sensor OPEL ASTRA J 2014 Sürücü El Kitabı (in Turkish)

Özet bilgiler13
1Elektrik kumandalı camlar .....35
2 Yan aynalar ........................... 32
3 Hız Sabitleme Sistemi
(Cruise control) ..................188
Hız sınırlayıcı ...................... 190
Ayarlanabilir hız sabitleyici ..192
Önden çarpışma alarmı ......199
4 Yan havalandırma çıkışları . 167
5 Dönüş ve şerit değiştirme
sinyalleri, selektör, kısa
hüzmeli ve uzun hüzmeli
far, uzun hüzmeli far
yardımı ................................ 153
Araçtan çıkış aydınlatması . 157
Park lambaları .....................154
Sürücü Bilgi Sisteminin
(Driver Information
Centre) Düğmeleri ............... 124
6 Göstergeler ........................ 112
7 Direksiyondaki kumanda
tuşları ................................. 105
8 Sürücü Bilgi Sistemi
(Driver Information Centre) . 1249 Cam silecekleri, cam
yıkama sistemi, ön far
yıkama sistemi, arka cam
sileceği, arka cam yıkama
sistemi ................................. 107
10 Spor modu ......................... 186
Merkezi kilit sistemi ...............24
Yakıt seçim tuşu .................. 114
Dörtlü ikaz flaşörü ..............153
Hava yastığı devre dışı
bırakma kontrol lambası ..... 118
Ön yolcu emniyet kemeri
kontrol lambası ................... 117
Tour sürüş modu ................186
11 Bilgi ekranı ......................... 129
12 Hırsızlık alarm sistemi
LED lambaları ......................30
13 Orta havalandırma çıkışları 167
14 Torpido gözü ........................ 63
15 Çekiş kontrol sistemi ..........183
Elektronik Stabilite
Kontrolü .............................. 184Park sensörleri ...................205
Gelişmiş park desteği .......... 208
Şerit değiştirme uyarısı ......218
Stop-start sistemi için Eco
düğmesi .............................. 172
Bagaj kapağı kilit açma
düğmesi ................................ 27
16 Klima Sistemi ...................... 159
17 AUX girişi, USB girişi, SD
kart yuvası ............................. 12
18 Aksesuar prizi .....................111
19 Vites kolu, manuel
şanzıman ........................... 180
Otomatik şanzıman ............176
20 Elektrikli el freni ...................181
21 Direksiyon kilidine sahip
kontak kilidi ........................ 170
22 Korna ................................. 106
Sürücü hava yastığı .............54
23 Motor kaputu açma kolu ....234
24 Eşya saklama bölümü,
sigorta kutusu ..................... 263

16Özet bilgilerKorna
j işareti olan kısma bastırın.
Cam silme ve yıkama
sistemleri
Ön cam silecekleri2=hızlı1=yavaşP=fasılalı silme veya yağmur
sensörlü otomatik yıkama§=kapalı
Tek bir silme işlemi için ön cam
silecek kolları kapalı konumdayken kolu aşağıya doğru bastırın.
Ön cam silecekleri 3 107, Silecek
lastiklerinin değiştirilmesi 3 239.
Ön cam ve far yıkama sistemi
Kolu çekin.
Ön cam ve far yıkama sistemi 3 107,
Yıkama sıvısı 3 236.

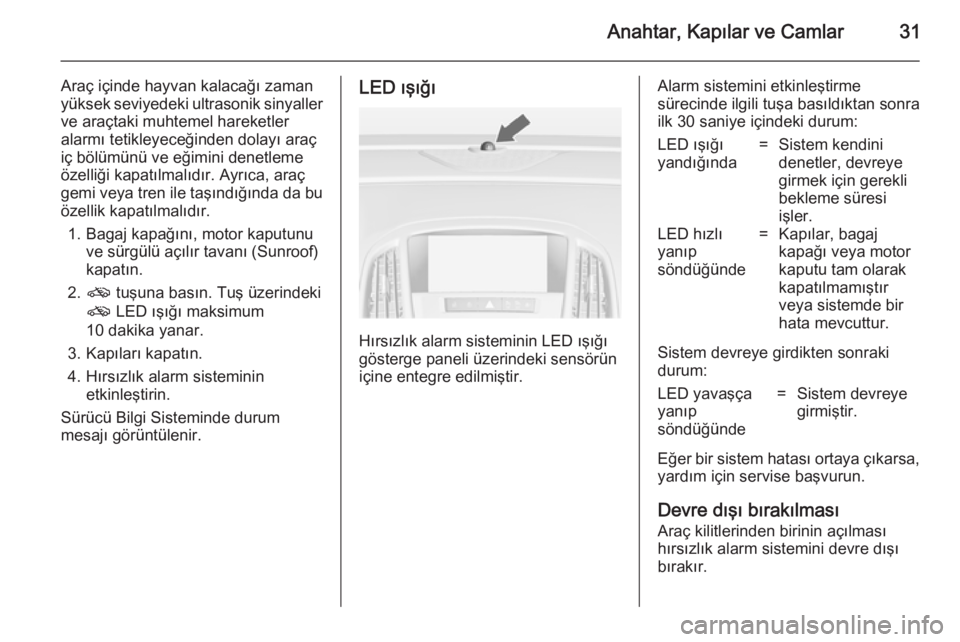

Anahtar, Kapılar ve Camlar31
Araç içinde hayvan kalacağı zamanyüksek seviyedeki ultrasonik sinyaller ve araçtaki muhtemel hareketler
alarmı tetikleyeceğinden dolayı araç
iç bölümünü ve eğimini denetleme
özelliği kapatılmalıdır. Ayrıca, araç
gemi veya tren ile taşındığında da bu
özellik kapatılmalıdır.
1. Bagaj kapağını, motor kaputunu ve sürgülü açılır tavanı (Sunroof)kapatın.
2. o tuşuna basın. Tuş üzerindeki
o LED ışığı maksimum
10 dakika yanar.
3. Kapıları kapatın.
4. Hırsızlık alarm sisteminin etkinleştirin.
Sürücü Bilgi Sisteminde durum
mesajı görüntülenir.LED ışığı
Hırsızlık alarm sisteminin LED ışığı
gösterge paneli üzerindeki sensörün
içine entegre edilmiştir.
Alarm sistemini etkinleştirme
sürecinde ilgili tuşa basıldıktan sonra
ilk 30 saniye içindeki durum:LED ışığı
yandığında=Sistem kendini
denetler, devreye
girmek için gerekli
bekleme süresi
işler.LED hızlı
yanıp
söndüğünde=Kapılar, bagaj
kapağı veya motor
kaputu tam olarak
kapatılmamıştır
veya sistemde bir
hata mevcuttur.
Sistem devreye girdikten sonraki
durum:
LED yavaşça
yanıp
söndüğünde=Sistem devreye
girmiştir.
Eğer bir sistem hatası ortaya çıkarsa,
yardım için servise başvurun.
Devre dışı bırakılması
Araç kilitlerinden birinin açılması
hırsızlık alarm sistemini devre dışı bırakır.

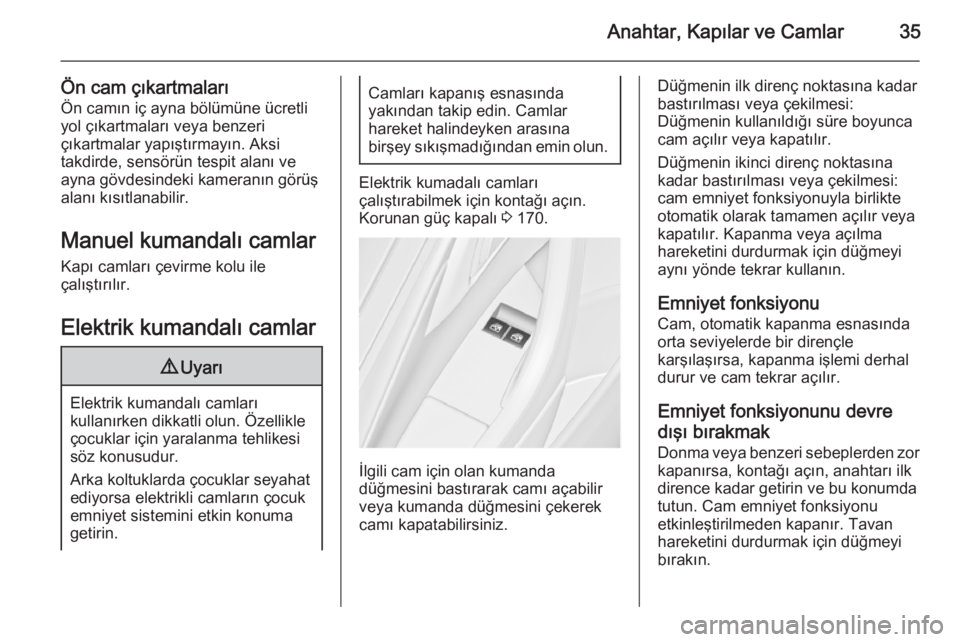

Anahtar, Kapılar ve Camlar35
Ön cam çıkartmalarıÖn camın iç ayna bölümüne ücretli
yol çıkartmaları veya benzeri
çıkartmalar yapıştırmayın. Aksi
takdirde, sensörün tespit alanı ve
ayna gövdesindeki kameranın görüş
alanı kısıtlanabilir.
Manuel kumandalı camlarKapı camları çevirme kolu ile
çalıştırılır.
Elektrik kumandalı camlar9 Uyarı
Elektrik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Arka koltuklarda çocuklar seyahat
ediyorsa elektrikli camların çocuk
emniyet sistemini etkin konuma
getirin.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken arasına
birşey sıkışmadığından emin olun.
Elektrik kumadalı camları
çalıştırabilmek için kontağı açın.
Korunan güç kapalı 3 170.
İlgili cam için olan kumanda
düğmesini bastırarak camı açabilir
veya kumanda düğmesini çekerek
camı kapatabilirsiniz.
Düğmenin ilk direnç noktasına kadar
bastırılması veya çekilmesi:
Düğmenin kullanıldığı süre boyunca
cam açılır veya kapatılır.
Düğmenin ikinci direnç noktasına
kadar bastırılması veya çekilmesi:
cam emniyet fonksiyonuyla birlikte
otomatik olarak tamamen açılır veya
kapatılır. Kapanma veya açılma
hareketini durdurmak için düğmeyi
aynı yönde tekrar kullanın.
Emniyet fonksiyonu Cam, otomatik kapanma esnasında orta seviyelerde bir dirençle
karşılaşırsa, kapanma işlemi derhal
durur ve cam tekrar açılır.
Emniyet fonksiyonunu devredışı bırakmak
Donma veya benzeri sebeplerden zor kapanırsa, kontağı açın, anahtarı ilk
dirence kadar getirin ve bu konumda
tutun. Cam emniyet fonksiyonu
etkinleştirilmeden kapanır. Tavan
hareketini durdurmak için düğmeyi
bırakın.

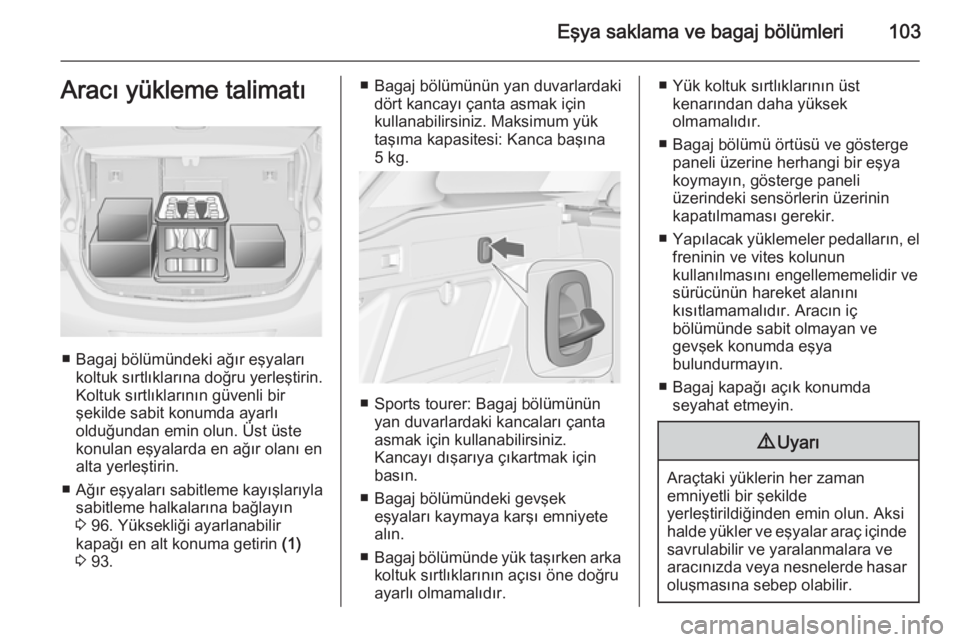

Eşya saklama ve bagaj bölümleri103Aracı yükleme talimatı
■ Bagaj bölümündeki ağır eşyalarıkoltuk sırtlıklarına doğru yerleştirin.
Koltuk sırtlıklarının güvenli bir
şekilde sabit konumda ayarlı
olduğundan emin olun. Üst üste
konulan eşyalarda en ağır olanı en
alta yerleştirin.
■ Ağır eşyaları sabitleme kayışlarıyla
sabitleme halkalarına bağlayın
3 96. Yüksekliği ayarlanabilir
kapağı en alt konuma getirin (1)
3 93.
■ Bagaj bölümünün yan duvarlardaki
dört kancayı çanta asmak için
kullanabilirsiniz. Maksimum yük
taşıma kapasitesi: Kanca başına
5 kg.
■ Sports tourer: Bagaj bölümünün yan duvarlardaki kancaları çanta
asmak için kullanabilirsiniz.
Kancayı dışarıya çıkartmak için
basın.
■ Bagaj bölümündeki gevşek eşyaları kaymaya karşı emniyete
alın.
■ Bagaj bölümünde yük taşırken arka
koltuk sırtlıklarının açısı öne doğru
ayarlı olmamalıdır.
■ Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
■ Bagaj bölümü örtüsü ve gösterge paneli üzerine herhangi bir eşya
koymayın, gösterge paneli
üzerindeki sensörlerin üzerinin kapatılmaması gerekir.
■ Yapılacak yüklemeler pedalların, el
freninin ve vites kolunun
kullanılmasını engellememelidir ve
sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
■ Bagaj kapağı açık konumda seyahat etmeyin.9 Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
aracınızda veya nesnelerde hasar oluşmasına sebep olabilir.

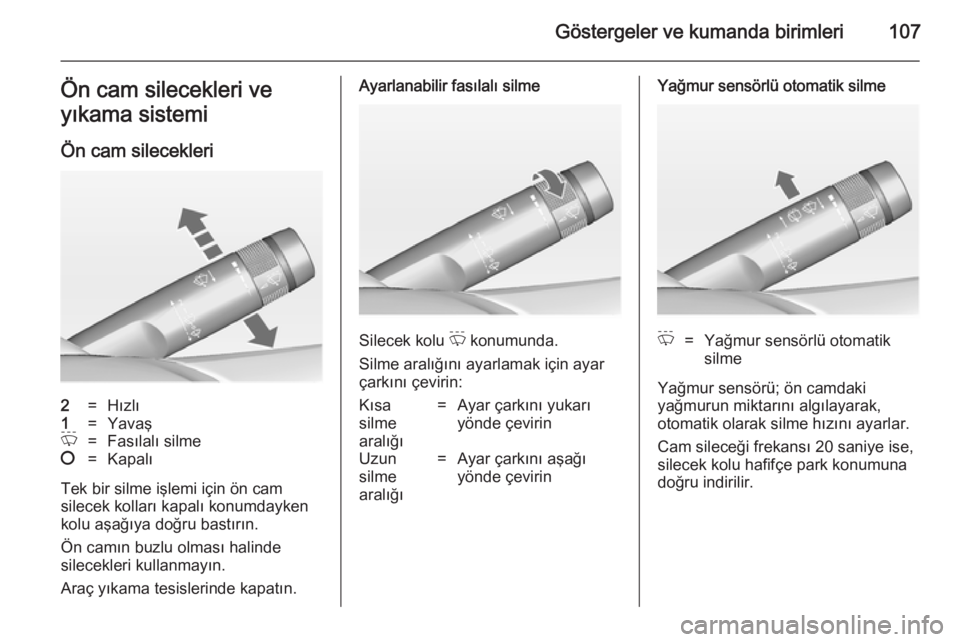

Göstergeler ve kumanda birimleri107Ön cam silecekleri ve
yıkama sistemi
Ön cam silecekleri2=Hızlı1=YavaşP=Fasılalı silme§=Kapalı
Tek bir silme işlemi için ön cam
silecek kolları kapalı konumdayken kolu aşağıya doğru bastırın.
Ön camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.
Ayarlanabilir fasılalı silme
Silecek kolu P konumunda.
Silme aralığını ayarlamak için ayar
çarkını çevirin:
Kısa
silme
aralığı=Ayar çarkını yukarı
yönde çevirinUzun
silme
aralığı=Ayar çarkını aşağı
yönde çevirinYağmur sensörlü otomatik silmeP=Yağmur sensörlü otomatik
silme
Yağmur sensörü; ön camdaki
yağmurun miktarını algılayarak,
otomatik olarak silme hızını ayarlar.
Cam sileceği frekansı 20 saniye ise,
silecek kolu hafifçe park konumuna
doğru indirilir.

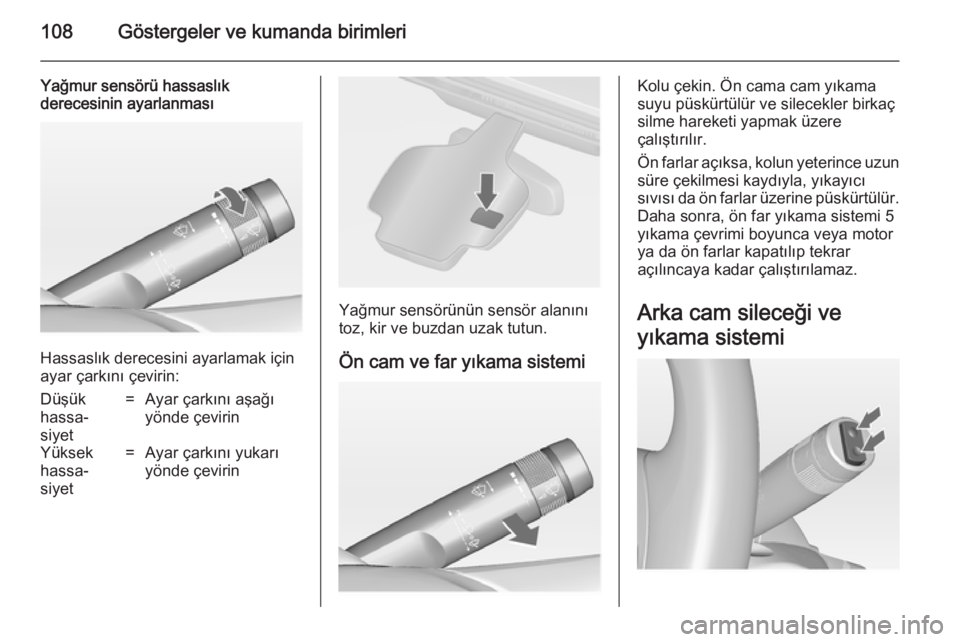

108Göstergeler ve kumanda birimleri
Yağmur sensörü hassaslık
derecesinin ayarlanması
Hassaslık derecesini ayarlamak için
ayar çarkını çevirin:
Düşük
hassa‐
siyet=Ayar çarkını aşağı
yönde çevirinYüksek
hassa‐
siyet=Ayar çarkını yukarı
yönde çevirin
Yağmur sensörünün sensör alanını
toz, kir ve buzdan uzak tutun.
Ön cam ve far yıkama sistemi
Kolu çekin. Ön cama cam yıkama
suyu püskürtülür ve silecekler birkaç
silme hareketi yapmak üzere
çalıştırılır.
Ön farlar açıksa, kolun yeterince uzun
süre çekilmesi kaydıyla, yıkayıcı
sıvısı da ön farlar üzerine püskürtülür.
Daha sonra, ön far yıkama sistemi 5
yıkama çevrimi boyunca veya motor
ya da ön farlar kapatılıp tekrar
açılıncaya kadar çalıştırılamaz.
Arka cam sileceği ve
yıkama sistemi

120Göstergeler ve kumanda birimleri9Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS) Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 180.
Vites yükseltme
Yakıt tasarrufu için vites büyültme
önerildiğinde, [ kontrol göstergesi
olarak yeşil yanar veya Üst Seviye
Ekranı veya Üst Seviye Kombi Ekranlı Sürücü Bilgi Sisteminde (Driver
Information Center) bir sembol olarak gösterilir.
Bazı versiyonlarda, vites göstergesi
Sürücü Bilgi Sisteminde (Driver
Information Centre) tam sayfa olarak
açılır.
EcoFlex sürücü yardımcısı 3 135.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından
direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası söner.
Stop-start sistemi 3 172.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza Bir servise başvurun.Şerit değiştirme uyarısı
Kontrol lambası ) yeşil renkte yanar
veya yanıp söner.
Yeşil renkte yanarsa Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Ultrasonik park sensörleri
Kontrol lambası r sarı renkte
yanar.
Sistemde hata var anlamına gelir.
veya
Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır.
veya
Dış kaynaklı ultrasonik ses kaynakları nedeniyle (örneğin basınçlı hava ile
çalışan beton kırma tabancası, cadde
süpürme makinaları) meydana

Göstergeler ve kumanda birimleri121
gelmiş olabilir. Eğer arıza nedeni
ortadan kalkarsa, o zaman sistem
normal şartlardaki gibi çalışmaya devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 205.
Elektronik Stabilite
Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü
ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanarsa Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik denge kontrolü 3 184,
Çekiş kontrol sistemi 3 183.
Çekiş kontrol sistemi
kapalı Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanarsa
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse
Filtre maksimum dolum seviyesine ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 175, Stop-start
sistemi 3 172.
Lastik basıncı kontrol
sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanarsa
Lastik basınç kaybı. Aracı derhal
durdurun ve lastik basıncını kontrol
edin.

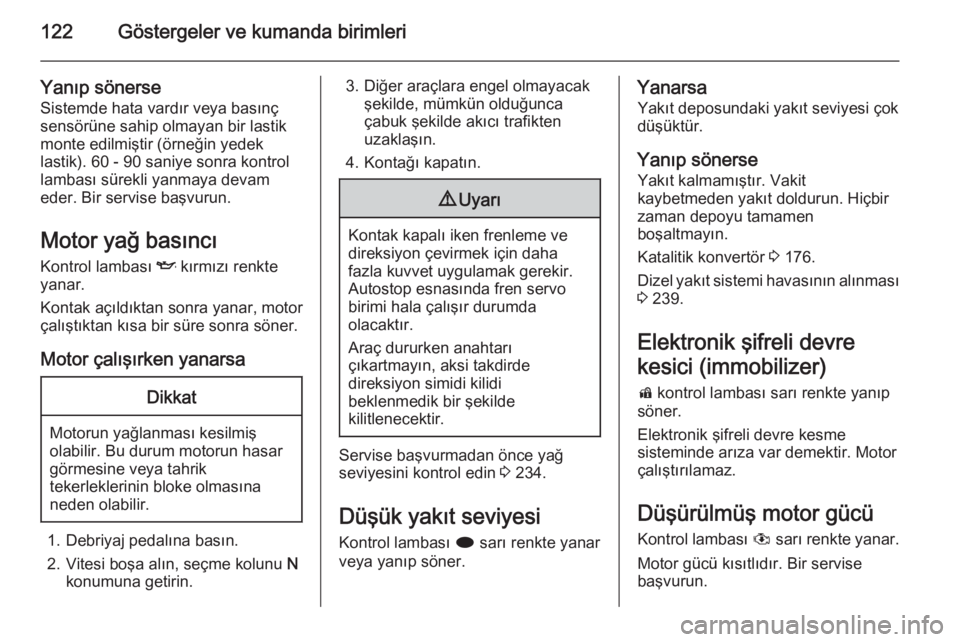

122Göstergeler ve kumanda birimleri
Yanıp sönerse
Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
monte edilmiştir (örneğin yedek
lastik). 60 - 90 saniye sonra kontrol
lambası sürekli yanmaya devam
eder. Bir servise başvurun.
Motor yağ basıncı
Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.9 Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.
Autostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir şekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 234.
Düşük yakıt seviyesi Kontrol lambası i sarı renkte yanar
veya yanıp söner.
Yanarsa
Yakıt deposundaki yakıt seviyesi çok
düşüktür.
Yanıp sönerse Yakıt kalmamıştır. Vakit
kaybetmeden yakıt doldurun. Hiçbir zaman depoyu tamamen
boşaltmayın.
Katalitik konvertör 3 176.
Dizel yakıt sistemi havasının alınması 3 239.
Elektronik şifreli devre
kesici (immobilizer)
d kontrol lambası sarı renkte yanıp
söner.
Elektronik şifreli devre kesme
sisteminde arıza var demektir. Motor
çalıştırılamaz.
Düşürülmüş motor gücü Kontrol lambası # sarı renkte yanar.
Motor gücü kısıtlıdır. Bir servise
başvurun.
