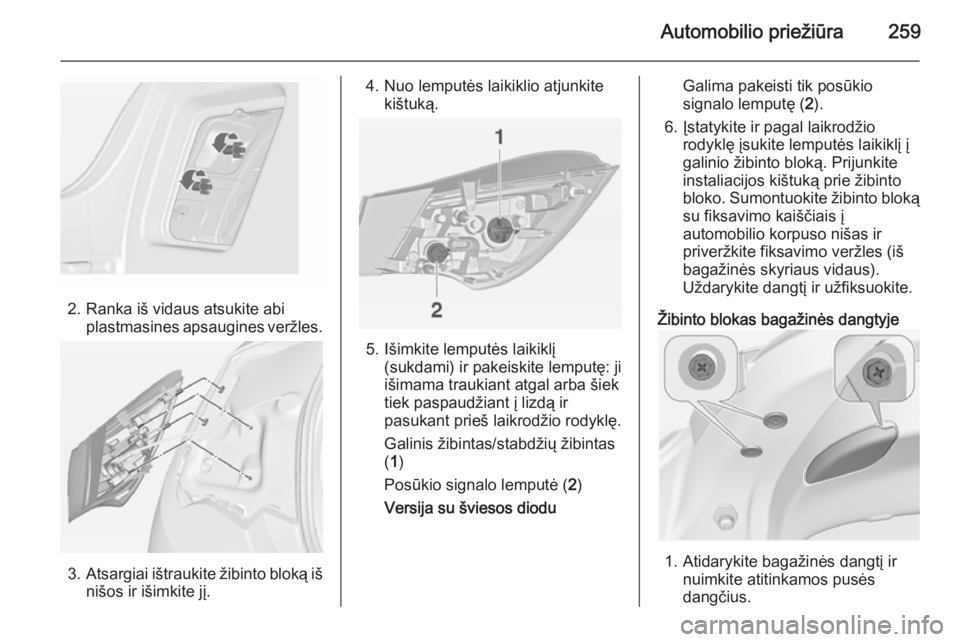

Automobilio priežiūra259
2. Ranka iš vidaus atsukite abiplastmasines apsaugines veržles.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Nuo lemputės laikiklio atjunkite kištuką.
5. Išimkite lemputės laikiklį(sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiek
tiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas/stabdžių žibintas
( 1 )
Posūkio signalo lemputė ( 2)
Versija su šviesos diodu
Galima pakeisti tik posūkio
signalo lemputę ( 2).
6. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką. Prijunkite
instaliacijos kištuką prie žibinto
bloko. Sumontuokite žibinto bloką su fiksavimo kaiščiais į
automobilio korpuso nišas ir
priveržkite fiksavimo veržles (iš
bagažinės skyriaus vidaus).
Uždarykite dangtį ir užfiksuokite.
Žibinto blokas bagažinės dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite atitinkamos pusės
dangčius.

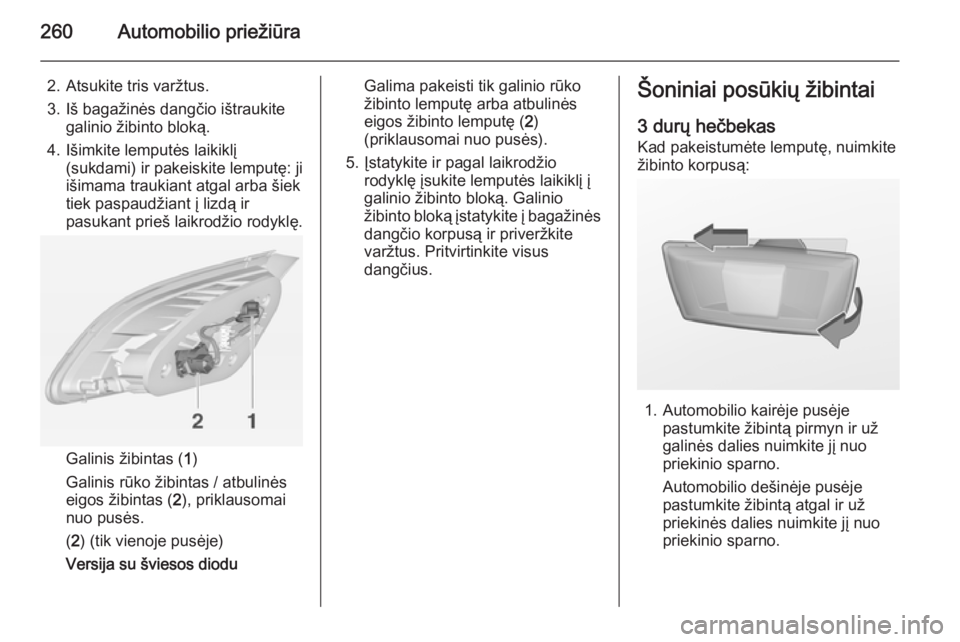

260Automobilio priežiūra
2. Atsukite tris varžtus.
3. Iš bagažinės dangčio ištraukite galinio žibinto bloką.
4. Išimkite lemputės laikiklį (sukdami) ir pakeiskite lemputę: jiišimama traukiant atgal arba šiektiek paspaudžiant į lizdą ir
pasukant prieš laikrodžio rodyklę.
Galinis žibintas ( 1)
Galinis rūko žibintas / atbulinės
eigos žibintas ( 2), priklausomai
nuo pusės.
( 2 ) (tik vienoje pusėje)
Versija su šviesos diodu
Galima pakeisti tik galinio rūko
žibinto lemputę arba atbulinės
eigos žibinto lemputę ( 2)
(priklausomai nuo pusės).
5. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką. Galinio
žibinto bloką įstatykite į bagažinės dangčio korpusą ir priveržkite
varžtus. Pritvirtinkite visus
dangčius.Šoniniai posūkių žibintai
3 durų hečbekasKad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Automobilio kairėje pusėje pastumkite žibintą pirmyn ir už
galinės dalies nuimkite jį nuo
priekinio sparno.
Automobilio dešinėje pusėje
pastumkite žibintą atgal ir už
priekinės dalies nuimkite jį nuo
priekinio sparno.

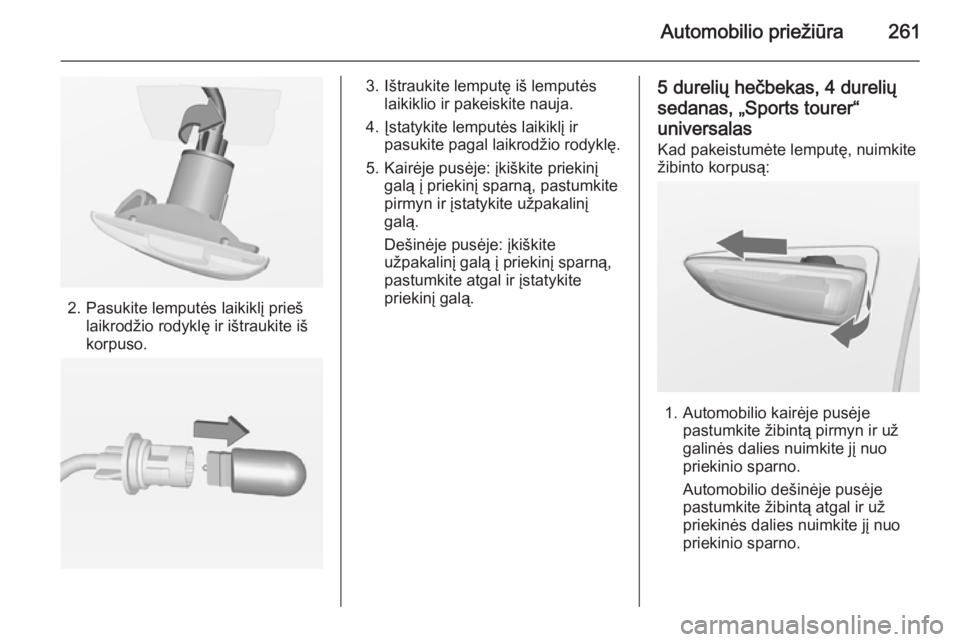

Automobilio priežiūra261
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Kairėje pusėje: įkiškite priekinį galą į priekinį sparną, pastumkite
pirmyn ir įstatykite užpakalinį
galą.
Dešinėje pusėje: įkiškite
užpakalinį galą į priekinį sparną,
pastumkite atgal ir įstatykite
priekinį galą.5 durelių hečbekas, 4 durelių
sedanas, „Sports tourer“
universalas
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Automobilio kairėje pusėje pastumkite žibintą pirmyn ir už
galinės dalies nuimkite jį nuo
priekinio sparno.
Automobilio dešinėje pusėje
pastumkite žibintą atgal ir už
priekinės dalies nuimkite jį nuo
priekinio sparno.

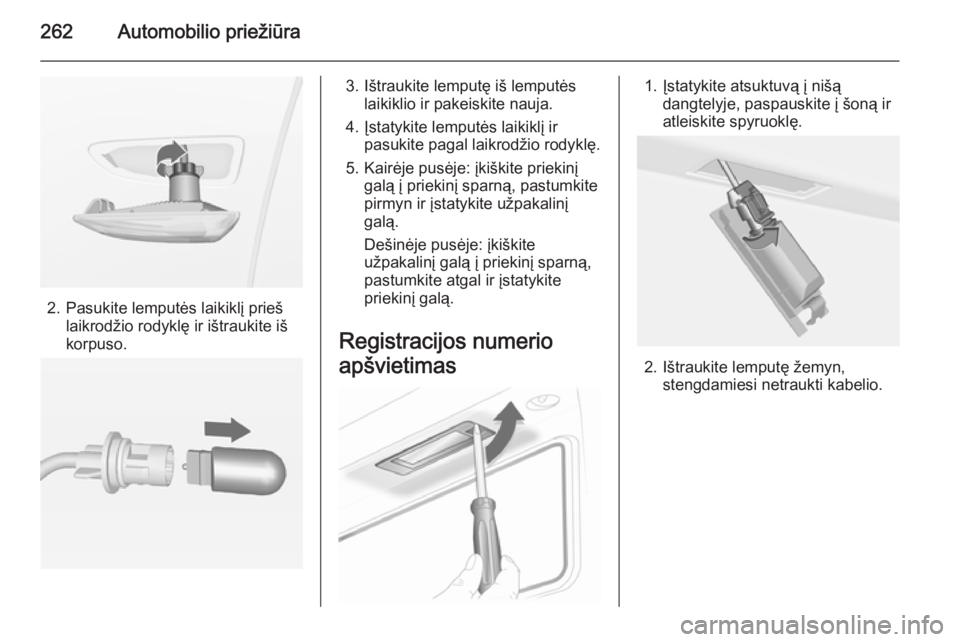

262Automobilio priežiūra
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Kairėje pusėje: įkiškite priekinį galą į priekinį sparną, pastumkite
pirmyn ir įstatykite užpakalinį
galą.
Dešinėje pusėje: įkiškite
užpakalinį galą į priekinį sparną,
pastumkite atgal ir įstatykite
priekinį galą.
Registracijos numerio
apšvietimas1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.

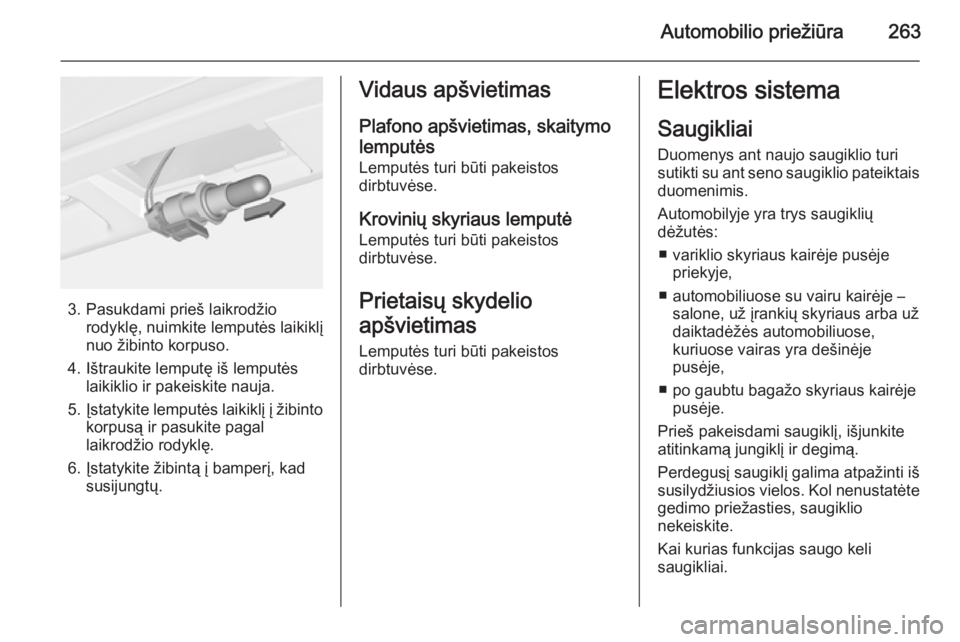

Automobilio priežiūra263
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Vidaus apšvietimas
Plafono apšvietimas, skaitymo
lemputės Lemputės turi būti pakeistos
dirbtuvėse.
Krovinių skyriaus lemputė Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelio
apšvietimas Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje,
■ automobiliuose su vairu kairėje – salone, už įrankių skyriaus arba už
daiktadėžės automobiliuose,
kuriuose vairas yra dešinėje
pusėje,
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.

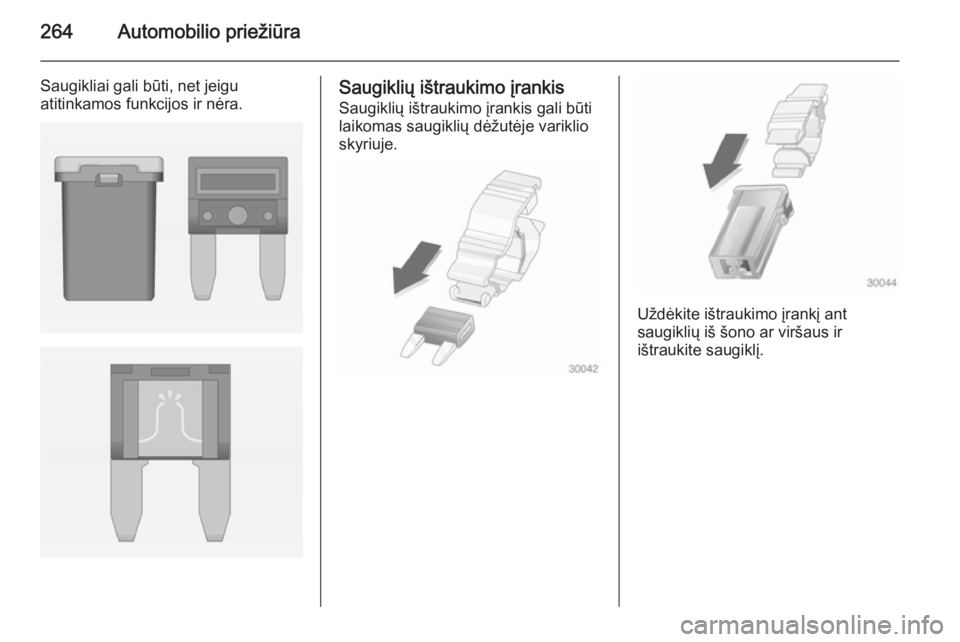

264Automobilio priežiūra
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.

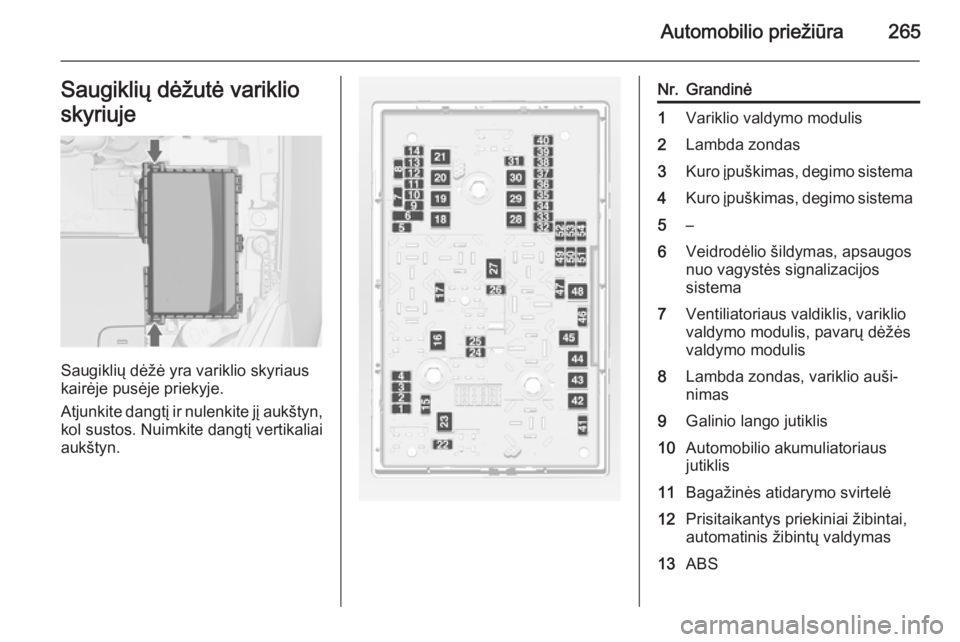

Automobilio priežiūra265Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.
Nr.Grandinė1Variklio valdymo modulis2Lambda zondas3Kuro įpuškimas, degimo sistema4Kuro įpuškimas, degimo sistema5–6Veidrodėlio šildymas, apsaugos
nuo vagystės signalizacijos
sistema7Ventiliatoriaus valdiklis, variklio
valdymo modulis, pavarų dėžės
valdymo modulis8Lambda zondas, variklio auši‐
nimas9Galinio lango jutiklis10Automobilio akumuliatoriaus
jutiklis11Bagažinės atidarymo svirtelė12Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas13ABS

266Automobilio priežiūra

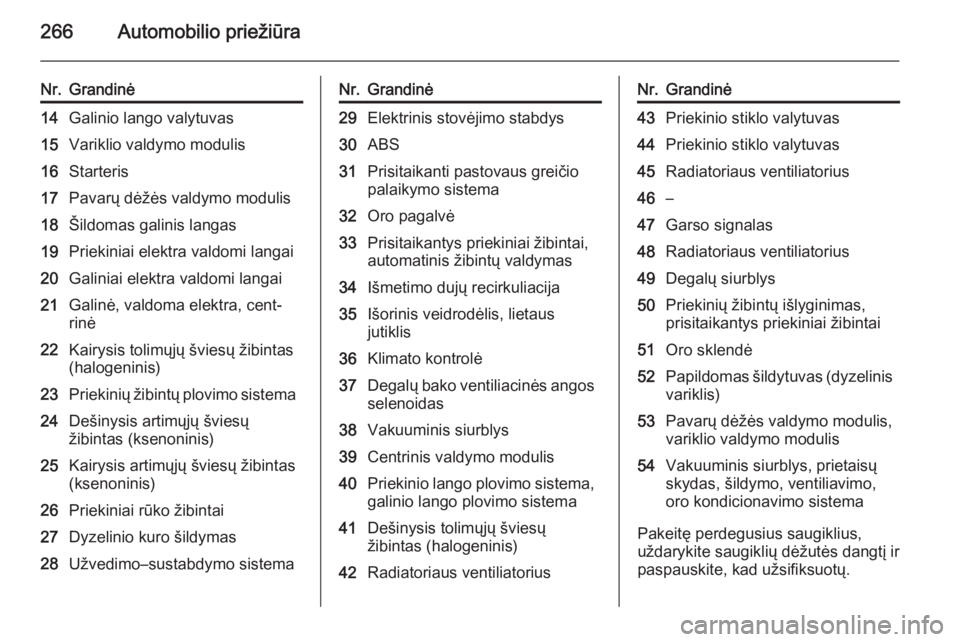

Nr.Grandinė14Galinio lango valytuvas15Variklio valdymo modulis16Starteris17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinė, valdoma elektra, cent‐
rinė22Kairysis tolimųjų šviesų žibintas
(halogeninis)23Priekinių žibintų plovimo sistema24Dešinysis artimųjų šviesų
žibintas (ksenoninis)25Kairysis artimųjų šviesų žibintas
(ksenoninis)26Priekiniai rūko žibintai27Dyzelinio kuro šildymas28Užvedimo–sustabdymo sistemaNr.Grandinė29Elektrinis stovėjimo stabdys30ABS31Prisitaikanti pastovaus greičio
palaikymo sistema32Oro pagalvė33Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas34Išmetimo dujų recirkuliacija35Išorinis veidrodėlis, lietaus
jutiklis36Klimato kontrolė37Degalų bako ventiliacinės angos selenoidas38Vakuuminis siurblys39Centrinis valdymo modulis40Priekinio lango plovimo sistema,
galinio lango plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)42Radiatoriaus ventiliatoriusNr.Grandinė43Priekinio stiklo valytuvas44Priekinio stiklo valytuvas45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatorius49Degalų siurblys50Priekinių žibintų išlyginimas,
prisitaikantys priekiniai žibintai51Oro sklendė52Papildomas šildytuvas (dyzelinis
variklis)53Pavarų dėžės valdymo modulis,
variklio valdymo modulis54Vakuuminis siurblys, prietaisų
skydas, šildymo, ventiliavimo,
oro kondicionavimo sistema
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.

Automobilio priežiūra267
Jei saugiklių dėžutės dangtelis nebustinkamai uždarytas, gali atsirasti
gedimas.

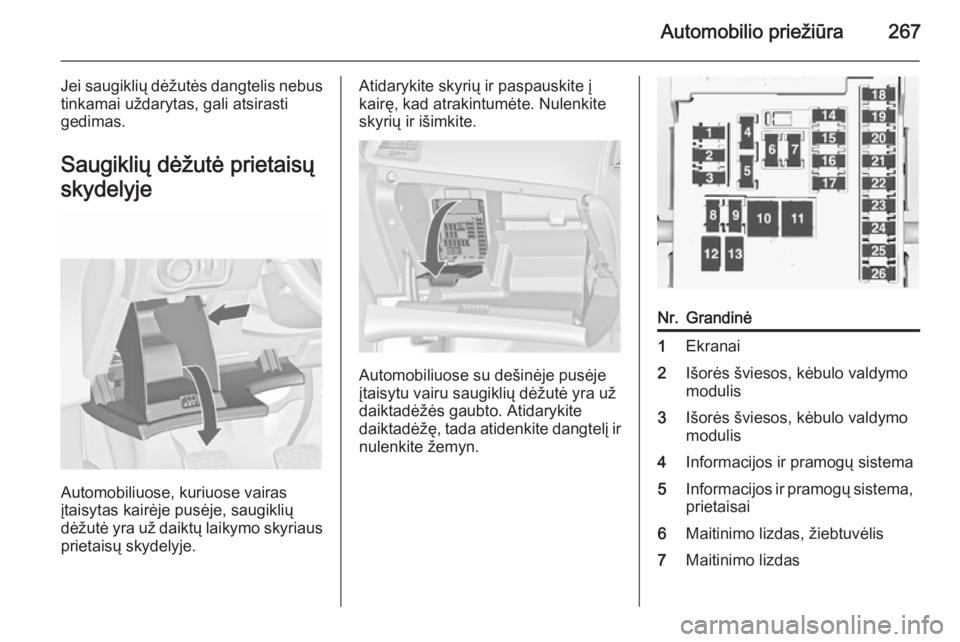

Saugiklių dėžutė prietaisųskydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.
Nr.Grandinė1Ekranai2Išorės šviesos, kėbulo valdymo
modulis3Išorės šviesos, kėbulo valdymo
modulis4Informacijos ir pramogų sistema5Informacijos ir pramogų sistema,
prietaisai6Maitinimo lizdas, žiebtuvėlis7Maitinimo lizdas

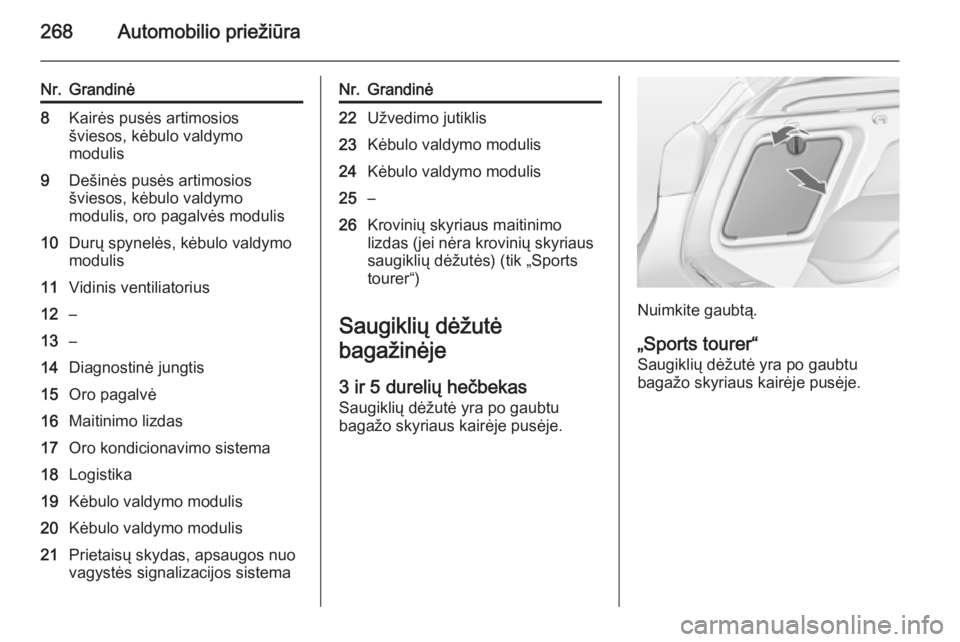

268Automobilio priežiūra
Nr.Grandinė8Kairės pusės artimosios
šviesos, kėbulo valdymo
modulis9Dešinės pusės artimosios
šviesos, kėbulo valdymo
modulis, oro pagalvės modulis10Durų spynelės, kėbulo valdymo
modulis11Vidinis ventiliatorius12–13–14Diagnostinė jungtis15Oro pagalvė16Maitinimo lizdas17Oro kondicionavimo sistema18Logistika19Kėbulo valdymo modulis20Kėbulo valdymo modulis21Prietaisų skydas, apsaugos nuo
vagystės signalizacijos sistemaNr.Grandinė22Užvedimo jutiklis23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26Krovinių skyriaus maitinimo
lizdas (jei nėra krovinių skyriaus
saugiklių dėžutės) (tik „Sports
tourer“)
Saugiklių dėžutė
bagažinėje
3 ir 5 durelių hečbekas
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.Nuimkite gaubtą.
„Sports tourer“ Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
