Přístroje a ovládací prvky129

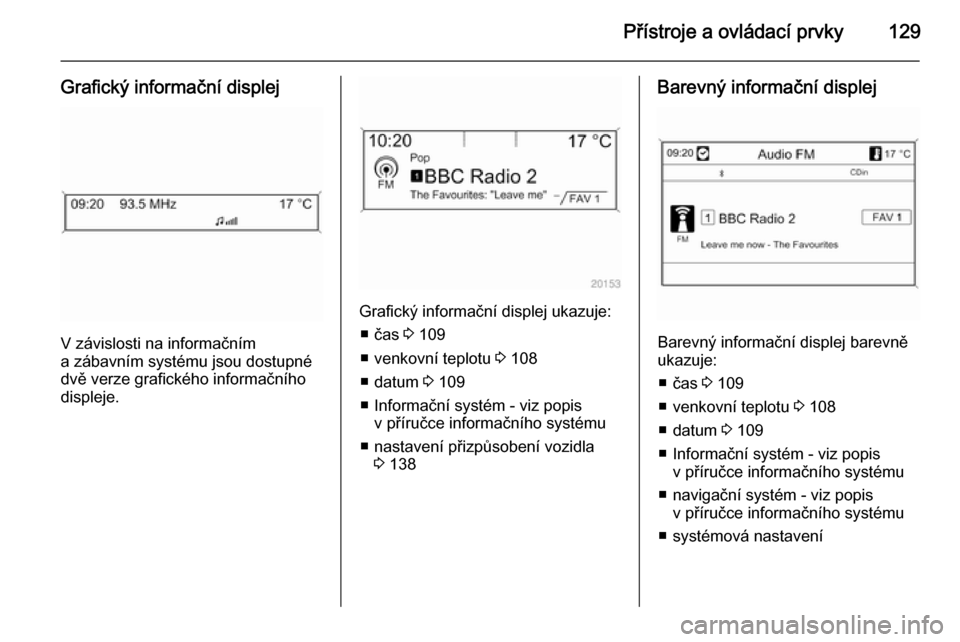

Grafický informační displej
V závislosti na informačním
a zábavním systému jsou dostupné
dvě verze grafického informačního
displeje.
Grafický informační displej ukazuje:
■ čas 3 109
■ venkovní teplotu 3 108
■ datum 3 109
■ Informační systém - viz popis v příručce informačního systému
■ nastavení přizpůsobení vozidla 3 138
Barevný informační displej
Barevný informační displej barevně
ukazuje:
■ čas 3 109
■ venkovní teplotu 3 108
■ datum 3 109
■ Informační systém - viz popis v příručce informačního systému
■ navigační systém - viz popis v příručce informačního systému
■ systémová nastavení

130Přístroje a ovládací prvky
■ zprávy vozidla 3 131
■ nastavení přizpůsobení vozidla 3 138
Typ informací a způsob zobrazení
závisí na výbavě vozidla
a provedených nastaveních.
Zvolení nabídek a nastavení
Nabídky a nastavení jsou přístupné
pomocí displeje.
Výběr se provádí pomocí:
■ nabídek
■ funkčních tlačítek a víceúčelového ovladače informačního
a zábavního systému
Volba pomocí informačního
a zábavního systému
Vyberete funkci pomocí tlačítek na
informačním a zábavním systému.
Zobrazí se nabídka zvolené funkce.
Víceúčelový ovladač se používá pro
výběr a potvrzení položky.
Multifunkční ovladač
Multifunkční ovladač je centrální
ovládací prvek pro nabídky:
Otočení
■ Označení volby v nabídce
■ Nastavit číselnou hodnotu nebo zobrazit volbu nabídky
Stisknutí (vnější prstenec)
■ Pro zvolení nebo aktivování označené volby
■ Potvrzení nastavené hodnoty
■ Zapnutí/vypnutí funkce systému
Tlačítko BACK
Stisknutím tlačítka: ■ opustíte nabídku bez změny nastavení
■ návrat z podnabídky do vyšší úrovně nabídky
■ vymazání posledního znaku ve sledu znaků
Stisknutím a podržením tlačítka na
několik sekund se vymaže celý zápis.
Přizpůsobení vozidla 3 138.
Nastavení uložená v paměti 3 24.

Přístroje a ovládací prvky131Řídicí jednotka pro
smartphone Řídicí jednotka pro smartphone
umožní přes připojení Bluetooth nebi
WLAN přenést údaje o vozidle do
zařízení smartphone. Tyto údaje lze
potom zobrazit a analyzovat na
zařízení smartphone.Zprávy vozidla
Zprávy jsou zobrazovány hlavně na
informačním centru řidiče (DIC),
v některých případech spolu
s výstražnými a signálními bzučivými
tóny.

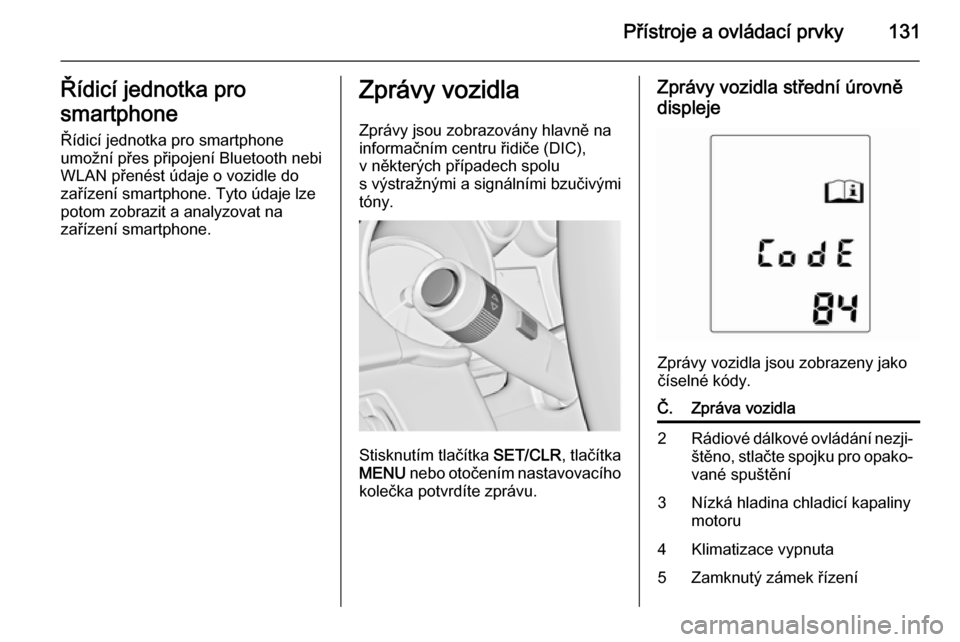

Stisknutím tlačítka SET/CLR, tlačítka
MENU nebo otočením nastavovacího
kolečka potvrdíte zprávu.
Zprávy vozidla střední úrovně
displeje
Zprávy vozidla jsou zobrazeny jako
číselné kódy.
Č.Zpráva vozidla2Rádiové dálkové ovládání nezji‐
štěno, stlačte spojku pro opako‐ vané spuštění3Nízká hladina chladicí kapaliny
motoru4Klimatizace vypnuta5Zamknutý zámek řízení

132Přístroje a ovládací prvky
Č.Zpráva vozidla6Sešlápněte brzdový pedál pro
odbrzdění elektrické parkovací
brzdy7Otočte volantem, vypněte
a poté zapněte zapalování9Otočte volantem a znovu
nastartujte motor12Vozidlo přetíženo13Přehřátí kompresoru15Porucha přídavného brzdového světla16Porucha brzdového světla17Selhání nastavování výšky
světlometů18Porucha levého potkávacího
světla19Porucha zadního světla do
mlhy20Porucha pravého potkávacího
světlaČ.Zpráva vozidla21Porucha levého bočního světla22Porucha pravého bočního
světla23Porucha světla pro jízdu
dozadu24Porucha osvětlení RZ25Porucha levého předního
ukazatele směru26Porucha levého zadního ukaza‐
tele směru27Porucha pravého předního
ukazatele směru28Porucha pravého zadního
ukazatele směru29Zkontrolujte brzdové světlo
přívěsu30Zkontrolujte světlo přívěsu pro
jízdu dozadu31Zkontrolujte levý ukazatel
směru přívěsuČ.Zpráva vozidla32Zkontrolujte pravý ukazatel
směru přívěsu33Zkontrolujte zadní mlhové
světlo přívěsu34Zkontrolujte zadní světla
přívěsu35Vyměňte baterii rádiového
dálkového ovladače48Smažte výstrahu boční mrtvé
oblasti49Výstrahu o opuštění jízdního
pruhu nelze používat53Utáhněte uzávěr palivové
nádrže54Voda v palivovém filtru vzněto‐
vého motoru55Filtr pevných částic je plný
3 17656Nevyrovnaný tlak vzduchu
v pneumatikách na přední
nápravě

Přístroje a ovládací prvky133
Č.Zpráva vozidla57Nevyrovnaný tlak vzduchu
v pneumatikách na zadní
nápravě58Zjištěny pneumatiky bez TPMS
čidel59Otevřete a poté zavřete okno
řidiče60Otevřete a poté zavřete okno
předního spolujezdce61Otevřete a poté zavřete levé
zadní okno62Otevřete a poté zavřete pravé
zadní okno65Pokus o krádež66Údržba alarmu67Údržba zámku řízení68Údržba řízení s posilovačem69Údržba systému odpružení70Údržba regulace světlé výškyČ.Zpráva vozidla71Údržba zadní nápravy74Údržba AFL75Údržba klimatizace76Údržba výstrahy boční mrtvé
oblasti77Údržba varování o opuštění
jízdního pruhu79Doplňte motorový olej81Údržba převodovky82Brzy vyměňte motorový olej83Údržba adaptivního tempomatu84Výkon motoru je omezen89Brzy proveďte servis vozidla94Před opuštěním vozidla
zařaďte parkovací polohu95Proveďte servis airbagu128Otevřená kapotaČ.Zpráva vozidla134Porucha parkovacího asistenta, očistěte nárazník136Servis parkovacího asistenta145Zkontrolujte hladinu kapaliny
ostřikovače174Vybitý akumulátor vozidla258Parkovací asistent je vypnutý
Zprávy vozidla na displeji vyšší
úrovně nebo kombinovanémdispleji vyšší úrovně

134Přístroje a ovládací prvky
Zprávy vozidla jsou zobrazeny
textem. Řiďte se instrukcemi
obsaženými ve zprávách.
Systém zobrazuje zprávy týkající se následujících věcí:
■ Hladiny kapalin
■ Systému alarmu
■ Brzdy
■ Systému pohonu
■ Podvozkové systémy
■ Tempomat
■ Systémy detekce objektů
■ Osvětlení, výměny žárovek
■ Systém stěračů/ostřikovačů
■ Dveří, oken
■ Rádiovým dálkovým ovladačem ■ Bezpečnostní pásy
■ Systémy airbagů
■ Motoru a převodovky
■ Tlak vzduchu v pneumatikách
■ Odlučovač pevných částic
■ Stav akumulátoru vozidlaZprávy vozidla na barevném informačním displeji Některé důležité zprávy se navíc
objeví na barevném informačním
displeji. Pro potvrzení zprávy
stiskněte multifunkční ovladač.
Některé zprávy se zobrazí pouze na
několik sekund.
Výstražné zvonkohry
Při startování motoru nebo
během jízdy
Ozve se pouze jedno varovné
zvukové upozornění.
Varovné zvukové upozornění na
nepřipoutané bezpečnostní pásy má
vyšší prioritu než jakákoliv jiná
zvuková upozornění.
■ Pokud není zapnutý bezpečnostní pás.
■ Pokud při rozjezdu vozidla nejsou zcela zavřené dveře nebo dveřezavazadlového prostoru.
■ Pokud je překročena určitá rychlost
se zabrzděnou ruční brzdou.■ Pokud je překročena zadaná maximální rychlost.
■ Pokud informační centrum řidiče zobrazí výstražnou zprávu nebovýstražný kód.
■ Pokud parkovací asistent zjistí překážku.
■ Pokud dojde k neúmyslné změně jízdního pruhu.
■ Pokud byla zařazena zpátečka a je
vysunutý zadní nosný systém.
■ Pokud byla dosažena maximální úroveň zaplnění filtru pevných
částic.
Když vozidlo stojí a/nebo dveře řidiče jsou otevřené ■ Když je klíč ve spínací skříňce.
■ Se zapnutým vnějším osvětlením.

Přístroje a ovládací prvky135
V režimu Autostop■ Pokud jsou dveře řidiče otevřené.
Napětí akumulátoru
Pokud klesá napětí akumulátoru
vozidla, v informačním centru řidiče
se zobrazí varovná zpráva nebo
varovný kód 174.
1. Okamžitě vypněte všechny elektrické spotřebiče, které
nepotřebujete k bezpečné jízdě,
např. vyhřívání sedadel, vyhřívání
zadního okna a jiné hlavní
spotřebiče.
2. Akumulátor vozidla dobijte plynulou jízdou po jistou dobu,
nebo pomocí nabíječky.
Varovná zpráva nebo varovný kód
zmizí po dvojím nastartování motoru
bez k poklesu napětí.
Pokud akumulátor vozidla nelze
dobít, nechejte příčinu poruchy
odstranit v servisu.Palubní počítač

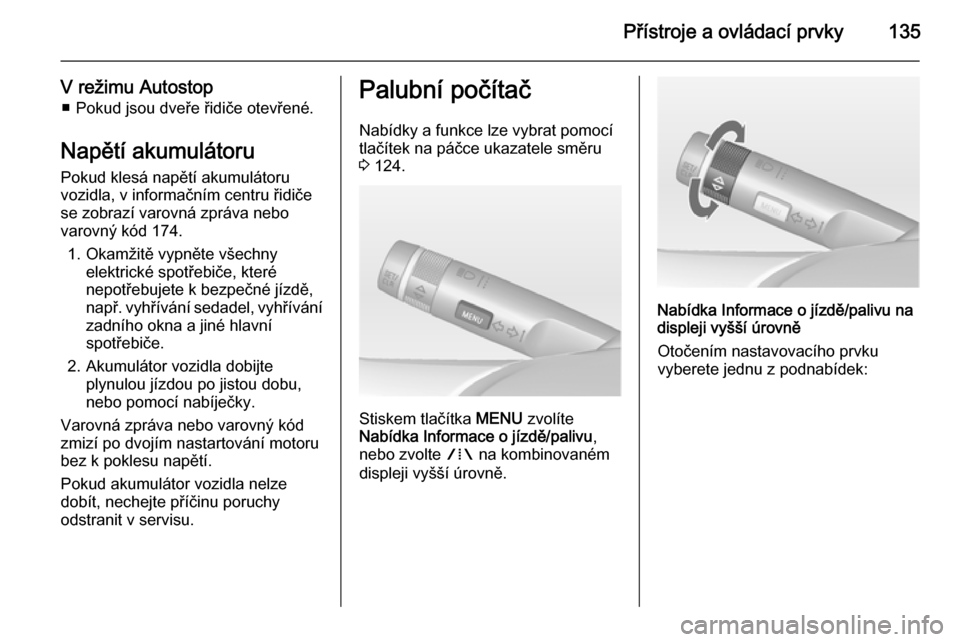

Nabídky a funkce lze vybrat pomocí
tlačítek na páčce ukazatele směru
3 124.
Stiskem tlačítka MENU zvolíte
Nabídka Informace o jízdě/palivu ,
nebo zvolte W na kombinovaném
displeji vyšší úrovně.
Nabídka Informace o jízdě/palivu na
displeji vyšší úrovně
Otočením nastavovacího prvku
vyberete jednu z podnabídek:

136Přístroje a ovládací prvky
■ Počítadlo kilometrů jízdy 1
■ Počítadlo kilometrů jízdy 2
■ Dojezd
■ Průměrná spotřeba
■ Okamžitá spotřeba
■ Průměrná rychlost
■ Digitální rychlost
■ Pomocník na dopravní značky
■ Navádění trasy
Nabídka Informace o jízdě/palivu na
kombinovaném displeji vyšší úrovně
Otočením nastavovacího prvku
vyberete podnabídky:■ Počítadlo kilometrů jízdy 1
■ Průměrná spotřeba 1
■ Průměrná rychlost 1
■ Počítadlo kilometrů jízdy 2
■ Průměrná spotřeba 2
■ Průměrná rychlost 2
■ Digitální rychlost
■ Dojezd
■ Okamžitá spotřeba
■ Navádění trasy
Palubní počítač 1 a 2
Informace dvou počítadel kilometrů
lze resetovat samostatně pro
počítadlo kilometrů, průměrnou
spotřebu a průměrnou rychlost

Přístroje a ovládací prvky137
stisknutím tlačítka SET/CLR tak, aby
bylo možné odlišit informace o jízdě
pro různé řidiče.
Denní počítadlo kilometrů
Počítadlo kilometrů jízdy zobrazuje zaznamenanou vzdálenost od
určitého vynulování.
Počítadlo kilometrů jízdy počítá do
vzdálenosti 2000 km a potom začne znovu od nuly.
Stlačením tlačítka SET/CLR na
několik sekund provedete
vynulování.
Dojezd
Dojezd se vypočítává z hodnot
okamžitého množství paliva v nádrži
a okamžité spotřeby. Na displeji se
zobrazují průměrné hodnoty.
Hodnota dojezdu se po doplnění
paliva s malým zpožděním
automaticky přepočítá.
Pokud je hladina paliva v nádrži
nízká, ve vozech s displejem vyšší
úrovně se zobrazí na displeji vyšší
úrovně nebo kombinovaném displeji
vyšší úrovně zpráva.
Pokud se do nádrže musí okamžitě
dočerpat palivo, ve vozech
s displejem střední a vyšší úrovně
nebo kombinovaným displejem vyšší
úrovně se zobrazí výstražný kód
nebo výstražná zpráva.
Navíc v palivoměru svítí nebo bliká
kontrolka i 3 122.
Průměrná spotřeba Zobrazení průměrné spotřeby.
Měření lze kdykoliv vynulovat a začít
znovu s výchozí hodnotou.Stlačením tlačítka SET/CLR na
několik sekund provedete
vynulování.
Okamžitá spotřeba
Zobrazení okamžité spotřeby.
Průměrná rychlost
Zobrazení průměrné rychlosti.
Měření může být kdykoliv
vynulováno.
Stlačením tlačítka SET/CLR na
několik sekund provedete
vynulování.
Digitální rychlost
Číselné zobrazení okamžité rychlosti.
Pomocník na dopravní značky Ukazuje rozpoznané dopravní
značky v aktuálním úseku silnice
3 216.
Navádění trasy
Navíc k navigačním informacím na barevném informačním displeji se na
informačním centru řidiče zobrazí
navádění trasy.

138Přístroje a ovládací prvkyPersonalizace vozidla
Chování vozidla lze přizpůsobovat
změnou nastavení v informačním
displeji.
Některá z osobních nastavení lze pro
různé řidiče jednotlivě uložit pro
každý klíč vozidla. Nastavení uložená v paměti 3 24.
V závislosti na výbavě vozidla
a předpisech země určení mohou být některé z funkcí popsaných níže
nedostupné.
Některé funkce jsou zobrazeny nebo
aktivní pouze za chodu motoru.
Osobní nastavení na grafickém informačním displeji CD 300/CD 400/CD400plus
Stiskněte tlačítko CONFIG. Zobrazí
se nabídka Settings (Nastavení) .
Otáčením a stisknutím
multifunkčního ovladače lze vybrat
následující nastavení:
■ Sport mode settings (Nastavení
sportovního režimu)
■ Languages (Jazyky)
■ Time Date (Čas datum)
■ Radio settings (Nastavení rádia)
■ Phone settings (Nastavení
telefonu)
■ Vehicle settings (Nastavení
vozidla)
V odpovídajícím podnabídce lze
změnit následující nastavení:
Sport mode settings (Nastavení
sportovního režimu)
Řidič může vybrat funkce, které
budou zapnuty ve sportovním režimu 3 186.
■ Sport suspension (Sportovní
odpružení) : Tlumení bude tvrdší.
■ Sport powertrain performance
(Sportovní charakteristiky pohonu) :
Plynový pedál a charakteristiky
řazení se stanou citlivějšími.
