OPEL ASTRA J 2014 Uputstvo za upotrebu (in Serbian)

Prostor za odlaganje89

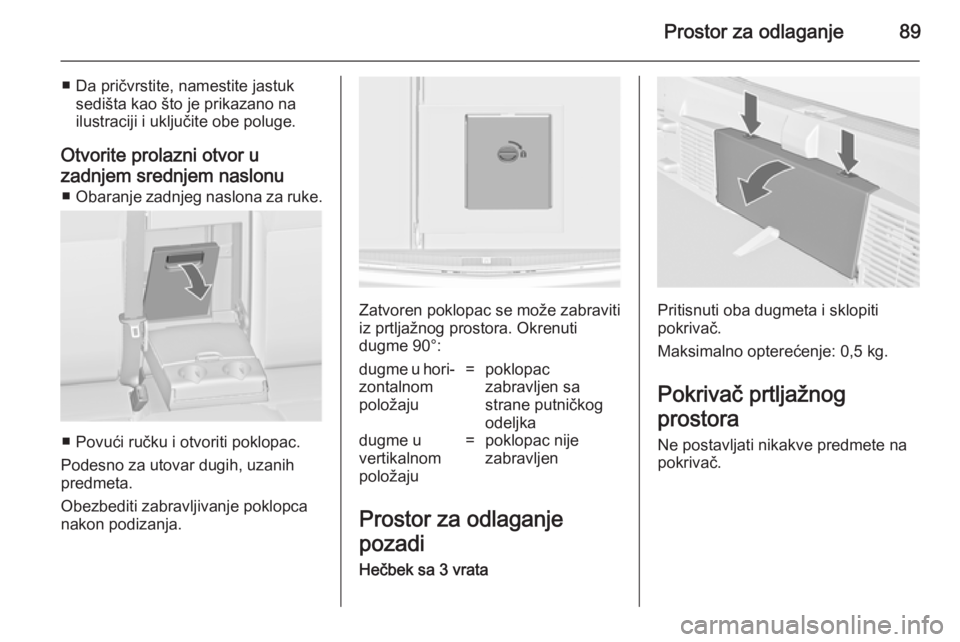

■ Da pričvrstite, namestite jastuksedišta kao što je prikazano na
ilustraciji i uključite obe poluge.
Otvorite prolazni otvor u
zadnjem srednjem naslonu ■ Obaranje zadnjeg naslona za ruke.
■ Povući ručku i otvoriti poklopac.
Podesno za utovar dugih, uzanih predmeta.
Obezbediti zabravljivanje poklopca
nakon podizanja.
Zatvoren poklopac se može zabraviti
iz prtljažnog prostora. Okrenuti
dugme 90°:
dugme u hori‐ zontalnom
položaju=poklopac
zabravljen sa
strane putničkog
odeljkadugme u
vertikalnom
položaju=poklopac nije
zabravljen
Prostor za odlaganje
pozadi
Hečbek sa 3 vrata
Pritisnuti oba dugmeta i sklopiti
pokrivač.
Maksimalno opterećenje: 0,5 kg.
Pokrivač prtljažnog
prostora
Ne postavljati nikakve predmete na pokrivač.

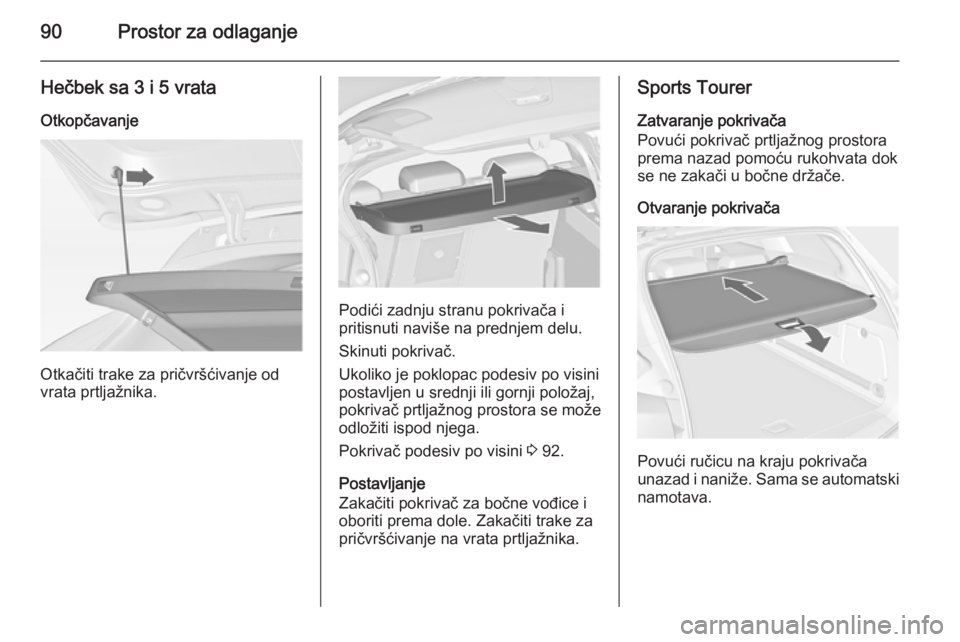

90Prostor za odlaganje
Hečbek sa 3 i 5 vrataOtkopčavanje
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podići zadnju stranu pokrivača i pritisnuti naviše na prednjem delu.
Skinuti pokrivač.
Ukoliko je poklopac podesiv po visini
postavljen u srednji ili gornji položaj,
pokrivač prtljažnog prostora se može
odložiti ispod njega.
Pokrivač podesiv po visini 3 92.
Postavljanje
Zakačiti pokrivač za bočne vođice i
oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.
Sports Tourer
Zatvaranje pokrivača
Povući pokrivač prtljažnog prostora
prema nazad pomoću rukohvata dok
se ne zakači u bočne držače.
Otvaranje pokrivača
Povući ručicu na kraju pokrivača
unazad i naniže. Sama se automatski namotava.

Prostor za odlaganje91

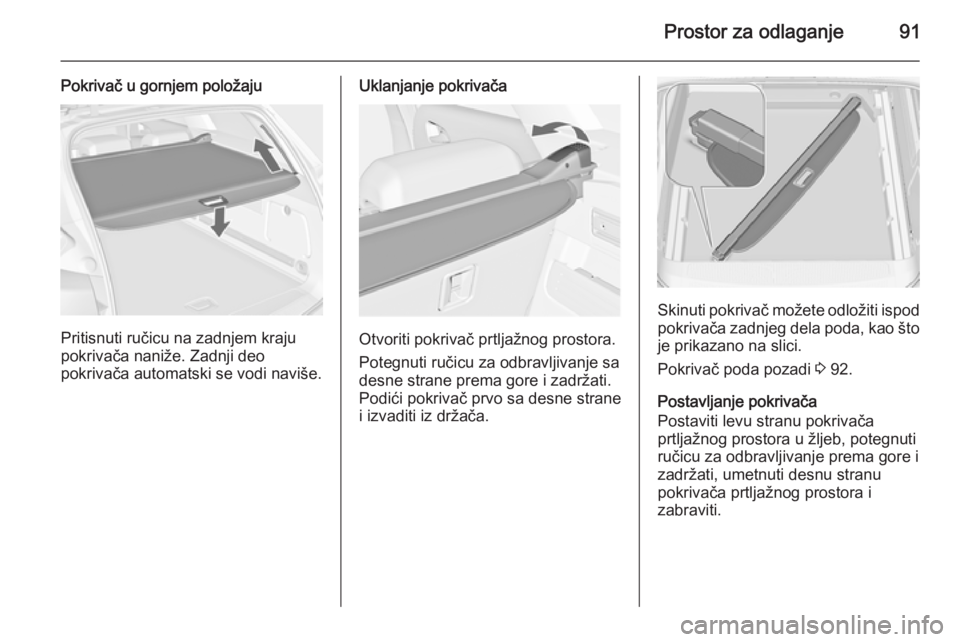

Pokrivač u gornjem položaju
Pritisnuti ručicu na zadnjem kraju
pokrivača naniže. Zadnji deo
pokrivača automatski se vodi naviše.
Uklanjanje pokrivača
Otvoriti pokrivač prtljažnog prostora.
Potegnuti ručicu za odbravljivanje sa
desne strane prema gore i zadržati. Podići pokrivač prvo sa desne strane
i izvaditi iz držača.
Skinuti pokrivač možete odložiti ispod
pokrivača zadnjeg dela poda, kao što je prikazano na slici.
Pokrivač poda pozadi 3 92.
Postavljanje pokrivača
Postaviti levu stranu pokrivača
prtljažnog prostora u žljeb, potegnuti
ručicu za odbravljivanje prema gore i
zadržati, umetnuti desnu stranu
pokrivača prtljažnog prostora i
zabraviti.

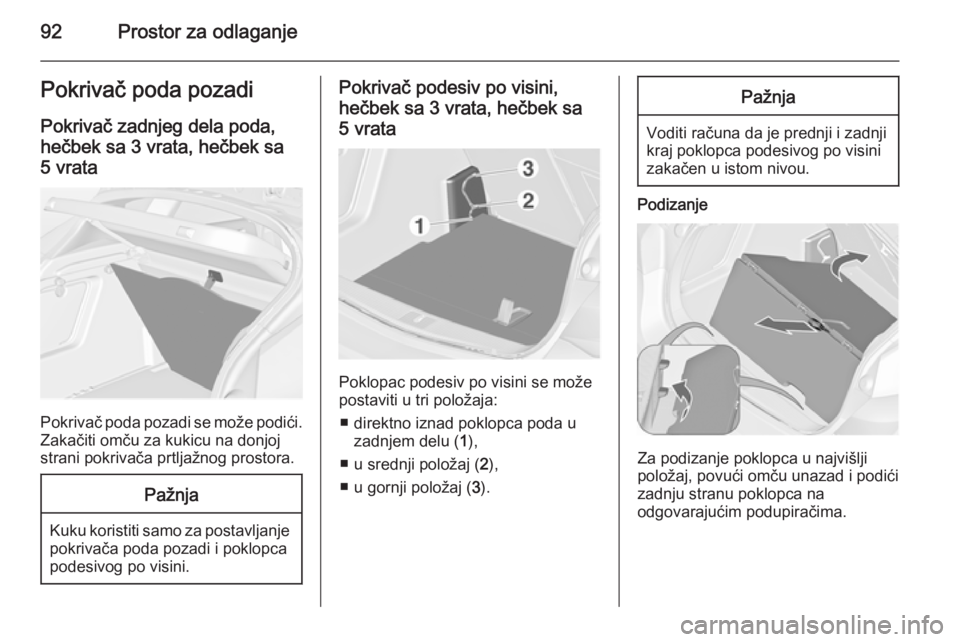

92Prostor za odlaganjePokrivač poda pozadi
Pokrivač zadnjeg dela poda,
hečbek sa 3 vrata, hečbek sa
5 vrata
Pokrivač poda pozadi se može podići.
Zakačiti omču za kukicu na donjoj
strani pokrivača prtljažnog prostora.
Pažnja
Kuku koristiti samo za postavljanje pokrivača poda pozadi i poklopcapodesivog po visini.
Pokrivač podesiv po visini,
hečbek sa 3 vrata, hečbek sa 5 vrata
Poklopac podesiv po visini se može
postaviti u tri položaja:
■ direktno iznad poklopca poda u zadnjem delu ( 1),
■ u srednji položaj ( 2),
■ u gornji položaj ( 3).
Pažnja
Voditi računa da je prednji i zadnji
kraj poklopca podesivog po visini
zakačen u istom nivou.
Podizanje
Za podizanje poklopca u najvišlji
položaj, povući omču unazad i podići
zadnju stranu poklopca na
odgovarajućim podupiračima.

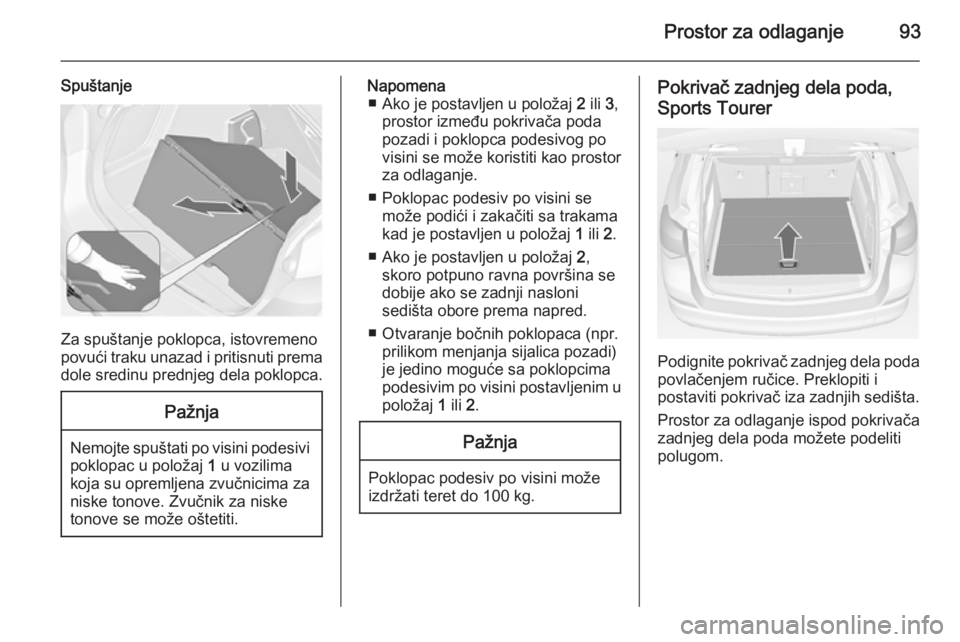

Prostor za odlaganje93
Spuštanje
Za spuštanje poklopca, istovremeno
povući traku unazad i pritisnuti prema
dole sredinu prednjeg dela poklopca.
Pažnja
Nemojte spuštati po visini podesivi
poklopac u položaj 1 u vozilima
koja su opremljena zvučnicima za
niske tonove. Zvučnik za niske
tonove se može oštetiti.
Napomena ■ Ako je postavljen u položaj 2 ili 3,
prostor između pokrivača poda
pozadi i poklopca podesivog po
visini se može koristiti kao prostor
za odlaganje.
■ Poklopac podesiv po visini se može podići i zakačiti sa trakama
kad je postavljen u položaj 1 ili 2.
■ Ako je postavljen u položaj 2,
skoro potpuno ravna površina se
dobije ako se zadnji nasloni
sedišta obore prema napred.
■ Otvaranje bočnih poklopaca (npr. prilikom menjanja sijalica pozadi)
je jedino moguće sa poklopcima
podesivim po visini postavljenim u položaj 1 ili 2.Pažnja
Poklopac podesiv po visini može
izdržati teret do 100 kg.
Pokrivač zadnjeg dela poda,
Sports Tourer
Podignite pokrivač zadnjeg dela poda
povlačenjem ručice. Preklopiti i
postaviti pokrivač iza zadnjih sedišta.
Prostor za odlaganje ispod pokrivača zadnjeg dela poda možete podeliti
polugom.

94Prostor za odlaganje

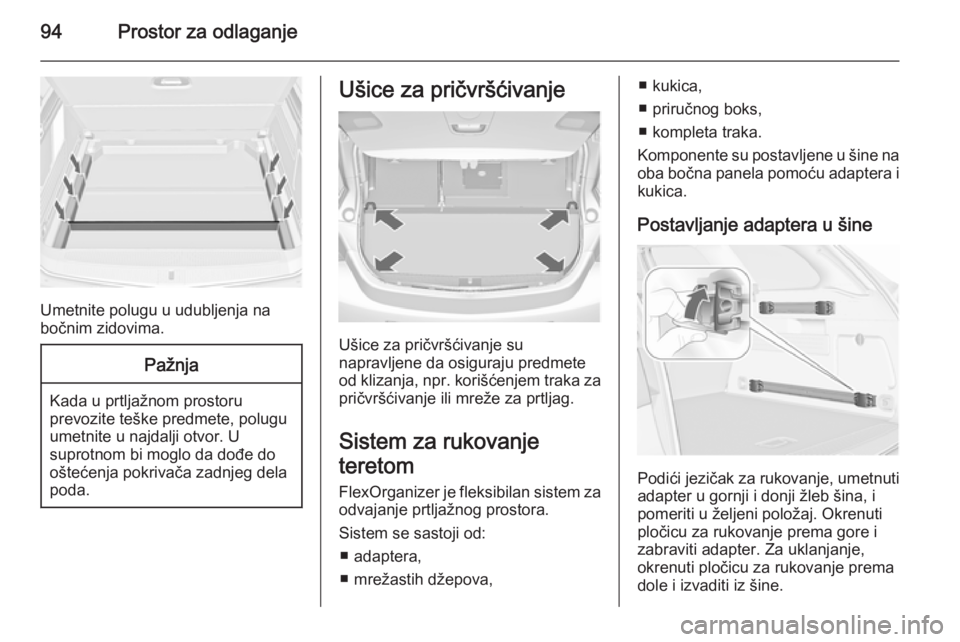

Umetnite polugu u udubljenja na
bočnim zidovima.
Pažnja
Kada u prtljažnom prostoru
prevozite teške predmete, polugu
umetnite u najdalji otvor. U
suprotnom bi moglo da dođe do
oštećenja pokrivača zadnjeg dela
poda.
Ušice za pričvršćivanje
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sistem za rukovanje
teretom FlexOrganizer je fleksibilan sistem za
odvajanje prtljažnog prostora.
Sistem se sastoji od: ■ adaptera,
■ mrežastih džepova,
■ kukica,
■ priručnog boks,
■ kompleta traka.
Komponente su postavljene u šine na
oba bočna panela pomoću adaptera i kukica.
Postavljanje adaptera u šine
Podići jezičak za rukovanje, umetnuti
adapter u gornji i donji žleb šina, i
pomeriti u željeni položaj. Okrenuti
pločicu za rukovanje prema gore i
zabraviti adapter. Za uklanjanje,
okrenuti pločicu za rukovanje prema
dole i izvaditi iz šine.

Prostor za odlaganje95

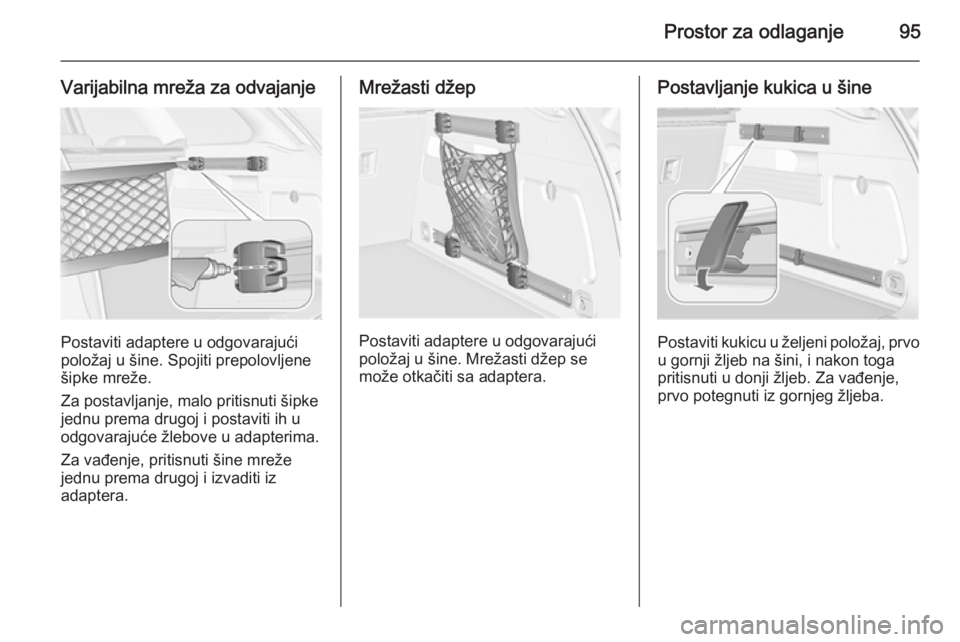

Varijabilna mreža za odvajanje
Postaviti adaptere u odgovarajući
položaj u šine. Spojiti prepolovljene
šipke mreže.
Za postavljanje, malo pritisnuti šipke
jednu prema drugoj i postaviti ih u
odgovarajuće žlebove u adapterima.
Za vađenje, pritisnuti šine mreže
jednu prema drugoj i izvaditi iz
adaptera.
Mrežasti džep
Postaviti adaptere u odgovarajući
položaj u šine. Mrežasti džep se
može otkačiti sa adaptera.
Postavljanje kukica u šine
Postaviti kukicu u željeni položaj, prvo
u gornji žljeb na šini, i nakon toga
pritisnuti u donji žljeb. Za vađenje,
prvo potegnuti iz gornjeg žljeba.

96Prostor za odlaganje

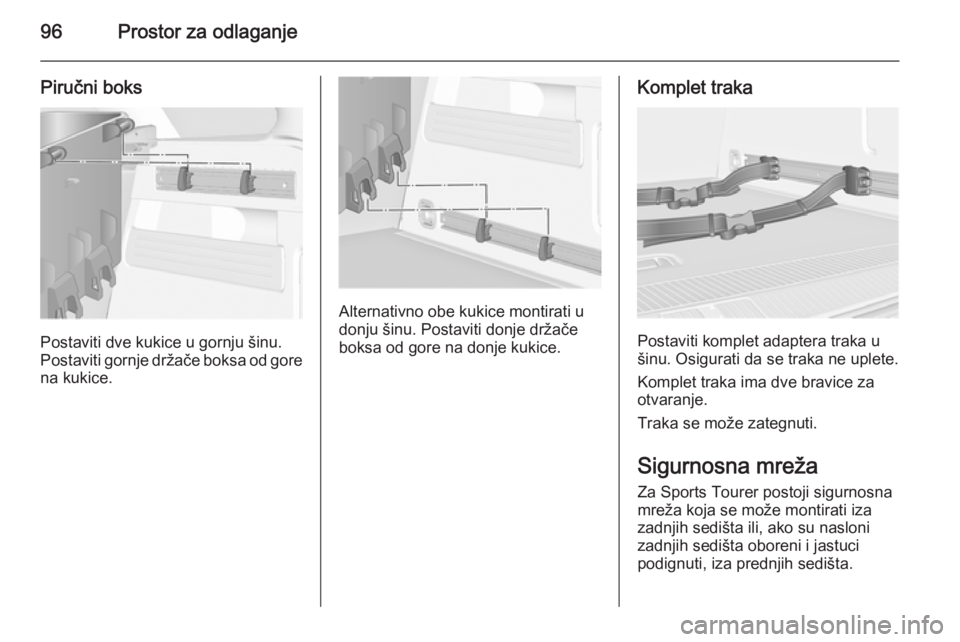

Piručni boks
Postaviti dve kukice u gornju šinu.
Postaviti gornje držače boksa od gore
na kukice.
Alternativno obe kukice montirati u
donju šinu. Postaviti donje držače
boksa od gore na donje kukice.
Komplet traka
Postaviti komplet adaptera traka u
šinu. Osigurati da se traka ne uplete.
Komplet traka ima dve bravice za
otvaranje.
Traka se može zategnuti.
Sigurnosna mreža
Za Sports Tourer postoji sigurnosna
mreža koja se može montirati iza zadnjih sedišta ili, ako su nasloni
zadnjih sedišta oboreni i jastuci
podignuti, iza prednjih sedišta.

Prostor za odlaganje97

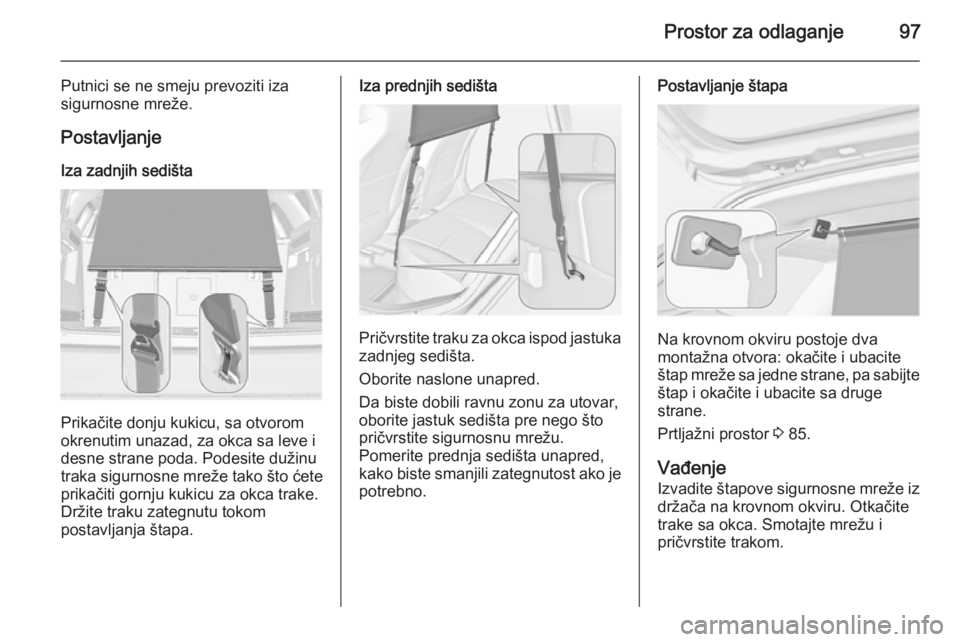

Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Iza zadnjih sedišta
Prikačite donju kukicu, sa otvorom
okrenutim unazad, za okca sa leve i
desne strane poda. Podesite dužinu
traka sigurnosne mreže tako što ćete
prikačiti gornju kukicu za okca trake.
Držite traku zategnutu tokom
postavljanja štapa.
Iza prednjih sedišta
Pričvrstite traku za okca ispod jastuka
zadnjeg sedišta.
Oborite naslone unapred.
Da biste dobili ravnu zonu za utovar,
oborite jastuk sedišta pre nego što pričvrstite sigurnosnu mrežu.
Pomerite prednja sedišta unapred,
kako biste smanjili zategnutost ako je potrebno.
Postavljanje štapa
Na krovnom okviru postoje dva
montažna otvora: okačite i ubacite
štap mreže sa jedne strane, pa sabijte štap i okačite i ubacite sa druge
strane.
Prtljažni prostor 3 85.
Vađenje Izvadite štapove sigurnosne mreže izdržača na krovnom okviru. Otkačite
trake sa okca. Smotajte mrežu i
pričvrstite trakom.

98Prostor za odlaganje

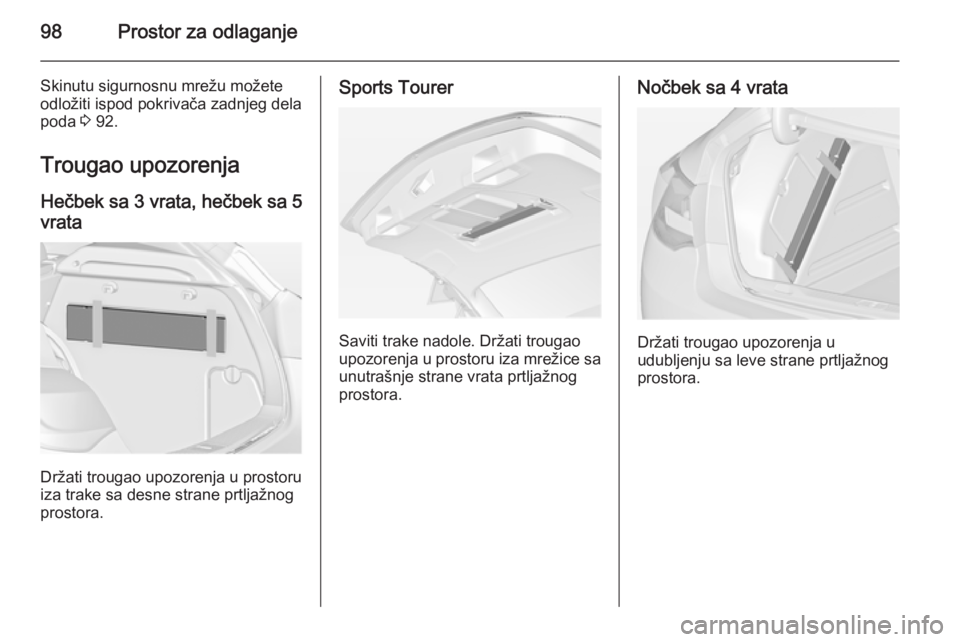

Skinutu sigurnosnu mrežu možete
odložiti ispod pokrivača zadnjeg dela
poda 3 92.
Trougao upozorenja Hečbek sa 3 vrata, hečbek sa 5
vrata
Držati trougao upozorenja u prostoru
iza trake sa desne strane prtljažnog prostora.
Sports Tourer
Saviti trake nadole. Držati trougao
upozorenja u prostoru iza mrežice sa
unutrašnje strane vrata prtljažnog
prostora.
Nočbek sa 4 vrata
Držati trougao upozorenja u
udubljenju sa leve strane prtljažnog
prostora.
