OPEL ASTRA J 2014 Инструкция по эксплуатации (in Russian)

Места для хранения89
Нажмите рычаг (1), чтобы осво‐
бодить его, и удерживайте.
Потяните раму ( 2) назад, чтобы
сложить заднюю систему пере‐
возки грузов.
■ С дополнительным кронштей‐ ном:
9 Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система на‐
клонится назад. Опасность
травмирования.
Удерживайте раму ( 1) послед‐
него установленного велосипеда
одной рукой, а второй потяните
за петлю ( 2), чтобы освободить
крепление.
Удерживайте последний уста‐
новленный велосипед обеими
руками и сложите заднюю сис‐
тему перевозки грузов.
При раскладывании задней сис‐
темы перевозки грузов автомати‐
чески включаются задние габарит‐
ные огни.
9 Предупреждение
Задвигая каретку задней сис‐
темы перевозки грузов, про‐
верьте, чтобы она надежно за‐
фиксировалась в сложенном по‐ ложении.
Снятие велосипедов
Освободить фиксирующие реме‐
шки на обеих шинах велосипеда.
Поверните ручку против часовойстрелки и снимите крепежные
кронштейны.
Снятие дополнительного
кронштейна
Прежде чем снимать последний за‐
крепленный велосипед, необхо‐ димо демонтировать дополнитель‐ ный кронштейн.
1. Сложите колесные уступы.

90Места для хранения
2. Расстегните ремень.
3. Отведите рычаг (1) вперед и
удерживайте его.
4. Поднимите дополнительный кронштейн ( 2) за задний край и
снимите его.
Разборка рамы для перевозки
велосипедов
Разместите крепежные крон‐
штейны, как показано на иллюстра‐
ции.
Поверните ручку ( 1) вперед, чтобы
разблокировать и поднять раму ( 2).
Сложите раму назад и подтолкните
вперед до упора ( 1).
Надавите на заднюю часть рамы
( 2 ) сверху вниз.
Сложите колесные уступы
Сложите оба колесных уступа.

Места для хранения91
Аккуратно уложите пристяжные
ремни.
Разблокируйте заднюю систему
перевозки грузов
Поверните оба фиксирующих ры‐
чага внутрь, насколько это воз‐
можно.
Сложите задние фонари
Сложите оба задних фонаря.
Сложите держатель номерного
знака
Поднимите держатель номерного
знака и сложите его вперед.
Возвращение на штатное место
задней системы перевозки грузовВнимание
Аккуратно складывайте все
складываемые части, такие как
уступы и крепежные крон‐
штейны. В противном случае
при попытке складывания зад‐
няя система перевозки грузов
может быть повреждена.

92Места для хранения
Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите каретку и задвиньте ее в бам‐
пер до фиксации.
Рычаг освобождения должен воз‐
вратиться в первоначальное поло‐
жение.9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐
ный центр.
Багажное отделение
Спинка заднего сиденья состоит из
двух секций. Каждая из этих секций может быть сложена независимоот другой.
Увеличение объема багажного отделения(3-дверный и 5-дверный
хэтчбэк, 4-дверный седан) ■ Только 3-дверный и 5-дверный хэтчбэк: при необходимости сни‐
мите крышку багажного отделе‐
ния.
■ Нажав и удерживая защелку, на‐ жать на подголовники 3 43.
■ Убрать вверх задний подлокот‐ ник.
■ Провести ремни безопасности сиденья через боковые опоры
для их защиты от повреждения.
При складывании спинок сиде‐
ний вытянуть на них ремни без‐
опасности.
■ Потянуть за рычаг освобождения
с одной или с двух сторон и сло‐
жить вниз спинки сидений на по‐
душку сиденья.

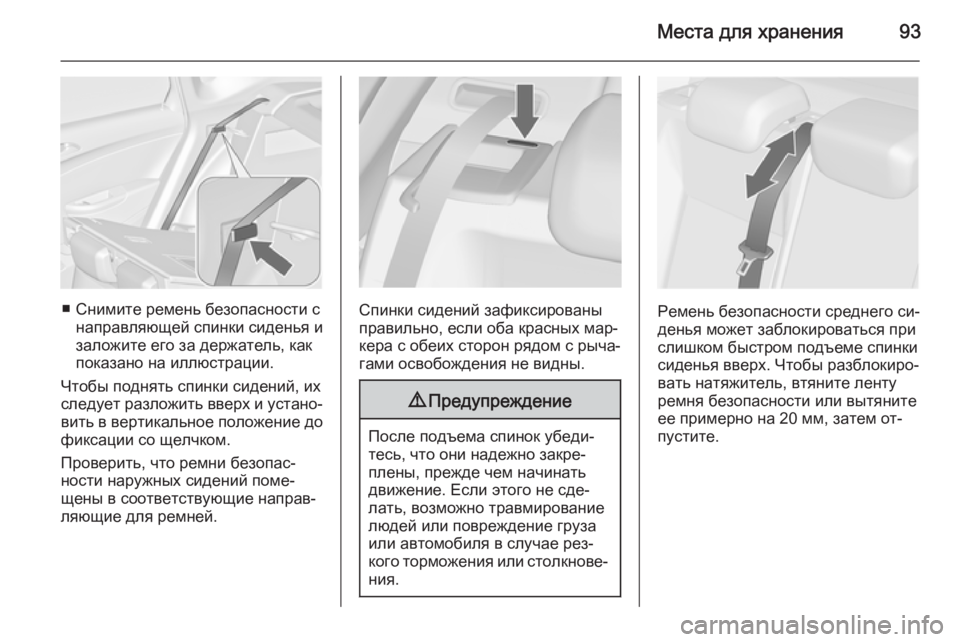

Места для хранения93
■ Снимите ремень безопасности снаправляющей спинки сиденья изаложите его за держатель, как
показано на иллюстрации.
Чтобы поднять спинки сидений, их
следует разложить вверх и устано‐ вить в вертикальное положение до
фиксации со щелчком.
Проверить, что ремни безопас‐
ности наружных сидений поме‐ щены в соответствующие направ‐
ляющие для ремней.Спинки сидений зафиксированы
правильно, если оба красных мар‐
кера с обеих сторон рядом с рыча‐
гами освобождения не видны.
9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не сде‐
лать, возможно травмирование
людей или повреждение груза
или автомобиля в случае рез‐
кого торможения или столкнове‐ ния.
Ремень безопасности среднего си‐
денья может заблокироваться при
слишком быстром подъеме спинки
сиденья вверх. Чтобы разблокиро‐
вать натяжитель, втяните ленту
ремня безопасности или вытяните
ее примерно на 20 мм, затем от‐
пустите.

94Места для хранения
Увеличение объемабагажного отделения(спортивный универсал)
Складывание спинок сидений
заднего ряда
■ При необходимости снять полку багажника с автомобиля.
■ Нажав и удерживая защелку, на‐ жать на подголовники 3 43.
■ Убрать вверх задний подлокот‐ ник.
■ Провести ремни безопасности сиденья через боковые опоры
для их защиты от повреждения.
При складывании спинок сиде‐
ний вытянуть на них ремни без‐
опасности.
■ Потянуть за рычаг освобождения
с одной или с двух сторон и сло‐
жить вниз спинки сидений на по‐
душку сиденья.Электропривод складывания си‐
денья
В автомобилях с электроприводом складывания сидений задние си‐денья можно сложить и из багаж‐
ного отделения.
■ Потяните клавишу выключателя на левой или правой стенке ба‐
гажного отделения, чтобы сло‐
жить соответствующую часть
заднего сиденья.9 Предупреждение
При использовании электропри‐
вода складывания задних сиде‐
ний следует проявлять особую
осторожность. Чтобы сложить
спинку сиденья, требуется при‐
ложить значительное усилие.
При их работе возможно трав‐
мирование, особенно детей.
Убедитесь, что на задних си‐
деньях ничего не закреплено, а
на подушке сиденья отсут‐
ствуют посторонние предметы.

Места для хранения95
Если автомобиль собираются за‐гружать через заднюю дверь,
следует вывести ремень без‐
опасности сиденья наружу из на‐
правляющей спинки сиденья и
поместить его за фиксатором
(как показано на рисунке).
■ Чтобы поднять спинки сидений, их следует разложить вверх и ус‐тановить в вертикальное поло‐
жение до фиксации со щелчком.
Проверить, что ремни безопас‐
ности наружных сидений поме‐
щены в соответствующие направ‐
ляющие для ремней.Спинки сидений зафиксированы
правильно, если оба красных мар‐
кера с обеих сторон рядом с рыча‐
гами освобождения не видны.
9 Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут на‐
дежно зафиксированы в штат‐
ном положении. В противном
случае существует опасность
травмирования людей, повреж‐
дения груза или автомобиля в
случае резкого торможения или
столкновения.
Ремень безопасности среднего си‐
денья может заблокироваться при
слишком быстром подъеме спинки сиденья вверх. Чтобы разблокиро‐
вать натяжитель, втяните ленту
ремня безопасности или вытяните
ее примерно на 20 мм, затем от‐
пустите.

96Места для хранения
Поднимите подушку сиденья и
сложите подлокотник
■ Взявшись за ремень на одной
или обеих подушках сиденья, по‐тяните задний край подушки
вверх и вперед.
■ Нажав и удерживая защелку, на‐ жать на подголовники 3 43.
■ Потяните рычаг фиксатора с од‐ ной или с обеих сторон спинок и
сложите спинки на место по‐
душки сиденья, чтобы получился
ровный пол.
Снимите подушку сиденья
■ Нажав на оба рычага фиксаторов
вперед, снимите подушку си‐
денья, чтобы дополнительно
увеличить багажное отделение.
■ Чтобы установить подушку на место, разместите ее как пока‐
зана на рисунке и закрепите ры‐
чагами.
Открытие прохода в спинке
центрального заднего сиденья ■ Опустить вниз задний подлокот‐ ник.

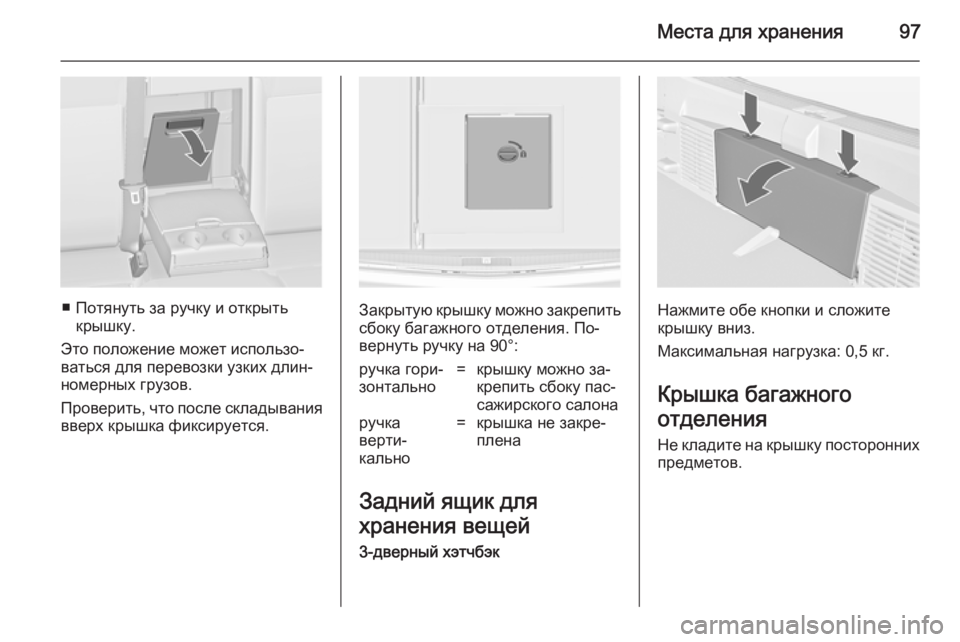

Места для хранения97
■ Потянуть за ручку и открытькрышку.
Это положение может использо‐
ваться для перевозки узких длин‐
номерных грузов.
Проверить, что после складывания вверх крышка фиксируется.Закрытую крышку можно закрепить
сбоку багажного отделения. По‐
вернуть ручку на 90°:
ручка гори‐
зонтально=крышку можно за‐
крепить сбоку пас‐
сажирского салонаручка
верти‐
кально=крышка не закре‐
плена
Задний ящик для
хранения вещей
3-дверный хэтчбэк
Нажмите обе кнопки и сложите
крышку вниз.
Максимальная нагрузка: 0,5 кг.
Крышка багажного
отделения
Не кладите на крышку посторонних предметов.

98Места для хранения
3-дверный и 5-дверный
хэтчбэк
Демонтаж
Открепите соединительные тро‐
сики от двери багажного отделе‐
ния.
Поднимите задний край крышки и
надавите на ее передний край
вверх.
Снимите крышку.
Если регулируемая по высоте
крышка установлена посередине
или в верхнем положении, ниже
под ней можно хранить полку ба‐
гажника.
Регулируемая по высоте крышка
3 100.
Пристегивание
Вставьте крышку в боковые на‐
правляющие и сложите ее вниз. За‐ крепите соединительные тросики
на двери багажного отделения.
Спортивный универсал Закрывание полки
Потяните крышку за ручку назад до
тех пор, пока она не будет зафик‐
сирована в боковых держателях.
Открывание полки
