Вождение и управление автомобилем229
Если система не функционирует
должным образом, на дисплей ин‐
формационного центра водителя
выводятся информационные сооб‐
щения.
Информационные сообщения
3 143.

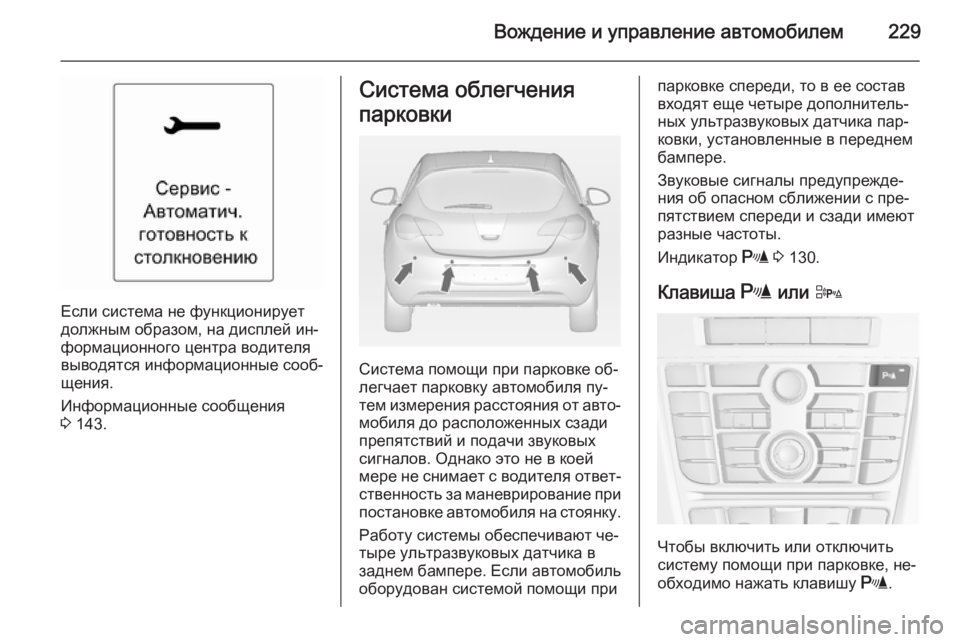

Система облегчения
парковки
Система помощи при парковке об‐
легчает парковку автомобиля пу‐
тем измерения расстояния от авто‐ мобиля до расположенных сзади
препятствий и подачи звуковых
сигналов. Однако это не в коей
мере не снимает с водителя ответ‐
ственность за маневрирование при постановке автомобиля на стоянку.
Работу системы обеспечивают че‐
тыре ультразвуковых датчика в
заднем бампере. Если автомобиль оборудован системой помощи при
парковке спереди, то в ее состав
входят еще четыре дополнитель‐
ных ультразвуковых датчика пар‐
ковки, установленные в переднем
бампере.
Звуковые сигналы предупрежде‐
ния об опасном сближении с пре‐
пятствием спереди и сзади имеют разные частоты.
Индикатор r 3 130.
Клавиша r или D
Чтобы включить или отключить
систему помощи при парковке, не‐
обходимо нажать клавишу r.

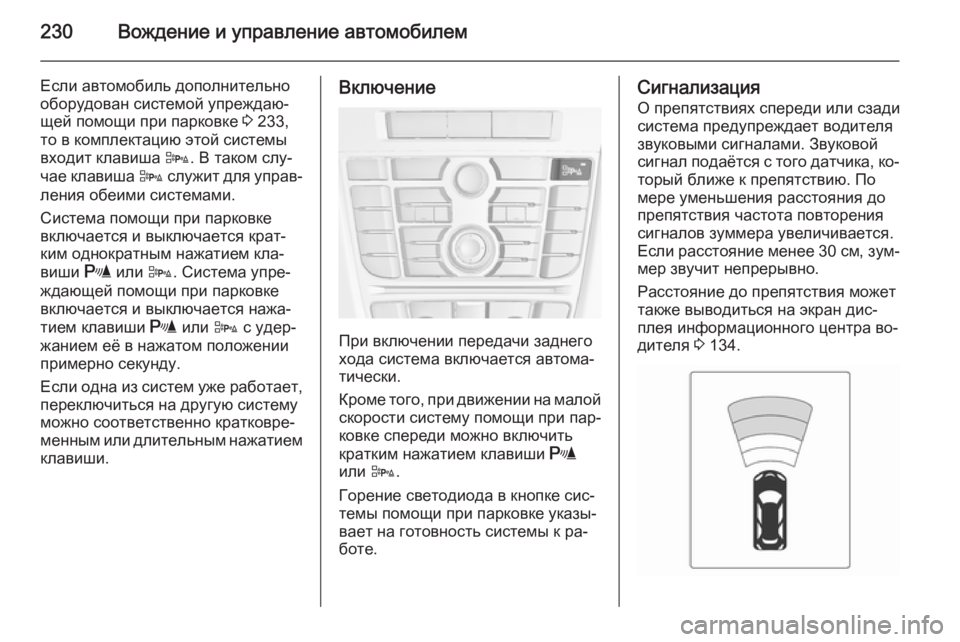

230Вождение и управление автомобилем
Если автомобиль дополнительно
оборудован системой упреждаю‐ щей помощи при парковке 3 233,
то в комплектацию этой системы
входит клавиша D. В таком слу‐
чае клавиша D служит для управ‐
ления обеими системами.
Система помощи при парковке
включается и выключается крат‐
ким однократным нажатием кла‐
виши r или D. Система упре‐
ждающей помощи при парковке
включается и выключается нажа‐
тием клавиши r или D с удер‐
жанием её в нажатом положении примерно секунду.
Если одна из систем уже работает,
переключиться на другую систему
можно соответственно кратковре‐
менным или длительным нажатием
клавиши.Включение
При включении передачи заднего
хода система включается автома‐
тически.
Кроме того, при движении на малой
скорости систему помощи при пар‐
ковке спереди можно включить
кратким нажатием клавиши r
или D.
Горение светодиода в кнопке сис‐
темы помощи при парковке указы‐
вает на готовность системы к ра‐
боте.
Сигнализация
О препятствиях спереди или сзади
система предупреждает водителя
звуковыми сигналами. Звуковой
сигнал подаётся с того датчика, ко‐
торый ближе к препятствию. По
мере уменьшения расстояния до
препятствия частота повторения
сигналов зуммера увеличивается.
Если расстояние менее 30 см, зум‐
мер звучит непрерывно.
Расстояние до препятствия может
также выводиться на экран дис‐
плея информационного центра во‐
дителя 3 134.

Вождение и управление автомобилем231

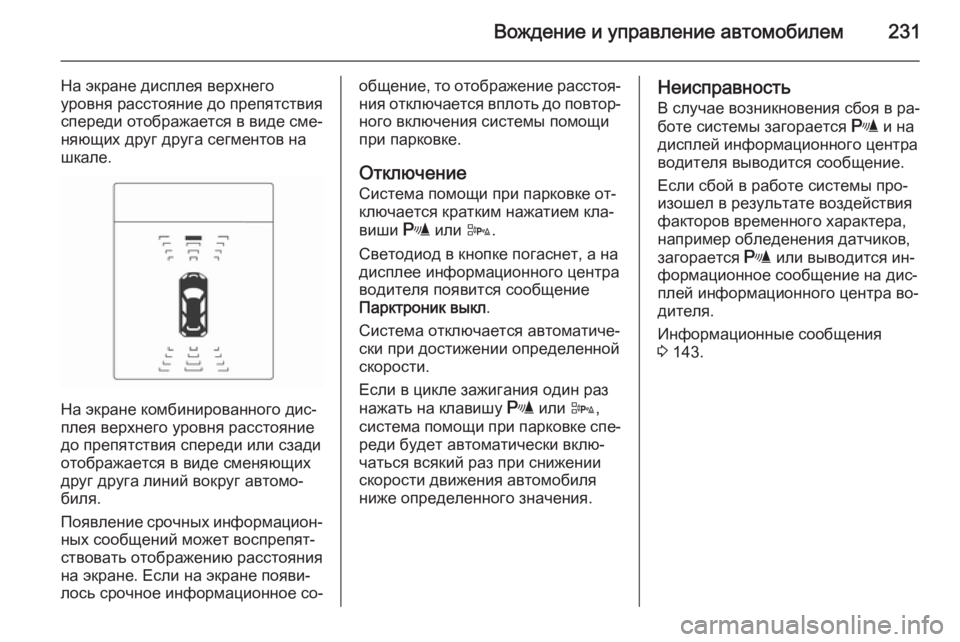

На экране дисплея верхнего
уровня расстояние до препятствия
спереди отображается в виде сме‐
няющих друг друга сегментов на шкале.
На экране комбинированного дис‐
плея верхнего уровня расстояние
до препятствия спереди или сзади отображается в виде сменяющих
друг друга линий вокруг автомо‐
биля.
Появление срочных информацион‐
ных сообщений может воспрепят‐
ствовать отображению расстояния
на экране. Если на экране появи‐
лось срочное информационное со‐
общение, то отображение расстоя‐ ния отключается вплоть до повтор‐ного включения системы помощи
при парковке.
Отключение Система помощи при парковке от‐
ключается кратким нажатием кла‐
виши r или D.
Светодиод в кнопке погаснет, а на
дисплее информационного центра
водителя появится сообщение
Парктроник выкл .
Система отключается автоматиче‐ ски при достижении определенной
скорости.
Если в цикле зажигания один раз
нажать на клавишу r или D,
система помощи при парковке спе‐
реди будет автоматически вклю‐
чаться всякий раз при снижении
скорости движения автомобиля
ниже определенного значения.Неисправность
В случае возникновения сбоя в ра‐
боте системы загорается r и на
дисплей информационного центра
водителя выводится сообщение.
Если сбой в работе системы про‐
изошел в результате воздействия
факторов временного характера,
например обледенения датчиков,
загорается r или выводится ин‐
формационное сообщение на дис‐
плей информационного центра во‐
дителя.
Информационные сообщения
3 143.

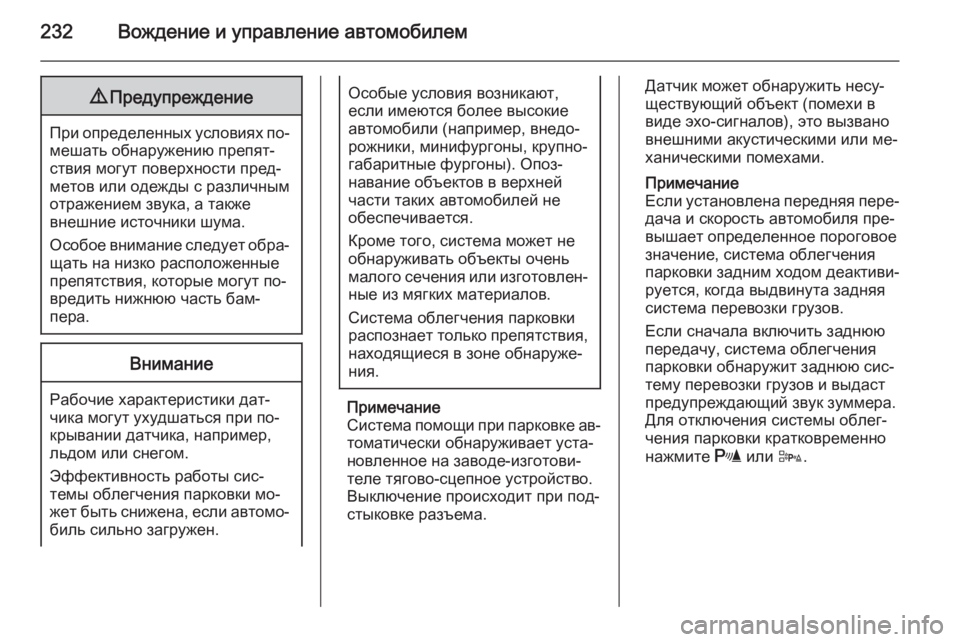

232Вождение и управление автомобилем9Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Особое внимание следует обра‐ щать на низко расположенные
препятствия, которые могут по‐
вредить нижнюю часть бам‐
пера.
Внимание
Рабочие характеристики дат‐
чика могут ухудшаться при по‐
крывании датчика, например,
льдом или снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐
биль сильно загружен.
Особые условия возникают,
если имеются более высокие
автомобили (например, внедо‐ рожники, минифургоны, крупно‐
габаритные фургоны). Опоз‐
навание объектов в верхней
части таких автомобилей не
обеспечивается.
Кроме того, система может не
обнаруживать объекты очень
малого сечения или изготовлен‐
ные из мягких материалов.
Система облегчения парковки
распознает только препятствия, находящиеся в зоне обнаруже‐
ния.
Примечание
Система помощи при парковке ав‐ томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство.
Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано
внешними акустическими или ме‐
ханическими помехами.
Примечание
Если установлена передняя пере‐
дача и скорость автомобиля пре‐
вышает определенное пороговое
значение, система облегчения
парковки задним ходом деактиви‐
руется, когда выдвинута задняя
система перевозки грузов.
Если сначала включить заднюю
передачу, система облегчения
парковки обнаружит заднюю сис‐
тему перевозки грузов и выдаст
предупреждающий звук зуммера.
Для отключения системы облег‐
чения парковки кратковременно
нажмите r или D.

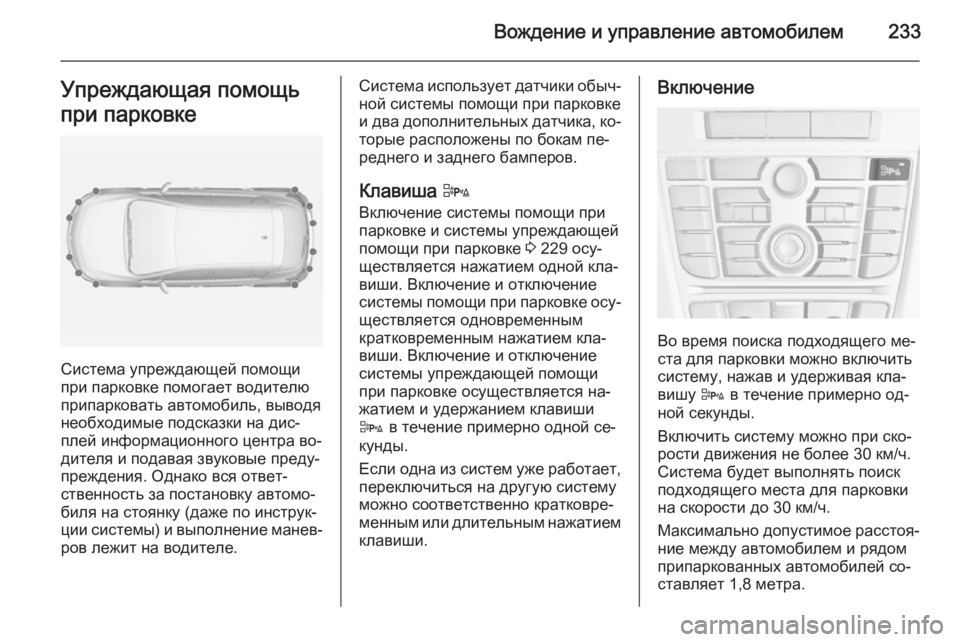

Вождение и управление автомобилем233Упреждающая помощь
при парковке
Система упреждающей помощи
при парковке помогает водителю
припарковать автомобиль, выводя
необходимые подсказки на дис‐
плей информационного центра во‐
дителя и подавая звуковые преду‐
преждения. Однако вся ответ‐
ственность за постановку автомо‐
биля на стоянку (даже по инструк‐
ции системы) и выполнение манев‐
ров лежит на водителе.
Система использует датчики обыч‐ ной системы помощи при парковке
и два дополнительных датчика, ко‐
торые расположены по бокам пе‐
реднего и заднего бамперов.
Клавиша D
Включение системы помощи при
парковке и системы упреждающей
помощи при парковке 3 229 осу‐
ществляется нажатием одной кла‐
виши. Включение и отключение
системы помощи при парковке осу‐ ществляется одновременным
кратковременным нажатием кла‐
виши. Включение и отключение
системы упреждающей помощи
при парковке осуществляется на‐
жатием и удержанием клавиши
D в течение примерно одной се‐
кунды.
Если одна из систем уже работает, переключиться на другую систему
можно соответственно кратковре‐
менным или длительным нажатием
клавиши.Включение
Во время поиска подходящего ме‐
ста для парковки можно включить
систему, нажав и удерживая кла‐
вишу D в течение примерно од‐
ной секунды.
Включить систему можно при ско‐
рости движения не более 30 км/ч.
Система будет выполнять поиск
подходящего места для парковки
на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между автомобилем и рядом
припаркованных автомобилей со‐ ставляет 1,8 метра.

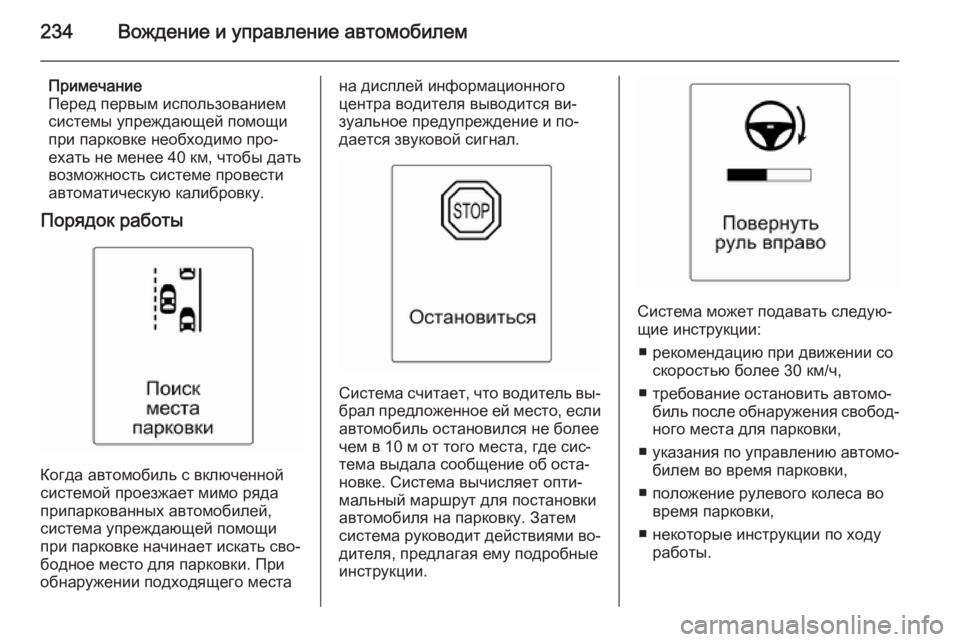

234Вождение и управление автомобилем
Примечание
Перед первым использованием
системы упреждающей помощи
при парковке необходимо про‐
ехать не менее 40 км, чтобы дать
возможность системе провести
автоматическую калибровку.
Порядок работы
Когда автомобиль с включенной
системой проезжает мимо ряда
припаркованных автомобилей,
система упреждающей помощи
при парковке начинает искать сво‐
бодное место для парковки. При
обнаружении подходящего места
на дисплей информационного
центра водителя выводится ви‐
зуальное предупреждение и по‐
дается звуковой сигнал.
Система считает, что водитель вы‐
брал предложенное ей место, если автомобиль остановился не более
чем в 10 м от того места, где сис‐
тема выдала сообщение об оста‐
новке. Система вычисляет опти‐
мальный маршрут для постановки
автомобиля на парковку. Затем
система руководит действиями во‐
дителя, предлагая ему подробные
инструкции.
Система может подавать следую‐
щие инструкции:
■ рекомендацию при движении со скоростью более 30 км/ч,
■ требование остановить автомо‐ биль после обнаружения свобод‐
ного места для парковки,
■ указания по управлению автомо‐
билем во время парковки,
■ положение рулевого колеса во время парковки,
■ некоторые инструкции по ходу работы.

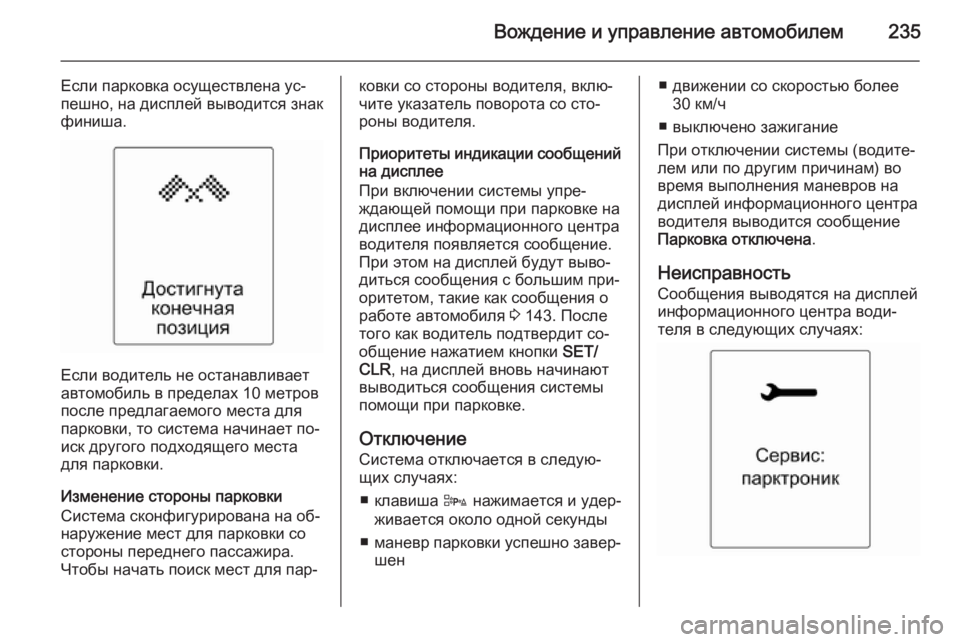

Вождение и управление автомобилем235
Если парковка осуществлена ус‐
пешно, на дисплей выводится знак
финиша.
Если водитель не останавливает
автомобиль в пределах 10 метров
после предлагаемого места для
парковки, то система начинает по‐
иск другого подходящего места
для парковки.
Изменение стороны парковки
Система сконфигурирована на об‐
наружение мест для парковки со
стороны переднего пассажира.
Чтобы начать поиск мест для пар‐
ковки со стороны водителя, вклю‐
чите указатель поворота со сто‐
роны водителя.
Приоритеты индикации сообщений на дисплее
При включении системы упре‐
ждающей помощи при парковке на
дисплее информационного центра
водителя появляется сообщение.
При этом на дисплей будут выво‐
диться сообщения с большим при‐
оритетом, такие как сообщения о
работе автомобиля 3 143. После
того как водитель подтвердит со‐
общение нажатием кнопки SET/
CLR , на дисплей вновь начинают
выводиться сообщения системы
помощи при парковке.
Отключение
Система отключается в следую‐
щих случаях:
■ клавиша D нажимается и удер‐
живается около одной секунды
■ маневр парковки успешно завер‐
шен■ движении со скоростью более 30 км/ч
■ выключено зажигание
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей информационного центра
водителя выводится сообщение
Парковка отключена .
Неисправность Сообщения выводятся на дисплей
информационного центра води‐
теля в следующих случаях:

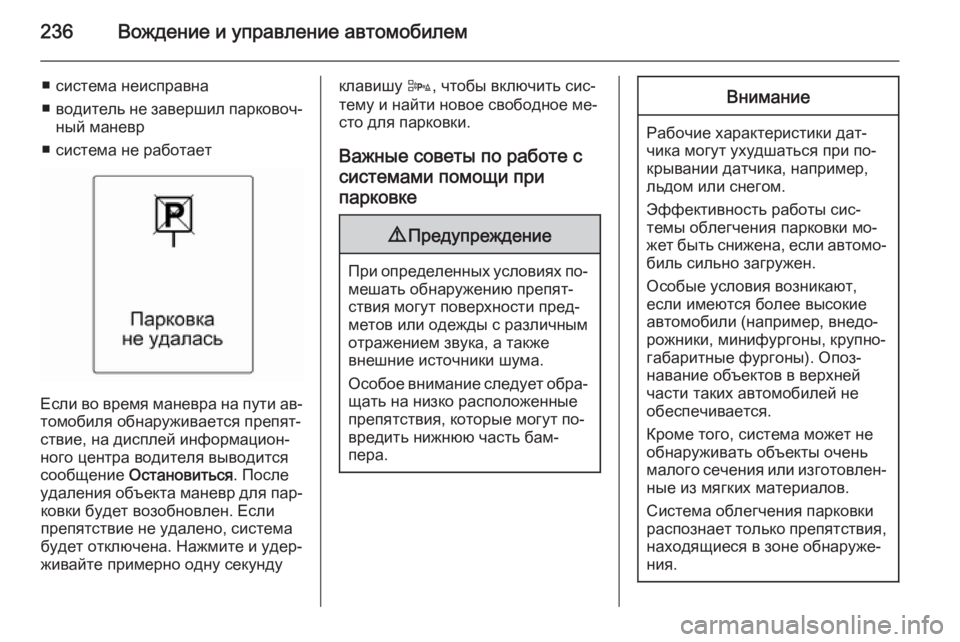

236Вождение и управление автомобилем
■ система неисправна
■ водитель не завершил парковоч‐
ный маневр
■ система не работает
Если во время маневра на пути ав‐
томобиля обнаруживается препят‐
ствие, на дисплей информацион‐
ного центра водителя выводится
сообщение Остановиться . После
удаления объекта маневр для пар‐ ковки будет возобновлен. Если
препятствие не удалено, система
будет отключена. Нажмите и удер‐
живайте примерно одну секунду
клавишу D, чтобы включить сис‐
тему и найти новое свободное ме‐
сто для парковки.
Важные советы по работе с
системами помощи при
парковке9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Особое внимание следует обра‐ щать на низко расположенные
препятствия, которые могут по‐
вредить нижнюю часть бам‐
пера.
Внимание
Рабочие характеристики дат‐
чика могут ухудшаться при по‐
крывании датчика, например,
льдом или снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐ биль сильно загружен.
Особые условия возникают,
если имеются более высокие
автомобили (например, внедо‐ рожники, минифургоны, крупно‐
габаритные фургоны). Опоз‐
навание объектов в верхней
части таких автомобилей не
обеспечивается.
Кроме того, система может не
обнаруживать объекты очень
малого сечения или изготовлен‐
ные из мягких материалов.
Система облегчения парковки
распознает только препятствия, находящиеся в зоне обнаруже‐
ния.

Вождение и управление автомобилем237
Примечание
Система помощи при парковке ав‐
томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство.
Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано
внешними акустическими или ме‐
ханическими помехами.
Усовершенствованная система
облегчения парковки может не
реагировать на изменения в раз‐
мерах места парковки после на‐
чала маневра параллельной пар‐
ковки.
Система
предупреждения о
препятствиях в боковых мертвых зонах
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах обнаруживает опасные объ‐
екты в слепых зонах по обе сто‐роны автомобиля и сообщает об
этом водителю. Система подает
визуальные предупреждающие
сигналы в каждом из наружных зер‐ кал, если обнаруживает объекты,
которые могут быть невидимы во
внутренних и наружных зеркалах.
Датчики системы размещены в
бампере слева и справа.9 Предупреждение
Система предупреждения о
препятствиях в боковых мер‐
твых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
■ Быстро приближающиеся ав‐ томобили, находящиеся за
пределами боковых мертвых
зон.
■ Пешеходов, велосипедистов или животных.
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения передним ходом система обнаружит автомо‐
биль в боковой мертвой зоне, при
обгоне или во время обгона другим автомобилем, в соответствующем
наружном зеркале заднего вида за‐
горается желтый предупреждаю‐
щий значок B. Если после этого во‐
дитель включает указатель пово‐
рота, желтый предупреждающий
символ B начинает мигать, преду‐
преждая об опасности смены по‐
лосы движения.

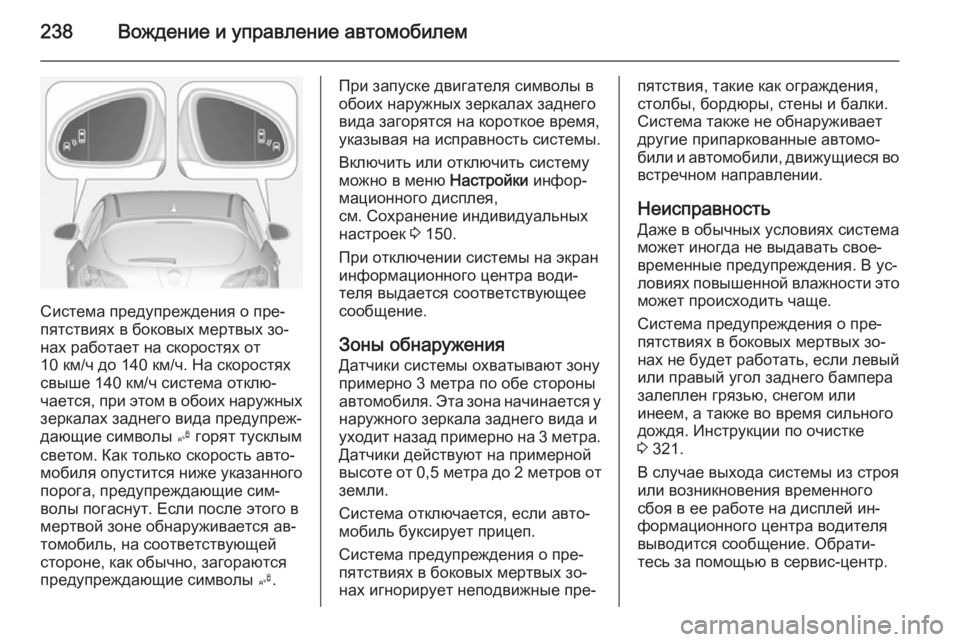

238Вождение и управление автомобилем
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях
свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐ мобиля опустится ниже указанного
порога, предупреждающие сим‐
волы погаснут. Если после этого в
мертвой зоне обнаруживается ав‐
томобиль, на соответствующей
стороне, как обычно, загораются
предупреждающие символы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время,
указывая на исправность системы.
Включить или отключить систему
можно в меню Настройки инфор‐
мационного дисплея,
см. Сохранение индивидуальных
настроек 3 150.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Зоны обнаружения
Датчики системы охватывают зону
примерно 3 метра по обе стороны автомобиля. Эта зона начинается у наружного зеркала заднего вида и
уходит назад примерно на 3 метра .
Датчики действуют на примерной высоте от 0,5 метра до 2 метров от
земли.
Система отключается, если авто‐
мобиль буксирует прицеп.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах игнорирует неподвижные пре‐пятствия, такие как ограждения,
столбы, бордюры, стены и балки.
Система также не обнаруживает
другие припаркованные автомо‐
били и автомобили, движущиеся во
встречном направлении.
Неисправность Даже в обычных условиях система
может иногда не выдавать свое‐
временные предупреждения. В ус‐
ловиях повышенной влажности это
может происходить чаще.
Система предупреждения о пре‐ пятствиях в боковых мертвых зо‐
нах не будет работать, если левый или правый угол заднего бампера
залеплен грязью, снегом или
инеем, а также во время сильного
дождя. Инструкции по очистке
3 321.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей ин‐
формационного центра водителя
выводится сообщение. Обрати‐
тесь за помощью в сервис-центр.
