Догляд за автомобілем299
Версія OPC
Ланцюги для шин дозволено
використовувати на шинах
розміром 235/45 R 18. Завжди
користуйтеся ланцюгами з
дрібними ланками, що збільшують
діаметр та ширину шини не більше
ніж 10 мм (включно з замком
ланцюга).Загальна інформація
Використання ланцюгів не
дозволяється на тимчасовому
запасному колесі.
Комплект для ремонту
шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шини
більше 4 мм або бокове
пошкодження шини.
9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо у вас спущене колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть важіль селектора в положення P.
Комплект для ремонту шин
зберігається у ящику під килимком
у багажному відділенні, а в моделі
з задньою системою кріплення - у
шухляді під пасажирським
сидінням 3 69.
На ілюстраціях зображено різні
версії.

300Догляд за автомобілем
1. Вийміть комплект для ремонтушин із відділення.
2. Вийміть компресор.
3. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу компресора.
4. Прикрутіть повітропровід компресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.
9. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.

Догляд за автомобілем301
10. Установіть кулісний перемикачна компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 346.
Після досягнення належного
тиску в шинах компресор
вимикається.
Якщо протягом 10 хвилин вказаного рівня тиску не
досягнуто, зніміть комплект для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно приєднайте комплект
для ремонту шин і продовжуйте
процедуру заповнення протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
за допомогою до майстерні.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше 10 хвилин.
14. Зніміть комплект для ремонту шин. Натисніть пристрій
захоплення на кронштейні, щоб зняти корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під'єднання
корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте
комплект для ремонту шин у
багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.
16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.

302Догляд за автомобілем
17. Відразу після цього продовжітьрух, щоб дозволити
ущільнювачу рівномірно розподілитися в шині.
Приблизно через 10 км (але не
більше 10 хвилин) зупиніться та
перевірте тиск у шинах.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться за
допомогою до майстерні.
18. Зберігайте комплект для ремонту шин у багажнику.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.
Адаптери, що постачаються,
можна використовувати для
накачування інших предметів,
наприклад, футбольних м'ячів,
повітряних матрасів, рятувальних
надувних човнів і т.д. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 299.
Проведіть такі підготовчі заходи й
ознайомтеся з наведеною нижче
інформацією.
■ Зупиніть автомобіль на рівній, твердій і неслизькій поверхні.
Передні колеса має бути
розташовано рівно.

Догляд за автомобілем303
■ Застосуйте стоянкове гальмо таввімкніть першу передачу, заднюпередачу або встановіть важіль
селектора в положення P.
■ Вийміть запасне колесо 3 307.
■ Забороняється замінювати кілька коліс одночасно.
■ Застосовуйте домкрат лише під час заміни коліс для усунення
проколу, але не для сезонної
заміни шин (зима-літо).
■ Якщо автомобіль стоїть на м'якій поверхні, потрібно підкласти піддомкрат тверду дошку
(товщиною макс. 1 см).
■ Під час використання домкрата в
автомобілі не повинні
перебувати люди або тварини.
■ Забороняється знаходитися під автомобілем, піднятим
домкратом.
■ Забороняється запускати двигун автомобіля, піднятого
домкратом.
■ Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за допомогою викрутки і відкладіть
їх в сторону. Щоб зняти ковпак,
потягніть його за гачок.
Інструменти автомобіля 3 291.
Легкосплавні диски: Зніміть
ковпачки гайок за допомогою
викрутки і відкладіть їх в
сторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.
Легкосплавні диски з
центральною кришкою болтів:
Від'єднайте центральну кришку,
вставивши знімач у заглибину
емблеми і потягнувши за нього.
Див. розділ "Інструменти
автомобіля" 3 291.
2. Залежно від версії моделі автомобіля можуть
застосовуватися два типи
домкратів та колісних ключів.
Див. розділ "Інструменти
автомобіля" 3 291.

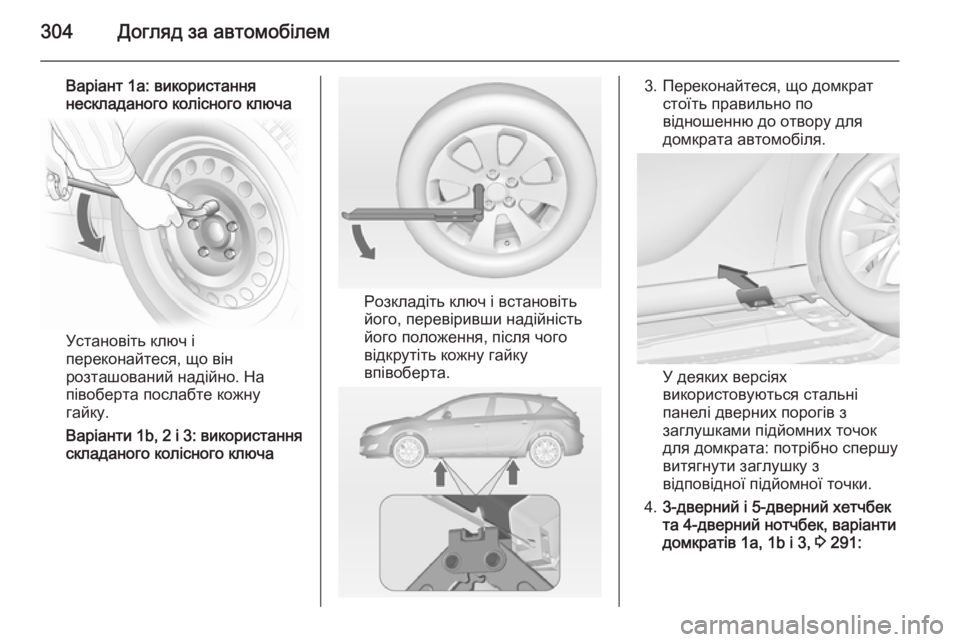

304Догляд за автомобілем
Варіант 1а: використання
нескладаного колісного ключа
Установіть ключ і
переконайтеся, що він
розташований надійно. На
півоберта послабте кожну
гайку.
Варіанти 1b, 2 і 3: використання
складаного колісного ключа
Розкладіть ключ і встановіть
його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку
впівоберта.
3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
У деяких версіях
використовуються стальні панелі дверних порогів з
заглушками підйомних точок
для домкрата: потрібно спершу
витягнути заглушку з
відповідної підйомної точки.
4. 3-дверний і 5-дверний хетчбек
та 4-дверний нотчбек, варіанти
домкратів 1a, 1b і 3, 3 291:

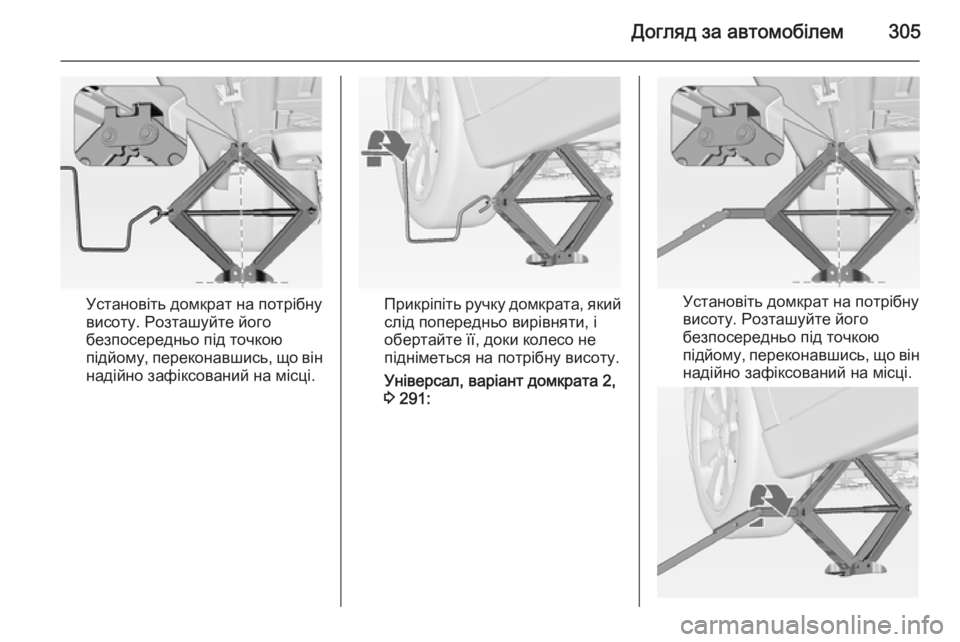

Догляд за автомобілем305
Установіть домкрат на потрібну
висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.Прикріпіть ручку домкрата, який
слід попередньо вирівняти, і
обертайте її, доки колесо не
підніметься на потрібну висоту.
Універсал, варіант домкрата 2,
3 291:Установіть домкрат на потрібну
висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.

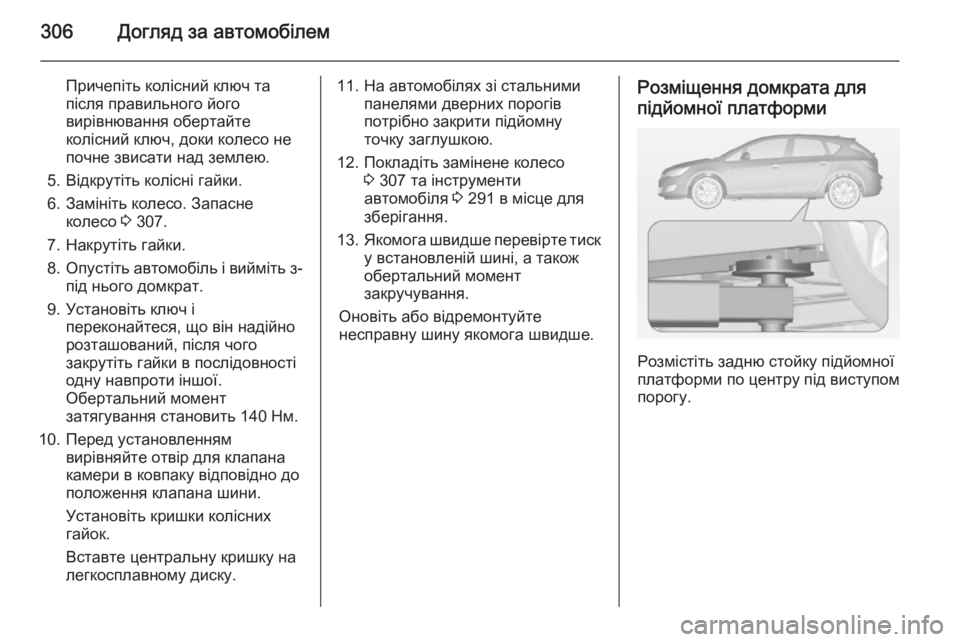

306Догляд за автомобілем
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 307.
7. Накрутіть гайки.
8. Опустіть автомобіль і вийміть з-
під нього домкрат.
9. Установіть ключ і переконайтеся, що він надійнорозташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої.
Обертальний момент
затягування становить 140 Нм.
10. Перед установленням вирівняйте отвір для клапана
камери в ковпаку відповідно до
положення клапана шини.
Установіть кришки колісних
гайок.
Вставте центральну кришку на
легкосплавному диску.11. На автомобілях зі стальними панелями дверних порогів
потрібно закрити підйомну
точку заглушкою.
12. Покладіть замінене колесо 3 307 та інструменти
автомобіля 3 291 в місце для
зберігання.
13. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.Розміщення домкрата для
підйомної платформи
Розмістіть задню стойку підйомної
платформи по центру під виступом порогу.

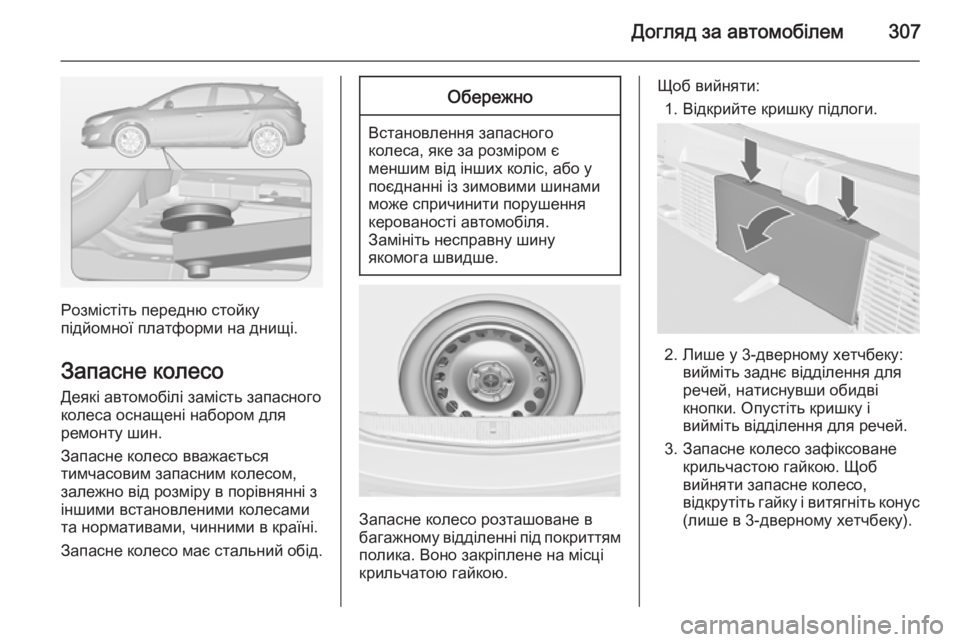

Догляд за автомобілем307
Розмістіть передню стойку
підйомної платформи на днищі.
Запасне колесо Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Запасне колесо вважається
тимчасовим запасним колесом,
залежно від розміру в порівнянні з
іншими встановленими колесами
та нормативами, чинними в країні.
Запасне колесо має стальний обід.
Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо розташоване в
багажному відділенні під покриттям
полика. Воно закріплене на місці
крильчатою гайкою.
Щоб вийняти:
1. Відкрийте кришку підлоги.
2. Лише у 3-дверному хетчбеку: вийміть заднє відділення для
речей, натиснувши обидві
кнопки. Опустіть кришку і
вийміть відділення для речей.
3. Запасне колесо зафіксоване крильчастою гайкою. Щоб
вийняти запасне колесо,
відкрутіть гайку і витягніть конус
(лише в 3-дверному хетчбеку).

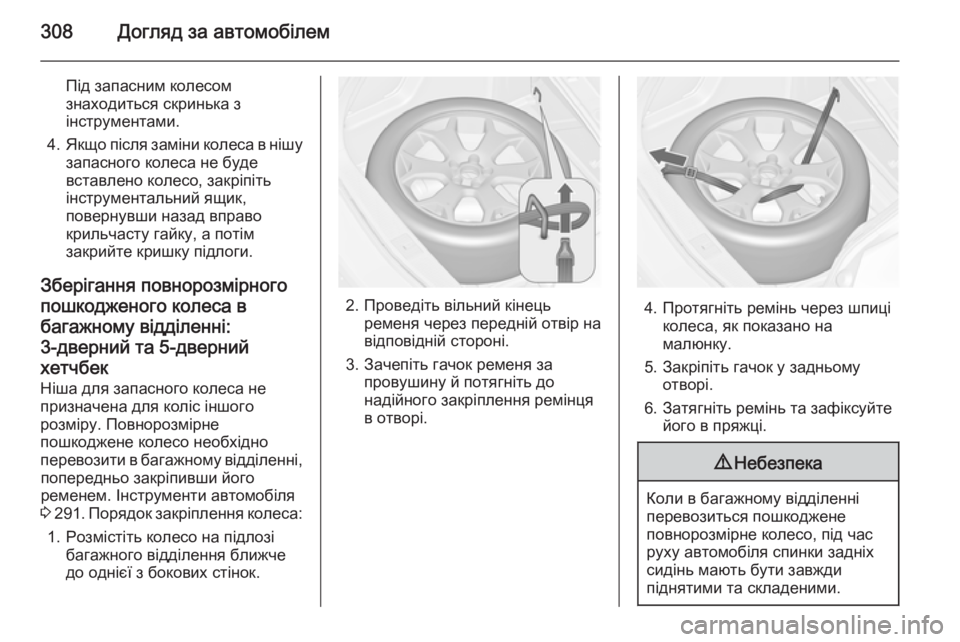

308Догляд за автомобілем
Під запасним колесом
знаходиться скринька з
інструментами.
4. Якщо після заміни колеса в нішу
запасного колеса не буде
вставлено колесо, закріпіть
інструментальний ящик,
повернувши назад вправо
крильчасту гайку, а потім закрийте кришку підлоги.
Зберігання повнорозмірного
пошкодженого колеса в багажному відділенні:3-дверний та 5-дверний
хетчбек Ніша для запасного колеса не
призначена для коліс іншого
розміру. Повнорозмірне
пошкоджене колесо необхідно
перевозити в багажному відділенні, попередньо закріпивши його
ременем. Інструменти автомобіля
3 291 . Порядок закріплення колеса:
1. Розмістіть колесо на підлозі багажного відділення ближче
до однієї з бокових стінок.
2. Проведіть вільний кінець ременя через передній отвір на
відповідній стороні.
3. Зачепіть гачок ременя за провушину й потягніть до
надійного закріплення ремінця
в отворі.4. Протягніть ремінь через шпиці колеса, як показано на
малюнку.
5. Закріпіть гачок у задньому отворі.
6. Затягніть ремінь та зафіксуйте його в пряжці.
9 Небезпека
Коли в багажному відділенні
перевозиться пошкоджене
повнорозмірне колесо, під час
руху автомобіля спинки задніх
сидінь мають бути завжди
піднятими та складеними.
