Fahrzeugwartung279

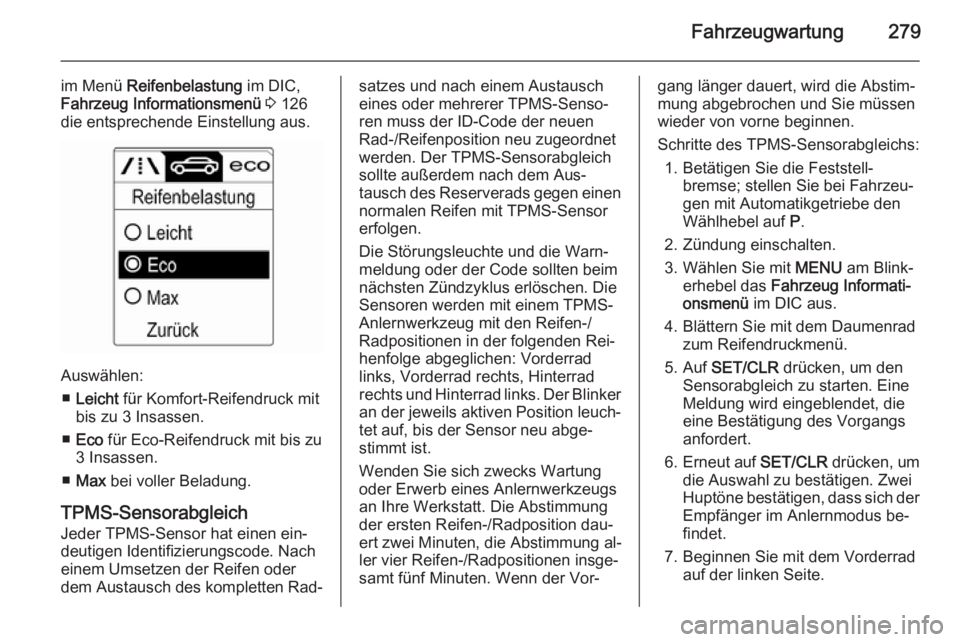

im Menü Reifenbelastung im DIC,
Fahrzeug Informationsmenü 3 126
die entsprechende Einstellung aus.
Auswählen:
■ Leicht für Komfort-Reifendruck mit
bis zu 3 Insassen.
■ Eco für Eco-Reifendruck mit bis zu
3 Insassen.
■ Max bei voller Beladung.
TPMS-Sensorabgleich Jeder TPMS-Sensor hat einen ein‐
deutigen Identifizierungscode. Nach
einem Umsetzen der Reifen oder
dem Austausch des kompletten Rad‐
satzes und nach einem Austausch eines oder mehrerer TPMS-Senso‐
ren muss der ID-Code der neuen
Rad-/Reifenposition neu zugeordnet
werden. Der TPMS-Sensorabgleich
sollte außerdem nach dem Aus‐
tausch des Reserverads gegen einen
normalen Reifen mit TPMS-Sensor
erfolgen.
Die Störungsleuchte und die Warn‐
meldung oder der Code sollten beim
nächsten Zündzyklus erlöschen. Die
Sensoren werden mit einem TPMS-
Anlernwerkzeug mit den Reifen-/
Radpositionen in der folgenden Rei‐
henfolge abgeglichen: Vorderrad
links, Vorderrad rechts, Hinterrad
rechts und Hinterrad links. Der Blinker an der jeweils aktiven Position leuch‐
tet auf, bis der Sensor neu abge‐
stimmt ist.
Wenden Sie sich zwecks Wartung oder Erwerb eines Anlernwerkzeugs
an Ihre Werkstatt. Die Abstimmung
der ersten Reifen-/Radposition dau‐
ert zwei Minuten, die Abstimmung al‐
ler vier Reifen-/Radpositionen insge‐
samt fünf Minuten. Wenn der Vor‐gang länger dauert, wird die Abstim‐
mung abgebrochen und Sie müssen
wieder von vorne beginnen.
Schritte des TPMS-Sensorabgleichs: 1. Betätigen Sie die Feststell‐ bremse; stellen Sie bei Fahrzeu‐gen mit Automatikgetriebe den
Wählhebel auf P.
2. Zündung einschalten.
3. Wählen Sie mit MENU am Blink‐
erhebel das Fahrzeug Informati‐
onsmenü im DIC aus.
4. Blättern Sie mit dem Daumenrad zum Reifendruckmenü.
5. Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung wird eingeblendet, die
eine Bestätigung des Vorgangs
anfordert.
6. Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei
Huptöne bestätigen, dass sich der
Empfänger im Anlernmodus be‐
findet.
7. Beginnen Sie mit dem Vorderrad auf der linken Seite.
Page 282 of 355

280Fahrzeugwartung

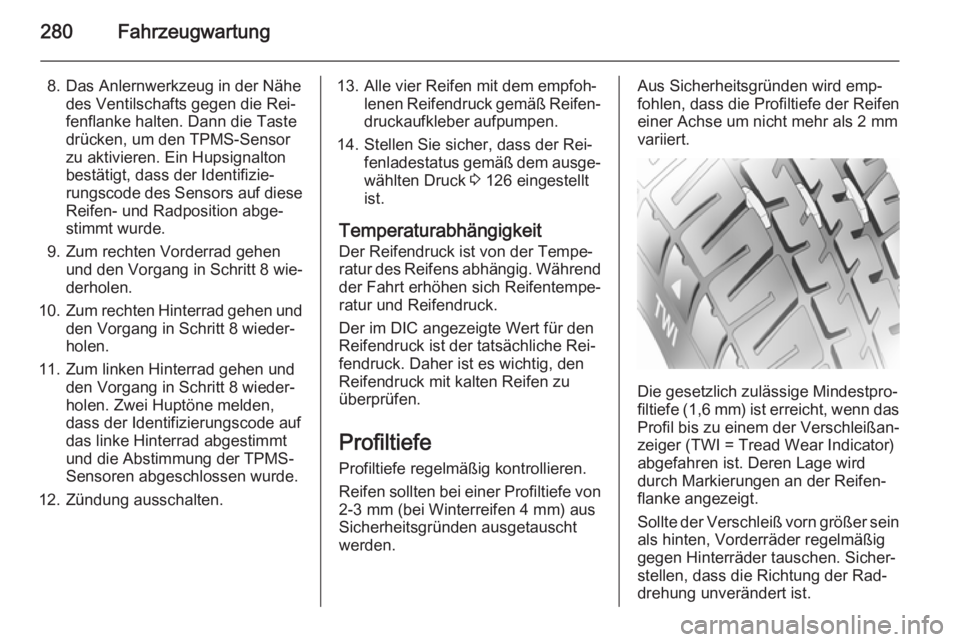

8. Das Anlernwerkzeug in der Nähedes Ventilschafts gegen die Rei‐
fenflanke halten. Dann die Taste
drücken, um den TPMS-Sensor
zu aktivieren. Ein Hupsignalton
bestätigt, dass der Identifizie‐
rungscode des Sensors auf diese
Reifen- und Radposition abge‐
stimmt wurde.
9. Zum rechten Vorderrad gehen und den Vorgang in Schritt 8 wie‐derholen.
10. Zum rechten Hinterrad gehen und
den Vorgang in Schritt 8 wieder‐
holen.
11. Zum linken Hinterrad gehen und den Vorgang in Schritt 8 wieder‐
holen. Zwei Huptöne melden,
dass der Identifizierungscode auf
das linke Hinterrad abgestimmt
und die Abstimmung der TPMS-
Sensoren abgeschlossen wurde.
12. Zündung ausschalten.13. Alle vier Reifen mit dem empfoh‐ lenen Reifendruck gemäß Reifen‐
druckaufkleber aufpumpen.
14. Stellen Sie sicher, dass der Rei‐ fenladestatus gemäß dem ausge‐
wählten Druck 3 126 eingestellt
ist.
Temperaturabhängigkeit Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck.
Der im DIC angezeigte Wert für den Reifendruck ist der tatsächliche Rei‐
fendruck. Daher ist es wichtig, den
Reifendruck mit kalten Reifen zu
überprüfen.
Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten bei einer Profiltiefe von
2-3 mm (bei Winterreifen 4 mm) aus
Sicherheitsgründen ausgetauscht
werden.Aus Sicherheitsgründen wird emp‐
fohlen, dass die Profiltiefe der Reifen
einer Achse um nicht mehr als 2 mm
variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem der Verschleißan‐zeiger (TWI = Tread Wear Indicator)
abgefahren ist. Deren Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der Rad‐
drehung unverändert ist.
Page 283 of 355

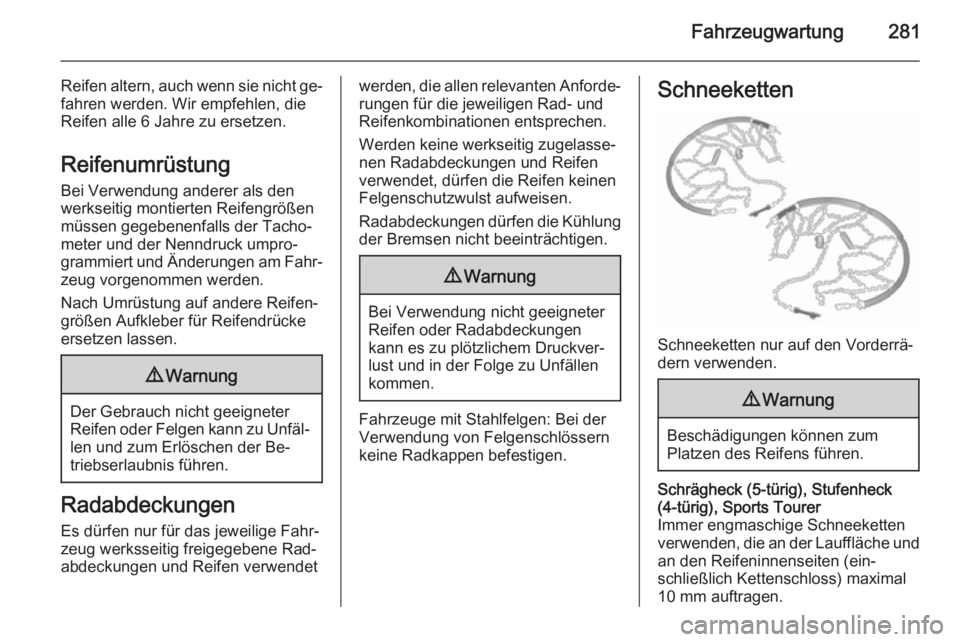

Fahrzeugwartung281
Reifen altern, auch wenn sie nicht ge‐
fahren werden. Wir empfehlen, die
Reifen alle 6 Jahre zu ersetzen.
Reifenumrüstung
Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐
zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der Be‐
triebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene Rad‐
abdeckungen und Reifen verwendet
werden, die allen relevanten Anforde‐ rungen für die jeweiligen Rad- und
Reifenkombinationen entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Stahlfelgen: Bei der
Verwendung von Felgenschlössern
keine Radkappen befestigen.
Schneeketten
Schneeketten nur auf den Vorderrä‐
dern verwenden.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schrägheck (5-türig), Stufenheck
(4-türig), Sports Tourer
Immer engmaschige Schneeketten
verwenden, die an der Lauffläche und
an den Reifeninnenseiten (ein‐
schließlich Kettenschloss) maximal
10 mm auftragen.
Page 284 of 355

282Fahrzeugwartung

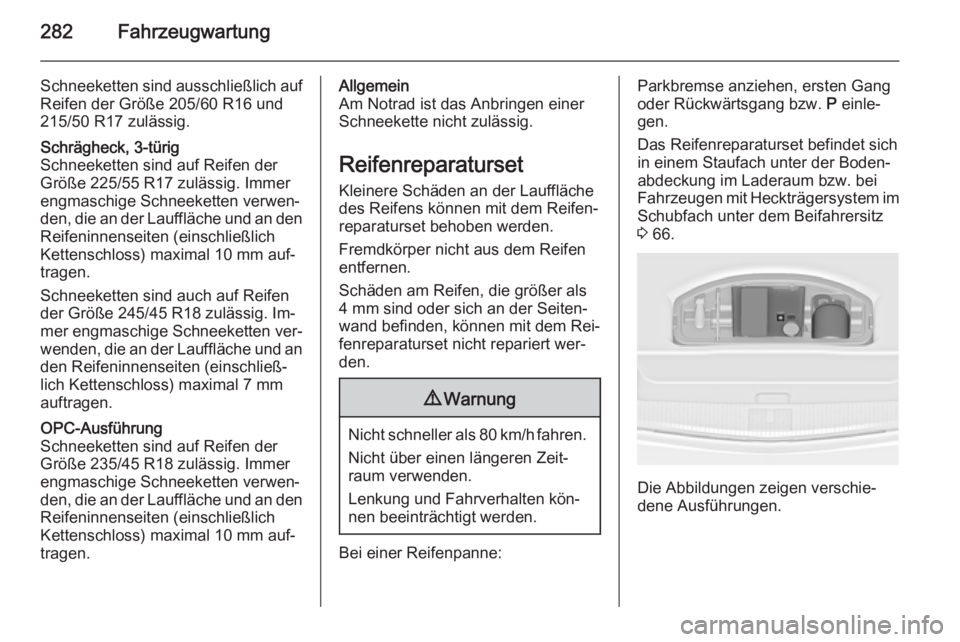

Schneeketten sind ausschließlich auf
Reifen der Größe 205/60 R16 und
215/50 R17 zulässig.Schrägheck, 3-türig
Schneeketten sind auf Reifen der
Größe 225/55 R17 zulässig. Immer
engmaschige Schneeketten verwen‐
den, die an der Lauffläche und an den
Reifeninnenseiten (einschließlich
Kettenschloss) maximal 10 mm auf‐
tragen.
Schneeketten sind auch auf Reifen
der Größe 245/45 R18 zulässig. Im‐
mer engmaschige Schneeketten ver‐
wenden, die an der Lauffläche und an den Reifeninnenseiten (einschließ‐
lich Kettenschloss) maximal 7 mm
auftragen.OPC-Ausführung
Schneeketten sind auf Reifen der Größe 235/45 R18 zulässig. Immer
engmaschige Schneeketten verwen‐
den, die an der Lauffläche und an den
Reifeninnenseiten (einschließlich
Kettenschloss) maximal 10 mm auf‐
tragen.Allgemein
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem Rei‐
fenreparaturset nicht repariert wer‐
den.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten kön‐
nen beeinträchtigt werden.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Das Reifenreparaturset befindet sich in einem Staufach unter der Boden‐abdeckung im Laderaum bzw. bei
Fahrzeugen mit Heckträgersystem im Schubfach unter dem Beifahrersitz
3 66.
Die Abbildungen zeigen verschie‐
dene Ausführungen.
Page 285 of 355

Fahrzeugwartung283

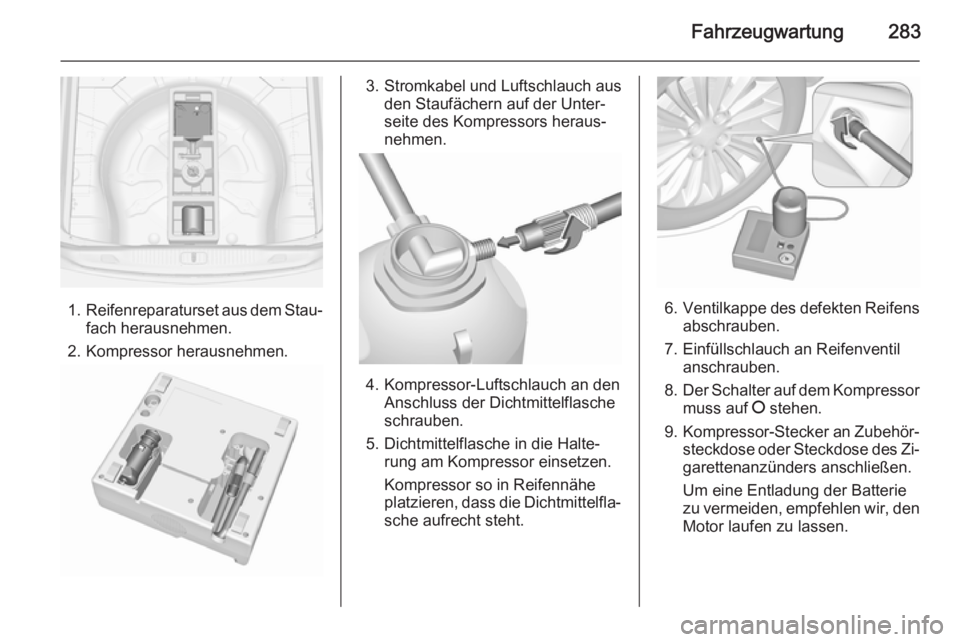

1.Reifenreparaturset aus dem Stau‐
fach herausnehmen.
2. Kompressor herausnehmen.
3. Stromkabel und Luftschlauch aus den Staufächern auf der Unter‐
seite des Kompressors heraus‐
nehmen.
4. Kompressor-Luftschlauch an den Anschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in die Halte‐ rung am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
9. Kompressor-Stecker an Zubehör‐
steckdose oder Steckdose des Zi‐ garettenanzünders anschließen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.
Page 286 of 355

284Fahrzeugwartung

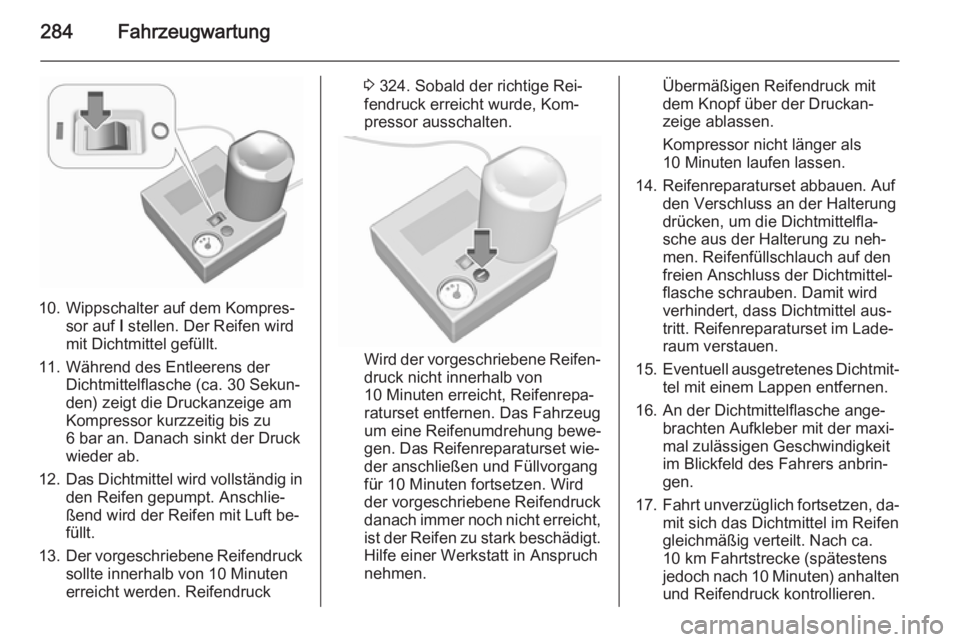

10. Wippschalter auf dem Kompres‐sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
11. Während des Entleerens der Dichtmittelflasche (ca. 30 Sekun‐
den) zeigt die Druckanzeige am
Kompressor kurzzeitig bis zu
6 bar an. Danach sinkt der Druck
wieder ab.
12. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
13. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
3 324. Sobald der richtige Rei‐
fendruck erreicht wurde, Kom‐
pressor ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, Reifenrepa‐
raturset entfernen. Das Fahrzeug
um eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset wie‐
der anschließen und Füllvorgang
für 10 Minuten fortsetzen. Wird
der vorgeschriebene Reifendruck
danach immer noch nicht erreicht,
ist der Reifen zu stark beschädigt. Hilfe einer Werkstatt in Anspruch
nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.
Kompressor nicht länger als
10 Minuten laufen lassen.
14. Reifenreparaturset abbauen. Auf den Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu neh‐
men. Reifenfüllschlauch auf den freien Anschluss der Dichtmittel‐
flasche schrauben. Damit wird
verhindert, dass Dichtmittel aus‐
tritt. Reifenreparaturset im Lade‐ raum verstauen.
15. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
16. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
17. Fahrt unverzüglich fortsetzen, da‐
mit sich das Dichtmittel im Reifen
gleichmäßig verteilt. Nach ca.
10 km Fahrtstrecke (spätestens
jedoch nach 10 Minuten) anhalten
und Reifendruck kontrollieren.
Page 287 of 355

Fahrzeugwartung285

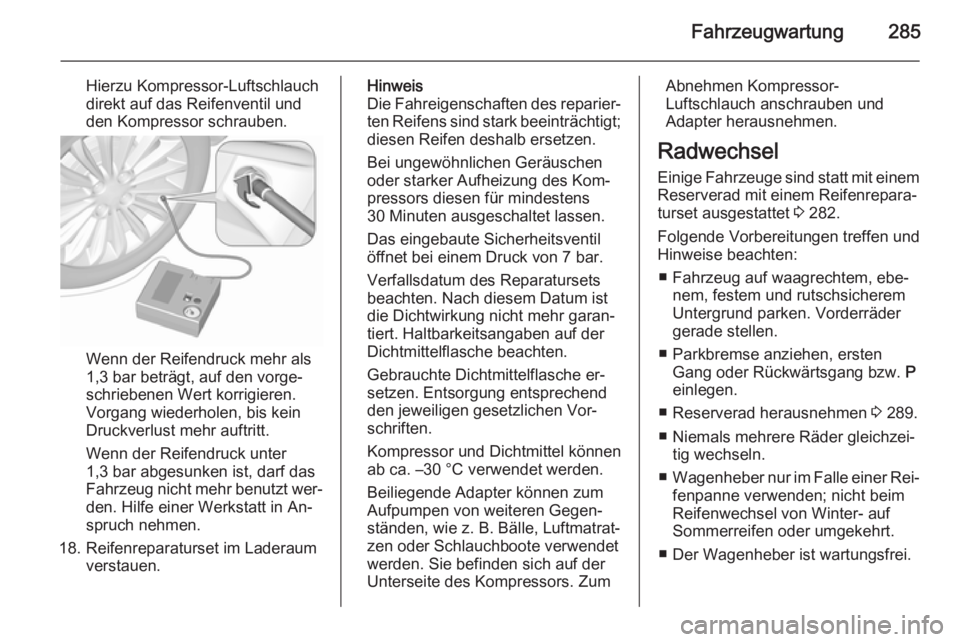

Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt wer‐
den. Hilfe einer Werkstatt in An‐
spruch nehmen.
18. Reifenreparaturset im Laderaum verstauen.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt; diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des Kom‐ pressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche er‐
setzen. Entsorgung entsprechend
den jeweiligen gesetzlichen Vor‐
schriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.
Beiliegende Adapter können zum Aufpumpen von weiteren Gegen‐
ständen, wie z. B. Bälle, Luftmatrat‐
zen oder Schlauchboote verwendet
werden. Sie befinden sich auf der
Unterseite des Kompressors. ZumAbnehmen Kompressor-
Luftschlauch anschrauben und
Adapter herausnehmen.
Radwechsel
Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 282.
Folgende Vorbereitungen treffen und Hinweise beachten:
■ Fahrzeug auf waagrechtem, ebe‐ nem, festem und rutschsicherem
Untergrund parken. Vorderräder
gerade stellen.
■ Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw. P
einlegen.
■ Reserverad herausnehmen 3 289.
■ Niemals mehrere Räder gleichzei‐ tig wechseln.
■ Wagenheber nur im Falle einer Rei‐
fenpanne verwenden; nicht beim
Reifenwechsel von Winter- auf Sommerreifen oder umgekehrt.
■ Der Wagenheber ist wartungsfrei.
Page 288 of 355

286Fahrzeugwartung
■ Bei weichem Untergrund eine sta‐bile, maximal 1 cm dicke Unterlage
unter den Wagenheber legen.
■ Vor dem Verwenden des Wagen‐ hebers alle schweren Gegenstän‐
dige aus dem Fahrzeug entfernen.
■ Im angehobenen Fahrzeug dürfen sich keine Personen oder Tiere auf‐
halten.
■ Nicht unter das angehobene Fahr‐ zeug kriechen.
■ Angehobenes Fahrzeug nicht star‐ ten.
■ Vor dem Montieren des Rades Radmuttern und Gewinde mit
einem sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und Ke‐
gel der Radmutter nicht mit Fett
schmieren.
1. Radmutternkappen mit Schrau‐
bendreher lösen und abnehmen.
Die Radabdeckung abziehen.
Wagenwerkzeug 3 273.
Leichtmetallräder: Radmuttern‐
kappen mit Schraubendreher lö‐
sen und abnehmen. Dabei zum
Schutz der Felge weichen Lappen zwischen Schraubendreher und
Leichtmetallrad legen.
Leichtmetallräder mit Radzierkap‐
pen in der Mitte: Radzierkappe lö‐ sen. Dazu Abzieher in die Aus‐
sparung des Markenemblems
stecken und daran ziehen. Wa‐
genwerkzeug 3 273.
2. Je nach Ausführung ist das Fahr‐ zeug mit einem der zwei Wagen‐
heber- und Radschraubenschlüs‐
selmodellen ausgestattet; Wa‐
genwerkzeug 3 273.
Variante 1a mit festem
Radschlüssel:
Radschraubenschlüssel anset‐
zen und sicherstellen, dass er gut
sitzt. Jede Radmutter um eine
halbe Drehung lösen.
Varianten 1b, 2 und 3 mit klappbarem Radschlüssel:
Page 289 of 355

Fahrzeugwartung287

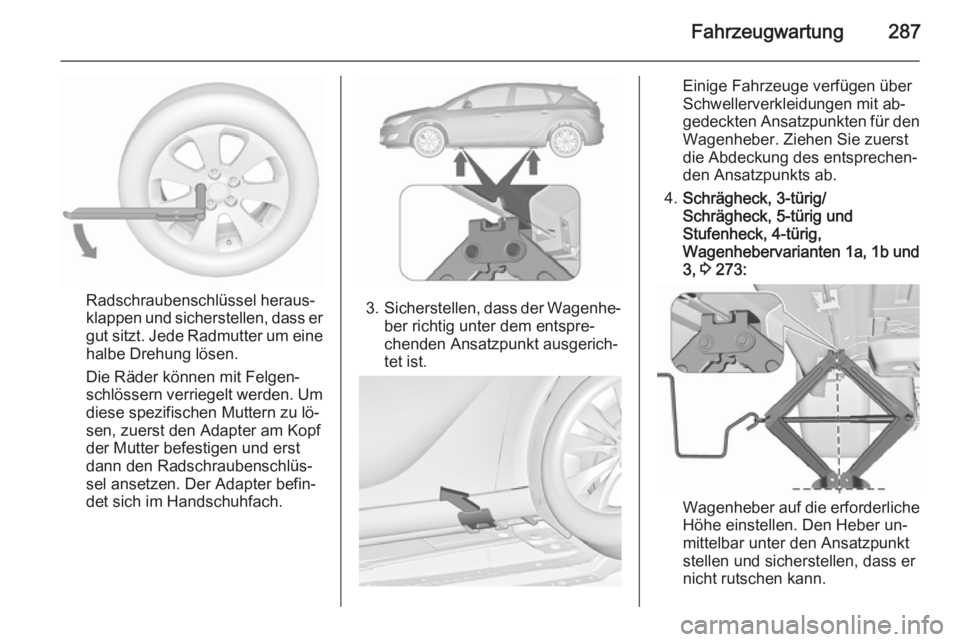

Radschraubenschlüssel heraus‐
klappen und sicherstellen, dass er
gut sitzt. Jede Radmutter um eine
halbe Drehung lösen.
Die Räder können mit Felgen‐
schlössern verriegelt werden. Um diese spezifischen Muttern zu lö‐
sen, zuerst den Adapter am Kopf
der Mutter befestigen und erst
dann den Radschraubenschlüs‐
sel ansetzen. Der Adapter befin‐
det sich im Handschuhfach.3. Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Ansatzpunkt ausgerich‐
tet ist.
Einige Fahrzeuge verfügen über
Schwellerverkleidungen mit ab‐
gedeckten Ansatzpunkten für den
Wagenheber. Ziehen Sie zuerst
die Abdeckung des entsprechen‐
den Ansatzpunkts ab.
4. Schrägheck, 3-türig/
Schrägheck, 5-türig und
Stufenheck, 4-türig,
Wagenhebervarianten 1a , 1b und
3, 3 273:
Wagenheber auf die erforderliche
Höhe einstellen. Den Heber un‐
mittelbar unter den Ansatzpunkt
stellen und sicherstellen, dass er
nicht rutschen kann.
Page 290 of 355

288Fahrzeugwartung

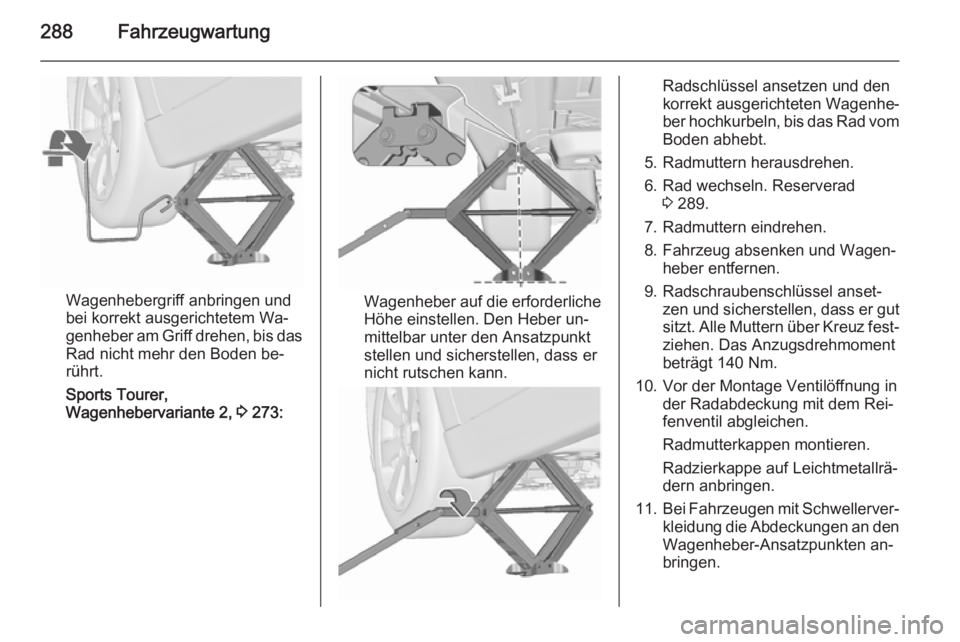

Wagenhebergriff anbringen und
bei korrekt ausgerichtetem Wa‐
genheber am Griff drehen, bis das
Rad nicht mehr den Boden be‐
rührt.
Sports Tourer,
Wagenhebervariante 2, 3 273:Wagenheber auf die erforderliche
Höhe einstellen. Den Heber un‐
mittelbar unter den Ansatzpunkt
stellen und sicherstellen, dass er
nicht rutschen kann.
Radschlüssel ansetzen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
5. Radmuttern herausdrehen.
6. Rad wechseln. Reserverad 3 289.
7. Radmuttern eindrehen.
8. Fahrzeug absenken und Wagen‐ heber entfernen.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gutsitzt. Alle Muttern über Kreuz fest‐ziehen. Das Anzugsdrehmoment
beträgt 140 Nm.
10. Vor der Montage Ventilöffnung in der Radabdeckung mit dem Rei‐
fenventil abgleichen.
Radmutterkappen montieren.
Radzierkappe auf Leichtmetallrä‐
dern anbringen.
11. Bei Fahrzeugen mit Schwellerver‐
kleidung die Abdeckungen an den
Wagenheber-Ansatzpunkten an‐
bringen.
