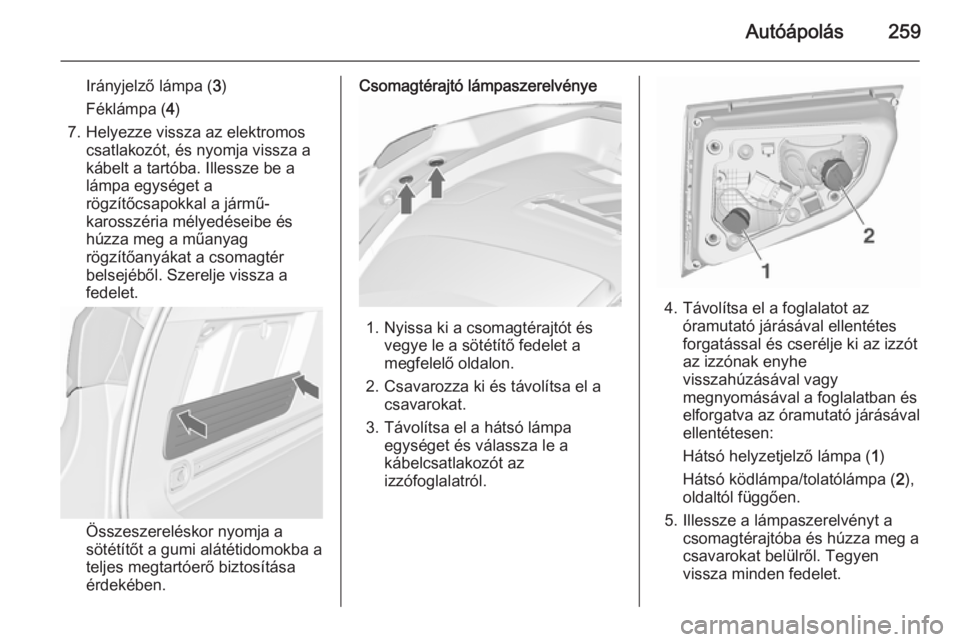

Autóápolás259
Irányjelző lámpa (3)
Féklámpa ( 4)
7. Helyezze vissza az elektromos csatlakozót, és nyomja vissza a
kábelt a tartóba. Illessze be a
lámpa egységet a
rögzítőcsapokkal a jármű-
karosszéria mélyedéseibe és
húzza meg a műanyag
rögzítőanyákat a csomagtér
belsejéből. Szerelje vissza a
fedelet.
Összeszereléskor nyomja a
sötétítőt a gumi alátétidomokba a teljes megtartóerő biztosítása
érdekében.
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót és vegye le a sötétítő fedelet a
megfelelő oldalon.
2. Csavarozza ki és távolítsa el a csavarokat.
3. Távolítsa el a hátsó lámpa egységet és válassza le akábelcsatlakozót az
izzófoglalatról.
4. Távolítsa el a foglalatot az óramutató járásával ellentétes
forgatással és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
5. Illessze a lámpaszerelvényt a csomagtérajtóba és húzza meg a
csavarokat belülről. Tegyen
vissza minden fedelet.

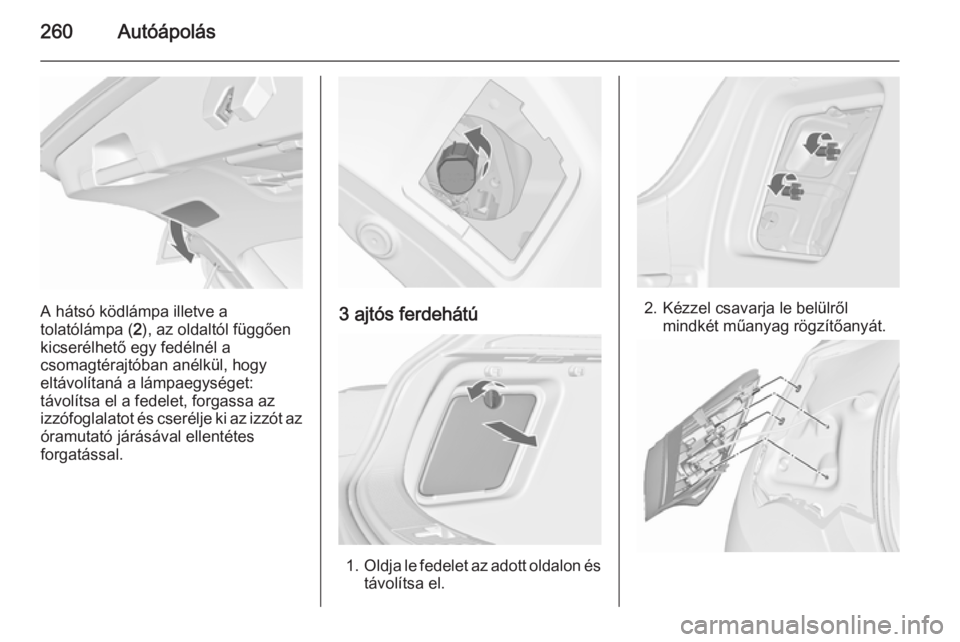

260Autóápolás
A hátsó ködlámpa illetve a
tolatólámpa ( 2), az oldaltól függően
kicserélhető egy fedélnél a
csomagtérajtóban anélkül, hogy
eltávolítaná a lámpaegységet:
távolítsa el a fedelet, forgassa az
izzófoglalatot és cserélje ki az izzót az óramutató járásával ellentétes
forgatással.3 ajtós ferdehátú
1. Oldja le fedelet az adott oldalon és
távolítsa el.
2. Kézzel csavarja le belülről mindkét műanyag rögzítőanyát.

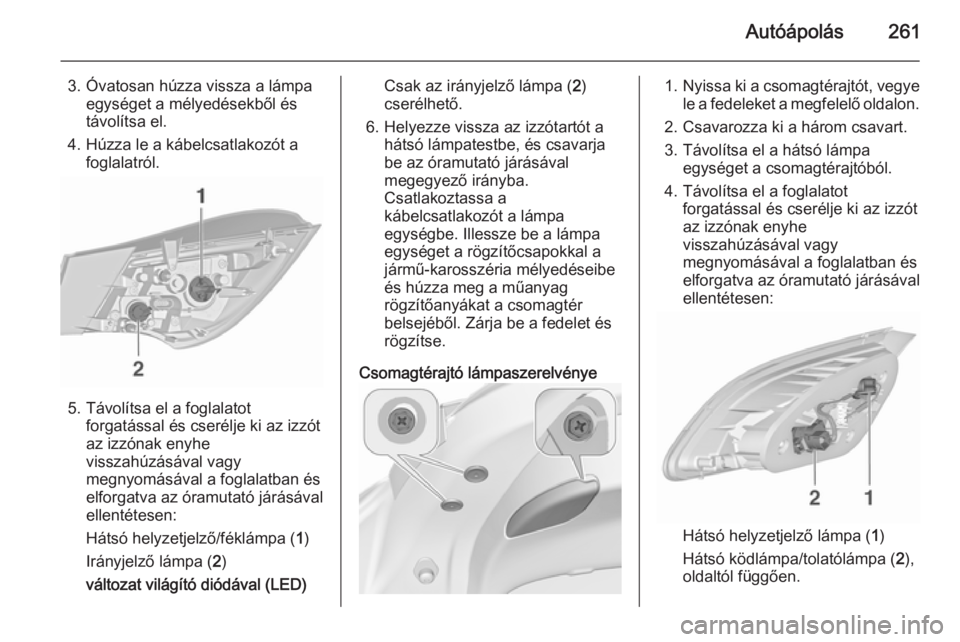

Autóápolás261
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Húzza le a kábelcsatlakozót a foglalatról.
5. Távolítsa el a foglalatotforgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
változat világító diódával (LED)
Csak az irányjelző lámpa ( 2)
cserélhető.
6. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja
be az óramutató járásával
megegyező irányba.
Csatlakoztassa a
kábelcsatlakozót a lámpa
egységbe. Illessze be a lámpa
egységet a rögzítőcsapokkal a
jármű-karosszéria mélyedéseibe
és húzza meg a műanyag
rögzítőanyákat a csomagtér
belsejéből. Zárja be a fedelet és
rögzítse.
Csomagtérajtó lámpaszerelvénye1. Nyissa ki a csomagtérajtót, vegye
le a fedeleket a megfelelő oldalon.
2. Csavarozza ki a három csavart.
3. Távolítsa el a hátsó lámpa egységet a csomagtérajtóból.
4. Távolítsa el a foglalatot forgatással és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.

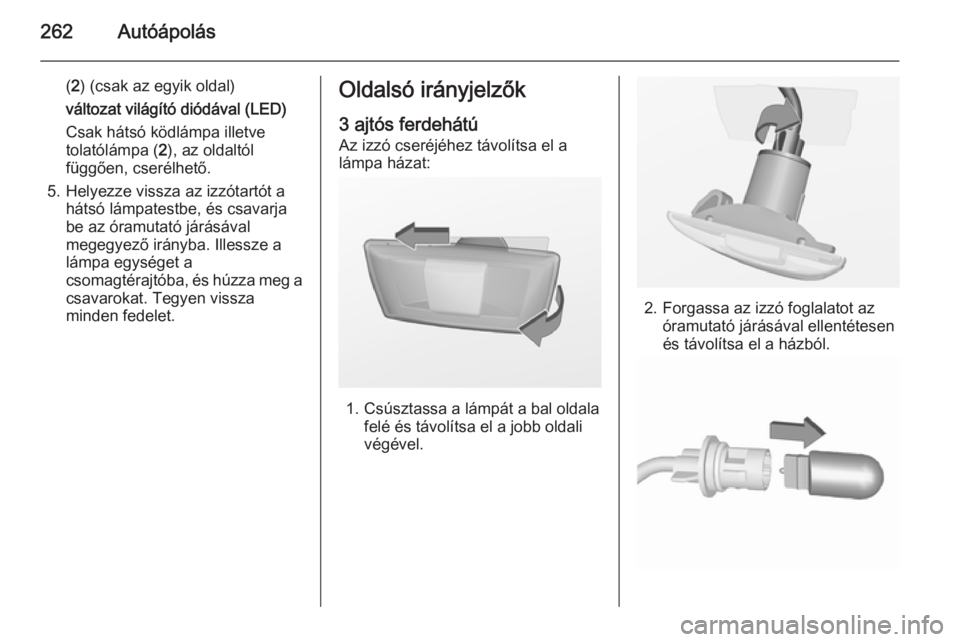

262Autóápolás
(2 ) (csak az egyik oldal)
változat világító diódával (LED)
Csak hátsó ködlámpa illetve
tolatólámpa ( 2), az oldaltól
függően, cserélhető.
5. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja
be az óramutató járásával
megegyező irányba. Illessze a
lámpa egységet a
csomagtérajtóba, és húzza meg a
csavarokat. Tegyen vissza
minden fedelet.Oldalsó irányjelzők
3 ajtós ferdehátú Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.

Autóápolás263
3. Húzza ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.

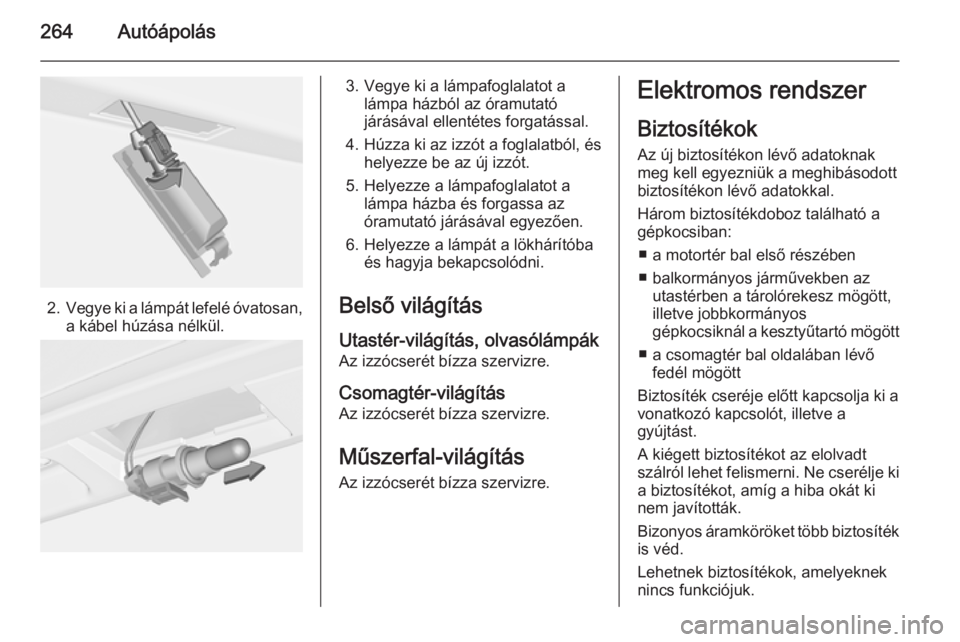

264Autóápolás
2.Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal-világítás Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
■ a motortér bal első részében
■ balkormányos járművekben az utastérben a tárolórekesz mögött,
illetve jobbkormányos
gépkocsiknál a kesztyűtartó mögött
■ a csomagtér bal oldalában lévő fedél mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.

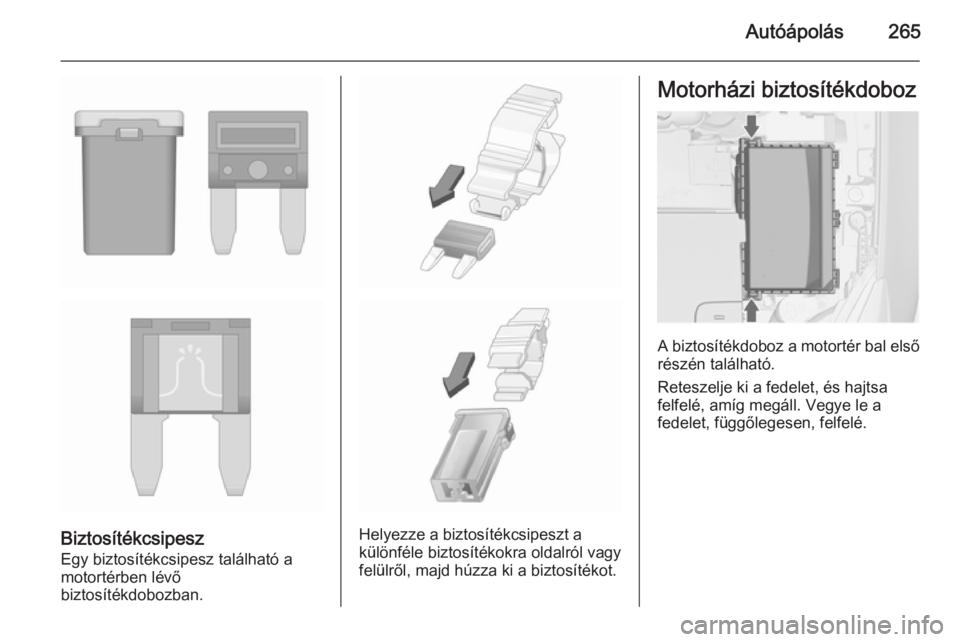

Autóápolás265
BiztosítékcsipeszEgy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.

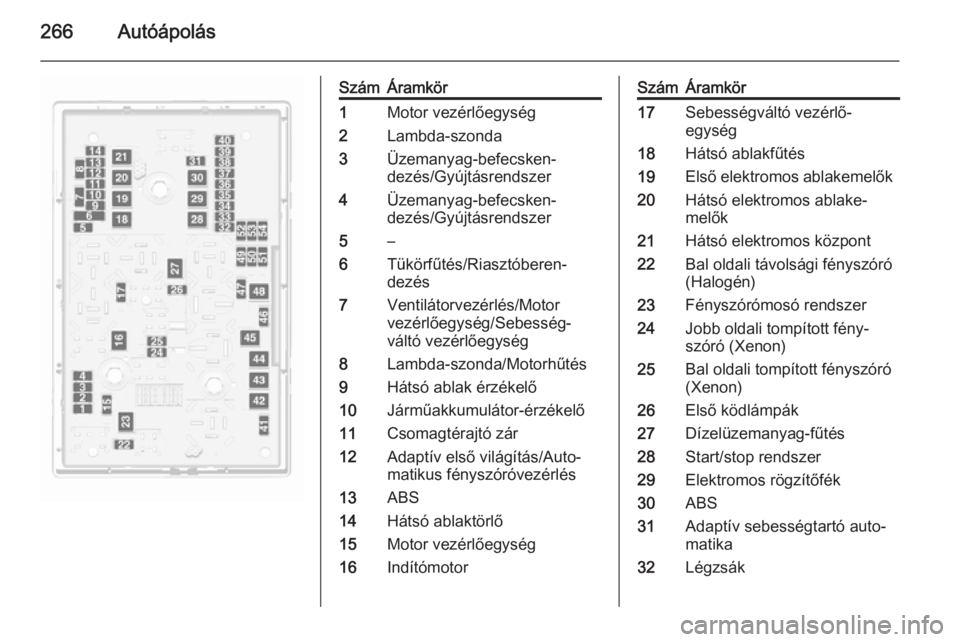

266Autóápolás
SzámÁramkör1Motor vezérlőegység2Lambda-szonda3Üzemanyag-befecsken‐
dezés/Gyújtásrendszer4Üzemanyag-befecsken‐
dezés/Gyújtásrendszer5–6Tükörfűtés/Riasztóberen‐
dezés7Ventilátorvezérlés/Motor
vezérlőegység/Sebesség‐
váltó vezérlőegység8Lambda-szonda/Motorhűtés9Hátsó ablak érzékelő10Járműakkumulátor-érzékelő11Csomagtérajtó zár12Adaptív első világítás/Auto‐
matikus fényszóróvezérlés13ABS14Hátsó ablaktörlő15Motor vezérlőegység16IndítómotorSzámÁramkör17Sebességváltó vezérlő‐
egység18Hátsó ablakfűtés19Első elektromos ablakemelők20Hátsó elektromos ablake‐
melők21Hátsó elektromos központ22Bal oldali távolsági fényszóró
(Halogén)23Fényszórómosó rendszer24Jobb oldali tompított fény‐
szóró (Xenon)25Bal oldali tompított fényszóró (Xenon)26Első ködlámpák27Dízelüzemanyag-fűtés28Start/stop rendszer29Elektromos rögzítőfék30ABS31Adaptív sebességtartó auto‐
matika32Légzsák

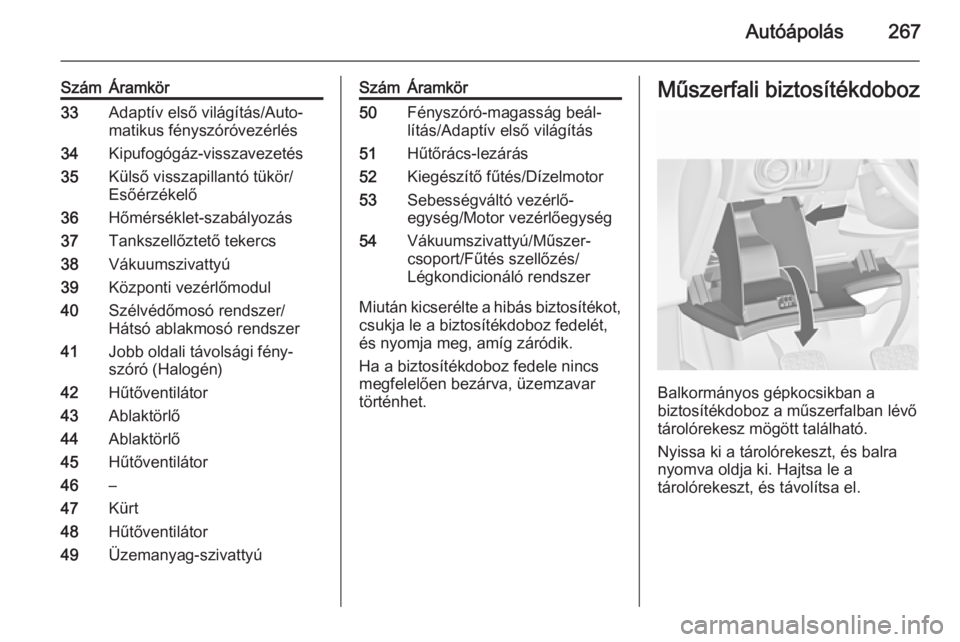

Autóápolás267
SzámÁramkör33Adaptív első világítás/Auto‐
matikus fényszóróvezérlés34Kipufogógáz-visszavezetés35Külső visszapillantó tükör/
Esőérzékelő36Hőmérséklet-szabályozás37Tankszellőztető tekercs38Vákuumszivattyú39Központi vezérlőmodul40Szélvédőmosó rendszer/
Hátsó ablakmosó rendszer41Jobb oldali távolsági fény‐
szóró (Halogén)42Hűtőventilátor43Ablaktörlő44Ablaktörlő45Hűtőventilátor46–47Kürt48Hűtőventilátor49Üzemanyag-szivattyúSzámÁramkör50Fényszóró-magasság beál‐
lítás/Adaptív első világítás51Hűtőrács-lezárás52Kiegészítő fűtés/Dízelmotor53Sebességváltó vezérlő‐
egység/Motor vezérlőegység54Vákuumszivattyú/Műszer‐
csoport/Fűtés szellőzés/
Légkondicionáló rendszer
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, és balra
nyomva oldja ki. Hajtsa le a
tárolórekeszt, és távolítsa el.

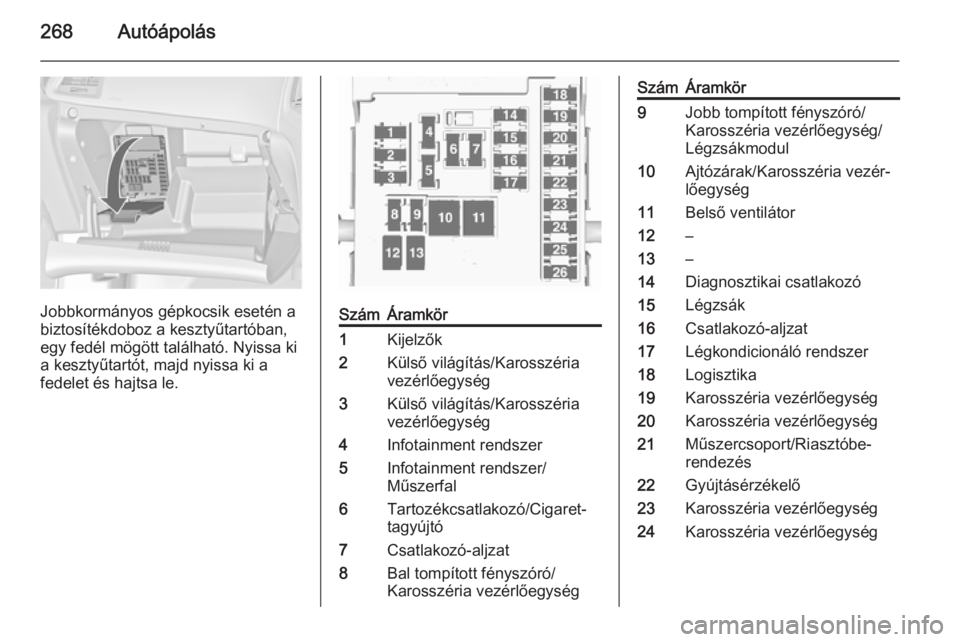

268Autóápolás
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.
SzámÁramkör1Kijelzők2Külső világítás/Karosszéria
vezérlőegység3Külső világítás/Karosszéria
vezérlőegység4Infotainment rendszer5Infotainment rendszer/
Műszerfal6Tartozékcsatlakozó/Cigaret‐
tagyújtó7Csatlakozó-aljzat8Bal tompított fényszóró/
Karosszéria vezérlőegységSzámÁramkör9Jobb tompított fényszóró/
Karosszéria vezérlőegység/
Légzsákmodul10Ajtózárak/Karosszéria vezér‐
lőegység11Belső ventilátor12–13–14Diagnosztikai csatlakozó15Légzsák16Csatlakozó-aljzat17Légkondicionáló rendszer18Logisztika19Karosszéria vezérlőegység20Karosszéria vezérlőegység21Műszercsoport/Riasztóbe‐
rendezés22Gyújtásérzékelő23Karosszéria vezérlőegység24Karosszéria vezérlőegység
