OPEL ASTRA J 2015.5 Manual de Instrucciones (in Spanish)

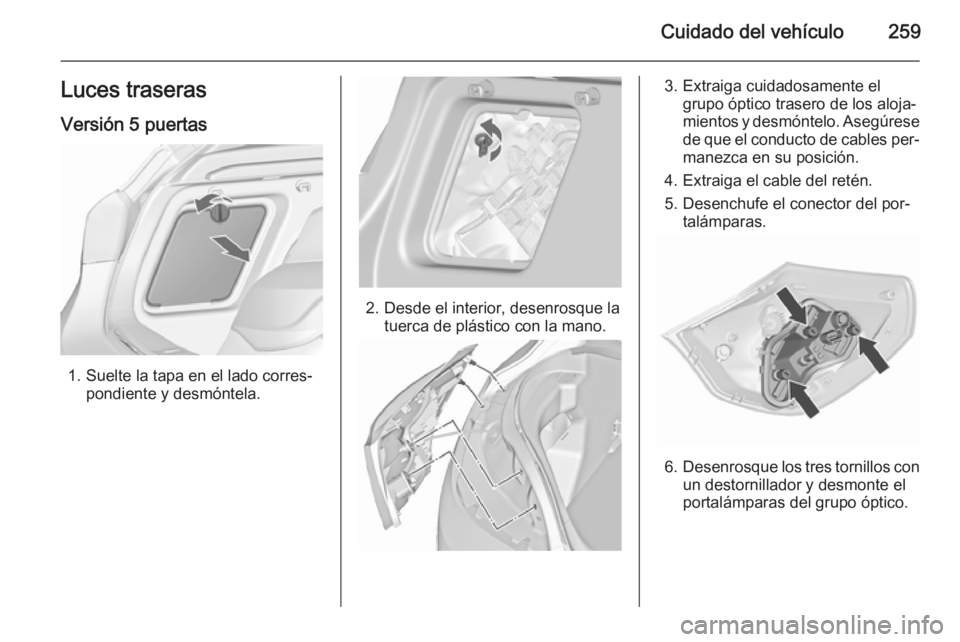

Cuidado del vehículo259Luces traserasVersión 5 puertas
1. Suelte la tapa en el lado corres‐ pondiente y desmóntela.
2. Desde el interior, desenrosque la tuerca de plástico con la mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables per‐ manezca en su posición.
4. Extraiga el cable del retén.
5. Desenchufe el conector del por‐ talámparas.
6. Desenrosque los tres tornillos con
un destornillador y desmonte el
portalámparas del grupo óptico.

260Cuidado del vehículo
7.Para desmontar y sustituir la bom‐
billa, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera ( 1)
Luz de freno ( 2)
Intermitente ( 3)
8. Inserte el portalámparas en el grupo óptico trasero y atorníllelo
en su posición. Enchufe el conec‐
tor del cableado y meta el cable
en el retén. Monte el grupo óptico con los pasadores de sujeción en
los huecos de la carrocería de ve‐
hículo y apriete la tuerca de fija‐
ción de plástico desde el interior
del compartimento de carga.
Cierre y enclave la tapa.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
la tapa y las dos tapas ciegas en el lado correspondiente.
2. Desenrosque y desmonte los tres
tornillos.
3. Desmonte el grupo óptico. Ase‐ gúrese de que el conducto de ca‐bles permanezca en su posición.
4. Presione el saliente de fijación y desmonte el portalámparas del
grupo óptico.

Cuidado del vehículo261
5.Para desmontar y sustituir la bom‐
billa, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
6. Inserte el portalámparas en el grupo óptico trasero. Monte el
grupo óptico en el portón trasero
y apriete los tornillos desde el in‐
terior. Acople todas las tapas.
Versión 4 puertas1. Desmonte la tapa del lado corres‐
pondiente.
2. Desde el interior, desenrosque las dos tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables per‐ manezca en su posición.
4. Desenchufe el conector del por‐ talámparas.

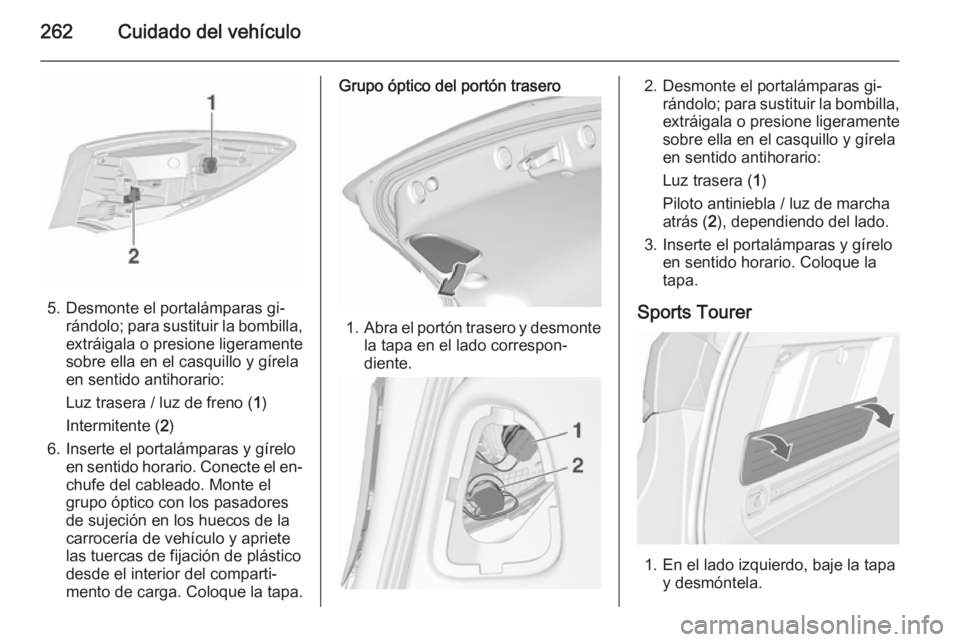

262Cuidado del vehículo
5. Desmonte el portalámparas gi‐rándolo; para sustituir la bombilla,
extráigala o presione ligeramente
sobre ella en el casquillo y gírela
en sentido antihorario:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
6. Inserte el portalámparas y gírelo en sentido horario. Conecte el en‐chufe del cableado. Monte el
grupo óptico con los pasadores
de sujeción en los huecos de la
carrocería de vehículo y apriete
las tuercas de fijación de plástico
desde el interior del comparti‐
mento de carga. Coloque la tapa.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
la tapa en el lado correspon‐
diente.
2. Desmonte el portalámparas gi‐ rándolo; para sustituir la bombilla,
extráigala o presione ligeramente
sobre ella en el casquillo y gírela
en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
3. Inserte el portalámparas y gírelo en sentido horario. Coloque la
tapa.
Sports Tourer
1. En el lado izquierdo, baje la tapa y desmóntela.

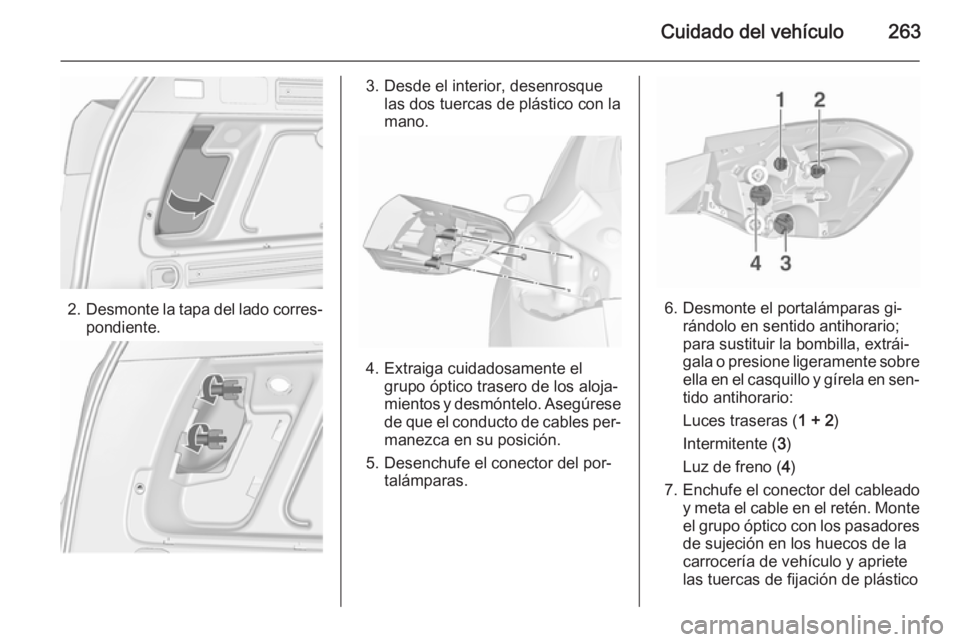

Cuidado del vehículo263
2.Desmonte la tapa del lado corres‐
pondiente.
3. Desde el interior, desenrosque las dos tuercas de plástico con la
mano.
4. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables per‐ manezca en su posición.
5. Desenchufe el conector del por‐ talámparas.
6. Desmonte el portalámparas gi‐ rándolo en sentido antihorario;
para sustituir la bombilla, extrái‐
gala o presione ligeramente sobre
ella en el casquillo y gírela en sen‐ tido antihorario:
Luces traseras ( 1 + 2)
Intermitente ( 3)
Luz de freno ( 4)
7. Enchufe el conector del cableado y meta el cable en el retén. Monte
el grupo óptico con los pasadores de sujeción en los huecos de la
carrocería de vehículo y apriete
las tuercas de fijación de plástico

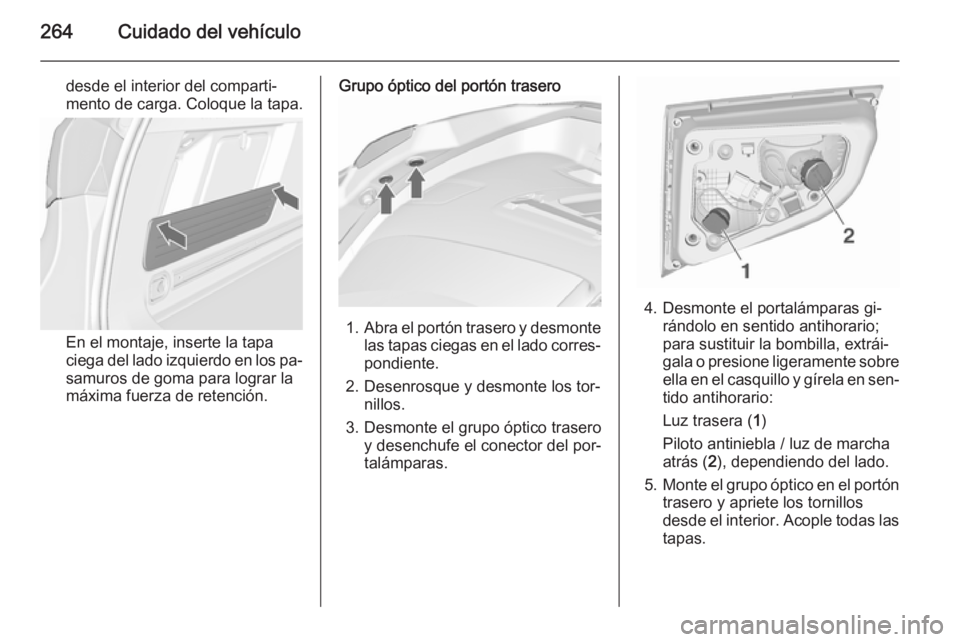

264Cuidado del vehículo
desde el interior del comparti‐
mento de carga. Coloque la tapa.
En el montaje, inserte la tapa
ciega del lado izquierdo en los pa‐
samuros de goma para lograr la
máxima fuerza de retención.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
las tapas ciegas en el lado corres‐ pondiente.
2. Desenrosque y desmonte los tor‐ nillos.
3. Desmonte el grupo óptico trasero y desenchufe el conector del por‐
talámparas.
4. Desmonte el portalámparas gi‐ rándolo en sentido antihorario;
para sustituir la bombilla, extrái‐
gala o presione ligeramente sobre
ella en el casquillo y gírela en sen‐
tido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
5. Monte el grupo óptico en el portón
trasero y apriete los tornillos
desde el interior. Acople todas las
tapas.

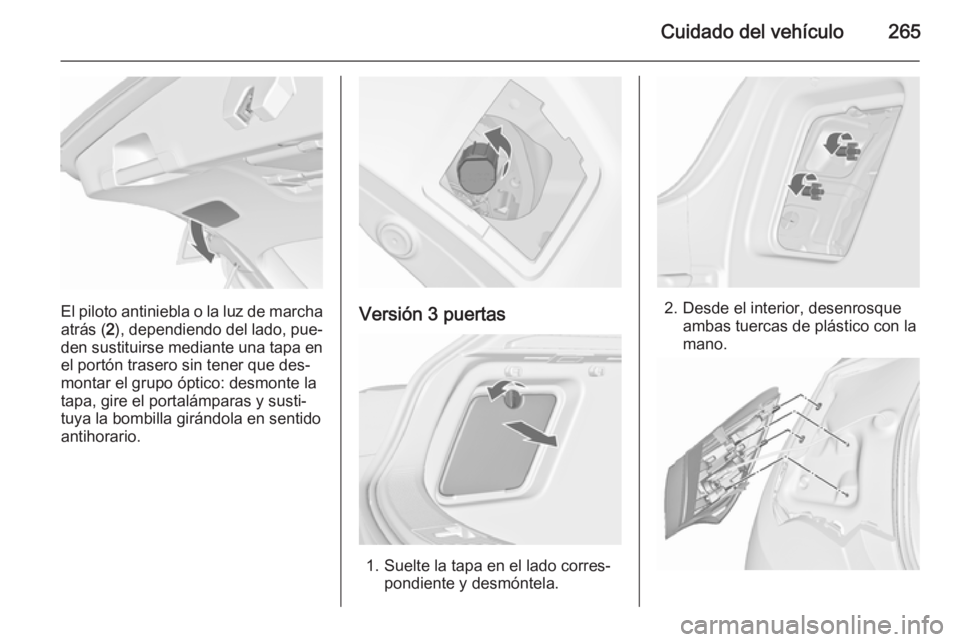

Cuidado del vehículo265
El piloto antiniebla o la luz de marchaatrás ( 2), dependiendo del lado, pue‐
den sustituirse mediante una tapa en el portón trasero sin tener que des‐
montar el grupo óptico: desmonte la
tapa, gire el portalámparas y susti‐
tuya la bombilla girándola en sentido
antihorario.Versión 3 puertas
1. Suelte la tapa en el lado corres‐ pondiente y desmóntela.
2. Desde el interior, desenrosqueambas tuercas de plástico con la
mano.

266Cuidado del vehículo
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Desenchufe el conector del por‐ talámparas.
5. Desmonte el portalámparas gi‐ rándolo; para sustituir la bombilla,
extráigala o presione ligeramente
sobre ella en el casquillo y gírela
en sentido antihorario:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
versión con diodo luminoso (LED)
Sólo se puede cambiar la bombi‐
lla del intermitente ( 2).
6. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Conecte el en‐
chufe en el grupo óptico. Monte el
grupo óptico con los pasadores
de sujeción en los huecos de la
carrocería de vehículo y apriete
las tuercas de fijación de plástico
desde el interior del comparti‐
mento de carga. Cierre y enclave
la tapa.
Grupo óptico del portón trasero1. Abra el portón trasero y desmonte
las tapas en el lado correspon‐
diente.
2. Desenrosque los tres tornillos.
3. Desmonte el grupo óptico trasero del portón trasero.
4. Desmonte el portalámparas gi‐ rándolo; para sustituir la bombilla,
extráigala o presione ligeramente
sobre ella en el casquillo y gírela
en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
( 2 ) (sólo en un lado)

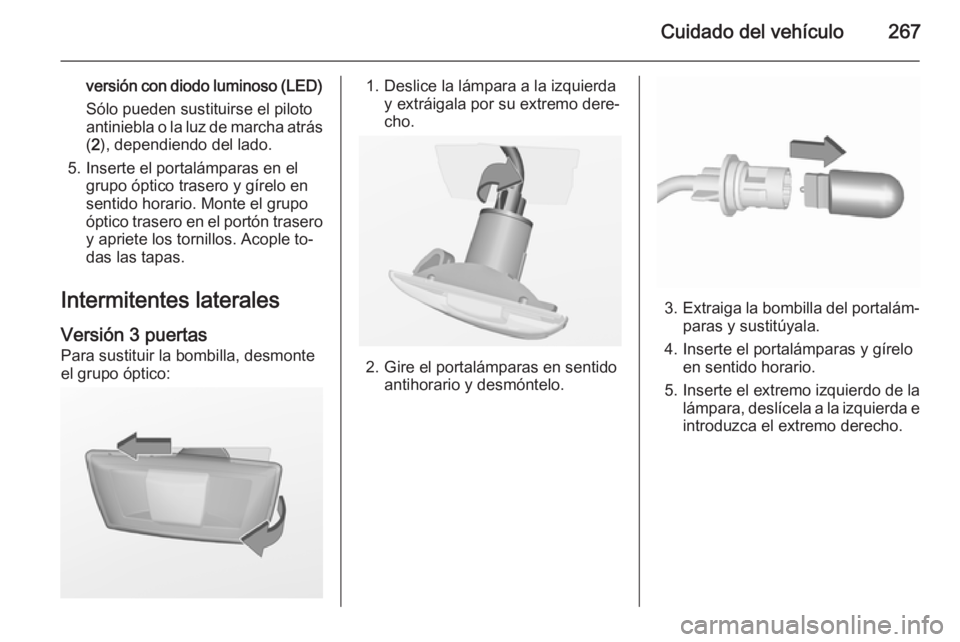

Cuidado del vehículo267
versión con diodo luminoso (LED)
Sólo pueden sustituirse el piloto
antiniebla o la luz de marcha atrás ( 2 ), dependiendo del lado.
5. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Monte el grupo
óptico trasero en el portón trasero
y apriete los tornillos. Acople to‐
das las tapas.
Intermitentes laterales
Versión 3 puertas Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.

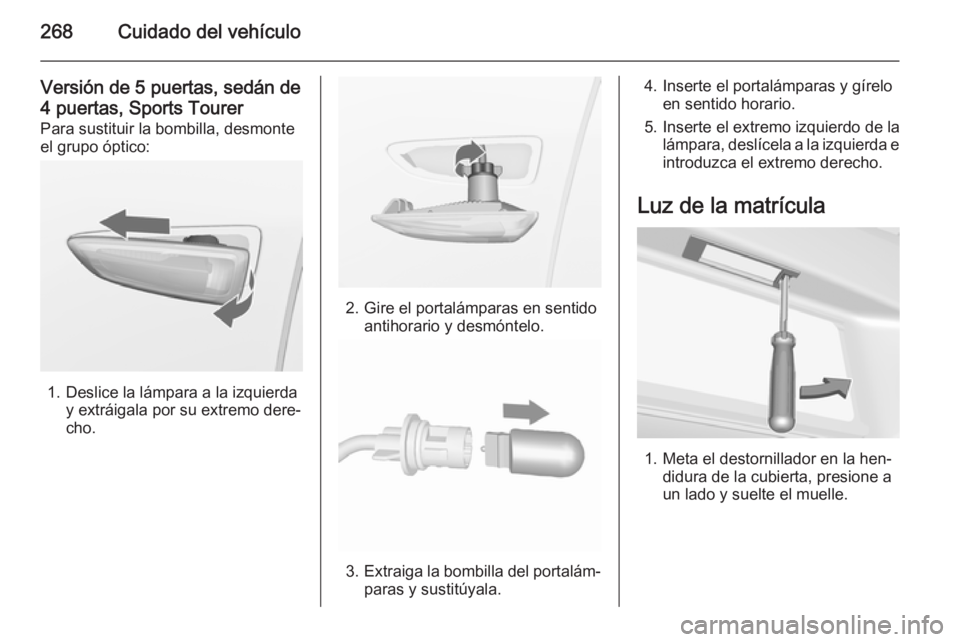

268Cuidado del vehículo
Versión de 5 puertas, sedán de4 puertas, Sports Tourer Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
