OPEL ASTRA J 2015.5 Manual de Instrucciones (in Spanish)

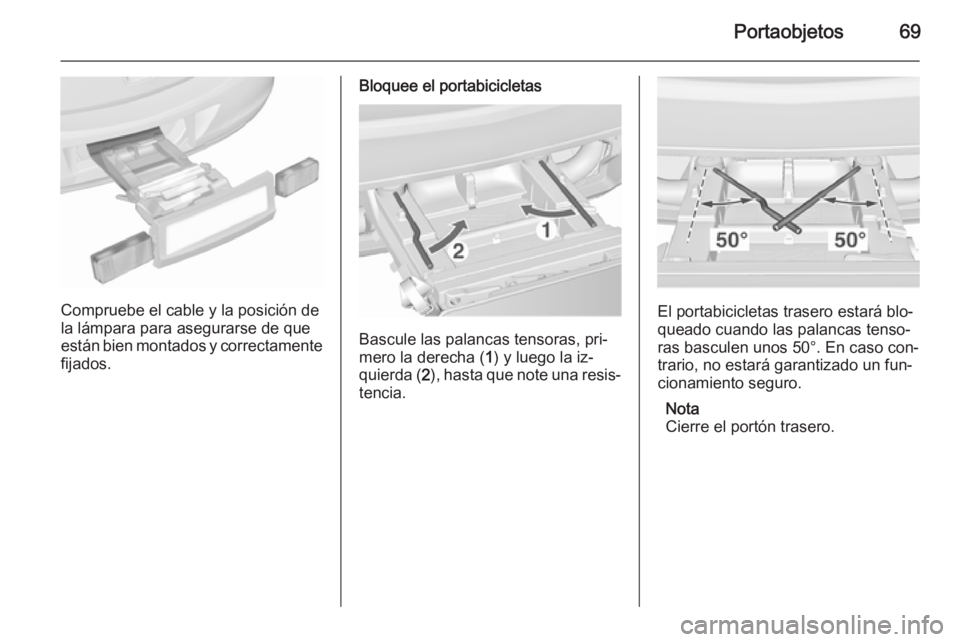

Portaobjetos69
Compruebe el cable y la posición de
la lámpara para asegurarse de que
están bien montados y correctamente fijados.
Bloquee el portabicicletas
Bascule las palancas tensoras, pri‐
mero la derecha ( 1) y luego la iz‐
quierda ( 2), hasta que note una resis‐
tencia.
El portabicicletas trasero estará blo‐
queado cuando las palancas tenso‐
ras basculen unos 50°. En caso con‐
trario, no estará garantizado un fun‐
cionamiento seguro.
Nota
Cierre el portón trasero.

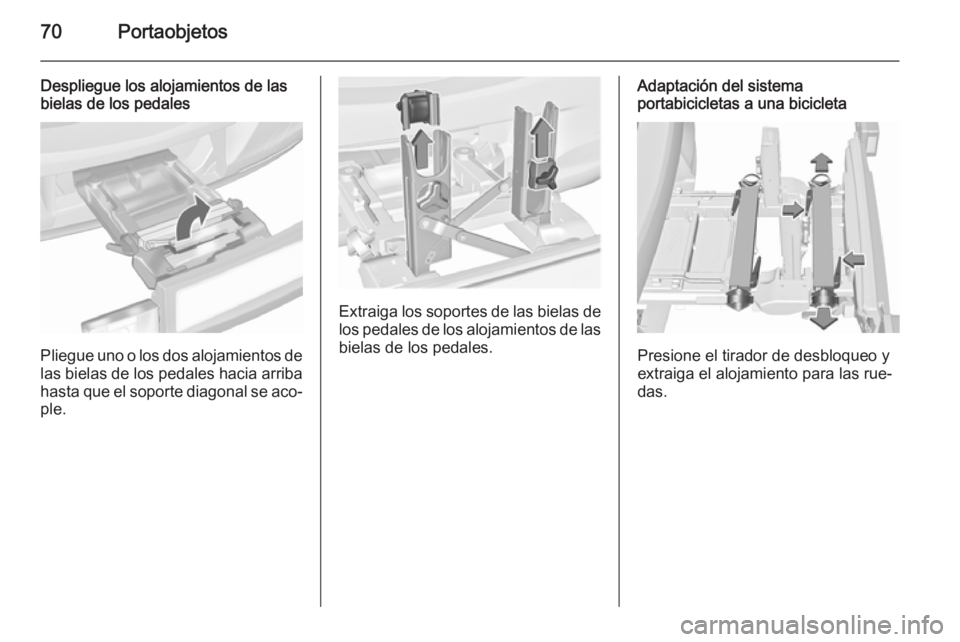

70Portaobjetos
Despliegue los alojamientos de las
bielas de los pedales
Pliegue uno o los dos alojamientos de
las bielas de los pedales hacia arriba
hasta que el soporte diagonal se aco‐
ple.
Extraiga los soportes de las bielas de
los pedales de los alojamientos de las bielas de los pedales.
Adaptación del sistema
portabicicletas a una bicicleta
Presione el tirador de desbloqueo y
extraiga el alojamiento para las rue‐
das.

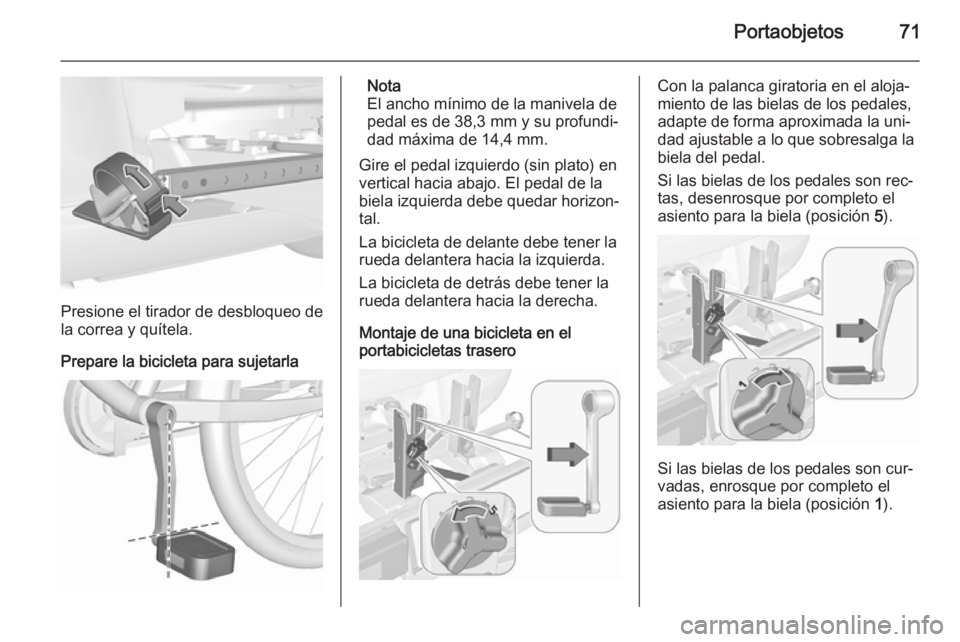

Portaobjetos71
Presione el tirador de desbloqueo de
la correa y quítela.
Prepare la bicicleta para sujetarla
Nota
El ancho mínimo de la manivela de
pedal es de 38,3 mm y su profundi‐
dad máxima de 14,4 mm.
Gire el pedal izquierdo (sin plato) en
vertical hacia abajo. El pedal de la
biela izquierda debe quedar horizon‐
tal.
La bicicleta de delante debe tener la rueda delantera hacia la izquierda.
La bicicleta de detrás debe tener la
rueda delantera hacia la derecha.
Montaje de una bicicleta en el
portabicicletas traseroCon la palanca giratoria en el aloja‐
miento de las bielas de los pedales,
adapte de forma aproximada la uni‐
dad ajustable a lo que sobresalga la
biela del pedal.
Si las bielas de los pedales son rec‐ tas, desenrosque por completo el
asiento para la biela (posición 5).
Si las bielas de los pedales son cur‐
vadas, enrosque por completo el asiento para la biela (posición 1).

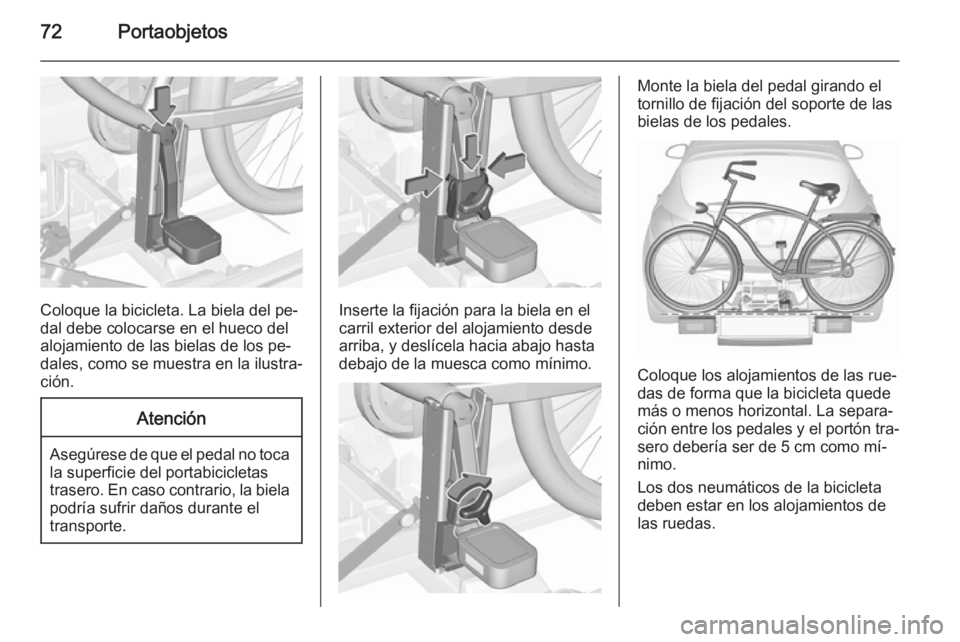

72Portaobjetos
Coloque la bicicleta. La biela del pe‐
dal debe colocarse en el hueco del
alojamiento de las bielas de los pe‐
dales, como se muestra en la ilustra‐
ción.
Atención
Asegúrese de que el pedal no toca
la superficie del portabicicletas
trasero. En caso contrario, la biela podría sufrir daños durante el
transporte.
Inserte la fijación para la biela en el
carril exterior del alojamiento desde
arriba, y deslícela hacia abajo hasta
debajo de la muesca como mínimo.
Monte la biela del pedal girando el
tornillo de fijación del soporte de las
bielas de los pedales.
Coloque los alojamientos de las rue‐
das de forma que la bicicleta quede más o menos horizontal. La separa‐ción entre los pedales y el portón tra‐ sero debería ser de 5 cm como mí‐
nimo.
Los dos neumáticos de la bicicleta
deben estar en los alojamientos de las ruedas.

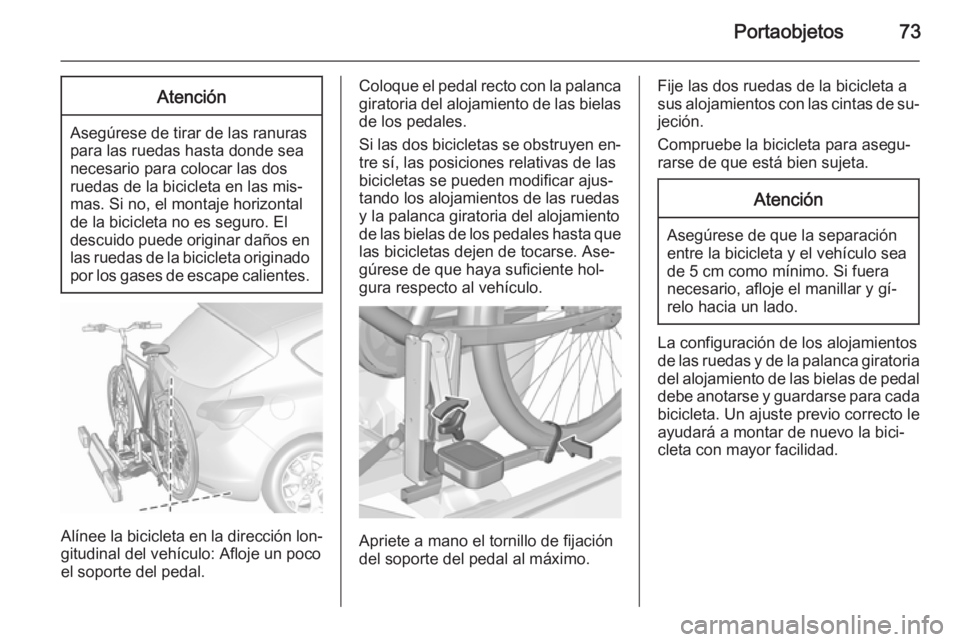

Portaobjetos73Atención
Asegúrese de tirar de las ranuras
para las ruedas hasta donde sea
necesario para colocar las dos
ruedas de la bicicleta en las mis‐
mas. Si no, el montaje horizontal
de la bicicleta no es seguro. El
descuido puede originar daños en las ruedas de la bicicleta originado por los gases de escape calientes.
Alínee la bicicleta en la dirección lon‐ gitudinal del vehículo: Afloje un poco
el soporte del pedal.
Coloque el pedal recto con la palanca giratoria del alojamiento de las bielas
de los pedales.
Si las dos bicicletas se obstruyen en‐ tre sí, las posiciones relativas de las
bicicletas se pueden modificar ajus‐
tando los alojamientos de las ruedas
y la palanca giratoria del alojamiento de las bielas de los pedales hasta que las bicicletas dejen de tocarse. Ase‐
gúrese de que haya suficiente hol‐ gura respecto al vehículo.
Apriete a mano el tornillo de fijación
del soporte del pedal al máximo.
Fije las dos ruedas de la bicicleta a
sus alojamientos con las cintas de su‐ jeción.
Compruebe la bicicleta para asegu‐
rarse de que está bien sujeta.Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐
relo hacia un lado.
La configuración de los alojamientos
de las ruedas y de la palanca giratoria
del alojamiento de las bielas de pedal debe anotarse y guardarse para cada
bicicleta. Un ajuste previo correcto le
ayudará a montar de nuevo la bici‐
cleta con mayor facilidad.

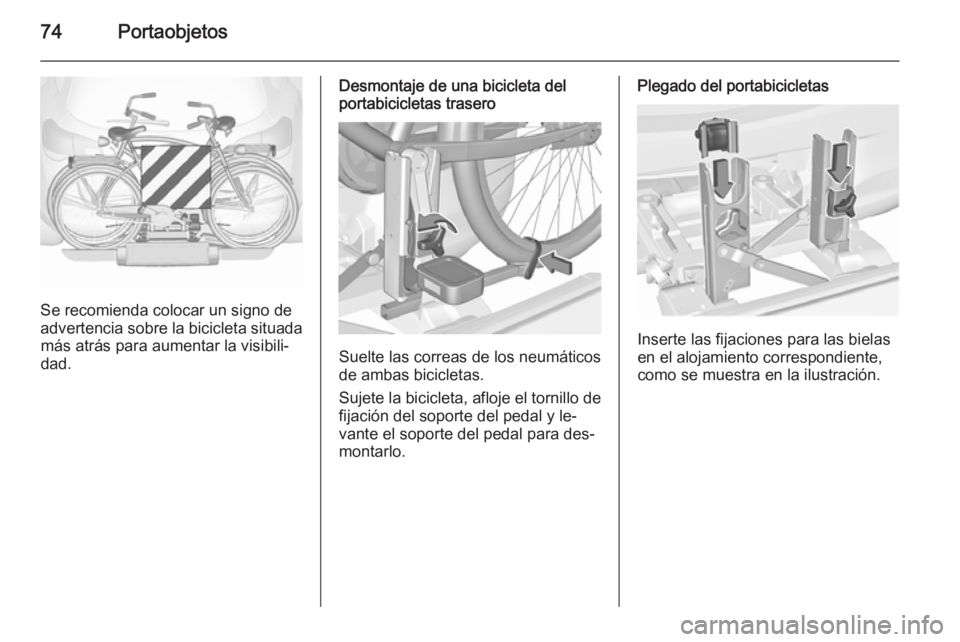

74Portaobjetos
Se recomienda colocar un signo de
advertencia sobre la bicicleta situada más atrás para aumentar la visibili‐
dad.
Desmontaje de una bicicleta del
portabicicletas trasero
Suelte las correas de los neumáticos
de ambas bicicletas.
Sujete la bicicleta, afloje el tornillo de fijación del soporte del pedal y le‐
vante el soporte del pedal para des‐
montarlo.
Plegado del portabicicletas
Inserte las fijaciones para las bielas
en el alojamiento correspondiente,
como se muestra en la ilustración.

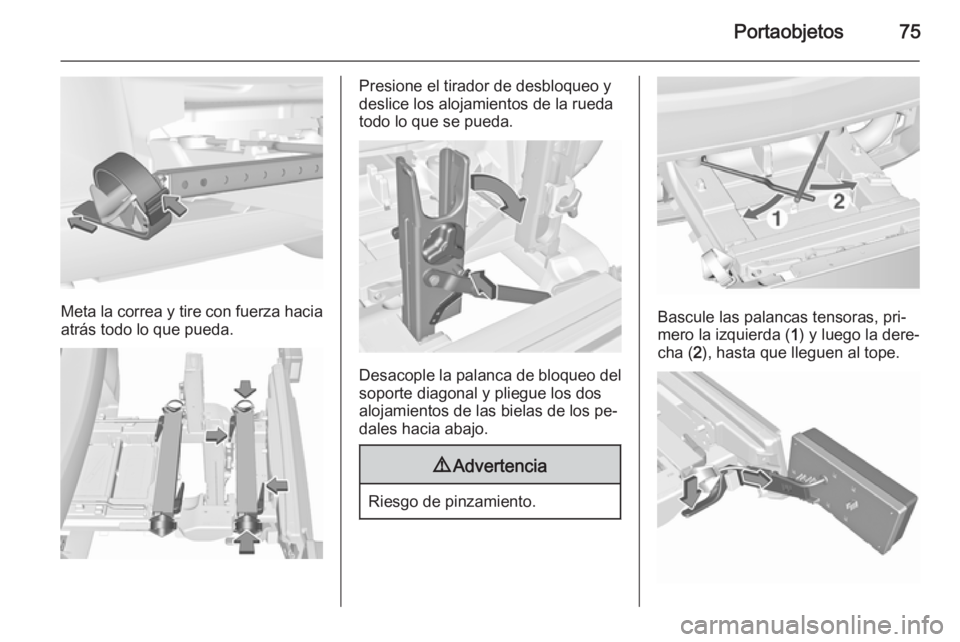

Portaobjetos75
Meta la correa y tire con fuerza hacia
atrás todo lo que pueda.
Presione el tirador de desbloqueo y
deslice los alojamientos de la rueda
todo lo que se pueda.
Desacople la palanca de bloqueo del
soporte diagonal y pliegue los dos
alojamientos de las bielas de los pe‐
dales hacia abajo.
9 Advertencia
Riesgo de pinzamiento.
Bascule las palancas tensoras, pri‐
mero la izquierda ( 1) y luego la dere‐
cha ( 2), hasta que lleguen al tope.

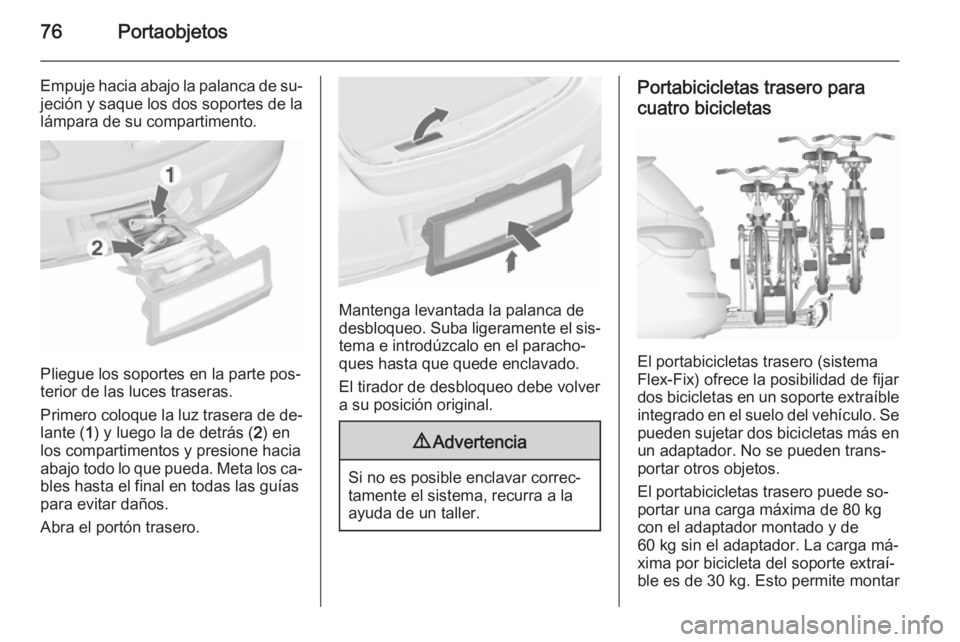

76Portaobjetos
Empuje hacia abajo la palanca de su‐jeción y saque los dos soportes de la
lámpara de su compartimento.
Pliegue los soportes en la parte pos‐
terior de las luces traseras.
Primero coloque la luz trasera de de‐
lante ( 1) y luego la de detrás ( 2) en
los compartimentos y presione hacia abajo todo lo que pueda. Meta los ca‐ bles hasta el final en todas las guías
para evitar daños.
Abra el portón trasero.
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐ tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
El tirador de desbloqueo debe volver
a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.
Portabicicletas trasero para
cuatro bicicletas
El portabicicletas trasero (sistema
Flex-Fix) ofrece la posibilidad de fijar
dos bicicletas en un soporte extraíble integrado en el suelo del vehículo. Se
pueden sujetar dos bicicletas más en
un adaptador. No se pueden trans‐
portar otros objetos.
El portabicicletas trasero puede so‐ portar una carga máxima de 80 kgcon el adaptador montado y de
60 kg sin el adaptador. La carga má‐
xima por bicicleta del soporte extraí‐
ble es de 30 kg. Esto permite montar

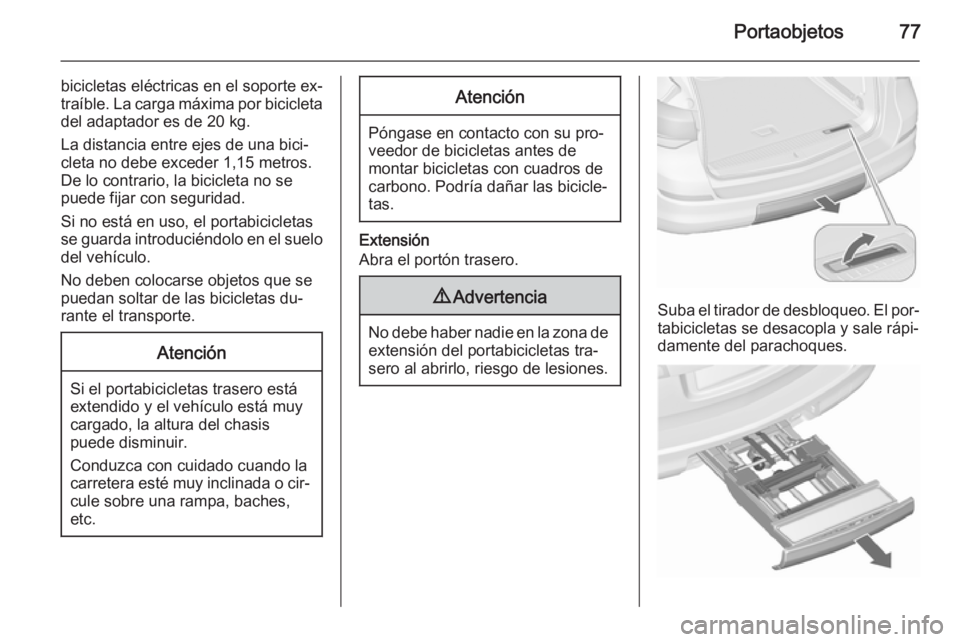

Portaobjetos77
bicicletas eléctricas en el soporte ex‐
traíble. La carga máxima por bicicleta del adaptador es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,15 metros.
De lo contrario, la bicicleta no se
puede fijar con seguridad.
Si no está en uso, el portabicicletas
se guarda introduciéndolo en el suelo
del vehículo.
No deben colocarse objetos que se
puedan soltar de las bicicletas du‐
rante el transporte.Atención
Si el portabicicletas trasero está
extendido y el vehículo está muy
cargado, la altura del chasis
puede disminuir.
Conduzca con cuidado cuando la carretera esté muy inclinada o cir‐ cule sobre una rampa, baches,etc.
Atención
Póngase en contacto con su pro‐
veedor de bicicletas antes de
montar bicicletas con cuadros de
carbono. Podría dañar las bicicle‐
tas.
Extensión
Abra el portón trasero.
9 Advertencia
No debe haber nadie en la zona de
extensión del portabicicletas tra‐
sero al abrirlo, riesgo de lesiones.
Suba el tirador de desbloqueo. El por‐
tabicicletas se desacopla y sale rápi‐
damente del parachoques.

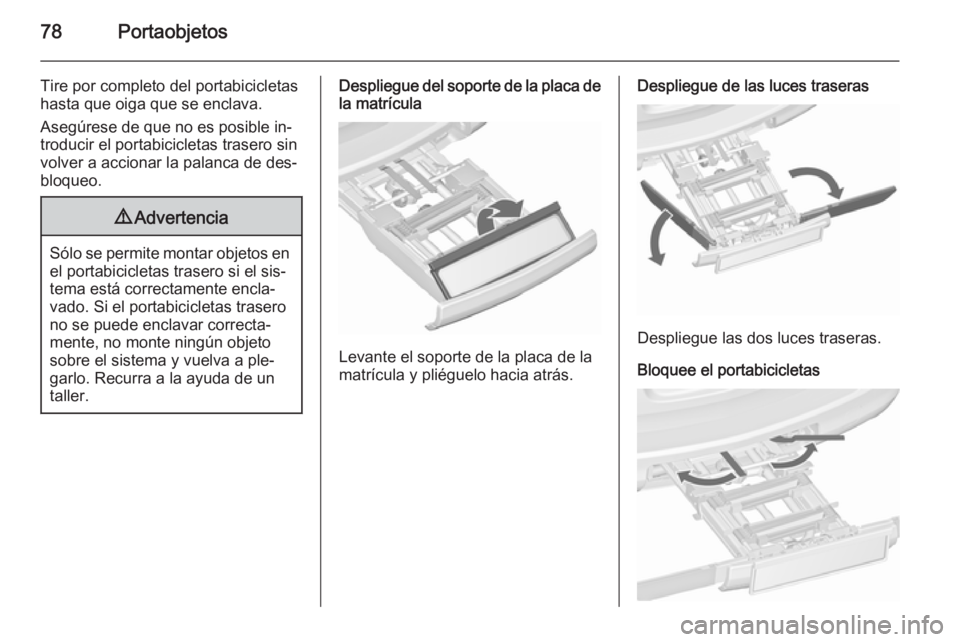

78Portaobjetos
Tire por completo del portabicicletas
hasta que oiga que se enclava.
Asegúrese de que no es posible in‐
troducir el portabicicletas trasero sin
volver a accionar la palanca de des‐
bloqueo.9 Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el sis‐
tema está correctamente encla‐
vado. Si el portabicicletas trasero
no se puede enclavar correcta‐
mente, no monte ningún objeto
sobre el sistema y vuelva a ple‐
garlo. Recurra a la ayuda de un
taller.
Despliegue del soporte de la placa de la matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia atrás.
Despliegue de las luces traseras
Despliegue las dos luces traseras.
Bloquee el portabicicletas
