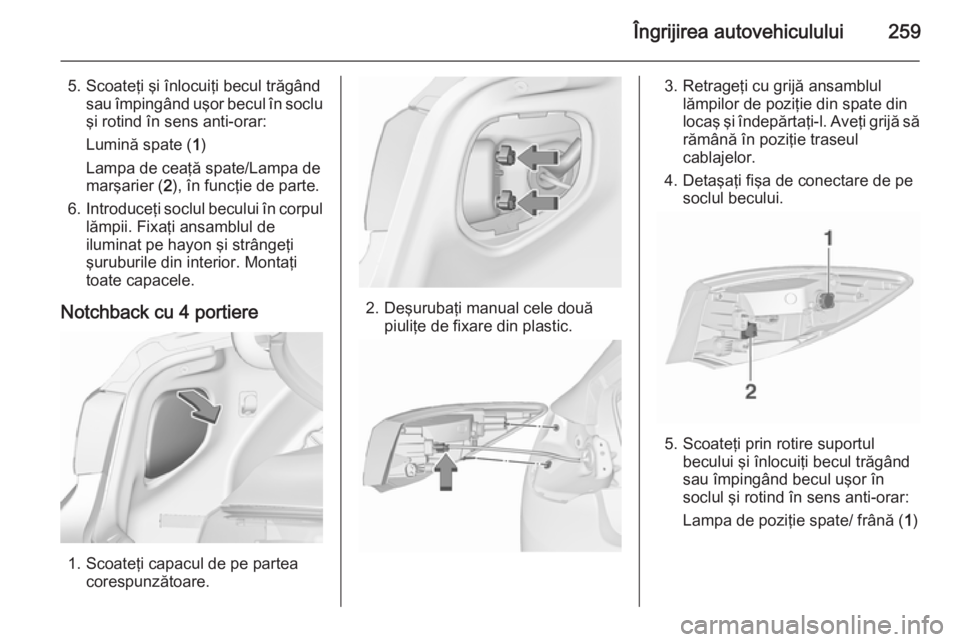

5. Scoateţi şi înlocuiţi becul trăgândsau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
6. Introduceţi soclul becului în corpul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şuruburile din interior. Montaţi
toate capacele.
Notchback cu 4 portiere
1. Scoateţi capacul de pe partea corespunzătoare.
2. Deşurubaţi manual cele douăpiuliţe de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)

260Îngrijirea autovehiculului

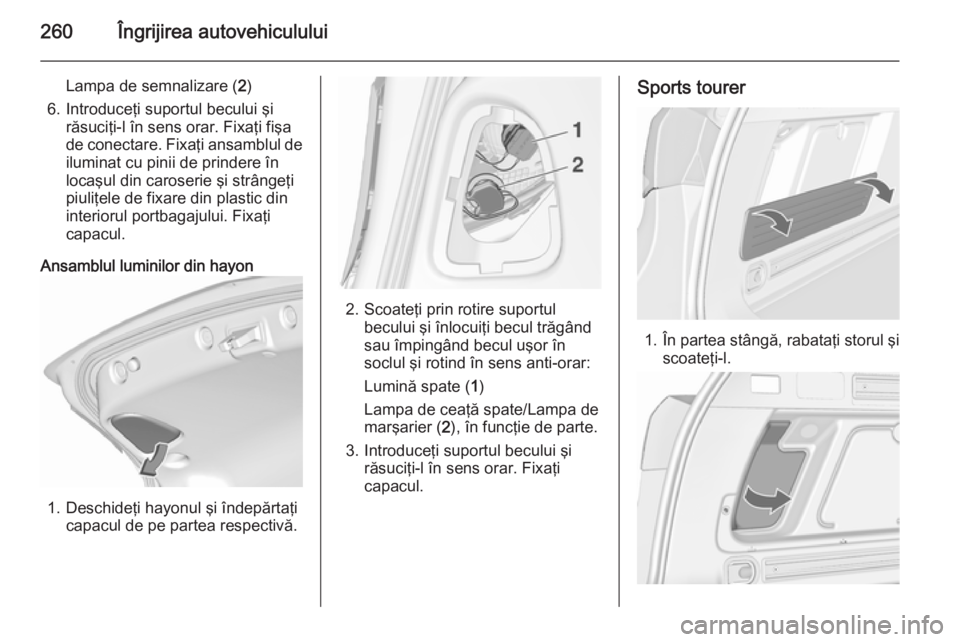

Lampa de semnalizare (2)
6. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi fişa
de conectare. Fixaţi ansamblul de iluminat cu pinii de prindere în
locaşul din caroserie şi strângeţi
piuliţele de fixare din plastic din
interiorul portbagajului. Fixaţi
capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacul de pe partea respectivă.
2. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
3. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi
capacul.
Sports tourer
1. În partea stângă, rabataţi storul şi
scoateţi-l.

Îngrijirea autovehiculului261

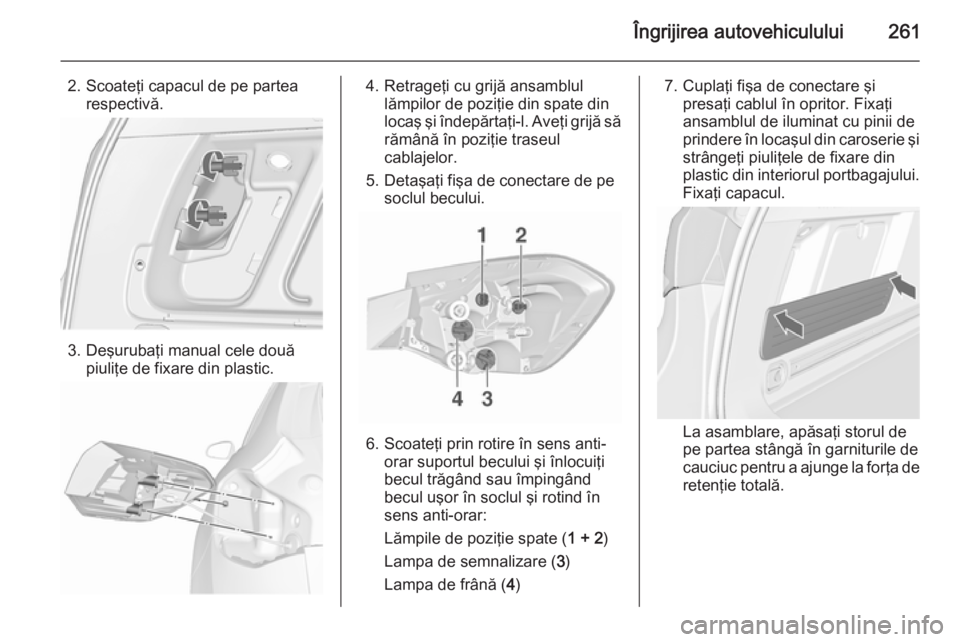

2. Scoateţi capacul de pe partearespectivă.
3. Deşurubaţi manual cele două piuliţe de fixare din plastic.
4. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
5. Detaşaţi fişa de conectare de pe soclul becului.
6. Scoateţi prin rotire în sens anti-orar suportul becului şi înlocuiţi
becul trăgând sau împingând
becul uşor în soclul şi rotind în
sens anti-orar:
Lămpile de poziţie spate ( 1 + 2)
Lampa de semnalizare ( 3)
Lampa de frână ( 4)
7. Cuplaţi fişa de conectare şi
presaţi cablul în opritor. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
plastic din interiorul portbagajului. Fixaţi capacul.
La asamblare, apăsaţi storul de
pe partea stângă în garniturile de
cauciuc pentru a ajunge la forţa de
retenţie totală.

262Îngrijirea autovehiculului

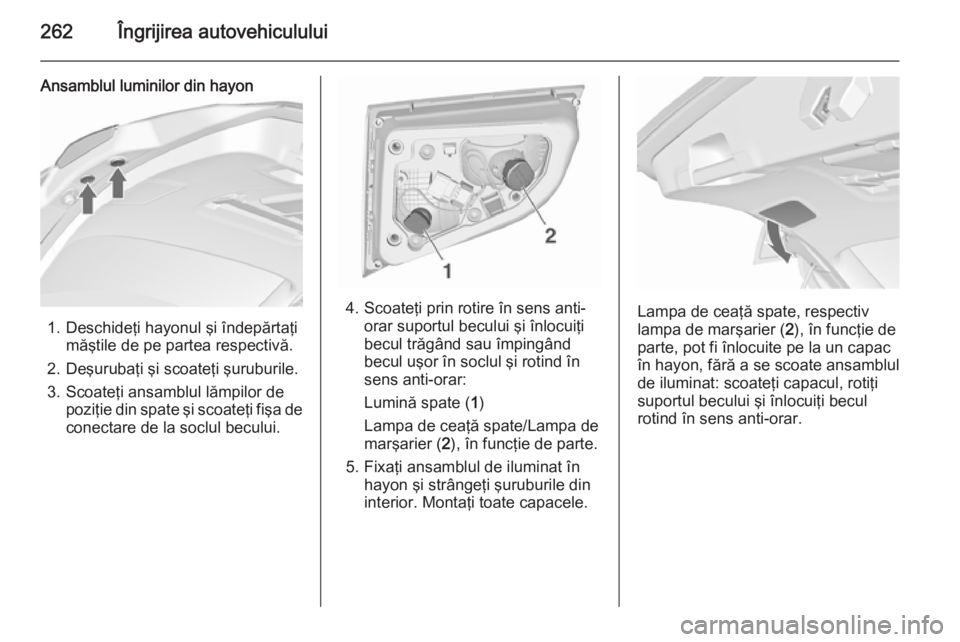

Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţimăştile de pe partea respectivă.
2. Deşurubaţi şi scoateţi şuruburile.
3. Scoateţi ansamblul lămpilor de poziţie din spate şi scoateţi fişa de
conectare de la soclul becului.
4. Scoateţi prin rotire în sens anti- orar suportul becului şi înlocuiţi
becul trăgând sau împingând
becul uşor în soclul şi rotind în
sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de
marşarier ( 2), în funcţie de parte.
5. Fixaţi ansamblul de iluminat în hayon şi strângeţi şuruburile din
interior. Montaţi toate capacele.Lampa de ceaţă spate, respectiv
lampa de marşarier ( 2), în funcţie de
parte, pot fi înlocuite pe la un capac
în hayon, fără a se scoate ansamblul
de iluminat: scoateţi capacul, rotiţi
suportul becului şi înlocuiţi becul
rotind în sens anti-orar.

Îngrijirea autovehiculului263

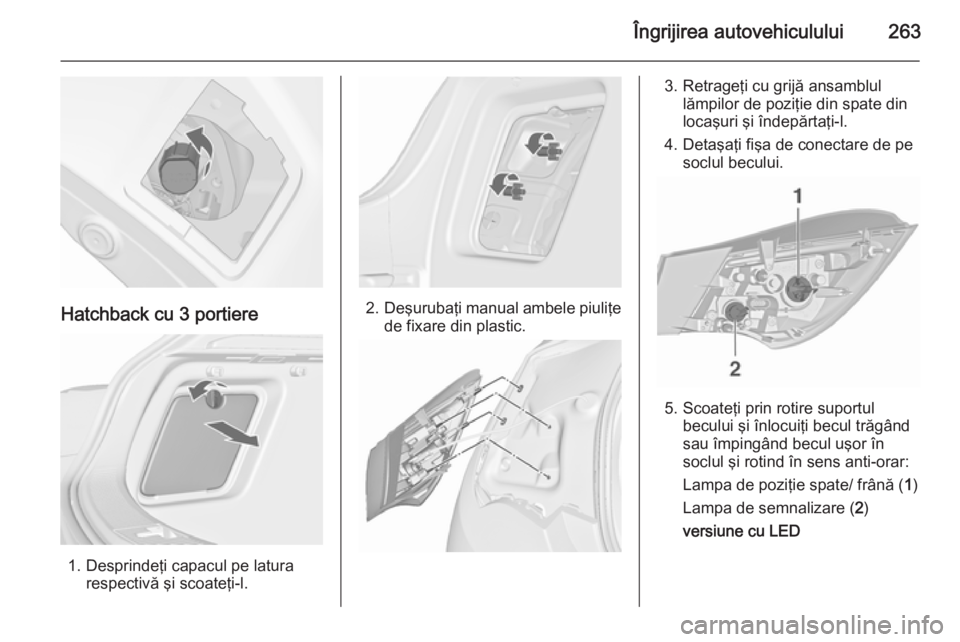

Hatchback cu 3 portiere
1. Desprindeţi capacul pe laturarespectivă şi scoateţi-l.
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
versiune cu LED

264Îngrijirea autovehiculului

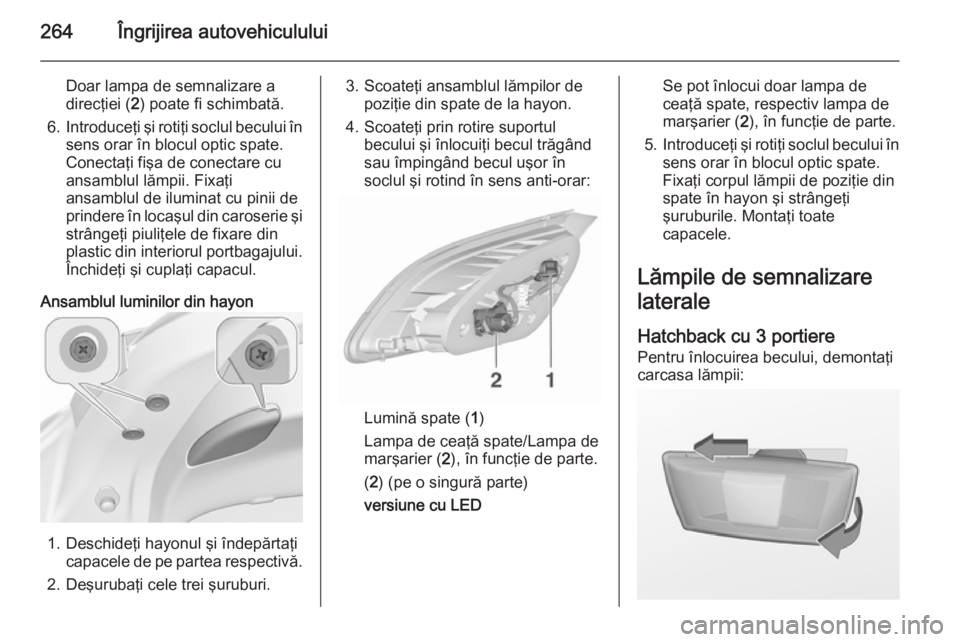

Doar lampa de semnalizare a
direcţiei ( 2) poate fi schimbată.
6. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Conectaţi fişa de conectare cu
ansamblul lămpii. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
plastic din interiorul portbagajului. Închideţi şi cuplaţi capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacele de pe partea respectivă.
2. Deşurubaţi cele trei şuruburi.
3. Scoateţi ansamblul lămpilor de poziţie din spate de la hayon.
4. Scoateţi prin rotire suportul becului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
( 2 ) (pe o singură parte)
versiune cu LED
Se pot înlocui doar lampa de
ceaţă spate, respectiv lampa de
marşarier ( 2), în funcţie de parte.
5. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Fixaţi corpul lămpii de poziţie din
spate în hayon şi strângeţi
şuruburile. Montaţi toate
capacele.
Lămpile de semnalizare laterale
Hatchback cu 3 portiere
Pentru înlocuirea becului, demontaţi
carcasa lămpii:

Îngrijirea autovehiculului265

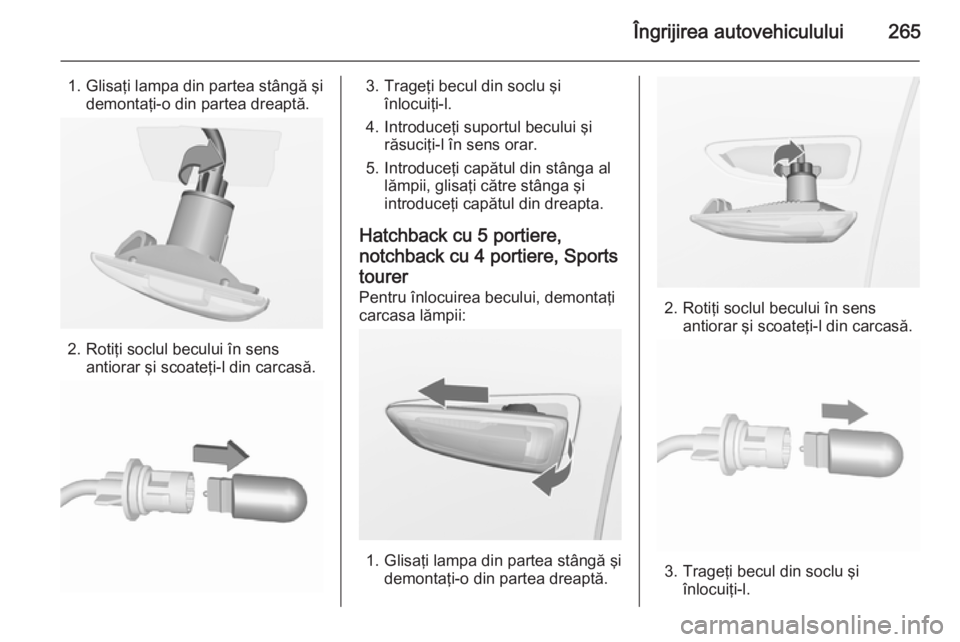

1. Glisaţi lampa din partea stângă şidemontaţi-o din partea dreaptă.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Hatchback cu 5 portiere, notchback cu 4 portiere, Sportstourer Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa din partea stângă şi demontaţi-o din partea dreaptă.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şi înlocuiţi-l.

266Îngrijirea autovehiculului
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.

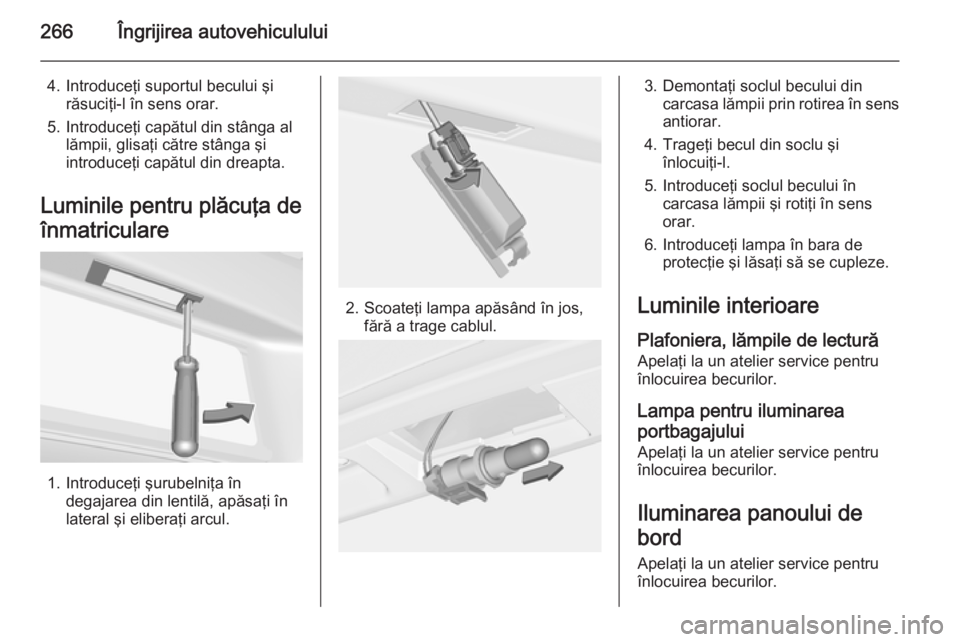

Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului dincarcasa lămpii prin rotirea în sens
antiorar.
4. Trageţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare
Plafoniera, lămpile de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa pentru iluminarea
portbagajului
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.

Îngrijirea autovehiculului267Sistemul electric

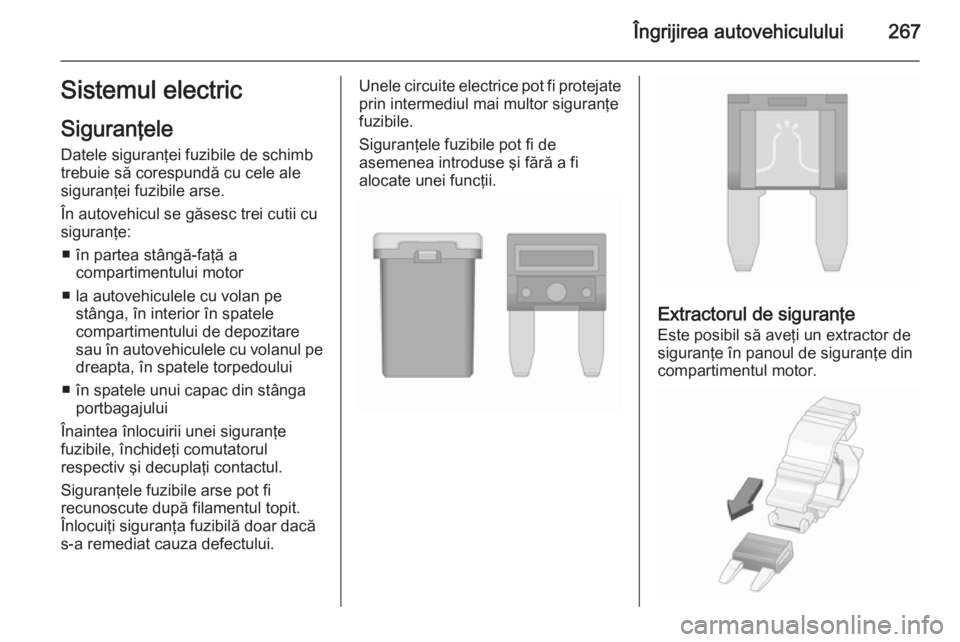

Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
■ în partea stângă-faţă a compartimentului motor
■ la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare sau în autovehiculele cu volanul pe dreapta, în spatele torpedoului
■ în spatele unui capac din stânga portbagajului
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

268Îngrijirea autovehiculului

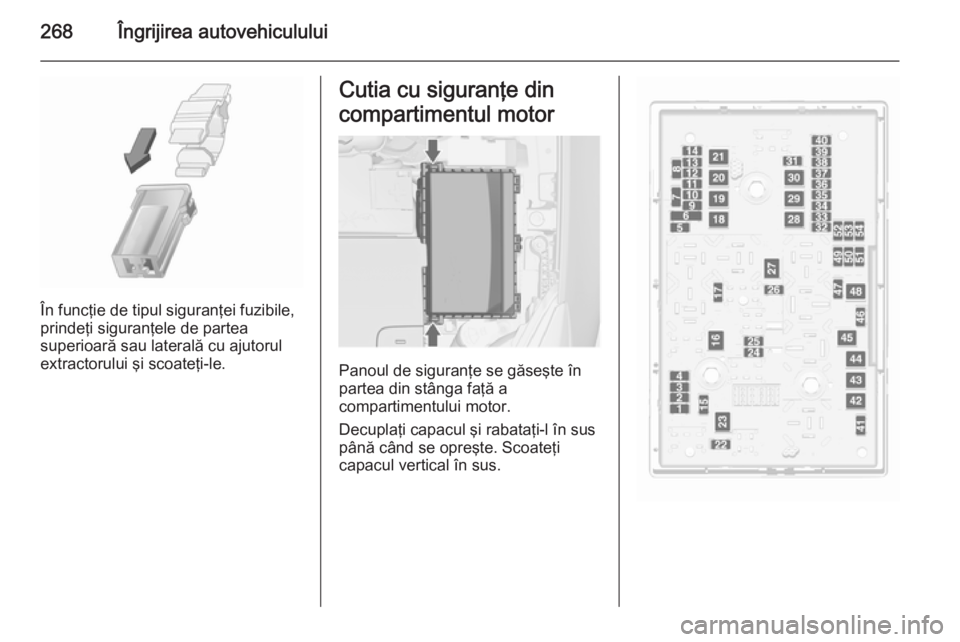

În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.
