Njega vozila239

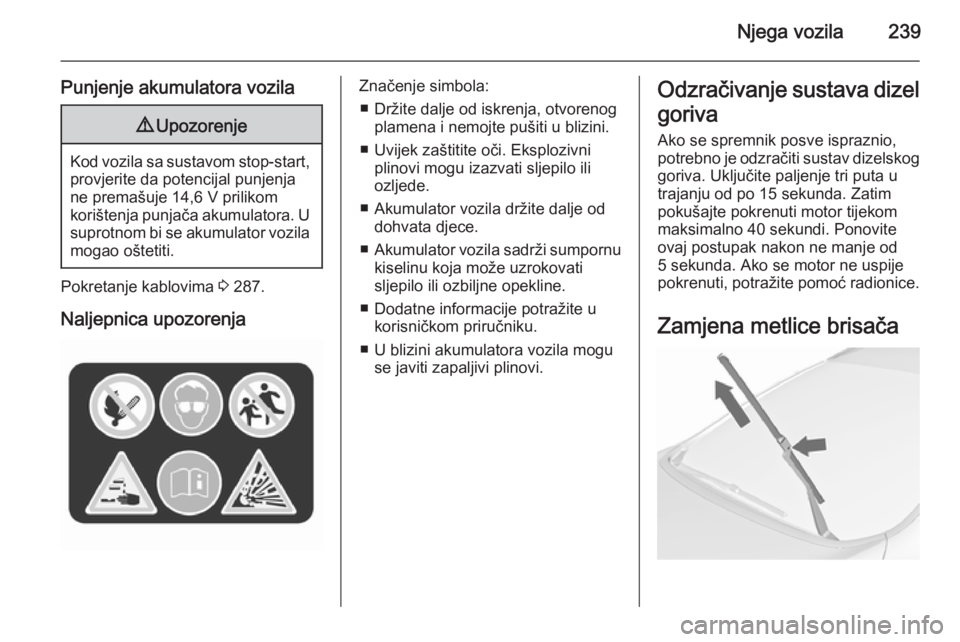

Punjenje akumulatora vozila9Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator vozila mogao oštetiti.
Pokretanje kablovima 3 287.
Naljepnica upozorenja
Značenje simbola: ■ Držite dalje od iskrenja, otvorenog plamena i nemojte pušiti u blizini.
■ Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo ili
ozljede.
■ Akumulator vozila držite dalje od dohvata djece.
■ Akumulator vozila sadrži sumpornu
kiselinu koja može uzrokovati
sljepilo ili ozbiljne opekline.
■ Dodatne informacije potražite u korisničkom priručniku.
■ U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.Odzračivanje sustava dizel
goriva
Ako se spremnik posve ispraznio,
potrebno je odzračiti sustav dizelskog
goriva. Uključite paljenje tri puta u
trajanju od po 15 sekunda. Zatim
pokušajte pokrenuti motor tijekom
maksimalno 40 sekundi. Ponovite
ovaj postupak nakon ne manje od
5 sekunda. Ako se motor ne uspije
pokrenuti, potražite pomoć radionice.
Zamjena metlice brisača

240Njega vozila

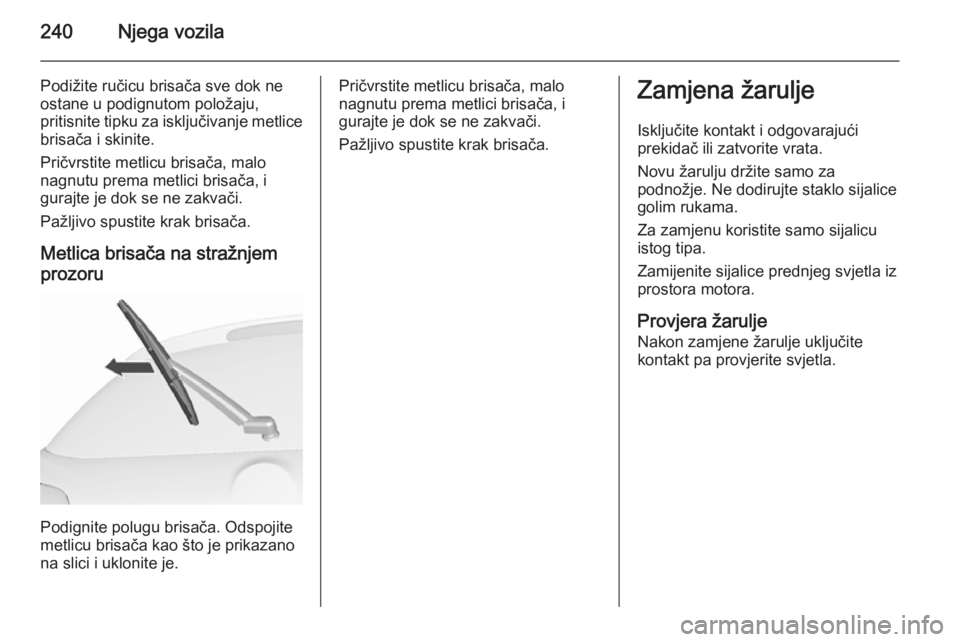

Podižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjemprozoru
Podignite polugu brisača. Odspojite
metlicu brisača kao što je prikazano
na slici i uklonite je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.

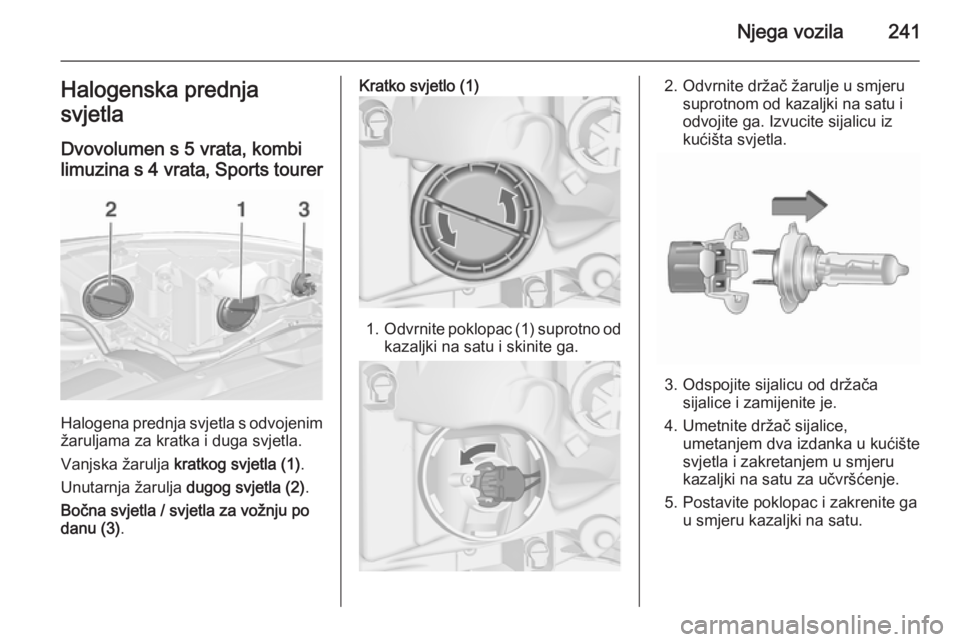

Njega vozila241Halogenska prednja
svjetla
Dvovolumen s 5 vrata, kombi
limuzina s 4 vrata, Sports tourer
Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.
Vanjska žarulja kratkog svjetla (1) .
Unutarnja žarulja dugog svjetla (2).
Bočna svjetla / svjetla za vožnju po
danu (3) .
Kratko svjetlo (1)
1.Odvrnite poklopac (1) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

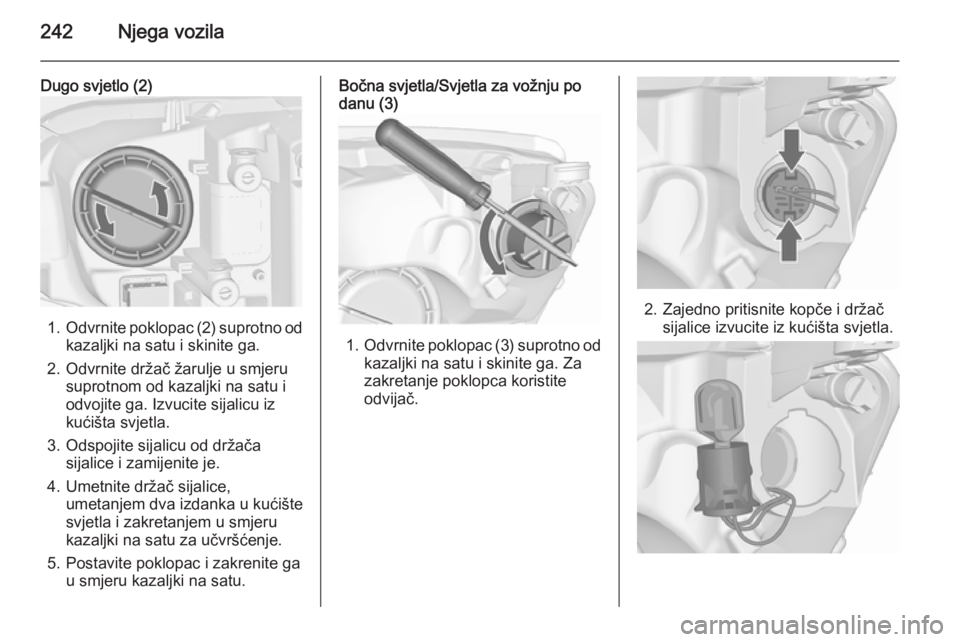

242Njega vozila
Dugo svjetlo (2)
1.Odvrnite poklopac (2) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Bočna svjetla/Svjetla za vožnju po
danu (3)
1. Odvrnite poklopac (3) suprotno od
kazaljki na satu i skinite ga. Za
zakretanje poklopca koristite
odvijač.
2. Zajedno pritisnite kopče i držač sijalice izvucite iz kućišta svjetla.

Njega vozila243

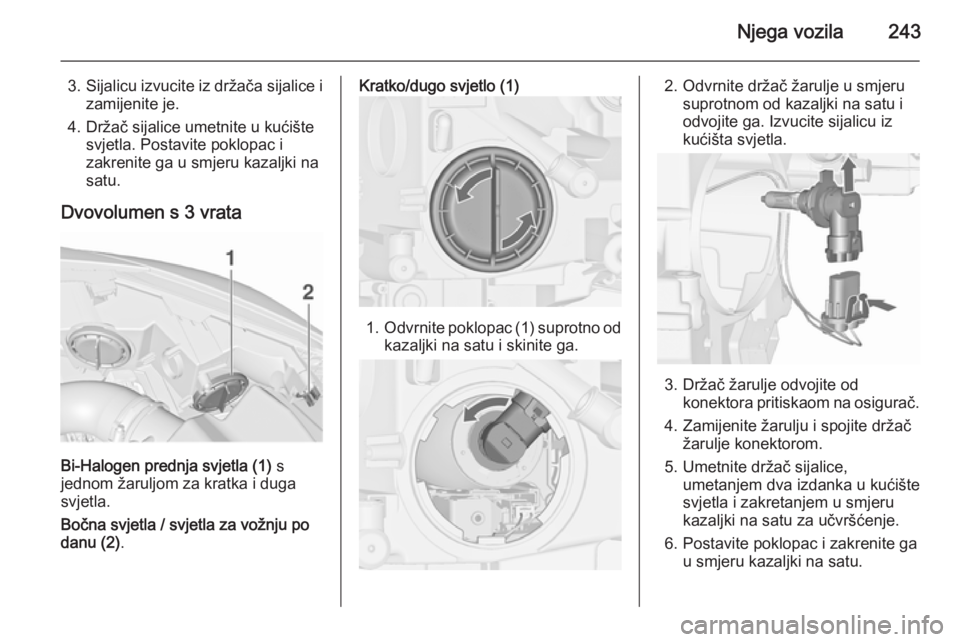

3.Sijalicu izvucite iz držača sijalice i
zamijenite je.
4. Držač sijalice umetnite u kućište svjetla. Postavite poklopac i
zakrenite ga u smjeru kazaljki na
satu.
Dvovolumen s 3 vrata
Bi-Halogen prednja svjetla (1) s
jednom žaruljom za kratka i duga
svjetla.
Bočna svjetla / svjetla za vožnju po danu (2) .
Kratko/dugo svjetlo (1)
1.Odvrnite poklopac (1) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskaom na osigurač.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

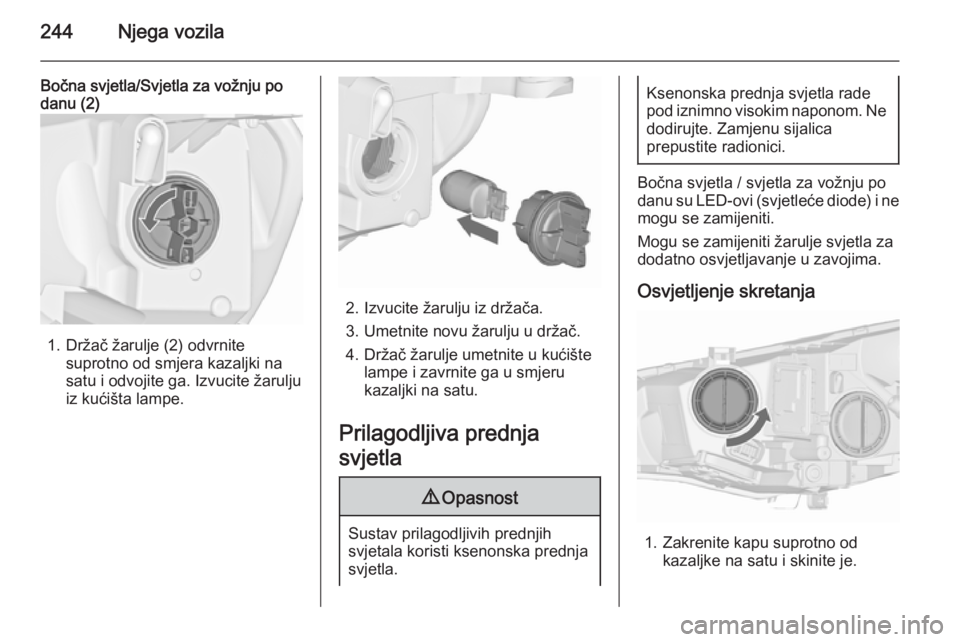

244Njega vozila
Bočna svjetla/Svjetla za vožnju po
danu (2)
1. Držač žarulje (2) odvrnite
suprotno od smjera kazaljki na
satu i odvojite ga. Izvucite žarulju
iz kućišta lampe.
2. Izvucite žarulju iz držača.
3. Umetnite novu žarulju u držač.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
Prilagodljiva prednja
svjetla
9 Opasnost
Sustav prilagodljivih prednjih
svjetala koristi ksenonska prednja svjetla.
Ksenonska prednja svjetla rade
pod iznimno visokim naponom. Ne
dodirujte. Zamjenu sijalica
prepustite radionici.
Bočna svjetla / svjetla za vožnju po
danu su LED-ovi (svjetleće diode) i ne
mogu se zamijeniti.
Mogu se zamijeniti žarulje svjetla za
dodatno osvjetljavanje u zavojima.
Osvjetljenje skretanja
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.

Njega vozila245

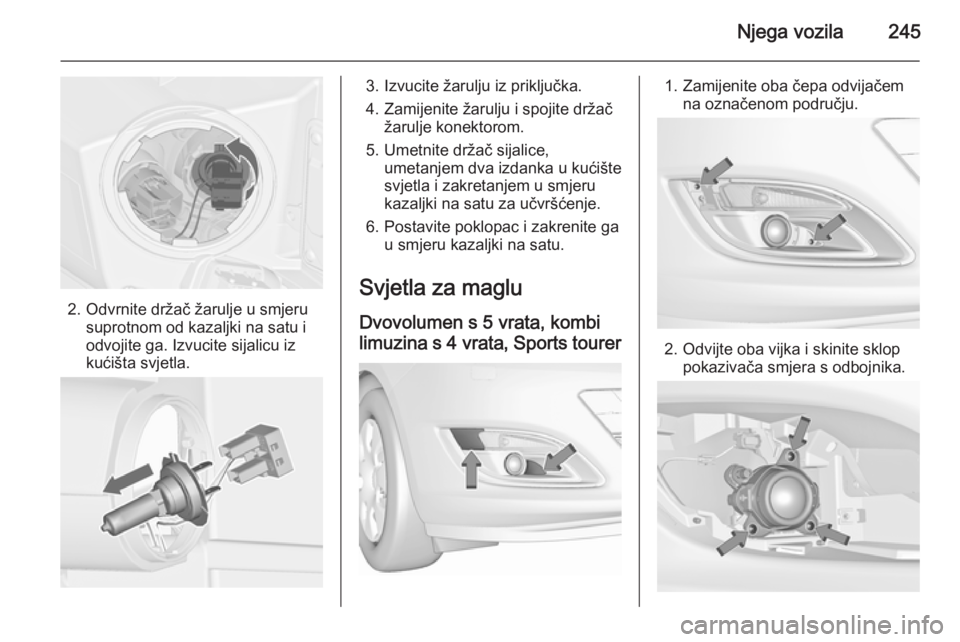

2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Izvucite žarulju iz priključka.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Svjetla za maglu Dvovolumen s 5 vrata, kombi
limuzina s 4 vrata, Sports tourer1. Zamijenite oba čepa odvijačem
na označenom području.
2. Odvijte oba vijka i skinite skloppokazivača smjera s odbojnika.

246Njega vozila

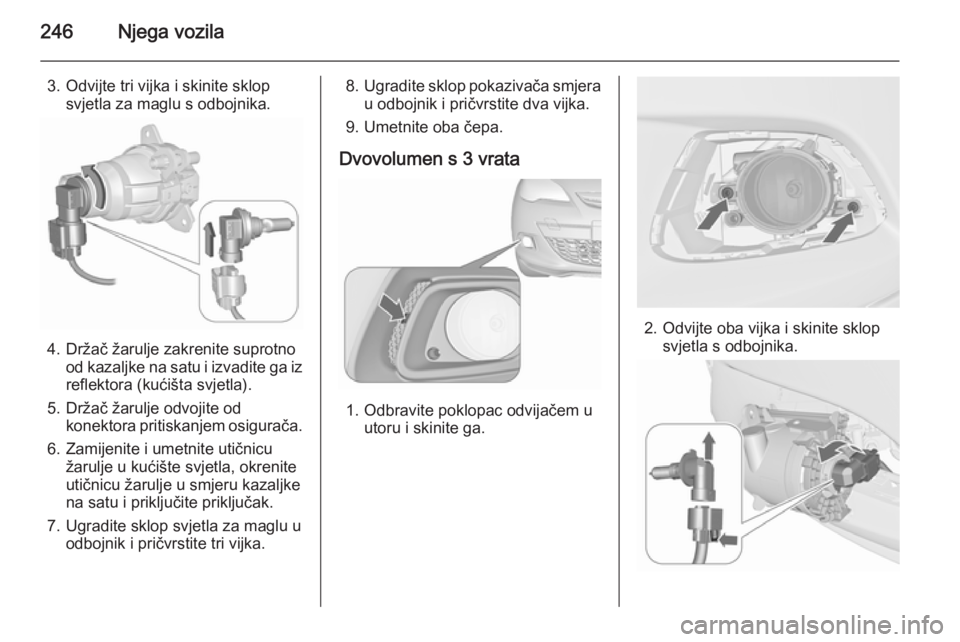

3. Odvijte tri vijka i skinite sklopsvjetla za maglu s odbojnika.
4. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga iz
reflektora (kućišta svjetla).
5. Držač žarulje odvojite od konektora pritiskanjem osigurača.
6. Zamijenite i umetnite utičnicu žarulje u kućište svjetla, okrenite
utičnicu žarulje u smjeru kazaljke
na satu i priključite priključak.
7. Ugradite sklop svjetla za maglu u odbojnik i pričvrstite tri vijka.
8.Ugradite sklop pokazivača smjera
u odbojnik i pričvrstite dva vijka.
9. Umetnite oba čepa.
Dvovolumen s 3 vrata
1. Odbravite poklopac odvijačem u utoru i skinite ga.
2. Odvijte oba vijka i skinite sklopsvjetla s odbojnika.

Njega vozila247

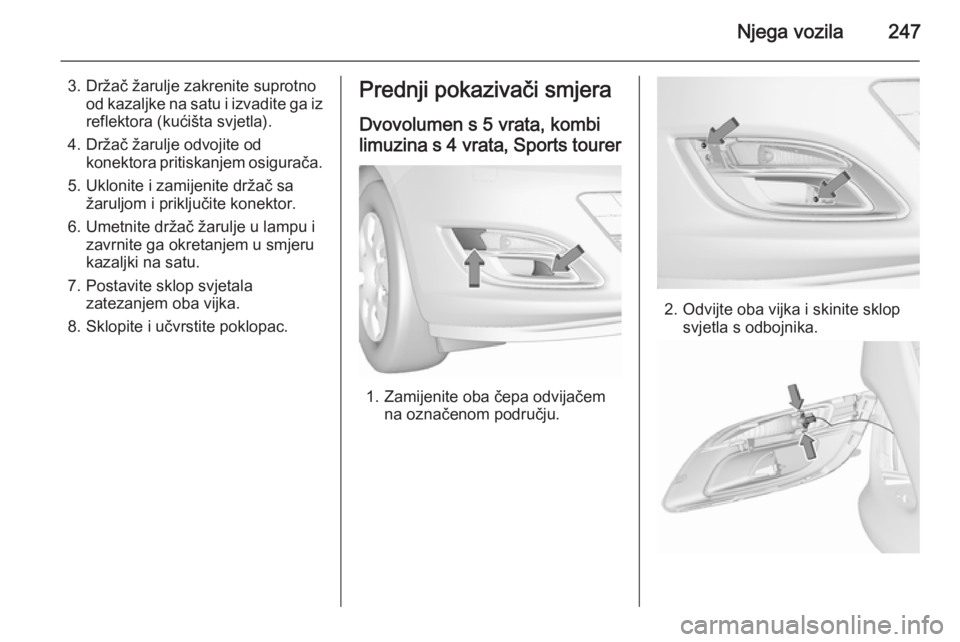

3. Držač žarulje zakrenite suprotnood kazaljke na satu i izvadite ga iz
reflektora (kućišta svjetla).
4. Držač žarulje odvojite od konektora pritiskanjem osigurača.
5. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
6. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
7. Postavite sklop svjetala zatezanjem oba vijka.
8. Sklopite i učvrstite poklopac.Prednji pokazivači smjera
Dvovolumen s 5 vrata, kombi
limuzina s 4 vrata, Sports tourer
1. Zamijenite oba čepa odvijačem
na označenom području.
2. Odvijte oba vijka i skinite sklopsvjetla s odbojnika.

248Njega vozila

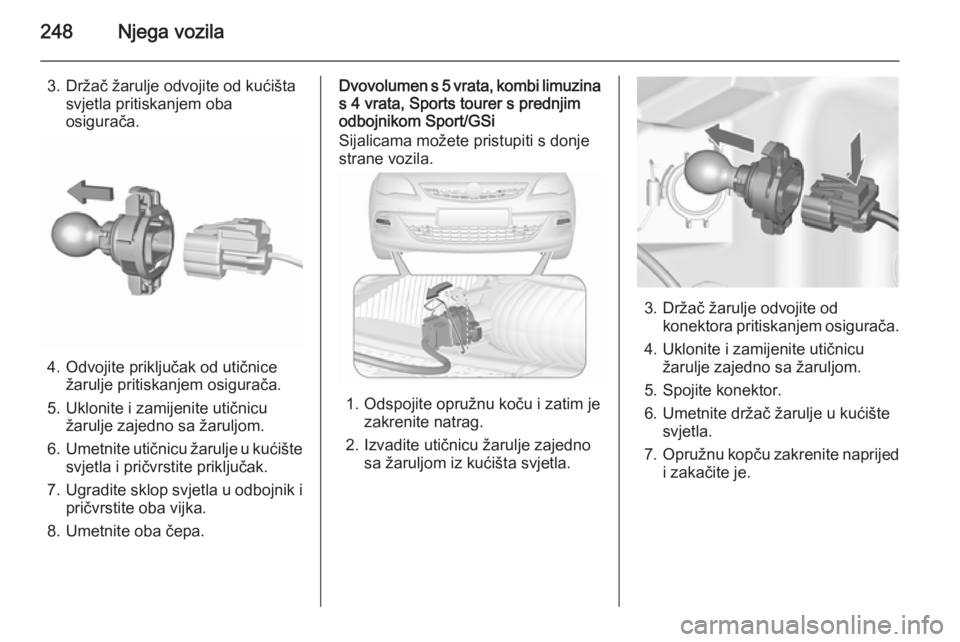

3. Držač žarulje odvojite od kućištasvjetla pritiskanjem oba
osigurača.
4. Odvojite priključak od utičnice žarulje pritiskanjem osigurača.
5. Uklonite i zamijenite utičnicu žarulje zajedno sa žaruljom.
6. Umetnite utičnicu žarulje u kućište
svjetla i pričvrstite priključak.
7. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
8. Umetnite oba čepa.
Dvovolumen s 5 vrata, kombi limuzina s 4 vrata, Sports tourer s prednjim
odbojnikom Sport/GSi
Sijalicama možete pristupiti s donje
strane vozila.
1. Odspojite opružnu koču i zatim je zakrenite natrag.
2. Izvadite utičnicu žarulje zajedno sa žaruljom iz kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskanjem osigurača.
4. Uklonite i zamijenite utičnicu žarulje zajedno sa žaruljom.
5. Spojite konektor.
6. Umetnite držač žarulje u kućište svjetla.
7. Opružnu kopču zakrenite naprijed
i zakačite je.
