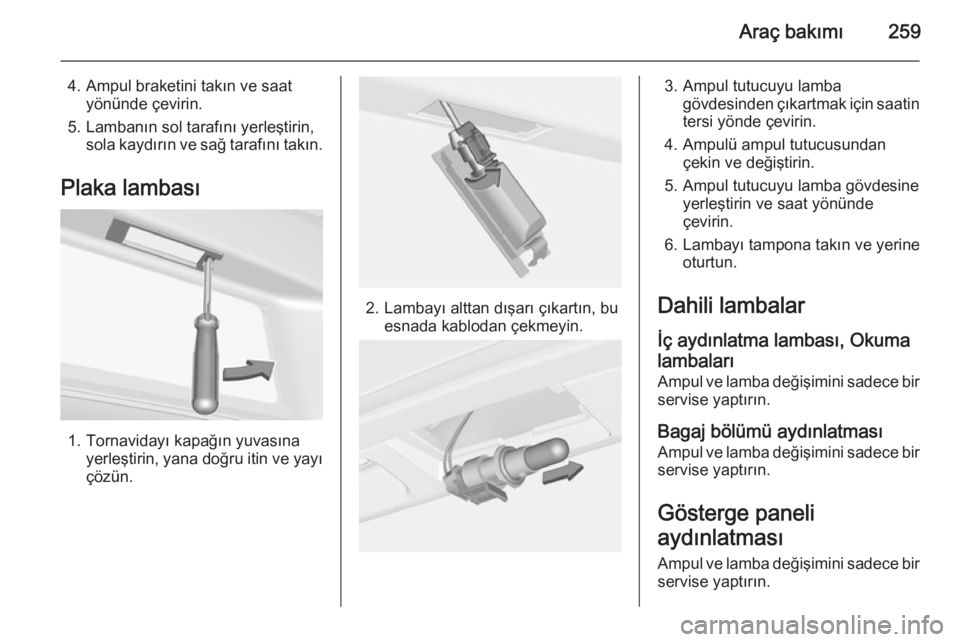

Araç bakımı259
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
Dahili lambalar İç aydınlatma lambası, Okumalambaları
Ampul ve lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Ampul ve lamba değişimini sadece bir servise yaptırın.
Gösterge paneli
aydınlatması
Ampul ve lamba değişimini sadece bir servise yaptırın.

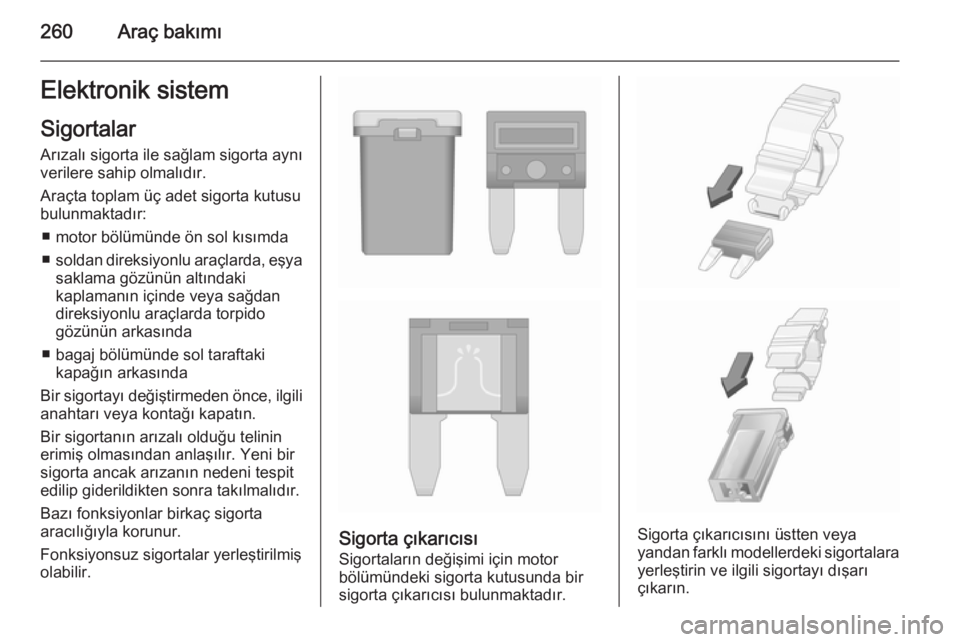

260Araç bakımıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
■ motor bölümünde ön sol kısımda■ soldan direksiyonlu araçlarda, eşya
saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında
■ bagaj bölümünde sol taraftaki kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara
yerleştirin ve ilgili sigortayı dışarı
çıkarın.

Araç bakımı261Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Isıtmalı ayna/Hırsızlık alarm
sistemi7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu

262Araç bakımı
No.Akım devresi13ABS14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freniNo.Akım devresi30ABS31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna/Yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi/Arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleriNo.Akım devresi45Radyatör fanı46–47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı,/Sürüşe duyarlı ön farlar51Hava klapesi52İlave ısıtıcı/Dizel motor53Şanzıman kontrol modülü/
Motor kontrol modülü54Vakum pompası/Gösterge
paneli grubu/Isıtma havalandır‐
ması/Klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

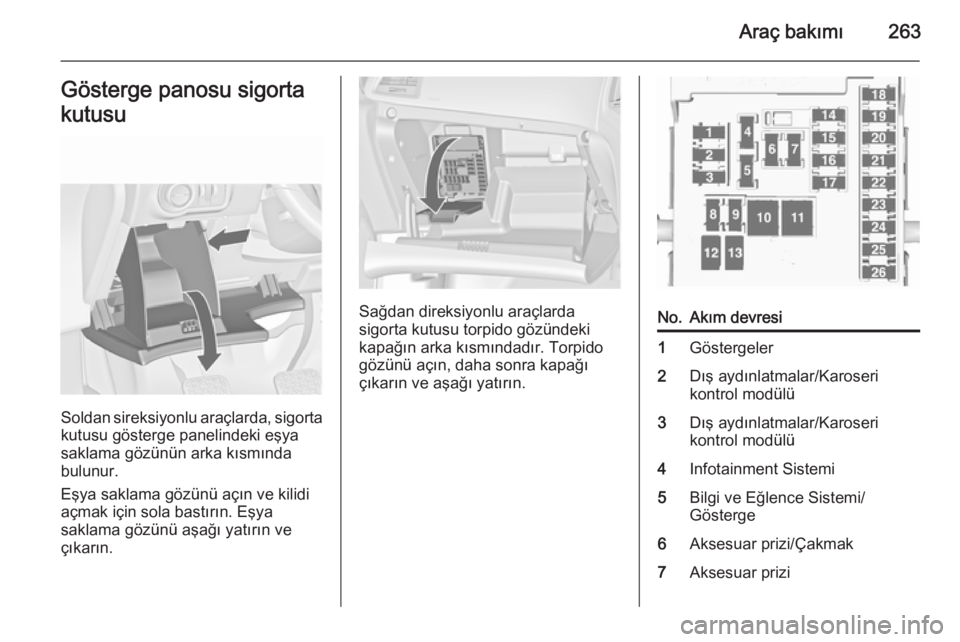

Araç bakımı263Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.
No.Akım devresi1Göstergeler2Dış aydınlatmalar/Karoseri
kontrol modülü3Dış aydınlatmalar/Karoseri
kontrol modülü4Infotainment Sistemi5Bilgi ve Eğlence Sistemi/
Gösterge6Aksesuar prizi/Çakmak7Aksesuar prizi

264Araç bakımı
No.Akım devresi8Sol kısa hüzmeli far/Karoseri
kontrol modülü9Sağ kısa hüzmeli far/Karoseri
kontrol modülü/Hava yastığı
modülü10Kapı kilitleri/Karoseri kontrol
modülü11Dahili fan12–13–14Arıza teşhis konnektörü15Hava yastığı16Aksesuar prizi17Klima sistemi18Lojistik19Gövde kontrol modülü20Gövde kontrol modülü21Gösterge paneli grubu/Hırsızlık
alarm sistemiNo.Akım devresi22Ateşleme sensörü23Gövde kontrol modülü24Gövde kontrol modülü25–26Bagaj bölmesindeki güç çıkışı
(bagaj bölmesinde sigorta
kutusu yoksa) (sadece Sports
tourer)
Bagaj bölmesi sigorta
kutusu
3 kapılı hatchback, 5 kapılı
hatchback
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Sports tourer
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.

Araç bakımı265
Perdeyi aşağıya katlayın ve çıkartın.
Koruyucuyu çıkarın.
Sigorta tanımlamalarıNo.Akım devresi1–2Karavan/römork çıkışı3Park sensörleri4–5–6–7Elektrikli koltuk8–9–10–11Karavan/römork modülü/
Karavan/römork soketi12Karavan/römork modülü13Karavan/römork çıkışı14Arka koltuk/Elektrikli katlama15–

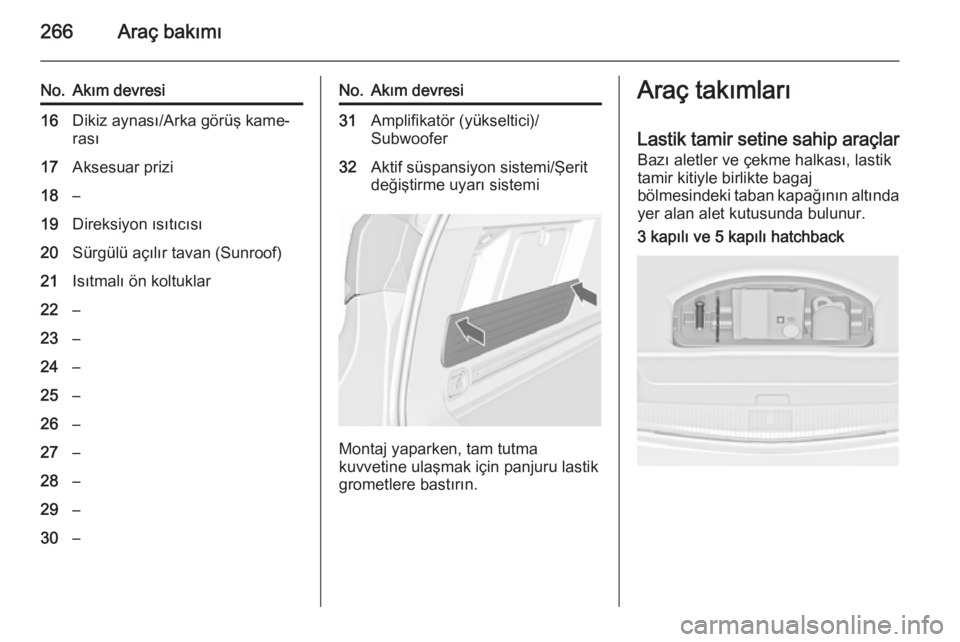

266Araç bakımı
No.Akım devresi16Dikiz aynası/Arka görüş kame‐
rası17Aksesuar prizi18–19Direksiyon ısıtıcısı20Sürgülü açılır tavan (Sunroof)21Isıtmalı ön koltuklar22–23–24–25–26–27–28–29–30–No.Akım devresi31Amplifikatör (yükseltici)/ Subwoofer32Aktif süspansiyon sistemi/Şerit
değiştirme uyarı sistemi
Montaj yaparken, tam tutma
kuvvetine ulaşmak için panjuru lastik
grometlere bastırın.
Araç takımları
Lastik tamir setine sahip araçlar
Bazı aletler ve çekme halkası, lastik
tamir kitiyle birlikte bagaj
bölmesindeki taban kapağının altında yer alan alet kutusunda bulunur.3 kapılı ve 5 kapılı hatchback

Araç bakımı267
Sports Tourer ve 4 kapılı notchback
Arka taşıyıcı sistemli versiyonda
3 67, lastik tamir kiti, bir tornavida ve
çekme halkası ön yolcu koltuğunun
altındaki çekmecede bulunur 3 65.
Stepneye sahip araçlarVersiyon 1a: Sabit bijon anahtarlı
3 kapılı ve 5 kapılı hatchback
Hasarlı tekerleği tamir etmek için
gerekli kriko, alet takımları ve kayış,
bagaj bölümünde stepnenin altındaki
alet kutusunda bulunur. Bijon
anahtarı ve çekme halkası, stepne
çukurunda, alet kutusunun yanındaki
alet çantasında bulunur. Stepne
3 282.
Versiyon 1b: Katlanır bijon anahtarlı
3 kapılı ve 5 kapılı hatchback
Versiyon 1a ile aynı içerik, ancak
takım çantasında sabit bijon anahtarı
yerine katlanır bijon anahtarı bulunur.

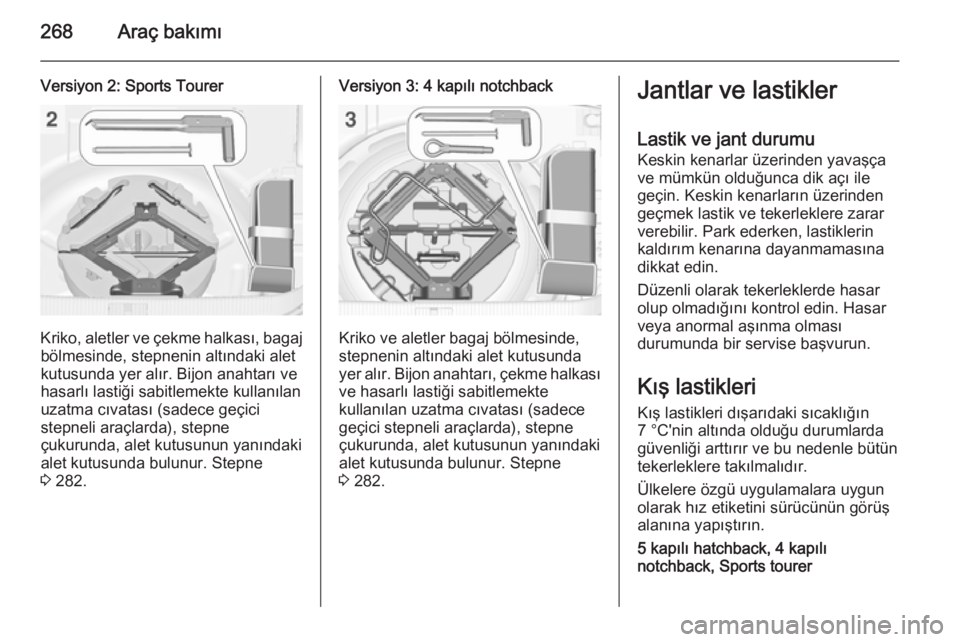

268Araç bakımı
Versiyon 2: Sports Tourer
Kriko, aletler ve çekme halkası, bagajbölmesinde, stepnenin altındaki alet
kutusunda yer alır. Bijon anahtarı ve
hasarlı lastiği sabitlemekte kullanılan
uzatma cıvatası (sadece geçici
stepneli araçlarda), stepne
çukurunda, alet kutusunun yanındaki
alet kutusunda bulunur. Stepne
3 282.
Versiyon 3: 4 kapılı notchback
Kriko ve aletler bagaj bölmesinde,
stepnenin altındaki alet kutusunda
yer alır. Bijon anahtarı, çekme halkası
ve hasarlı lastiği sabitlemekte
kullanılan uzatma cıvatası (sadece
geçici stepneli araçlarda), stepne
çukurunda, alet kutusunun yanındaki
alet kutusunda bulunur. Stepne
3 282.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar
olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
5 kapılı hatchback, 4 kapılı
notchback, Sports tourer
