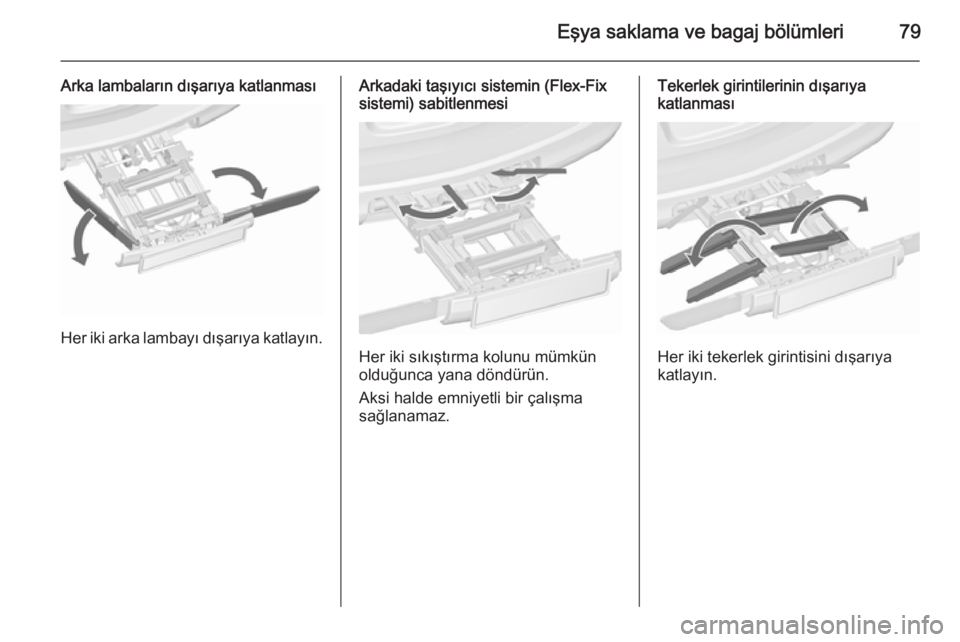

Eşya saklama ve bagaj bölümleri79
Arka lambaların dışarıya katlanması
Her iki arka lambayı dışarıya katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) sabitlenmesi
Her iki sıkıştırma kolunu mümkün
olduğunca yana döndürün.
Aksi halde emniyetli bir çalışma
sağlanamaz.
Tekerlek girintilerinin dışarıya
katlanması
Her iki tekerlek girintisini dışarıya
katlayın.

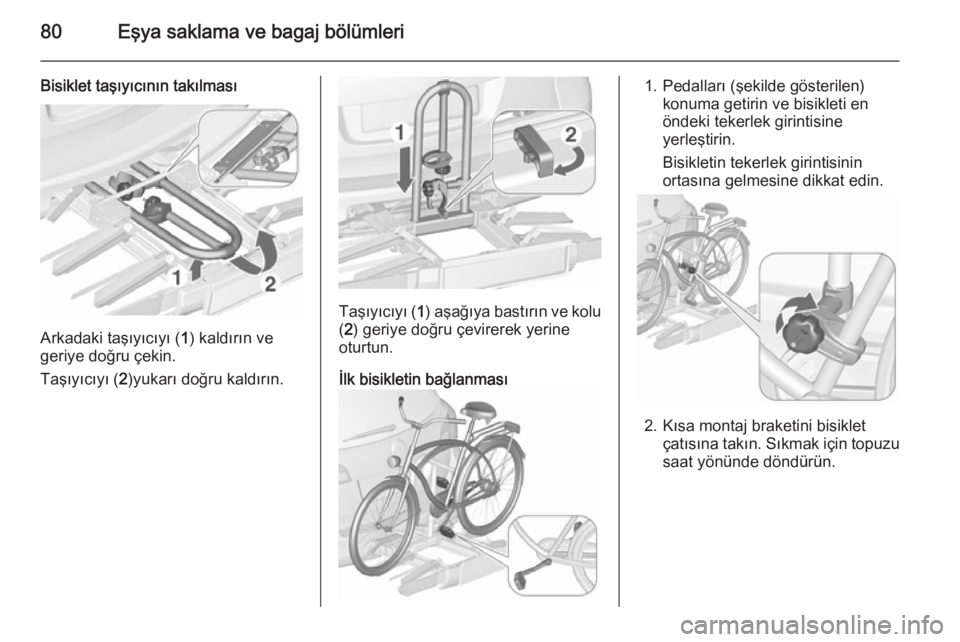

80Eşya saklama ve bagaj bölümleri
Bisiklet taşıyıcının takılması
Arkadaki taşıyıcıyı (1) kaldırın ve
geriye doğru çekin.
Taşıyıcıyı ( 2)yukarı doğru kaldırın.
Taşıyıcıyı ( 1) aşağıya bastırın ve kolu
( 2 ) geriye doğru çevirerek yerine
oturtun.
İlk bisikletin bağlanması
1. Pedalları (şekilde gösterilen) konuma getirin ve bisikleti en
öndeki tekerlek girintisine
yerleştirin.
Bisikletin tekerlek girintisinin
ortasına gelmesine dikkat edin.
2. Kısa montaj braketini bisiklet çatısına takın. Sıkmak için topuzusaat yönünde döndürün.

Eşya saklama ve bagaj bölümleri81
3. Her iki bisiklet lastiğini gerdirmebantları ile tekerlek yuvalarında
emniyete alın.
4. Bisikletin sıkı bir şekilde yerleşmiş
olmasına dikkat edin.
Dikkat
Bisiklet ile araç arasında en az 5 cm boşluk kaldığından emin
olun. Gerekirse, tutma çubuğu ve
salıncağı yana doğru gevşetin.
Adaptörün takılması
İkiden fazla bisiklet taşınacaksa,
adaptör ikinci bisiklet bağlanmadan
tespit edilmelidir.
1. Adaptörü arkadaki taşıyıcı
sisteme ( Flex-Fix System) şekilde
gösterildiği gibi bağlayın.
2. Kolu ( 1) ileriye doğru çevirin ve
tutun, daha sonra da arkada
adaptörü ( 2) indirin.
3. Kolu bırakın ve adaptörün tam olarak oturduğunu kontrol edin.

82Eşya saklama ve bagaj bölümleri
4. Adaptörde bulunan kayışı kolunaltından geçirin ve arkadaki
taşıyıcı sistemi (Flex-Fix System)
geriye katlayın. Kayışı sıkın.
Başka bisikletler takılması
Diğer bisikletlerin bağlanması da ilk
bisikletin bağlanması gibidir. Sadece, bazı ek çalışma adımları göz önünde
bulundurulmalıdır:
1. Bisikleti yerleştirmeden önce, gerektiğinde bir sonraki bisiklet
için tekerlek girintisini daima
dışarıya katlayın.
2. Bisikleti yerleştirmeden önce pedalları daima uygun konuma
getirin.
3. Bisikletleri arkadaki taşıyıcı sisteme (Flex-Fix System)
dönüşümlü olarak sağa ve sola
hizalayarak yerleştirin.
4. Bisikletleri bir öncekine göre hizalayın. Bisikletlerin tekerlek
göbekleri birbirlerine
değmemelidir.
5. Bisikletleri ilk bisiklet için açıklandığı gibi montaj braketleri
ve kayış tespit elemanları ile
bağlayın. Montaj braketleri paralel
olarak tespit edilmelidir.
İkinci bisikleti taşıyıcıya bağlamak
için uzun montaj braketini
kullanın.
Üçüncü bisikleti taşıyıcıya
bağlamak için daha uzun olan
aksesuar montaj braketini
kullanın.
Dördüncü bisikleti bağlamak için
en kısa aksesuar montaj braketini
kullanın. Braket üçüncü ve
dördüncü bisikletlerin çerçeveleri
arasına tespit edilmelidir.

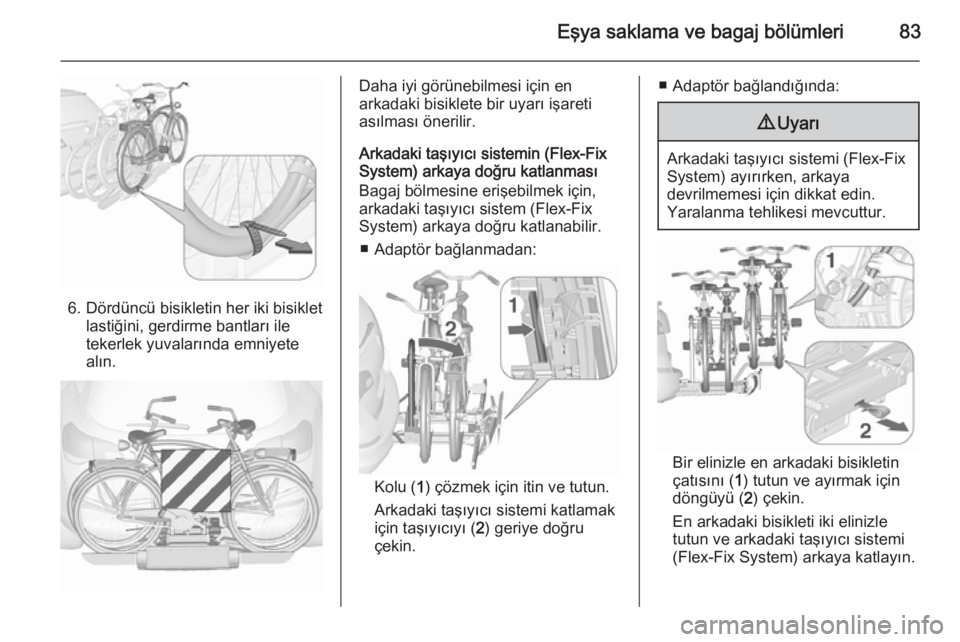

Eşya saklama ve bagaj bölümleri83
6. Dördüncü bisikletin her iki bisikletlastiğini, gerdirme bantları ile
tekerlek yuvalarında emniyete
alın.
Daha iyi görünebilmesi için en
arkadaki bisiklete bir uyarı işareti
asılması önerilir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) arkaya doğru katlanması
Bagaj bölmesine erişebilmek için,
arkadaki taşıyıcı sistem (Flex-Fix
System) arkaya doğru katlanabilir.
■ Adaptör bağlanmadan:
Kolu ( 1) çözmek için itin ve tutun.
Arkadaki taşıyıcı sistemi katlamak
için taşıyıcıyı ( 2) geriye doğru
çekin.
■ Adaptör bağlandığında:9 Uyarı
Arkadaki taşıyıcı sistemi (Flex-Fix
System) ayırırken, arkaya
devrilmemesi için dikkat edin.
Yaralanma tehlikesi mevcuttur.
Bir elinizle en arkadaki bisikletin
çatısını ( 1) tutun ve ayırmak için
döngüyü ( 2) çekin.
En arkadaki bisikleti iki elinizle
tutun ve arkadaki taşıyıcı sistemi
(Flex-Fix System) arkaya katlayın.

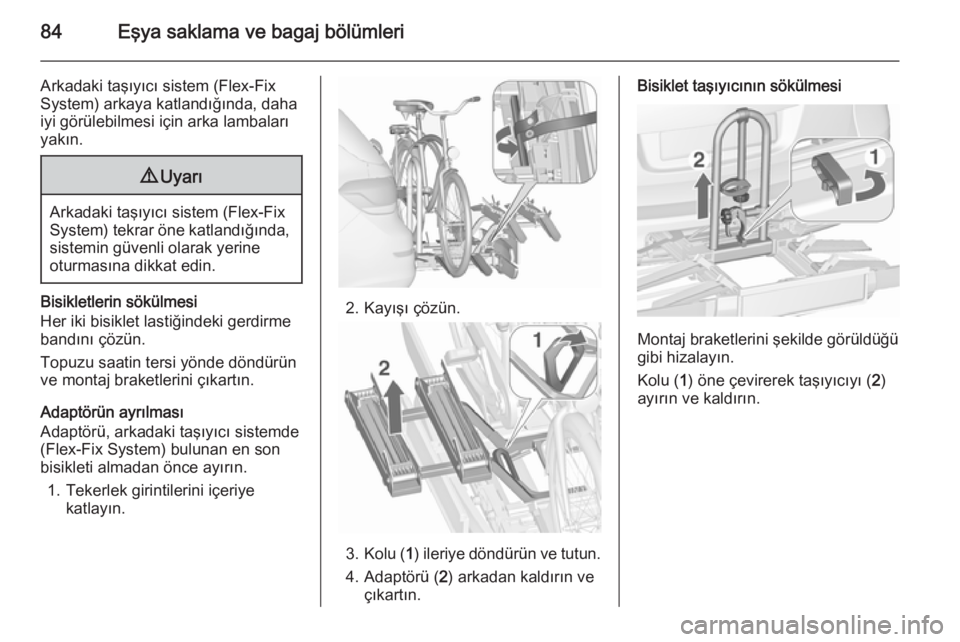

84Eşya saklama ve bagaj bölümleri
Arkadaki taşıyıcı sistem (Flex-Fix
System) arkaya katlandığında, daha
iyi görülebilmesi için arka lambaları
yakın.9 Uyarı
Arkadaki taşıyıcı sistem (Flex-Fix
System) tekrar öne katlandığında, sistemin güvenli olarak yerine
oturmasına dikkat edin.
Bisikletlerin sökülmesi
Her iki bisiklet lastiğindeki gerdirme
bandını çözün.
Topuzu saatin tersi yönde döndürün
ve montaj braketlerini çıkartın.
Adaptörün ayrılması
Adaptörü, arkadaki taşıyıcı sistemde
(Flex-Fix System) bulunan en son bisikleti almadan önce ayırın.
1. Tekerlek girintilerini içeriye katlayın.2. Kayışı çözün.
3.Kolu ( 1) ileriye döndürün ve tutun.
4. Adaptörü ( 2) arkadan kaldırın ve
çıkartın.
Bisiklet taşıyıcının sökülmesi
Montaj braketlerini şekilde görüldüğü
gibi hizalayın.
Kolu ( 1) öne çevirerek taşıyıcıyı ( 2)
ayırın ve kaldırın.

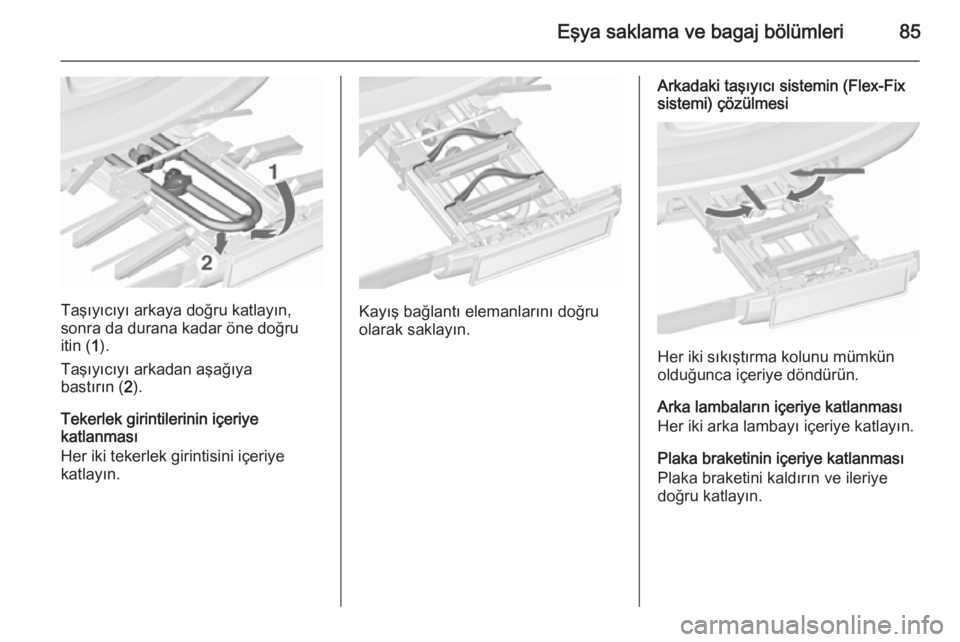

Eşya saklama ve bagaj bölümleri85
Taşıyıcıyı arkaya doğru katlayın,
sonra da durana kadar öne doğru
itin ( 1).
Taşıyıcıyı arkadan aşağıya
bastırın ( 2).
Tekerlek girintilerinin içeriye
katlanması
Her iki tekerlek girintisini içeriye
katlayın.Kayış bağlantı elemanlarını doğru
olarak saklayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) çözülmesi
Her iki sıkıştırma kolunu mümkün
olduğunca içeriye döndürün.
Arka lambaların içeriye katlanması
Her iki arka lambayı içeriye katlayın.
Plaka braketinin içeriye katlanması
Plaka braketini kaldırın ve ileriye doğru katlayın.

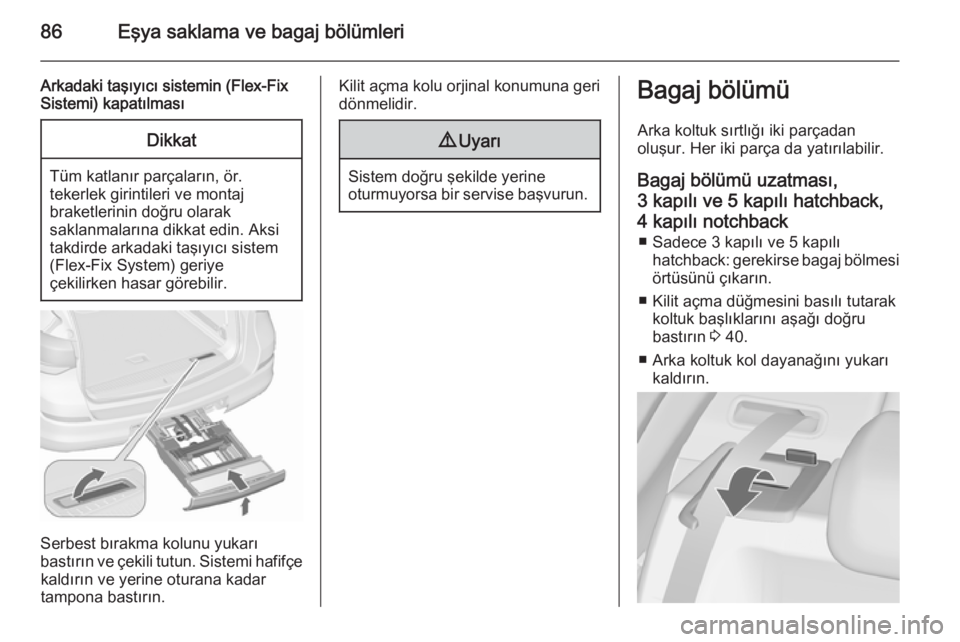

86Eşya saklama ve bagaj bölümleri
Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) kapatılmasıDikkat
Tüm katlanır parçaların, ör.
tekerlek girintileri ve montaj
braketlerinin doğru olarak
saklanmalarına dikkat edin. Aksi
takdirde arkadaki taşıyıcı sistem
(Flex-Fix System) geriye
çekilirken hasar görebilir.
Serbest bırakma kolunu yukarı
bastırın ve çekili tutun. Sistemi hafifçe kaldırın ve yerine oturana kadar
tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.
Bagaj bölümü
Arka koltuk sırtlığı iki parçadan
oluşur. Her iki parça da yatırılabilir.
Bagaj bölümü uzatması,
3 kapılı ve 5 kapılı hatchback, 4 kapılı notchback ■ Sadece 3 kapılı ve 5 kapılı hatchback: gerekirse bagaj bölmesi
örtüsünü çıkarın.
■ Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı doğru
bastırın 3 40.
■ Arka koltuk kol dayanağını yukarı kaldırın.

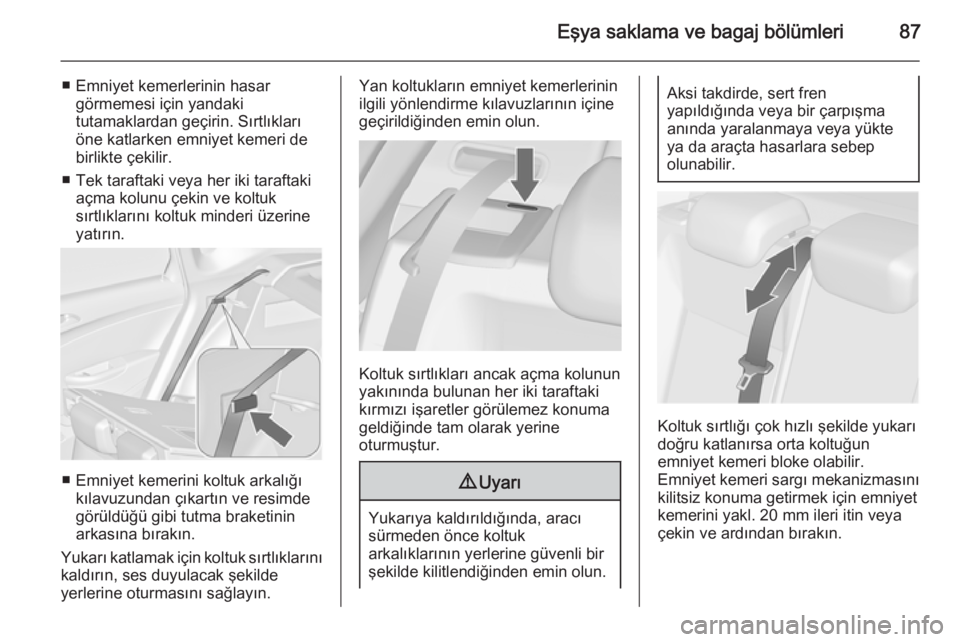

Eşya saklama ve bagaj bölümleri87
■ Emniyet kemerlerinin hasargörmemesi için yandaki
tutamaklardan geçirin. Sırtlıkları öne katlarken emniyet kemeri de
birlikte çekilir.
■ Tek taraftaki veya her iki taraftaki açma kolunu çekin ve koltuk
sırtlıklarını koltuk minderi üzerine
yatırın.
■ Emniyet kemerini koltuk arkalığı kılavuzundan çıkartın ve resimde
görüldüğü gibi tutma braketinin arkasına bırakın.
Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses duyulacak şekilde
yerlerine oturmasını sağlayın.
Yan koltukların emniyet kemerlerinin ilgili yönlendirme kılavuzlarının içine
geçirildiğinden emin olun.
Koltuk sırtlıkları ancak açma kolunun
yakınında bulunan her iki taraftaki
kırmızı işaretler görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet kemeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
kilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.

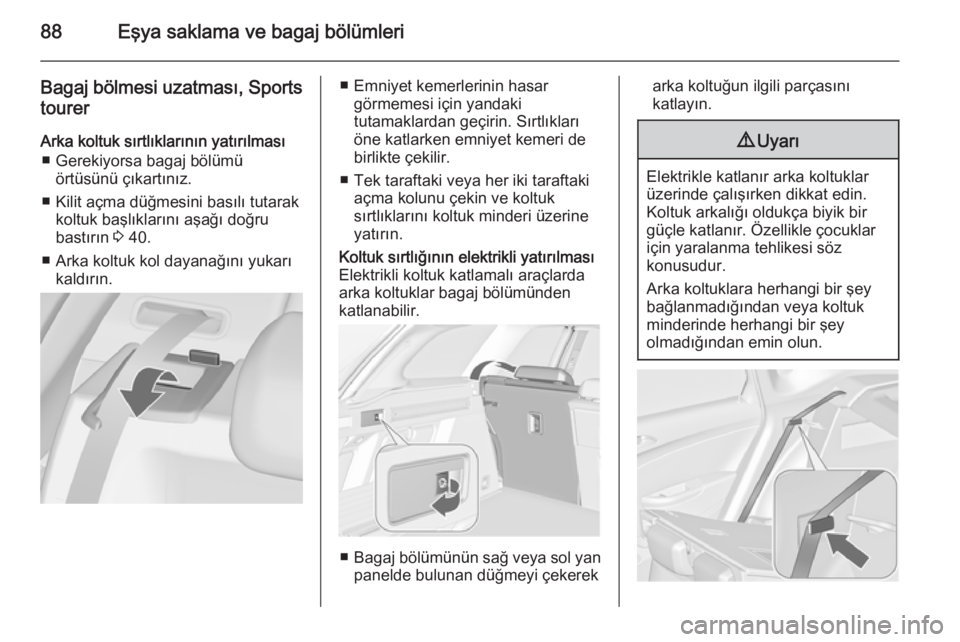

88Eşya saklama ve bagaj bölümleri
Bagaj bölmesi uzatması, Sportstourer
Arka koltuk sırtlıklarının yatırılması ■ Gerekiyorsa bagaj bölümü örtüsünü çıkartınız.
■ Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı doğru
bastırın 3 40.
■ Arka koltuk kol dayanağını yukarı kaldırın.■ Emniyet kemerlerinin hasargörmemesi için yandaki
tutamaklardan geçirin. Sırtlıkları öne katlarken emniyet kemeri de
birlikte çekilir.
■ Tek taraftaki veya her iki taraftaki açma kolunu çekin ve koltuk
sırtlıklarını koltuk minderi üzerine yatırın.Koltuk sırtlığının elektrikli yatırılması
Elektrikli koltuk katlamalı araçlarda
arka koltuklar bagaj bölümünden katlanabilir.
■ Bagaj bölümünün sağ veya sol yan
panelde bulunan düğmeyi çekerek
arka koltuğun ilgili parçasını
katlayın.9 Uyarı
Elektrikle katlanır arka koltuklar
üzerinde çalışırken dikkat edin.
Koltuk arkalığı oldukça biyik bir
güçle katlanır. Özellikle çocuklar
için yaralanma tehlikesi söz
konusudur.
Arka koltuklara herhangi bir şey
bağlanmadığından veya koltuk
minderinde herhangi bir şey
olmadığından emin olun.
