OPEL ASTRA J 2015.5 Uporabniški priročnik

Sedeži in varnostni sistemi59
Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIXTežnostni razredVelikostni razredVpetjeNa sovoznikovem
sedežuNa zadnjih
stranskih sedežihNa zadnjem
sredinskem sedežuSkupina 0: do 10 kg
ali pribl. 10 mesecevEISO/R1XILXSkupina 0+: do 13 kg
ali pribl. 2 letiEISO/R1XILXDISO/R2XILXCISO/R3XILXSkupina I: 9 do 18 kg
ali od 8 mesecev do 4 letaDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXSkupina II: 15 do 25 kg
ali od 3 do 7 letXILXSkupina III: 22 do 36 kg
ali od 6 do 12 letXILX

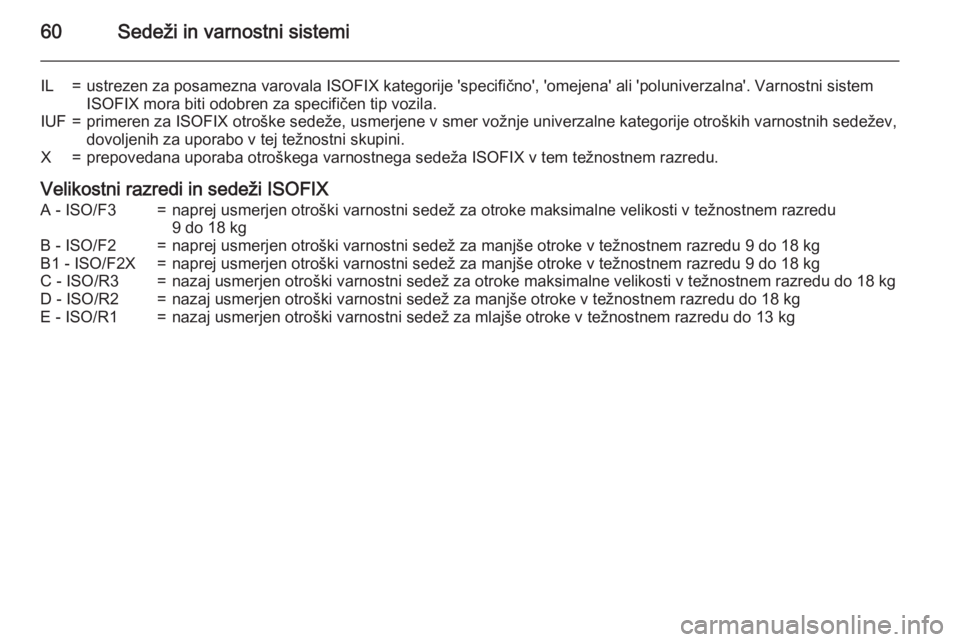

60Sedeži in varnostni sistemi
IL=ustrezen za posamezna varovala ISOFIX kategorije 'specifično', 'omejena' ali 'poluniverzalna'. Varnostni sistemISOFIX mora biti odobren za specifičen tip vozila.IUF=primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupini.X=prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu.
Velikostni razredi in sedeži ISOFIX
A - ISO/F3=naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do 18 kgB - ISO/F2=naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X=naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3=nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do 18 kgD - ISO/R2=nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1=nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg

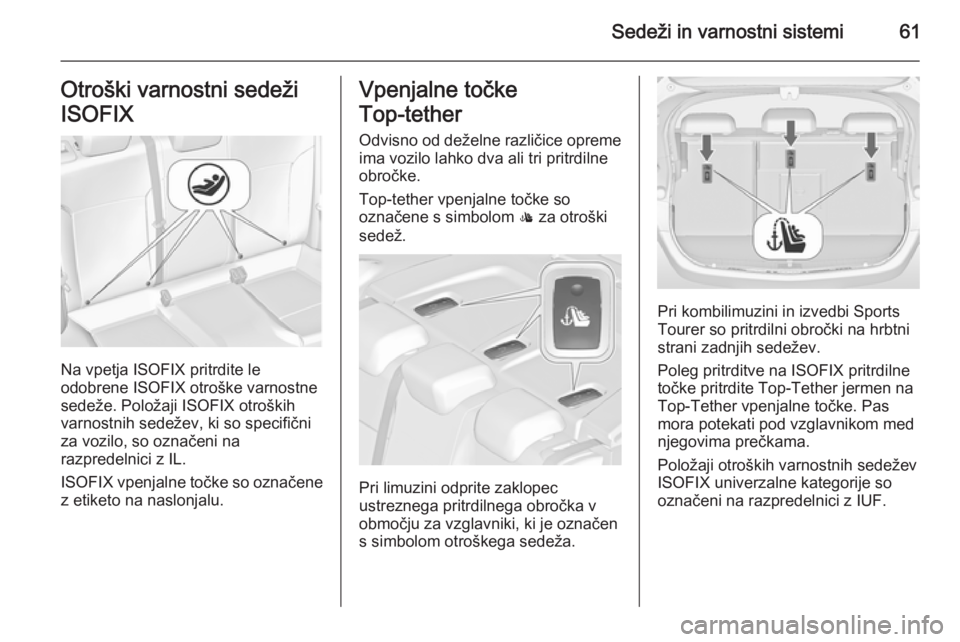

Sedeži in varnostni sistemi61Otroški varnostni sedeži
ISOFIX
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških
varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL.
ISOFIX vpenjalne točke so označene
z etiketo na naslonjalu.
Vpenjalne točke
Top-tether Odvisno od deželne različice opreme ima vozilo lahko dva ali tri pritrdilne
obročke.
Top-tether vpenjalne točke so
označene s simbolom : za otroški
sedež.
Pri limuzini odprite zaklopec
ustreznega pritrdilnega obročka v
območju za vzglavniki, ki je označen
s simbolom otroškega sedeža.
Pri kombilimuzini in izvedbi Sports
Tourer so pritrdilni obročki na hrbtni
strani zadnjih sedežev.
Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-Tether jermen na
Top-Tether vpenjalne točke. Pas
mora potekati pod vzglavnikom med
njegovima prečkama.
Položaji otroških varnostnih sedežev
ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.

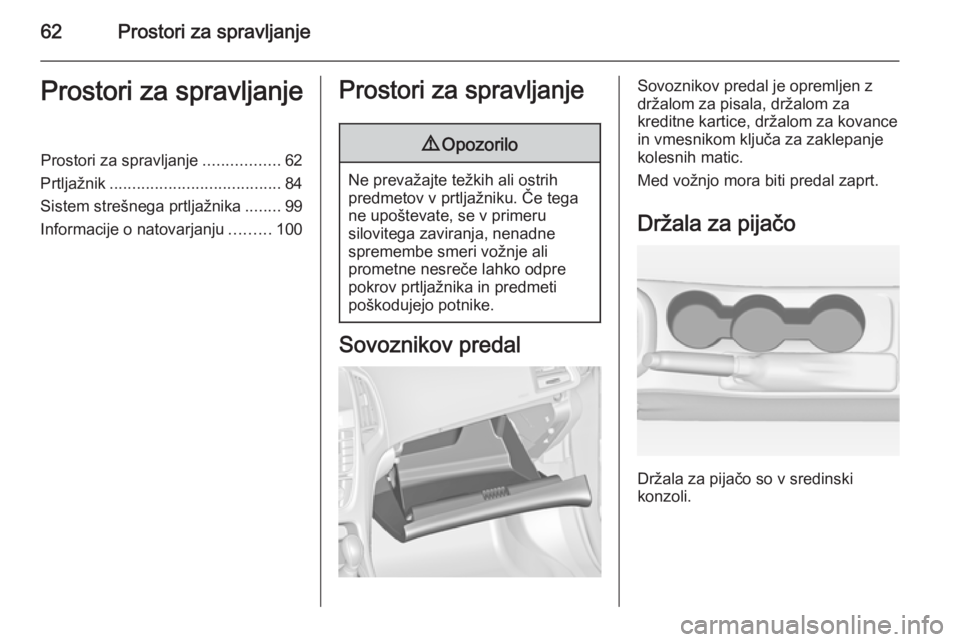

62Prostori za spravljanjeProstori za spravljanjeProstori za spravljanje.................62
Prtljažnik ...................................... 84
Sistem strešnega prtljažnika ........99
Informacije o natovarjanju .........100Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Sovoznikov predal je opremljen z
držalom za pisala, držalom za
kreditne kartice, držalom za kovance
in vmesnikom ključa za zaklepanje
kolesnih matic.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v sredinski
konzoli.

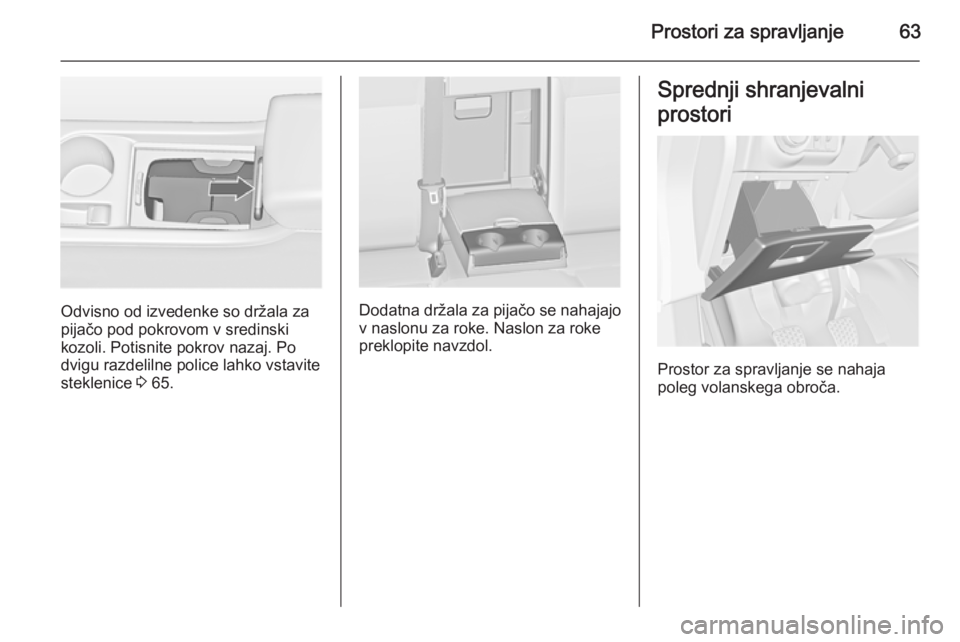

Prostori za spravljanje63
Odvisno od izvedenke so držala za
pijačo pod pokrovom v sredinski
kozoli. Potisnite pokrov nazaj. Po
dvigu razdelilne police lahko vstavite steklenice 3 65.Dodatna držala za pijačo se nahajajo
v naslonu za roke. Naslon za roke
preklopite navzdol.
Sprednji shranjevalni
prostori
Prostor za spravljanje se nahaja
poleg volanskega obroča.

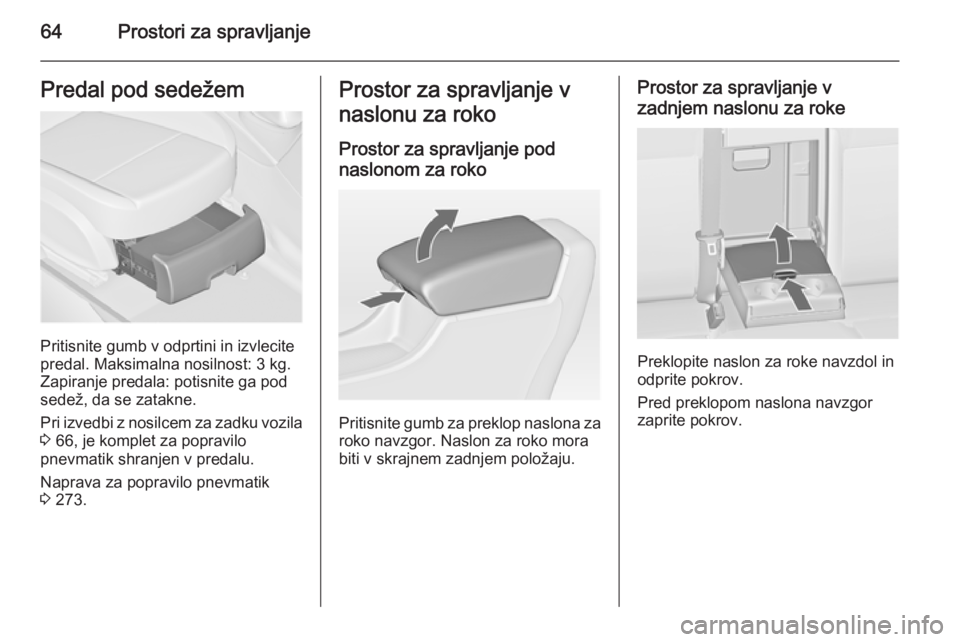

64Prostori za spravljanjePredal pod sedežem
Pritisnite gumb v odprtini in izvlecite
predal. Maksimalna nosilnost: 3 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Pri izvedbi z nosilcem za zadku vozila
3 66, je komplet za popravilo
pnevmatik shranjen v predalu.
Naprava za popravilo pnevmatik
3 273.
Prostor za spravljanje v
naslonu za roko
Prostor za spravljanje pod
naslonom za roko
Pritisnite gumb za preklop naslona za
roko navzgor. Naslon za roko mora
biti v skrajnem zadnjem položaju.
Prostor za spravljanje v
zadnjem naslonu za roke
Preklopite naslon za roke navzdol in
odprite pokrov.
Pred preklopom naslona navzgor zaprite pokrov.

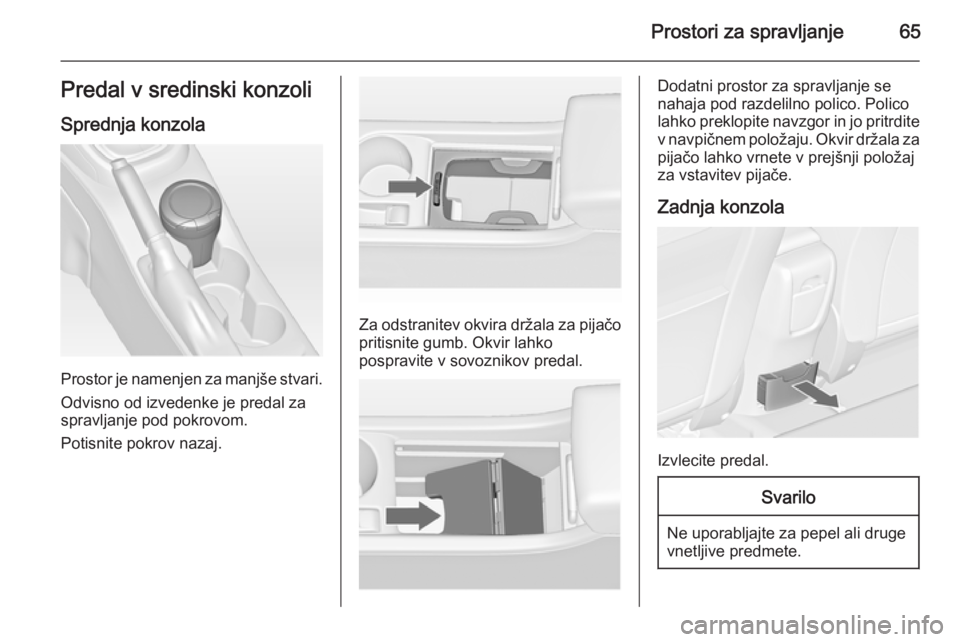

Prostori za spravljanje65Predal v sredinski konzoli
Sprednja konzola
Prostor je namenjen za manjše stvari. Odvisno od izvedenke je predal za
spravljanje pod pokrovom.
Potisnite pokrov nazaj.
Za odstranitev okvira držala za pijačo
pritisnite gumb. Okvir lahko
pospravite v sovoznikov predal.
Dodatni prostor za spravljanje se
nahaja pod razdelilno polico. Polico
lahko preklopite navzgor in jo pritrdite v navpičnem položaju. Okvir držala za
pijačo lahko vrnete v prejšnji položaj
za vstavitev pijače.
Zadnja konzola
Izvlecite predal.
Svarilo
Ne uporabljajte za pepel ali druge
vnetljive predmete.

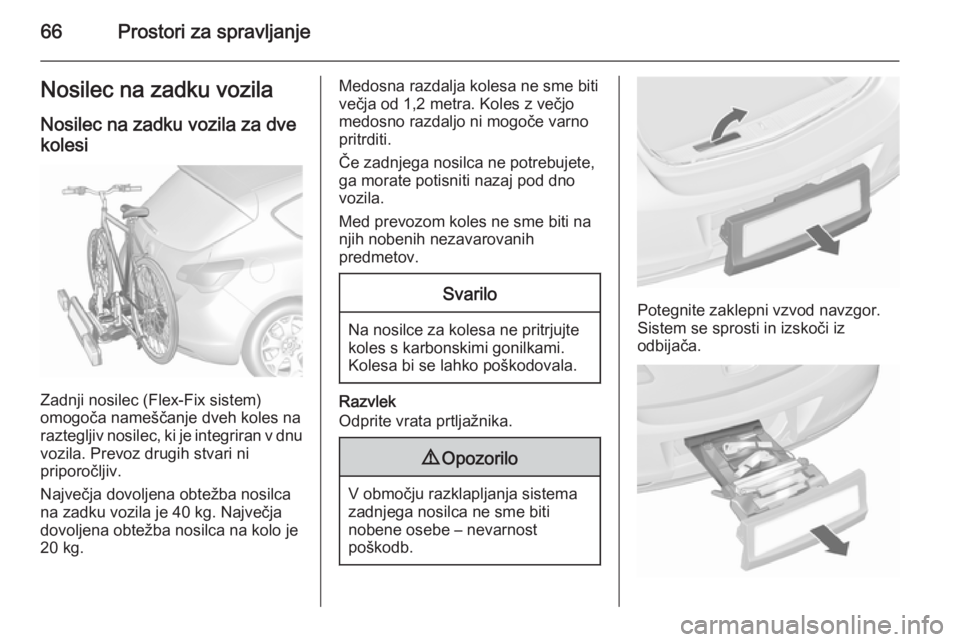

66Prostori za spravljanjeNosilec na zadku vozilaNosilec na zadku vozila za dve
kolesi
Zadnji nosilec (Flex-Fix sistem)
omogoča nameščanje dveh koles na raztegljiv nosilec, ki je integriran v dnu
vozila. Prevoz drugih stvari ni
priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 40 kg. Največja
dovoljena obtežba nosilca na kolo je
20 kg.
Medosna razdalja kolesa ne sme biti
večja od 1,2 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno
vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Na nosilce za kolesa ne pritrjujte
koles s karbonskimi gonilkami.
Kolesa bi se lahko poškodovala.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.
Potegnite zaklepni vzvod navzgor.
Sistem se sprosti in izskoči iz
odbijača.

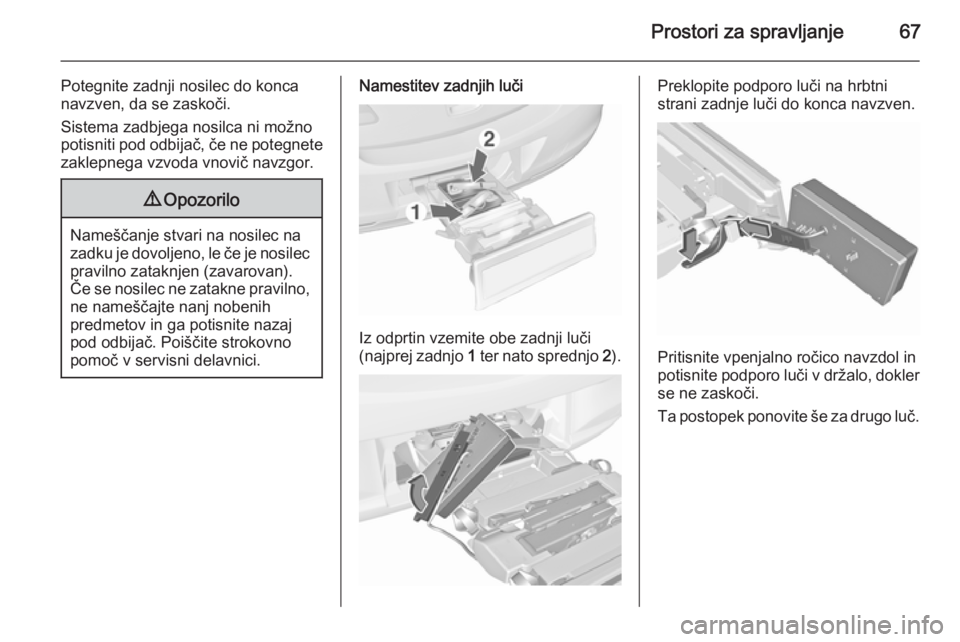

Prostori za spravljanje67
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadbjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Namestitev zadnjih luči
Iz odprtin vzemite obe zadnji luči
(najprej zadnjo 1 ter nato sprednjo 2).
Preklopite podporo luči na hrbtni
strani zadnje luči do konca navzven.
Pritisnite vpenjalno ročico navzdol in
potisnite podporo luči v držalo, dokler
se ne zaskoči.
Ta postopek ponovite še za drugo luč.

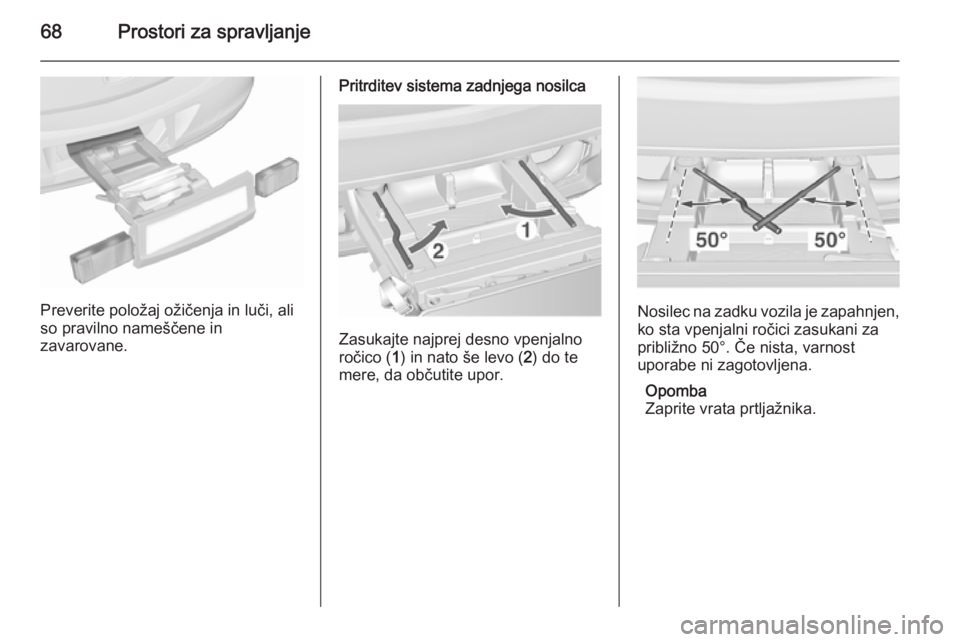

68Prostori za spravljanje
Preverite položaj ožičenja in luči, ali
so pravilno nameščene in
zavarovane.
Pritrditev sistema zadnjega nosilca
Zasukajte najprej desno vpenjalno
ročico ( 1) in nato še levo ( 2) do te
mere, da občutite upor.
Nosilec na zadku vozila je zapahnjen, ko sta vpenjalni ročici zasukani za
približno 50°. Če nista, varnost
uporabe ni zagotovljena.
Opomba
Zaprite vrata prtljažnika.
