OPEL ASTRA J 2015.5 Uputstvo za upotrebu (in Serbian)

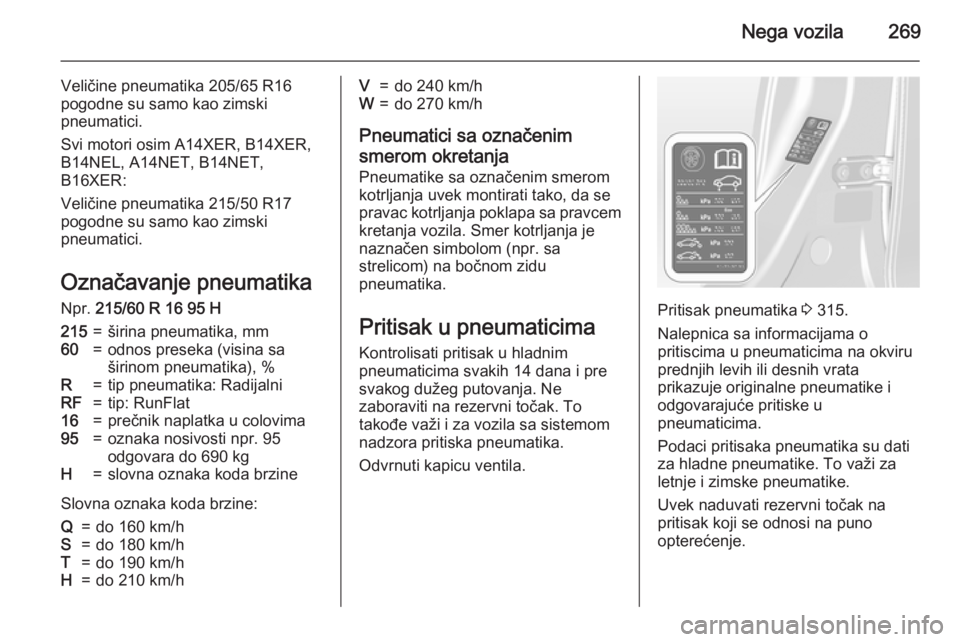

Nega vozila269
Veličine pneumatika 205/65 R16
pogodne su samo kao zimski
pneumatici.
Svi motori osim A14XER, B14XER,
B14NEL, A14NET, B14NET,
B16XER:
Veličine pneumatika 215/50 R17
pogodne su samo kao zimski
pneumatici.
Označavanje pneumatika
Npr. 215/60 R 16 95 H215=širina pneumatika, mm60=odnos preseka (visina sa
širinom pneumatika), %R=tip pneumatika: RadijalniRF=tip: RunFlat16=prečnik naplatka u colovima95=oznaka nosivosti npr. 95
odgovara do 690 kgH=slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom
nadzora pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 315.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru
prednjih levih ili desnih vrata
prikazuje originalne pneumatike i
odgovarajuće pritiske u
pneumaticima.
Podaci pritisaka pneumatika su dati za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.

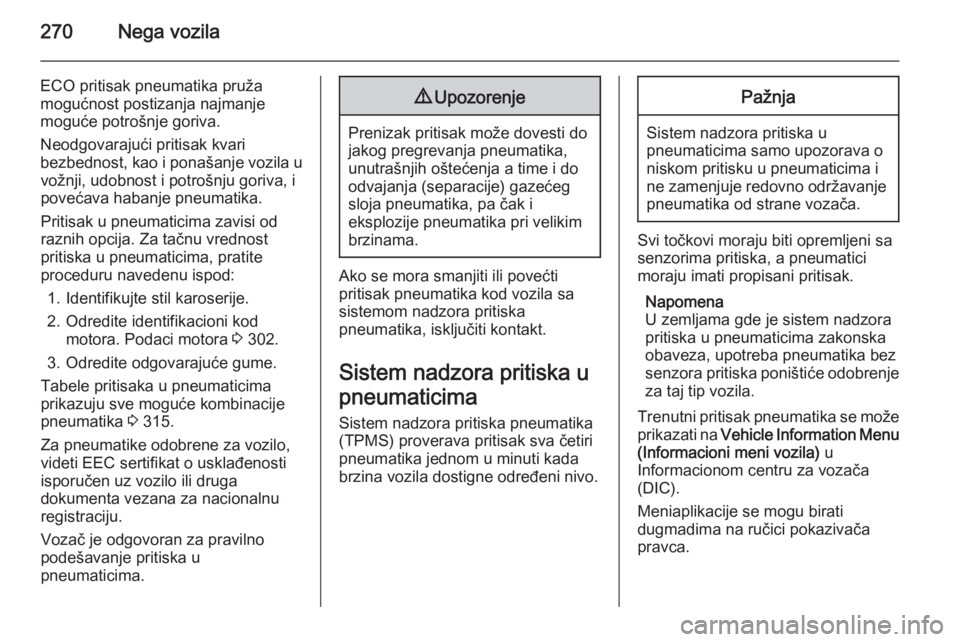

270Nega vozila
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Identifikujte stil karoserije.
2. Odredite identifikacioni kod motora. Podaci motora 3 302.
3. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 315.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt.
Sistem nadzora pritiska u
pneumaticima
Sistem nadzora pritiska pneumatika
(TPMS) proverava pritisak sva četiri
pneumatika jednom u minuti kada brzina vozila dostigne određeni nivo.
Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.
Trenutni pritisak pneumatika se može prikazati na Vehicle Information Menu
(Informacioni meni vozila) u
Informacionom centru za vozača (DIC).
Meniaplikacije se mogu birati
dugmadima na ručici pokazivača
pravca.

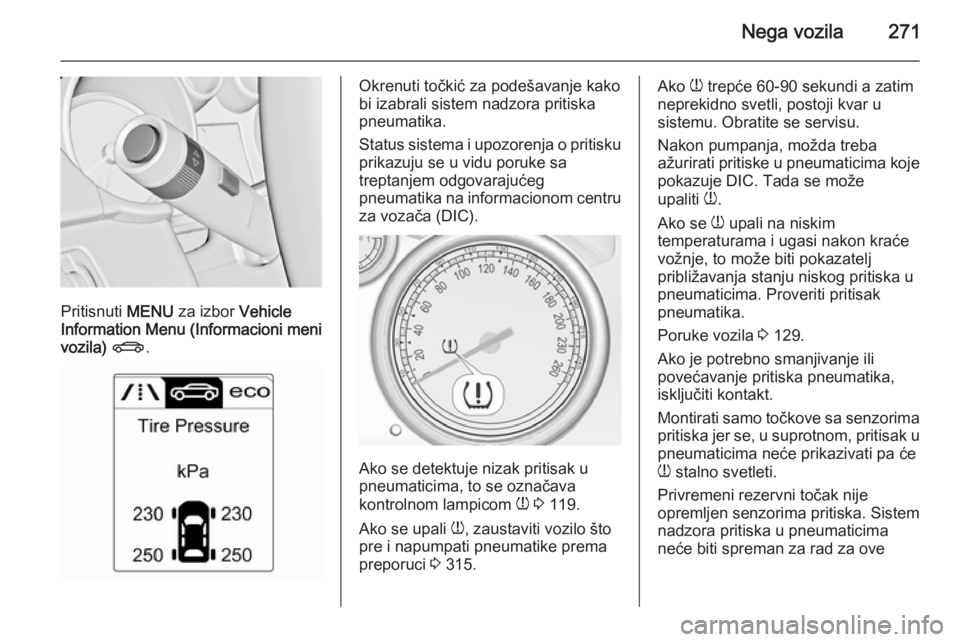

Nega vozila271
Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) X .
Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke sa
treptanjem odgovarajućeg
pneumatika na informacionom centru
za vozača (DIC).
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 119.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 315.
Ako
w trepće 60-90 sekundi a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratite se servisu.
Nakon pumpanja, možda treba
ažurirati pritiske u pneumaticima koje
pokazuje DIC. Tada se može
upaliti w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće vožnje, to može biti pokazatelj
približavanja stanju niskog pritiska u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 129.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Privremeni rezervni točak nije
opremljen senzorima pritiska. Sistem
nadzora pritiska u pneumaticima
neće biti spreman za rad za ove

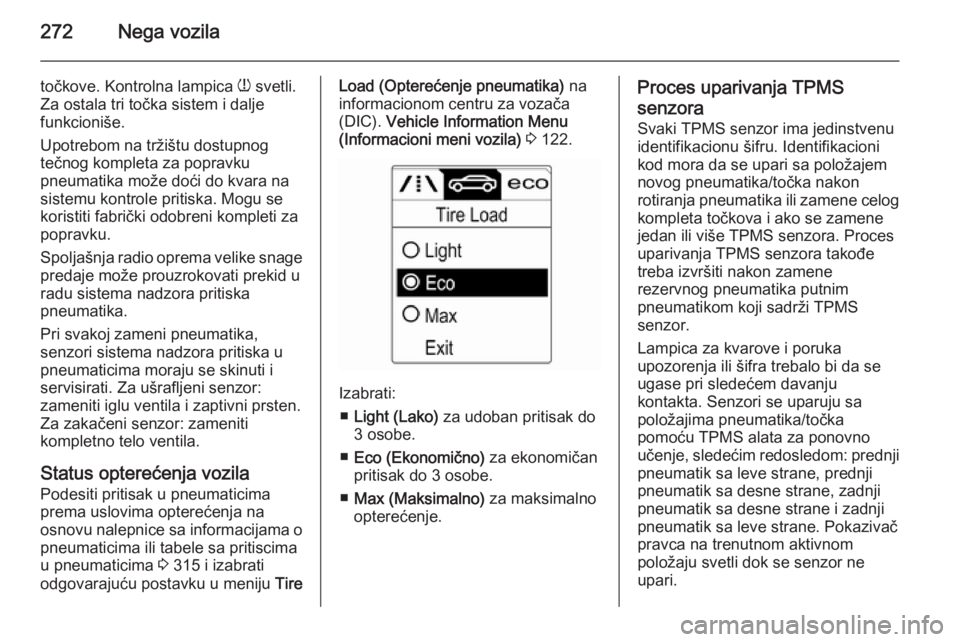

272Nega vozila
točkove. Kontrolna lampica w svetli.
Za ostala tri točka sistem i dalje
funkcioniše.
Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na
sistemu kontrole pritiska. Mogu se
koristiti fabrički odobreni kompleti za
popravku.
Spoljašnja radio oprema velike snage
predaje može prouzrokovati prekid u radu sistema nadzora pritiska
pneumatika.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u
pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor:
zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor: zameniti
kompletno telo ventila.
Status opterećenja vozila
Podesiti pritisak u pneumaticima
prema uslovima opterećenja na
osnovu nalepnice sa informacijama o
pneumaticima ili tabele sa pritiscima
u pneumaticima 3 315 i izabrati
odgovarajuću postavku u meniju TireLoad (Opterećenje pneumatika) na
informacionom centru za vozača
(DIC). Vehicle Information Menu
(Informacioni meni vozila) 3 122.
Izabrati:
■ Light (Lako) za udoban pritisak do
3 osobe.
■ Eco (Ekonomično) za ekonomičan
pritisak do 3 osobe.
■ Max (Maksimalno) za maksimalno
opterećenje.
Proces uparivanja TPMS
senzora
Svaki TPMS senzor ima jedinstvenu
identifikacionu šifru. Identifikacioni
kod mora da se upari sa položajem
novog pneumatika/točka nakon
rotiranja pneumatika ili zamene celog kompleta točkova i ako se zamene
jedan ili više TPMS senzora. Proces
uparivanja TPMS senzora takođe
treba izvršiti nakon zamene
rezervnog pneumatika putnim
pneumatikom koji sadrži TPMS
senzor.
Lampica za kvarove i poruka
upozorenja ili šifra trebalo bi da se
ugase pri sledećem davanju
kontakta. Senzori se uparuju sa
položajima pneumatika/točka
pomoću TPMS alata za ponovno
učenje, sledećim redosledom: prednji pneumatik sa leve strane, prednjipneumatik sa desne strane, zadnji
pneumatik sa desne strane i zadnji
pneumatik sa leve strane. Pokazivač
pravca na trenutnom aktivnom
položaju svetli dok se senzor ne
upari.

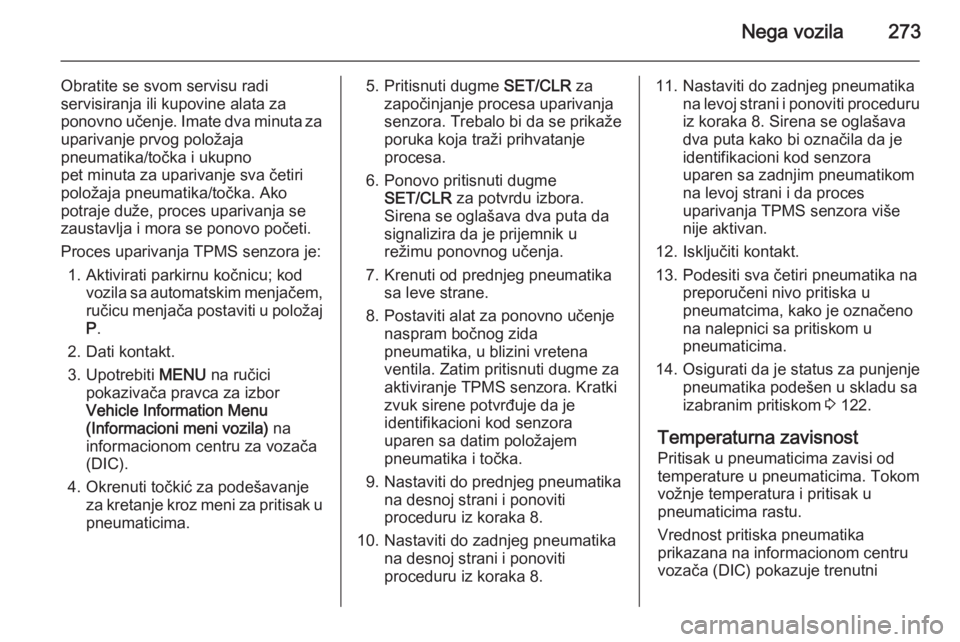

Nega vozila273
Obratite se svom servisu radi
servisiranja ili kupovine alata za
ponovno učenje. Imate dva minuta za uparivanje prvog položaja
pneumatika/točka i ukupno
pet minuta za uparivanje sva četiri
položaja pneumatika/točka. Ako
potraje duže, proces uparivanja se
zaustavlja i mora se ponovo početi.
Proces uparivanja TPMS senzora je: 1. Aktivirati parkirnu kočnicu; kod vozila sa automatskim menjačem,ručicu menjača postaviti u položaj
P .
2. Dati kontakt.
3. Upotrebiti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) na
informacionom centru za vozača (DIC).
4. Okrenuti točkić za podešavanje za kretanje kroz meni za pritisak u
pneumaticima.5. Pritisnuti dugme SET/CLR za
započinjanje procesa uparivanja senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.
6. Ponovo pritisnuti dugme SET/CLR za potvrdu izbora.
Sirena se oglašava dva puta da
signalizira da je prijemnik u
režimu ponovnog učenja.
7. Krenuti od prednjeg pneumatika sa leve strane.
8. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme za
aktiviranje TPMS senzora. Kratki
zvuk sirene potvrđuje da je
identifikacioni kod senzora
uparen sa datim položajem
pneumatika i točka.
9. Nastaviti do prednjeg pneumatika
na desnoj strani i ponoviti
proceduru iz koraka 8.
10. Nastaviti do zadnjeg pneumatika na desnoj strani i ponoviti
proceduru iz koraka 8.11. Nastaviti do zadnjeg pneumatika na levoj strani i ponoviti proceduru
iz koraka 8. Sirena se oglašava
dva puta kako bi označila da je
identifikacioni kod senzora
uparen sa zadnjim pneumatikom
na levoj strani i da proces
uparivanja TPMS senzora više
nije aktivan.
12. Isključiti kontakt.
13. Podesiti sva četiri pneumatika na preporučeni nivo pritiska u
pneumatcima, kako je označeno
na nalepnici sa pritiskom u
pneumaticima.
14. Osigurati da je status za punjenje pneumatika podešen u skladu sa
izabranim pritiskom 3 122.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu.
Vrednost pritiska pneumatika
prikazana na informacionom centru
vozača (DIC) pokazuje trenutni

274Nega vozila
pritisak pneumatika. Stoga je važnoproveriti pritisak pneumatika kad je
hladan.

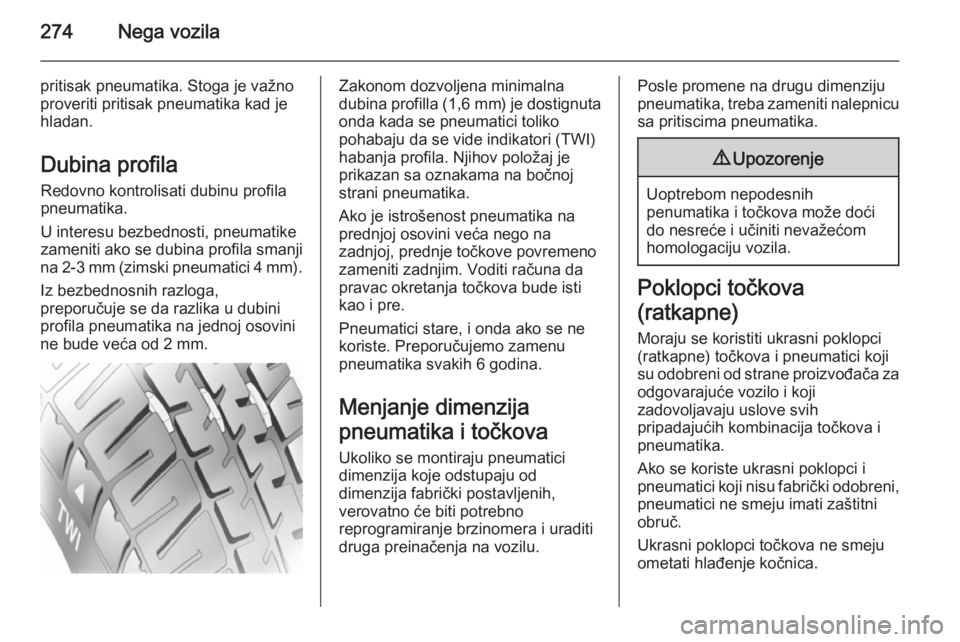

Dubina profila Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji
na 2-3 mm (zimski pneumatici 4 mm ).
Iz bezbednosnih razloga, preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.Zakonom dozvoljena minimalna
dubina profilla ( 1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj je
prikazan sa oznakama na bočnoj
strani pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove povremeno
zameniti zadnjim. Voditi računa da
pravac okretanja točkova bude isti
kao i pre.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.
Menjanje dimenzija
pneumatika i točkova
Ukoliko se montiraju pneumatici
dimenzija koje odstupaju od
dimenzija fabrički postavljenih,
verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.Posle promene na drugu dimenziju
pneumatika, treba zameniti nalepnicu
sa pritiscima pneumatika.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Poklopci točkova
(ratkapne) Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.

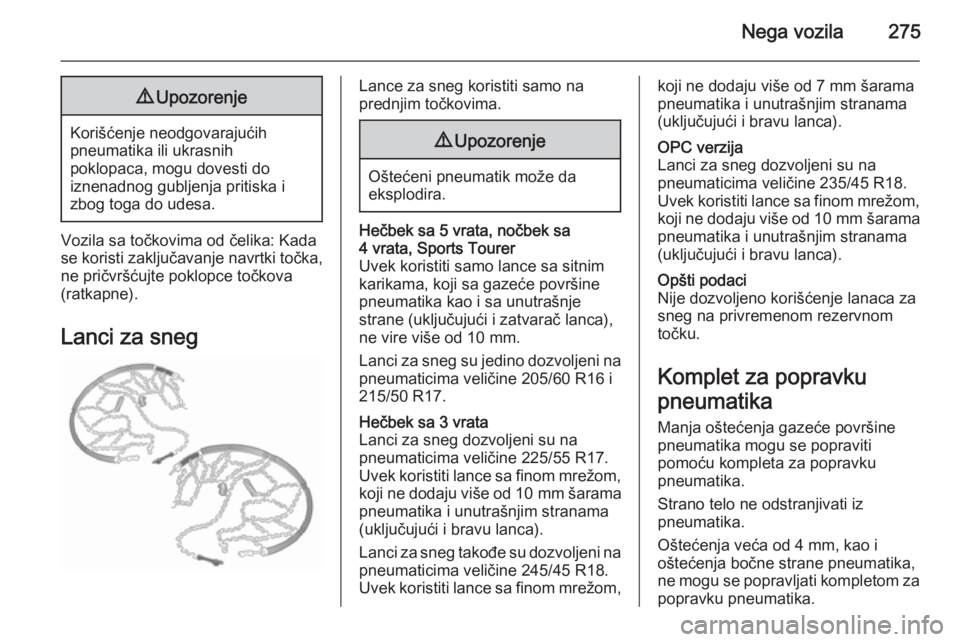

Nega vozila2759Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Vozila sa točkovima od čelika: Kada
se koristi zaključavanje navrtki točka, ne pričvršćujte poklopce točkova
(ratkapne).
Lanci za sneg
Lance za sneg koristiti samo na
prednjim točkovima.9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca), ne vire više od 10 mm.
Lanci za sneg su jedino dozvoljeni na pneumaticima veličine 205/60 R16 i215/50 R17.Hečbek sa 3 vrata
Lanci za sneg dozvoljeni su na
pneumaticima veličine 225/55 R17.
Uvek koristiti lance sa finom mrežom,
koji ne dodaju više od 10 mm šarama
pneumatika i unutrašnjim stranama
(uključujući i bravu lanca).
Lanci za sneg takođe su dozvoljeni na pneumaticima veličine 245/45 R18.
Uvek koristiti lance sa finom mrežom,koji ne dodaju više od 7 mm šarama
pneumatika i unutrašnjim stranama
(uključujući i bravu lanca).OPC verzija
Lanci za sneg dozvoljeni su na
pneumaticima veličine 235/45 R18.
Uvek koristiti lance sa finom mrežom,
koji ne dodaju više od 10 mm šarama
pneumatika i unutrašnjim stranama (uključujući i bravu lanca).Opšti podaci
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku
pneumatika Manja oštećenja gazeće površine
pneumatika mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika,
ne mogu se popravljati kompletom za
popravku pneumatika.

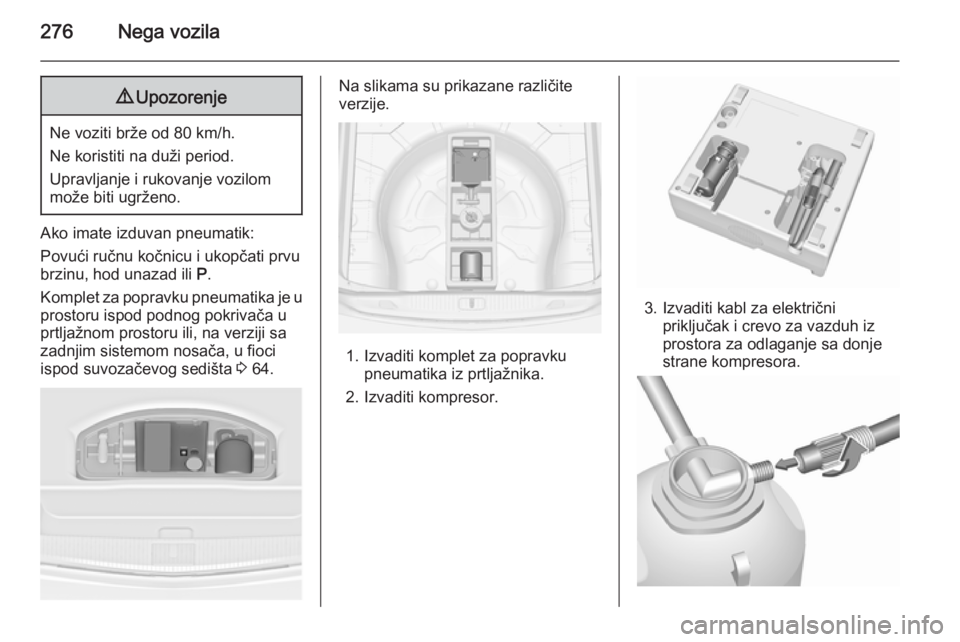

276Nega vozila9Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako imate izduvan pneumatik:
Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika je u
prostoru ispod podnog pokrivača u
prtljažnom prostoru ili, na verziji sa zadnjim sistemom nosača, u fioci
ispod suvozačevog sedišta 3 64.
Na slikama su prikazane različite
verzije.
1. Izvaditi komplet za popravku pneumatika iz prtljažnika.
2. Izvaditi kompresor.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.

Nega vozila277

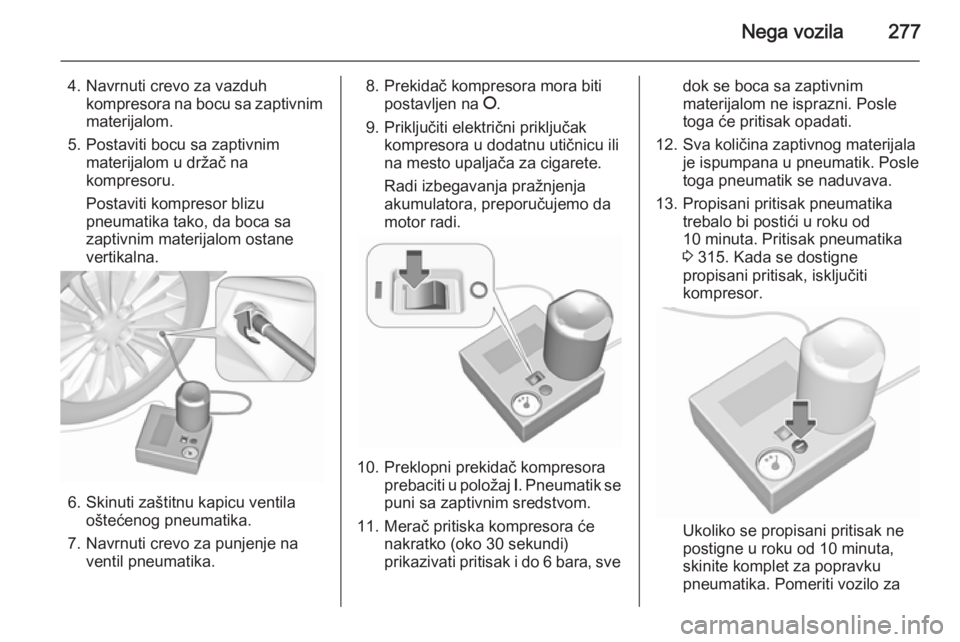

4. Navrnuti crevo za vazduhkompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.
8. Prekidač kompresora mora bitipostavljen na J.
9. Priključiti električni priključak kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.
10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merač pritiska kompresora će nakratko (oko 30 sekundi)
prikazivati pritisak i do 6 bara, sve
dok se boca sa zaptivnim
materijalom ne isprazni. Posle
toga će pritisak opadati.
12. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od
10 minuta. Pritisak pneumatika
3 315. Kada se dostigne
propisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak ne
postigne u roku od 10 minuta,
skinite komplet za popravku
pneumatika. Pomeriti vozilo za

278Nega vozila

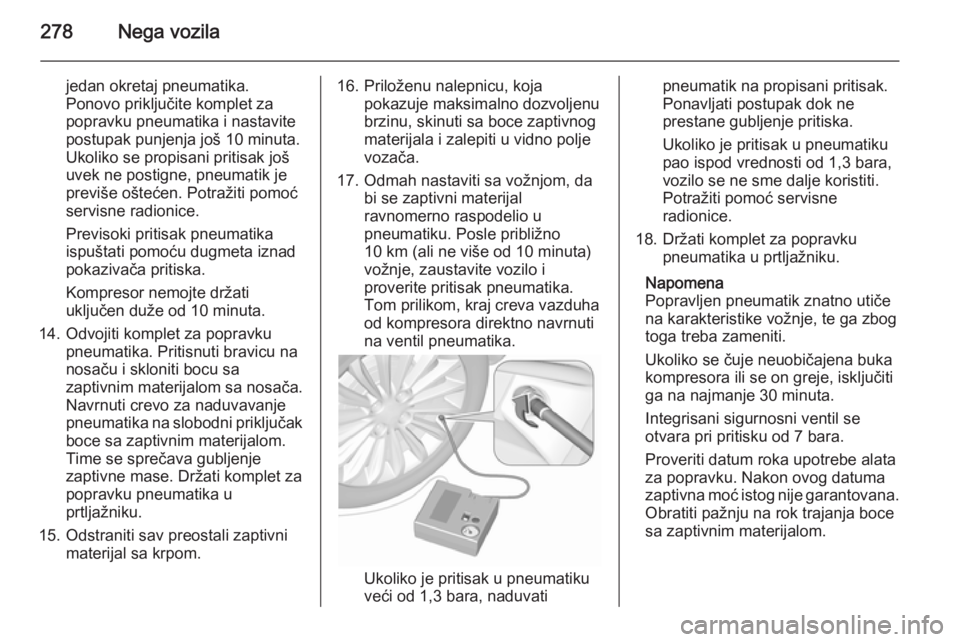

jedan okretaj pneumatika.
Ponovo priključite komplet za
popravku pneumatika i nastavite
postupak punjenja još 10 minuta.
Ukoliko se propisani pritisak još
uvek ne postigne, pneumatik je
previše oštećen. Potražiti pomoć
servisne radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
pokazivača pritiska.
Kompresor nemojte držati
uključen duže od 10 minuta.
14. Odvojiti komplet za popravku pneumatika. Pritisnuti bravicu nanosaču i skloniti bocu sa
zaptivnim materijalom sa nosača.
Navrnuti crevo za naduvavanje
pneumatika na slobodni priključak boce sa zaptivnim materijalom.
Time se sprečava gubljenje
zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.16. Priloženu nalepnicu, kojapokazuje maksimalno dozvoljenubrzinu, skinuti sa boce zaptivnogmaterijala i zalepiti u vidno polje
vozača.
17. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno
10 km (ali ne više od 10 minuta)
vožnje, zaustavite vozilo i
proverite pritisak pneumatika.
Tom prilikom, kraj creva vazduha
od kompresora direktno navrnuti
na ventil pneumatika.
Ukoliko je pritisak u pneumatiku
veći od 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,3 bara,
vozilo se ne sme dalje koristiti.
Potražiti pomoć servisne
radionice.
18. Držati komplet za popravku pneumatika u prtljažniku.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od 7 bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na rok trajanja boce
sa zaptivnim materijalom.
