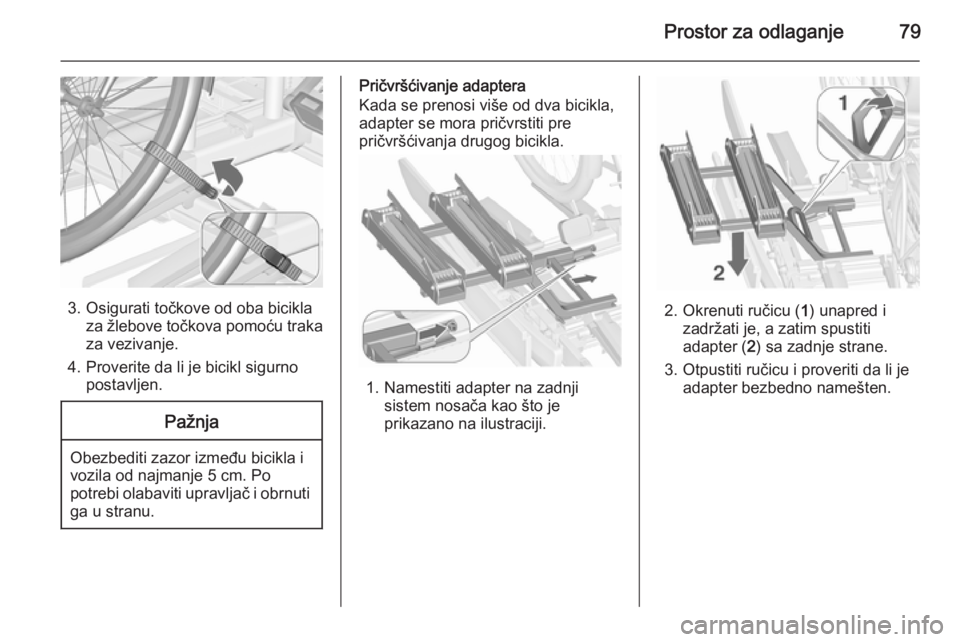

Prostor za odlaganje79
3. Osigurati točkove od oba biciklaza žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje adaptera
Kada se prenosi više od dva bicikla,
adapter se mora pričvrstiti pre
pričvršćivanja drugog bicikla.
1. Namestiti adapter na zadnji
sistem nosača kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu ( 1) unapred i
zadržati je, a zatim spustiti
adapter ( 2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.

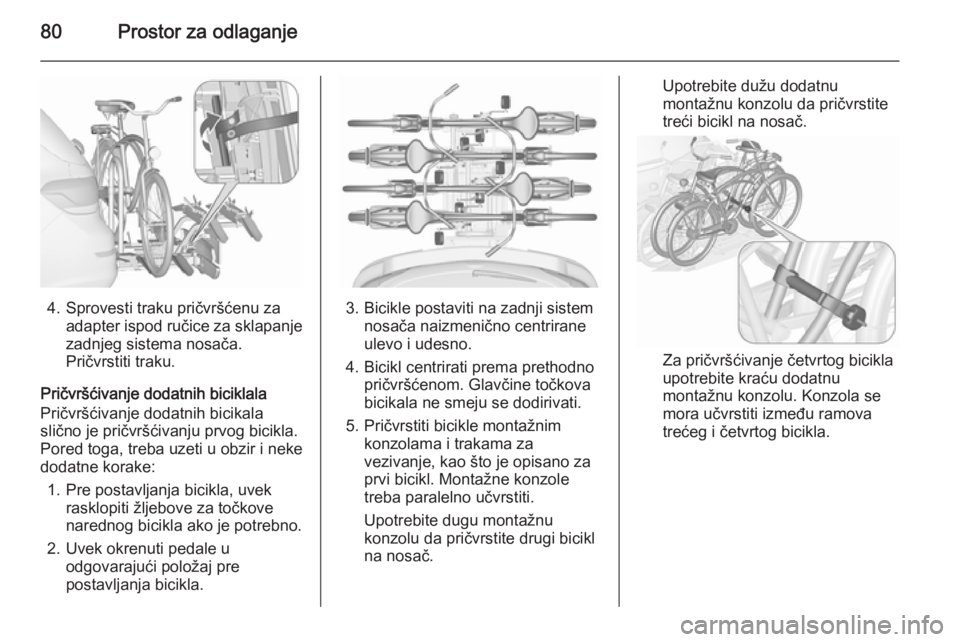

80Prostor za odlaganje
4. Sprovesti traku pričvršćenu zaadapter ispod ručice za sklapanje
zadnjeg sistema nosača.
Pričvrstiti traku.
Pričvršćivanje dodatnih biciklala
Pričvršćivanje dodatnih bicikala
slično je pričvršćivanju prvog bicikla.
Pored toga, treba uzeti u obzir i neke
dodatne korake:
1. Pre postavljanja bicikla, uvek rasklopiti žljebove za točkove
narednog bicikla ako je potrebno.
2. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.3. Bicikle postaviti na zadnji sistem nosača naizmenično centrirane
ulevo i udesno.
4. Bicikl centrirati prema prethodno pričvršćenom. Glavčine točkovabicikala ne smeju se dodirivati.
5. Pričvrstiti bicikle montažnim konzolama i trakama za
vezivanje, kao što je opisano za
prvi bicikl. Montažne konzole
treba paralelno učvrstiti.
Upotrebite dugu montažnu konzolu da pričvrstite drugi bicikl
na nosač.
Upotrebite dužu dodatnu
montažnu konzolu da pričvrstite
treći bicikl na nosač.
Za pričvršćivanje četvrtog bicikla
upotrebite kraću dodatnu
montažnu konzolu. Konzola se
mora učvrstiti između ramova
trećeg i četvrtog bicikla.

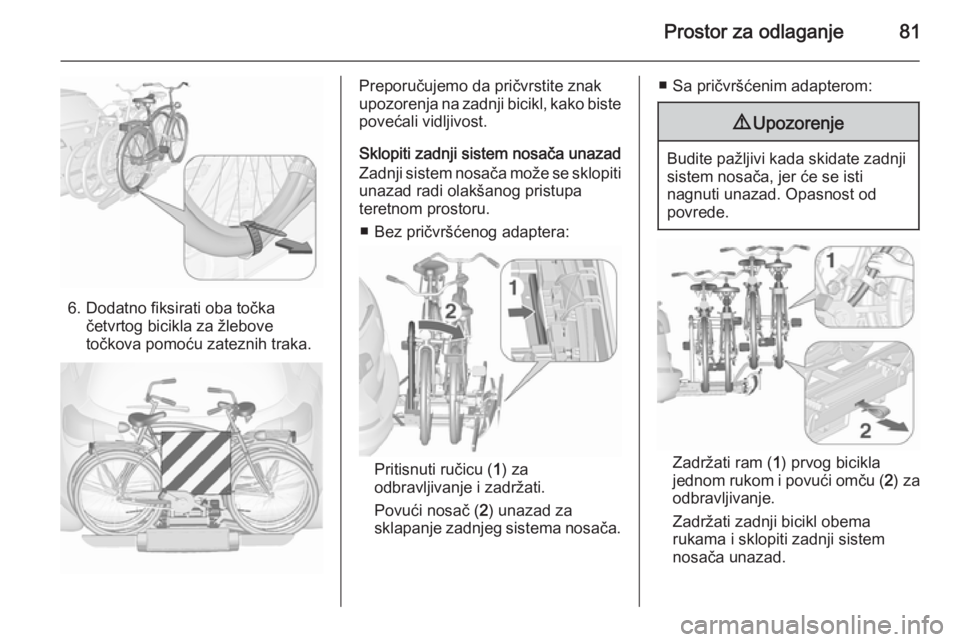

Prostor za odlaganje81
6. Dodatno fiksirati oba točkačetvrtog bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak
upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti
unazad radi olakšanog pristupa
teretnom prostoru.
■ Bez pričvršćenog adaptera:
Pritisnuti ručicu ( 1) za
odbravljivanje i zadržati.
Povući nosač ( 2) unazad za
sklapanje zadnjeg sistema nosača.
■ Sa pričvršćenim adapterom:9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Zadržati ram ( 1) prvog bicikla
jednom rukom i povući omču ( 2) za
odbravljivanje.
Zadržati zadnji bicikl obema
rukama i sklopiti zadnji sistem
nosača unazad.

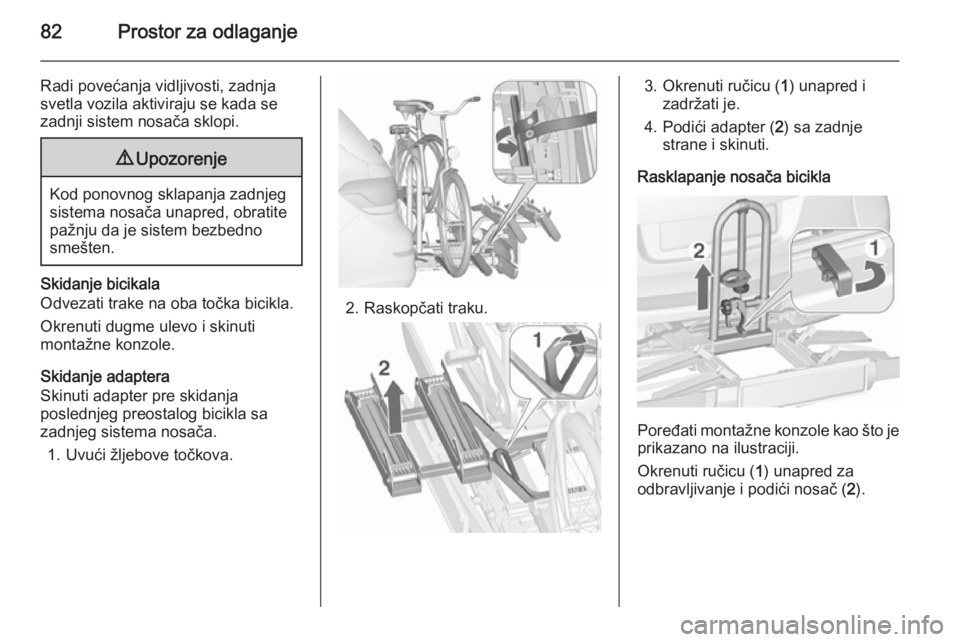

82Prostor za odlaganje
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera
Skinuti adapter pre skidanja
poslednjeg preostalog bicikla sa
zadnjeg sistema nosača.
1. Uvući žljebove točkova.
2. Raskopčati traku.
3. Okrenuti ručicu ( 1) unapred i
zadržati je.
4. Podići adapter ( 2) sa zadnje
strane i skinuti.
Rasklapanje nosača bicikla
Poređati montažne konzole kao što je prikazano na ilustraciji.
Okrenuti ručicu ( 1) unapred za
odbravljivanje i podići nosač ( 2).

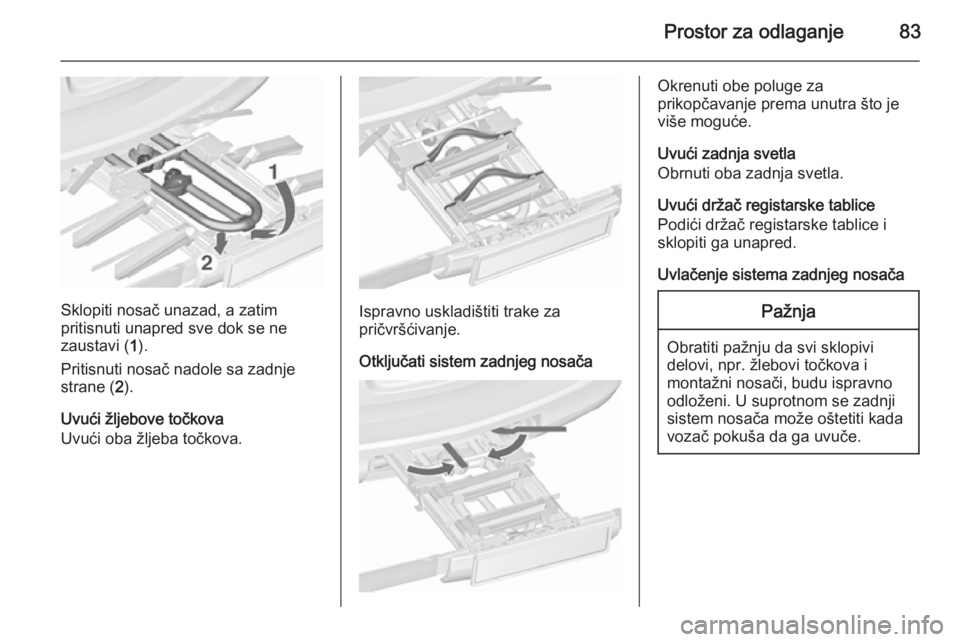

Prostor za odlaganje83
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi ( 1).
Pritisnuti nosač nadole sa zadnje
strane ( 2).
Uvući žljebove točkova
Uvući oba žljeba točkova.Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće.
Uvući zadnja svetla
Obrnuti oba zadnja svetla.
Uvući držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unapred.
Uvlačenje sistema zadnjeg nosačaPažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.

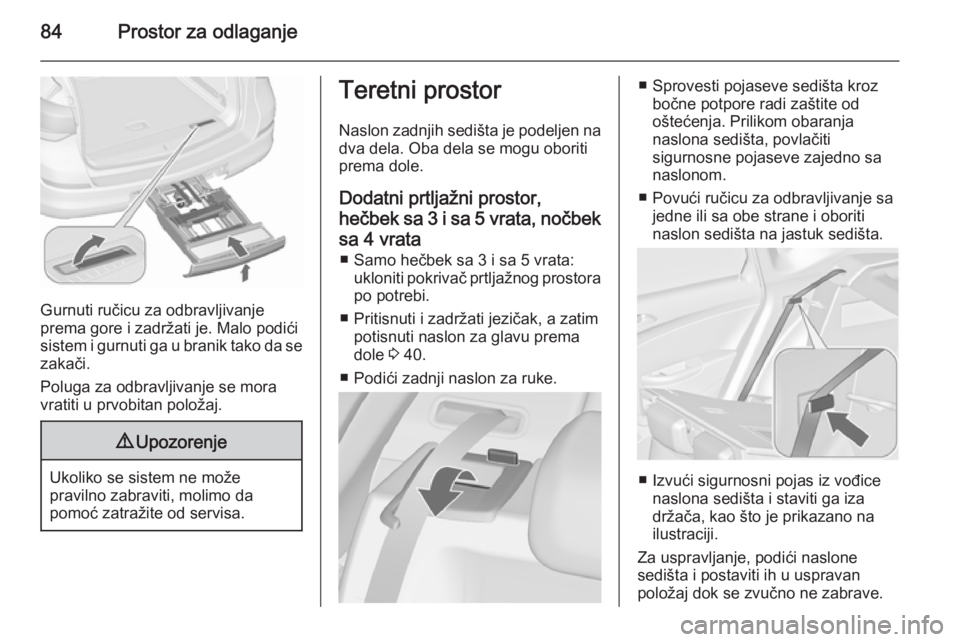

84Prostor za odlaganje
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Naslon zadnjih sedišta je podeljen na
dva dela. Oba dela se mogu oboriti
prema dole.
Dodatni prtljažni prostor,
hečbek sa 3 i sa 5 vrata, nočbek sa 4 vrata ■ Samo hečbek sa 3 i sa 5 vrata: ukloniti pokrivač prtljažnog prostora
po potrebi.
■ Pritisnuti i zadržati jezičak, a zatim potisnuti naslon za glavu prema
dole 3 40.
■ Podići zadnji naslon za ruke.■ Sprovesti pojaseve sedišta kroz bočne potpore radi zaštite od
oštećenja. Prilikom obaranja
naslona sedišta, povlačiti
sigurnosne pojaseve zajedno sa
naslonom.
■ Povući ručicu za odbravljivanje sa jedne ili sa obe strane i oboriti
naslon sedišta na jastuk sedišta.
■ Izvući sigurnosni pojas iz vođice naslona sedišta i staviti ga iza
držača, kao što je prikazano na
ilustraciji.
Za uspravljanje, podići naslone
sedišta i postaviti ih u uspravan
položaj dok se zvučno ne zabrave.

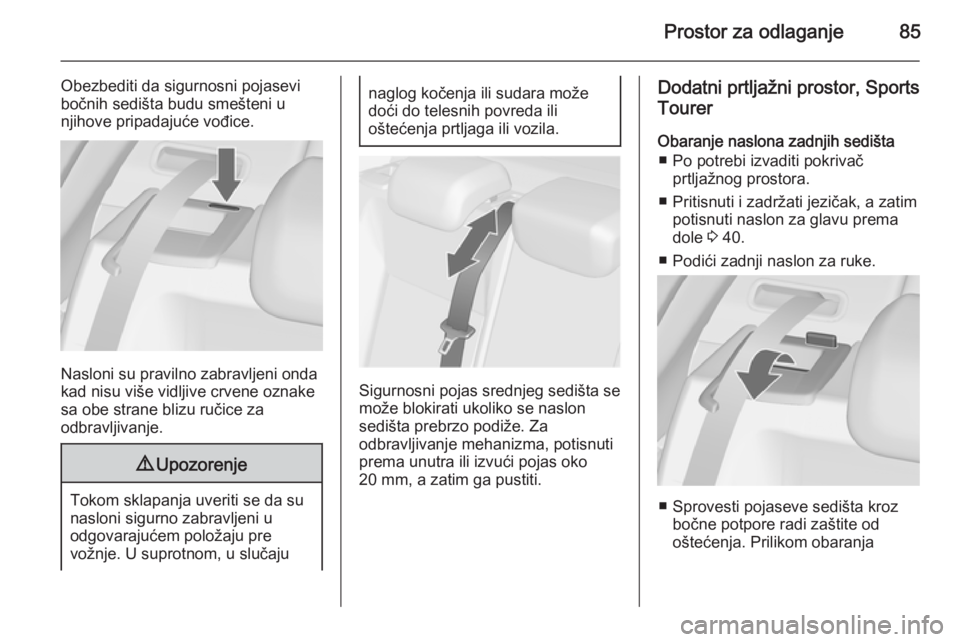

Prostor za odlaganje85
Obezbediti da sigurnosni pojasevi
bočnih sedišta budu smešteni u
njihove pripadajuće vođice.
Nasloni su pravilno zabravljeni onda
kad nisu više vidljive crvene oznake
sa obe strane blizu ručice za
odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju
naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.
Dodatni prtljažni prostor, Sports
Tourer
Obaranje naslona zadnjih sedišta ■ Po potrebi izvaditi pokrivač prtljažnog prostora.
■ Pritisnuti i zadržati jezičak, a zatim potisnuti naslon za glavu prema
dole 3 40.
■ Podići zadnji naslon za ruke.
■ Sprovesti pojaseve sedišta kroz bočne potpore radi zaštite od
oštećenja. Prilikom obaranja

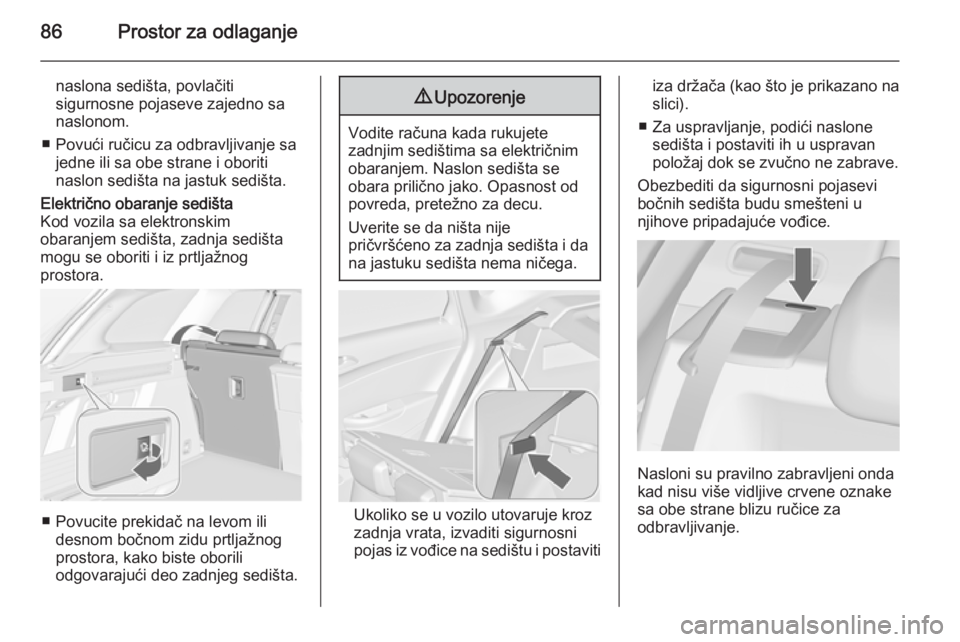

86Prostor za odlaganje
naslona sedišta, povlačiti
sigurnosne pojaseve zajedno sa
naslonom.
■ Povući ručicu za odbravljivanje sa jedne ili sa obe strane i oboriti
naslon sedišta na jastuk sedišta.Električno obaranje sedišta
Kod vozila sa elektronskim
obaranjem sedišta, zadnja sedišta
mogu se oboriti i iz prtljažnog
prostora.
■ Povucite prekidač na levom ili desnom bočnom zidu prtljažnogprostora, kako biste oborili
odgovarajući deo zadnjeg sedišta.
9 Upozorenje
Vodite računa kada rukujete
zadnjim sedištima sa električnim
obaranjem. Naslon sedišta se
obara prilično jako. Opasnost od
povreda, pretežno za decu.
Uverite se da ništa nije
pričvršćeno za zadnja sedišta i da na jastuku sedišta nema ničega.
Ukoliko se u vozilo utovaruje krozzadnja vrata, izvaditi sigurnosni
pojas iz vođice na sedištu i postaviti
iza držača (kao što je prikazano na slici).
■ Za uspravljanje, podići naslone sedišta i postaviti ih u uspravan
položaj dok se zvučno ne zabrave.
Obezbediti da sigurnosni pojasevi
bočnih sedišta budu smešteni u
njihove pripadajuće vođice.
Nasloni su pravilno zabravljeni onda
kad nisu više vidljive crvene oznake
sa obe strane blizu ručice za
odbravljivanje.

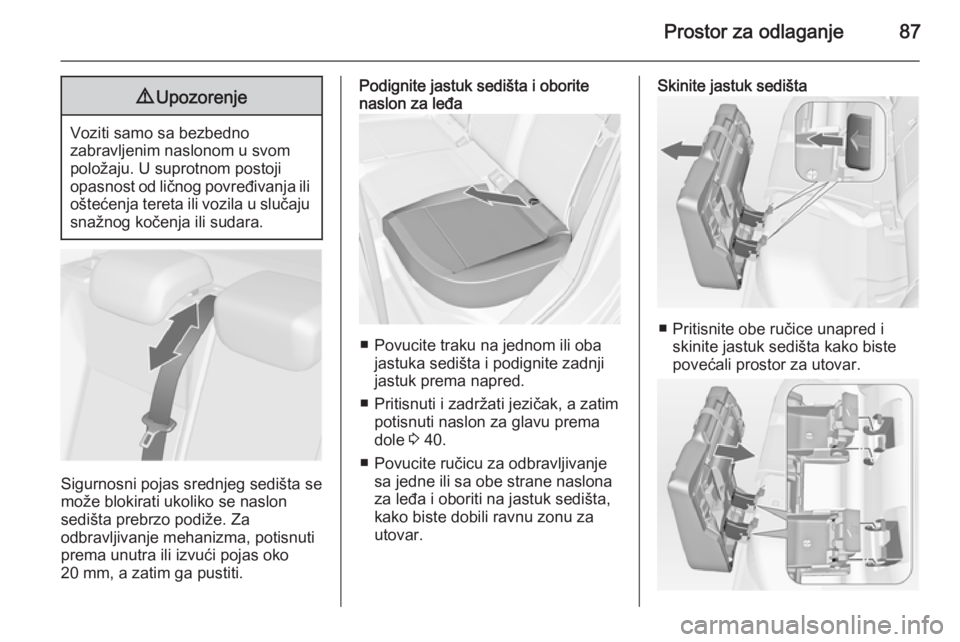

Prostor za odlaganje879Upozorenje
Voziti samo sa bezbedno
zabravljenim naslonom u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila u slučaju
snažnog kočenja ili sudara.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.
Podignite jastuk sedišta i oborite
naslon za leđa
■ Povucite traku na jednom ili oba
jastuka sedišta i podignite zadnji
jastuk prema napred.
■ Pritisnuti i zadržati jezičak, a zatim potisnuti naslon za glavu prema
dole 3 40.
■ Povucite ručicu za odbravljivanje sa jedne ili sa obe strane naslona
za leđa i oboriti na jastuk sedišta,
kako biste dobili ravnu zonu za
utovar.
Skinite jastuk sedišta
■ Pritisnite obe ručice unapred i skinite jastuk sedišta kako biste
povećali prostor za utovar.

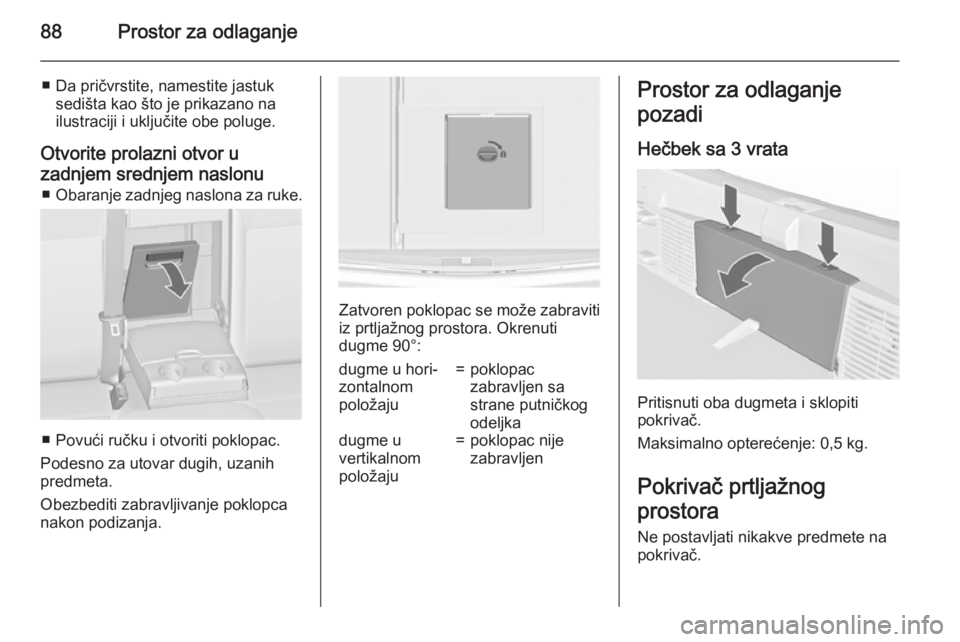

88Prostor za odlaganje
■ Da pričvrstite, namestite jastuksedišta kao što je prikazano na
ilustraciji i uključite obe poluge.
Otvorite prolazni otvor u
zadnjem srednjem naslonu ■ Obaranje zadnjeg naslona za ruke.
■ Povući ručku i otvoriti poklopac.
Podesno za utovar dugih, uzanih predmeta.
Obezbediti zabravljivanje poklopca
nakon podizanja.
Zatvoren poklopac se može zabraviti
iz prtljažnog prostora. Okrenuti
dugme 90°:
dugme u hori‐
zontalnom
položaju=poklopac
zabravljen sa
strane putničkog
odeljkadugme u
vertikalnom
položaju=poklopac nije
zabravljenProstor za odlaganje
pozadi
Hečbek sa 3 vrata
Pritisnuti oba dugmeta i sklopiti
pokrivač.
Maksimalno opterećenje: 0,5 kg.
Pokrivač prtljažnog
prostora Ne postavljati nikakve predmete na
pokrivač.
