OPEL ASTRA J 2015.75 Betriebsanleitung (in German)

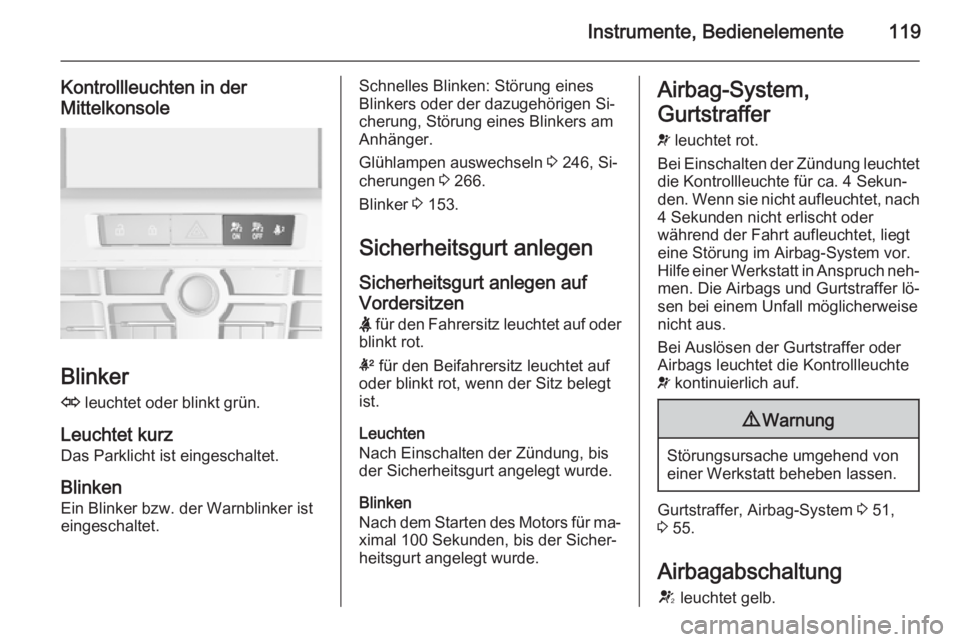

Instrumente, Bedienelemente119
Kontrollleuchten in der
Mittelkonsole
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen Si‐
cherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 246, Si‐
cherungen 3 266.
Blinker 3 153.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen X für den Fahrersitz leuchtet auf oder
blinkt rot.
k für den Beifahrersitz leuchtet auf
oder blinkt rot, wenn der Sitz belegt
ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für ma‐
ximal 100 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.Airbag-System,
Gurtstraffer
v leuchtet rot.
Bei Einschalten der Zündung leuchtet die Kontrollleuchte für ca. 4 Sekun‐
den. Wenn sie nicht aufleuchtet, nach
4 Sekunden nicht erlischt oder
während der Fahrt aufleuchtet, liegt eine Störung im Airbag-System vor.
Hilfe einer Werkstatt in Anspruch neh‐
men. Die Airbags und Gurtstraffer lö‐
sen bei einem Unfall möglicherweise
nicht aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 51,
3 55.
Airbagabschaltung V leuchtet gelb.

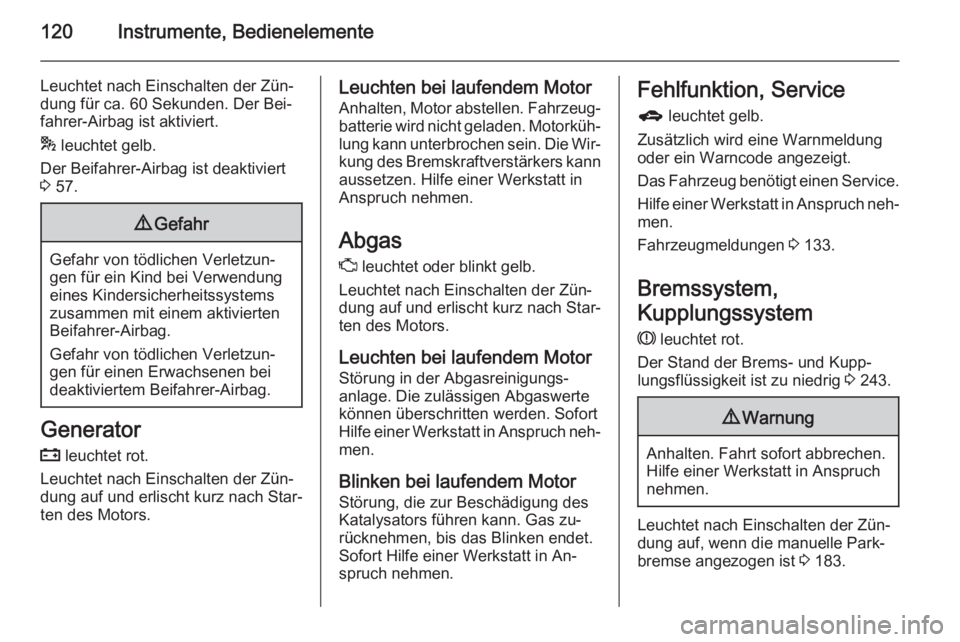

120Instrumente, Bedienelemente
Leuchtet nach Einschalten der Zün‐
dung für ca. 60 Sekunden. Der Bei‐
fahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 57.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorStörung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Gas zu‐
rücknehmen, bis das Blinken endet.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.Fehlfunktion, Service
g leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Fahrzeugmeldungen 3 133.
Bremssystem,
Kupplungssystem R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 243.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐
dung auf, wenn die manuelle Park‐
bremse angezogen ist 3 183.

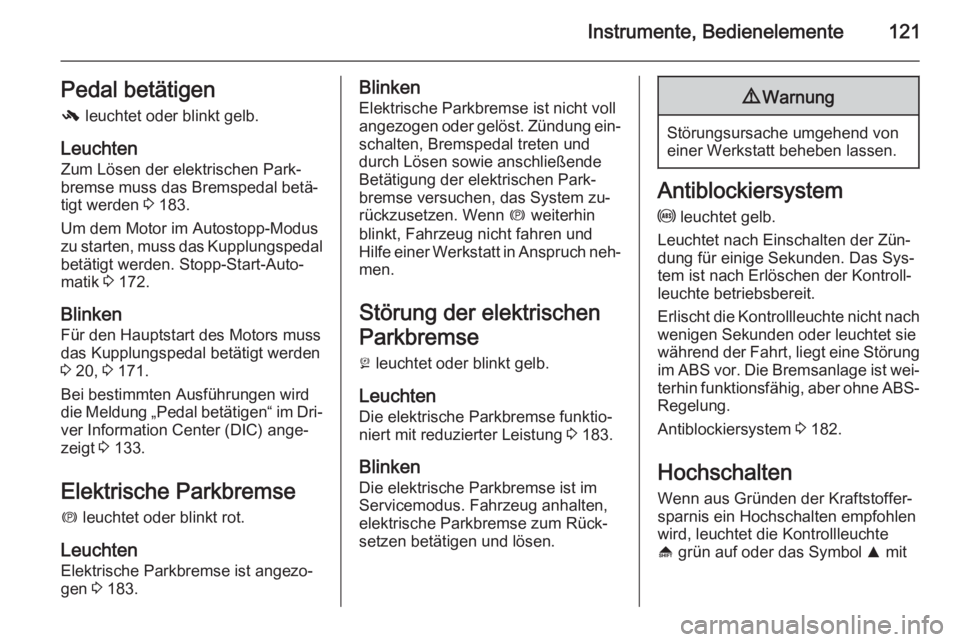

Instrumente, Bedienelemente121Pedal betätigen- leuchtet oder blinkt gelb.
Leuchten
Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 183.
Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 172.
Blinken Für den Hauptstart des Motors mussdas Kupplungspedal betätigt werden
3 20, 3 171.
Bei bestimmten Ausführungen wird die Meldung „Pedal betätigen“ im Dri‐ ver Information Center (DIC) ange‐
zeigt 3 133.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchten Elektrische Parkbremse ist angezo‐
gen 3 183.Blinken
Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung ein‐ schalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System zu‐
rückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch neh‐
men.
Störung der elektrischen
Parkbremse
j leuchtet oder blinkt gelb.
Leuchten
Die elektrische Parkbremse funktio‐
niert mit reduzierter Leistung 3 183.
Blinken
Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung im ABS vor. Die Bremsanlage ist wei‐ terhin funktionsfähig, aber ohne ABS-
Regelung.
Antiblockiersystem 3 182.
Hochschalten
Wenn aus Gründen der Kraftstoffer‐
sparnis ein Hochschalten empfohlen
wird, leuchtet die Kontrollleuchte
[ grün auf oder das Symbol R mit

122Instrumente, Bedienelemente
der Nummer des nächsthöheren
Gangs wird im Driver Information
Center (DIC) angezeigt.
Bei einigen Fahrzeugausführungen
wird der Hinweis auf den empfohle‐
nen Gangwechsel als Vollbild-Popup
im DIC angezeigt.
EcoFlex-Fahrerassistenz 3 137.
Lenkunterstützung
c leuchtet gelb.
Leuchtet bei reduzierter
Lenkunterstützung
Die Lenkunterstützung ist durch eine Überhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das System abgekühlt ist.
Stopp-Start-Automatik 3 172.
Leuchtet bei deaktivierter
Lenkunterstützung Störung in der LenkunterstützungHilfe einer Werkstatt in Anspruch neh‐
men.Spurhalteassistent
) leuchtet grün oder blinkt gelb.
Leuchtet grün System ist eingeschaltet und einsatz‐ bereit.
Blinkt gelb
Das System hat einen unbeabsichtig‐
ten Spurwechsel erkannt.
Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 208.Elektronische
Stabilitätsregelung
ausgeschaltet n leuchtet gelb.
Das System ist deaktiviert.
Elektronische
Stabilitätsregelung und
Traktionskontrolle
b leuchtet oder blinkt gelb.
Leuchten Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Blinken Das System greift aktiv ein. Die Mo‐
torleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.

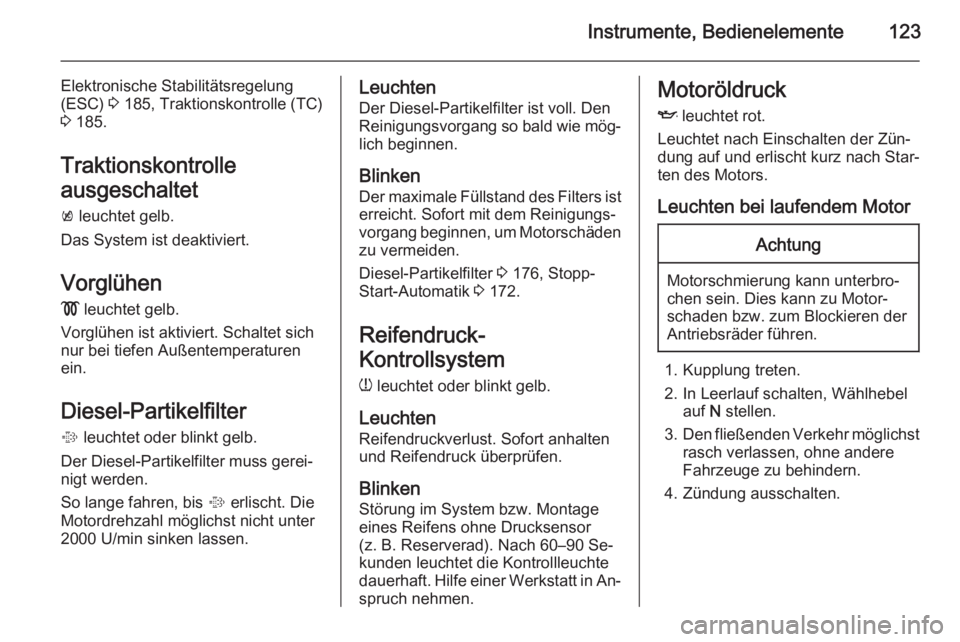

Instrumente, Bedienelemente123
Elektronische Stabilitätsregelung
(ESC) 3 185, Traktionskontrolle (TC)
3 185.
Traktionskontrolle
ausgeschaltet k leuchtet gelb.
Das System ist deaktiviert.
Vorglühen ! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich nur bei tiefen Außentemperaturen
ein.
Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.Leuchten
Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.
Blinken
Der maximale Füllstand des Filters ist erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden
zu vermeiden.
Diesel-Partikelfilter 3 176, Stopp-
Start-Automatik 3 172.
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten
Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–90 Se‐
kunden leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel auf N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.

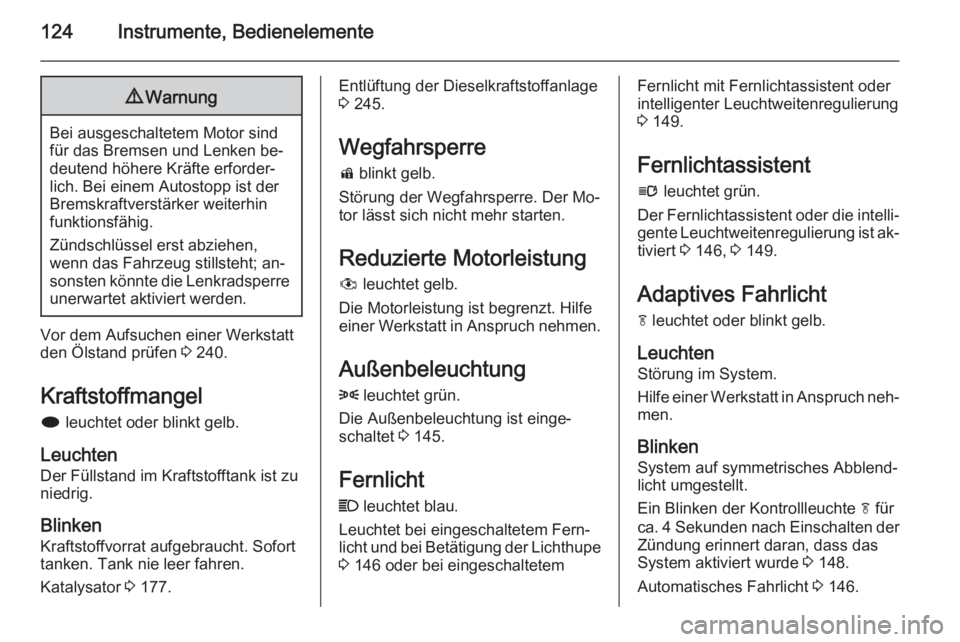

124Instrumente, Bedienelemente9Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 240.
Kraftstoffmangel
i leuchtet oder blinkt gelb.
Leuchten
Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken
Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 177.
Entlüftung der Dieselkraftstoffanlage
3 245.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten.
Reduzierte Motorleistung
# leuchtet gelb.
Die Motorleistung ist begrenzt. Hilfe
einer Werkstatt in Anspruch nehmen.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐ schaltet 3 145.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigung der Lichthupe
3 146 oder bei eingeschaltetemFernlicht mit Fernlichtassistent oder
intelligenter Leuchtweitenregulierung
3 149.
Fernlichtassistent l leuchtet grün.
Der Fernlichtassistent oder die intelli‐
gente Leuchtweitenregulierung ist ak‐ tiviert 3 146, 3 149.
Adaptives Fahrlicht f leuchtet oder blinkt gelb.
Leuchten
Störung im System.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Blinken System auf symmetrisches Abblend‐
licht umgestellt.
Ein Blinken der Kontrollleuchte f für
ca. 4 Sekunden nach Einschalten der Zündung erinnert daran, dass das
System aktiviert wurde 3 148.
Automatisches Fahrlicht 3 146.

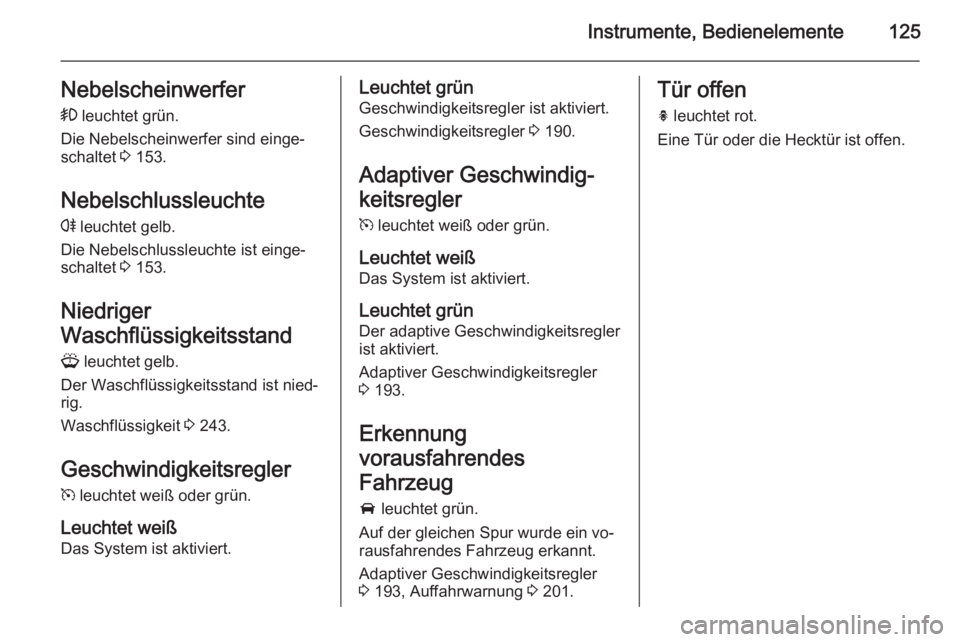

Instrumente, Bedienelemente125Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 153.
Nebelschlussleuchte r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 153.
Niedriger
Waschflüssigkeitsstand G leuchtet gelb.
Der Waschflüssigkeitsstand ist nied‐
rig.
Waschflüssigkeit 3 243.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.Leuchtet grün
Geschwindigkeitsregler ist aktiviert.
Geschwindigkeitsregler 3 190.
Adaptiver Geschwindig‐
keitsregler
m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün Der adaptive Geschwindigkeitsregler
ist aktiviert.
Adaptiver Geschwindigkeitsregler
3 193.
Erkennung
vorausfahrendes
Fahrzeug
A leuchtet grün.
Auf der gleichen Spur wurde ein vo‐
rausfahrendes Fahrzeug erkannt.
Adaptiver Geschwindigkeitsregler
3 193, Auffahrwarnung 3 201.Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.

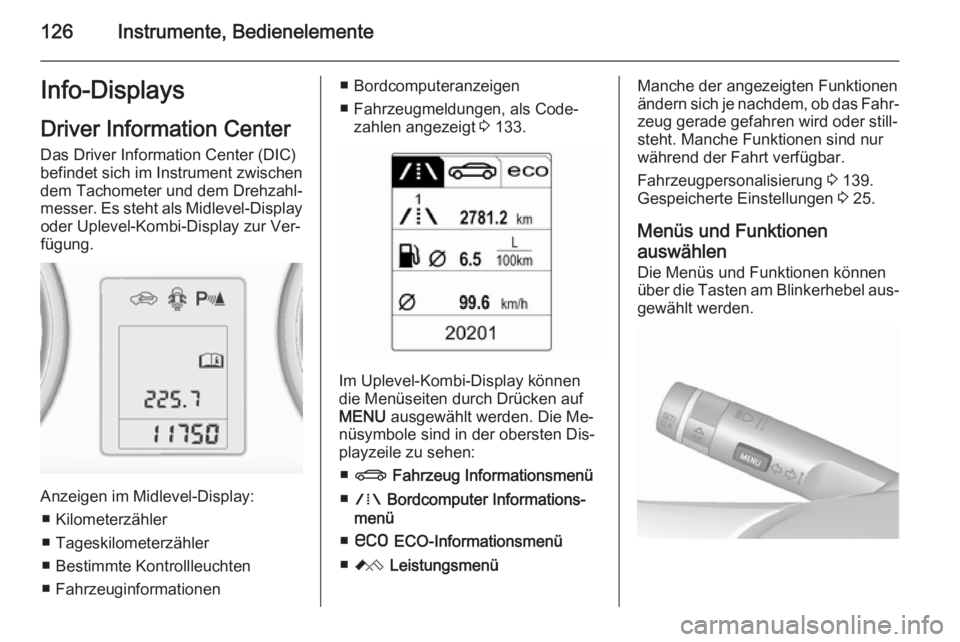

126Instrumente, BedienelementeInfo-DisplaysDriver Information Center
Das Driver Information Center (DIC)
befindet sich im Instrument zwischen
dem Tachometer und dem Drehzahl‐
messer. Es steht als Midlevel-Display oder Uplevel-Kombi-Display zur Ver‐
fügung.
Anzeigen im Midlevel-Display:
■ Kilometerzähler
■ Tageskilometerzähler
■ Bestimmte Kontrollleuchten
■ Fahrzeuginformationen
■ Bordcomputeranzeigen
■ Fahrzeugmeldungen, als Code‐ zahlen angezeigt 3 133.
Im Uplevel-Kombi-Display können
die Menüseiten durch Drücken auf MENU ausgewählt werden. Die Me‐
nüsymbole sind in der obersten Dis‐
playzeile zu sehen:
■ X Fahrzeug Informationsmenü
■ W Bordcomputer Informations‐
menü
■ s ECO-Informationsmenü
■ C Leistungsmenü
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugpersonalisierung 3 139.
Gespeicherte Einstellungen 3 25.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden.

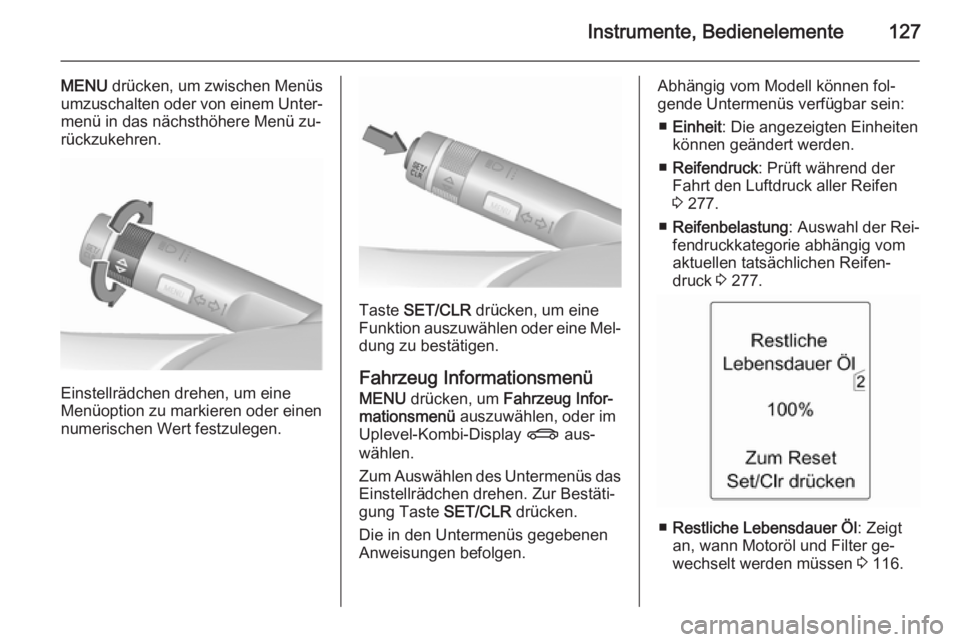

Instrumente, Bedienelemente127
MENU drücken, um zwischen Menüs
umzuschalten oder von einem Unter‐
menü in das nächsthöhere Menü zu‐ rückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
Taste SET/CLR drücken, um eine
Funktion auszuwählen oder eine Mel‐ dung zu bestätigen.
Fahrzeug Informationsmenü
MENU drücken, um Fahrzeug Infor‐
mationsmenü auszuwählen, oder im
Uplevel-Kombi-Display X aus‐
wählen.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zur Bestäti‐gung Taste SET/CLR drücken.
Die in den Untermenüs gegebenen
Anweisungen befolgen.
Abhängig vom Modell können fol‐
gende Untermenüs verfügbar sein:
■ Einheit : Die angezeigten Einheiten
können geändert werden.
■ Reifendruck : Prüft während der
Fahrt den Luftdruck aller Reifen
3 277.
■ Reifenbelastung : Auswahl der Rei‐
fendruckkategorie abhängig vom aktuellen tatsächlichen Reifen‐ druck 3 277.
■ Restliche Lebensdauer Öl : Zeigt
an, wann Motoröl und Filter ge‐
wechselt werden müssen 3 116.

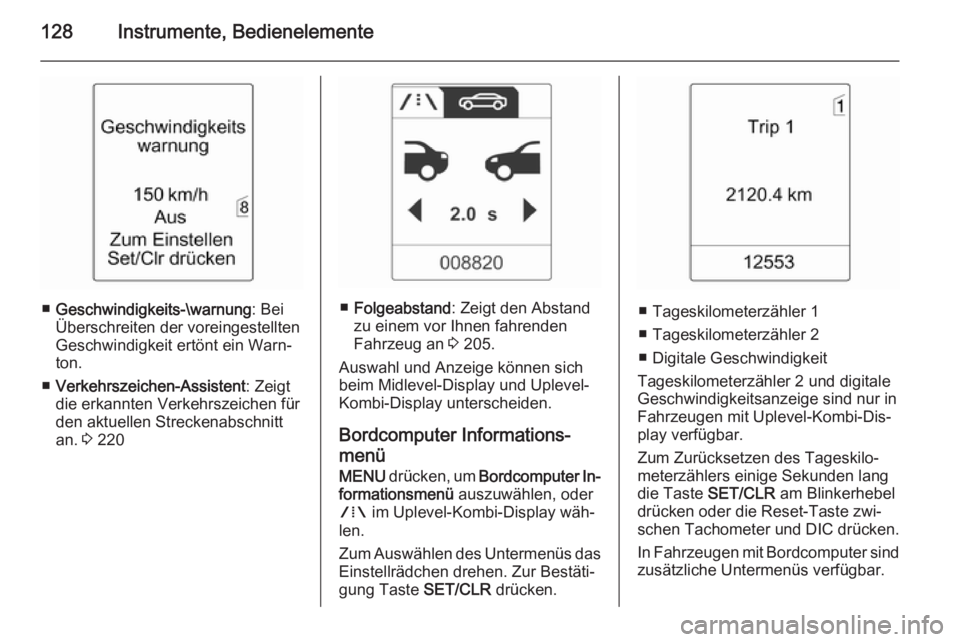

128Instrumente, Bedienelemente
■Geschwindigkeits-\warnung : Bei
Überschreiten der voreingestellten Geschwindigkeit ertönt ein Warn‐
ton.
■ Verkehrszeichen-Assistent : Zeigt
die erkannten Verkehrszeichen für
den aktuellen Streckenabschnitt
an. 3 220■ Folgeabstand : Zeigt den Abstand
zu einem vor Ihnen fahrenden
Fahrzeug an 3 205.
Auswahl und Anzeige können sich
beim Midlevel-Display und Uplevel-
Kombi-Display unterscheiden.
Bordcomputer Informations‐
menü MENU drücken, um Bordcomputer In‐
formationsmenü auszuwählen, oder
W im Uplevel-Kombi-Display wäh‐
len.
Zum Auswählen des Untermenüs das Einstellrädchen drehen. Zur Bestäti‐
gung Taste SET/CLR drücken.■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeitsanzeige sind nur in
Fahrzeugen mit Uplevel-Kombi-Dis‐
play verfügbar.
Zum Zurücksetzen des Tageskilo‐
meterzählers einige Sekunden lang
die Taste SET/CLR am Blinkerhebel
drücken oder die Reset-Taste zwi‐
schen Tachometer und DIC drücken.
In Fahrzeugen mit Bordcomputer sind
zusätzliche Untermenüs verfügbar.
