OPEL ASTRA J 2015.75 Manual de Instruções (in Portugues)

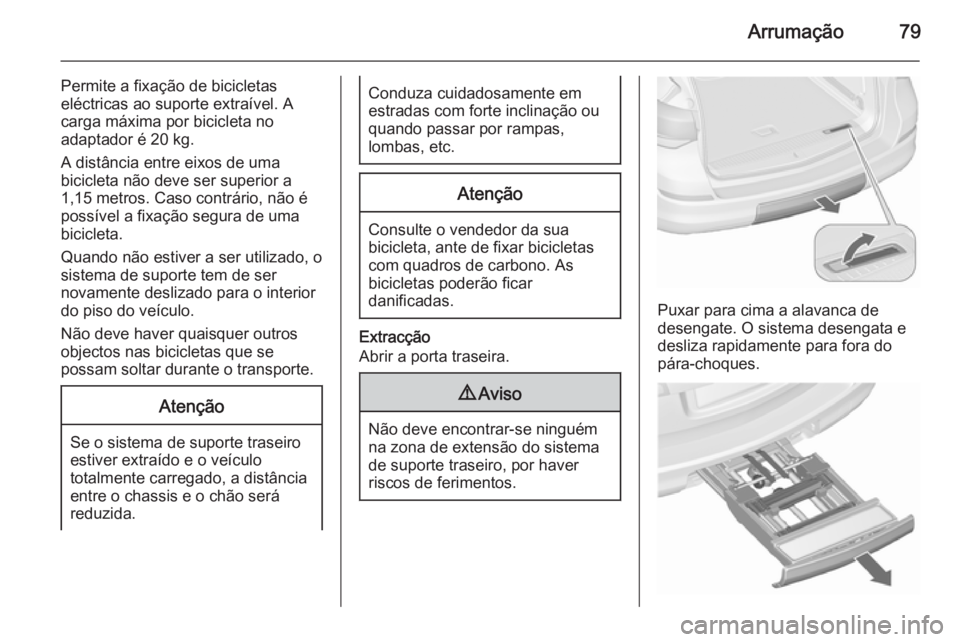

Arrumação79
Permite a fixação de bicicletas
eléctricas ao suporte extraível. A
carga máxima por bicicleta no
adaptador é 20 kg.
A distância entre eixos de uma
bicicleta não deve ser superior a
1,15 metros. Caso contrário, não é
possível a fixação segura de uma
bicicleta.
Quando não estiver a ser utilizado, o sistema de suporte tem de ser
novamente deslizado para o interior
do piso do veículo.
Não deve haver quaisquer outros
objectos nas bicicletas que se
possam soltar durante o transporte.Atenção
Se o sistema de suporte traseiro
estiver extraído e o veículo
totalmente carregado, a distância
entre o chassis e o chão será
reduzida.
Conduza cuidadosamente em
estradas com forte inclinação ou
quando passar por rampas,
lombas, etc.Atenção
Consulte o vendedor da sua bicicleta, ante de fixar bicicletas
com quadros de carbono. As
bicicletas poderão ficar
danificadas.
Extracção
Abrir a porta traseira.
9 Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.
Puxar para cima a alavanca de
desengate. O sistema desengata e
desliza rapidamente para fora do
pára-choques.

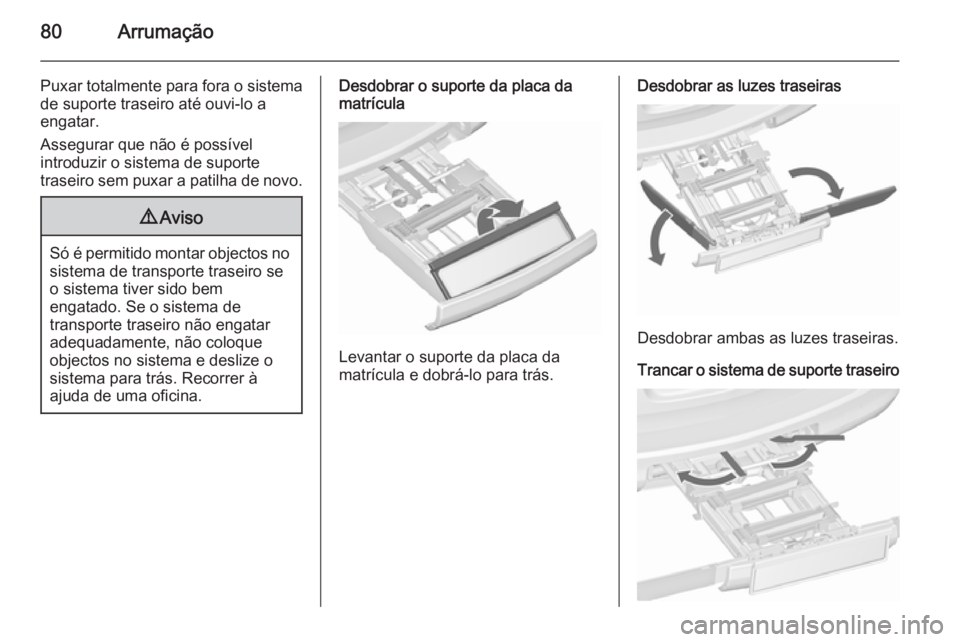

80Arrumação
Puxar totalmente para fora o sistema
de suporte traseiro até ouvi-lo a
engatar.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque
objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Desdobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para trás.
Desdobrar as luzes traseiras
Desdobrar ambas as luzes traseiras.
Trancar o sistema de suporte traseiro

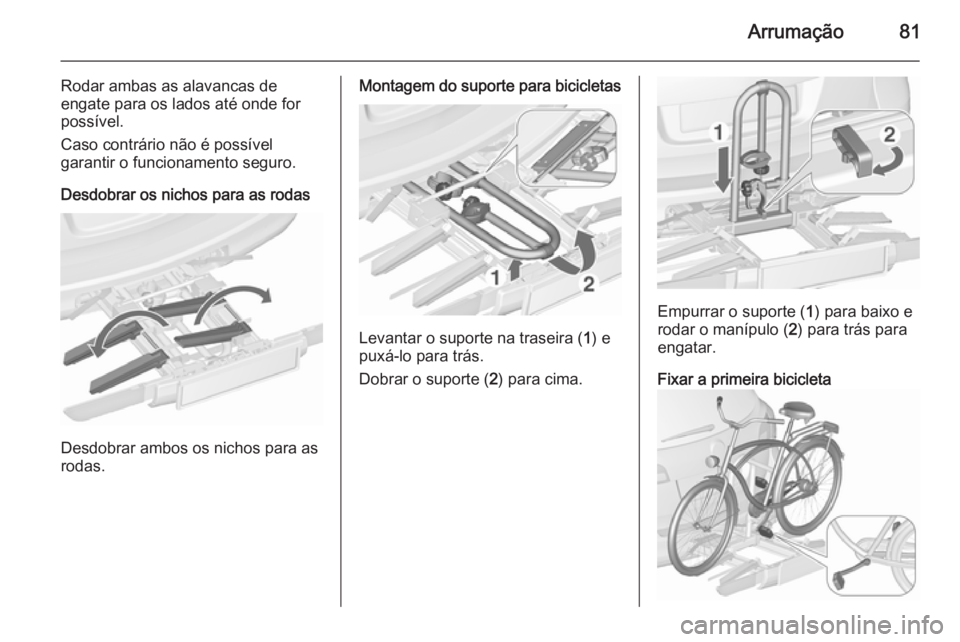

Arrumação81
Rodar ambas as alavancas de
engate para os lados até onde for
possível.
Caso contrário não é possível
garantir o funcionamento seguro.
Desdobrar os nichos para as rodas
Desdobrar ambos os nichos para as
rodas.
Montagem do suporte para bicicletas
Levantar o suporte na traseira ( 1) e
puxá-lo para trás.
Dobrar o suporte ( 2) para cima.
Empurrar o suporte ( 1) para baixo e
rodar o manípulo ( 2) para trás para
engatar.
Fixar a primeira bicicleta

82Arrumação

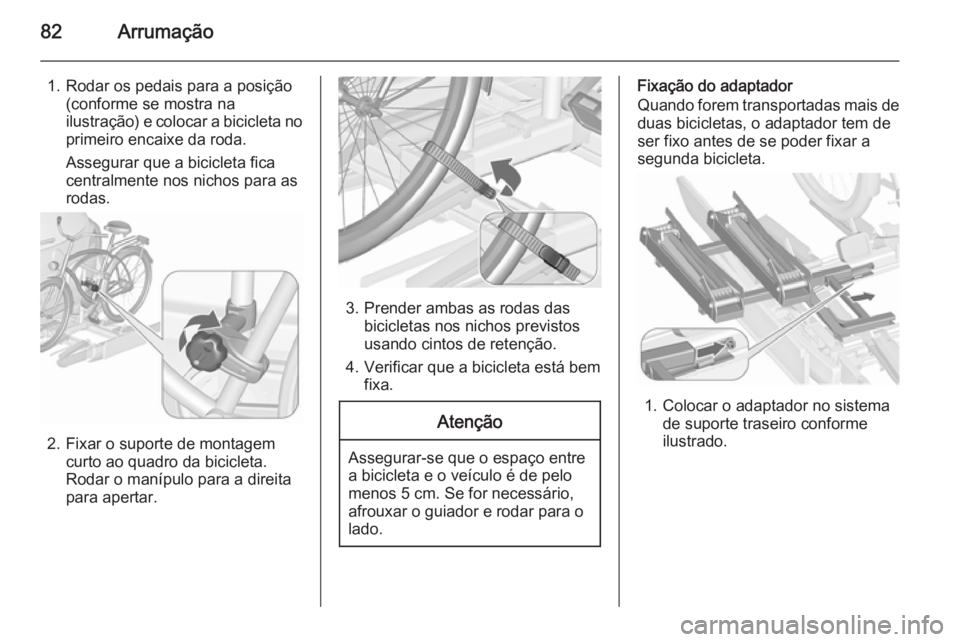

1. Rodar os pedais para a posição(conforme se mostra na
ilustração) e colocar a bicicleta no primeiro encaixe da roda.
Assegurar que a bicicleta fica
centralmente nos nichos para as
rodas.
2. Fixar o suporte de montagem curto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.
3. Prender ambas as rodas das bicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar que a bicicleta está bem fixa.
Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se for necessário,
afrouxar o guiador e rodar para o
lado.
Fixação do adaptador
Quando forem transportadas mais de duas bicicletas, o adaptador tem deser fixo antes de se poder fixar a
segunda bicicleta.
1. Colocar o adaptador no sistema
de suporte traseiro conforme
ilustrado.

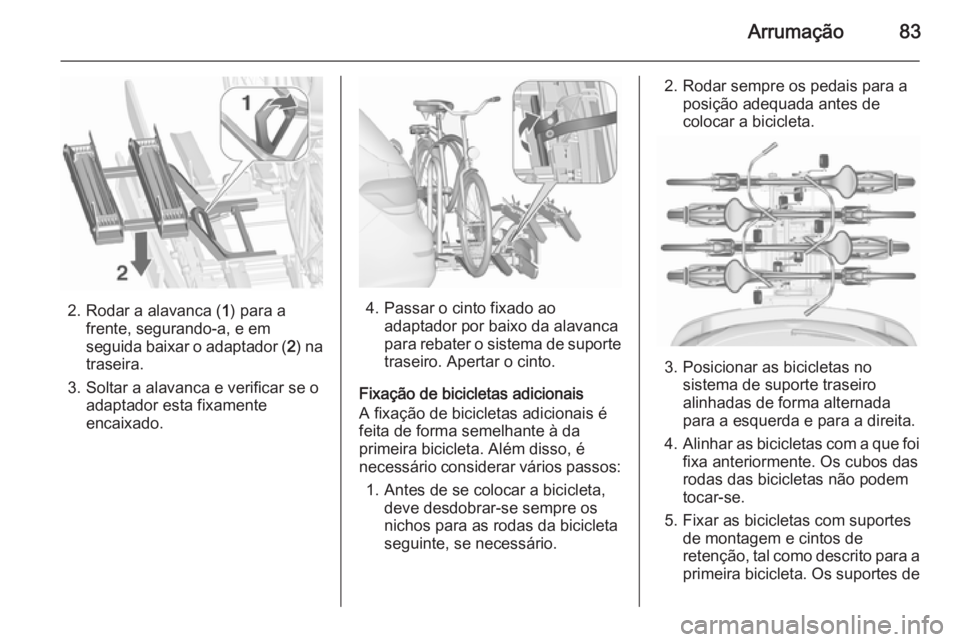

Arrumação83
2. Rodar a alavanca (1) para a
frente, segurando-a, e em seguida baixar o adaptador ( 2) na
traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamente
encaixado.4. Passar o cinto fixado ao adaptador por baixo da alavancapara rebater o sistema de suporte
traseiro. Apertar o cinto.
Fixação de bicicletas adicionais
A fixação de bicicletas adicionais é
feita de forma semelhante à da
primeira bicicleta. Além disso, é
necessário considerar vários passos:
1. Antes de se colocar a bicicleta, deve desdobrar-se sempre os
nichos para as rodas da bicicleta
seguinte, se necessário.
2. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.
3. Posicionar as bicicletas no sistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
4. Alinhar as bicicletas com a que foi
fixa anteriormente. Os cubos das
rodas das bicicletas não podem
tocar-se.
5. Fixar as bicicletas com suportes de montagem e cintos de
retenção, tal como descrito para a
primeira bicicleta. Os suportes de

84Arrumação
montagem devem ser fixados em
paralelo.
Utilizar o suporte de montagem
comprido para fixar a segunda
bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório mais comprido para
fixar a terceira bicicleta ao
sistema de suporte.
Utilizar o suporte de montagem
acessório curto para fixar a quarta
bicicleta. O suporte tem de ser
fixo entre os quadros da terceira e
quarta bicicletas.
6. Além disso, prender ambas as rodas da quarta bicicleta nos
encaixes das rodas utilizando as
cintas tensionadoras.
Recomenda-se a colocação de um
sinal de aviso na parte de trás da bicicleta para aumentar a visibilidade.
Dobrar o sistema de suporte traseiro
para trás
O sistema de suporte traseiro pode
ser dobrado para trás do aceder à
bagageira.
■ Sem adaptador fixado:
Empurrar a alavanca ( 1) para
desengatar e segurá-la.
Puxar o suporte ( 2) para trás para
dobrar o sistema de suporte traseiro.

Arrumação85

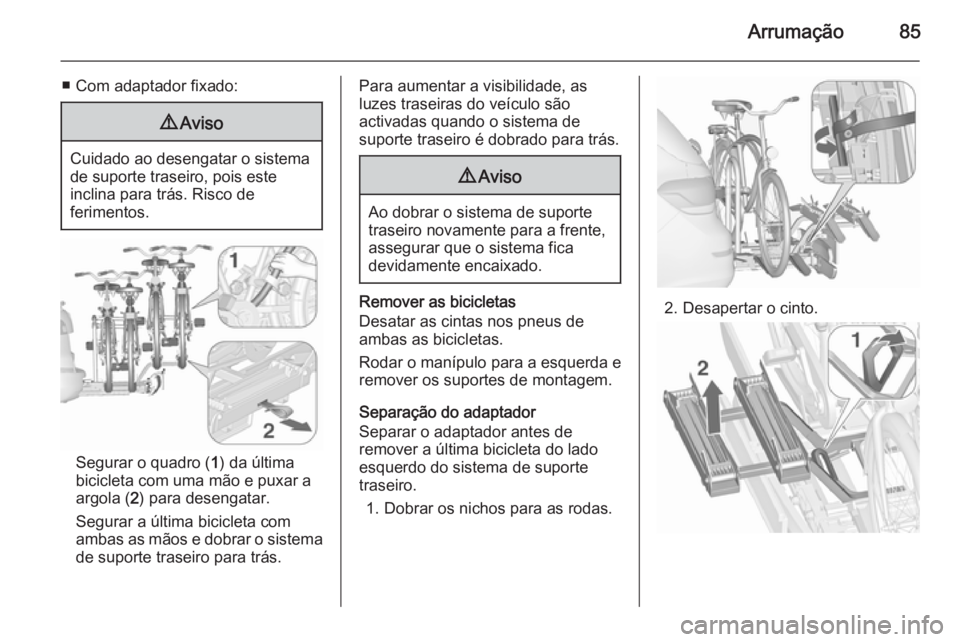

■ Com adaptador fixado:9Aviso
Cuidado ao desengatar o sistema
de suporte traseiro, pois este
inclina para trás. Risco de
ferimentos.
Segurar o quadro ( 1) da última
bicicleta com uma mão e puxar a
argola ( 2) para desengatar.
Segurar a última bicicleta com ambas as mãos e dobrar o sistema
de suporte traseiro para trás.
Para aumentar a visibilidade, as
luzes traseiras do veículo são
activadas quando o sistema de
suporte traseiro é dobrado para trás.9 Aviso
Ao dobrar o sistema de suporte
traseiro novamente para a frente,
assegurar que o sistema fica
devidamente encaixado.
Remover as bicicletas
Desatar as cintas nos pneus de
ambas as bicicletas.
Rodar o manípulo para a esquerda e
remover os suportes de montagem.
Separação do adaptador
Separar o adaptador antes de
remover a última bicicleta do lado
esquerdo do sistema de suporte
traseiro.
1. Dobrar os nichos para as rodas.2. Desapertar o cinto.

86Arrumação

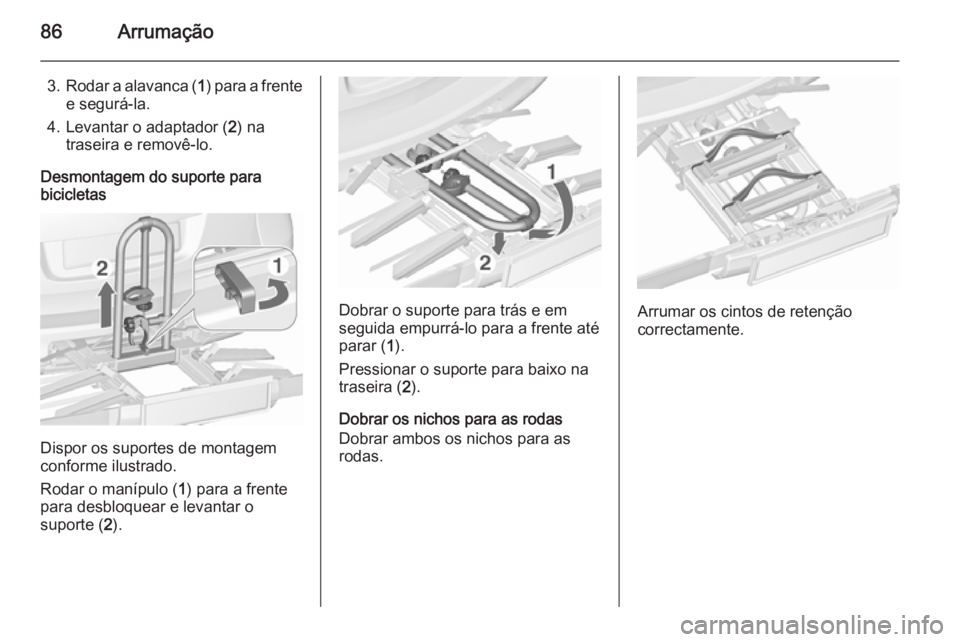

3.Rodar a alavanca ( 1) para a frente
e segurá-la.
4. Levantar o adaptador ( 2) na
traseira e removê-lo.
Desmontagem do suporte para
bicicletas
Dispor os suportes de montagem
conforme ilustrado.
Rodar o manípulo ( 1) para a frente
para desbloquear e levantar o
suporte ( 2).
Dobrar o suporte para trás e em
seguida empurrá-lo para a frente até
parar ( 1).
Pressionar o suporte para baixo na
traseira ( 2).
Dobrar os nichos para as rodas
Dobrar ambos os nichos para as
rodas.Arrumar os cintos de retenção
correctamente.

Arrumação87
Destrancar o sistema de transporte
traseiro
Rodar ambas as alavancas de
engate para dentro até onde for
possível.
Dobrar as luzes traseiras
Dobrar ambas as luzes traseiras.
Dobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para a frente.
Reinserir o sistema de suporte
traseiroAtenção
Garantir que todas as peças
rebatíveis, p. ex. as cavidades das rodas sobresselentes e os
suportes de montagem, estão
arrumados correctamente. Caso contrário, o sistema de suporte
traseiro poderá ser danificado ao
tentar recolhê-lo.
Empurrar a alavanca de libertação
para cima e manter nessa posição.
Levantar o sistema ligeiramente e
pressioná-lo na saliência até
encaixar.
A alavanca solta deverá voltar à
posição original.9 Aviso
Se o sistema não puder ser
engatado correctamente, pedir
ajuda numa oficina.

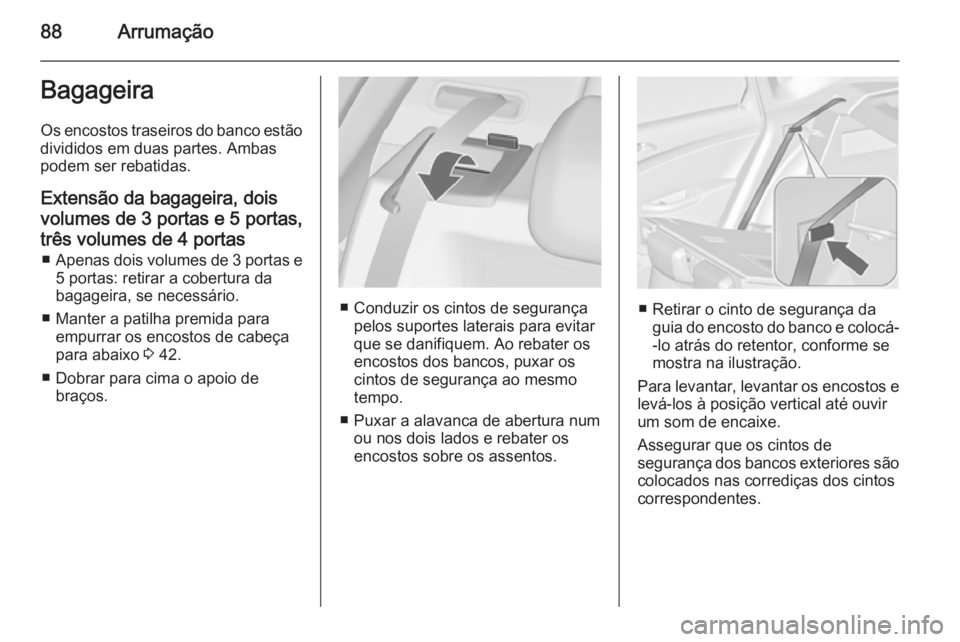

88ArrumaçãoBagageiraOs encostos traseiros do banco estão
divididos em duas partes. Ambas
podem ser rebatidas.
Extensão da bagageira, dois
volumes de 3 portas e 5 portas, três volumes de 4 portas ■ Apenas dois volumes de 3 portas e
5 portas: retirar a cobertura da
bagageira, se necessário.
■ Manter a patilha premida para empurrar os encostos de cabeça
para abaixo 3 42.
■ Dobrar para cima o apoio de braços.
■ Conduzir os cintos de segurançapelos suportes laterais para evitar
que se danifiquem. Ao rebater os
encostos dos bancos, puxar os
cintos de segurança ao mesmo
tempo.
■ Puxar a alavanca de abertura num ou nos dois lados e rebater os
encostos sobre os assentos.■ Retirar o cinto de segurança da guia do encosto do banco e colocá-
-lo atrás do retentor, conforme se
mostra na ilustração.
Para levantar, levantar os encostos e levá-los à posição vertical até ouvir
um som de encaixe.
Assegurar que os cintos de
segurança dos bancos exteriores são
colocados nas corrediças dos cintos
correspondentes.
