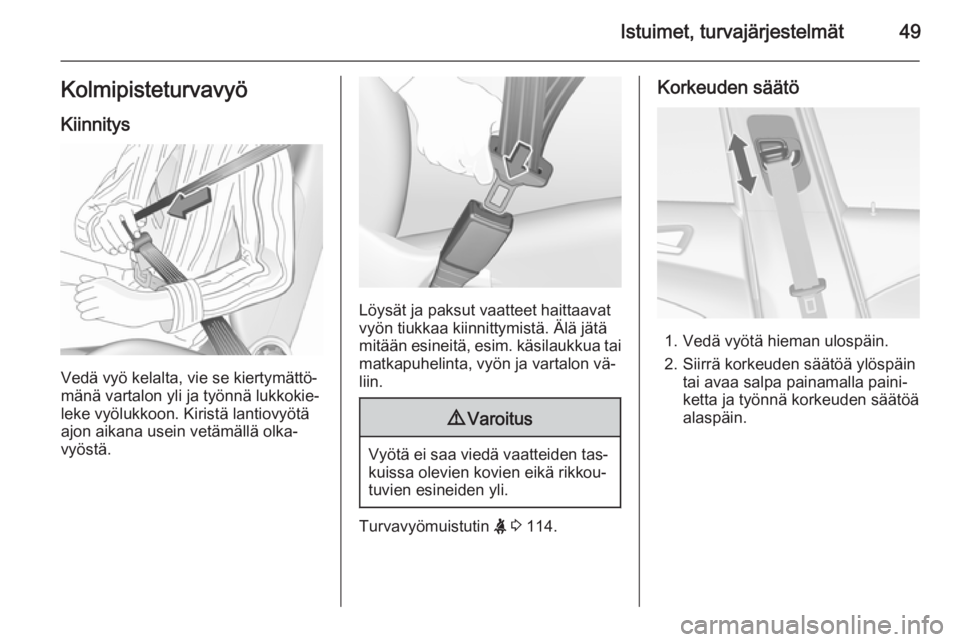

Istuimet, turvajärjestelmät49KolmipisteturvavyöKiinnitys
Vedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon vä‐
liin.
9 Varoitus
Vyötä ei saa viedä vaatteiden tas‐
kuissa olevien kovien eikä rikkou‐tuvien esineiden yli.
Turvavyömuistutin X 3 114.
Korkeuden säätö
1. Vedä vyötä hieman ulospäin.
2. Siirrä korkeuden säätöä ylöspäin tai avaa salpa painamalla paini‐
ketta ja työnnä korkeuden säätöä
alaspäin.

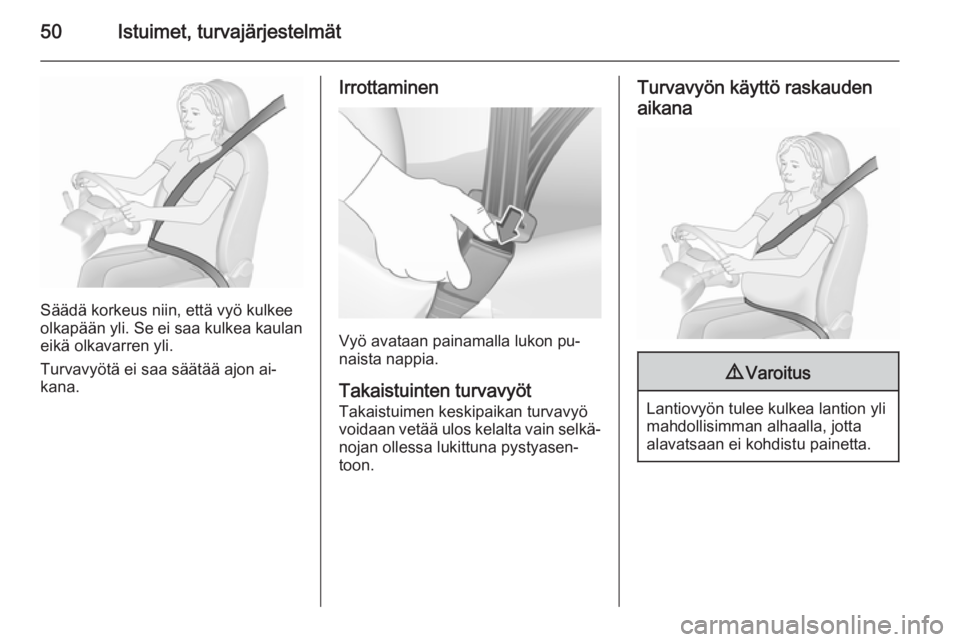

50Istuimet, turvajärjestelmät
Säädä korkeus niin, että vyö kulkee
olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
Turvavyötä ei saa säätää ajon ai‐
kana.
Irrottaminen
Vyö avataan painamalla lukon pu‐
naista nappia.
Takaistuinten turvavyöt Takaistuimen keskipaikan turvavyö
voidaan vetää ulos kelalta vain selkä‐
nojan ollessa lukittuna pystyasen‐ toon.
Turvavyön käyttö raskauden
aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.

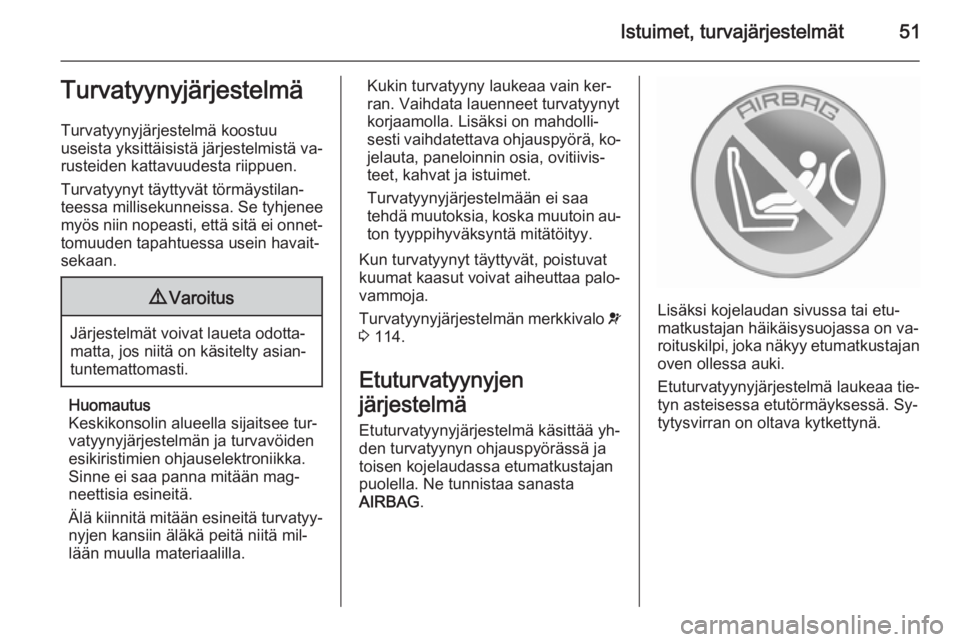

Istuimet, turvajärjestelmät51Turvatyynyjärjestelmä
Turvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä va‐
rusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐ tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Järjestelmät voivat laueta odotta‐
matta, jos niitä on käsitelty asian‐
tuntemattomasti.
Huomautus
Keskikonsolin alueella sijaitsee tur‐
vatyynyjärjestelmän ja turvavöiden
esikiristimien ohjauselektroniikka.
Sinne ei saa panna mitään mag‐
neettisia esineitä.
Älä kiinnitä mitään esineitä turvatyy‐ nyjen kansiin äläkä peitä niitä mil‐
lään muulla materiaalilla.
Kukin turvatyyny laukeaa vain ker‐
ran. Vaihdata lauenneet turvatyynyt
korjaamolla. Lisäksi on mahdolli‐
sesti vaihdatettava ohjauspyörä, ko‐
jelauta, paneloinnin osia, ovitiivis‐
teet, kahvat ja istuimet.
Turvatyynyjärjestelmään ei saa
tehdä muutoksia, koska muutoin au‐ ton tyyppihyväksyntä mitätöityy.
Kun turvatyynyt täyttyvät, poistuvat
kuumat kaasut voivat aiheuttaa palo‐
vammoja.
Turvatyynyjärjestelmän merkkivalo v
3 114.
Etuturvatyynyjen
järjestelmä
Etuturvatyynyjärjestelmä käsittää yh‐
den turvatyynyn ohjauspyörässä ja
toisen kojelaudassa etumatkustajan
puolella. Ne tunnistaa sanasta
AIRBAG .
Lisäksi kojelaudan sivussa tai etu‐
matkustajan häikäisysuojassa on va‐
roituskilpi, joka näkyy etumatkustajan oven ollessa auki.
Etuturvatyynyjärjestelmä laukeaa tie‐
tyn asteisessa etutörmäyksessä. Sy‐
tytysvirran on oltava kytkettynä.

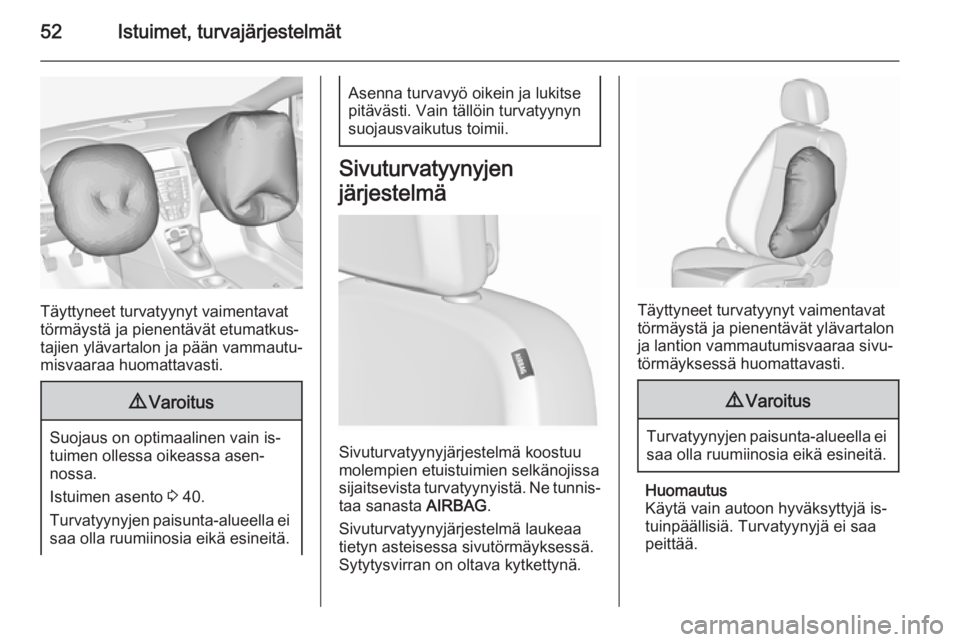

52Istuimet, turvajärjestelmät
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät etumatkus‐
tajien ylävartalon ja pään vammautu‐
misvaaraa huomattavasti.
9 Varoitus
Suojaus on optimaalinen vain is‐
tuimen ollessa oikeassa asen‐
nossa.
Istuimen asento 3 40.
Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä.
Asenna turvavyö oikein ja lukitse
pitävästi. Vain tällöin turvatyynyn
suojausvaikutus toimii.
Sivuturvatyynyjen
järjestelmä
Sivuturvatyynyjärjestelmä koostuu
molempien etuistuimien selkänojissa
sijaitsevista turvatyynyistä. Ne tunnis‐
taa sanasta AIRBAG.
Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät ylävartalon
ja lantion vammautumisvaaraa sivu‐
törmäyksessä huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Huomautus
Käytä vain autoon hyväksyttyjä is‐
tuinpäällisiä. Turvatyynyjä ei saa
peittää.

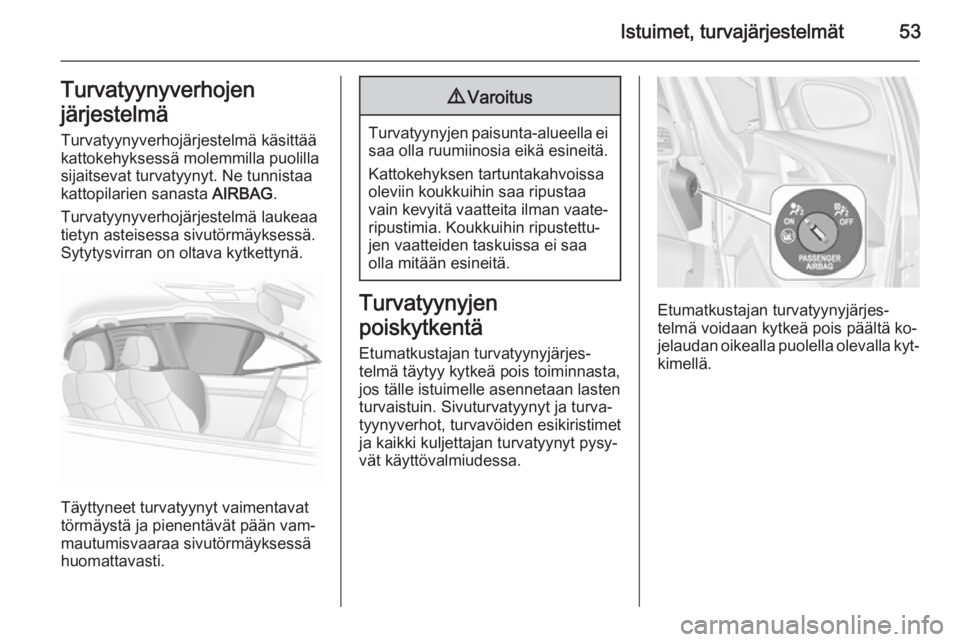

Istuimet, turvajärjestelmät53Turvatyynyverhojen
järjestelmä
Turvatyynyverhojärjestelmä käsittää
kattokehyksessä molemmilla puolilla
sijaitsevat turvatyynyt. Ne tunnistaa kattopilarien sanasta AIRBAG.
Turvatyynyverhojärjestelmä laukeaa
tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät pään vam‐
mautumisvaaraa sivutörmäyksessä
huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Kattokehyksen tartuntakahvoissa
oleviin koukkuihin saa ripustaa
vain kevyitä vaatteita ilman vaate‐
ripustimia. Koukkuihin ripustettu‐
jen vaatteiden taskuissa ei saa
olla mitään esineitä.
Turvatyynyjen
poiskytkentä
Etumatkustajan turvatyynyjärjes‐
telmä täytyy kytkeä pois toiminnasta,
jos tälle istuimelle asennetaan lasten
turvaistuin. Sivuturvatyynyt ja turva‐
tyynyverhot, turvavöiden esikiristimet
ja kaikki kuljettajan turvatyynyt pysy‐
vät käyttövalmiudessa.Etumatkustajan turvatyynyjärjes‐
telmä voidaan kytkeä pois päältä ko‐
jelaudan oikealla puolella olevalla kyt‐ kimellä.

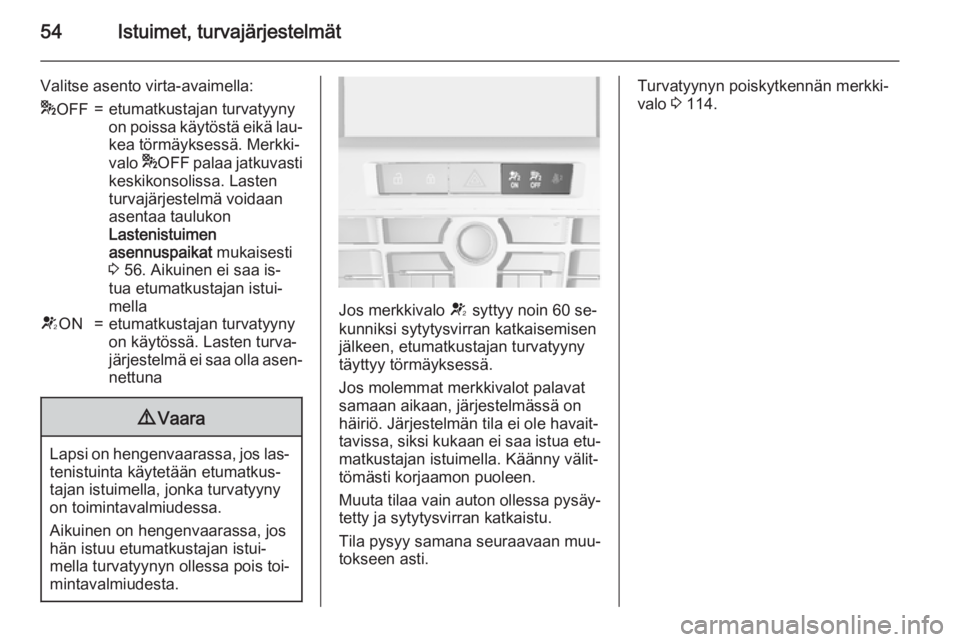

54Istuimet, turvajärjestelmät
Valitse asento virta-avaimella:*OFF=etumatkustajan turvatyyny
on poissa käytöstä eikä lau‐ kea törmäyksessä. Merkki‐
valo *OFF palaa jatkuvasti
keskikonsolissa. Lasten
turvajärjestelmä voidaan
asentaa taulukon
Lastenistuimen
asennuspaikat mukaisesti
3 56. Aikuinen ei saa is‐
tua etumatkustajan istui‐
mellaV ON=etumatkustajan turvatyyny
on käytössä. Lasten turva‐
järjestelmä ei saa olla asen‐ nettuna9 Vaara
Lapsi on hengenvaarassa, jos las‐
tenistuinta käytetään etumatkus‐
tajan istuimella, jonka turvatyyny
on toimintavalmiudessa.
Aikuinen on hengenvaarassa, jos hän istuu etumatkustajan istui‐
mella turvatyynyn ollessa pois toi‐
mintavalmiudesta.
Jos merkkivalo V syttyy noin 60 se‐
kunniksi sytytysvirran katkaisemisen jälkeen, etumatkustajan turvatyyny
täyttyy törmäyksessä.
Jos molemmat merkkivalot palavat
samaan aikaan, järjestelmässä on
häiriö. Järjestelmän tila ei ole havait‐
tavissa, siksi kukaan ei saa istua etu‐
matkustajan istuimella. Käänny välit‐
tömästi korjaamon puoleen.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan muu‐
tokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 114.

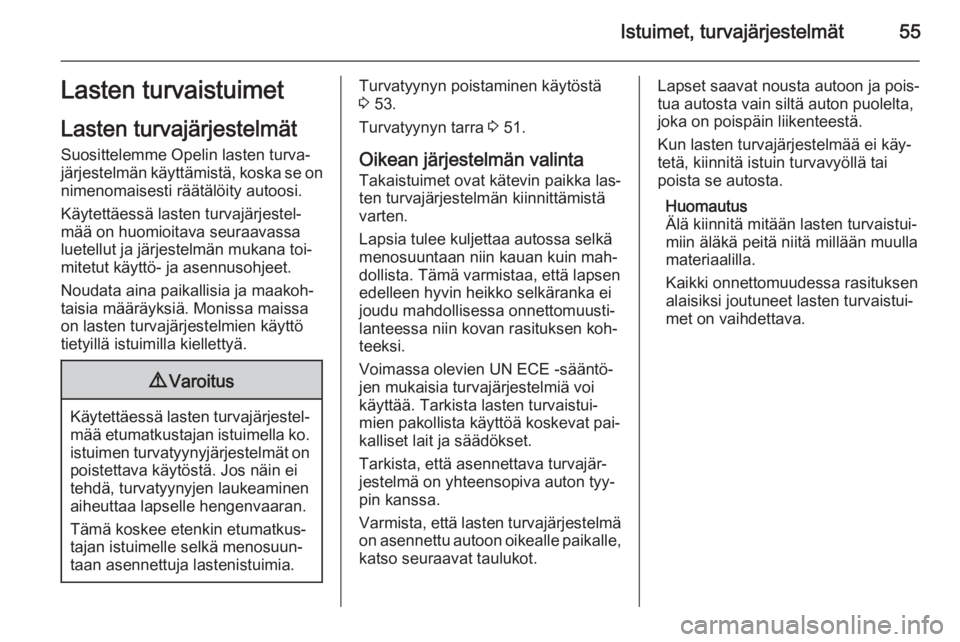

Istuimet, turvajärjestelmät55Lasten turvaistuimet
Lasten turvajärjestelmät Suosittelemme Opelin lasten turva‐
järjestelmän käyttämistä, koska se on
nimenomaisesti räätälöity autoosi.
Käytettäessä lasten turvajärjestel‐
mää on huomioitava seuraavassa
luetellut ja järjestelmän mukana toi‐
mitetut käyttö- ja asennusohjeet.
Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.9 Varoitus
Käytettäessä lasten turvajärjestel‐
mää etumatkustajan istuimella ko.
istuimen turvatyynyjärjestelmät on poistettava käytöstä. Jos näin ei
tehdä, turvatyynyjen laukeaminen
aiheuttaa lapselle hengenvaaran.
Tämä koskee etenkin etumatkus‐
tajan istuimelle selkä menosuun‐
taan asennettuja lastenistuimia.
Turvatyynyn poistaminen käytöstä
3 53.
Turvatyynyn tarra 3 51.
Oikean järjestelmän valinta Takaistuimet ovat kätevin paikka las‐
ten turvajärjestelmän kiinnittämistä
varten.
Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin mah‐
dollista. Tämä varmistaa, että lapsen
edelleen hyvin heikko selkäranka ei
joudu mahdollisessa onnettomuusti‐
lanteessa niin kovan rasituksen koh‐
teeksi.
Voimassa olevien UN ECE -sääntö‐ jen mukaisia turvajärjestelmiä voi
käyttää. Tarkista lasten turvaistui‐
mien pakollista käyttöä koskevat pai‐
kalliset lait ja säädökset.
Tarkista, että asennettava turvajär‐
jestelmä on yhteensopiva auton tyy‐
pin kanssa.
Varmista, että lasten turvajärjestelmä
on asennettu autoon oikealle paikalle, katso seuraavat taulukot.Lapset saavat nousta autoon ja pois‐tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.
Kun lasten turvajärjestelmää ei käy‐
tetä, kiinnitä istuin turvavyöllä tai
poista se autosta.
Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

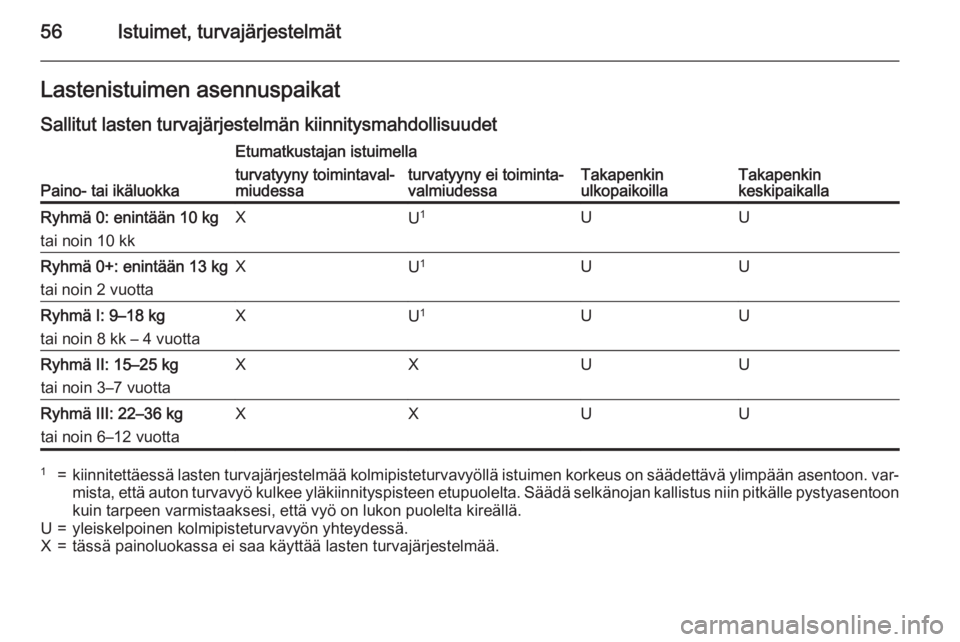

56Istuimet, turvajärjestelmätLastenistuimen asennuspaikatSallitut lasten turvajärjestelmän kiinnitysmahdollisuudet
Paino- tai ikäluokka
Etumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimintaval‐
miudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kg
tai noin 10 kkXU 1UURyhmä 0+: enintään 13 kg
tai noin 2 vuottaXU 1UURyhmä I: 9–18 kg
tai noin 8 kk – 4 vuottaXU 1UURyhmä II: 15–25 kg
tai noin 3–7 vuottaXXUURyhmä III: 22–36 kg
tai noin 6–12 vuottaXXUU1=kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon. var‐ mista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. Säädä selkänojan kallistus niin pitkälle pystyasentoon kuin tarpeen varmistaaksesi, että vyö on lukon puolelta kireällä.U=yleiskelpoinen kolmipisteturvavyön yhteydessä.X=tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

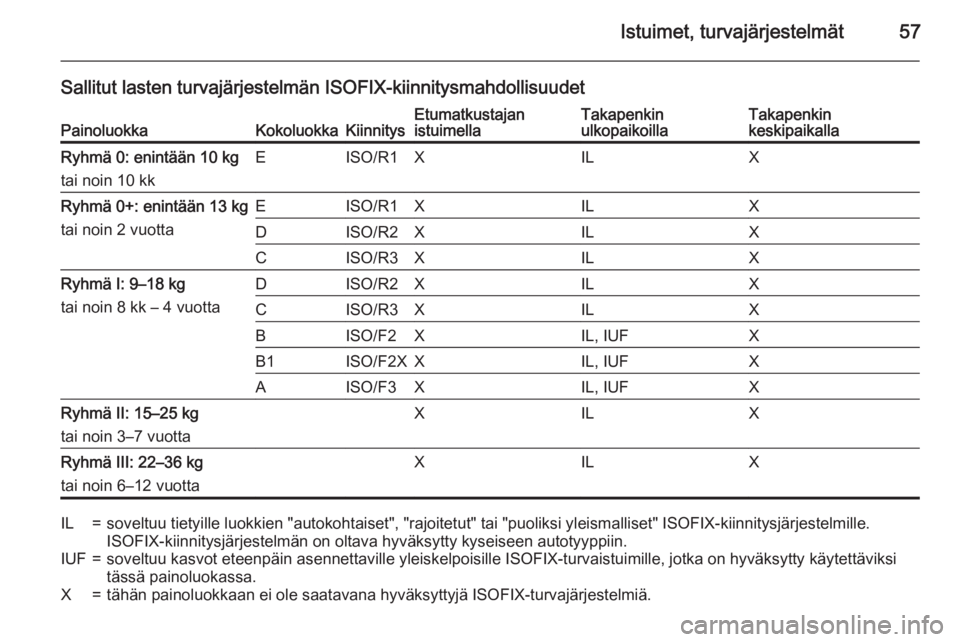

Istuimet, turvajärjestelmät57
Sallitut lasten turvajärjestelmän ISOFIX-kiinnitysmahdollisuudetPainoluokkaKokoluokkaKiinnitysEtumatkustajan
istuimellaTakapenkin
ulkopaikoillaTakapenkin
keskipaikallaRyhmä 0: enintään 10 kg
tai noin 10 kkEISO/R1XILXRyhmä 0+: enintään 13 kg
tai noin 2 vuottaEISO/R1XILXDISO/R2XILXCISO/R3XILXRyhmä I: 9–18 kg
tai noin 8 kk – 4 vuottaDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXRyhmä II: 15–25 kg
tai noin 3–7 vuottaXILXRyhmä III: 22–36 kg
tai noin 6–12 vuottaXILXIL=soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.IUF=soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassa.X=tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.

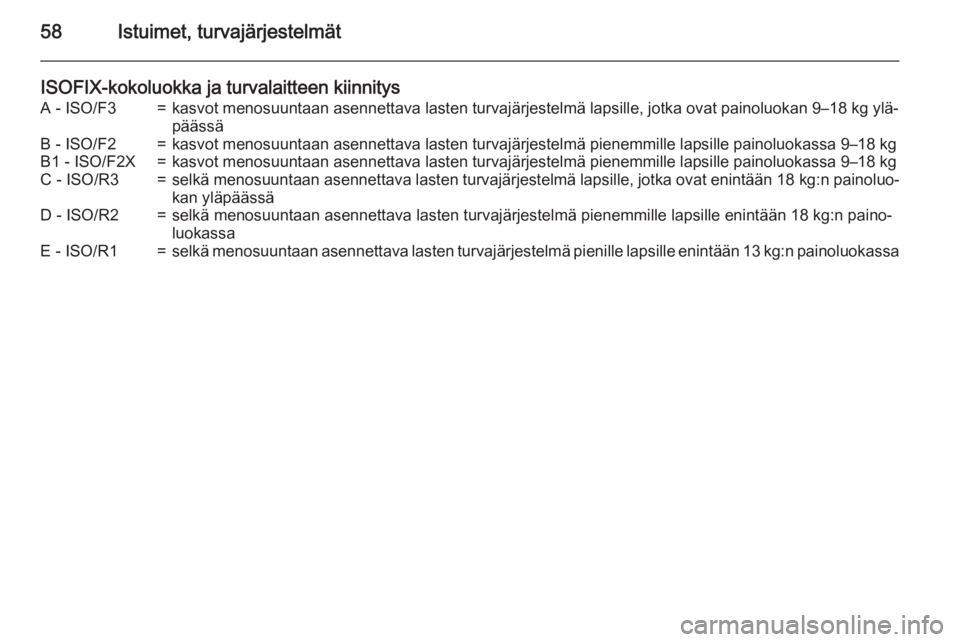

58Istuimet, turvajärjestelmät
ISOFIX-kokoluokka ja turvalaitteen kiinnitysA - ISO/F3=kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg ylä‐päässäB - ISO/F2=kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kgB1 - ISO/F2X=kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kgC - ISO/R3=selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n painoluo‐
kan yläpäässäD - ISO/R2=selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE - ISO/R1=selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluokassa
