Sürüş ve kullanım197

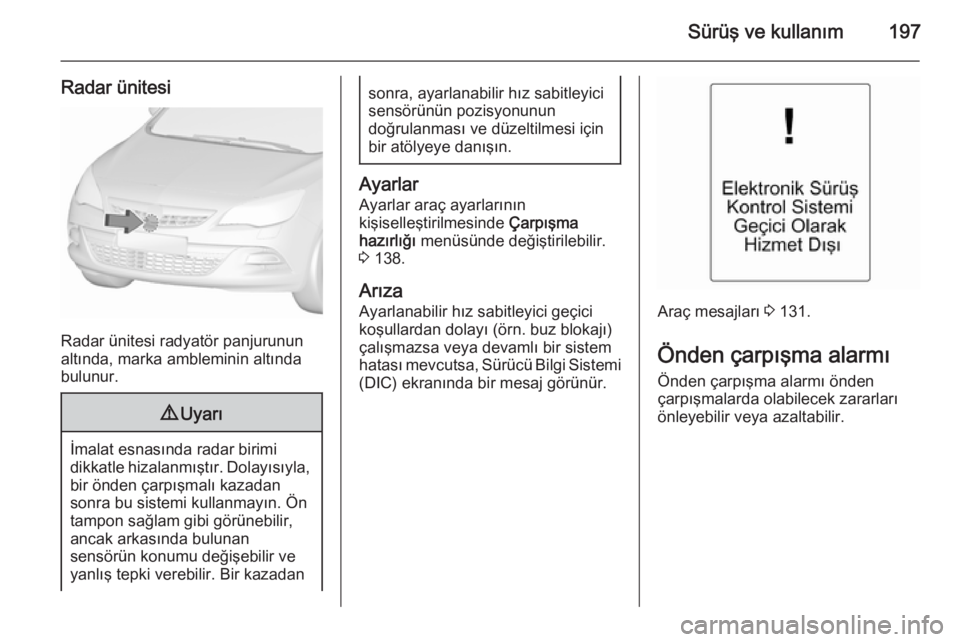

Radar ünitesi
Radar ünitesi radyatör panjurunun
altında, marka ambleminin altında
bulunur.
9 Uyarı
İmalat esnasında radar birimi
dikkatle hizalanmıştır. Dolayısıyla,
bir önden çarpışmalı kazadan
sonra bu sistemi kullanmayın. Ön
tampon sağlam gibi görünebilir,
ancak arkasında bulunan
sensörün konumu değişebilir ve yanlış tepki verebilir. Bir kazadan
sonra, ayarlanabilir hız sabitleyici
sensörünün pozisyonunun
doğrulanması ve düzeltilmesi için
bir atölyeye danışın.
Ayarlar
Ayarlar araç ayarlarının
kişiselleştirilmesinde Çarpışma
hazırlığı menüsünde değiştirilebilir.
3 138.
Arıza
Ayarlanabilir hız sabitleyici geçici
koşullardan dolayı (örn. buz blokajı)
çalışmazsa veya devamlı bir sistem
hatası mevcutsa, Sürücü Bilgi Sistemi
(DIC) ekranında bir mesaj görünür.
Araç mesajları 3 131.
Önden çarpışma alarmı
Önden çarpışma alarmı önden
çarpışmalarda olabilecek zararları
önleyebilir veya azaltabilir.

198Sürüş ve kullanım

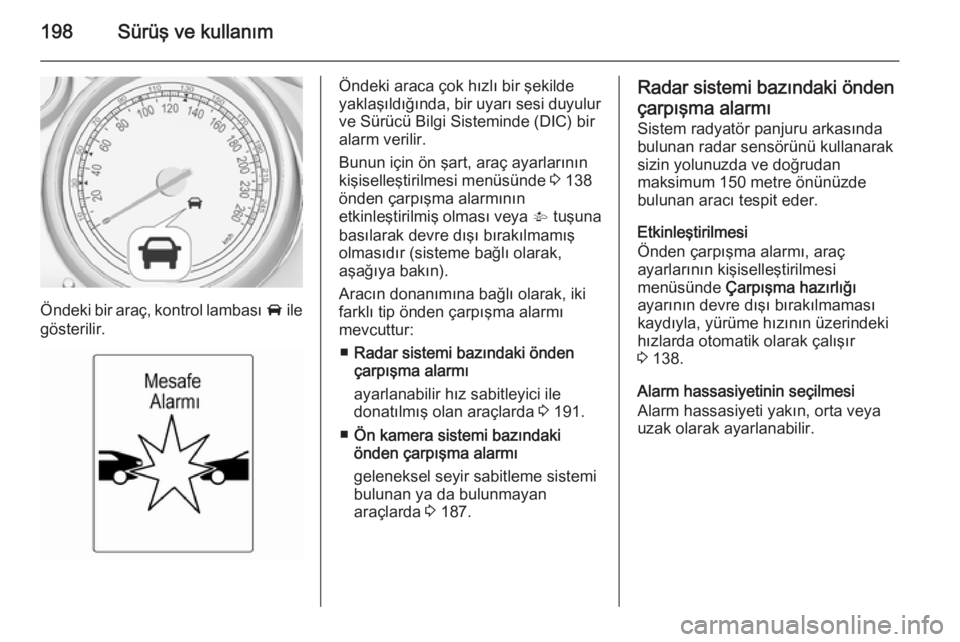

Öndeki bir araç, kontrol lambası A ile
gösterilir.
Öndeki araca çok hızlı bir şekilde
yaklaşıldığında, bir uyarı sesi duyulur ve Sürücü Bilgi Sisteminde (DIC) bir
alarm verilir.
Bunun için ön şart, araç ayarlarının
kişiselleştirilmesi menüsünde 3 138
önden çarpışma alarmının
etkinleştirilmiş olması veya V tuşuna
basılarak devre dışı bırakılmamış
olmasıdır (sisteme bağlı olarak,
aşağıya bakın).
Aracın donanımına bağlı olarak, iki
farklı tip önden çarpışma alarmı
mevcuttur:
■ Radar sistemi bazındaki önden
çarpışma alarmı
ayarlanabilir hız sabitleyici ile
donatılmış olan araçlarda 3 191.
■ Ön kamera sistemi bazındaki
önden çarpışma alarmı
geleneksel seyir sabitleme sistemi bulunan ya da bulunmayan
araçlarda 3 187.Radar sistemi bazındaki önden
çarpışma alarmı
Sistem radyatör panjuru arkasında
bulunan radar sensörünü kullanarak
sizin yolunuzda ve doğrudan
maksimum 150 metre önünüzde
bulunan aracı tespit eder.
Etkinleştirilmesi
Önden çarpışma alarmı, araç
ayarlarının kişiselleştirilmesi
menüsünde Çarpışma hazırlığı
ayarının devre dışı bırakılmaması
kaydıyla, yürüme hızının üzerindeki hızlarda otomatik olarak çalışır
3 138.
Alarm hassasiyetinin seçilmesi
Alarm hassasiyeti yakın, orta veya
uzak olarak ayarlanabilir.

Sürüş ve kullanım201

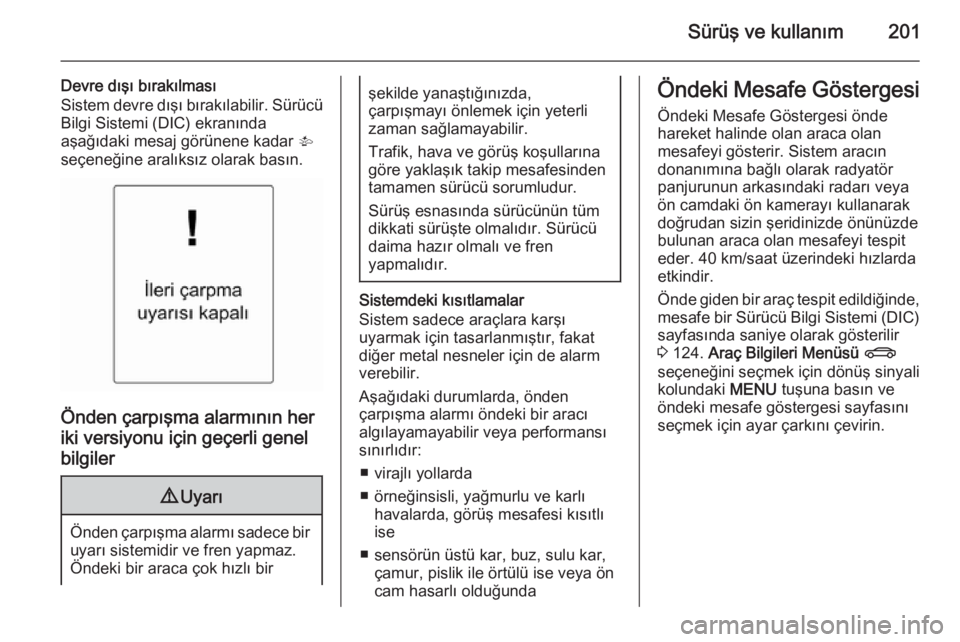

Devre dışı bırakılması
Sistem devre dışı bırakılabilir. Sürücü
Bilgi Sistemi (DIC) ekranında
aşağıdaki mesaj görünene kadar V
seçeneğine aralıksız olarak basın.
Önden çarpışma alarmının her
iki versiyonu için geçerli genelbilgiler
9 Uyarı
Önden çarpışma alarmı sadece bir
uyarı sistemidir ve fren yapmaz.
Öndeki bir araca çok hızlı bir
şekilde yanaştığınızda,
çarpışmayı önlemek için yeterli
zaman sağlamayabilir.
Trafik, hava ve görüş koşullarına
göre yaklaşık takip mesafesinden
tamamen sürücü sorumludur.
Sürüş esnasında sürücünün tüm
dikkati sürüşte olmalıdır. Sürücü
daima hazır olmalı ve fren
yapmalıdır.
Sistemdeki kısıtlamalar
Sistem sadece araçlara karşı
uyarmak için tasarlanmıştır, fakat
diğer metal nesneler için de alarm
verebilir.
Aşağıdaki durumlarda, önden
çarpışma alarmı öndeki bir aracı
algılayamayabilir veya performansı
sınırlıdır:
■ virajlı yollarda
■ örneğinsisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise
■ sensörün üstü kar, buz, sulu kar, çamur, pislik ile örtülü ise veya ön
cam hasarlı olduğunda
Öndeki Mesafe Göstergesi
Öndeki Mesafe Göstergesi önde
hareket halinde olan araca olan
mesafeyi gösterir. Sistem aracın
donanımına bağlı olarak radyatör
panjurunun arkasındaki radarı veya
ön camdaki ön kamerayı kullanarak
doğrudan sizin şeridinizde önünüzde bulunan araca olan mesafeyi tespit
eder. 40 km/saat üzerindeki hızlarda
etkindir.
Önde giden bir araç tespit edildiğinde,
mesafe bir Sürücü Bilgi Sistemi (DIC) sayfasında saniye olarak gösterilir
3 124. Araç Bilgileri Menüsü X
seçeneğini seçmek için dönüş sinyali
kolundaki MENU tuşuna basın ve
öndeki mesafe göstergesi sayfasını
seçmek için ayar çarkını çevirin.

202Sürüş ve kullanım
Gösterilen minimum mesafe
0,5 saniyedir.
Önde bir araç yoksa veya öndeki araç menzil dışında ise, iki çizgi gösterilir:
-.- s.
Aktif Acil Frenleme
Bir çarpışma artık fren yaparak veya
direksiyonu kırarak önlenemeyecek
ise, aktif acil durum frenleme
doğrudan önde bulunan araçlarla
veya engellerle çarpışma durumunda olası hasarların azalmasına yardım
edebilir. Aktif acil frenleme öncesi,
sürücü önden çarpışma alarmı ile
uyarılır 3 197.
Bu sistem önden çarpışma olasılığını
hesaplamak için çeşitli veri giriş
değerlerini (örneğin radar sensörü,
fren basıncı, araç hızı) kullanır.
Aktif acil frenleme, araç ayarlarının
kişiselleştirilmesi menüsünde
Çarpışma hazırlığı ayarının devre dışı
bırakılmaması kaydıyla, yürüme hızının üzerindeki hızlarda otomatik
olarak çalışır 3 138.
Bu sistemin içindekiler: ■ fren hazırlama sistemi
■ acil otomatik frenleme
■ ileriye bakan fren asistanı9 Uyarı
Bu sistem sürücünün aracı sürme
ve öne bakma sorumluluğunun yerine kullanılması için
tasarlanmamıştır. Fonksiyonu
sadece ek kullanımla sınırlıdır.
Sürücünün sürüş durumunun
gerektirdiği şekilde fren pedalına
basmaya devam etmesi gerekir.
Fren hazırlama sistemi
Öndeki bir araca çarpışma olanağının yüksek olduğu bir hızda
yaklaşıldığında, fren hazırlama
sistemi frenlere hafifçe basınç verir.
Bu sayede manuel veya otomatik
frenleme talebi geldiğinde, yanıt
verme süresi kısalır.
Fren sistemi, daha hızlı fren
yapabilecek şekilde hazırlanır.
Acil otomatik frenleme Fren hazırlandıktan sonra ve olmasıyakın çarpışmadan hemen önce, bu
fonksiyon otomatik olarak sınırlı
frenleme yapar ve çarpışmanın darbe hızını azaltır.
İleriye bakan fren asistanı
Fren hazırlama sistemine ve otomatik
fren yapmaya ek olarak, ileriye bakan
fren asistanı fonksiyonu ile fren
desteği daha duyarlı olur. Bu sayede, fren pedalına hafifçe basıldığında,

Sürüş ve kullanım203

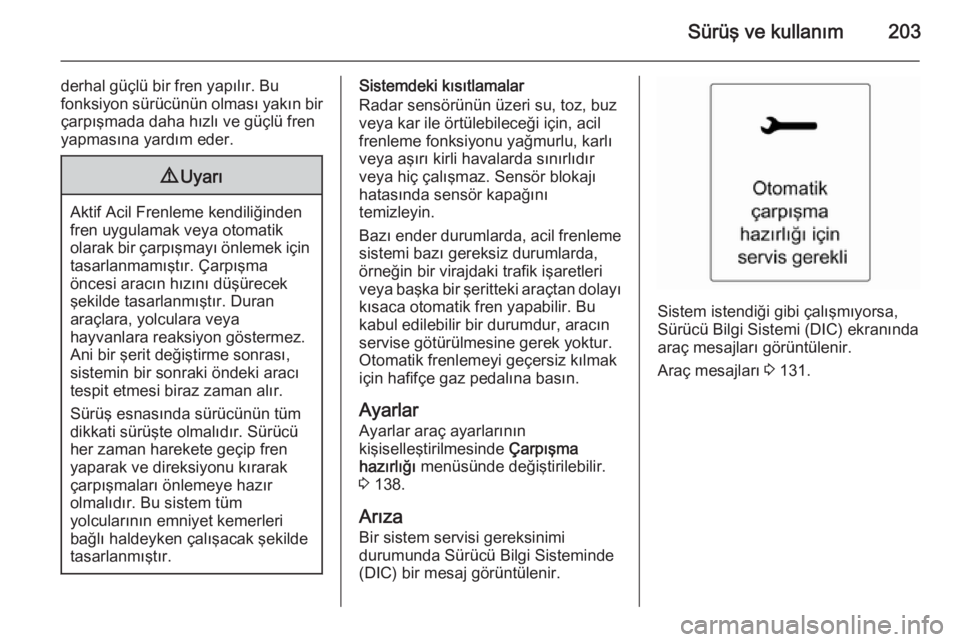

derhal güçlü bir fren yapılır. Bu
fonksiyon sürücünün olması yakın bir çarpışmada daha hızlı ve güçlü fren
yapmasına yardım eder.9 Uyarı
Aktif Acil Frenleme kendiliğinden
fren uygulamak veya otomatik
olarak bir çarpışmayı önlemek için tasarlanmamıştır. Çarpışma
öncesi aracın hızını düşürecek
şekilde tasarlanmıştır. Duran
araçlara, yolculara veya
hayvanlara reaksiyon göstermez.
Ani bir şerit değiştirme sonrası,
sistemin bir sonraki öndeki aracı
tespit etmesi biraz zaman alır.
Sürüş esnasında sürücünün tüm
dikkati sürüşte olmalıdır. Sürücü
her zaman harekete geçip fren
yaparak ve direksiyonu kırarak
çarpışmaları önlemeye hazır
olmalıdır. Bu sistem tüm
yolcularının emniyet kemerleri
bağlı haldeyken çalışacak şekilde
tasarlanmıştır.
Sistemdeki kısıtlamalar
Radar sensörünün üzeri su, toz, buz
veya kar ile örtülebileceği için, acil
frenleme fonksiyonu yağmurlu, karlı
veya aşırı kirli havalarda sınırlıdır
veya hiç çalışmaz. Sensör blokajı
hatasında sensör kapağını
temizleyin.
Bazı ender durumlarda, acil frenleme
sistemi bazı gereksiz durumlarda,
örneğin bir virajdaki trafik işaretleri
veya başka bir şeritteki araçtan dolayı
kısaca otomatik fren yapabilir. Bu
kabul edilebilir bir durumdur, aracın
servise götürülmesine gerek yoktur.
Otomatik frenlemeyi geçersiz kılmak
için hafifçe gaz pedalına basın.
Ayarlar
Ayarlar araç ayarlarının
kişiselleştirilmesinde Çarpışma
hazırlığı menüsünde değiştirilebilir.
3 138.
Arıza
Bir sistem servisi gereksinimi
durumunda Sürücü Bilgi Sisteminde
(DIC) bir mesaj görüntülenir.
Sistem istendiği gibi çalışmıyorsa,
Sürücü Bilgi Sistemi (DIC) ekranında
araç mesajları görüntülenir.
Araç mesajları 3 131.

204Sürüş ve kullanımPark Asistanı

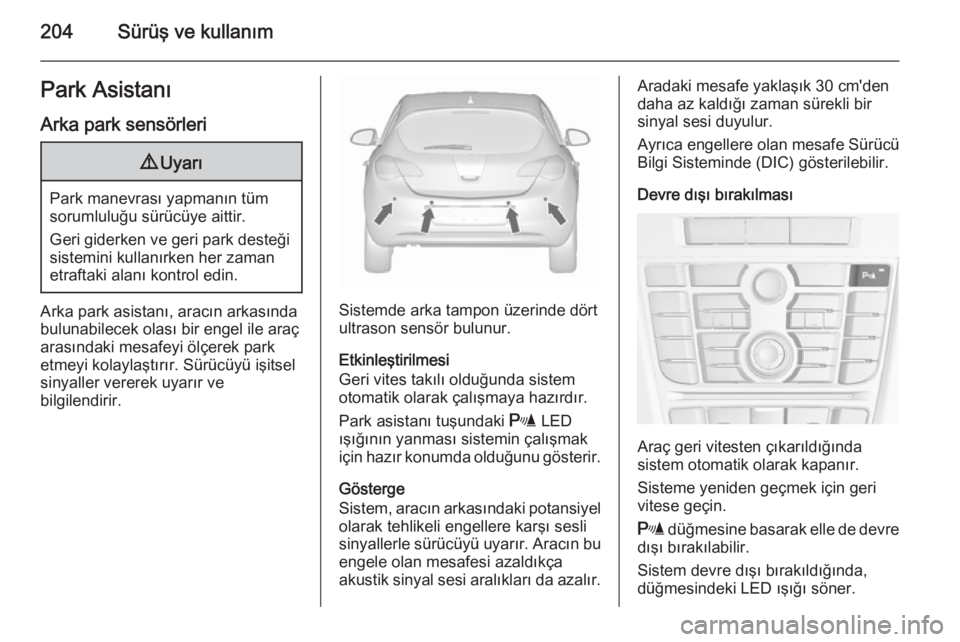

Arka park sensörleri9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Geri giderken ve geri park desteği sistemini kullanırken her zaman
etraftaki alanı kontrol edin.
Arka park asistanı, aracın arkasında
bulunabilecek olası bir engel ile araç
arasındaki mesafeyi ölçerek park
etmeyi kolaylaştırır. Sürücüyü işitsel
sinyaller vererek uyarır ve
bilgilendirir.Sistemde arka tampon üzerinde dört
ultrason sensör bulunur.
Etkinleştirilmesi
Geri vites takılı olduğunda sistem
otomatik olarak çalışmaya hazırdır.
Park asistanı tuşundaki r LED
ışığının yanması sistemin çalışmak
için hazır konumda olduğunu gösterir.
Gösterge
Sistem, aracın arkasındaki potansiyel olarak tehlikeli engellere karşı sesli
sinyallerle sürücüyü uyarır. Aracın bu
engele olan mesafesi azaldıkça
akustik sinyal sesi aralıkları da azalır.
Aradaki mesafe yaklaşık 30 cm'den daha az kaldığı zaman sürekli bir
sinyal sesi duyulur.
Ayrıca engellere olan mesafe Sürücü
Bilgi Sisteminde (DIC) gösterilebilir.
Devre dışı bırakılması
Araç geri vitesten çıkarıldığında
sistem otomatik olarak kapanır.
Sisteme yeniden geçmek için geri vitese geçin.
r düğmesine basarak elle de devre
dışı bırakılabilir.
Sistem devre dışı bırakıldığında,
düğmesindeki LED ışığı söner.

Sürüş ve kullanım205

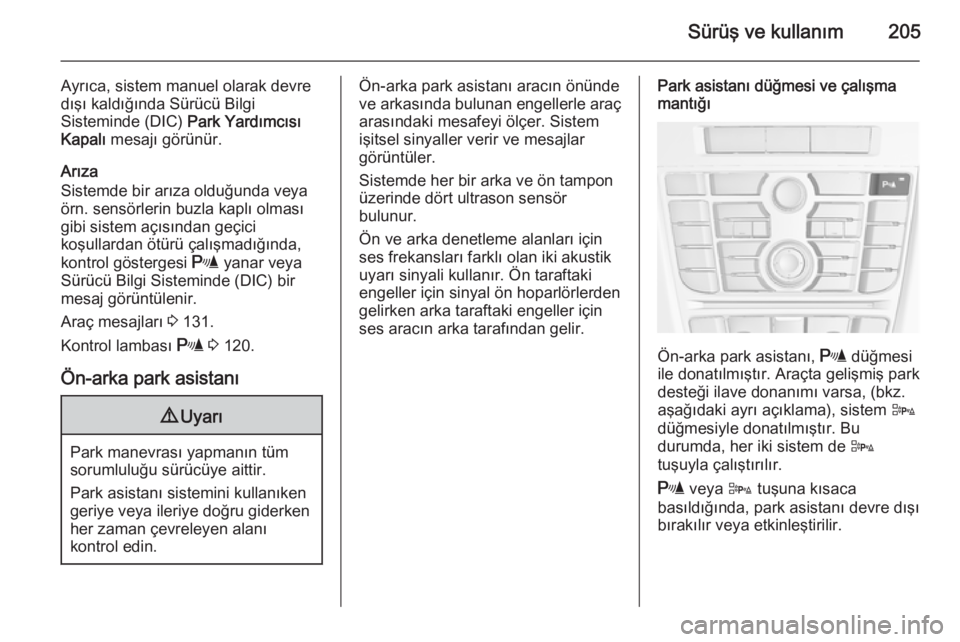

Ayrıca, sistem manuel olarak devre
dışı kaldığında Sürücü Bilgi
Sisteminde (DIC) Park Yardımcısı
Kapalı mesajı görünür.
Arıza
Sistemde bir arıza olduğunda veya
örn. sensörlerin buzla kaplı olması
gibi sistem açısından geçici
koşullardan ötürü çalışmadığında,
kontrol göstergesi r yanar veya
Sürücü Bilgi Sisteminde (DIC) bir
mesaj görüntülenir.
Araç mesajları 3 131.
Kontrol lambası r 3 120.
Ön-arka park asistanı9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sistem
işitsel sinyaller verir ve mesajlar
görüntüler.
Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Ön ve arka denetleme alanları için ses frekansları farklı olan iki akustik
uyarı sinyali kullanır. Ön taraftaki
engeller için sinyal ön hoparlörlerden
gelirken arka taraftaki engeller için
ses aracın arka tarafından gelir.Park asistanı düğmesi ve çalışma
mantığı
Ön-arka park asistanı, r düğmesi
ile donatılmıştır. Araçta gelişmiş park desteği ilave donanımı varsa, (bkz.aşağıdaki ayrı açıklama), sistem D
düğmesiyle donatılmıştır. Bu
durumda, her iki sistem de D
tuşuyla çalıştırılır.
r veya D tuşuna kısaca
basıldığında, park asistanı devre dışı
bırakılır veya etkinleştirilir.

Sürüş ve kullanım207

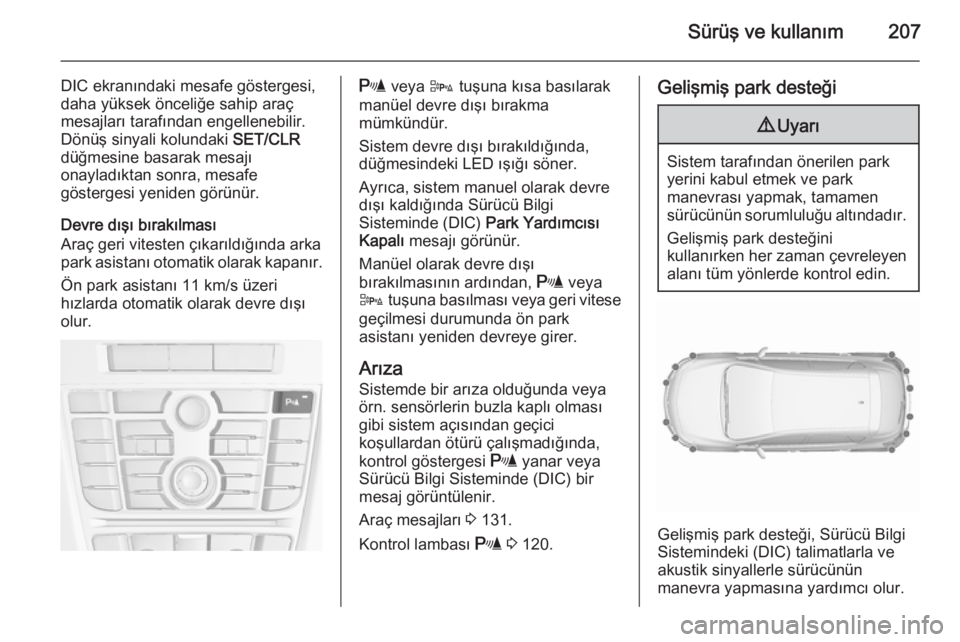

DIC ekranındaki mesafe göstergesi,
daha yüksek önceliğe sahip araç mesajları tarafından engellenebilir.
Dönüş sinyali kolundaki SET/CLR
düğmesine basarak mesajı
onayladıktan sonra, mesafe
göstergesi yeniden görünür.
Devre dışı bırakılması
Araç geri vitesten çıkarıldığında arka
park asistanı otomatik olarak kapanır.
Ön park asistanı 11 km/s üzeri
hızlarda otomatik olarak devre dışı
olur.r veya D tuşuna kısa basılarak
manüel devre dışı bırakma
mümkündür.
Sistem devre dışı bırakıldığında,
düğmesindeki LED ışığı söner.
Ayrıca, sistem manuel olarak devre dışı kaldığında Sürücü Bilgi
Sisteminde (DIC) Park Yardımcısı
Kapalı mesajı görünür.
Manüel olarak devre dışı
bırakılmasının ardından, r veya
D tuşuna basılması veya geri vitese
geçilmesi durumunda ön park
asistanı yeniden devreye girer.
Arıza
Sistemde bir arıza olduğunda veya
örn. sensörlerin buzla kaplı olması
gibi sistem açısından geçici
koşullardan ötürü çalışmadığında,
kontrol göstergesi r yanar veya
Sürücü Bilgi Sisteminde (DIC) bir
mesaj görüntülenir.
Araç mesajları 3 131.
Kontrol lambası r 3 120.Gelişmiş park desteği9 Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği, Sürücü Bilgi
Sistemindeki (DIC) talimatlarla ve
akustik sinyallerle sürücünün
manevra yapmasına yardımcı olur.

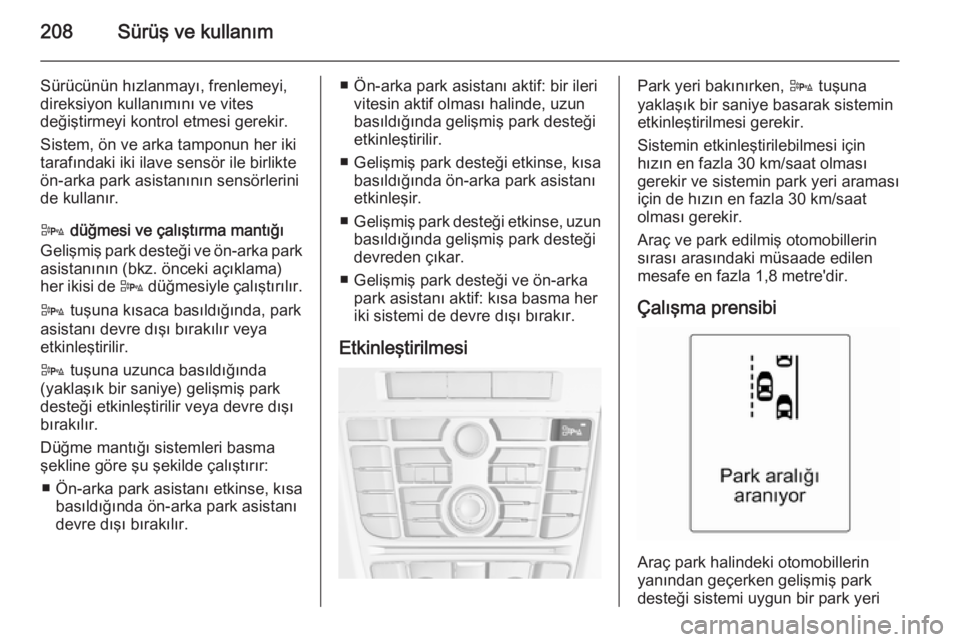

208Sürüş ve kullanım
Sürücünün hızlanmayı, frenlemeyi,
direksiyon kullanımını ve vites
değiştirmeyi kontrol etmesi gerekir.
Sistem, ön ve arka tamponun her iki
tarafındaki iki ilave sensör ile birlikte
ön-arka park asistanının sensörlerini
de kullanır.
D düğmesi ve çalıştırma mantığı
Gelişmiş park desteği ve ön-arka park asistanının (bkz. önceki açıklama)
her ikisi de D düğmesiyle çalıştırılır.
D tuşuna kısaca basıldığında, park
asistanı devre dışı bırakılır veya
etkinleştirilir.
D tuşuna uzunca basıldığında
(yaklaşık bir saniye) gelişmiş park
desteği etkinleştirilir veya devre dışı
bırakılır.
Düğme mantığı sistemleri basma
şekline göre şu şekilde çalıştırır:
■ Ön-arka park asistanı etkinse, kısa basıldığında ön-arka park asistanı
devre dışı bırakılır.■ Ön-arka park asistanı aktif: bir ileri vitesin aktif olması halinde, uzun
basıldığında gelişmiş park desteği
etkinleştirilir.
■ Gelişmiş park desteği etkinse, kısa basıldığında ön-arka park asistanı
etkinleşir.
■ Gelişmiş park desteği etkinse, uzun
basıldığında gelişmiş park desteği
devreden çıkar.
■ Gelişmiş park desteği ve ön-arka park asistanı aktif: kısa basma her
iki sistemi de devre dışı bırakır.
EtkinleştirilmesiPark yeri bakınırken, D tuşuna
yaklaşık bir saniye basarak sistemin
etkinleştirilmesi gerekir.
Sistemin etkinleştirilebilmesi için hızın en fazla 30 km/saat olması
gerekir ve sistemin park yeri araması
için de hızın en fazla 30 km/saat
olması gerekir.
Araç ve park edilmiş otomobillerin
sırası arasındaki müsaade edilen
mesafe en fazla 1,8 metre'dir.
Çalışma prensibi
Araç park halindeki otomobillerin
yanından geçerken gelişmiş park
desteği sistemi uygun bir park yeri

Sürüş ve kullanım211nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi,
Bilgi Ekranı'ndaki ayarlar
değiştirilerek devreye sokulabilir
veya devreden çıkarılabilir. Bir
römork kaplini bağlıysa, menüden
seçilmelidir.
Araç ayarlarının kişiselleştirilmesi 3 138.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Arkadaki taşıyıcı sistem dışarı çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden
çıkarmak için r veya D
düğmesine kısa süreli basın.
Not
Kullanımdan sonra gelişmiş park
desteği bir kalibrasyon gerektirir. Optimum park kılavuzu için, en az
35 km sürüş mesafesi, bir kaç dönüş
sayısı dahil, gereklidir.Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun
sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
■ yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
■ yayalar, bisiklet sürücüleri veya hayvanlar
