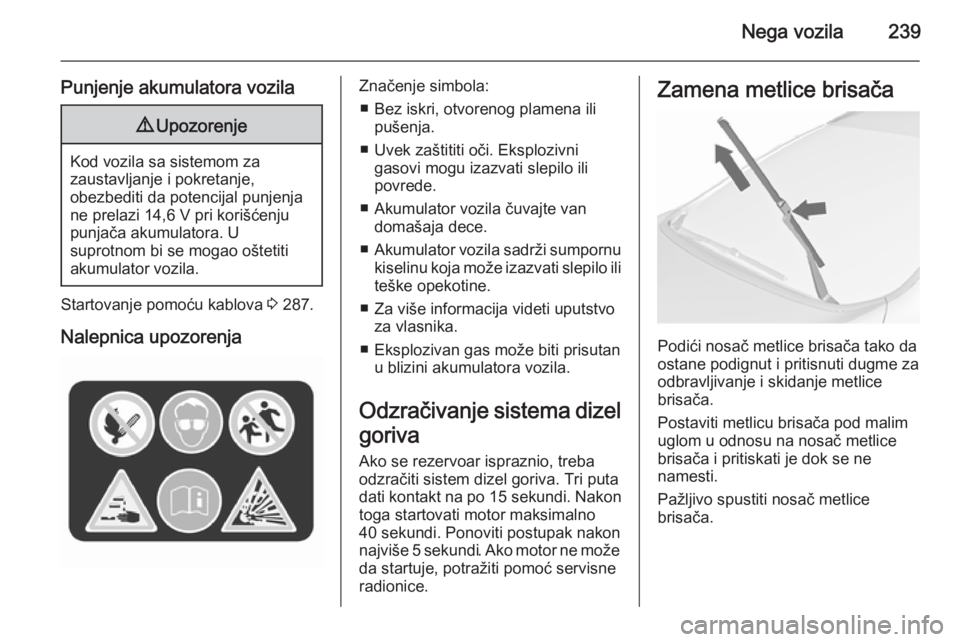

Nega vozila239
Punjenje akumulatora vozila9Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova 3 287.
Nalepnica upozorenja
Značenje simbola: ■ Bez iskri, otvorenog plamena ili pušenja.
■ Uvek zaštititi oči. Eksplozivni gasovi mogu izazvati slepilo ili
povrede.
■ Akumulator vozila čuvajte van domašaja dece.
■ Akumulator vozila sadrži sumpornu
kiselinu koja može izazvati slepilo ili teške opekotine.
■ Za više informacija videti uputstvo za vlasnika.
■ Eksplozivan gas može biti prisutan u blizini akumulatora vozila.
Odzračivanje sistema dizel
goriva
Ako se rezervoar ispraznio, treba
odzračiti sistem dizel goriva. Tri puta
dati kontakt na po 15 sekundi. Nakon
toga startovati motor maksimalno
40 sekundi. Ponoviti postupak nakon
najviše 5 sekundi. Ako motor ne može da startuje, potražiti pomoć servisne
radionice.Zamena metlice brisača
Podići nosač metlice brisača tako da
ostane podignut i pritisnuti dugme za odbravljivanje i skidanje metlice
brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.

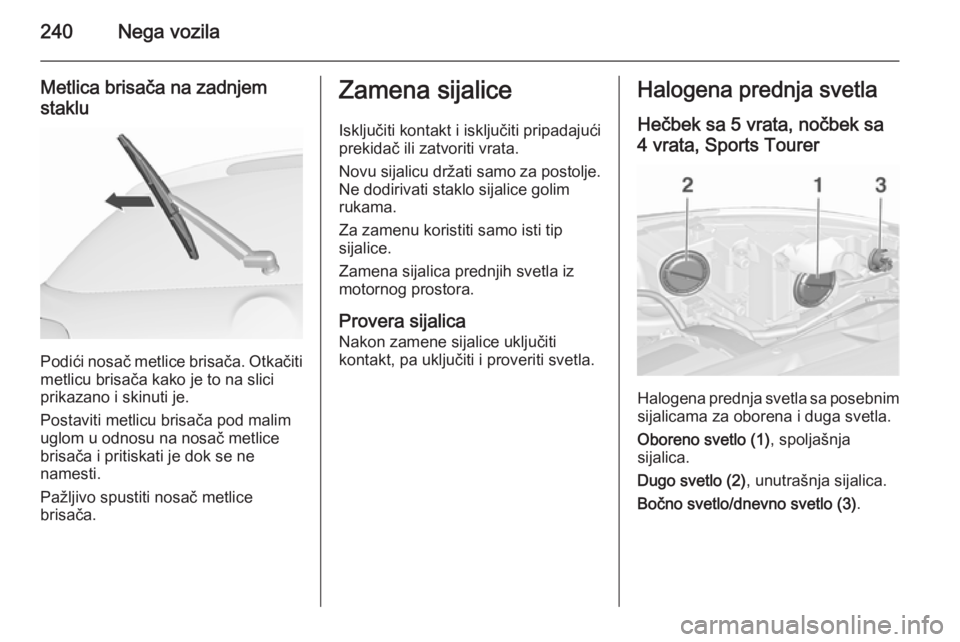

240Nega vozila
Metlica brisača na zadnjem
staklu
Podići nosač metlice brisača. Otkačiti
metlicu brisača kako je to na slici
prikazano i skinuti je.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Provera sijalica
Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.Halogena prednja svetla
Hečbek sa 5 vrata, nočbek sa 4 vrata, Sports Tourer
Halogena prednja svetla sa posebnim sijalicama za oborena i duga svetla.
Oboreno svetlo (1) , spoljašnja
sijalica.
Dugo svetlo (2) , unutrašnja sijalica.
Bočno svetlo/dnevno svetlo (3) .

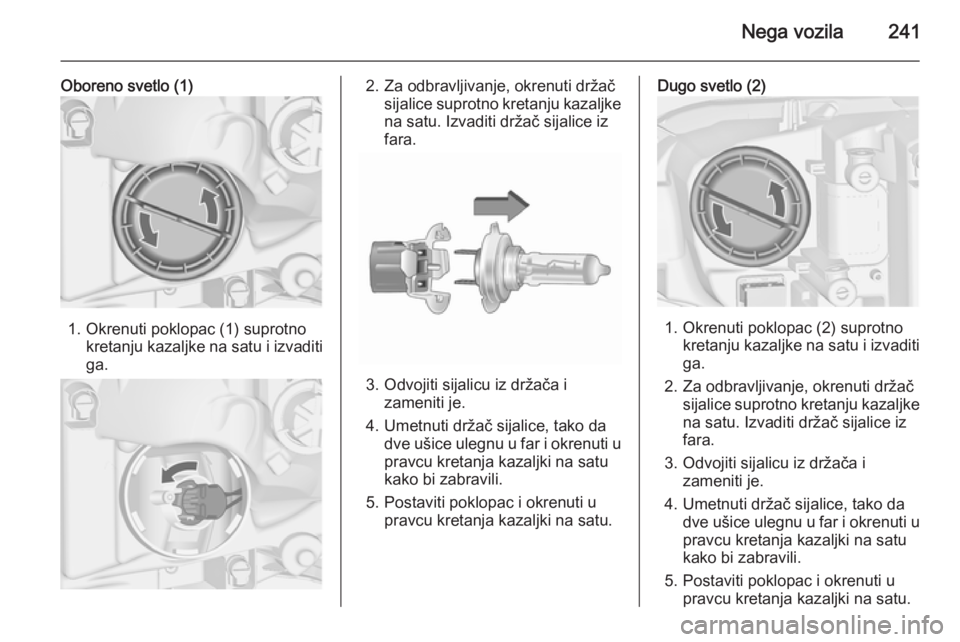

Nega vozila241
Oboreno svetlo (1)
1. Okrenuti poklopac (1) suprotnokretanju kazaljke na satu i izvaditiga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Dugo svetlo (2)
1. Okrenuti poklopac (2) suprotnokretanju kazaljke na satu i izvaditiga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.

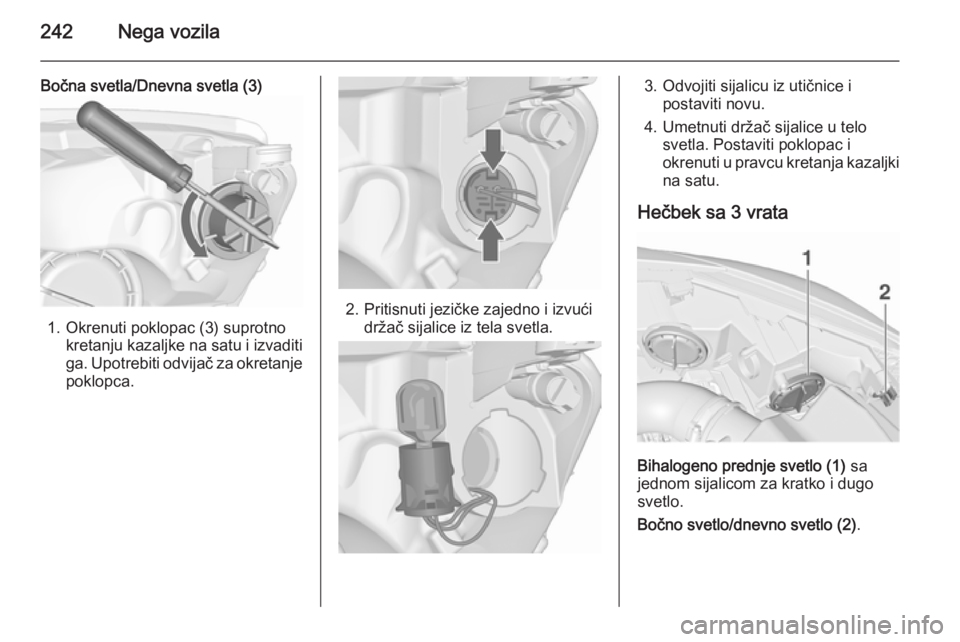

242Nega vozila
Bočna svetla/Dnevna svetla (3)
1. Okrenuti poklopac (3) suprotnokretanju kazaljke na satu i izvaditiga. Upotrebiti odvijač za okretanje
poklopca.
2. Pritisnuti jezičke zajedno i izvući držač sijalice iz tela svetla.
3. Odvojiti sijalicu iz utičnice i postaviti novu.
4. Umetnuti držač sijalice u telo svetla. Postaviti poklopac i
okrenuti u pravcu kretanja kazaljki na satu.
Hečbek sa 3 vrata
Bihalogeno prednje svetlo (1) sa
jednom sijalicom za kratko i dugo
svetlo.
Bočno svetlo/dnevno svetlo (2) .

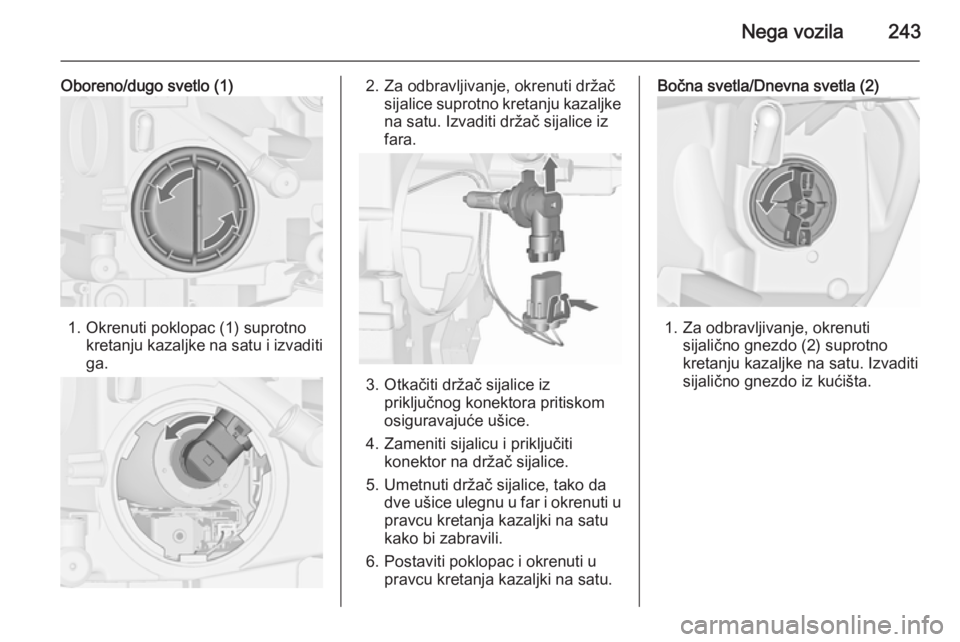

Nega vozila243
Oboreno/dugo svetlo (1)
1. Okrenuti poklopac (1) suprotnokretanju kazaljke na satu i izvaditiga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Otkačiti držač sijalice iz priključnog konektora pritiskom
osiguravajuće ušice.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Bočna svetla/Dnevna svetla (2)
1. Za odbravljivanje, okrenuti sijalično gnezdo (2) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.

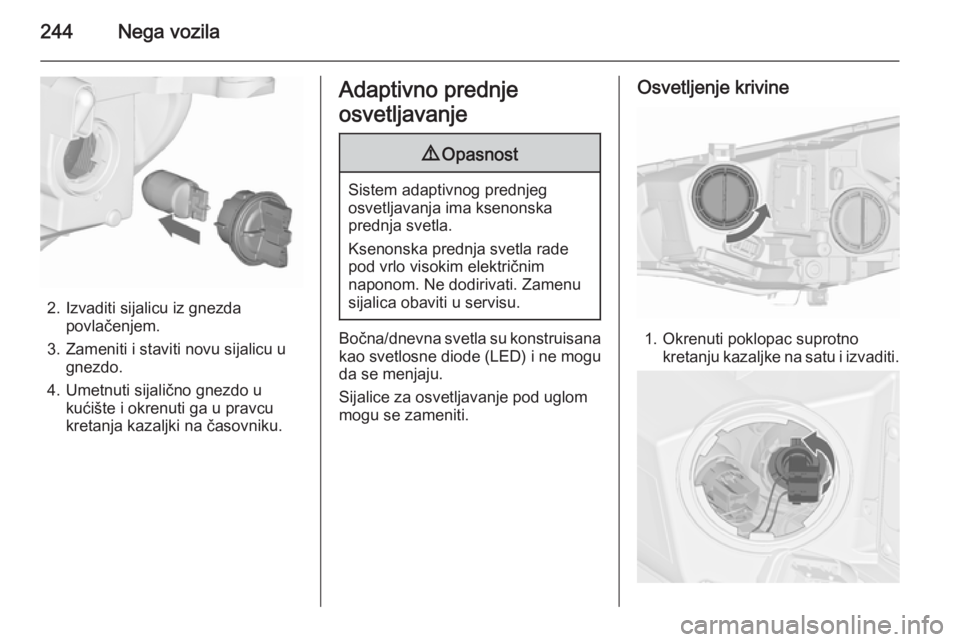

244Nega vozila
2. Izvaditi sijalicu iz gnezdapovlačenjem.
3. Zameniti i staviti novu sijalicu u gnezdo.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Adaptivno prednje
osvetljavanje9 Opasnost
Sistem adaptivnog prednjeg
osvetljavanja ima ksenonska
prednja svetla.
Ksenonska prednja svetla rade pod vrlo visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Bočna/dnevna svetla su konstruisana
kao svetlosne diode (LED) i ne mogu
da se menjaju.
Sijalice za osvetljavanje pod uglom
mogu se zameniti.
Osvetljenje krivine
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.

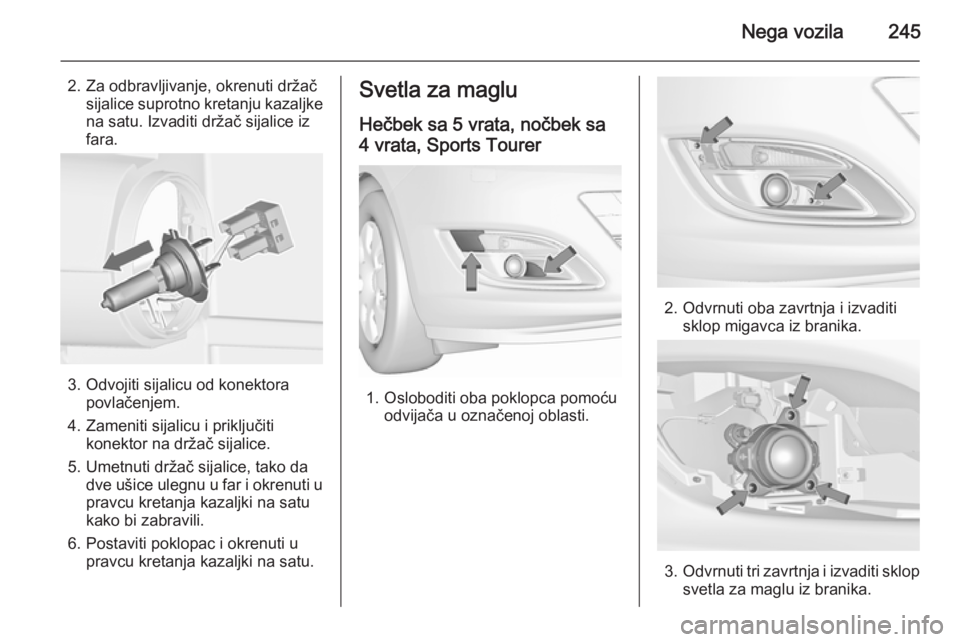

Nega vozila245
2. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti sijalicu od konektora povlačenjem.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Svetla za maglu
Hečbek sa 5 vrata, nočbek sa4 vrata, Sports Tourer
1. Osloboditi oba poklopca pomoću odvijača u označenoj oblasti.
2. Odvrnuti oba zavrtnja i izvaditisklop migavca iz branika.
3.Odvrnuti tri zavrtnja i izvaditi sklop
svetla za maglu iz branika.

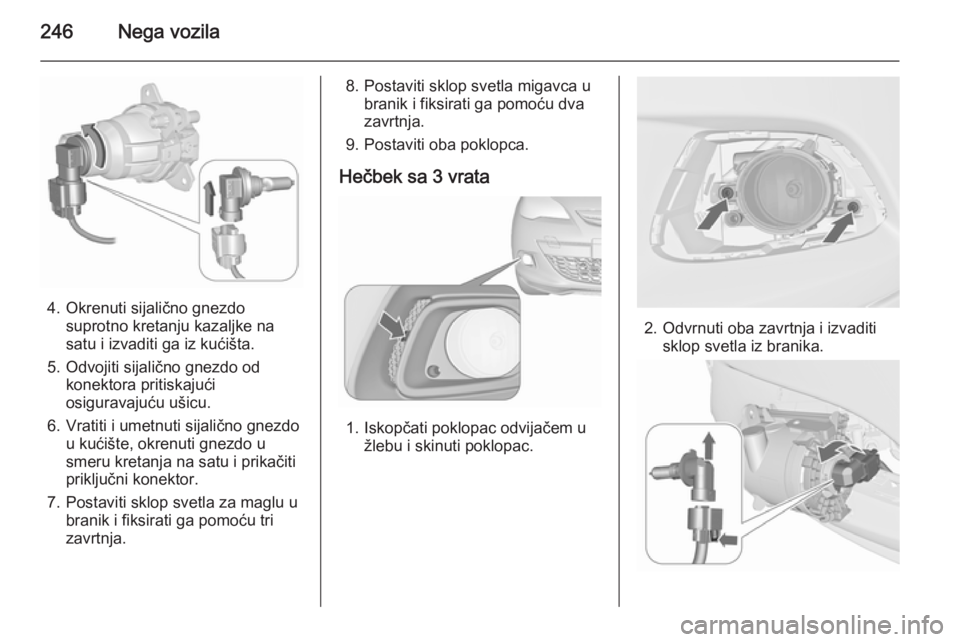

246Nega vozila
4. Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
5. Odvojiti sijalično gnezdo od konektora pritiskajućiosiguravajuću ušicu.
6. Vratiti i umetnuti sijalično gnezdo u kućište, okrenuti gnezdo u
smeru kretanja na satu i prikačiti
priključni konektor.
7. Postaviti sklop svetla za maglu u branik i fiksirati ga pomoću tri
zavrtnja.
8. Postaviti sklop svetla migavca u branik i fiksirati ga pomoću dva
zavrtnja.
9. Postaviti oba poklopca.
Hečbek sa 3 vrata
1. Iskopčati poklopac odvijačem u žlebu i skinuti poklopac.
2. Odvrnuti oba zavrtnja i izvaditisklop svetla iz branika.

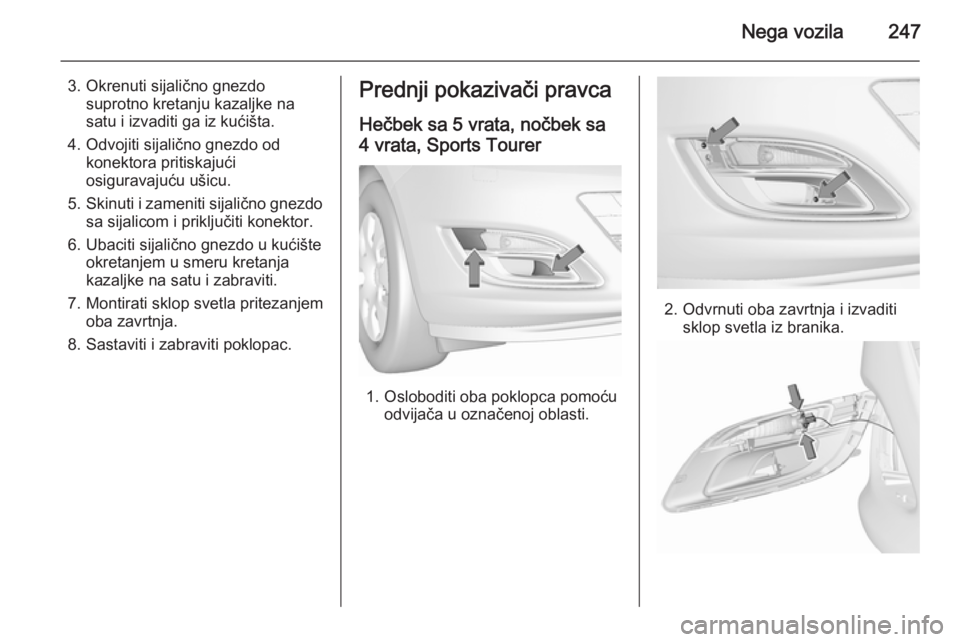

Nega vozila247
3. Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
4. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
5. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
6. Ubaciti sijalično gnezdo u kućište okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
7. Montirati sklop svetla pritezanjem oba zavrtnja.
8. Sastaviti i zabraviti poklopac.Prednji pokazivači pravca
Hečbek sa 5 vrata, nočbek sa 4 vrata, Sports Tourer
1. Osloboditi oba poklopca pomoću odvijača u označenoj oblasti.
2. Odvrnuti oba zavrtnja i izvaditisklop svetla iz branika.

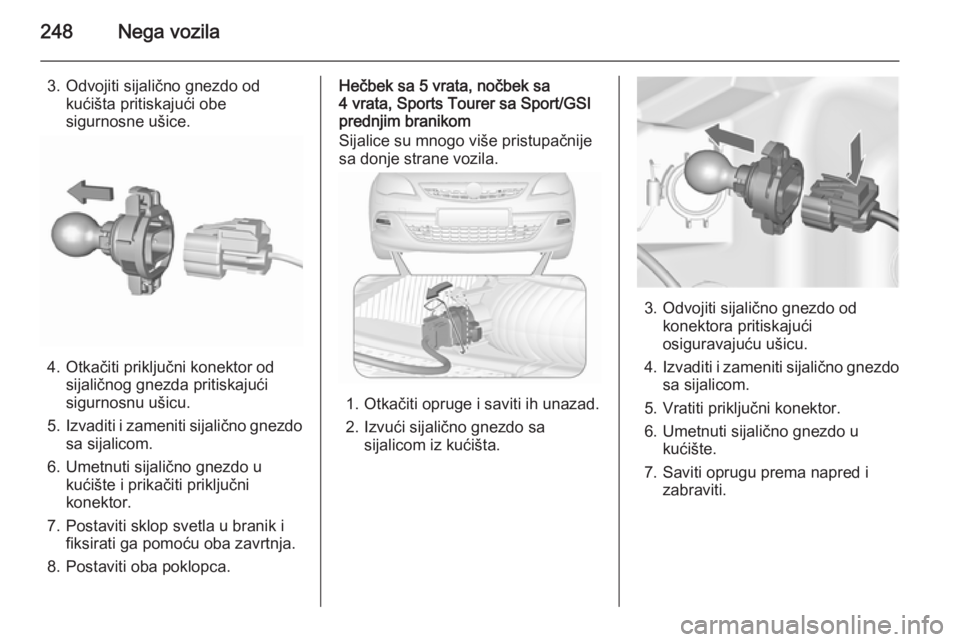

248Nega vozila
3. Odvojiti sijalično gnezdo odkućišta pritiskajući obe
sigurnosne ušice.
4. Otkačiti priključni konektor od sijaličnog gnezda pritiskajući
sigurnosnu ušicu.
5. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
6. Umetnuti sijalično gnezdo u kućište i prikačiti priključni
konektor.
7. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
8. Postaviti oba poklopca.
Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer sa Sport/GSI
prednjim branikom
Sijalice su mnogo više pristupačnije
sa donje strane vozila.
1. Otkačiti opruge i saviti ih unazad.
2. Izvući sijalično gnezdo sa sijalicom iz kućišta.
3. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
4. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
5. Vratiti priključni konektor.
6. Umetnuti sijalično gnezdo u kućište.
7. Saviti oprugu prema napred i zabraviti.
