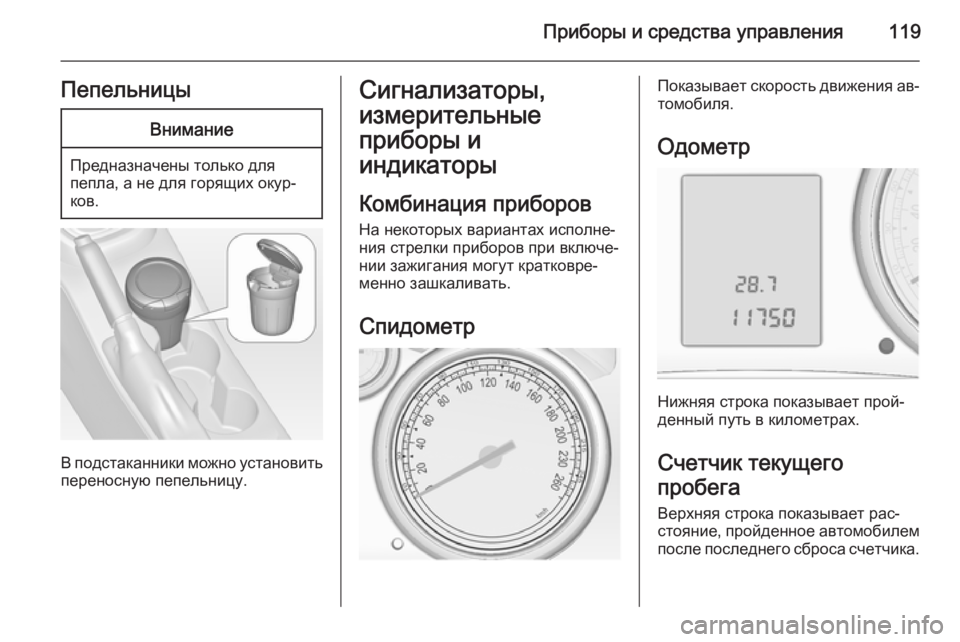

Приборы и средства управления119ПепельницыВнимание
Предназначены только для
пепла, а не для горящих окур‐
ков.
В подстаканники можно установить переносную пепельницу.
Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов
На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
СпидометрПоказывает скорость движения ав‐
томобиля.
Одометр
Нижняя строка показывает прой‐
денный путь в километрах.
Счетчик текущего
пробега
Верхняя строка показывает рас‐
стояние, пройденное автомобилем после последнего сброса счетчика.

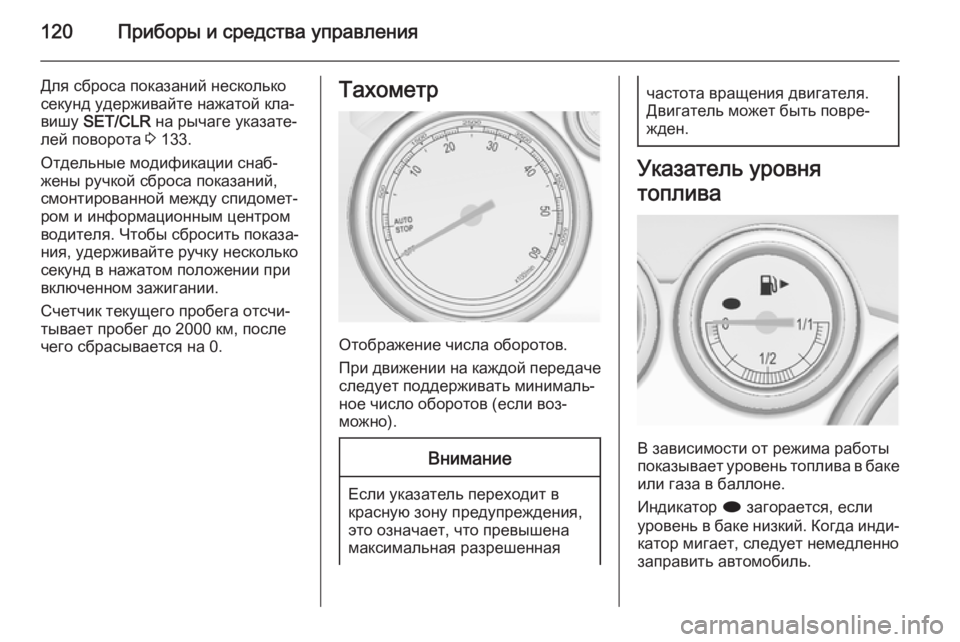

120Приборы и средства управления
Для сброса показаний несколько
секунд удерживайте нажатой кла‐
вишу SET/CLR на рычаге указате‐
лей поворота 3 133.
Отдельные модификации снаб‐
жены ручкой сброса показаний,
смонтированной между спидомет‐
ром и информационным центром
водителя. Чтобы сбросить показа‐
ния, удерживайте ручку несколько
секунд в нажатом положении при
включенном зажигании.
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если воз‐
можно).
Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня
топлива
В зависимости от режима работы
показывает уровень топлива в баке или газа в баллоне.
Индикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.

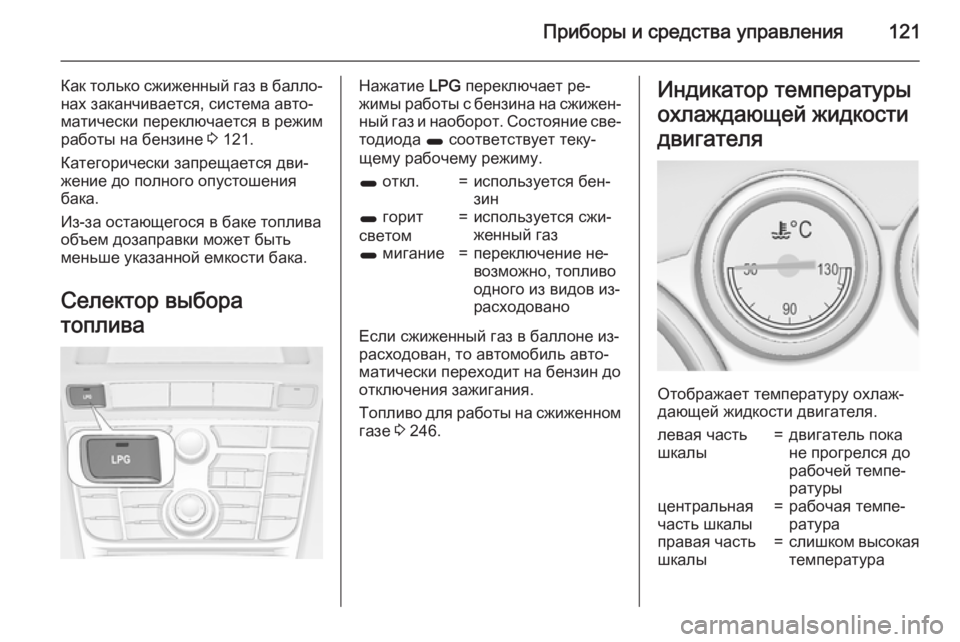

Приборы и средства управления121
Как только сжиженный газ в балло‐нах заканчивается, система авто‐
матически переключается в режим
работы на бензине 3 121.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.
Селектор выбора
топливаНажатие LPG переключает ре‐
жимы работы с бензина на сжижен‐ ный газ и наоборот. Состояние све‐тодиода 1 соответствует теку‐
щему рабочему режиму.1 откл.=используется бен‐
зин1 горит
светом=используется сжи‐
женный газ1 мигание=переключение не‐
возможно, топливо
одного из видов из‐
расходовано
Если сжиженный газ в баллоне из‐
расходован, то автомобиль авто‐
матически переходит на бензин до
отключения зажигания.
Топливо для работы на сжиженном
газе 3 246.
Индикатор температуры
охлаждающей жидкости
двигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
левая часть
шкалы=двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы=рабочая темпе‐
ратураправая часть
шкалы=слишком высокая температура

122Приборы и средства управленияВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
Дисплей технического
обслуживания Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐
жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.
Чтобы показать оставшийся срок
службы моторного масла, исполь‐
зуйте кнопки на рычажке сигналов
поворота:Нажмите клавишу MENU, чтобы
выбрать Меню информации
автомобиля X .
Повернуть колесико регулятора в положение Остаточный срок
службы масла .Оставшийся срок службы мотор‐
ного масла в процентах отобража‐
ется в информационном центре во‐ дителя.
Сброс Для сброса показаний несколько
секунд удерживайте нажатой кла‐
вишу SET/CLR на рычаге указате‐
лей поворота. Должен быть открыт
экран оставшегося срока службы
моторного масла. Включите зажи‐ гание, не запуская двигатель.

Приборы и средства управления123
Систему для ее правильной ра‐
боты следует сбрасывать в исход‐ ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью в сервис-центр.
Следующее техобслуживание
Если по расчетам системы масло
выработало свой ресурс, на дис‐
плее информационного центра во‐
дителя отобразится предупрежда‐
ющее сообщение. Моторное масло и масляный фильтр следует заме‐
нить в мастерской в течение одной
недели или не превышая пробега в
500 км (в зависимости от того, ка‐
кое событие наступит первым).
Информационный центр водителя
3 133.
Информация по обслуживанию
3 327.
Индикаторы
Описанные ниже контрольные ин‐
дикаторы на некоторых версиях ав‐ томобиля могут отсутствовать.
Описание распространяется на все версии исполнения приборов. В за‐висимости от комплектации авто‐
мобиля, расположение отдельных
индикаторов может отличаться.
При включении зажигания на ко‐
роткое время загорится большин‐
ство индикаторов для проверки их
работоспособности.
Цвета индикаторов обозначают:красный=опасность, важное на‐
поминаниежелтый=предупреждение,
справка, неисправностьзеленый=подтверждение вклю‐
чениясиний=подтверждение вклю‐
чениябелый=подтверждение вклю‐
чения

124Приборы и средства управления

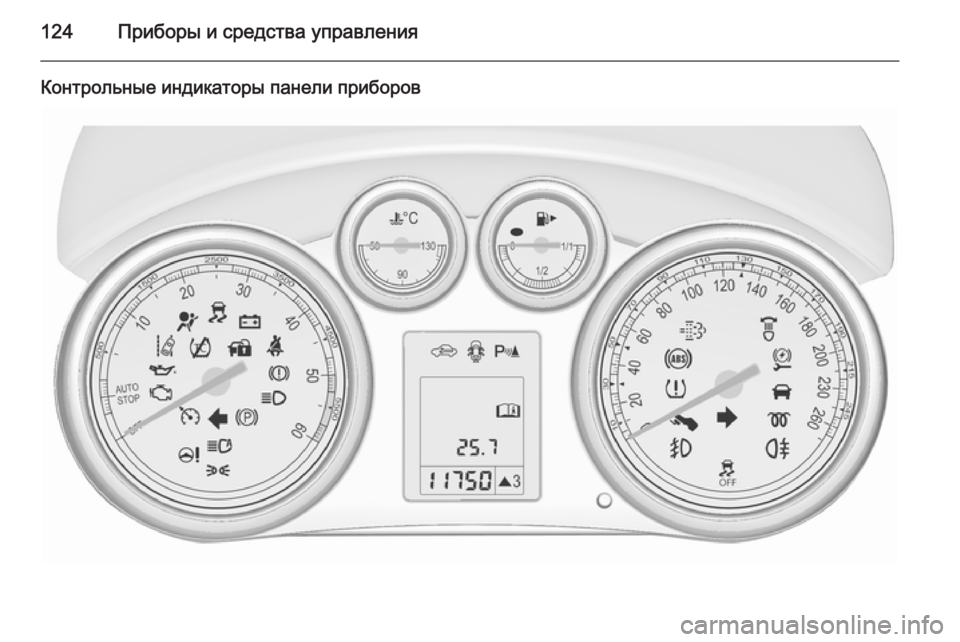

Контрольные индикаторы панели приборов

Приборы и средства управления125
Контрольные индикаторы на
центральной консоли
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или со‐ ответствующего предохранителя,
выход из строя лампы указателя
поворотов прицепа.
Замена ламп 3 268, предохрани‐
телей 3 288.
Указатели поворота 3 164.
Напоминание о ремне
безопасности
Напоминание о
необходимости пристегнуть
ремни безопасности на передних сиденьях X для сиденья водителя светится
или мигает красным.
Индикатор k сиденья переднего
пассажира светится или мигает
красным светом, если сиденье за‐
нято.
Светится
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.
Надувные подушки
безопасности и
натяжители ремней
безопасности Загорается красным светом v.
При включении зажигания индика‐ тор горит в течение примерно
4 секунд. Если индикатор не заго‐
рается, не гаснет через 4 секунды
или загорается во время движения
автомобиля, это означает неис‐
правность в системе надувных по‐
душек безопасности. Обратитесь
за помощью на станцию техобслу‐
живания. Надувные подушки без‐ опасности и преднатяжители рем‐
ней безопасности могут не срабо‐
тать при аварии.

126Приборы и средства управления
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 53, 3 57.
Отключение надувной
подушки безопасности V горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания. Воз‐
душная подушка безопасности пе‐
реднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена
3 60.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе Остановиться, остановить двига‐
тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью в
сервис-центр.
Сигнализатор
неисправности
Z горит или мигает желтым све‐
том.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.

Приборы и средства управления127
Включение при работающем
двигателе Неисправность системы снижения
токсичности отработавших газов.
Возможно, превышены допусти‐
мые пределы параметров отрабо‐
тавших газов. Немедленно обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Мигание при работающем
двигателе Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на пе‐
даль акселератора, пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию тех‐
обслуживания.
Скоро потребуется
выполнить очередное
техническое
обслуживание
автомобиля
g горит желтым светом.Дополнительно отображается пре‐
дупреждающее сообщение или
предупреждающий код.
Автомобилю требуется техниче‐
ское обслуживание.
Обратитесь за помощью на стан‐
цию техобслуживания.
Информационные сообщения
3 141.
Тормозная система и
сцепление
Загорается красным светом R.
Уровень рабочей жидкости при‐
вода тормозной системы и сцепле‐
ния ниже минимального допусти‐ мого 3 265.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐
ния.
Горит после включения зажигания
при включенном механическом
стояночном тормозе 3 198.
Выжмите педаль - горит или мигает желтым све‐
том.
Светится
Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 198.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления. Сис‐
тема автоматической остановки и пуска двигателя 3 186.
Мигание Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления
3 20, 3 184.
В некоторых модификациях на ин‐
формационном дисплее водителя
(DIC) отображается указание "вы‐
жать педаль" 3 141.

128Приборы и средства управленияЭлектрический
стояночный тормоз
m загорается или мигает красным
светом.
Светится
Электрический стояночный тормоз
затянут 3 198.
Мигание Электрический стояночный тормоз
затянут не полностью или выклю‐
чен. Включите зажигание, нажмите
педаль тормоза и попытайтесь вы‐
полнить сброс системы, сначала освободив, а затем затянув элек‐
трический стояночный тормоз.
Если m продолжит мигать, не воз‐
обновляйте движение и обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Неисправность
электрического
стояночного тормоза
j горит или мигает желтым светом.Светится
Эффективность электрического
стояночного тормоза снижена
3 198.
Мигание Электрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система ( ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает не‐
исправность системы ABS. Тор‐
мозная система продолжает функ‐
ционировать, но без ABS.
Антиблокировочная тормозная
система 3 197.
Переключение на
повышенную передачу
Если для экономии топлива реко‐
мендуется переключение на более высокую передачу, загорается зе‐
леный индикатор [ или в инфор‐
мационном центре водителя ото‐
бражается символ R с указанием
номера следующей более высокой
передачи.
В некоторых модификациях инди‐
кация переключения передач ото‐
бражается на дисплее информа‐
ционного центра водителя (DIC) в
полноэкранном режиме.
Система подсказок водителю
EcoFlex 3 146.
