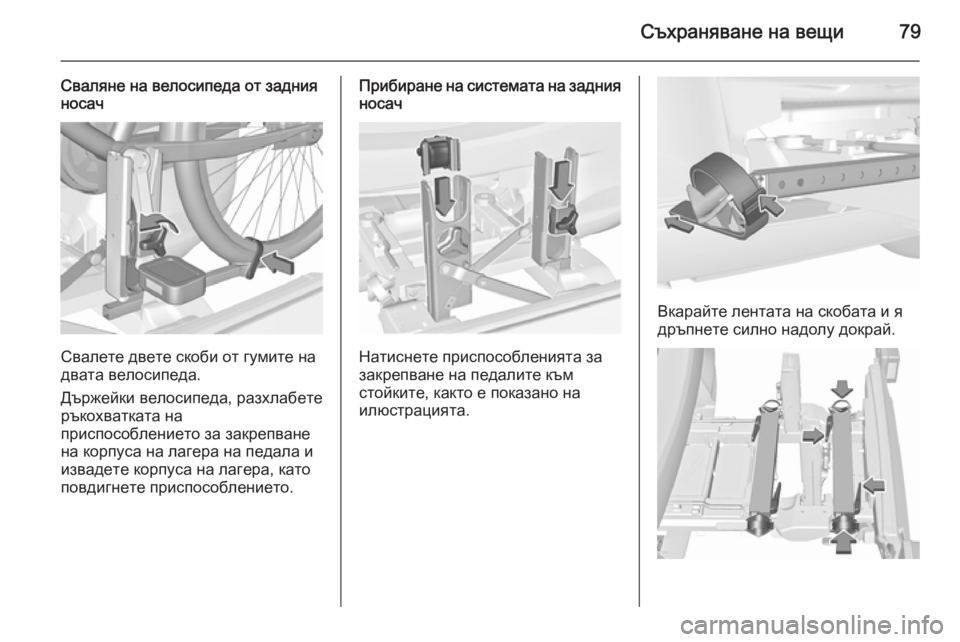

Съхраняване на вещи79
Сваляне на велосипеда от задния
носач
Свалете двете скоби от гумите на
двата велосипеда.
Държейки велосипеда, разхлабете
ръкохватката на
приспособлението за закрепване
на корпуса на лагера на педала и
извадете корпуса на лагера, като повдигнете приспособлението.
Прибиране на системата на задния носач
Натиснете приспособленията за
закрепване на педалите към
стойките, както е показано на
илюстрацията.
Вкарайте лентата на скобата и я
дръпнете силно надолу докрай.

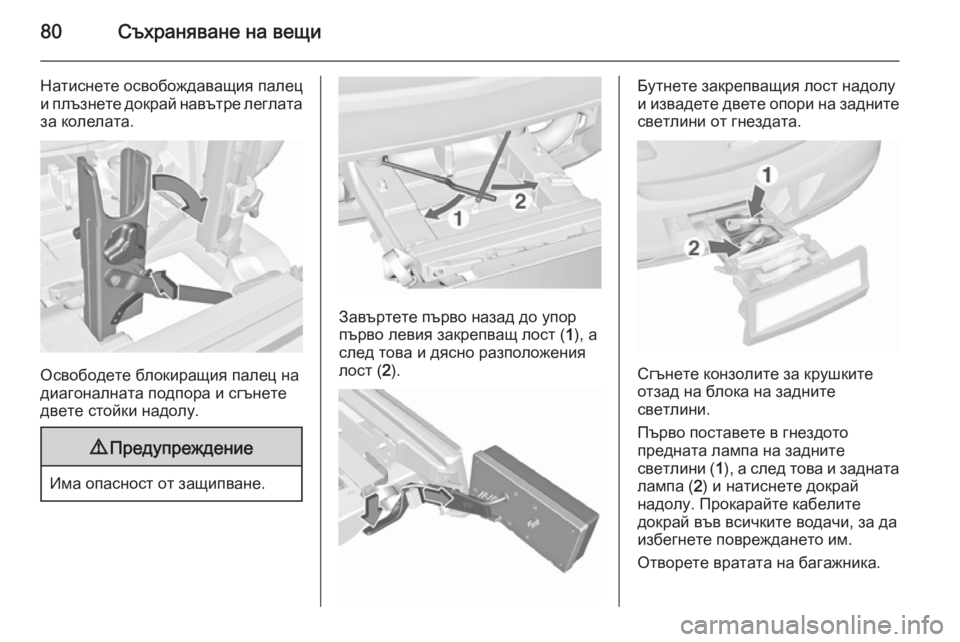

80Съхраняване на вещи
Натиснете освобождаващия палец
и плъзнете докрай навътре леглата
за колелата.
Освободете блокиращия палец на
диагоналната подпора и сгънете
двете стойки надолу.
9 Предупреждение
Има опасност от защипване.
Завъртете първо назад до упор
първо левия закрепващ лост ( 1), а
след това и дясно разположения
лост ( 2).
Бутнете закрепващия лост надолу
и извадете двете опори на задните
светлини от гнездата.
Сгънете конзолите за крушките
отзад на блока на задните
светлини.
Първо поставете в гнездото
предната лампа на задните
светлини ( 1), а след това и задната
лампа ( 2) и натиснете докрай
надолу. Прокарайте кабелите
докрай във всичките водачи, за да
избегнете повреждането им.
Отворете вратата на багажника.

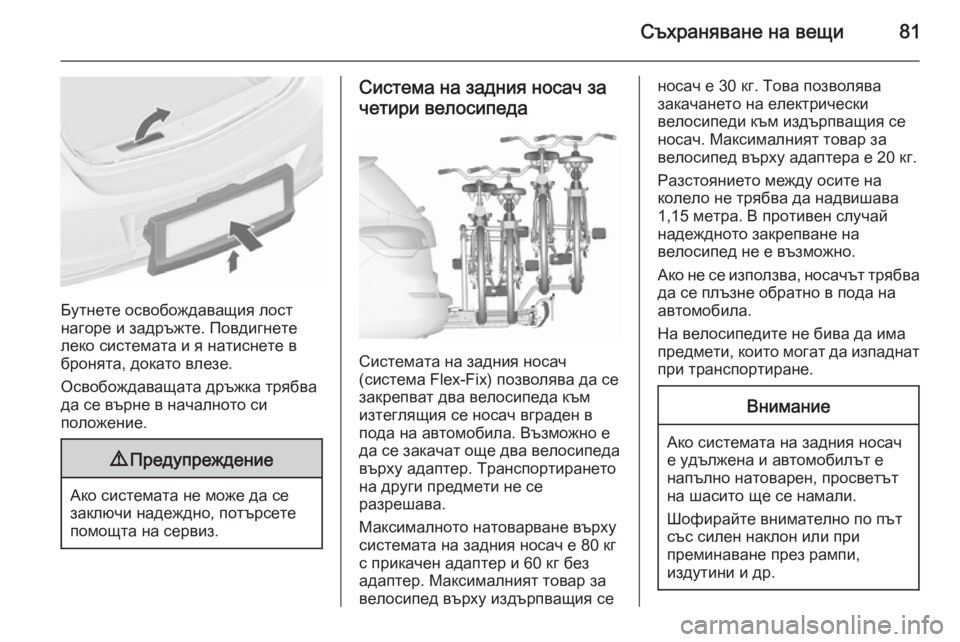

Съхраняване на вещи81
Бутнете освобождаващия лост
нагоре и задръжте. Повдигнете
леко системата и я натиснете в
бронята, докато влезе.
Освобождаващата дръжка трябва
да се върне в началното си
положение.
9 Предупреждение
Ако системата не може да се
заключи надеждно, потърсете
помощта на сервиз.
Система на задния носач за
четири велосипеда
Системата на задния носач
(система Flex-Fix) позволява да се закрепват два велосипеда към
изтеглящия се носач вграден в
пода на автомобила. Възможно е
да се закачат още два велосипеда
върху адаптер. Транспортирането
на други предмети не се
разрешава.
Максималното натоварване върху
системата на задния носач е 80 кг
с прикачен адаптер и 60 кг без
адаптер. Максималният товар за
велосипед върху издърпващия се
носач е 30 кг. Това позволява
закачането на електрически
велосипеди към издърпващия се
носач. Максималният товар за
велосипед върху адаптера е 20 кг.
Разстоянието между осите на
колело не трябва да надвишава
1,15 метра. В противен случай
надеждното закрепване на
велосипед не е възможно.
Ако не се използва, носачът трябва да се плъзне обратно в пода на
автомобила.
На велосипедите не бива да има
предмети, които могат да изпаднат при транспортиране.Внимание
Ако системата на задния носач
е удължена и автомобилът е
напълно натоварен, просветът
на шасито ще се намали.
Шофирайте внимателно по път
със силен наклон или при
преминаване през рампи,
издутини и др.

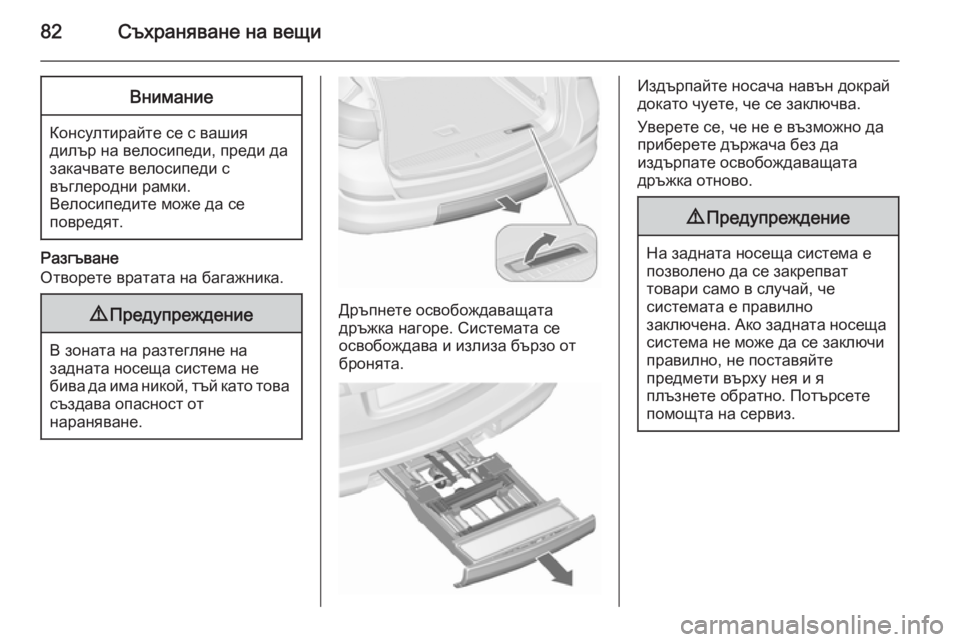

82Съхраняване на вещиВнимание
Консултирайте се с вашиядилър на велосипеди, преди да
закачвате велосипеди с
въглеродни рамки.
Велосипедите може да се
повредят.
Разгъване
Отворете вратата на багажника.
9 Предупреждение
В зоната на разтегляне на
задната носеща система не
бива да има никой, тъй като това създава опасност от
нараняване.
Дръпнете освобождаващата
дръжка нагоре. Системата се
освобождава и излиза бързо от
бронята.
Издърпайте носача навън докрай
докато чуете, че се заключва.
Уверете се, че не е възможно да
приберете държача без да
издърпате освобождаващата
дръжка отново.9 Предупреждение
На задната носеща система е
позволено да се закрепват
товари само в случай, че
системата е правилно
заключена. Ако задната носеща система не може да се заключи
правилно, не поставяйте
предмети върху нея и я
плъзнете обратно. Потърсете
помощта на сервиз.

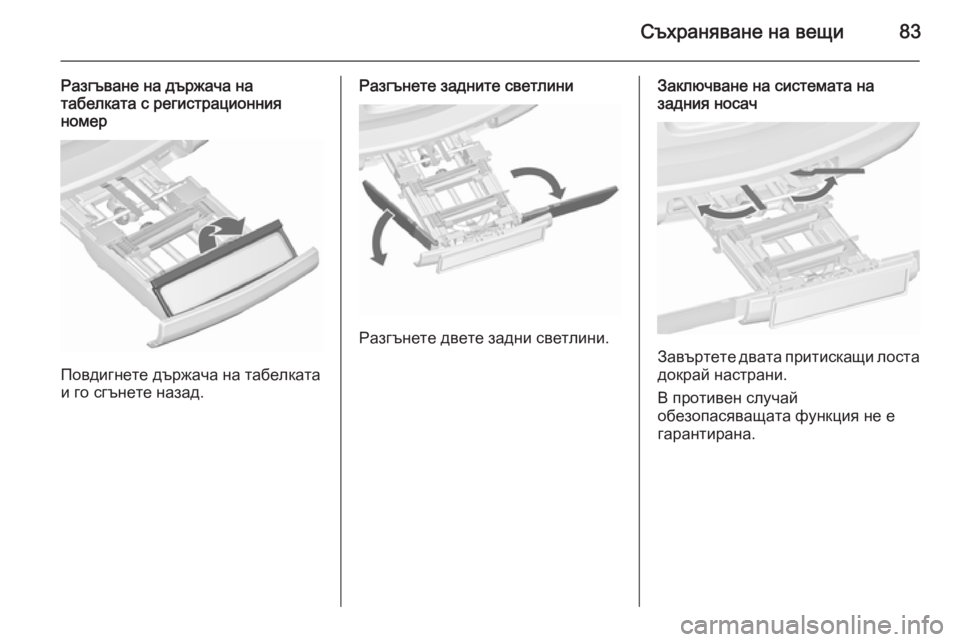

Съхраняване на вещи83
Разгъване на държача на
табелката с регистрационния
номер
Повдигнете държача на табелката
и го сгънете назад.
Разгънете задните светлини
Разгънете двете задни светлини.
Заключване на системата на
задния носач
Завъртете двата притискащи лоста
докрай настрани.
В противен случай
обезопасяващата функция не е
гарантирана.

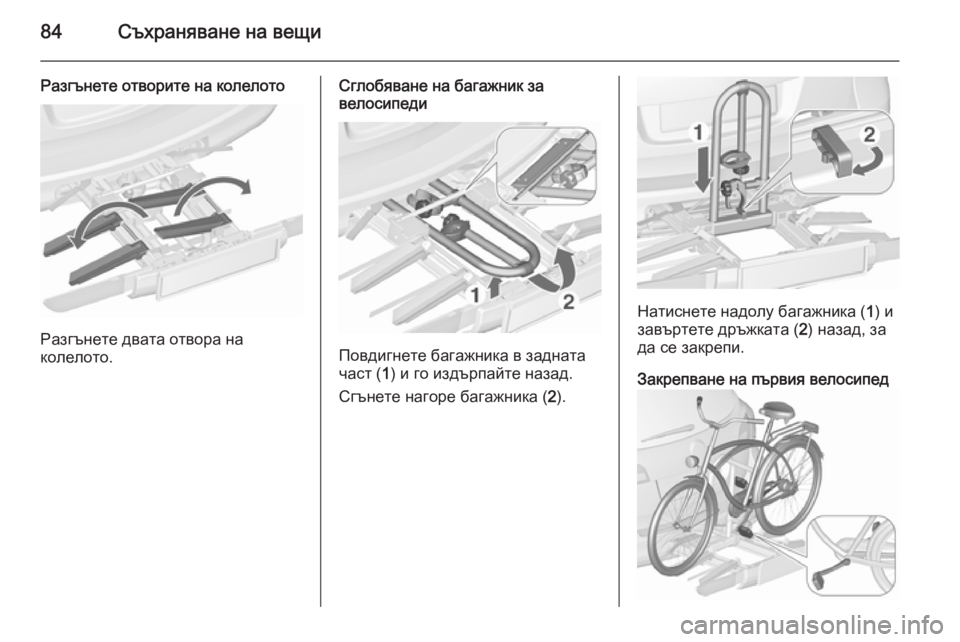

84Съхраняване на вещи
Разгънете отворите на колелото
Разгънете двата отвора на
колелото.
Сглобяване на багажник за
велосипеди
Повдигнете багажника в задната
част ( 1) и го издърпайте назад.
Сгънете нагоре багажника ( 2).
Натиснете надолу багажника ( 1) и
завъртете дръжката ( 2) назад, за
да се закрепи.
Закрепване на първия велосипед

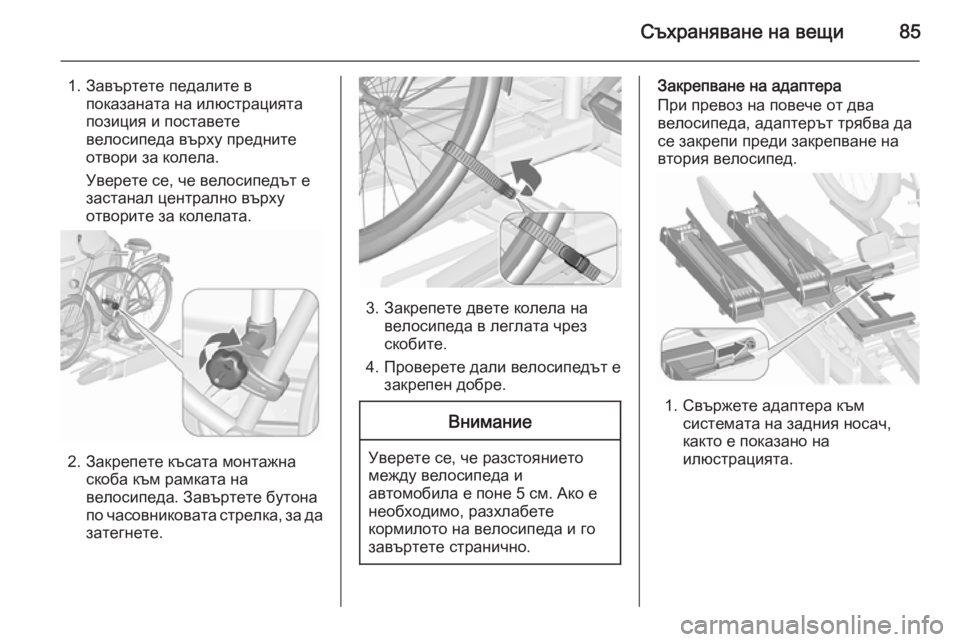

Съхраняване на вещи85
1. Завъртете педалите впоказаната на илюстрацията
позиция и поставете
велосипеда върху предните
отвори за колела.
Уверете се, че велосипедът е
застанал централно върху
отворите за колелата.
2. Закрепете късата монтажна скоба към рамката на
велосипеда. Завъртете бутона
по часовниковата стрелка, за да
затегнете.
3. Закрепете двете колела на велосипеда в леглата чрез
скобите.
4. Проверете дали велосипедът е закрепен добре.
Внимание
Уверете се, че разстоянието
между велосипеда и
автомобила е поне 5 см. Ако е
необходимо, разхлабете
кормилото на велосипеда и го
завъртете странично.
Закрепване на адаптера
При превоз на повече от два
велосипеда, адаптерът трябва да
се закрепи преди закрепване на
втория велосипед.
1. Свържете адаптера към
системата на задния носач,
както е показано на
илюстрацията.

86Съхраняване на вещи

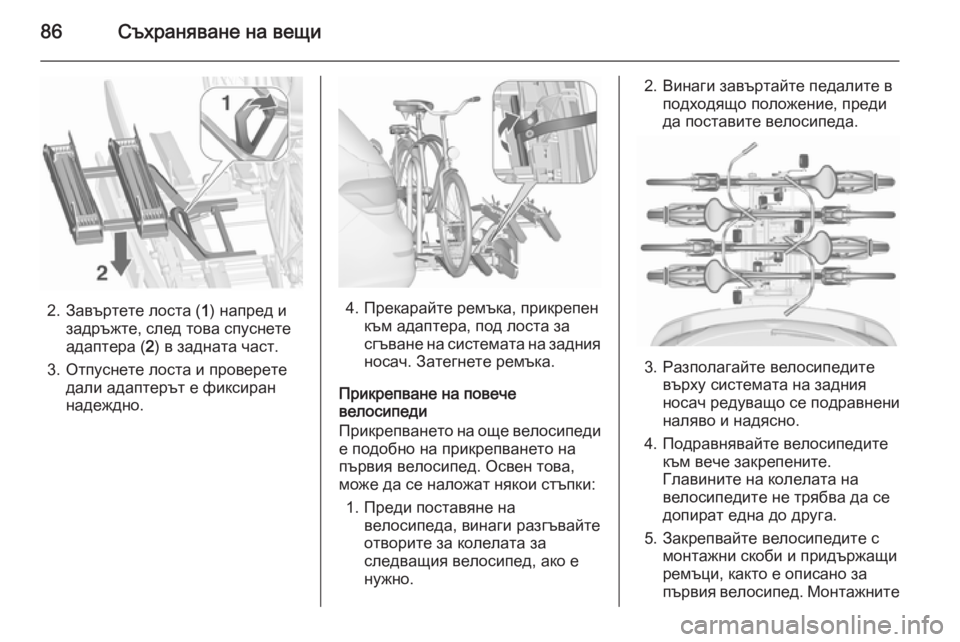

2. Завъртете лоста (1) напред и
задръжте, след това спуснете
адаптера ( 2) в задната част.
3. Отпуснете лоста и проверете дали адаптерът е фиксиран
надеждно.4. Прекарайте ремъка, прикрепен към адаптера, под лоста за
сгъване на системата на задния
носач. Затегнете ремъка.
Прикрепване на повече
велосипеди
Прикрепването на още велосипеди е подобно на прикрепването на
първия велосипед. Освен това,
може да се наложат някои стъпки:
1. Преди поставяне на велосипеда, винаги разгъвайте
отворите за колелата за
следващия велосипед, ако е
нужно.
2. Винаги завъртайте педалите в подходящо положение, преди
да поставите велосипеда.
3. Разполагайте велосипедите върху системата на задния
носач редуващо се подравнени
наляво и надясно.
4. Подравнявайте велосипедите към вече закрепените.
Главините на колелата на
велосипедите не трябва да се
допират една до друга.
5. Закрепвайте велосипедите с монтажни скоби и придържащи
ремъци, както е описано за
първия велосипед. Монтажните

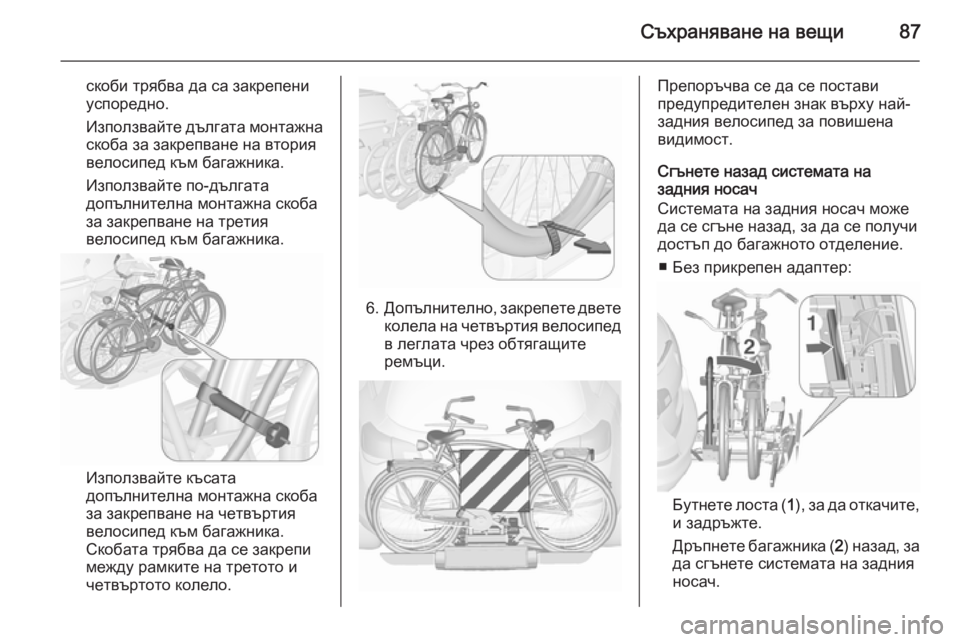

Съхраняване на вещи87
скоби трябва да са закрепени
успоредно.
Използвайте дългата монтажна скоба за закрепване на втория
велосипед към багажника.
Използвайте по-дългата
допълнителна монтажна скоба
за закрепване на третия
велосипед към багажника.
Използвайте късата
допълнителна монтажна скоба
за закрепване на четвъртия
велосипед към багажника.
Скобата трябва да се закрепи
между рамките на третото и
четвъртото колело.
6. Допълнително, закрепете двете
колела на четвъртия велосипедв леглата чрез обтягащите
ремъци.
Препоръчва се да се постави
предупредителен знак върху най-
задния велосипед за повишена видимост.
Сгънете назад системата на
задния носач
Системата на задния носач може
да се сгъне назад, за да се получи
достъп до багажното отделение.
■ Без прикрепен адаптер:
Бутнете лоста ( 1), за да откачите,
и задръжте.
Дръпнете багажника ( 2) назад, за
да сгънете системата на задния
носач.

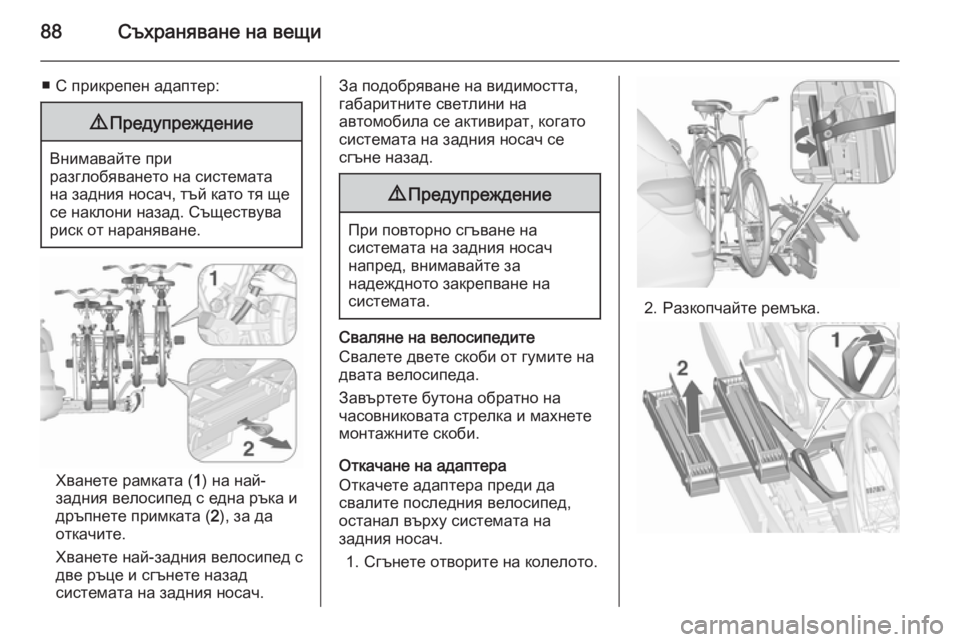

88Съхраняване на вещи
■ С прикрепен адаптер:9Предупреждение
Внимавайте при
разглобяването на системата
на задния носач, тъй като тя ще се наклони назад. Съществува
риск от нараняване.
Хванете рамката ( 1) на най-
задния велосипед с една ръка и
дръпнете примката ( 2), за да
откачите.
Хванете най-задния велосипед с
две ръце и сгънете назад
системата на задния носач.
За подобряване на видимостта,
габаритните светлини на
автомобила се активират, когато
системата на задния носач се
сгъне назад.9 Предупреждение
При повторно сгъване на
системата на задния носач
напред, внимавайте за
надеждното закрепване на
системата.
Сваляне на велосипедите
Свалете двете скоби от гумите на
двата велосипеда.
Завъртете бутона обратно на
часовниковата стрелка и махнете монтажните скоби.
Откачане на адаптера
Откачете адаптера преди да
свалите последния велосипед,
останал върху системата на
задния носач.
1. Сгънете отворите на колелото.
2. Разкопчайте ремъка.
