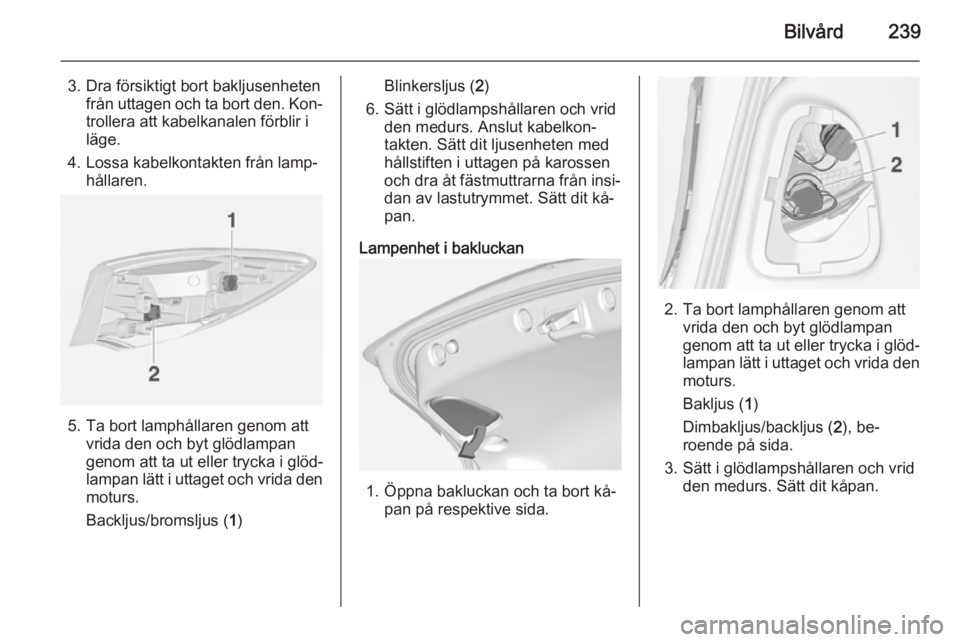

Bilvård239
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
4. Lossa kabelkontakten från lamp‐ hållaren.
5. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
6. Sätt i glödlampshållaren och vrid den medurs. Anslut kabelkon‐
takten. Sätt dit ljusenheten med
hållstiften i uttagen på karossen
och dra åt fästmuttrarna från insi‐
dan av lastutrymmet. Sätt dit kå‐
pan.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort kå‐ pan på respektive sida.
2. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
3. Sätt i glödlampshållaren och vrid den medurs. Sätt dit kåpan.

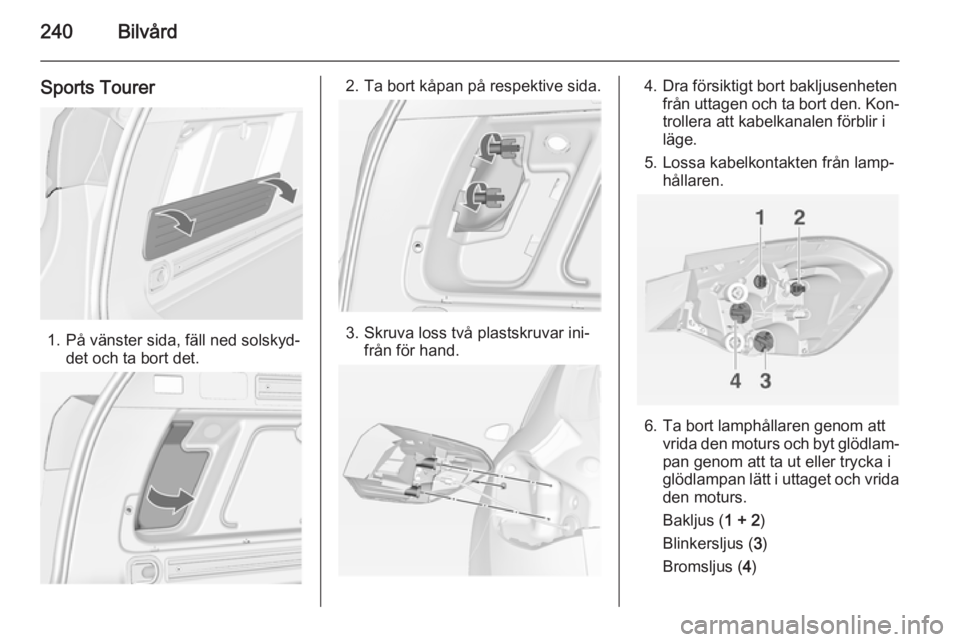

240Bilvård
Sports Tourer
1. På vänster sida, fäll ned solskyd‐det och ta bort det.
2. Ta bort kåpan på respektive sida.
3. Skruva loss två plastskruvar ini‐från för hand.
4. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
5. Lossa kabelkontakten från lamp‐ hållaren.
6. Ta bort lamphållaren genom attvrida den moturs och byt glödlam‐
pan genom att ta ut eller trycka i glödlampan lätt i uttaget och vrida den moturs.
Bakljus ( 1 + 2)
Blinkersljus ( 3)
Bromsljus ( 4)

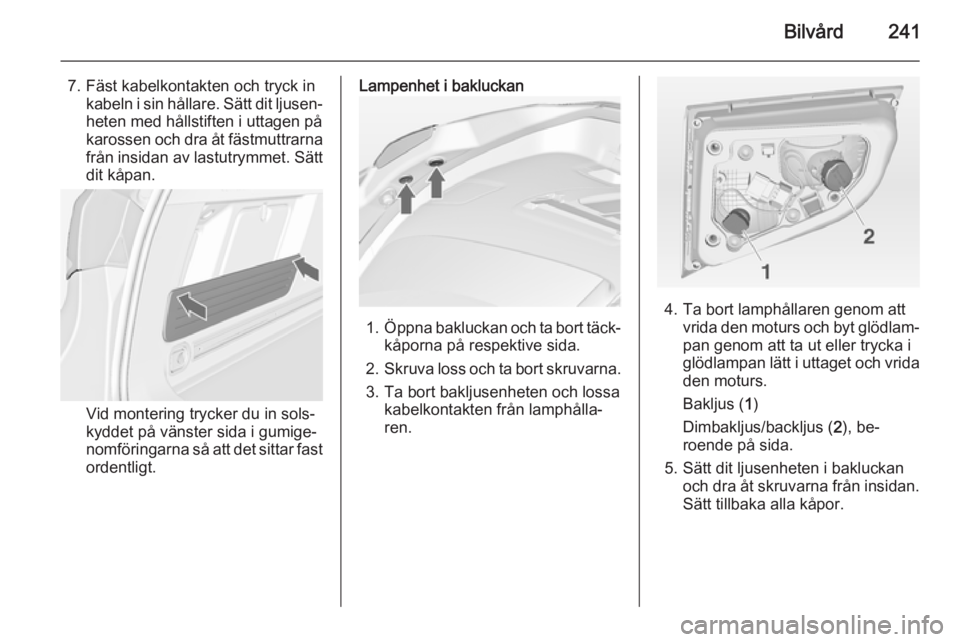

Bilvård241
7. Fäst kabelkontakten och tryck inkabeln i sin hållare. Sätt dit ljusen‐
heten med hållstiften i uttagen på
karossen och dra åt fästmuttrarna från insidan av lastutrymmet. Sätt
dit kåpan.
Vid montering trycker du in sols‐
kyddet på vänster sida i gumige‐
nomföringarna så att det sittar fast
ordentligt.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort täck‐
kåporna på respektive sida.
2. Skruva loss och ta bort skruvarna.
3. Ta bort bakljusenheten och lossa kabelkontakten från lamphålla‐
ren.
4. Ta bort lamphållaren genom att vrida den moturs och byt glödlam‐pan genom att ta ut eller trycka i
glödlampan lätt i uttaget och vrida
den moturs.
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
5. Sätt dit ljusenheten i bakluckan och dra åt skruvarna från insidan.
Sätt tillbaka alla kåpor.

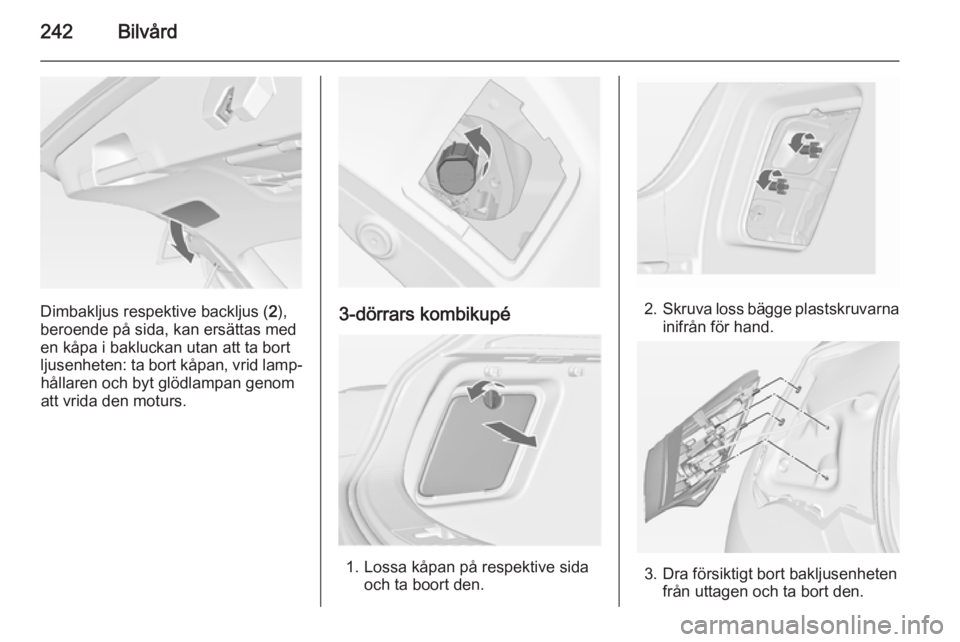

242Bilvård
Dimbakljus respektive backljus (2),
beroende på sida, kan ersättas med
en kåpa i bakluckan utan att ta bort ljusenheten: ta bort kåpan, vrid lamp‐ hållaren och byt glödlampan genom
att vrida den moturs.3-dörrars kombikupé
1. Lossa kåpan på respektive sida och ta boort den.
2.Skruva loss bägge plastskruvarna
inifrån för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.

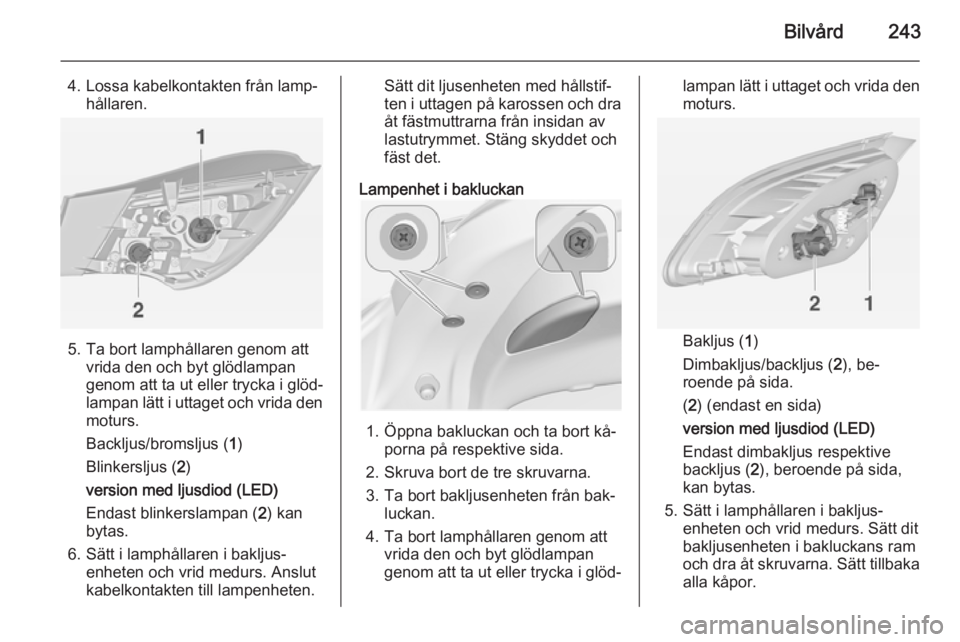

Bilvård243
4. Lossa kabelkontakten från lamp‐hållaren.
5. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
version med ljusdiod (LED)
Endast blinkerslampan ( 2) kan
bytas.
6. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Anslut
kabelkontakten till lampenheten.
Sätt dit ljusenheten med hållstif‐
ten i uttagen på karossen och dra
åt fästmuttrarna från insidan av
lastutrymmet. Stäng skyddet och
fäst det.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort kå‐ porna på respektive sida.
2. Skruva bort de tre skruvarna.
3. Ta bort bakljusenheten från bak‐ luckan.
4. Ta bort lamphållaren genom att vrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
( 2 ) (endast en sida)
version med ljusdiod (LED)
Endast dimbakljus respektive
backljus ( 2), beroende på sida,
kan bytas.
5. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Sätt dit
bakljusenheten i bakluckans ram
och dra åt skruvarna. Sätt tillbaka alla kåpor.

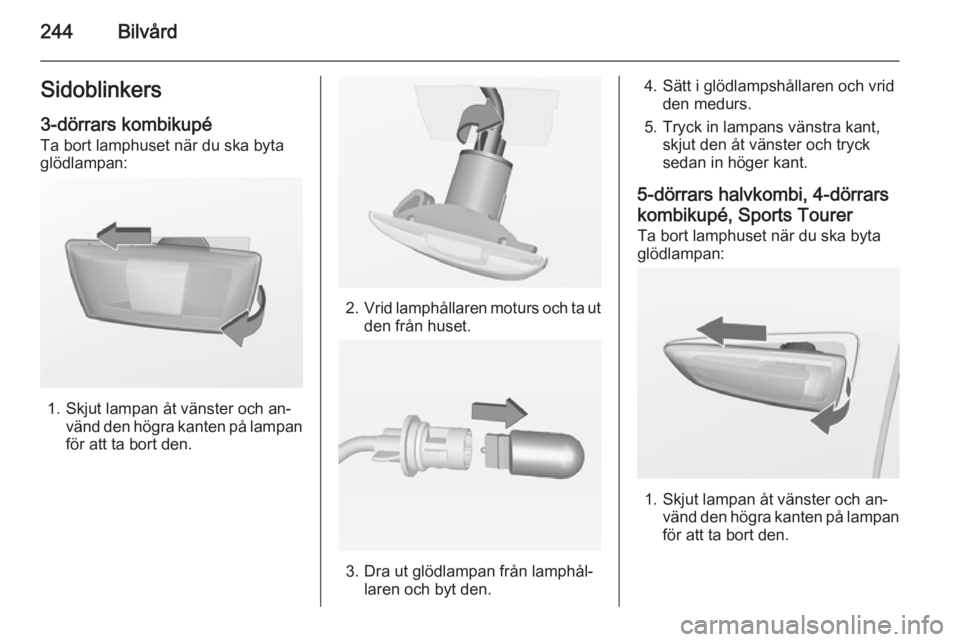

244BilvårdSidoblinkers
3-dörrars kombikupé Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och an‐ vänd den högra kanten på lampan
för att ta bort den.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vrid den medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
5-dörrars halvkombi, 4-dörrars
kombikupé, Sports Tourer Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och an‐ vänd den högra kanten på lampan
för att ta bort den.

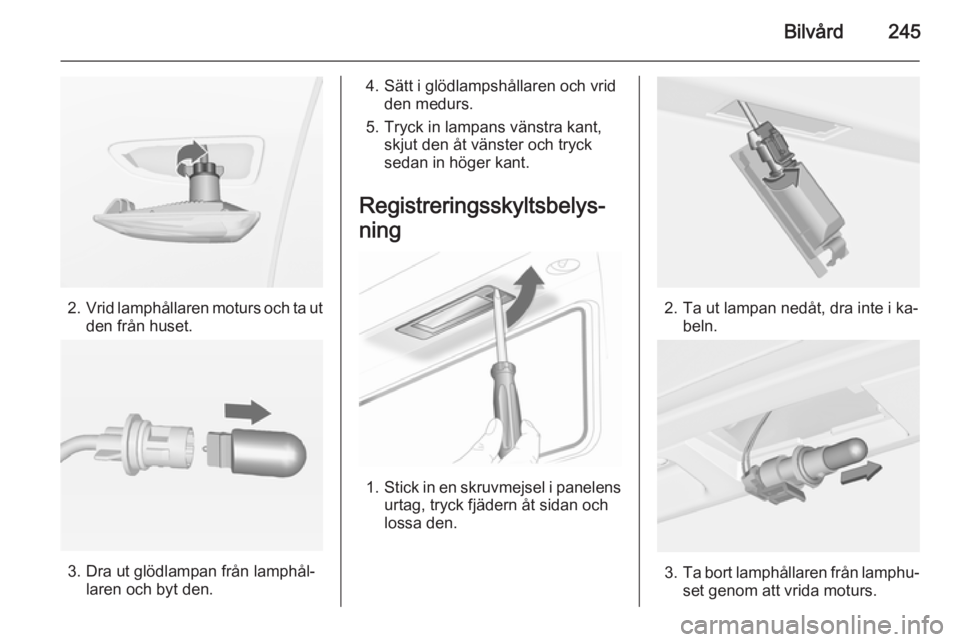

Bilvård245
2.Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐
ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i ka‐ beln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.

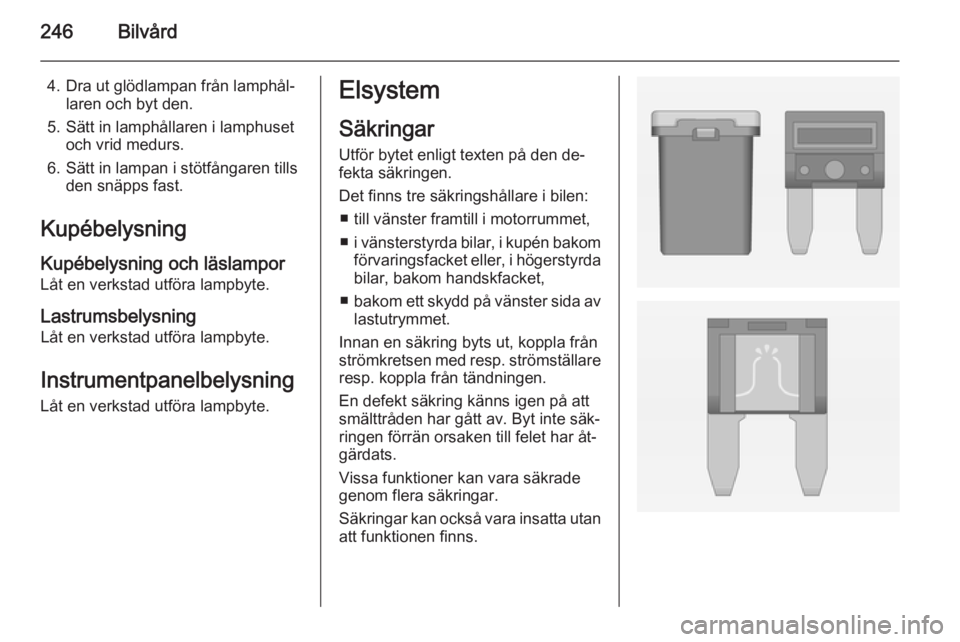

246Bilvård
4. Dra ut glödlampan från lamphål‐laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor
Låt en verkstad utföra lampbyte.
LastrumsbelysningLåt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den de‐fekta säkringen.
Det finns tre säkringshållare i bilen: ■ till vänster framtill i motorrummet,■ i vänsterstyrda bilar, i kupén bakom
förvaringsfacket eller, i högerstyrda
bilar, bakom handskfacket,
■ bakom ett skydd på vänster sida av
lastutrymmet.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

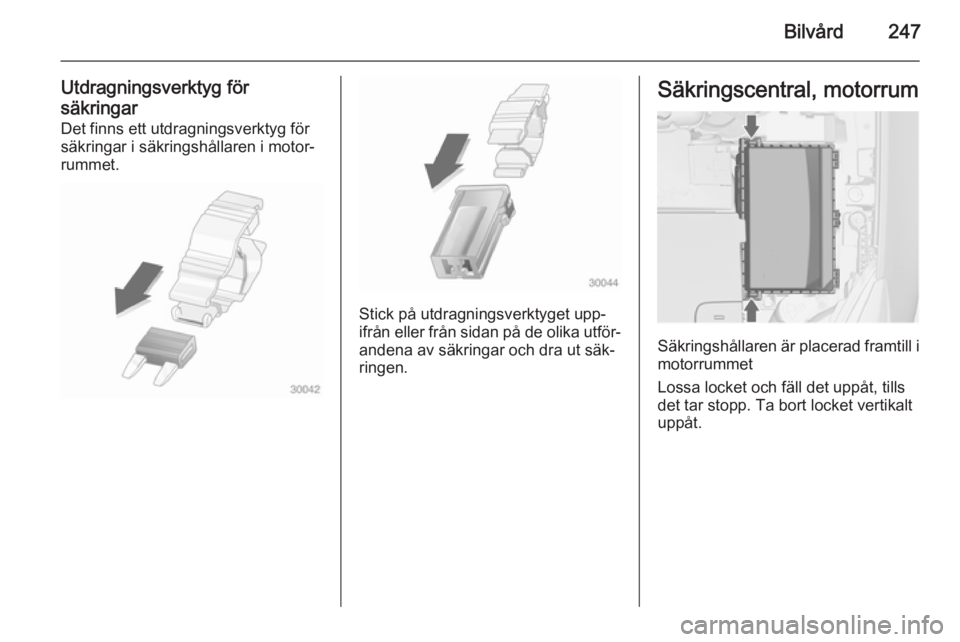

Bilvård247
Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

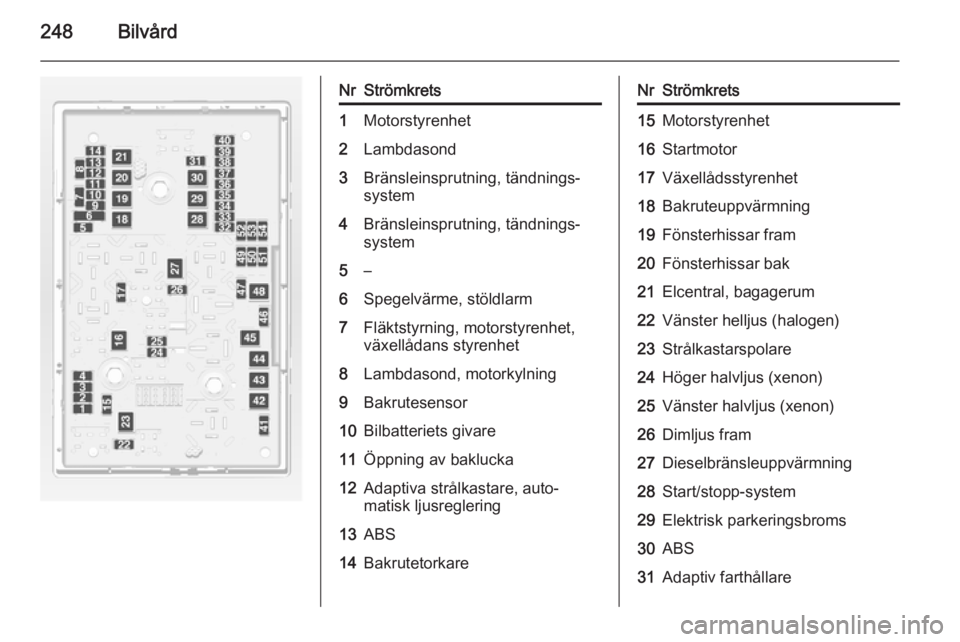

248Bilvård
NrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning, tändnings‐
system4Bränsleinsprutning, tändnings‐
system5–6Spegelvärme, stöldlarm7Fläktstyrning, motorstyrenhet,
växellådans styrenhet8Lambdasond, motorkylning9Bakrutesensor10Bilbatteriets givare11Öppning av baklucka12Adaptiva strålkastare, auto‐
matisk ljusreglering13ABS14BakrutetorkareNrStrömkrets15Motorstyrenhet16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Start/stopp-system29Elektrisk parkeringsbroms30ABS31Adaptiv farthållare
