Portaobjetos79
Mueva las dos palancas de fijación
lateralmente todo lo que se pueda.
En caso contrario, no estará garanti‐
zado un funcionamiento seguro.
Despliegue del alojamiento de las
ruedas
Despliegue los dos alojamientos de
las ruedas.
Montaje del portabicicletas
Levante el portabicicletas por detrás
( 1 ) y tire de él hacia atrás.
Pliegue el portabicicletas ( 2).
Empuje hacia abajo el portabicicletas
( 1 ) y mueva el mango ( 2) hacia atrás
para fijarlo.
Montaje de la primera bicicleta

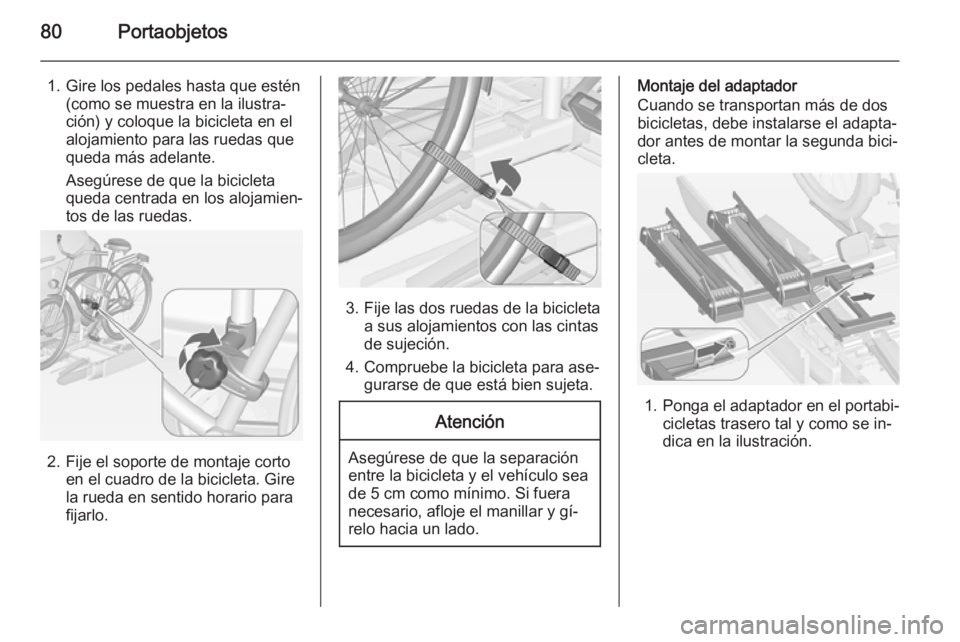

80Portaobjetos
1. Gire los pedales hasta que estén(como se muestra en la ilustra‐
ción) y coloque la bicicleta en el
alojamiento para las ruedas que queda más adelante.
Asegúrese de que la bicicleta
queda centrada en los alojamien‐
tos de las ruedas.
2. Fije el soporte de montaje corto en el cuadro de la bicicleta. Gire
la rueda en sentido horario para
fijarlo.
3. Fije las dos ruedas de la bicicleta a sus alojamientos con las cintas
de sujeción.
4. Compruebe la bicicleta para ase‐ gurarse de que está bien sujeta.
Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐ relo hacia un lado.
Montaje del adaptador
Cuando se transportan más de dos
bicicletas, debe instalarse el adapta‐
dor antes de montar la segunda bici‐
cleta.
1. Ponga el adaptador en el portabi‐
cicletas trasero tal y como se in‐
dica en la ilustración.

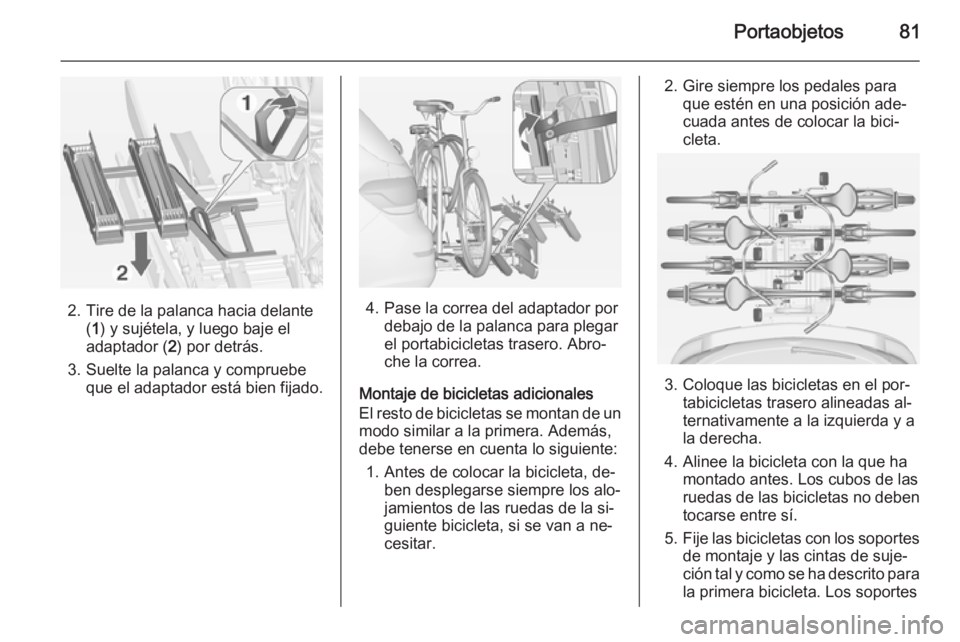

Portaobjetos81
2. Tire de la palanca hacia delante(1 ) y sujétela, y luego baje el
adaptador ( 2) por detrás.
3. Suelte la palanca y compruebe que el adaptador está bien fijado.4. Pase la correa del adaptador pordebajo de la palanca para plegar
el portabicicletas trasero. Abro‐
che la correa.
Montaje de bicicletas adicionales
El resto de bicicletas se montan de un modo similar a la primera. Además,
debe tenerse en cuenta lo siguiente:
1. Antes de colocar la bicicleta, de‐ ben desplegarse siempre los alo‐
jamientos de las ruedas de la si‐
guiente bicicleta, si se van a ne‐
cesitar.
2. Gire siempre los pedales para que estén en una posición ade‐
cuada antes de colocar la bici‐
cleta.
3. Coloque las bicicletas en el por‐ tabicicletas trasero alineadas al‐
ternativamente a la izquierda y a
la derecha.
4. Alinee la bicicleta con la que ha montado antes. Los cubos de las
ruedas de las bicicletas no deben
tocarse entre sí.
5. Fije las bicicletas con los soportes
de montaje y las cintas de suje‐
ción tal y como se ha descrito para
la primera bicicleta. Los soportes

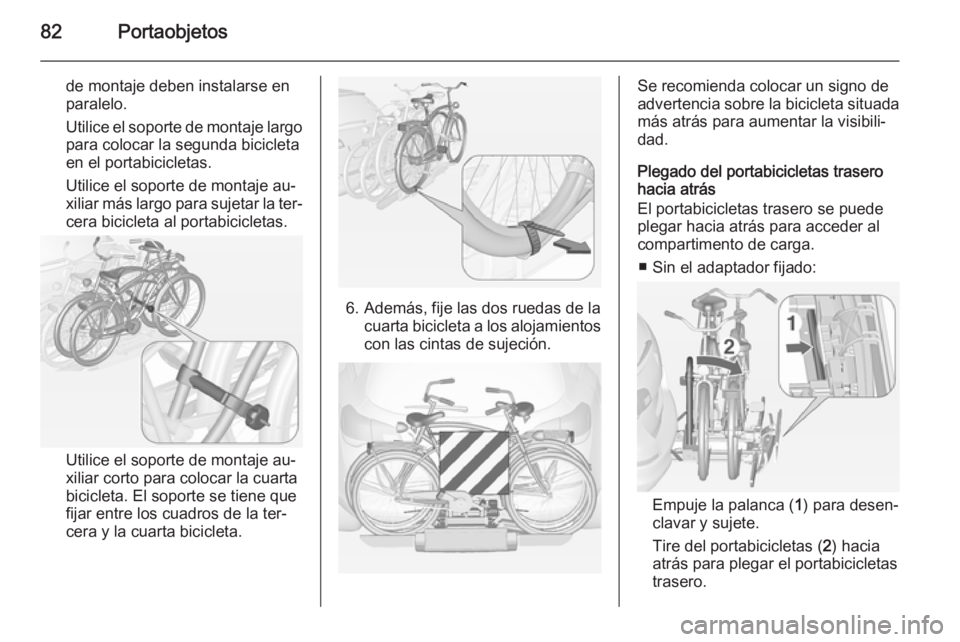

82Portaobjetos
de montaje deben instalarse en
paralelo.
Utilice el soporte de montaje largo
para colocar la segunda bicicleta
en el portabicicletas.
Utilice el soporte de montaje au‐
xiliar más largo para sujetar la ter‐ cera bicicleta al portabicicletas.
Utilice el soporte de montaje au‐
xiliar corto para colocar la cuarta
bicicleta. El soporte se tiene que
fijar entre los cuadros de la ter‐
cera y la cuarta bicicleta.
6. Además, fije las dos ruedas de la cuarta bicicleta a los alojamientos
con las cintas de sujeción.
Se recomienda colocar un signo de
advertencia sobre la bicicleta situada más atrás para aumentar la visibili‐
dad.
Plegado del portabicicletas trasero
hacia atrás
El portabicicletas trasero se puede
plegar hacia atrás para acceder al
compartimento de carga.
■ Sin el adaptador fijado:
Empuje la palanca ( 1) para desen‐
clavar y sujete.
Tire del portabicicletas ( 2) hacia
atrás para plegar el portabicicletas trasero.

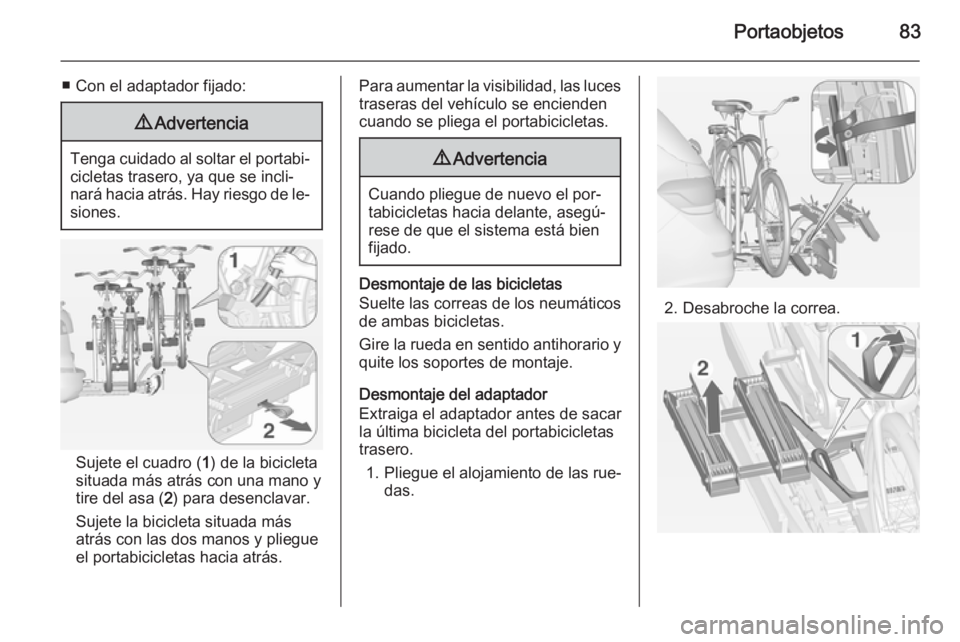

Portaobjetos83
■ Con el adaptador fijado:9Advertencia
Tenga cuidado al soltar el portabi‐
cicletas trasero, ya que se incli‐
nará hacia atrás. Hay riesgo de le‐ siones.
Sujete el cuadro ( 1) de la bicicleta
situada más atrás con una mano y
tire del asa ( 2) para desenclavar.
Sujete la bicicleta situada más
atrás con las dos manos y pliegue
el portabicicletas hacia atrás.
Para aumentar la visibilidad, las luces
traseras del vehículo se encienden
cuando se pliega el portabicicletas.9 Advertencia
Cuando pliegue de nuevo el por‐
tabicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.
Desmontaje de las bicicletas
Suelte las correas de los neumáticos
de ambas bicicletas.
Gire la rueda en sentido antihorario y
quite los soportes de montaje.
Desmontaje del adaptador
Extraiga el adaptador antes de sacar
la última bicicleta del portabicicletas
trasero.
1. Pliegue el alojamiento de las rue‐ das.
2. Desabroche la correa.

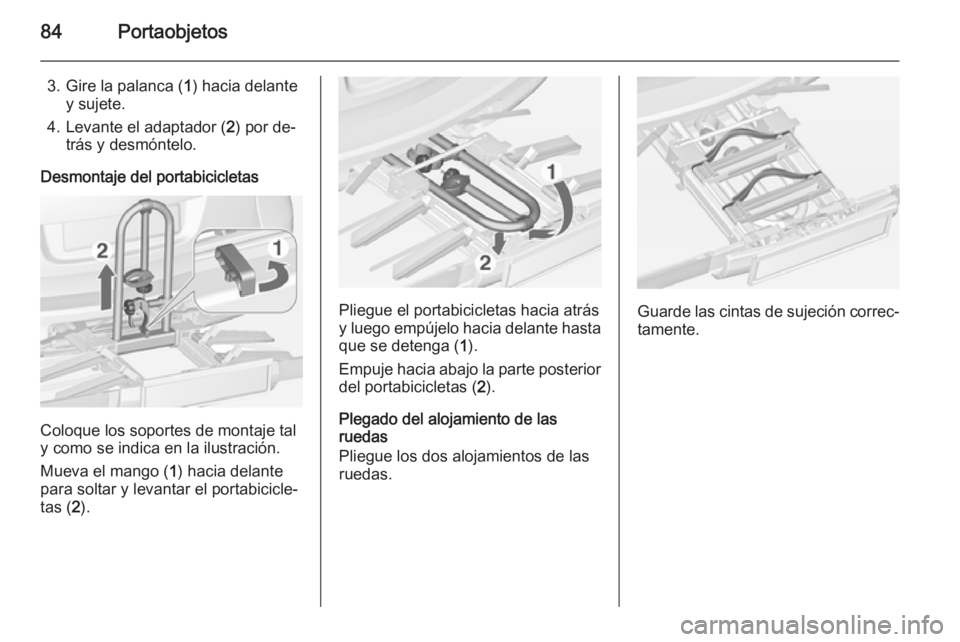

84Portaobjetos
3. Gire la palanca (1) hacia delante
y sujete.
4. Levante el adaptador ( 2) por de‐
trás y desmóntelo.
Desmontaje del portabicicletas
Coloque los soportes de montaje tal
y como se indica en la ilustración.
Mueva el mango ( 1) hacia delante
para soltar y levantar el portabicicle‐
tas ( 2).
Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga ( 1).
Empuje hacia abajo la parte posterior
del portabicicletas ( 2).
Plegado del alojamiento de las
ruedas
Pliegue los dos alojamientos de las
ruedas.Guarde las cintas de sujeción correc‐ tamente.

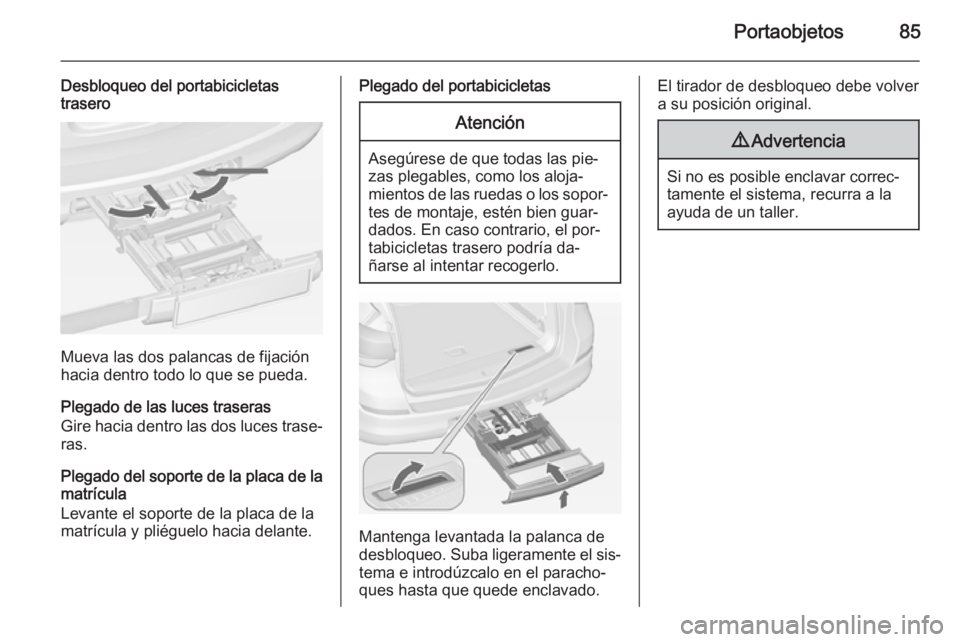

Portaobjetos85
Desbloqueo del portabicicletas
trasero
Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda.
Plegado de las luces traseras
Gire hacia dentro las dos luces trase‐ ras.
Plegado del soporte de la placa de la
matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia delante.
Plegado del portabicicletasAtención
Asegúrese de que todas las pie‐
zas plegables, como los aloja‐
mientos de las ruedas o los sopor‐ tes de montaje, estén bien guar‐
dados. En caso contrario, el por‐
tabicicletas trasero podría da‐
ñarse al intentar recogerlo.
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐
tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
El tirador de desbloqueo debe volver
a su posición original.9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.

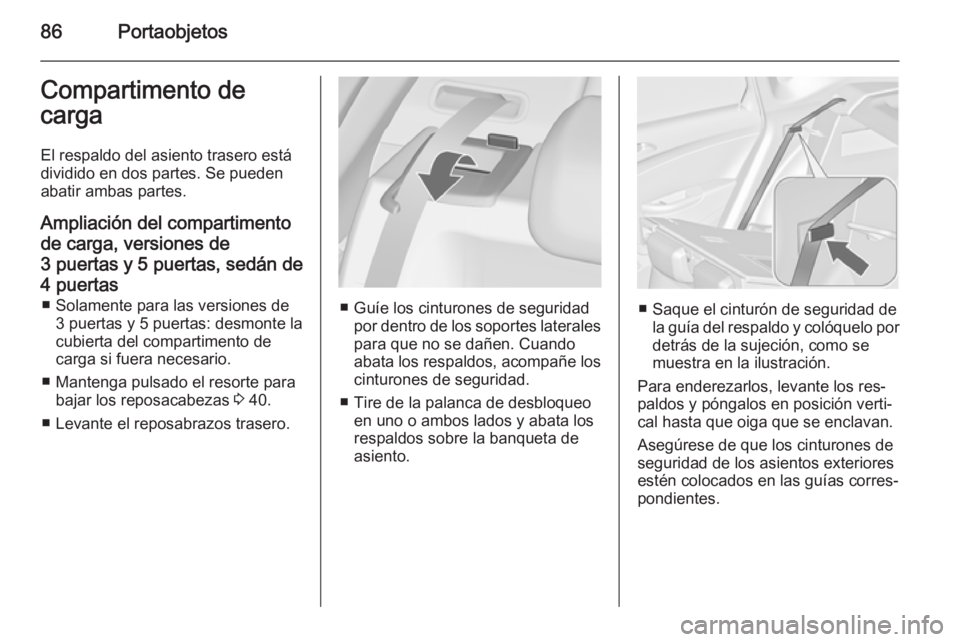

86PortaobjetosCompartimento de
carga
El respaldo del asiento trasero está
dividido en dos partes. Se pueden
abatir ambas partes.
Ampliación del compartimento
de carga, versiones de 3 puertas y 5 puertas, sedán de 4 puertas ■ Solamente para las versiones de 3 puertas y 5 puertas: desmonte la
cubierta del compartimento de
carga si fuera necesario.
■ Mantenga pulsado el resorte para bajar los reposacabezas 3 40.
■ Levante el reposabrazos trasero.
■ Guíe los cinturones de seguridad por dentro de los soportes lateralespara que no se dañen. Cuandoabata los respaldos, acompañe los
cinturones de seguridad.
■ Tire de la palanca de desbloqueo en uno o ambos lados y abata los
respaldos sobre la banqueta de
asiento.■ Saque el cinturón de seguridad de la guía del respaldo y colóquelo por
detrás de la sujeción, como se
muestra en la ilustración.
Para enderezarlos, levante los res‐
paldos y póngalos en posición verti‐
cal hasta que oiga que se enclavan.
Asegúrese de que los cinturones de
seguridad de los asientos exteriores
estén colocados en las guías corres‐
pondientes.

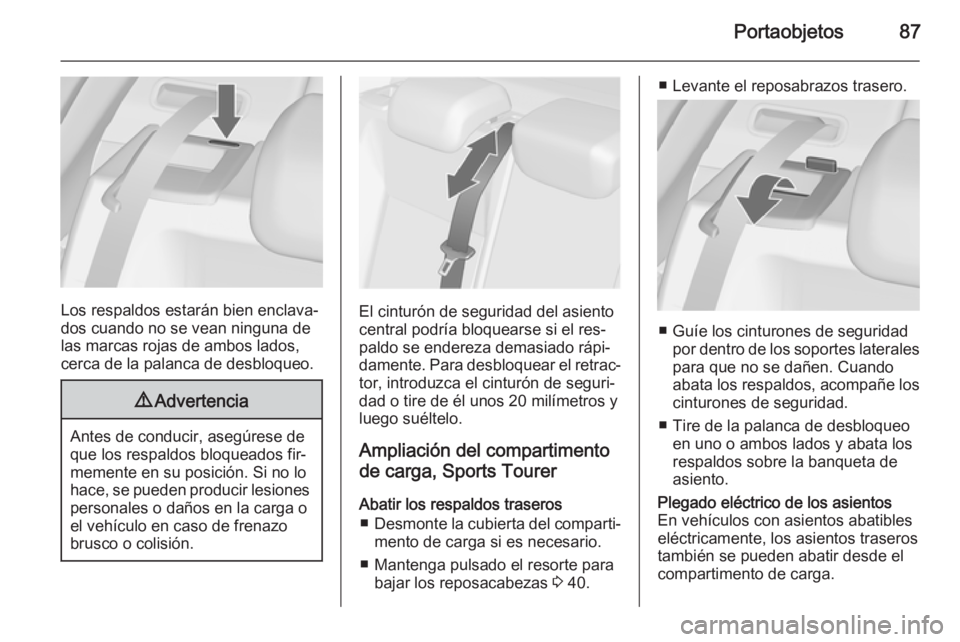

Portaobjetos87
Los respaldos estarán bien enclava‐
dos cuando no se vean ninguna de
las marcas rojas de ambos lados,
cerca de la palanca de desbloqueo.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados fir‐
memente en su posición. Si no lo hace, se pueden producir lesiones personales o daños en la carga o
el vehículo en caso de frenazo
brusco o colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el res‐
paldo se endereza demasiado rápi‐
damente. Para desbloquear el retrac‐
tor, introduzca el cinturón de seguri‐
dad o tire de él unos 20 milímetros y luego suéltelo.
Ampliación del compartimento de carga, Sports Tourer
Abatir los respaldos traseros ■ Desmonte la cubierta del comparti‐
mento de carga si es necesario.
■ Mantenga pulsado el resorte para bajar los reposacabezas 3 40.
■ Levante el reposabrazos trasero.
■ Guíe los cinturones de seguridad
por dentro de los soportes lateralespara que no se dañen. Cuando
abata los respaldos, acompañe los
cinturones de seguridad.
■ Tire de la palanca de desbloqueo en uno o ambos lados y abata los
respaldos sobre la banqueta de
asiento.
Plegado eléctrico de los asientos
En vehículos con asientos abatibles
eléctricamente, los asientos traseros
también se pueden abatir desde el
compartimento de carga.

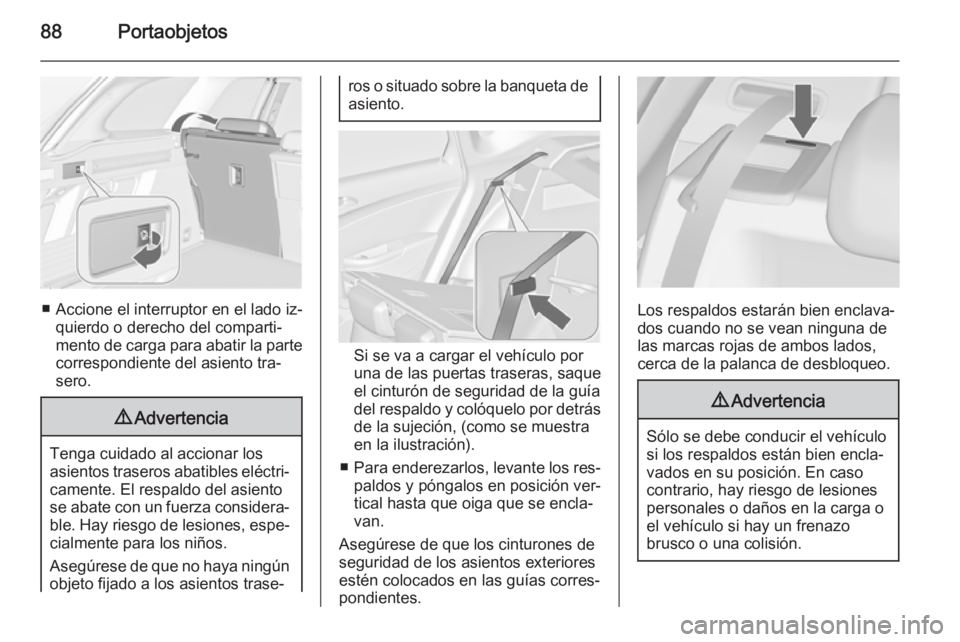

88Portaobjetos
■ Accione el interruptor en el lado iz‐quierdo o derecho del comparti‐mento de carga para abatir la parte
correspondiente del asiento tra‐
sero.
9 Advertencia
Tenga cuidado al accionar los
asientos traseros abatibles eléctri‐ camente. El respaldo del asiento
se abate con un fuerza considera‐ ble. Hay riesgo de lesiones, espe‐cialmente para los niños.
Asegúrese de que no haya ningún
objeto fijado a los asientos trase‐
ros o situado sobre la banqueta de asiento.
Si se va a cargar el vehículo por
una de las puertas traseras, saque
el cinturón de seguridad de la guía
del respaldo y colóquelo por detrás de la sujeción, (como se muestra
en la ilustración).
■ Para enderezarlos, levante los res‐
paldos y póngalos en posición ver‐
tical hasta que oiga que se encla‐
van.
Asegúrese de que los cinturones de
seguridad de los asientos exteriores
estén colocados en las guías corres‐
pondientes.
Los respaldos estarán bien enclava‐
dos cuando no se vean ninguna de
las marcas rojas de ambos lados, cerca de la palanca de desbloqueo.
9 Advertencia
Sólo se debe conducir el vehículo
si los respaldos están bien encla‐
vados en su posición. En caso
contrario, hay riesgo de lesiones
personales o daños en la carga o el vehículo si hay un frenazo
brusco o una colisión.
