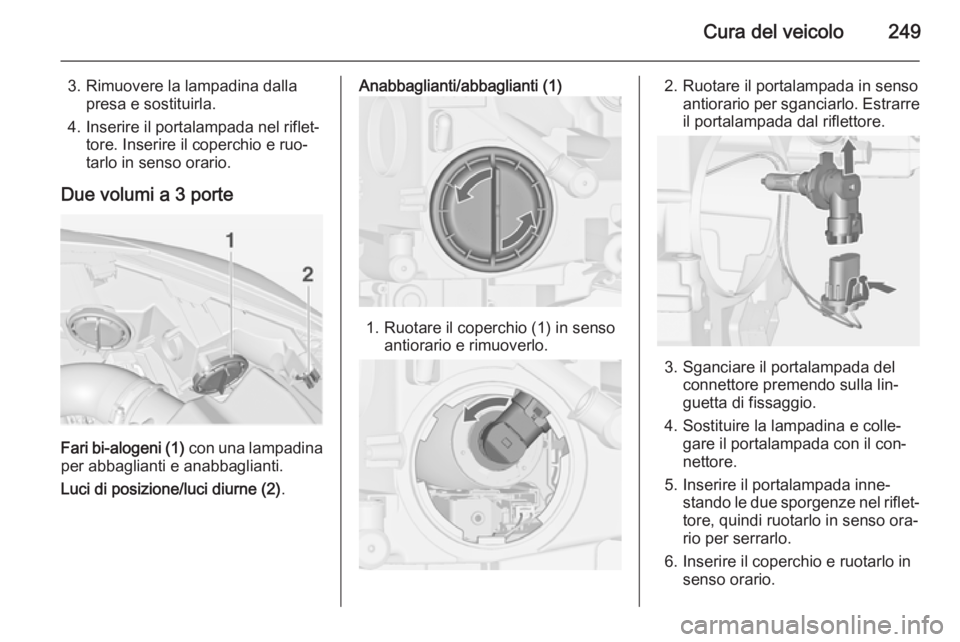

Cura del veicolo249
3. Rimuovere la lampadina dallapresa e sostituirla.
4. Inserire il portalampada nel riflet‐ tore. Inserire il coperchio e ruo‐
tarlo in senso orario.
Due volumi a 3 porte
Fari bi-alogeni (1) con una lampadina
per abbaglianti e anabbaglianti.
Luci di posizione/luci diurne (2) .
Anabbaglianti/abbaglianti (1)
1. Ruotare il coperchio (1) in senso
antiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Sganciare il portalampada del connettore premendo sulla lin‐
guetta di fissaggio.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.

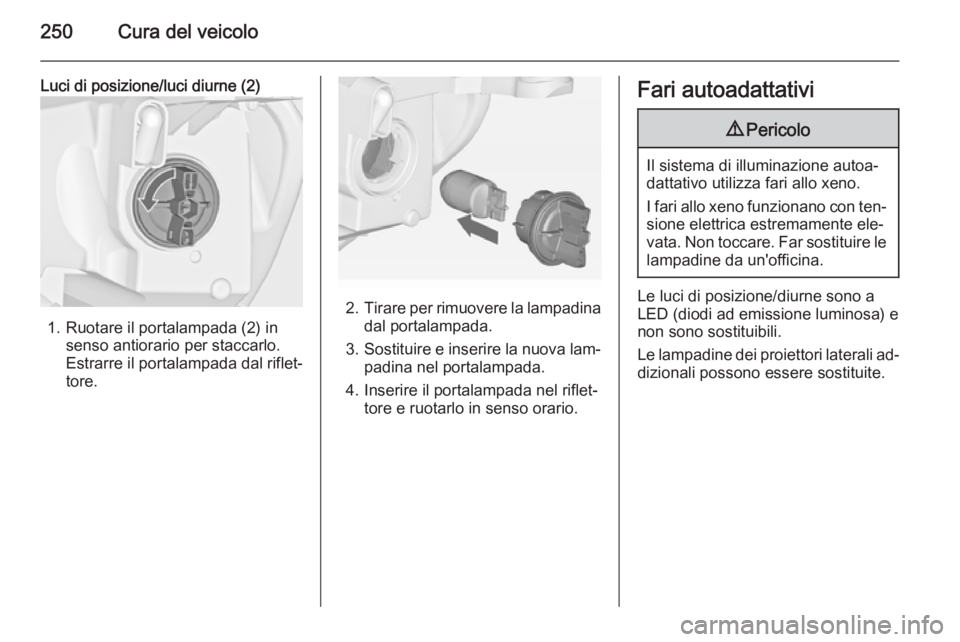

250Cura del veicolo
Luci di posizione/luci diurne (2)
1. Ruotare il portalampada (2) insenso antiorario per staccarlo.
Estrarre il portalampada dal riflet‐
tore.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Fari autoadattativi9 Pericolo
Il sistema di illuminazione autoa‐
dattativo utilizza fari allo xeno.
I fari allo xeno funzionano con ten‐ sione elettrica estremamente ele‐
vata. Non toccare. Far sostituire le
lampadine da un'officina.
Le luci di posizione/diurne sono a
LED (diodi ad emissione luminosa) e
non sono sostituibili.
Le lampadine dei proiettori laterali ad‐
dizionali possono essere sostituite.

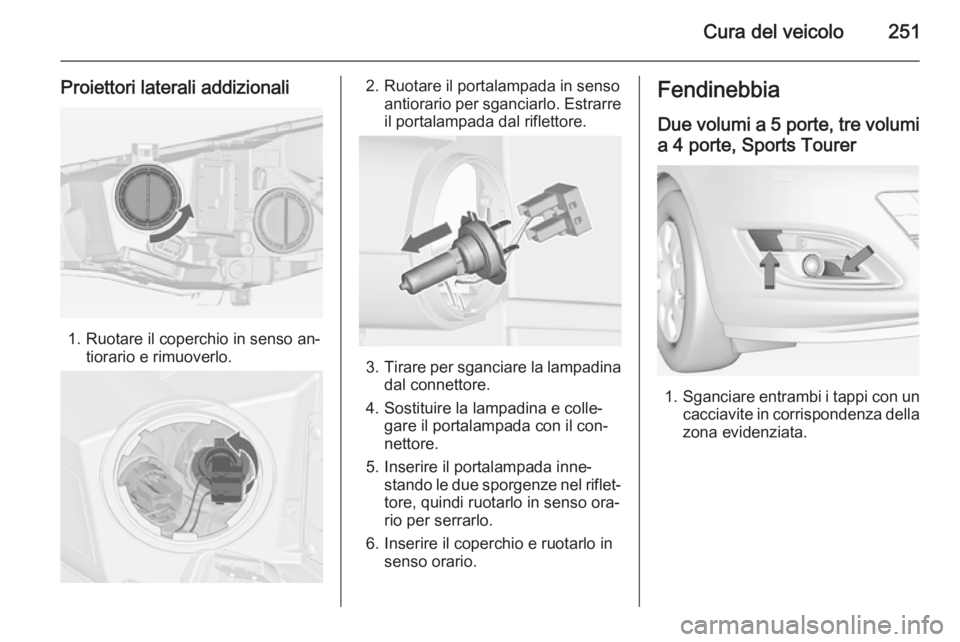

Cura del veicolo251
Proiettori laterali addizionali
1. Ruotare il coperchio in senso an‐tiorario e rimuoverlo.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Tirare per sganciare la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Fendinebbia
Due volumi a 5 porte, tre volumi a 4 porte, Sports Tourer
1. Sganciare entrambi i tappi con un
cacciavite in corrispondenza della
zona evidenziata.

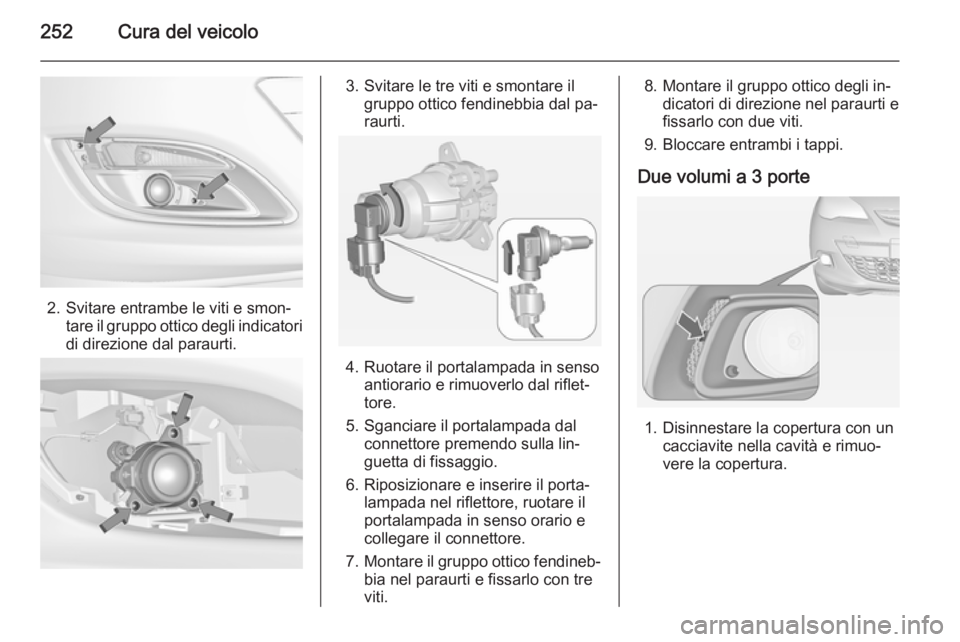

252Cura del veicolo
2. Svitare entrambe le viti e smon‐tare il gruppo ottico degli indicatori
di direzione dal paraurti.
3. Svitare le tre viti e smontare il gruppo ottico fendinebbia dal pa‐
raurti.
4. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
5. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
6. Riposizionare e inserire il porta‐ lampada nel riflettore, ruotare il
portalampada in senso orario e
collegare il connettore.
7. Montare il gruppo ottico fendineb‐
bia nel paraurti e fissarlo con tre
viti.
8. Montare il gruppo ottico degli in‐ dicatori di direzione nel paraurti e
fissarlo con due viti.
9. Bloccare entrambi i tappi.
Due volumi a 3 porte
1. Disinnestare la copertura con un cacciavite nella cavità e rimuo‐
vere la copertura.

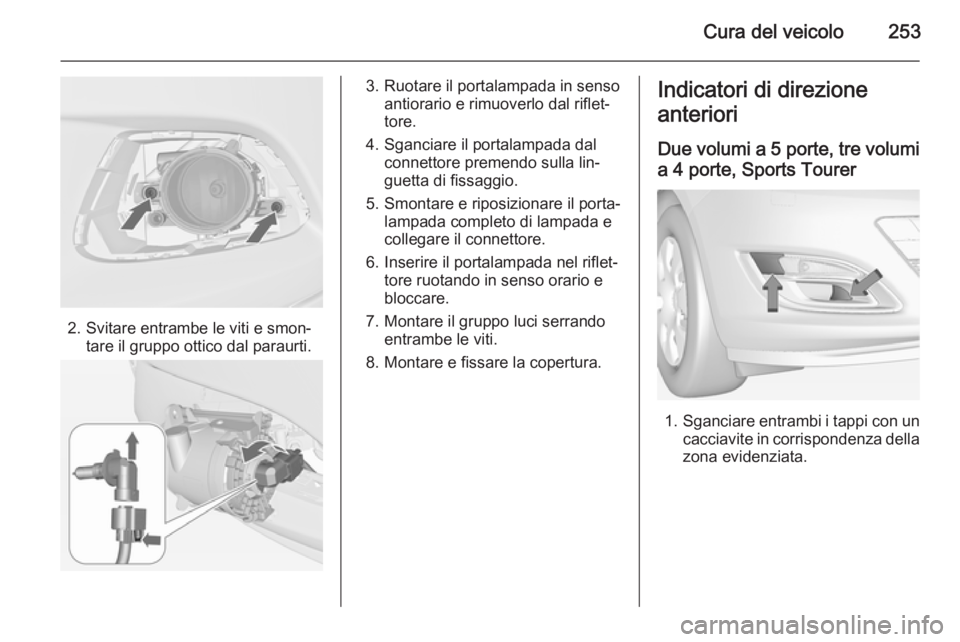

Cura del veicolo253
2. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
3. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
4. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
5. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
6. Inserire il portalampada nel riflet‐ tore ruotando in senso orario e
bloccare.
7. Montare il gruppo luci serrando entrambe le viti.
8. Montare e fissare la copertura.Indicatori di direzione
anteriori
Due volumi a 5 porte, tre volumi a 4 porte, Sports Tourer
1. Sganciare entrambi i tappi con un
cacciavite in corrispondenza della
zona evidenziata.

254Cura del veicolo
2. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
3. Sganciare il portalampada dal ri‐ flettore premendo su entrambe le
linguette di fissaggio.
4. Sganciare il connettore dal porta‐ lampada esercitando pressione
sulla linguetta di fissaggio.
5. Rimuovere e sostituire il porta‐ lampada con lampadina.
6. Inserire il portalampada nel riflet‐ tore e collegare il connettore.
7. Montare il gruppo ottico nel pa‐ raurti e fissarlo con entrambe le
viti.
8. Bloccare entrambi i tappi.
Due volumi a 5 porte, tre volumi a 4
porte, Sports Tourer con paraurti
anteriore Sport/GSi
Le lampadine sono accessibili dalla
parte inferiore del veicolo.
1. Sganciare la clip elastica e ruo‐ tarla all'indietro.
2. Estrarre il portalampada completo
di lampadina dal riflettore.

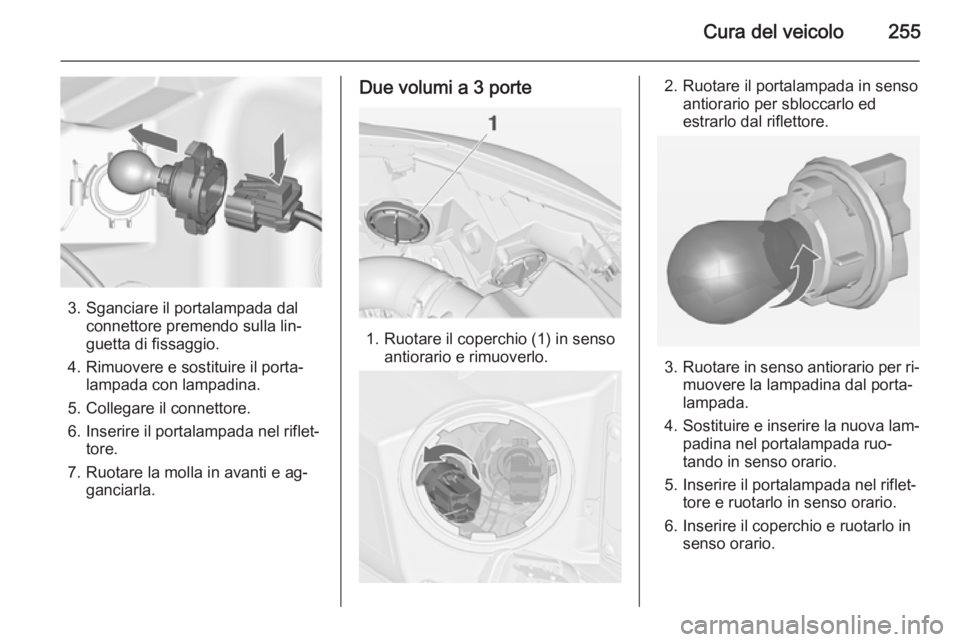

Cura del veicolo255
3. Sganciare il portalampada dalconnettore premendo sulla lin‐
guetta di fissaggio.
4. Rimuovere e sostituire il porta‐ lampada con lampadina.
5. Collegare il connettore.
6. Inserire il portalampada nel riflet‐ tore.
7. Ruotare la molla in avanti e ag‐ ganciarla.
Due volumi a 3 porte
1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sbloccarlo ed
estrarlo dal riflettore.
3. Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
6. Inserire il coperchio e ruotarlo in senso orario.

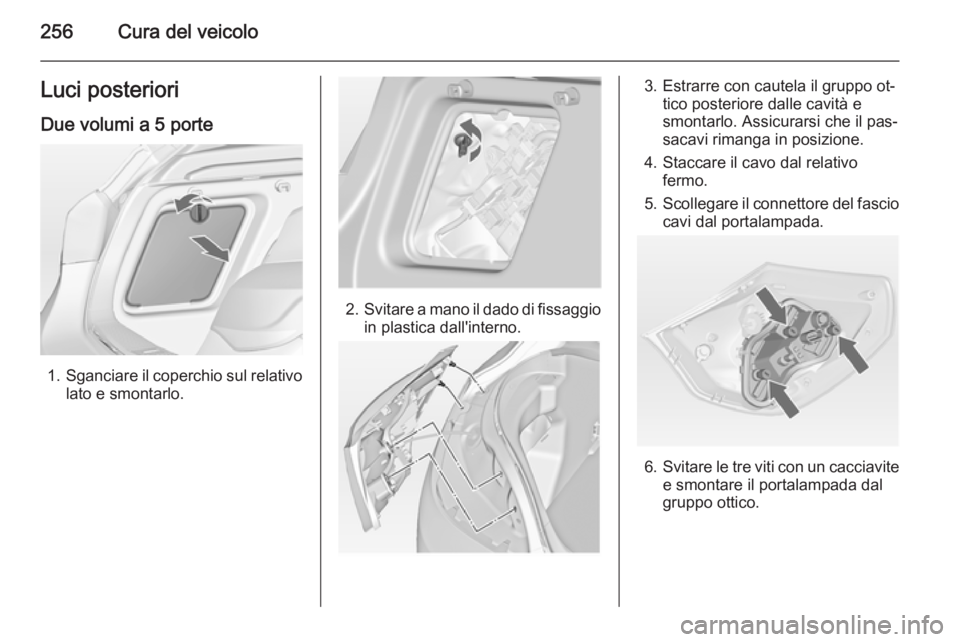

256Cura del veicoloLuci posterioriDue volumi a 5 porte
1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Svitare a mano il dado di fissaggio
in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐ tico posteriore dalle cavità e
smontarlo. Assicurarsi che il pas‐
sacavi rimanga in posizione.
4. Staccare il cavo dal relativo fermo.
5. Scollegare il connettore del fascio
cavi dal portalampada.
6. Svitare le tre viti con un cacciavite
e smontare il portalampada dal
gruppo ottico.

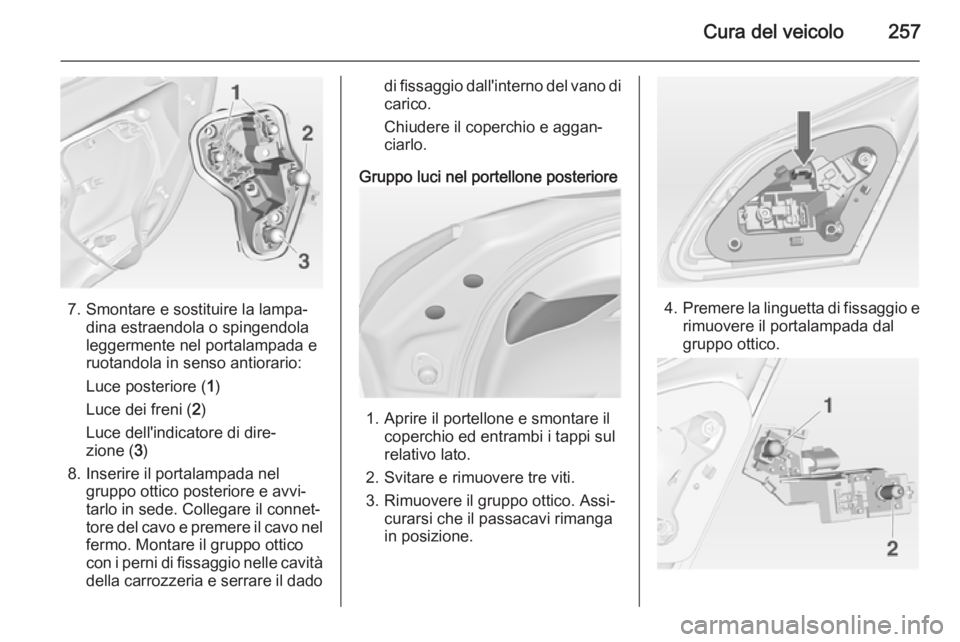

Cura del veicolo257
7. Smontare e sostituire la lampa‐dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Luce dei freni ( 2)
Luce dell'indicatore di dire‐
zione ( 3)
8. Inserire il portalampada nel gruppo ottico posteriore e avvi‐tarlo in sede. Collegare il connet‐
tore del cavo e premere il cavo nel
fermo. Montare il gruppo ottico
con i perni di fissaggio nelle cavità della carrozzeria e serrare il dado
di fissaggio dall'interno del vano di
carico.
Chiudere il coperchio e aggan‐
ciarlo.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e smontare il coperchio ed entrambi i tappi sul
relativo lato.
2. Svitare e rimuovere tre viti. 3. Rimuovere il gruppo ottico. Assi‐ curarsi che il passacavi rimanga
in posizione.
4. Premere la linguetta di fissaggio e
rimuovere il portalampada dal
gruppo ottico.

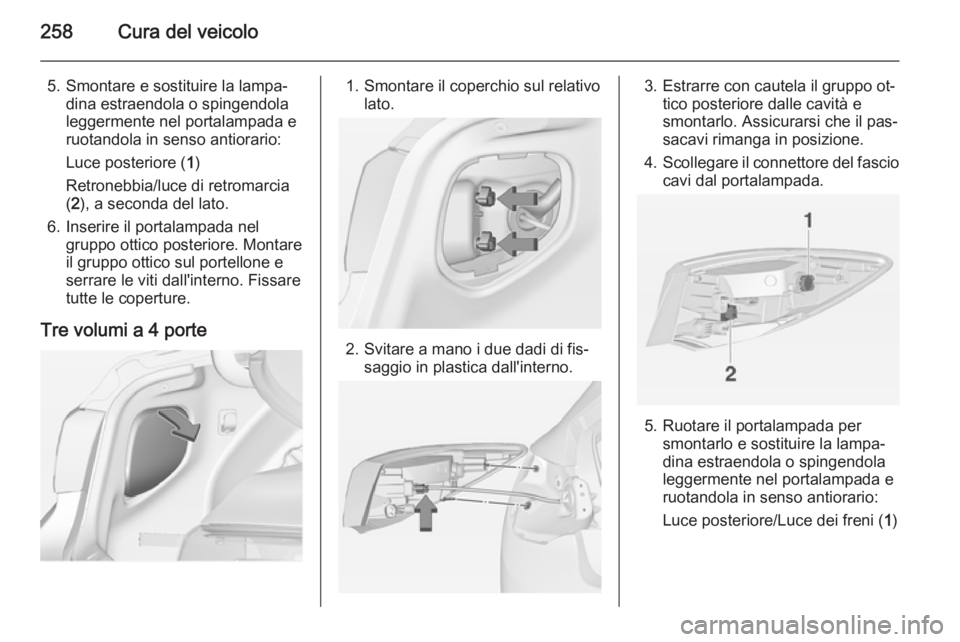

258Cura del veicolo
5. Smontare e sostituire la lampa‐dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato.
6. Inserire il portalampada nel gruppo ottico posteriore. Montare
il gruppo ottico sul portellone e
serrare le viti dall'interno. Fissare
tutte le coperture.
Tre volumi a 4 porte1. Smontare il coperchio sul relativo lato.
2. Svitare a mano i due dadi di fis‐saggio in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐tico posteriore dalle cavità e
smontarlo. Assicurarsi che il pas‐
sacavi rimanga in posizione.
4. Scollegare il connettore del fascio
cavi dal portalampada.
5. Ruotare il portalampada per smontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore/Luce dei freni ( 1)
