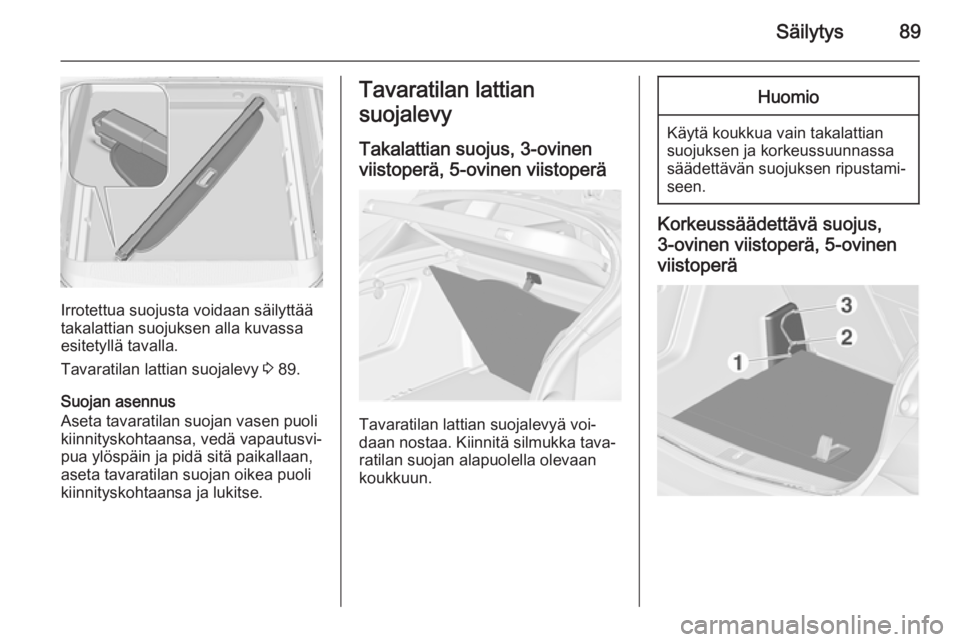

Säilytys89
Irrotettua suojusta voidaan säilyttää
takalattian suojuksen alla kuvassa
esitetyllä tavalla.
Tavaratilan lattian suojalevy 3 89.
Suojan asennus
Aseta tavaratilan suojan vasen puoli kiinnityskohtaansa, vedä vapautusvi‐
pua ylöspäin ja pidä sitä paikallaan,
aseta tavaratilan suojan oikea puoli
kiinnityskohtaansa ja lukitse.
Tavaratilan lattian
suojalevy
Takalattian suojus, 3-ovinenviistoperä, 5-ovinen viistoperä
Tavaratilan lattian suojalevyä voi‐
daan nostaa. Kiinnitä silmukka tava‐
ratilan suojan alapuolella olevaan
koukkuun.
Huomio
Käytä koukkua vain takalattian suojuksen ja korkeussuunnassa
säädettävän suojuksen ripustami‐
seen.
Korkeussäädettävä suojus,
3-ovinen viistoperä, 5-ovinen viistoperä

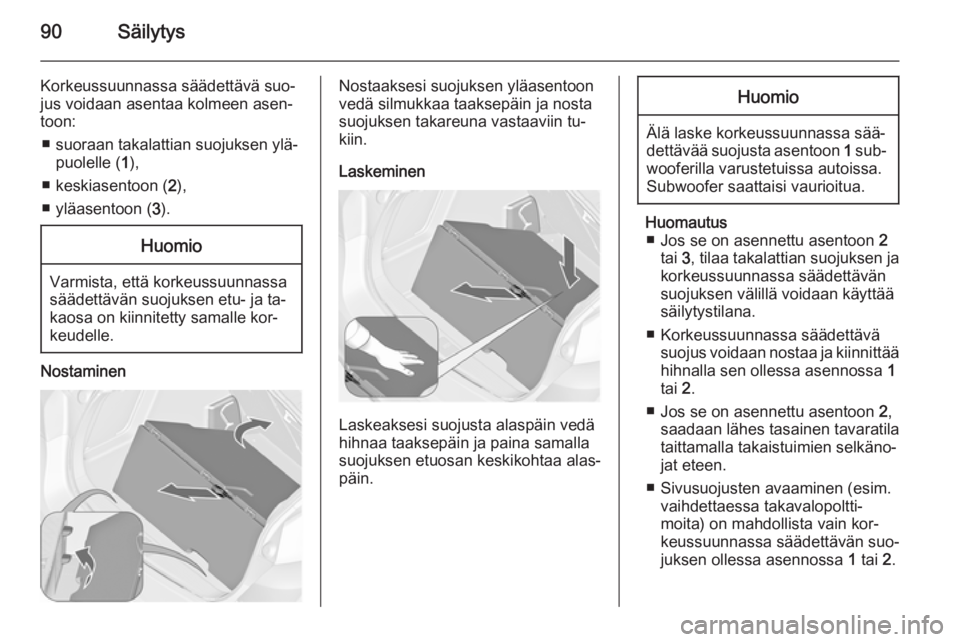

90Säilytys
Korkeussuunnassa säädettävä suo‐
jus voidaan asentaa kolmeen asen‐
toon:
■ suoraan takalattian suojuksen ylä‐ puolelle ( 1),
■ keskiasentoon ( 2),
■ yläasentoon ( 3).Huomio
Varmista, että korkeussuunnassa
säädettävän suojuksen etu- ja ta‐
kaosa on kiinnitetty samalle kor‐
keudelle.
Nostaminen
Nostaaksesi suojuksen yläasentoon
vedä silmukkaa taaksepäin ja nosta
suojuksen takareuna vastaaviin tu‐
kiin.
Laskeminen
Laskeaksesi suojusta alaspäin vedä
hihnaa taaksepäin ja paina samalla
suojuksen etuosan keskikohtaa alas‐
päin.
Huomio
Älä laske korkeussuunnassa sää‐
dettävää suojusta asentoon 1 sub‐
wooferilla varustetuissa autoissa.
Subwoofer saattaisi vaurioitua.
Huomautus ■ Jos se on asennettu asentoon 2
tai 3, tilaa takalattian suojuksen ja
korkeussuunnassa säädettävän
suojuksen välillä voidaan käyttää
säilytystilana.
■ Korkeussuunnassa säädettävä suojus voidaan nostaa ja kiinnittäähihnalla sen ollessa asennossa 1
tai 2.
■ Jos se on asennettu asentoon 2,
saadaan lähes tasainen tavaratila
taittamalla takaistuimien selkäno‐
jat eteen.
■ Sivusuojusten avaaminen (esim. vaihdettaessa takavalopoltti‐
moita) on mahdollista vain kor‐
keussuunnassa säädettävän suo‐
juksen ollessa asennossa 1 tai 2.

Säilytys91Huomio
Korkeussuunnassa säädettävä
suojus kestää enintään 100 kg:n kuorman.
Tavaratilan lattian suojalevy,
Sports Tourer
Nosta takalattian suojus vetämällä
kahvasta. Käännä suojus ja aseta se
takaistuinten taakse.
Tavaratilan lattian suojalevyn alapuo‐ lella oleva varastotila voidaan jakaa
tangolla.
Työnnä tanko sivuseinien syvennyk‐
siin.
Huomio
Työnnä tanko kauimmaiseen sy‐
vennykseen, kun kuljetat tavarati‐
lassa painavia esineitä. Muussa
tapauksessa takalattian suojus
saattaa vahingoittua.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Tavaratilan
kiinnitysjärjestelmä
FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy: ■ sovittimet,
■ verkkotaskut,

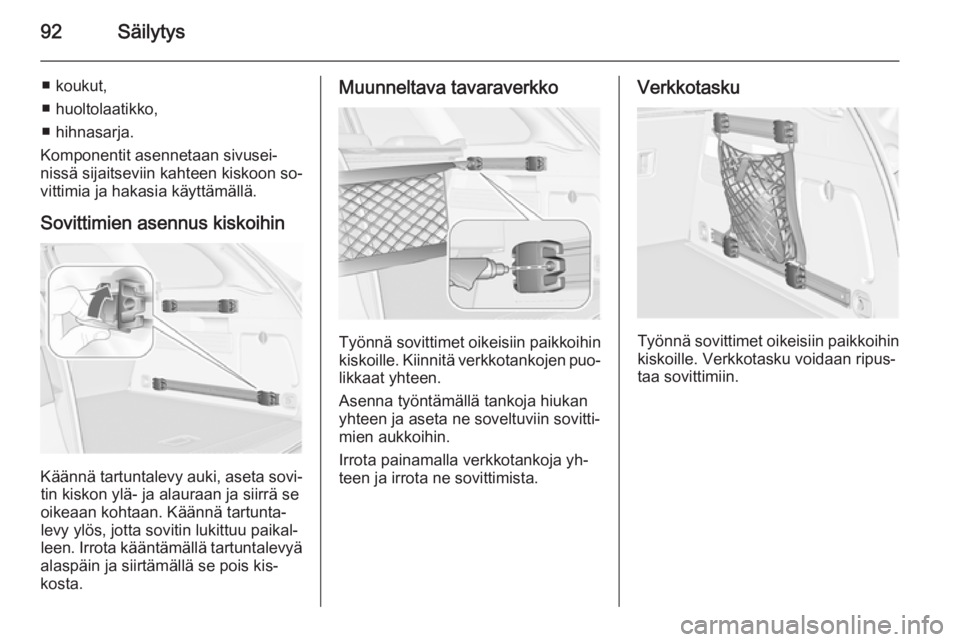

92Säilytys
■ koukut,
■ huoltolaatikko,
■ hihnasarja.
Komponentit asennetaan sivusei‐
nissä sijaitseviin kahteen kiskoon so‐
vittimia ja hakasia käyttämällä.
Sovittimien asennus kiskoihin
Käännä tartuntalevy auki, aseta sovi‐tin kiskon ylä- ja alauraan ja siirrä seoikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä
alaspäin ja siirtämällä se pois kis‐
kosta.
Muunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Kiinnitä verkkotankojen puo‐
likkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja yh‐
teen ja irrota ne sovittimista.
Verkkotasku
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.

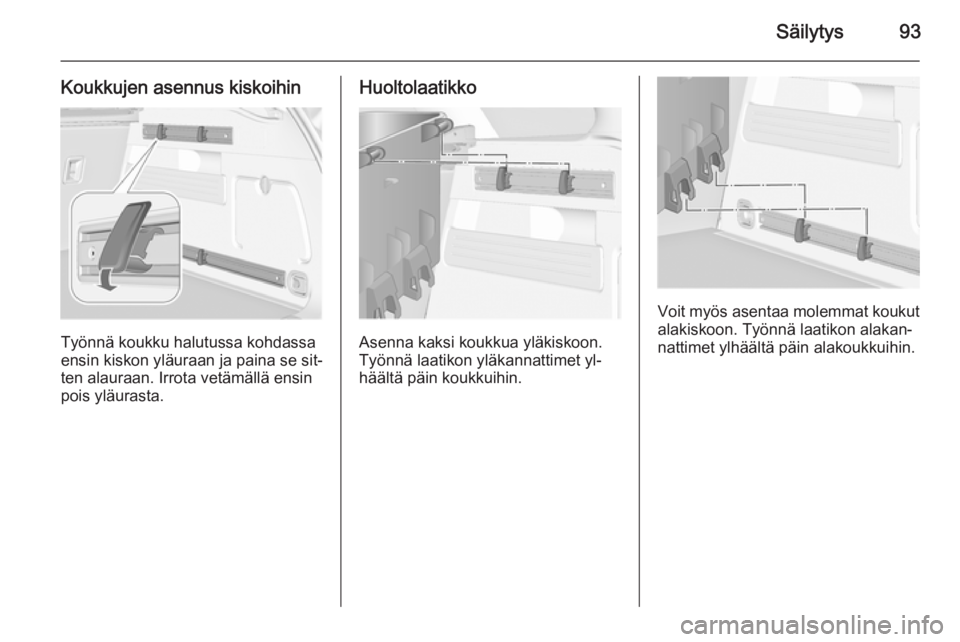

Säilytys93
Koukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se sit‐
ten alauraan. Irrota vetämällä ensin
pois yläurasta.
Huoltolaatikko
Asenna kaksi koukkua yläkiskoon.
Työnnä laatikon yläkannattimet yl‐
häältä päin koukkuihin.
Voit myös asentaa molemmat koukut
alakiskoon. Työnnä laatikon alakan‐
nattimet ylhäältä päin alakoukkuihin.

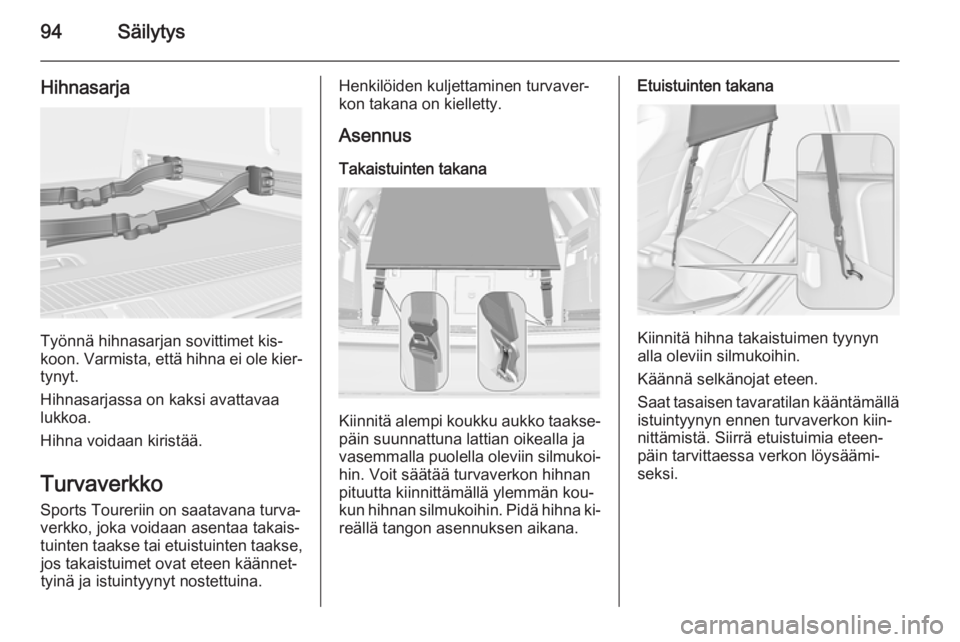

94Säilytys
Hihnasarja
Työnnä hihnasarjan sovittimet kis‐
koon. Varmista, että hihna ei ole kier‐
tynyt.
Hihnasarjassa on kaksi avattavaa
lukkoa.
Hihna voidaan kiristää.
Turvaverkko Sports Toureriin on saatavana turva‐
verkko, joka voidaan asentaa takais‐
tuinten taakse tai etuistuinten taakse, jos takaistuimet ovat eteen käännet‐
tyinä ja istuintyynyt nostettuina.
Henkilöiden kuljettaminen turvaver‐
kon takana on kielletty.
Asennus
Takaistuinten takana
Kiinnitä alempi koukku aukko taakse‐
päin suunnattuna lattian oikealla ja
vasemmalla puolella oleviin silmukoi‐ hin. Voit säätää turvaverkon hihnan
pituutta kiinnittämällä ylemmän kou‐
kun hihnan silmukoihin. Pidä hihna ki‐
reällä tangon asennuksen aikana.
Etuistuinten takana
Kiinnitä hihna takaistuimen tyynyn
alla oleviin silmukoihin.
Käännä selkänojat eteen.
Saat tasaisen tavaratilan kääntämällä
istuintyynyn ennen turvaverkon kiin‐
nittämistä. Siirrä etuistuimia eteen‐ päin tarvittaessa verkon löysäämi‐
seksi.

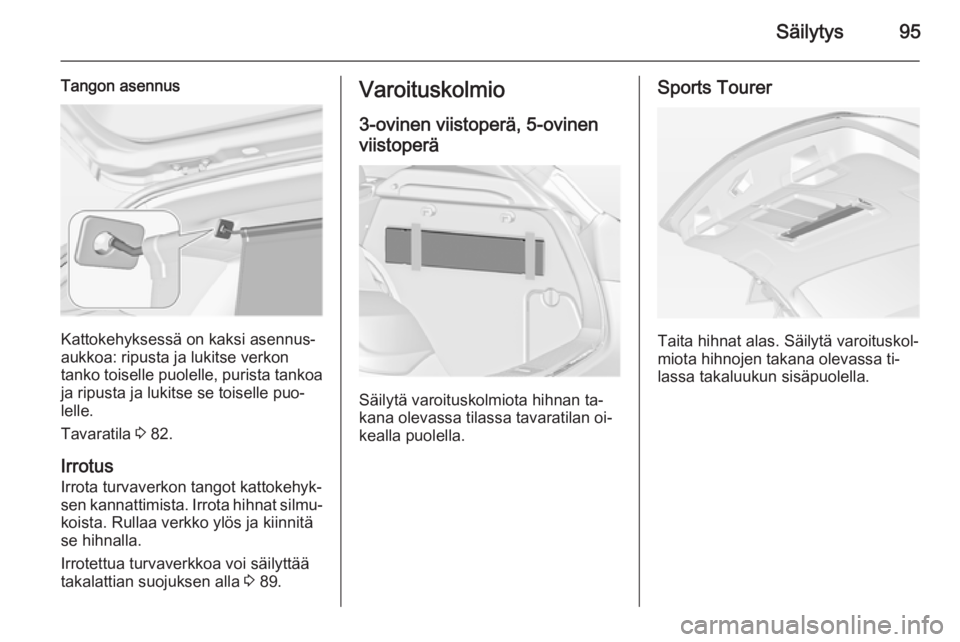

Säilytys95
Tangon asennus
Kattokehyksessä on kaksi asennus‐
aukkoa: ripusta ja lukitse verkon
tanko toiselle puolelle, purista tankoa
ja ripusta ja lukitse se toiselle puo‐
lelle.
Tavaratila 3 82.
Irrotus Irrota turvaverkon tangot kattokehyk‐
sen kannattimista. Irrota hihnat silmu‐
koista. Rullaa verkko ylös ja kiinnitä
se hihnalla.
Irrotettua turvaverkkoa voi säilyttää
takalattian suojuksen alla 3 89.
Varoituskolmio
3-ovinen viistoperä, 5-ovinen
viistoperä
Säilytä varoituskolmiota hihnan ta‐
kana olevassa tilassa tavaratilan oi‐
kealla puolella.
Sports Tourer
Taita hihnat alas. Säilytä varoituskol‐
miota hihnojen takana olevassa ti‐
lassa takaluukun sisäpuolella.

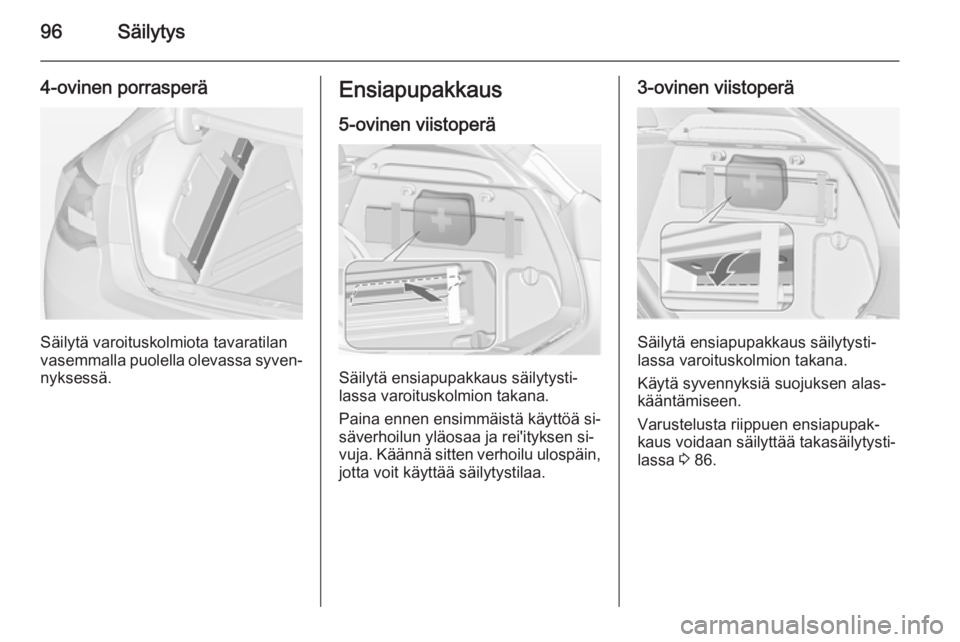

96Säilytys
4-ovinen porrasperä
Säilytä varoituskolmiota tavaratilan
vasemmalla puolella olevassa syven‐ nyksessä.
Ensiapupakkaus
5-ovinen viistoperä
Säilytä ensiapupakkaus säilytysti‐
lassa varoituskolmion takana.
Paina ennen ensimmäistä käyttöä si‐
säverhoilun yläosaa ja rei'ityksen si‐
vuja. Käännä sitten verhoilu ulospäin,
jotta voit käyttää säilytystilaa.
3-ovinen viistoperä
Säilytä ensiapupakkaus säilytysti‐
lassa varoituskolmion takana.
Käytä syvennyksiä suojuksen alas‐
kääntämiseen.
Varustelusta riippuen ensiapupak‐
kaus voidaan säilyttää takasäilytysti‐
lassa 3 86.

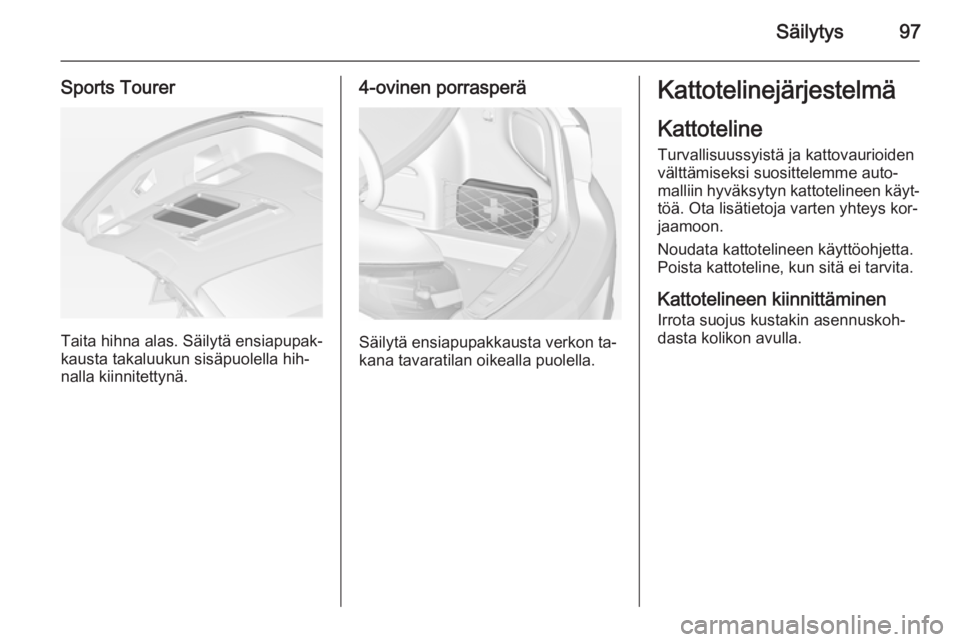

Säilytys97
Sports Tourer
Taita hihna alas. Säilytä ensiapupak‐
kausta takaluukun sisäpuolella hih‐ nalla kiinnitettynä.
4-ovinen porrasperä
Säilytä ensiapupakkausta verkon ta‐
kana tavaratilan oikealla puolella.
Kattotelinejärjestelmä
Kattoteline Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä. Ota lisätietoja varten yhteys kor‐
jaamoon.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Kattotelineen kiinnittäminen
Irrota suojus kustakin asennuskoh‐
dasta kolikon avulla.

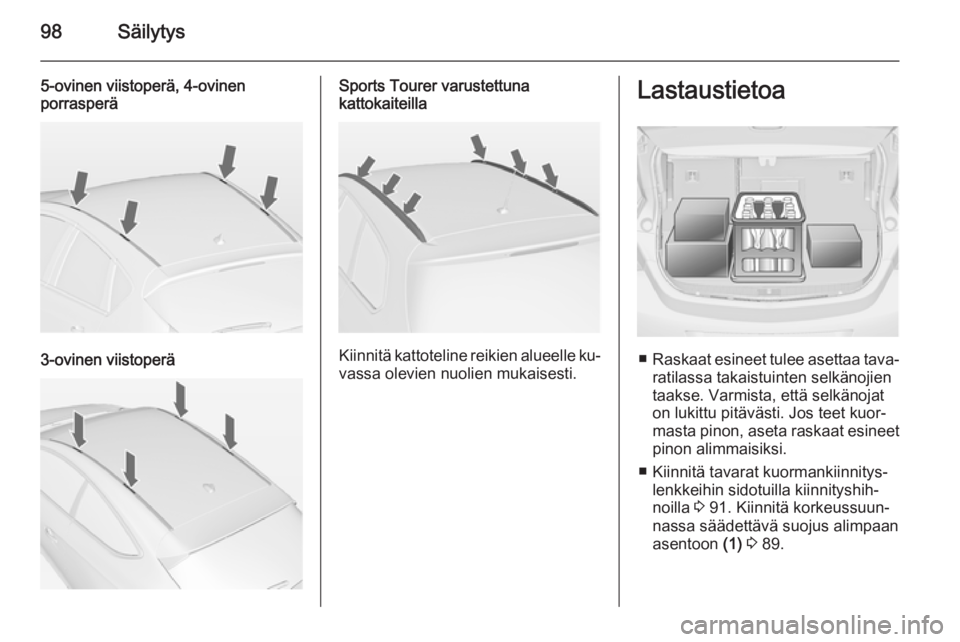

98Säilytys
5-ovinen viistoperä, 4-ovinen
porrasperä
3-ovinen viistoperä
Sports Tourer varustettuna
kattokaiteilla
Kiinnitä kattoteline reikien alueelle ku‐
vassa olevien nuolien mukaisesti.
Lastaustietoa
■ Raskaat esineet tulee asettaa tava‐
ratilassa takaistuinten selkänojien
taakse. Varmista, että selkänojat
on lukittu pitävästi. Jos teet kuor‐
masta pinon, aseta raskaat esineet
pinon alimmaisiksi.
■ Kiinnitä tavarat kuormankiinnitys‐ lenkkeihin sidotuilla kiinnityshih‐
noilla 3 91. Kiinnitä korkeussuun‐
nassa säädettävä suojus alimpaan
asentoon (1) 3 89.
