Page 211 of 339

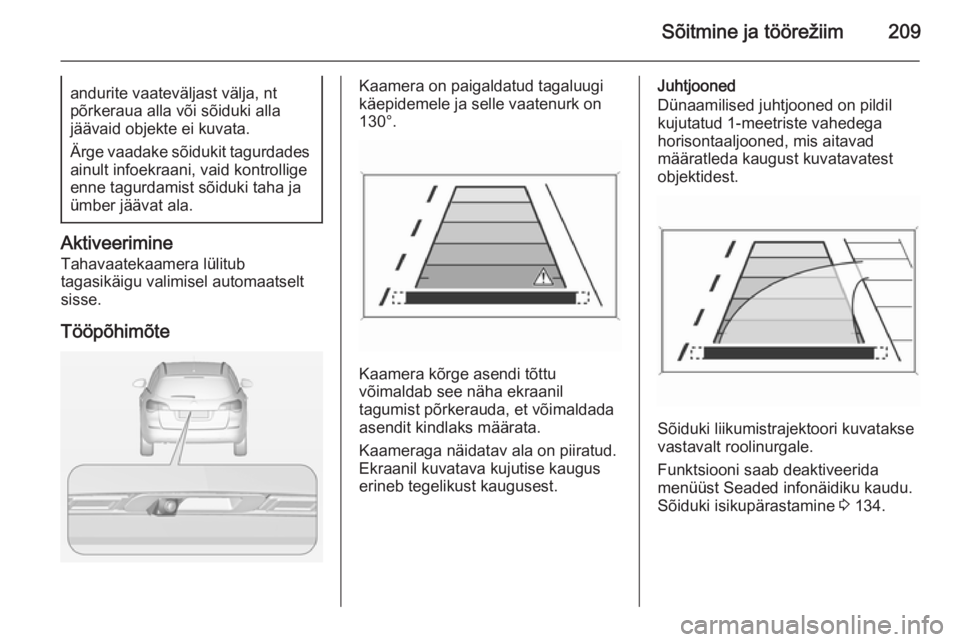

Sõitmine ja töörežiim209andurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Aktiveerimine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt
sisse.
Tööpõhimõte
Kaamera on paigaldatud tagaluugi
käepidemele ja selle vaatenurk on
130°.
Kaamera kõrge asendi tõttu
võimaldab see näha ekraanil
tagumist põrkerauda, et võimaldada
asendit kindlaks määrata.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud 1-meetriste vahedega
horisontaaljooned, mis aitavad
määratleda kaugust kuvatavatest
objektidest.
Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Funktsiooni saab deaktiveerida
menüüst Seaded infonäidiku kaudu.
Sõiduki isikupärastamine 3 134.
Page 212 of 339

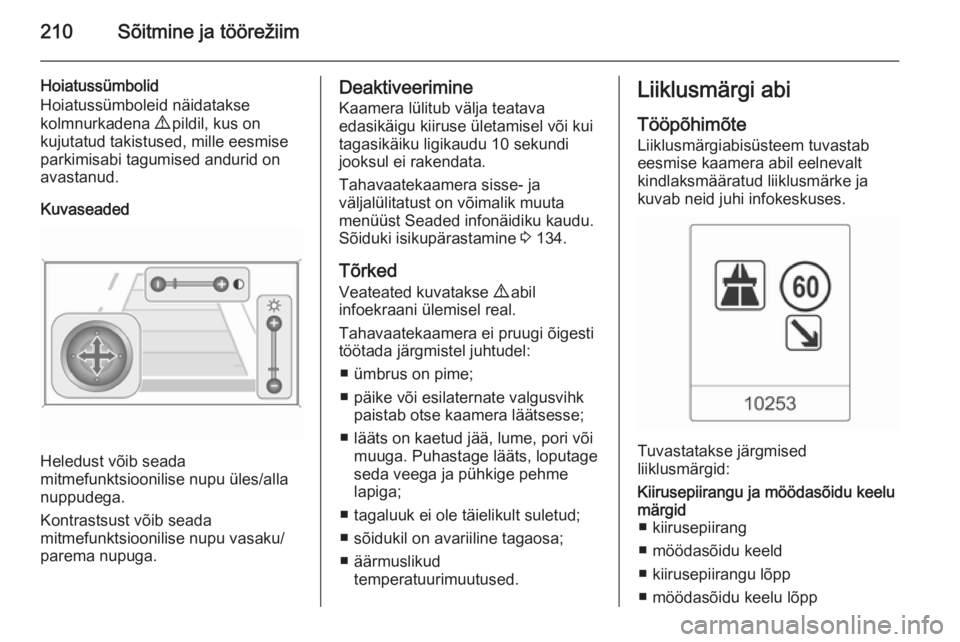

210Sõitmine ja töörežiim
Hoiatussümbolid
Hoiatussümboleid näidatakse
kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille eesmise
parkimisabi tagumised andurid on
avastanud.
Kuvaseaded
Heledust võib seada
mitmefunktsioonilise nupu üles/alla
nuppudega.
Kontrastsust võib seada
mitmefunktsioonilise nupu vasaku/
parema nupuga.
Deaktiveerimine
Kaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui
tagasikäiku ligikaudu 10 sekundi
jooksul ei rakendata.
Tahavaatekaamera sisse- ja
väljalülitatust on võimalik muuta
menüüst Seaded infonäidiku kaudu.
Sõiduki isikupärastamine 3 134.
Tõrked
Veateated kuvatakse 9 abil
infoekraani ülemisel real.
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
■ ümbrus on pime;
■ päike või esilaternate valgusvihk paistab otse kaamera läätsesse;
■ lääts on kaetud jää, lume, pori või muuga. Puhastage lääts, loputage
seda veega ja pühkige pehme
lapiga;
■ tagaluuk ei ole täielikult suletud;
■ sõidukil on avariiline tagaosa;
■ äärmuslikud temperatuurimuutused.Liiklusmärgi abi
Tööpõhimõte Liiklusmärgiabisüsteem tuvastab
eesmise kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidu keelu
märgid ■ kiirusepiirang
■ möödasõidu keeld
■ kiirusepiirangu lõpp
■ möödasõidu keelu lõpp
Page 213 of 339

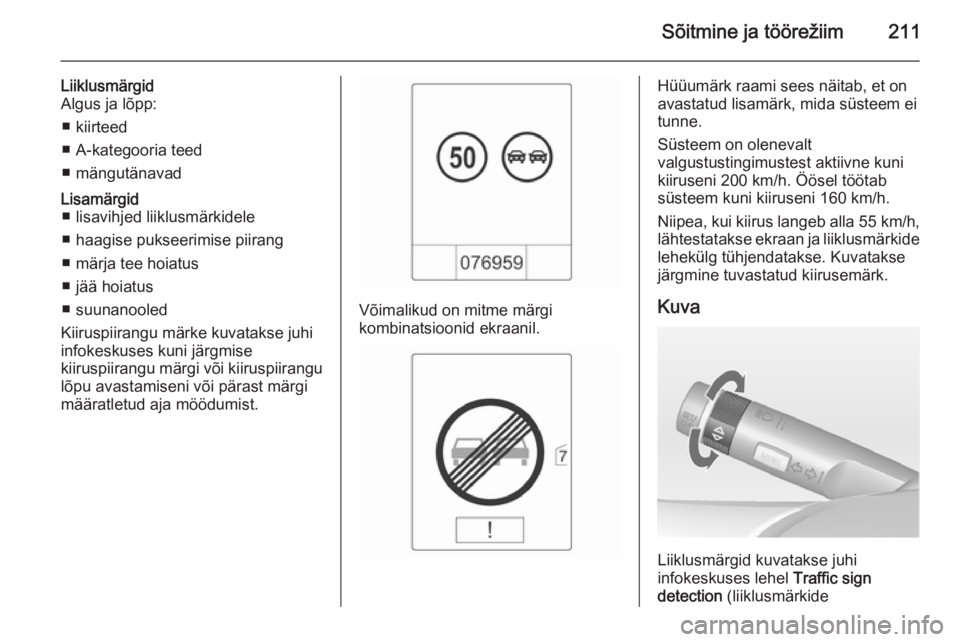

Sõitmine ja töörežiim211
Liiklusmärgid
Algus ja lõpp:
■ kiirteed
■ A-kategooria teed
■ mängutänavadLisamärgid ■ lisavihjed liiklusmärkidele
■ haagise pukseerimise piirang
■ märja tee hoiatus
■ jää hoiatus
■ suunanooled
Kiiruspiirangu märke kuvatakse juhi
infokeskuses kuni järgmise
kiiruspiirangu märgi või kiiruspiirangu lõpu avastamiseni või pärast märgi
määratletud aja möödumist.
Võimalikud on mitme märgi
kombinatsioonid ekraanil.
Hüüumärk raami sees näitab, et on
avastatud lisamärk, mida süsteem ei
tunne.
Süsteem on olenevalt
valgustustingimustest aktiivne kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
Niipea, kui kiirus langeb alla 55 km/h,
lähtestatakse ekraan ja liiklusmärkide lehekülg tühjendatakse. Kuvatakse
järgmine tuvastatud kiirusemärk.
Kuva
Liiklusmärgid kuvatakse juhi
infokeskuses lehel Traffic sign
detection (liiklusmärkide
Page 214 of 339

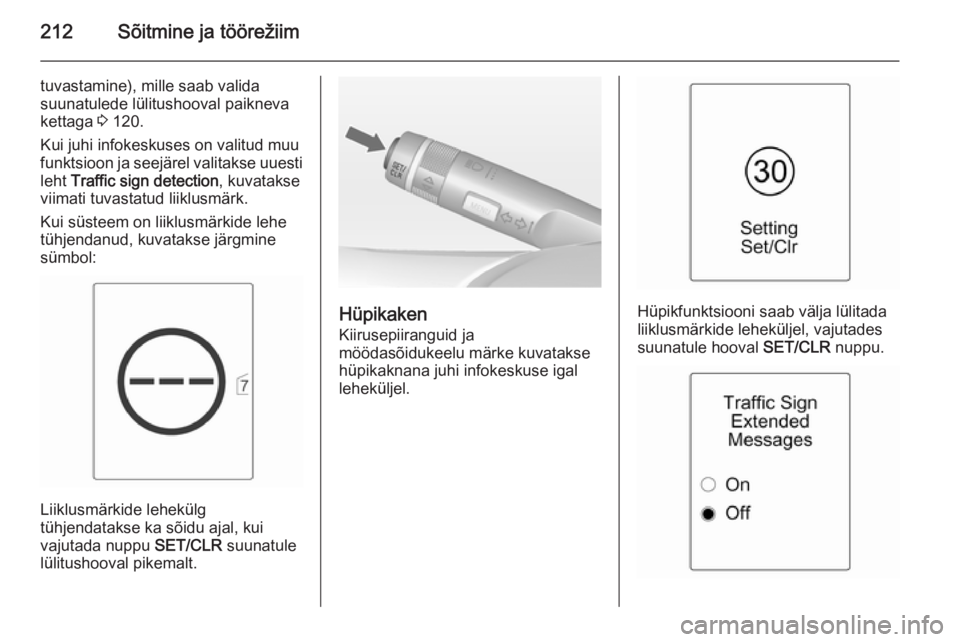

212Sõitmine ja töörežiim
tuvastamine), mille saab valida
suunatulede lülitushooval paikneva
kettaga 3 120.
Kui juhi infokeskuses on valitud muu
funktsioon ja seejärel valitakse uuesti
leht Traffic sign detection , kuvatakse
viimati tuvastatud liiklusmärk.
Kui süsteem on liiklusmärkide lehe tühjendanud, kuvatakse järgmine
sümbol:
Liiklusmärkide lehekülg
tühjendatakse ka sõidu ajal, kui
vajutada nuppu SET/CLR suunatule
lülitushooval pikemalt.
Hüpikaken
Kiirusepiiranguid ja
möödasõidukeelu märke kuvatakse
hüpikaknana juhi infokeskuse igal
leheküljel.Hüpikfunktsiooni saab välja lülitada
liiklusmärkide leheküljel, vajutades
suunatule hooval SET/CLR nuppu.
Page 215 of 339

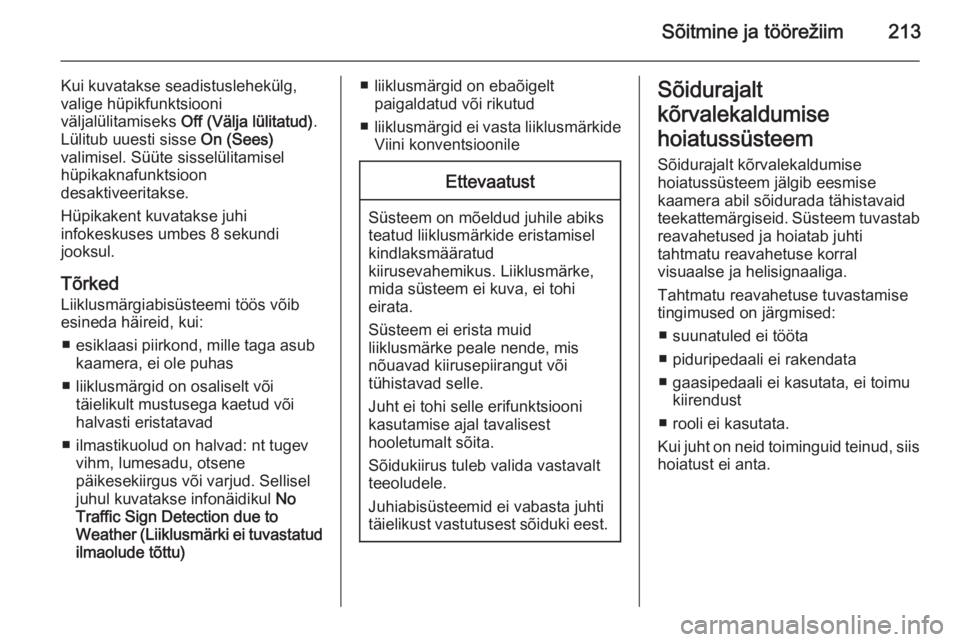

Sõitmine ja töörežiim213
Kui kuvatakse seadistuslehekülg,
valige hüpikfunktsiooni
väljalülitamiseks Off (Välja lülitatud) .
Lülitub uuesti sisse On (Sees)
valimisel. Süüte sisselülitamisel hüpikaknafunktsioon
desaktiveeritakse.
Hüpikakent kuvatakse juhi
infokeskuses umbes 8 sekundi
jooksul.
Tõrked Liiklusmärgiabisüsteemi töös võib
esineda häireid, kui:
■ esiklaasi piirkond, mille taga asub kaamera, ei ole puhas
■ liiklusmärgid on osaliselt või täielikult mustusega kaetud või
halvasti eristatavad
■ ilmastikuolud on halvad: nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud. Sellisel
juhul kuvatakse infonäidikul No
Traffic Sign Detection due to
Weather (Liiklusmärki ei tuvastatud
ilmaolude tõttu)■ liiklusmärgid on ebaõigelt paigaldatud või rikutud
■ liiklusmärgid ei vasta liiklusmärkide
Viini konventsioonileEttevaatust
Süsteem on mõeldud juhile abiks
teatud liiklusmärkide eristamisel
kindlaksmääratud
kiirusevahemikus. Liiklusmärke,
mida süsteem ei kuva, ei tohi
eirata.
Süsteem ei erista muid
liiklusmärke peale nende, mis
nõuavad kiirusepiirangut või
tühistavad selle.
Juht ei tohi selle erifunktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt
teeoludele.
Juhiabisüsteemid ei vabasta juhti täielikust vastutusest sõiduki eest.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem Sõidurajalt kõrvalekaldumise
hoiatussüsteem jälgib eesmise
kaamera abil sõidurada tähistavaid teekattemärgiseid. Süsteem tuvastab
reavahetused ja hoiatab juhti
tahtmatu reavahetuse korral
visuaalse ja helisignaaliga.
Tahtmatu reavahetuse tuvastamise
tingimused on järgmised:
■ suunatuled ei tööta
■ piduripedaali ei rakendata
■ gaasipedaali ei kasutata, ei toimu kiirendust
■ rooli ei kasutata.
Kui juht on neid toiminguid teinud, siis hoiatust ei anta.
Page 216 of 339

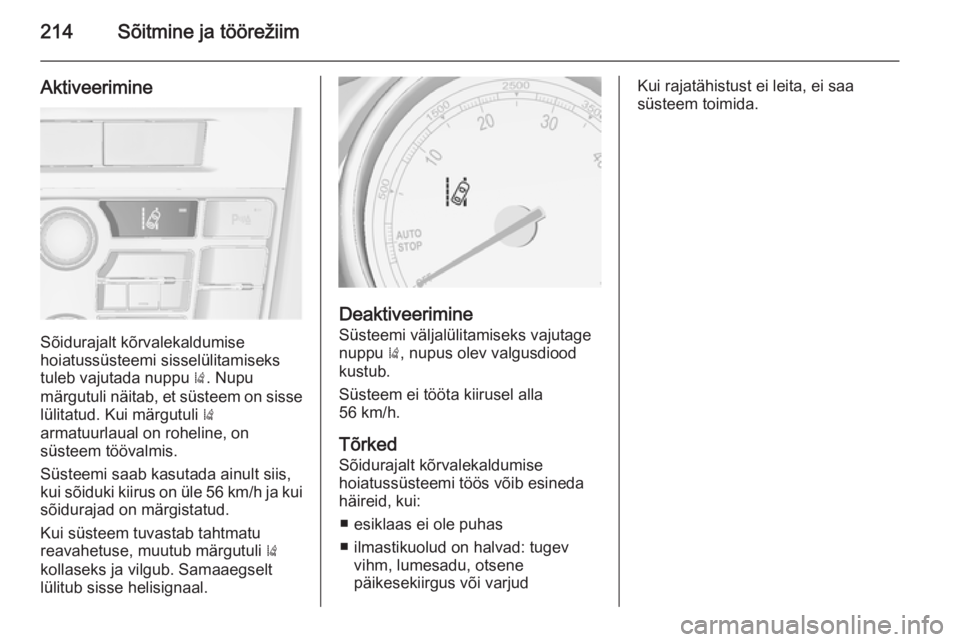

214Sõitmine ja töörežiim
Aktiveerimine
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi sisselülitamiseks
tuleb vajutada nuppu ). Nupu
märgutuli näitab, et süsteem on sisse
lülitatud. Kui märgutuli )
armatuurlaual on roheline, on
süsteem töövalmis.
Süsteemi saab kasutada ainult siis,
kui sõiduki kiirus on üle 56 km/h ja kui
sõidurajad on märgistatud.
Kui süsteem tuvastab tahtmatu
reavahetuse, muutub märgutuli )
kollaseks ja vilgub. Samaaegselt
lülitub sisse helisignaal.
Deaktiveerimine
Süsteemi väljalülitamiseks vajutage
nuppu ), nupus olev valgusdiood
kustub.
Süsteem ei tööta kiirusel alla
56 km/h.
Tõrked
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi töös võib esineda
häireid, kui:
■ esiklaas ei ole puhas
■ ilmastikuolud on halvad: tugev vihm, lumesadu, otsene
päikesekiirgus või varjud
Kui rajatähistust ei leita, ei saa
süsteem toimida.
Page 217 of 339

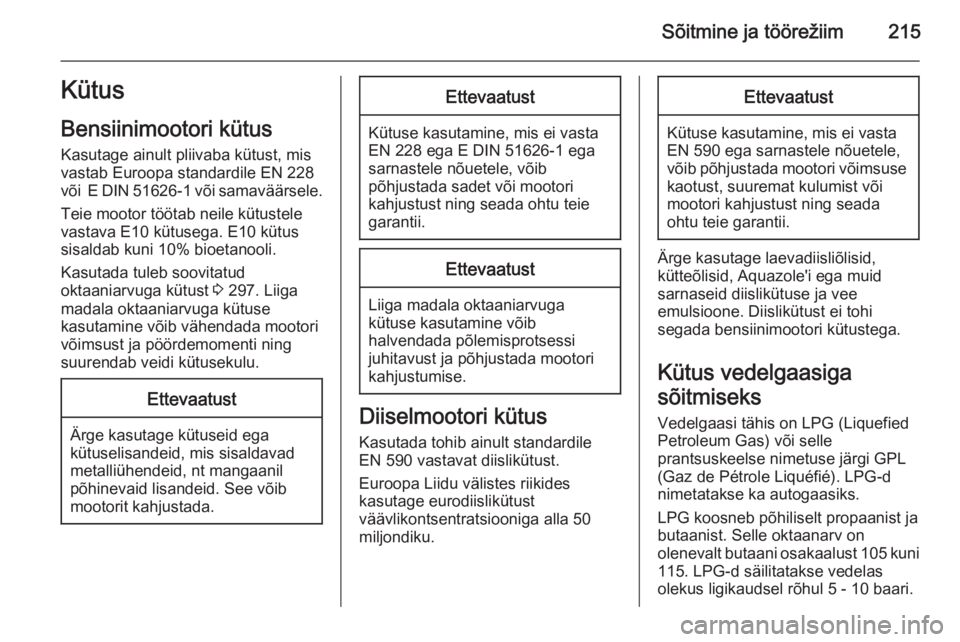

Sõitmine ja töörežiim215Kütus
Bensiinimootori kütus
Kasutage ainult pliivaba kütust, mis
vastab Euroopa standardile EN 228
või E DIN 51626-1 või samaväärsele.
Teie mootor töötab neile kütustele
vastava E10 kütusega. E10 kütus
sisaldab kuni 10% bioetanooli.
Kasutada tuleb soovitatud
oktaaniarvuga kütust 3 297. Liiga
madala oktaaniarvuga kütuse
kasutamine võib vähendada mootori
võimsust ja pöördemomenti ning suurendab veidi kütusekulu.Ettevaatust
Ärge kasutage kütuseid egakütuselisandeid, mis sisaldavad
metalliühendeid, nt mangaanil
põhinevaid lisandeid. See võib
mootorit kahjustada.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 228 ega E DIN 51626-1 ega
sarnastele nõuetele, võib
põhjustada sadet või mootori
kahjustust ning seada ohtu teie
garantii.
Ettevaatust
Liiga madala oktaaniarvuga
kütuse kasutamine võib
halvendada põlemisprotsessi
juhitavust ja põhjustada mootori
kahjustumise.
Diiselmootori kütus
Kasutada tohib ainult standardile
EN 590 vastavat diislikütust.
Euroopa Liidu välistes riikides
kasutage eurodiislikütust
väävlikontsentratsiooniga alla 50
miljondiku.
Ettevaatust
Kütuse kasutamine, mis ei vasta
EN 590 ega sarnastele nõuetele,
võib põhjustada mootori võimsuse
kaotust, suuremat kulumist või
mootori kahjustust ning seada
ohtu teie garantii.
Ärge kasutage laevadiisliõlisid,
kütteõlisid, Aquazole'i ega muid
sarnaseid diislikütuse ja vee
emulsioone. Diislikütust ei tohi
segada bensiinimootori kütustega.
Kütus vedelgaasiga
sõitmiseks
Vedelgaasi tähis on LPG (Liquefied
Petroleum Gas) või selle
prantsuskeelse nimetuse järgi GPL
(Gaz de Pétrole Liquéfié). LPG-d
nimetatakse ka autogaasiks.
LPG koosneb põhiliselt propaanist ja
butaanist. Selle oktaanarv on
olenevalt butaani osakaalust 105 kuni 115. LPG-d säilitatakse vedelas
olekus ligikaudsel rõhul 5 - 10 baari.
Page 218 of 339

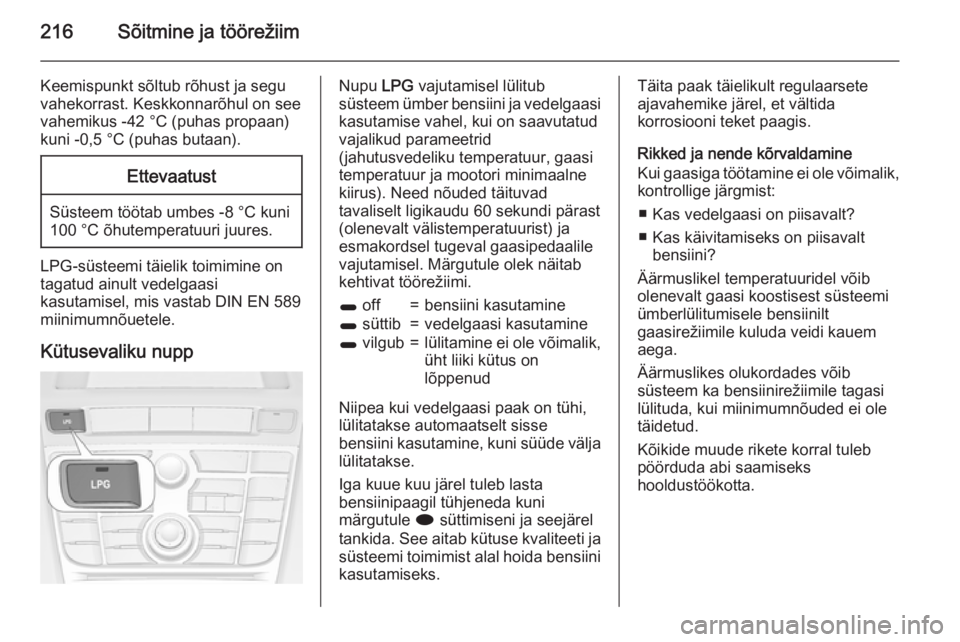

216Sõitmine ja töörežiim
Keemispunkt sõltub rõhust ja segu
vahekorrast. Keskkonnarõhul on see
vahemikus -42 °C (puhas propaan)
kuni -0,5 °C (puhas butaan).Ettevaatust
Süsteem töötab umbes -8 °C kuni
100 °C õhutemperatuuri juures.
LPG-süsteemi täielik toimimine on
tagatud ainult vedelgaasi
kasutamisel, mis vastab DIN EN 589
miinimumnõuetele.
Kütusevaliku nupp
Nupu LPG vajutamisel lülitub
süsteem ümber bensiini ja vedelgaasi kasutamise vahel, kui on saavutatud
vajalikud parameetrid
(jahutusvedeliku temperatuur, gaasi
temperatuur ja mootori minimaalne
kiirus). Need nõuded täituvad
tavaliselt ligikaudu 60 sekundi pärast
(olenevalt välistemperatuurist) ja esmakordsel tugeval gaasipedaalile
vajutamisel. Märgutule olek näitab
kehtivat töörežiimi.1 off=bensiini kasutamine1 süttib=vedelgaasi kasutamine1 vilgub=lülitamine ei ole võimalik,
üht liiki kütus on
lõppenud
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Iga kuue kuu järel tuleb lasta
bensiinipaagil tühjeneda kuni
märgutule i süttimiseni ja seejärel
tankida. See aitab kütuse kvaliteeti ja süsteemi toimimist alal hoida bensiinikasutamiseks.
Täita paak täielikult regulaarsete
ajavahemike järel, et vältida
korrosiooni teket paagis.
Rikked ja nende kõrvaldamine
Kui gaasiga töötamine ei ole võimalik,
kontrollige järgmist:
■ Kas vedelgaasi on piisavalt?
■ Kas käivitamiseks on piisavalt bensiini?
Äärmuslikel temperatuuridel võib
olenevalt gaasi koostisest süsteemi
ümberlülitumisele bensiinilt
gaasirežiimile kuluda veidi kauem
aega.
Äärmuslikes olukordades võib
süsteem ka bensiinirežiimile tagasi
lülituda, kui miinimumnõuded ei ole
täidetud.
Kõikide muude rikete korral tuleb
pöörduda abi saamiseks
hooldustöökotta.
Page 219 of 339

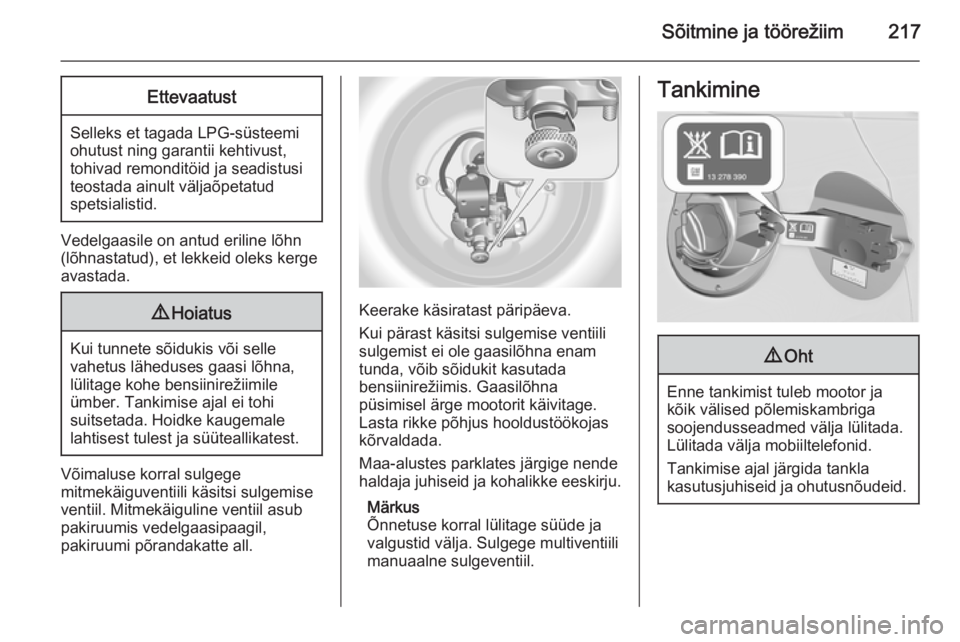

Sõitmine ja töörežiim217Ettevaatust
Selleks et tagada LPG-süsteemi
ohutust ning garantii kehtivust,
tohivad remonditöid ja seadistusi
teostada ainult väljaõpetatud
spetsialistid.
Vedelgaasile on antud eriline lõhn (lõhnastatud), et lekkeid oleks kerge
avastada.
9 Hoiatus
Kui tunnete sõidukis või selle
vahetus läheduses gaasi lõhna,
lülitage kohe bensiinirežiimile
ümber. Tankimise ajal ei tohi
suitsetada. Hoidke kaugemale
lahtisest tulest ja süüteallikatest.
Võimaluse korral sulgege
mitmekäiguventiili käsitsi sulgemise
ventiil. Mitmekäiguline ventiil asub
pakiruumis vedelgaasipaagil,
pakiruumi põrandakatte all.
Keerake käsiratast päripäeva.
Kui pärast käsitsi sulgemise ventiili
sulgemist ei ole gaasilõhna enam
tunda, võib sõidukit kasutada
bensiinirežiimis. Gaasilõhna
püsimisel ärge mootorit käivitage.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Maa-alustes parklates järgige nende
haldaja juhiseid ja kohalikke eeskirju.
Märkus
Õnnetuse korral lülitage süüde ja
valgustid välja. Sulgege multiventiili
manuaalne sulgeventiil.
Tankimine9 Oht
Enne tankimist tuleb mootor ja
kõik välised põlemiskambriga
soojendusseadmed välja lülitada.
Lülitada välja mobiiltelefonid.
Tankimise ajal järgida tankla
kasutusjuhiseid ja ohutusnõudeid.
Page 220 of 339

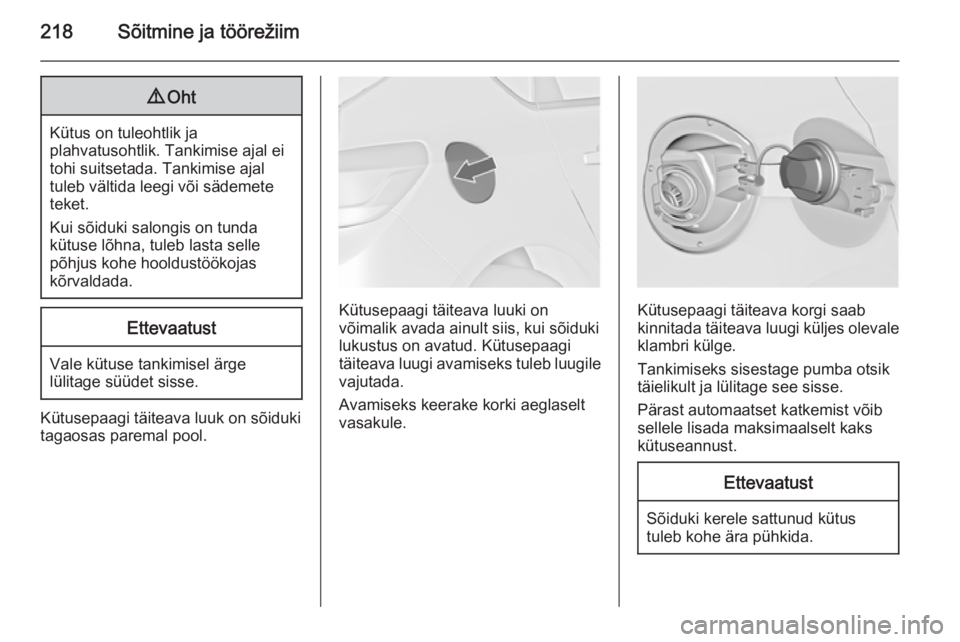

218Sõitmine ja töörežiim9Oht
Kütus on tuleohtlik ja
plahvatusohtlik. Tankimise ajal ei tohi suitsetada. Tankimise ajal
tuleb vältida leegi või sädemete
teket.
Kui sõiduki salongis on tunda
kütuse lõhna, tuleb lasta selle
põhjus kohe hooldustöökojas
kõrvaldada.
Ettevaatust
Vale kütuse tankimisel ärge
lülitage süüdet sisse.
Kütusepaagi täiteava luuk on sõiduki
tagaosas paremal pool.
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus on avatud. Kütusepaagi
täiteava luugi avamiseks tuleb luugile vajutada.
Avamiseks keerake korki aeglaselt
vasakule.Kütusepaagi täiteava korgi saab kinnitada täiteava luugi küljes olevale
klambri külge.
Tankimiseks sisestage pumba otsik
täielikult ja lülitage see sisse.
Pärast automaatset katkemist võib
sellele lisada maksimaalselt kaks
kütuseannust.
Ettevaatust
Sõiduki kerele sattunud kütus
tuleb kohe ära pühkida.
