Sõiduki hooldamine259
NrVooluahel19Kere juhtmoodul20Kere juhtmoodul21Näidikuplokk, vargusvastane
alarmsüsteem22Süüteandur23Kere juhtmoodul24Kere juhtmoodul25–26Pakiruumi pistikupesa (kui pole
pakiruumi kaitsmekarpi) (ainult
Sport-toureri puhul)
Pakiruumi kaitsmekarp
3-ukseline luukpära, 5-ukseline
luukpära
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
Sport-tourer Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.Keerata kate alla ja eemaldada.
Eemaldada kate.

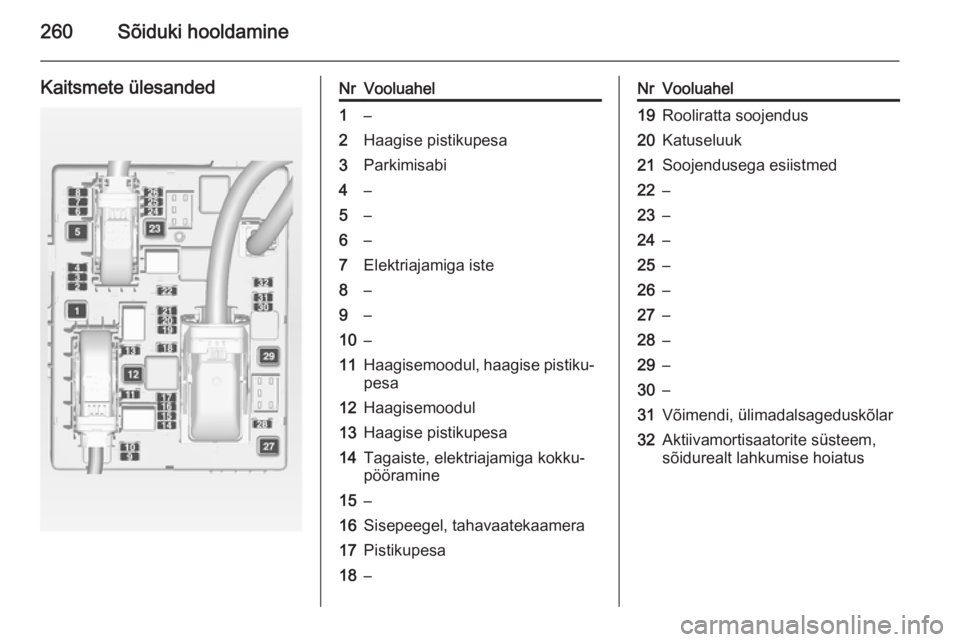

260Sõiduki hooldamine
Kaitsmete ülesandedNrVooluahel1–2Haagise pistikupesa3Parkimisabi4–5–6–7Elektriajamiga iste8–9–10–11Haagisemoodul, haagise pistiku‐pesa12Haagisemoodul13Haagise pistikupesa14Tagaiste, elektriajamiga kokku‐
pööramine15–16Sisepeegel, tahavaatekaamera17Pistikupesa18–NrVooluahel19Rooliratta soojendus20Katuseluuk21Soojendusega esiistmed22–23–24–25–26–27–28–29–30–31Võimendi, ülimadalsageduskõlar32Aktiivamortisaatorite süsteem,
sõidurealt lahkumise hoiatus

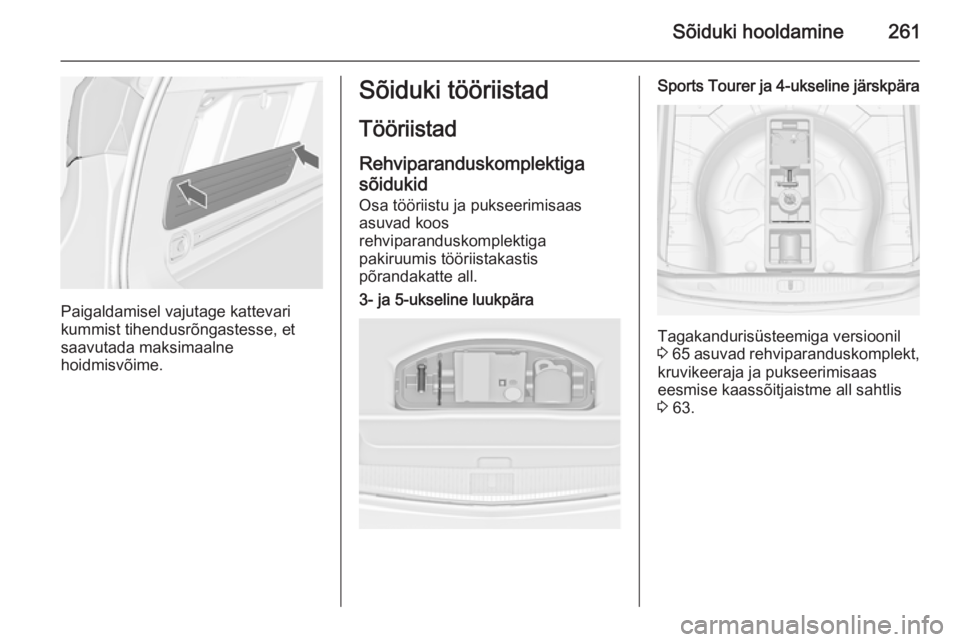

Sõiduki hooldamine261
Paigaldamisel vajutage kattevari
kummist tihendusrõngastesse, et
saavutada maksimaalne
hoidmisvõime.
Sõiduki tööriistad
Tööriistad Rehviparanduskomplektiga
sõidukid Osa tööriistu ja pukseerimisaas
asuvad koos
rehviparanduskomplektiga
pakiruumis tööriistakastis
põrandakatte all.3- ja 5-ukseline luukpäraSports Tourer ja 4-ukseline järskpära
Tagakandurisüsteemiga versioonil
3 65 asuvad rehviparanduskomplekt,
kruvikeeraja ja pukseerimisaas
eesmise kaassõitjaistme all sahtlis
3 63.

262Sõiduki hooldamine

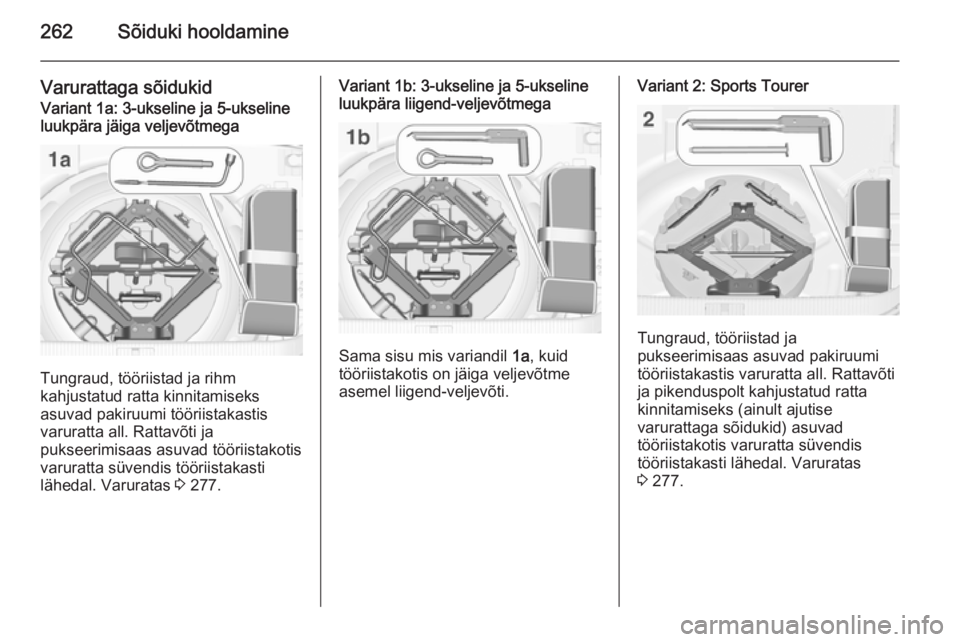

Varurattaga sõidukidVariant 1a: 3-ukseline ja 5-ukseline
luukpära jäiga veljevõtmega
Tungraud, tööriistad ja rihm
kahjustatud ratta kinnitamiseks
asuvad pakiruumi tööriistakastis
varuratta all. Rattavõti ja
pukseerimisaas asuvad tööriistakotis
varuratta süvendis tööriistakasti
lähedal. Varuratas 3 277.
Variant 1b: 3-ukseline ja 5-ukseline
luukpära liigend-veljevõtmega
Sama sisu mis variandil 1a, kuid
tööriistakotis on jäiga veljevõtme
asemel liigend-veljevõti.
Variant 2: Sports Tourer
Tungraud, tööriistad ja
pukseerimisaas asuvad pakiruumi
tööriistakastis varuratta all. Rattavõti
ja pikenduspolt kahjustatud ratta
kinnitamiseks (ainult ajutise
varurattaga sõidukid) asuvad
tööriistakotis varuratta süvendis
tööriistakasti lähedal. Varuratas
3 277.

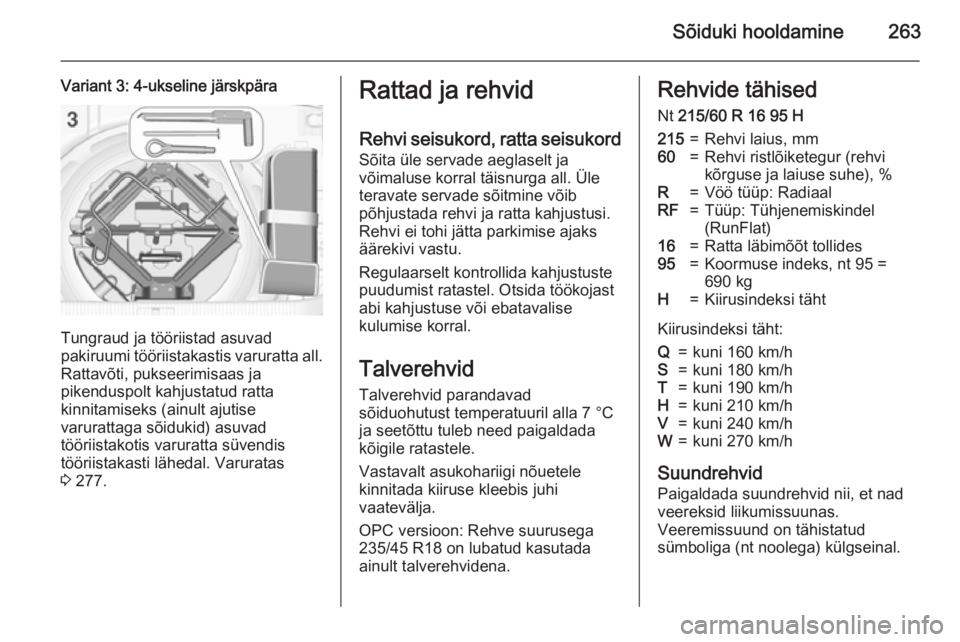

Sõiduki hooldamine263
Variant 3: 4-ukseline järskpära
Tungraud ja tööriistad asuvad
pakiruumi tööriistakastis varuratta all. Rattavõti, pukseerimisaas ja
pikenduspolt kahjustatud ratta
kinnitamiseks (ainult ajutise
varurattaga sõidukid) asuvad
tööriistakotis varuratta süvendis
tööriistakasti lähedal. Varuratas
3 277.
Rattad ja rehvid
Rehvi seisukord, ratta seisukordSõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Regulaarselt kontrollida kahjustuste
puudumist ratastel. Otsida töökojast
abi kahjustuse või ebatavalise
kulumise korral.
Talverehvid
Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitada kiiruse kleebis juhi
vaatevälja.
OPC versioon: Rehve suurusega
235/45 R18 on lubatud kasutada
ainult talverehvidena.Rehvide tähised
Nt 215/60 R 16 95 H215=Rehvi laius, mm60=Rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R=Vöö tüüp: RadiaalRF=Tüüp: Tühjenemiskindel
(RunFlat)16=Ratta läbimõõt tollides95=Koormuse indeks, nt 95 =
690 kgH=Kiirusindeksi täht
Kiirusindeksi täht:
Q=kuni 160 km/hS=kuni 180 km/hT=kuni 190 km/hH=kuni 210 km/hV=kuni 240 km/hW=kuni 270 km/h
Suundrehvid
Paigaldada suundrehvid nii, et nad
veereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.

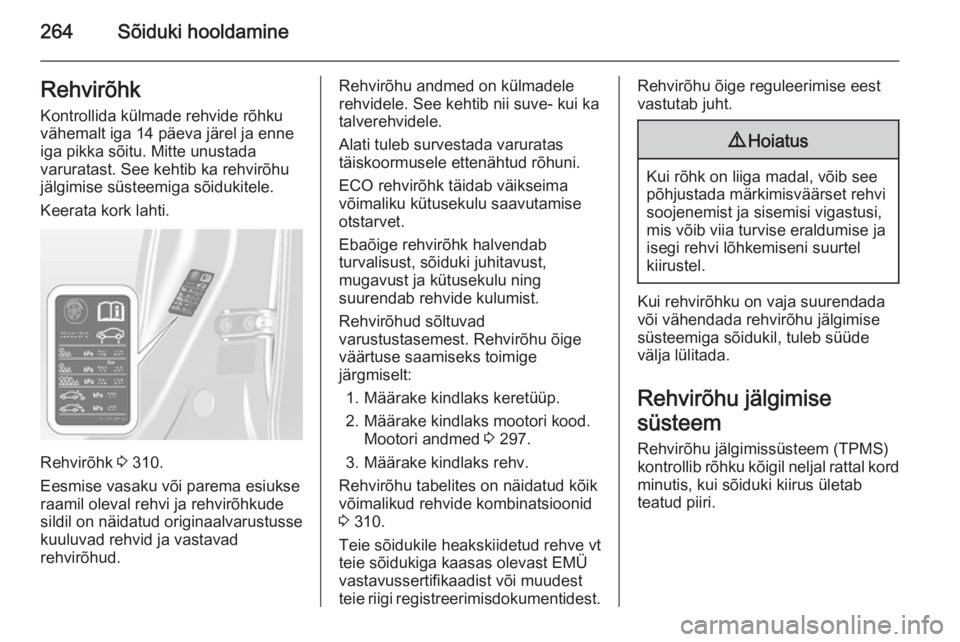

264Sõiduki hooldamineRehvirõhkKontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Mitte unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Keerata kork lahti.
Rehvirõhk 3 310.
Eesmise vasaku või parema esiukse
raamil oleval rehvi ja rehvirõhkude
sildil on näidatud originaalvarustusse
kuuluvad rehvid ja vastavad
rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Alati tuleb survestada varuratas
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise
otstarvet.
Ebaõige rehvirõhk halvendab
turvalisust, sõiduki juhitavust,
mugavust ja kütusekulu ning
suurendab rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks keretüüp.
2. Määrake kindlaks mootori kood. Mootori andmed 3 297.
3. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 310.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest teie riigi registreerimisdokumentidest.Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
Kui rehvirõhku on vaja suurendada
või vähendada rehvirõhu jälgimise
süsteemiga sõidukil, tuleb süüde
välja lülitada.
Rehvirõhu jälgimise
süsteem Rehvirõhu jälgimissüsteem (TPMS)
kontrollib rõhku kõigil neljal rattal kord minutis, kui sõiduki kiirus ületab
teatud piiri.

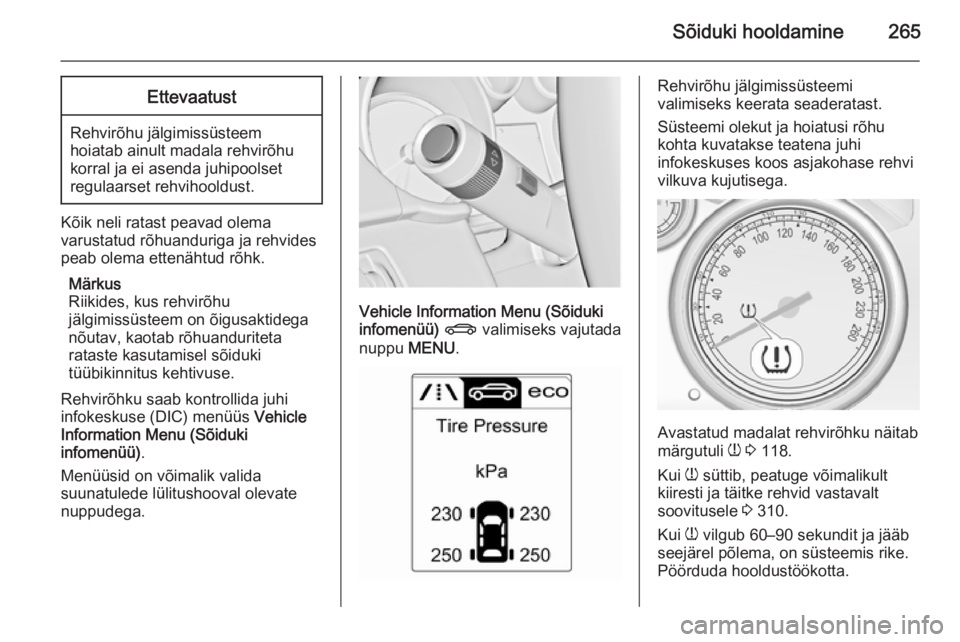

Sõiduki hooldamine265Ettevaatust
Rehvirõhu jälgimissüsteemhoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
tüübikinnitus kehtivuse.
Rehvirõhku saab kontrollida juhi
infokeskuse (DIC) menüüs Vehicle
Information Menu (Sõiduki
infomenüü) .
Menüüsid on võimalik valida
suunatulede lülitushooval olevate nuppudega.
Vehicle Information Menu (Sõiduki
infomenüü) X valimiseks vajutada
nuppu MENU.
Rehvirõhu jälgimissüsteemi
valimiseks keerata seaderatast.
Süsteemi olekut ja hoiatusi rõhu
kohta kuvatakse teatena juhi
infokeskuses koos asjakohase rehvi vilkuva kujutisega.
Avastatud madalat rehvirõhku näitab
märgutuli w 3 118.
Kui w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 310.
Kui w vilgub 60–90 sekundit ja jääb
seejärel põlema, on süsteemis rike. Pöörduda hooldustöökotta.

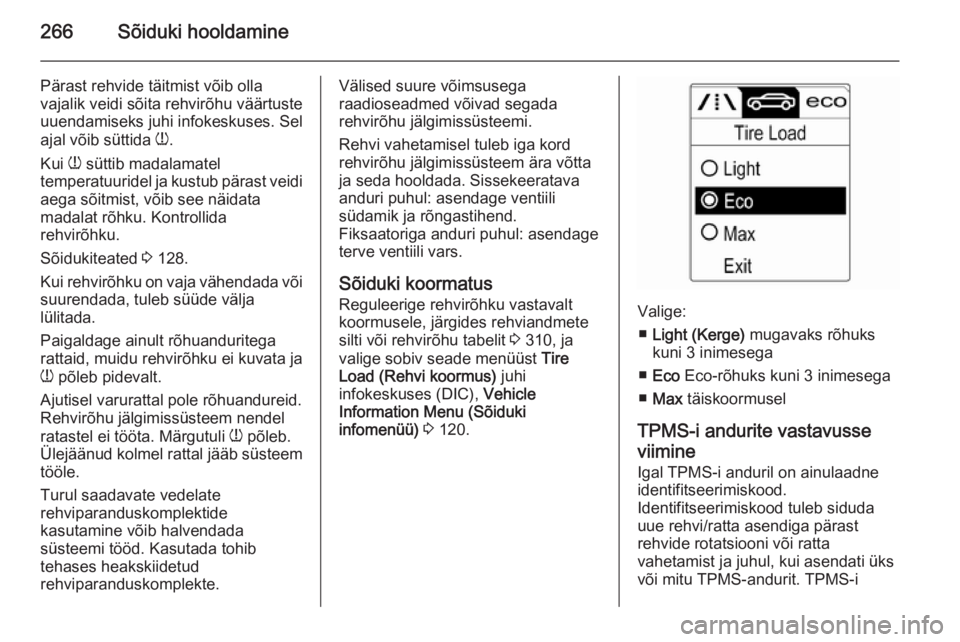

266Sõiduki hooldamine
Pärast rehvide täitmist võib olla
vajalik veidi sõita rehvirõhu väärtuste
uuendamiseks juhi infokeskuses. Sel
ajal võib süttida w.
Kui w süttib madalamatel
temperatuuridel ja kustub pärast veidi
aega sõitmist, võib see näidata
madalat rõhku. Kontrollida
rehvirõhku.
Sõidukiteated 3 128.
Kui rehvirõhku on vaja vähendada või suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, muidu rehvirõhku ei kuvata ja
w põleb pidevalt.
Ajutisel varurattal pole rõhuandureid.
Rehvirõhu jälgimissüsteem nendel
ratastel ei tööta. Märgutuli w põleb.
Ülejäänud kolmel rattal jääb süsteem
tööle.
Turul saadavate vedelate
rehviparanduskomplektide
kasutamine võib halvendada
süsteemi tööd. Kasutada tohib
tehases heakskiidetud
rehviparanduskomplekte.Välised suure võimsusega
raadioseadmed võivad segada
rehvirõhu jälgimissüsteemi.
Rehvi vahetamisel tuleb iga kord
rehvirõhu jälgimissüsteem ära võtta
ja seda hooldada. Sissekeeratava
anduri puhul: asendage ventiili
südamik ja rõngastihend.
Fiksaatoriga anduri puhul: asendage
terve ventiili vars.
Sõiduki koormatus
Reguleerige rehvirõhku vastavalt
koormusele, järgides rehviandmete
silti või rehvirõhu tabelit 3 310, ja
valige sobiv seade menüüst Tire
Load (Rehvi koormus) juhi
infokeskuses (DIC), Vehicle
Information Menu (Sõiduki
infomenüü) 3 120.
Valige:
■ Light (Kerge) mugavaks rõhuks
kuni 3 inimesega
■ Eco Eco-rõhuks kuni 3 inimesega
■ Max täiskoormusel
TPMS-i andurite vastavusse viimine
Igal TPMS-i anduril on ainulaadne
identifitseerimiskood.
Identifitseerimiskood tuleb siduda
uue rehvi/ratta asendiga pärast
rehvide rotatsiooni või ratta
vahetamist ja juhul, kui asendati üks
või mitu TPMS-andurit. TPMS-i

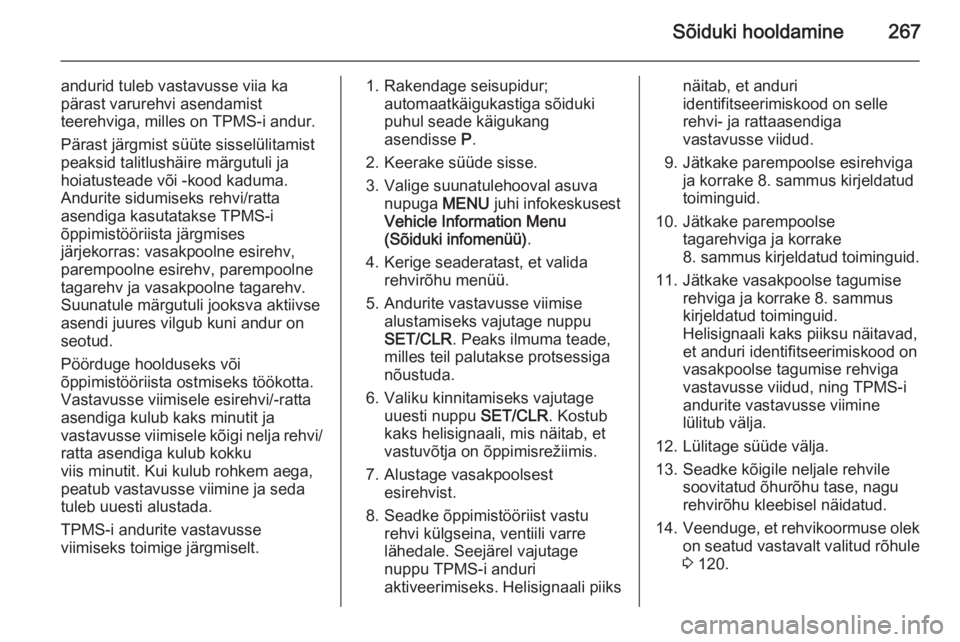

Sõiduki hooldamine267
andurid tuleb vastavusse viia ka
pärast varurehvi asendamist
teerehviga, milles on TPMS-i andur.
Pärast järgmist süüte sisselülitamist peaksid talitlushäire märgutuli ja
hoiatusteade või -kood kaduma.
Andurite sidumiseks rehvi/ratta
asendiga kasutatakse TPMS-i
õppimistööriista järgmises
järjekorras: vasakpoolne esirehv,
parempoolne esirehv, parempoolne
tagarehv ja vasakpoolne tagarehv.
Suunatule märgutuli jooksva aktiivse
asendi juures vilgub kuni andur on
seotud.
Pöörduge hoolduseks või
õppimistööriista ostmiseks töökotta.
Vastavusse viimisele esirehvi/-ratta
asendiga kulub kaks minutit ja
vastavusse viimisele kõigi nelja rehvi/ ratta asendiga kulub kokku
viis minutit. Kui kulub rohkem aega,
peatub vastavusse viimine ja seda tuleb uuesti alustada.
TPMS-i andurite vastavusse
viimiseks toimige järgmiselt.1. Rakendage seisupidur; automaatkäigukastiga sõiduki
puhul seade käigukang
asendisse P.
2. Keerake süüde sisse.
3. Valige suunatulehooval asuva nupuga MENU juhi infokeskusest
Vehicle Information Menu
(Sõiduki infomenüü) .
4. Kerige seaderatast, et valida rehvirõhu menüü.
5. Andurite vastavusse viimise alustamiseks vajutage nuppu
SET/CLR . Peaks ilmuma teade,
milles teil palutakse protsessiga
nõustuda.
6. Valiku kinnitamiseks vajutage uuesti nuppu SET/CLR. Kostub
kaks helisignaali, mis näitab, et
vastuvõtja on õppimisrežiimis.
7. Alustage vasakpoolsest esirehvist.
8. Seadke õppimistööriist vastu rehvi külgseina, ventiili varre
lähedale. Seejärel vajutage
nuppu TPMS-i anduri
aktiveerimiseks. Helisignaali piiksnäitab, et anduri
identifitseerimiskood on selle
rehvi- ja rattaasendiga
vastavusse viidud.
9. Jätkake parempoolse esirehviga ja korrake 8. sammus kirjeldatud
toiminguid.
10. Jätkake parempoolse tagarehviga ja korrake
8. sammus kirjeldatud toiminguid.
11. Jätkake vasakpoolse tagumise rehviga ja korrake 8. sammus
kirjeldatud toiminguid.
Helisignaali kaks piiksu näitavad,
et anduri identifitseerimiskood on
vasakpoolse tagumise rehviga
vastavusse viidud, ning TPMS-i
andurite vastavusse viimine
lülitub välja.
12. Lülitage süüde välja.
13. Seadke kõigile neljale rehvile soovitatud õhurõhu tase, nagu
rehvirõhu kleebisel näidatud.
14. Veenduge, et rehvikoormuse olek
on seatud vastavalt valitud rõhule 3 120.

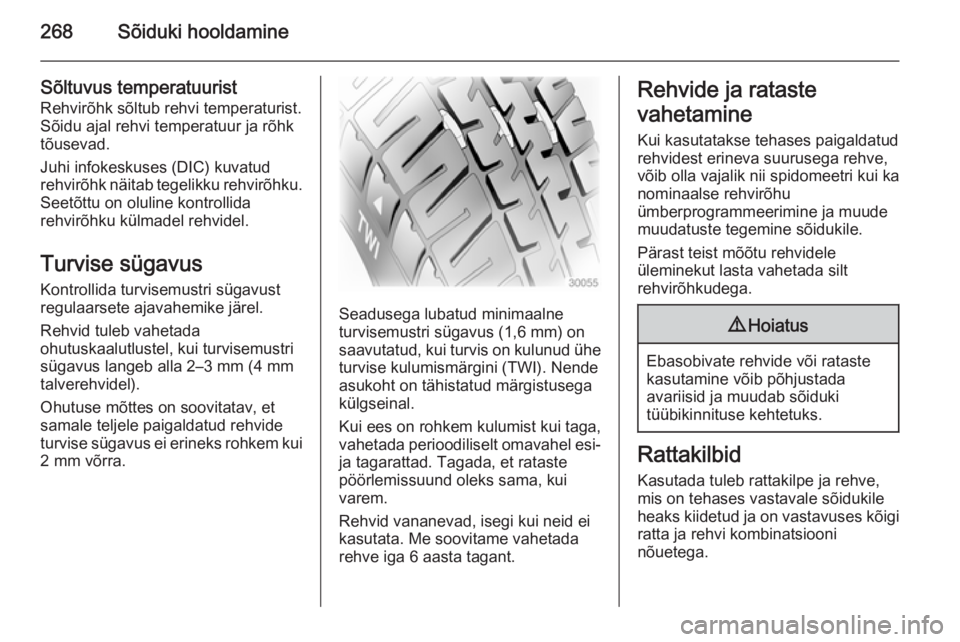

268Sõiduki hooldamine
Sõltuvus temperatuuristRehvirõhk sõltub rehvi temperaturist.
Sõidu ajal rehvi temperatuur ja rõhk
tõusevad.
Juhi infokeskuses (DIC) kuvatud
rehvirõhk näitab tegelikku rehvirõhku.
Seetõttu on oluline kontrollida
rehvirõhku külmadel rehvidel.
Turvise sügavus Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.
Rehvid tuleb vahetada
ohutuskaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse mõttes on soovitatav, et
samale teljele paigaldatud rehvide
turvise sügavus ei erineks rohkem kui 2 mm võrra.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada perioodiliselt omavahel esi-
ja tagarattad. Tagada, et rataste
pöörlemissuund oleks sama, kui
varem.
Rehvid vananevad, isegi kui neid ei
kasutata. Me soovitame vahetada
rehve iga 6 aasta tagant.
Rehvide ja rataste
vahetamine
Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri kui ka
nominaalse rehvirõhu
ümberprogrammeerimine ja muude muudatuste tegemine sõidukile.
Pärast teist mõõtu rehvidele
üleminekut lasta vahetada silt
rehvirõhkudega.9 Hoiatus
Ebasobivate rehvide või rataste
kasutamine võib põhjustada
avariisid ja muudab sõiduki
tüübikinnituse kehtetuks.
Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on tehases vastavale sõidukile
heaks kiidetud ja on vastavuses kõigi
ratta ja rehvi kombinatsiooni
nõuetega.
