OPEL ASTRA J 2015 Používateľská príručka (in Slovak)

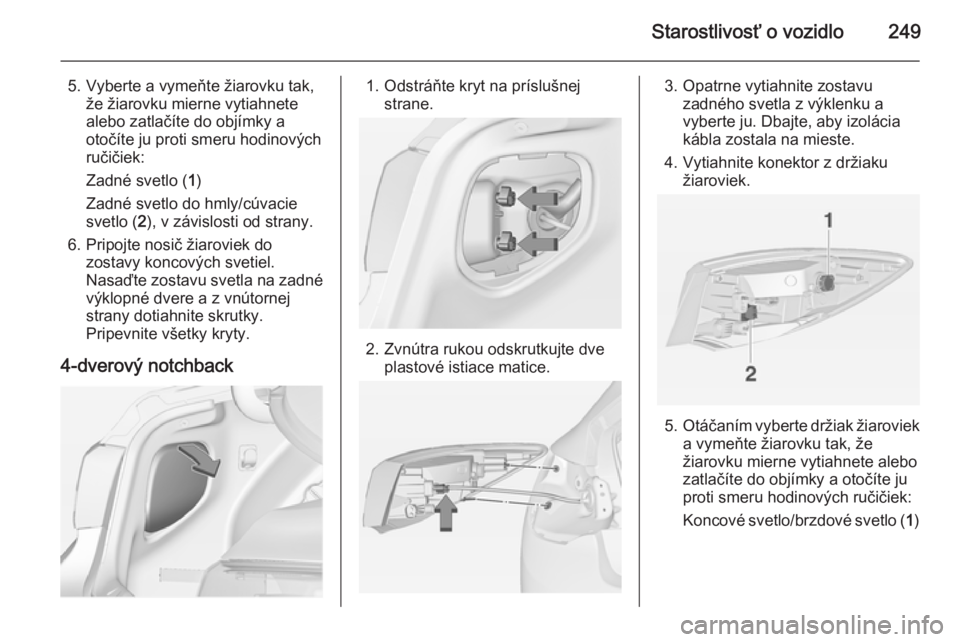

Starostlivosť o vozidlo249
5. Vyberte a vymeňte žiarovku tak,že žiarovku mierne vytiahnete
alebo zatlačíte do objímky a
otočíte ju proti smeru hodinových
ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
6. Pripojte nosič žiaroviek do zostavy koncových svetiel.
Nasaďte zostavu svetla na zadné
výklopné dvere a z vnútornej
strany dotiahnite skrutky.
Pripevnite všetky kryty.
4-dverový notchback1. Odstráňte kryt na príslušnej strane.
2. Zvnútra rukou odskrutkujte dveplastové istiace matice.
3. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Vytiahnite konektor z držiaku žiaroviek.
5.Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)

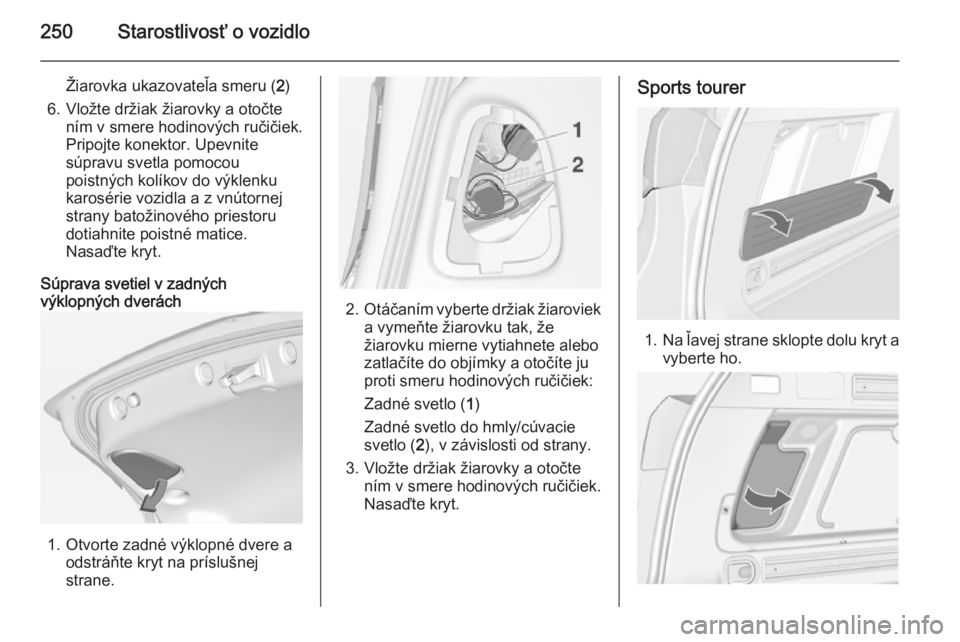

250Starostlivosť o vozidlo
Žiarovka ukazovateľa smeru (2)
6. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Pripojte konektor. Upevnite
súpravu svetla pomocou
poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite poistné matice.
Nasaďte kryt.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte kryt na príslušnej
strane.
2. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
3. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
Nasaďte kryt.
Sports tourer
1. Na ľavej strane sklopte dolu kryt a
vyberte ho.

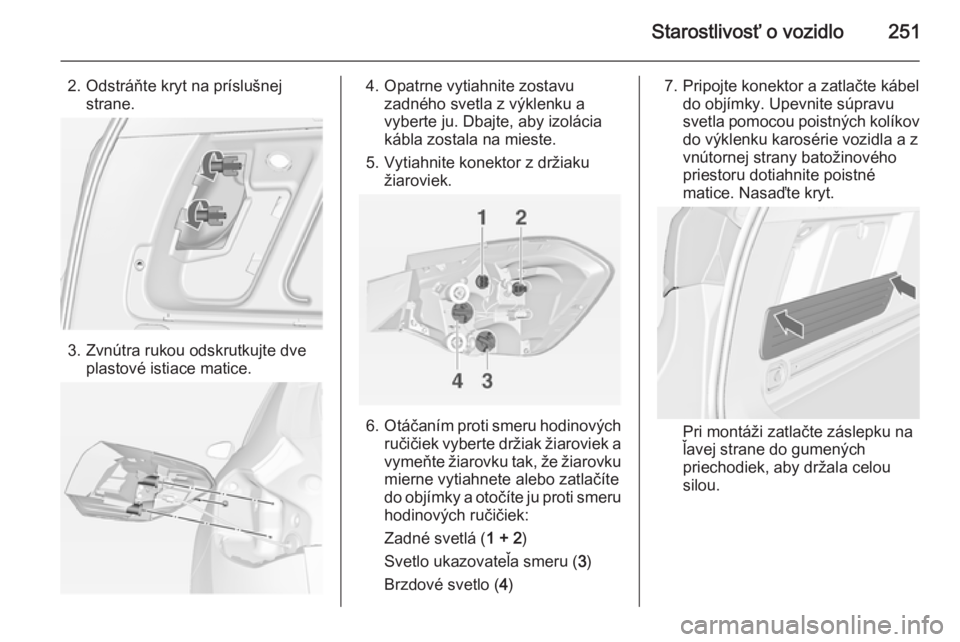

Starostlivosť o vozidlo251
2. Odstráňte kryt na príslušnejstrane.
3. Zvnútra rukou odskrutkujte dve plastové istiace matice.
4. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
5. Vytiahnite konektor z držiaku žiaroviek.
6.Otáčaním proti smeru hodinových
ručičiek vyberte držiak žiaroviek a
vymeňte žiarovku tak, že žiarovku mierne vytiahnete alebo zatlačíte
do objímky a otočíte ju proti smeru hodinových ručičiek:
Zadné svetlá ( 1 + 2)
Svetlo ukazovateľa smeru ( 3)
Brzdové svetlo ( 4)
7. Pripojte konektor a zatlačte kábel
do objímky. Upevnite súpravu
svetla pomocou poistných kolíkov
do výklenku karosérie vozidla a z
vnútornej strany batožinového
priestoru dotiahnite poistné matice. Nasaďte kryt.
Pri montáži zatlačte záslepku na
ľavej strane do gumených
priechodiek, aby držala celou
silou.

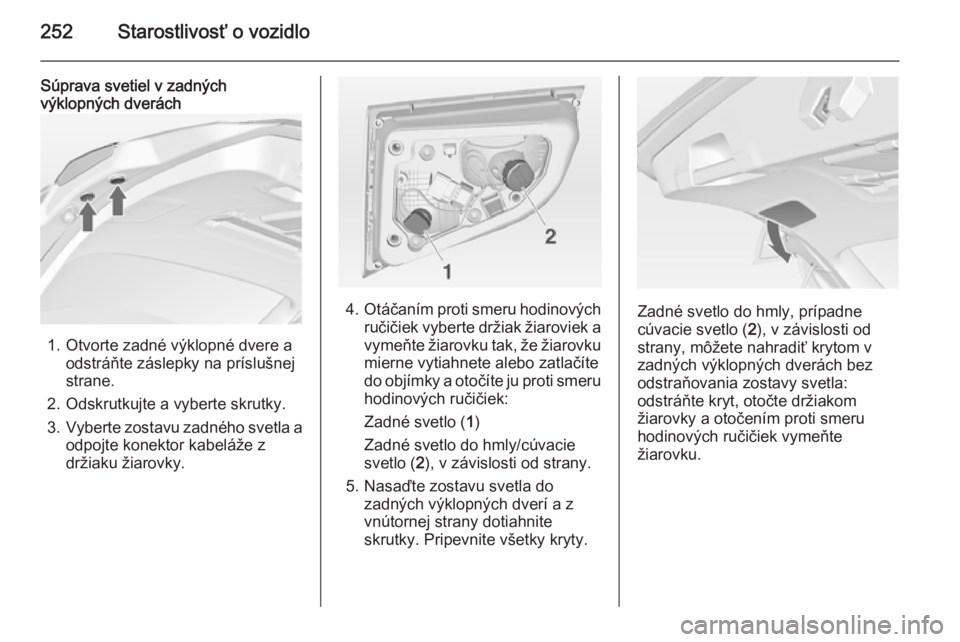

252Starostlivosť o vozidlo
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte záslepky na príslušnej
strane.
2. Odskrutkujte a vyberte skrutky.
3. Vyberte zostavu zadného svetla a
odpojte konektor kabeláže z
držiaku žiarovky.
4. Otáčaním proti smeru hodinových
ručičiek vyberte držiak žiaroviek a vymeňte žiarovku tak, že žiarovku
mierne vytiahnete alebo zatlačíte
do objímky a otočíte ju proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
5. Nasaďte zostavu svetla do zadných výklopných dverí a z
vnútornej strany dotiahnite
skrutky. Pripevnite všetky kryty.Zadné svetlo do hmly, prípadne
cúvacie svetlo ( 2), v závislosti od
strany, môžete nahradiť krytom v
zadných výklopných dverách bez
odstraňovania zostavy svetla:
odstráňte kryt, otočte držiakom
žiarovky a otočením proti smeru
hodinových ručičiek vymeňte
žiarovku.

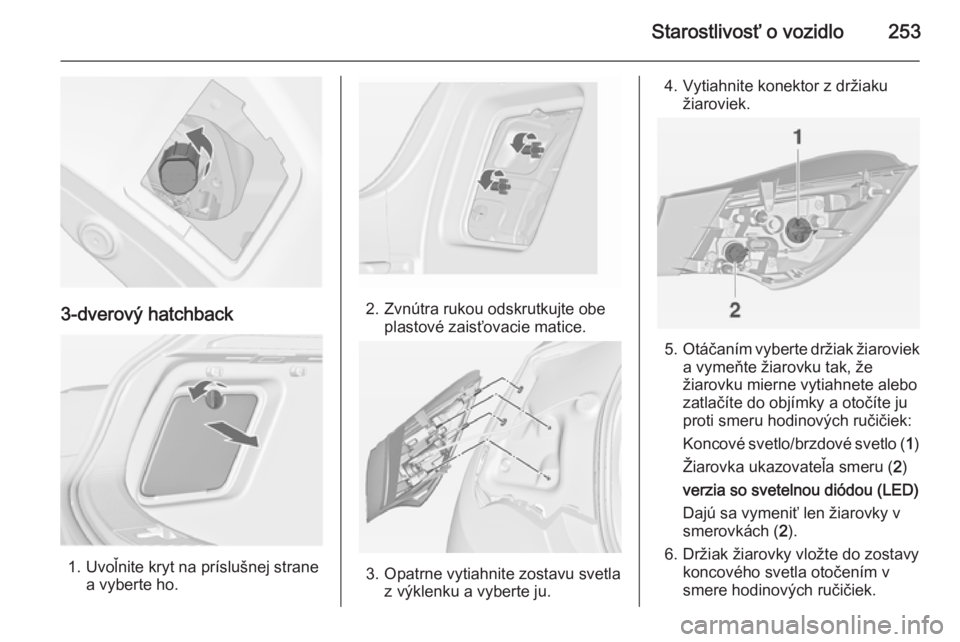

Starostlivosť o vozidlo253
3-dverový hatchback
1. Uvoľnite kryt na príslušnej stranea vyberte ho.
2. Zvnútra rukou odskrutkujte obeplastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Vytiahnite konektor z držiakužiaroviek.
5. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Koncové svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
verzia so svetelnou diódou (LED) Dajú sa vymeniť len žiarovky v
smerovkách ( 2).
6. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.

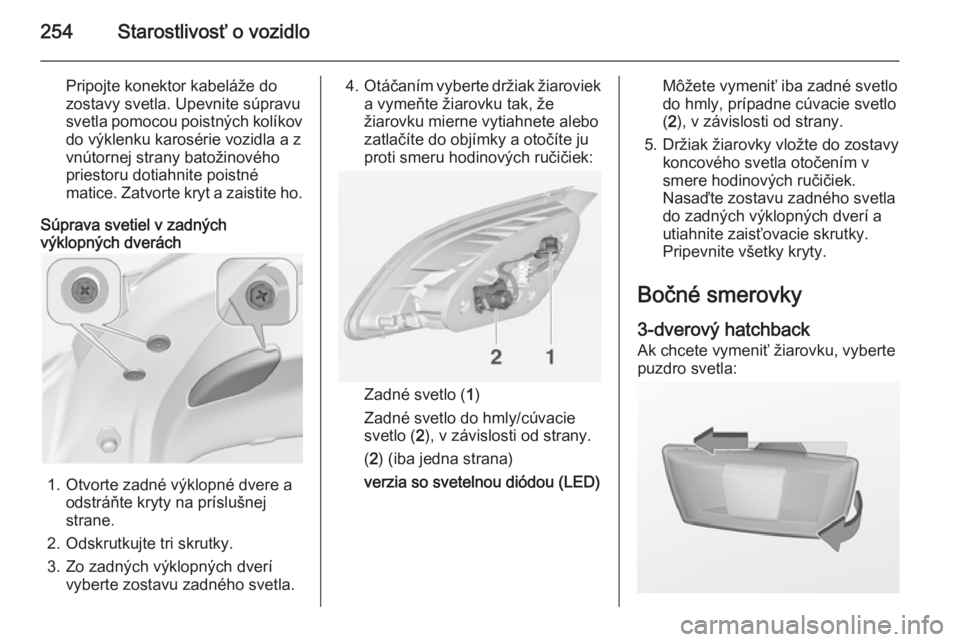

254Starostlivosť o vozidlo
Pripojte konektor kabeláže do
zostavy svetla. Upevnite súpravu
svetla pomocou poistných kolíkov do výklenku karosérie vozidla a z
vnútornej strany batožinového
priestoru dotiahnite poistné
matice. Zatvorte kryt a zaistite ho.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a
odstráňte kryty na príslušnej
strane.
2. Odskrutkujte tri skrutky.
3. Zo zadných výklopných dverí vyberte zostavu zadného svetla.
4. Otáčaním vyberte držiak žiaroviek
a vymeňte žiarovku tak, že
žiarovku mierne vytiahnete alebo
zatlačíte do objímky a otočíte ju
proti smeru hodinových ručičiek:
Zadné svetlo ( 1)
Zadné svetlo do hmly/cúvacie
svetlo ( 2), v závislosti od strany.
( 2 ) (iba jedna strana)
verzia so svetelnou diódou (LED)
Môžete vymeniť iba zadné svetlo
do hmly, prípadne cúvacie svetlo
( 2 ), v závislosti od strany.
5. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Nasaďte zostavu zadného svetla
do zadných výklopných dverí a
utiahnite zaisťovacie skrutky.
Pripevnite všetky kryty.
Bočné smerovky
3-dverový hatchback
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:

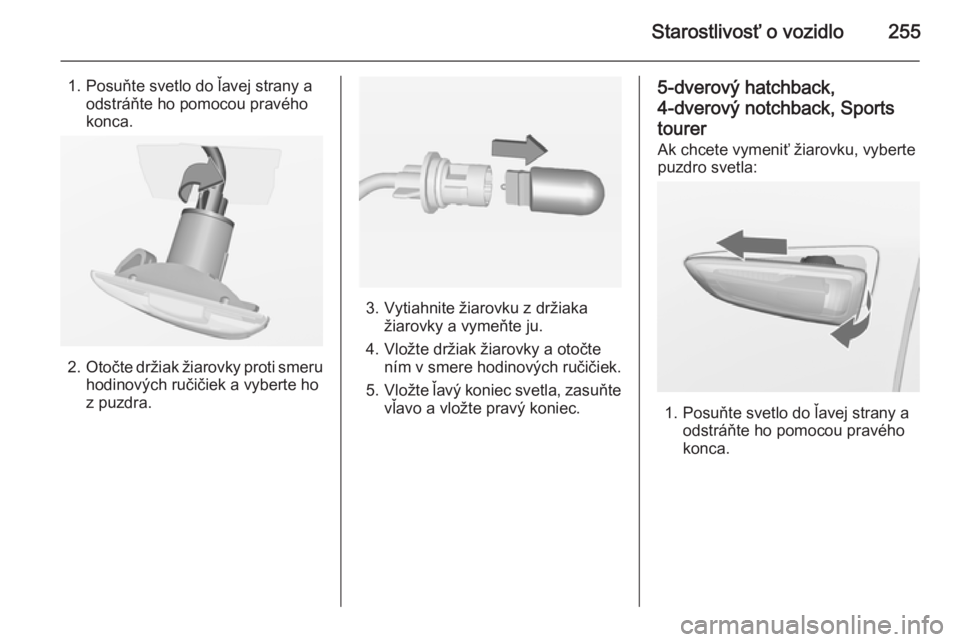

Starostlivosť o vozidlo255
1. Posuňte svetlo do ľavej strany aodstráňte ho pomocou pravého
konca.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
5-dverový hatchback,
4-dverový notchback, Sports
tourer Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.

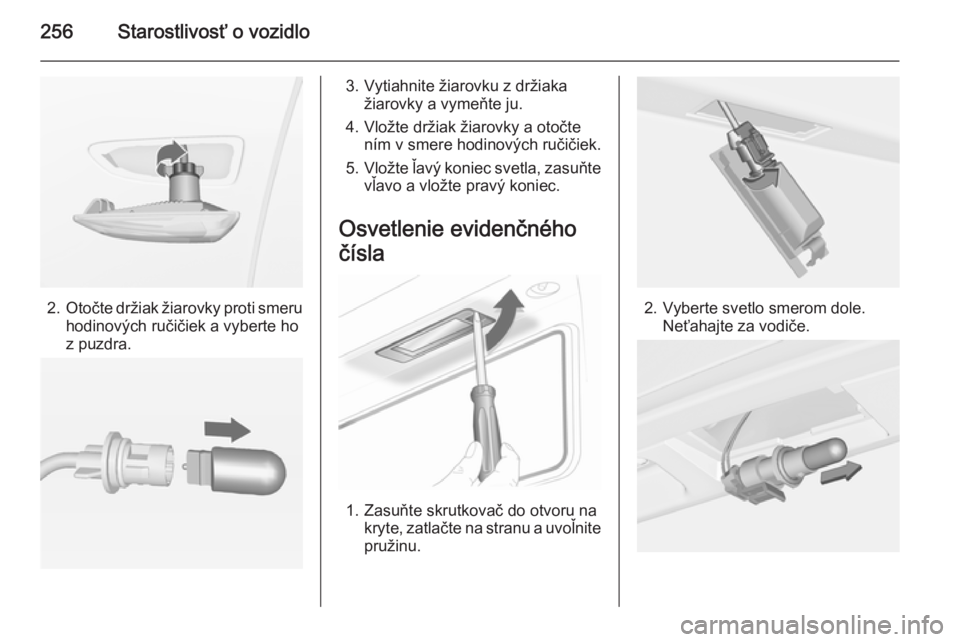

256Starostlivosť o vozidlo
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.

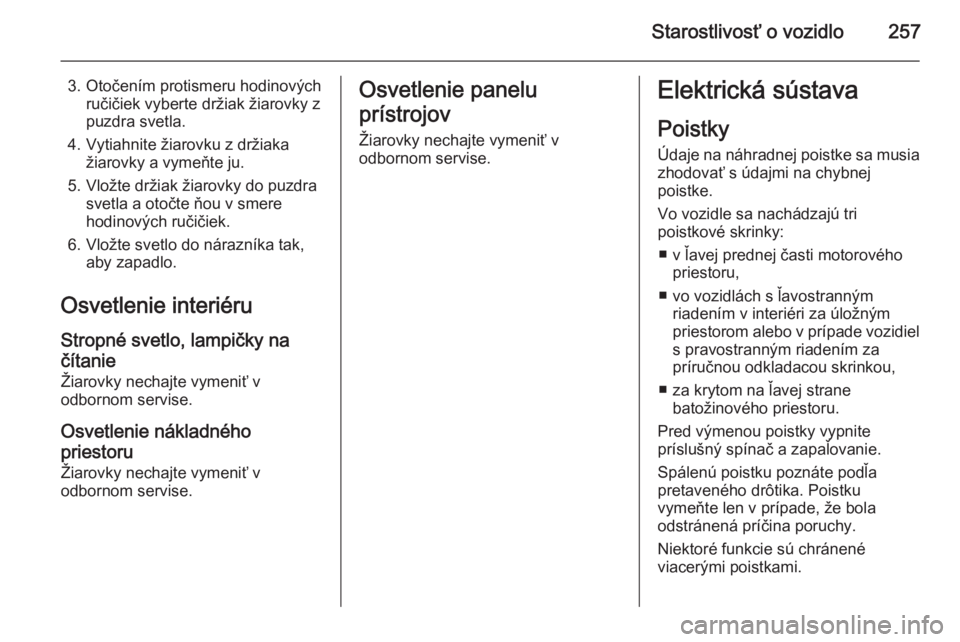

Starostlivosť o vozidlo257
3. Otočením protismeru hodinovýchručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného
priestoru
Žiarovky nechajte vymeniť v
odbornom servise.Osvetlenie panelu
prístrojov Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru,
■ vo vozidlách s ľavostranným riadením v interiéri za úložným
priestorom alebo v prípade vozidiel
s pravostranným riadením za
príručnou odkladacou skrinkou,
■ za krytom na ľavej strane batožinového priestoru.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.

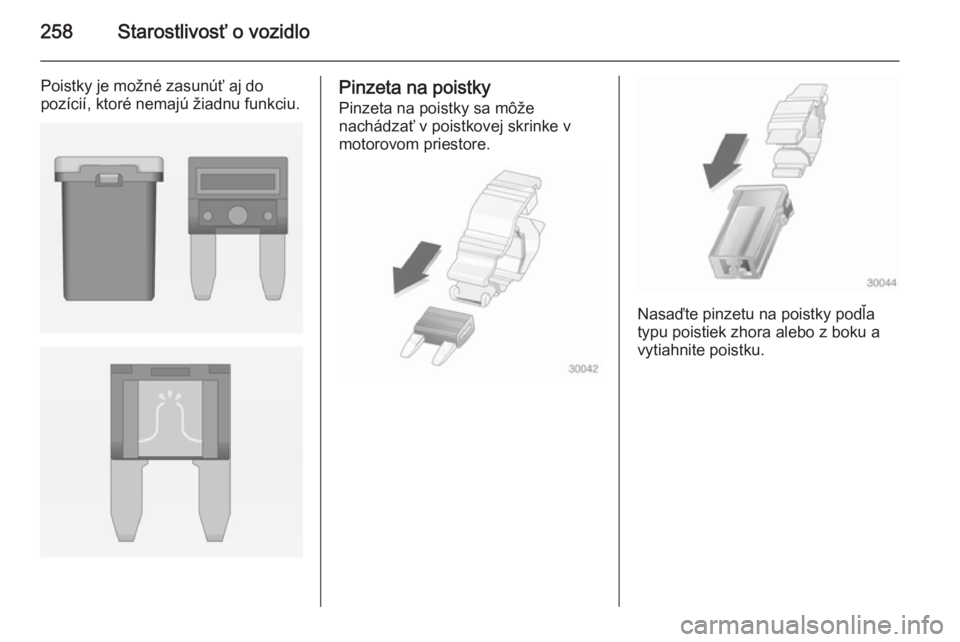

258Starostlivosť o vozidlo
Poistky je možné zasunúť aj do
pozícií, ktoré nemajú žiadnu funkciu.Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
