Sürüş ve kullanım209
Park yeri ararken, D tuşuna
yaklaşık bir saniye basarak sistemin
etkinleştirilmesi gerekir.
Sistemin etkinleştirilebilmesi için hızın en fazla 30 km/saat olması
gerekir ve sistemin park yeri araması
için de hızın en fazla 30 km/saat
olması gerekir.
Araç ve park edilmiş otomobillerin
sırası arasındaki müsaade edilen
mesafe en fazla 1,8 metre'dir.
Çalışma prensibi
Araç park halindeki otomobillerin
yanından geçerken gelişmiş park
desteği sistemi uygun bir park yeri
aramaya başlar. Uygun bir park yeri bulunduğunda, Sürücü Bilgi Sistemi
(Driver Information Center) ekranında bir görsel geribildirim ve akustik sinyalverilir.
Bir park yeri önerildikten sonra sürücü
10 metre içinde aracı durdurmazsa,
sistem başka bir uygun park yeri
aramaya başlar.
"Dur" mesajı verildikten sonra
10 metrelik bir mesafede araç sürücü
tarafından durdurulursa, sistemin
park önerisi kabul edilmiş olur. Sistem
park boşluğu için uygun olan en
uygun manevraları hesaplar. Daha
sonra, detaylı talimatlar vererek
sürücüyü park boşluğuna yönlendirir.
Ekranda gösterilen talimatlar:
■ aracın saatte 30 km'den daha hızlı sürüldüğüne dair bilgi,
■ bir park yeri tespit edildiğinde, aracı
durdurma talebi,
■ park manevrası esnasında sürüş istikameti,
■ park esnasında direksiyon simidinin konumu,
■ bazı talimatlar için ilerleme çubuğu görüntülenir.

210Sürüş ve kullanım
Başarılı bir park etme manevrası, Sonkonum sembolü ile gösterilir.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu belirtir.
Park yönünün değiştirilmesi
Sistem varsayılan olarak ön yolcu
tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü
tarafındaki park yerlerini tespit etmek
için, arama süresince sürücü
tarafındaki dönüş sinyalini yakın.
Dönüş sinyali kapanır kapanmaz, sistem yeniden ön yolcu tarafındaki
park yerlerini aramaya başlar.
Görüntü öncelikleri
Gelişmiş park desteğini
etkinleştirdikten sonra, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir.
Sürücü bilgi sistemindeki gelişmiş
park desteği göstergesi daha yüksek
öncelikli araç mesajları tarafından engellenebilir. Dönüş sinyali
kolundaki SET/CLR düğmesine
basarak mesaj onaylandıktan sonra,
gelişmiş park desteği talimatları
yeniden görünür ve park etme
manevrasına devam edilebilir.
Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
■ gelişmiş park desteği ve ön-arka park asistanı devredeyse D
düğmesine kısa süreli basış
■ gelişmiş park desteği devredeyse D düğmesine uzun süreli basış■ park etme manevrası başarıyla
sonlandırıldığında
■ araç saatte 30 km'den daha hızlı sürüldüğünde
■ kontağı kapatıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu sürücü bilgi sistemindeki
Park etme devre dışı ile
görüntülenecektir.
Arıza
Şu durumlarda sürücü bilgi
sisteminde bir mesaj görüntülenir:
■ sistemde bir arıza olduğunda
■ sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında
■ sistem çalışmadığında
Park etme talimatları esnasında bir
nesne algılanırsa, sürücü bilgi
sisteminde Dur görüntülenir. Park
etmeye devam etmek için nesneyi
ortadan kaldırınız. Nesne
kaldırılmazsa, sistem devre dışı

Sürüş ve kullanım211
kalacaktır. Yeni bir park yeri aramak
için D tuşuna yaklaşık bir saniye
basarak sistemi aktif hale getirin.
Park asistanı sistemleri ile ilgili temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi,
Bilgi Ekranı'ndaki ayarlar
değiştirilerek devreye sokulabilir
veya devreden çıkarılabilir. Bir
römork kaplini bağlıysa, menüden
seçilmelidir.
Araç ayarlarının kişiselleştirilmesi
3 138.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden
çıkarmak için r veya D
düğmesine kısa süreli basın.

212Sürüş ve kullanım
Not
Kullanımdan sonra gelişmiş park
desteği bir kalibrasyon gerektirir.
Optimum park kılavuzu için, en az
35 km sürüş mesafesi, bir kaç dönüş
sayısı dahil, gereklidir.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun
sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
■ Yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar.
■ Yayalar, bisiklet sürücüleri veya hayvanlar.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi kehribar renginde yanıp sönmeye başlar.
Not
Geçen araç geçen araçtan en az 10
km/s daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmaz.
Yan kör nokta alarmı 10 km/saat ile
140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.

Sürüş ve kullanım213
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 138.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yakl. 3 metre bir bölgeyi kapsar. Bu bölge her bir yan aynadan
başlar ve arkaya doğru yaklaşık
3 metre bir mesafede uzanır. Bu
bölgenin yerden yüksekliği yakl.
0,5 metre ila 2 metre arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları, direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen araçlar tespit edilmez.
Arıza
Normal şartlar altında ara sıra
atlanmış alarmlar olabilir.Arka tamponun sağ veya sol köşesi çamur, pislik, kar, buz veya sulu karile kaplandığında, yan kör nokta
alarmı çalışmaz. Temizleme
talimatları 3 291.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir. Hata geçmiyorsa bir servis atölyesinden
yardım alın.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi

214Sürüş ve kullanım
Kamera arka kapağın tutamağına
monte edilmiştir ve görüş açısı
130°'dir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Fonksiyon, Bilgi Ekranındaki Settings (Ayarlar) menüsünden devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 138.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
Ekran ayarları
Parlaklık çok işlevli düğme üzerinde
bulunan yukarı/aşağı tuşları ile
ayarlanabilir.
Kontrast çok işlevli düğme üzerinde
bulunan sola/sağa tuşları ile
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.

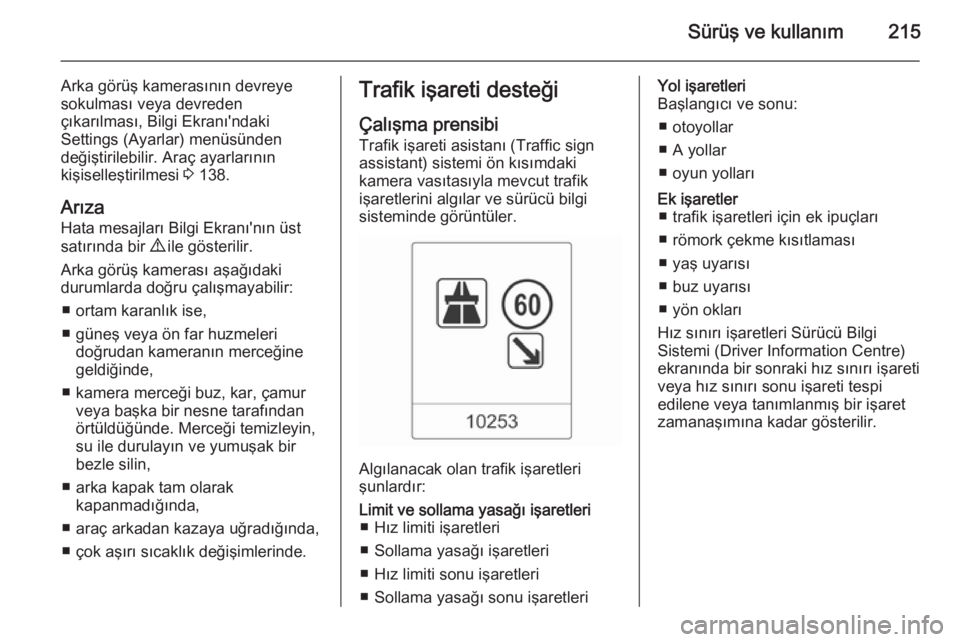

Sürüş ve kullanım215
Arka görüş kamerasının devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 138.
Arıza
Hata mesajları Bilgi Ekranı'nın üst
satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
■ ortam karanlık ise,
■ güneş veya ön far huzmeleri doğrudan kameranın merceğinegeldiğinde,
■ kamera merceği buz, kar, çamur veya başka bir nesne tarafından
örtüldüğünde. Merceği temizleyin,
su ile durulayın ve yumuşak bir
bezle silin,
■ arka kapak tam olarak kapanmadığında,
■ araç arkadan kazaya uğradığında,
■ çok aşırı sıcaklık değişimlerinde.Trafik işareti desteği
Çalışma prensibi
Trafik işareti asistanı (Traffic sign
assistant) sistemi ön kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ■ Hız limiti işaretleri
■ Sollama yasağı işaretleri
■ Hız limiti sonu işaretleri
■ Sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
■ otoyollar
■ A yollar
■ oyun yollarıEk işaretler ■ trafik işaretleri için ek ipuçları
■ römork çekme kısıtlaması
■ yaş uyarısı
■ buz uyarısı
■ yön okları
Hız sınırı işaretleri Sürücü Bilgi
Sistemi (Driver Information Centre)
ekranında bir sonraki hız sınırı işareti
veya hız sınırı sonu işareti tespi
edilene veya tanımlanmış bir işaret
zamanaşımına kadar gösterilir.

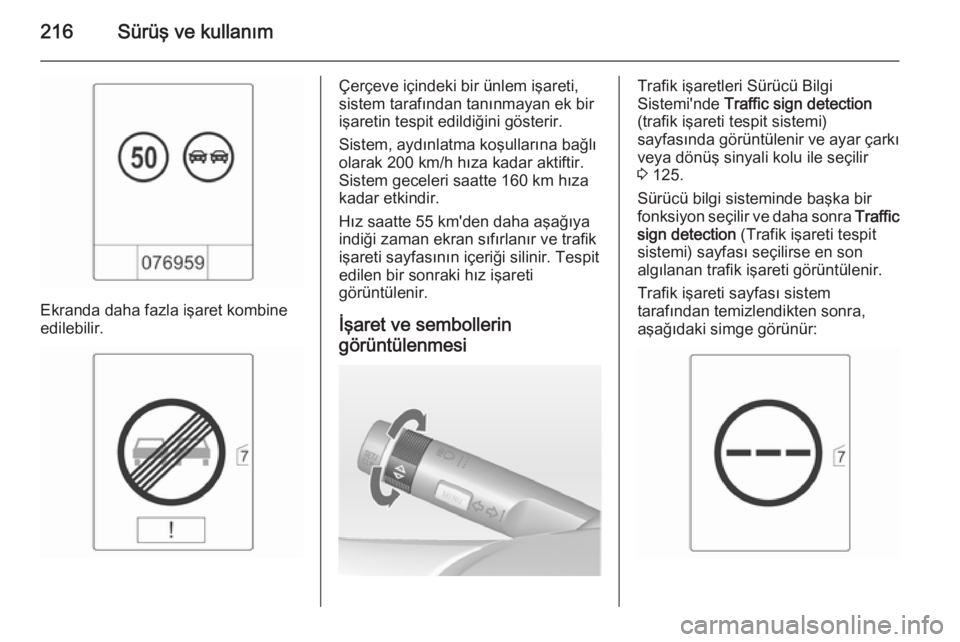

216Sürüş ve kullanım
Ekranda daha fazla işaret kombine
edilebilir.
Çerçeve içindeki bir ünlem işareti,
sistem tarafından tanınmayan ek bir
işaretin tespit edildiğini gösterir.
Sistem, aydınlatma koşullarına bağlı
olarak 200 km/h hıza kadar aktiftir.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
Hız saatte 55 km'den daha aşağıya
indiği zaman ekran sıfırlanır ve trafik
işareti sayfasının içeriği silinir. Tespit
edilen bir sonraki hız işareti
görüntülenir.
İşaret ve sembollerin
görüntülenmesiTrafik işaretleri Sürücü Bilgi
Sistemi'nde Traffic sign detection
(trafik işareti tespit sistemi)
sayfasında görüntülenir ve ayar çarkı veya dönüş sinyali kolu ile seçilir
3 125.
Sürücü bilgi sisteminde başka bir fonksiyon seçilir ve daha sonra Traffic
sign detection (Trafik işareti tespit
sistemi) sayfası seçilirse en son
algılanan trafik işareti görüntülenir.
Trafik işareti sayfası sistem
tarafından temizlendikten sonra,
aşağıdaki simge görünür:

Sürüş ve kullanım217
Trafik işaretleri sayfasının içeriği
sürüş esnasında dönüş sinyali
kolundaki SET/CLR düğmesine uzun
bir süre basılarak da silinebilir.
Pop-up (ayrı pencere)
fonksiyonu
Hız limitleri ve sollama yasağı işaretleri Sürücü Bilgi Sisteminin
(Driver Information Centre) her
sayfasında ayrı bir pencere (popup)
vasıtasıyla görüntülenir.
Pop-up (ayrı pencere) fonksiyonu,
trafik işareti sayfasında dönüş sinyali
kolu üzerindeki SET/CLR düğmesine
basılarak devre dışı bırakılabilir.
Ayar sayfası görüntülenince, Pop-up
(ayrı pencere) fonksiyonunu devre
dışı bırakmak için Kapalı şıkkını
seçin. Açık seçerek yeniden devreye
alındı. Kontak açıldığında, pop-up
(ayrı pencere) fonksiyonu devre
dışıdır.
Ayrı pencere (pop-up) gösterimi
sürücü bilgi sisteminde yaklaşık
8 saniye sürer.
Arıza
Aşağıdaki durumlarda trafik işareti
asistanı sistemi doğru çalışmayabilir:
■ ön kameranın bulunduğu ön cam temiz olmadığında
■ güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler zor
tespit edilebilir durumda ise
■ şiddetli yağmur, kar, direk güneş ışığı veya gölgelenme gibi olumsuz
şartlar oluşabilir. Bu gibi
durumlarda Trafik İşareti
Algılaması Yok Hava Nedeniyle
ibaresi ekranda görüntülenir

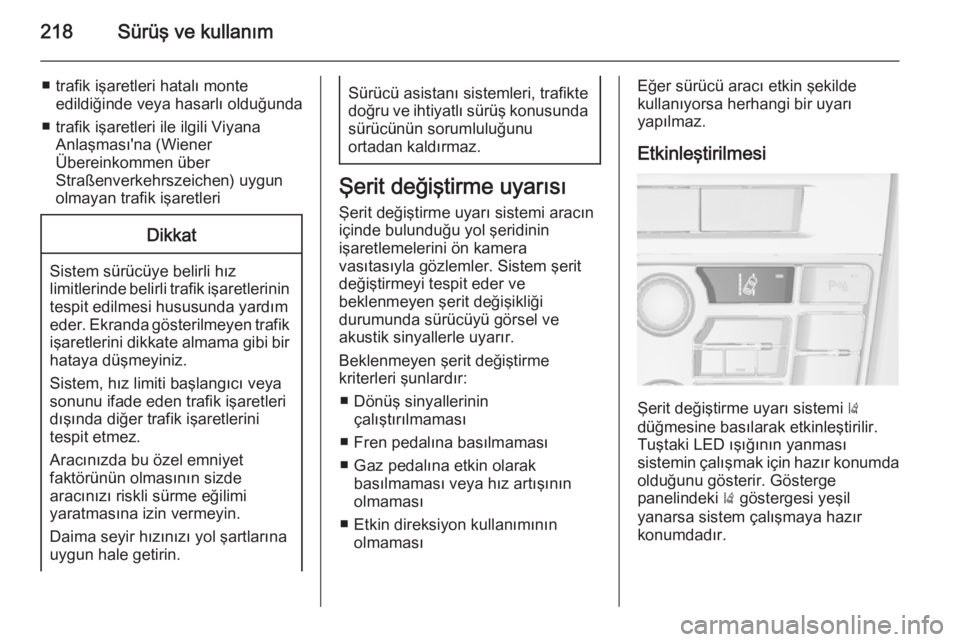

218Sürüş ve kullanım
■ trafik işaretleri hatalı monteedildiğinde veya hasarlı olduğunda
■ trafik işaretleri ile ilgili Viyana Anlaşması'na (Wiener
Übereinkommen über
Straßenverkehrszeichen) uygun
olmayan trafik işaretleriDikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.
Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şerit değiştirme uyarısı
Şerit değiştirme uyarı sistemi aracın
içinde bulunduğu yol şeridinin
işaretlemelerini ön kamera
vasıtasıyla gözlemler. Sistem şerit
değiştirmeyi tespit eder ve
beklenmeyen şerit değişikliği
durumunda sürücüyü görsel ve
akustik sinyallerle uyarır.
Beklenmeyen şerit değiştirme
kriterleri şunlardır:
■ Dönüş sinyallerinin çalıştırılmaması
■ Fren pedalına basılmaması
■ Gaz pedalına etkin olarak basılmaması veya hız artışınınolmaması
■ Etkin direksiyon kullanımının olmaması
Eğer sürücü aracı etkin şekilde
kullanıyorsa herhangi bir uyarı
yapılmaz.
Etkinleştirilmesi
Şerit değiştirme uyarı sistemi )
düğmesine basılarak etkinleştirilir.
Tuştaki LED ışığının yanması
sistemin çalışmak için hazır konumda olduğunu gösterir. Gösterge
panelindeki ) göstergesi yeşil
yanarsa sistem çalışmaya hazır
konumdadır.
