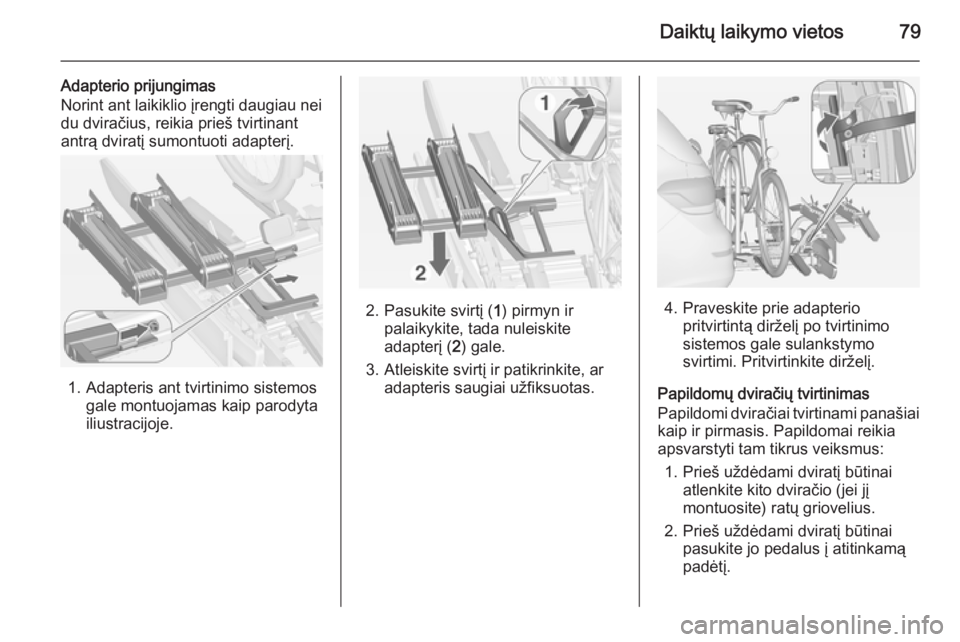

Daiktų laikymo vietos79
Adapterio prijungimas
Norint ant laikiklio įrengti daugiau nei
du dviračius, reikia prieš tvirtinant
antrą dviratį sumontuoti adapterį.
1. Adapteris ant tvirtinimo sistemos
gale montuojamas kaip parodyta
iliustracijoje.
2. Pasukite svirtį ( 1) pirmyn ir
palaikykite, tada nuleiskite
adapterį ( 2) gale.
3. Atleiskite svirtį ir patikrinkite, ar adapteris saugiai užfiksuotas.4. Praveskite prie adapterio pritvirtintą dirželį po tvirtinimo
sistemos gale sulankstymo
svirtimi. Pritvirtinkite dirželį.
Papildomų dviračių tvirtinimas
Papildomi dviračiai tvirtinami panašiai
kaip ir pirmasis. Papildomai reikia
apsvarstyti tam tikrus veiksmus:
1. Prieš uždėdami dviratį būtinai atlenkite kito dviračio (jei jį
montuosite) ratų griovelius.
2. Prieš uždėdami dviratį būtinai pasukite jo pedalus į atitinkamą
padėtį.

80Daiktų laikymo vietos
3. Dviračius ant tvirtinimo sistemosgale reikia sustatyti atsuktus
pakaitomis į kairę ir dešinę.
4. Kitą montuojamą dviratį reikia sulygiuoti su sumontuotu prieš jį.Dviračių ratų stebulės turi
nesiliesti.
5. Dviračius reikia pritvirtinti montažo laikytuvais ir diržiniais
fiksatoriais taip, kaip aprašyta
pirmojo dviračio atveju. Montažo laikytuvai turi būti tvirtinami
lygiagrečiai.
Antrajam dviračiui prie laikiklio
tvirtinti panaudokite ilgąjį montažo
laikytuvą.
Trečiajam dviračiui prie laikiklio
tvirtinti panaudokite ilgesnįjį papildomą montažo laikytuvą.
Ketvirtas dviratis tvirtinamas
trumpuoju papildomu montažo
laikytuvu. Laikytuvas turi būti
fiksuojamas tarp trečiojo ir ketvirtojo dviračių rėmų.
6. Įtempimo diržais papildomai užfiksuokite abu ketvirtojo
dviračio ratus tam skirtuose ratų
grioveliuose.

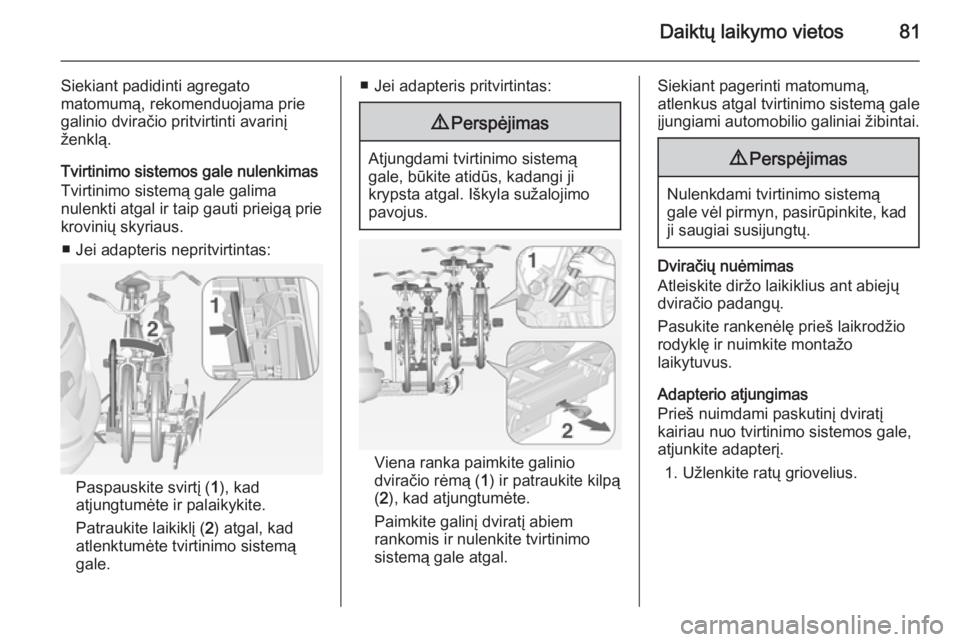

Daiktų laikymo vietos81
Siekiant padidinti agregato
matomumą, rekomenduojama prie
galinio dviračio pritvirtinti avarinį
ženklą.
Tvirtinimo sistemos gale nulenkimas
Tvirtinimo sistemą gale galima
nulenkti atgal ir taip gauti prieigą prie
krovinių skyriaus.
■ Jei adapteris nepritvirtintas:
Paspauskite svirtį ( 1), kad
atjungtumėte ir palaikykite.
Patraukite laikiklį ( 2) atgal, kad
atlenktumėte tvirtinimo sistemą
gale.
■ Jei adapteris pritvirtintas:9 Perspėjimas
Atjungdami tvirtinimo sistemą
gale, būkite atidūs, kadangi ji
krypsta atgal. Iškyla sužalojimo
pavojus.
Viena ranka paimkite galinio
dviračio rėmą ( 1) ir patraukite kilpą
( 2 ), kad atjungtumėte.
Paimkite galinį dviratį abiem
rankomis ir nulenkite tvirtinimo
sistemą gale atgal.
Siekiant pagerinti matomumą,
atlenkus atgal tvirtinimo sistemą gale
įjungiami automobilio galiniai žibintai.9 Perspėjimas
Nulenkdami tvirtinimo sistemą
gale vėl pirmyn, pasirūpinkite, kad ji saugiai susijungtų.
Dviračių nuėmimas
Atleiskite diržo laikiklius ant abiejų
dviračio padangų.
Pasukite rankenėlę prieš laikrodžio
rodyklę ir nuimkite montažo
laikytuvus.
Adapterio atjungimas
Prieš nuimdami paskutinį dviratį
kairiau nuo tvirtinimo sistemos gale,
atjunkite adapterį.
1. Užlenkite ratų griovelius.

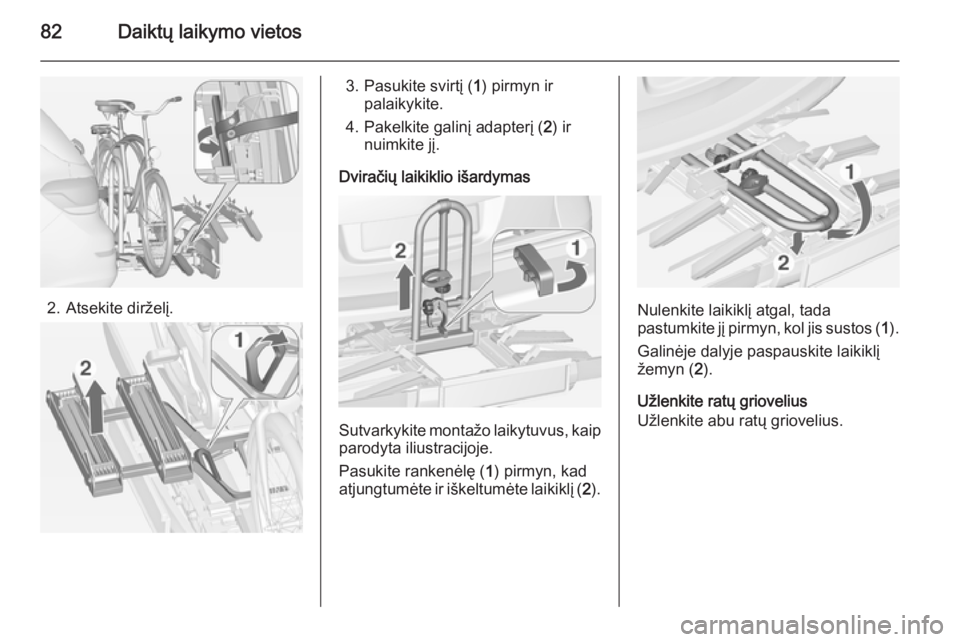

82Daiktų laikymo vietos
2. Atsekite dirželį.
3. Pasukite svirtį (1) pirmyn ir
palaikykite.
4. Pakelkite galinį adapterį ( 2) ir
nuimkite jį.
Dviračių laikiklio išardymas
Sutvarkykite montažo laikytuvus, kaip
parodyta iliustracijoje.
Pasukite rankenėlę ( 1) pirmyn, kad
atjungtumėte ir iškeltumėte laikiklį ( 2).
Nulenkite laikiklį atgal, tada
pastumkite jį pirmyn, kol jis sustos ( 1).
Galinėje dalyje paspauskite laikiklį žemyn ( 2).
Užlenkite ratų griovelius
Užlenkite abu ratų griovelius.

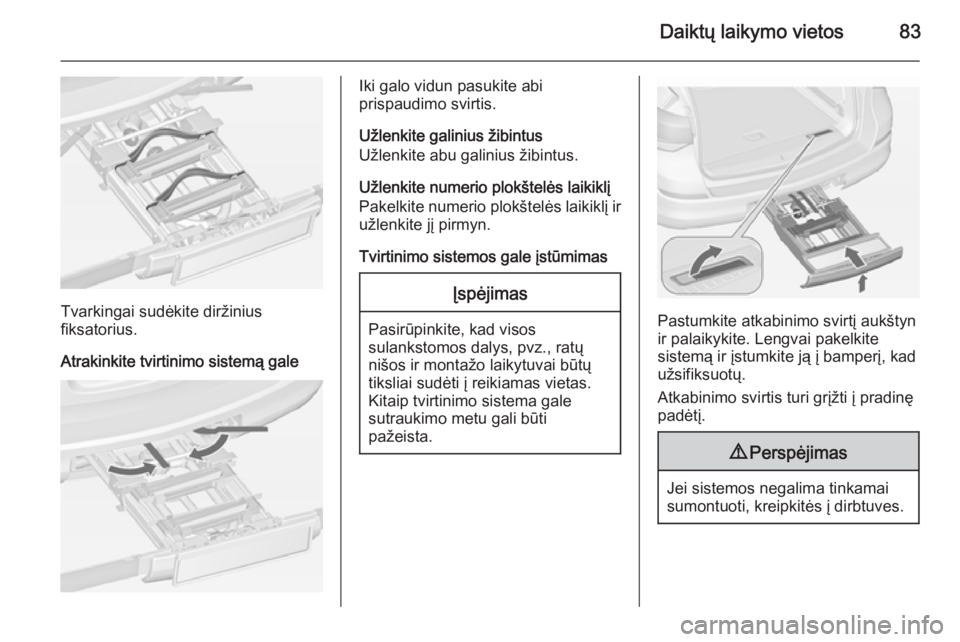

Daiktų laikymo vietos83
Tvarkingai sudėkite diržinius
fiksatorius.
Atrakinkite tvirtinimo sistemą gale
Iki galo vidun pasukite abi
prispaudimo svirtis.
Užlenkite galinius žibintus
Užlenkite abu galinius žibintus.
Užlenkite numerio plokštelės laikiklį
Pakelkite numerio plokštelės laikiklį ir užlenkite jį pirmyn.
Tvirtinimo sistemos gale įstūmimasĮspėjimas
Pasirūpinkite, kad visos
sulankstomos dalys, pvz., ratų
nišos ir montažo laikytuvai būtų
tiksliai sudėti į reikiamas vietas.
Kitaip tvirtinimo sistema gale
sutraukimo metu gali būti
pažeista.Pastumkite atkabinimo svirtį aukštyn
ir palaikykite. Lengvai pakelkite
sistemą ir įstumkite ją į bamperį, kad
užsifiksuotų.
Atkabinimo svirtis turi grįžti į pradinę
padėtį.
9 Perspėjimas
Jei sistemos negalima tinkamai
sumontuoti, kreipkitės į dirbtuves.

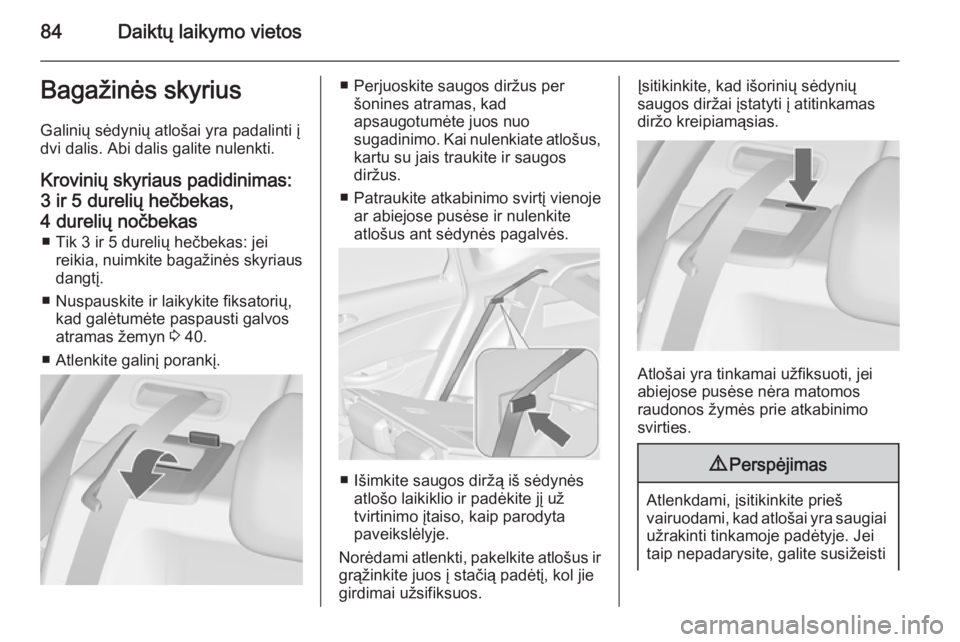

84Daiktų laikymo vietosBagažinės skyriusGalinių sėdynių atlošai yra padalinti įdvi dalis. Abi dalis galite nulenkti.
Krovinių skyriaus padidinimas:
3 ir 5 durelių hečbekas,
4 durelių nočbekas ■ Tik 3 ir 5 durelių hečbekas: jei reikia, nuimkite bagažinės skyriaus
dangtį.
■ Nuspauskite ir laikykite fiksatorių, kad galėtumėte paspausti galvos
atramas žemyn 3 40.
■ Atlenkite galinį porankį.■ Perjuoskite saugos diržus per šonines atramas, kad
apsaugotumėte juos nuo
sugadinimo. Kai nulenkiate atlošus,
kartu su jais traukite ir saugos
diržus.
■ Patraukite atkabinimo svirtį vienoje ar abiejose pusėse ir nulenkite
atlošus ant sėdynės pagalvės.
■ Išimkite saugos diržą iš sėdynės atlošo laikiklio ir padėkite jį už
tvirtinimo įtaiso, kaip parodyta
paveikslėlyje.
Norėdami atlenkti, pakelkite atlošus ir
grąžinkite juos į stačią padėtį, kol jie
girdimai užsifiksuos.
Įsitikinkite, kad išorinių sėdynių
saugos diržai įstatyti į atitinkamas diržo kreipiamąsias.
Atlošai yra tinkamai užfiksuoti, jei
abiejose pusėse nėra matomos
raudonos žymės prie atkabinimo svirties.
9 Perspėjimas
Atlenkdami, įsitikinkite prieš
vairuodami, kad atlošai yra saugiai
užrakinti tinkamoje padėtyje. Jei
taip nepadarysite, galite susižeisti

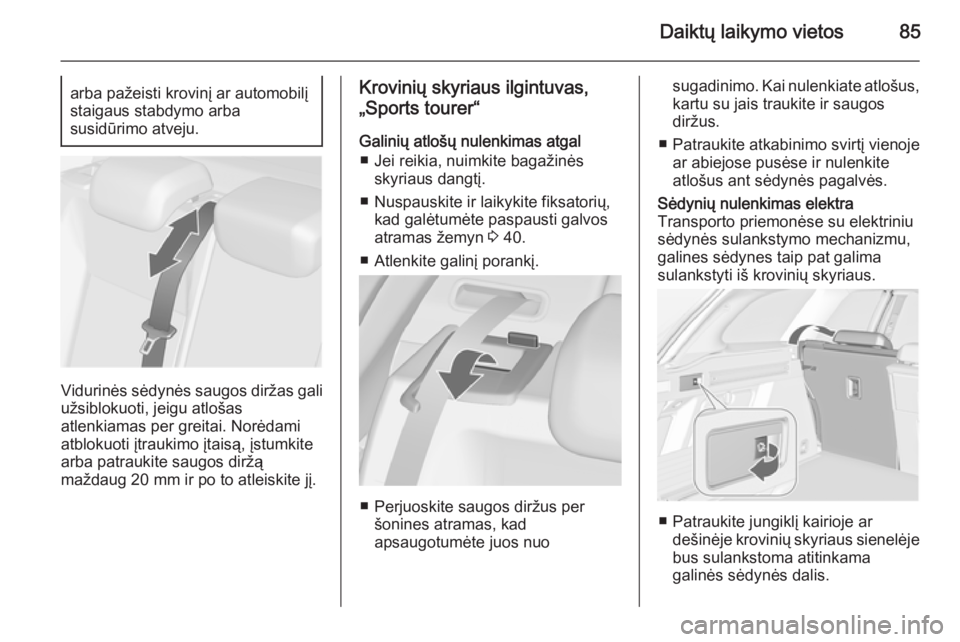

Daiktų laikymo vietos85arba pažeisti krovinį ar automobilįstaigaus stabdymo arba
susidūrimo atveju.
Vidurinės sėdynės saugos diržas gali užsiblokuoti, jeigu atlošas
atlenkiamas per greitai. Norėdami
atblokuoti įtraukimo įtaisą, įstumkite
arba patraukite saugos diržą
maždaug 20 mm ir po to atleiskite jį.
Krovinių skyriaus ilgintuvas,
„Sports tourer“
Galinių atlošų nulenkimas atgal ■ Jei reikia, nuimkite bagažinės skyriaus dangtį.
■ Nuspauskite ir laikykite fiksatorių, kad galėtumėte paspausti galvos
atramas žemyn 3 40.
■ Atlenkite galinį porankį.
■ Perjuoskite saugos diržus per šonines atramas, kad
apsaugotumėte juos nuo
sugadinimo. Kai nulenkiate atlošus,
kartu su jais traukite ir saugos
diržus.
■ Patraukite atkabinimo svirtį vienoje ar abiejose pusėse ir nulenkite
atlošus ant sėdynės pagalvės.Sėdynių nulenkimas elektra
Transporto priemonėse su elektriniu
sėdynės sulankstymo mechanizmu,
galines sėdynes taip pat galima
sulankstyti iš krovinių skyriaus.
■ Patraukite jungiklį kairioje ar dešinėje krovinių skyriaus sienelėje
bus sulankstoma atitinkama
galinės sėdynės dalis.

86Daiktų laikymo vietos9Perspėjimas
Būkite atidūs naudodami elektriniu
įtaisu sulankstomas galines
sėdynes. Sėdynės atlošas
sulankstomas gana didele jėga.
Iškyla sužalojimo pavojus, ypač
vaikams.
Įsitikinkite, ar nieko nėra pritvirtinta
prie galinių sėdynių ar padėta ant sėdynės pagalvėlės.
Jei automobilį ketinate pakrauti per
galines dureles, ištraukite saugos
diržą iš sėdynės atlošo
kreipiamosios ir įstatykite už
laikiklio (kaip parodyta
paveikslėlyje).
■ Norėdami atlenkti, pakelkite atlošus ir grąžinkite juos į stačią
padėtį, kol jie girdimai užsifiksuos.
Įsitikinkite, kad išorinių sėdynių
saugos diržai įstatyti į atitinkamas diržo kreipiamąsias.
Atlošai yra tinkamai užfiksuoti, jei
abiejose pusėse nėra matomos
raudonos žymės prie atkabinimo
svirties.
9 Perspėjimas
Važiuokite automobiliu tik tada, kai
atlošai saugiai užfiksuoti. Kitu
atveju staigaus stabdymo arba
susidūrimo metu rizikuojate
susižaloti arba pažeisti krovinį
arba automobilį.
Vidurinės sėdynės saugos diržas gali
užsiblokuoti, jeigu atlošas
atlenkiamas per greitai. Norėdami
atblokuoti įtraukimo įtaisą, įstumkite
arba patraukite saugos diržą
maždaug 20 mm ir po to atleiskite jį.

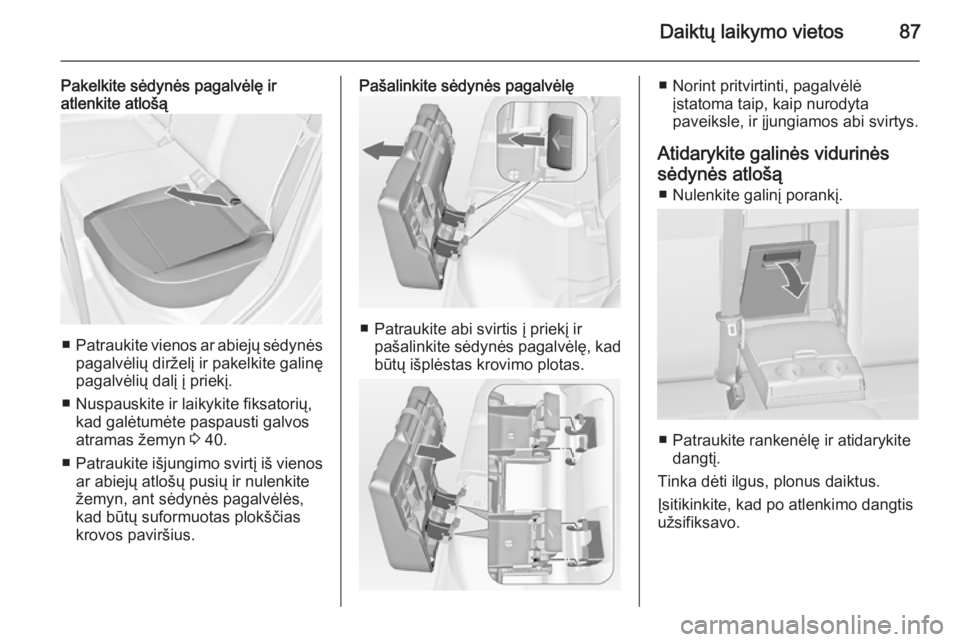

Daiktų laikymo vietos87
Pakelkite sėdynės pagalvėlę ir
atlenkite atlošą
■ Patraukite vienos ar abiejų sėdynės
pagalvėlių dirželį ir pakelkite galinę
pagalvėlių dalį į priekį.
■ Nuspauskite ir laikykite fiksatorių, kad galėtumėte paspausti galvos
atramas žemyn 3 40.
■ Patraukite išjungimo svirtį iš vienos
ar abiejų atlošų pusių ir nulenkite
žemyn, ant sėdynės pagalvėlės,
kad būtų suformuotas plokščias
krovos paviršius.
Pašalinkite sėdynės pagalvėlę
■ Patraukite abi svirtis į priekį ir pašalinkite sėdynės pagalvėlę, kad
būtų išplėstas krovimo plotas.
■ Norint pritvirtinti, pagalvėlė įstatoma taip, kaip nurodyta
paveiksle, ir įjungiamos abi svirtys.
Atidarykite galinės vidurinės
sėdynės atlošą ■ Nulenkite galinį porankį.
■ Patraukite rankenėlę ir atidarykite dangtį.
Tinka dėti ilgus, plonus daiktus.
Įsitikinkite, kad po atlenkimo dangtis
užsifiksavo.

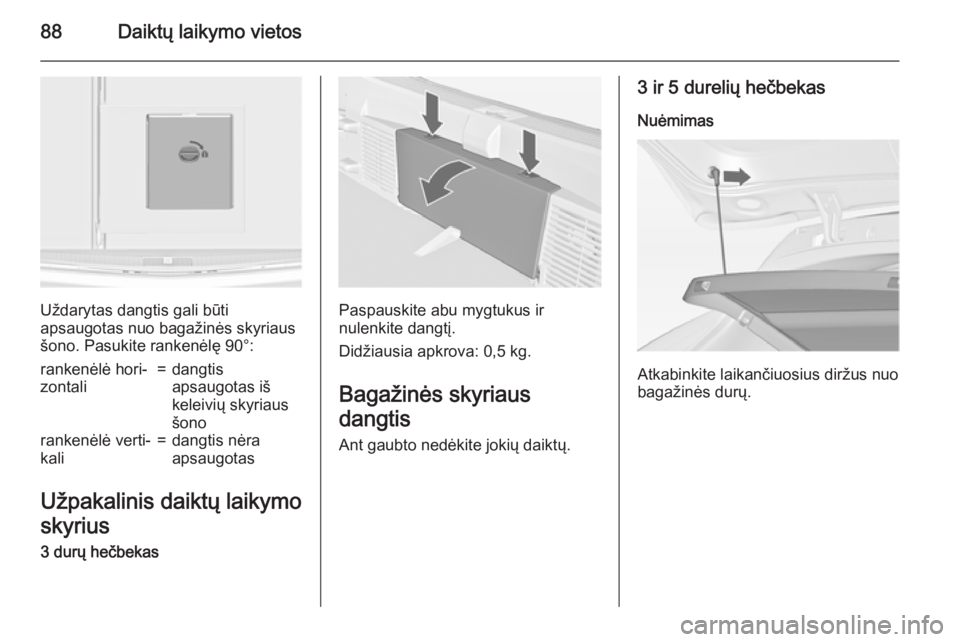

88Daiktų laikymo vietos
Uždarytas dangtis gali būti
apsaugotas nuo bagažinės skyriaus
šono. Pasukite rankenėlę 90°:
rankenėlė hori‐
zontali=dangtis
apsaugotas iš
keleivių skyriaus
šonorankenėlė verti‐
kali=dangtis nėra
apsaugotas
Užpakalinis daiktų laikymo
skyrius
3 durų hečbekas
Paspauskite abu mygtukus ir
nulenkite dangtį.
Didžiausia apkrova: 0,5 kg.
Bagažinės skyriaus
dangtis
Ant gaubto nedėkite jokių daiktų.
3 ir 5 durelių hečbekas
Nuėmimas
Atkabinkite laikančiuosius diržus nuo
bagažinės durų.
