OPEL ASTRA J 2015 Uporabniški priročnik

Nega vozila249
2. Odstranite pokrov na ustreznistrani.
3. Z notranje strani popustite in z roko odvijte dve plastični pritrdilni
matici.
4. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
5. Kabelski priključek izvlecite iz nosilca žarnic.6.Odstranite držalo žarnice, tako da
ga obrnete na levo. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnje luči ( 1 + 2)
Smernik ( 3)
Zavorna luč ( 4)
7. Priklopite kabelski priključek in zataknite kabel v nosilec. Pritrdite
sestav žarnice z držalnimi zatiči v
odprtine v karoseriji. Varovalne
matice trdno privijte z notranje
strani prtljažnika. Pritrdite pokrov.

250Nega vozila
Pri sestavljanju pritisnite slepi
pokrov na levi strani v gumena
tesnila tako, da se vzpostavi
ustrezna nasprotna sila.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite slepe pokrove na
ustrezni strani.
2. Odvijte in odstranite vijake.
3. Odstranite sestav zadnje luči in ločite priključni vtič z nosilca
žarnice.
4. Odstranite držalo žarnice, tako da
ga obrnete na levo. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
5. Pritrdite sestav luči v vrata prtljažnika in trdno privijte vijake znotranje strani. Pritrdite vse
pokrove.

Nega vozila251

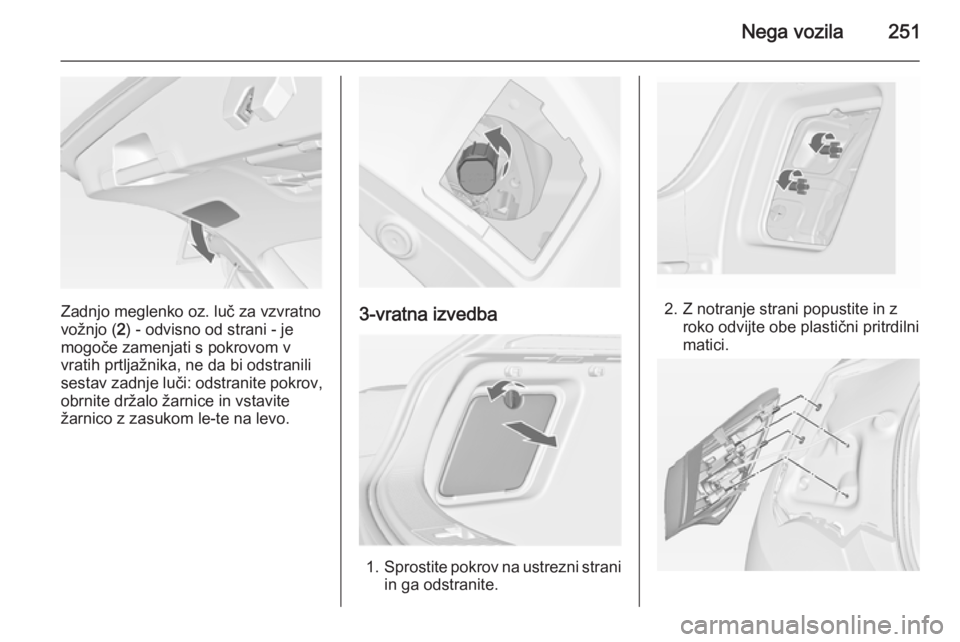

Zadnjo meglenko oz. luč za vzvratno
vožnjo ( 2) - odvisno od strani - je
mogoče zamenjati s pokrovom v
vratih prtljažnika, ne da bi odstranili
sestav zadnje luči: odstranite pokrov, obrnite držalo žarnice in vstavite
žarnico z zasukom le-te na levo.3-vratna izvedba
1. Sprostite pokrov na ustrezni strani
in ga odstranite.
2. Z notranje strani popustite in z roko odvijte obe plastični pritrdilni
matici.

252Nega vozila
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Kabelski priključek izvlecite iz nosilca žarnic.
5. Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
izvedba s svetlečimi (LED)
diodami
Zamenjati je mogoče samo
žarnico smernika ( 2).
6. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Vstavite priključni vtič v
sestav luči. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v karoseriji. Varovalne
matice trdno privijte z notranje
strani prtljažnika. Zaprite in
pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrove na ustrezni
strani.
2. Odvijte tri vijake.
3. Odstranite sestav zadnje luči iz vrat prtljažnika.
4. Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
( 2 ) (samo ena stran)
izvedba s svetlečimi (LED)
diodami
Zamenjati je mogoče samo zadnjo meglenko oz. luč za

Nega vozila253
vzvratno vožnjo (2), odvisno od
strani.
5. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Zadnjo luč pravilno
pritrdite v vrata prtljažnika in
pritegnite pritrdilne vijake. Pritrdite vse pokrove.
Stranski smerniki
3-vratna kombilimuzina Za zamenjavo žarnice odstranite
ohišje luči:1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala invstavite novo.
4. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.

254Nega vozila
5-vratna kombilimuzina,
4-vratna limuzina, Sports tourer
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.

Nega vozila255

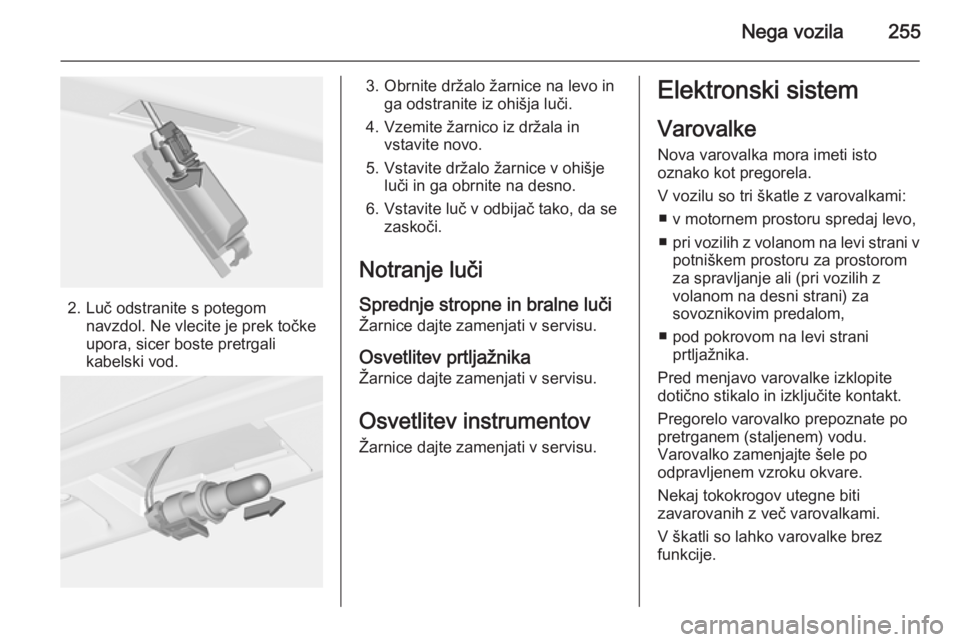

2. Luč odstranite s potegomnavzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika
Žarnice dajte zamenjati v servisu.
Osvetlitev instrumentovŽarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ■ v motornem prostoru spredaj levo,■ pri vozilih z volanom na levi strani v
potniškem prostoru za prostoromza spravljanje ali (pri vozilih z
volanom na desni strani) za
sovoznikovim predalom,
■ pod pokrovom na levi strani prtljažnika.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

256Nega vozila
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

Nega vozila257
Št.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva,
sistem vžiga4Sistem vbrizgavanja goriva,
sistem vžiga5–6Ogrevanje ogledal, alarmna
naprava7Upravljanje ventilatorja, krmilnik motorja, krmilnik menjalnika8Lambda senzor, hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja vozila11Zaklep prtljažnika12Prilagodljivi žarometi, samodejnivklop luči13ABS14Brisalec zadnjega stekla15Motorni računalnikŠt.Tokokrog16Zaganjač17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni center22Leva dolga luč (halogena)23Sistem pranja žarometov24Desna kratka luč (ksenon)25Leva kratka luč (ksenon)26Prednje meglenke27Grelec dizelskega goriva28Sistem start stop29Električna ročna zavora30ABS31Adaptivni tempomat32Varnostne blazine

258Nega vozila
Št.Tokokrog33Prilagodljivi žarometi, samodejnivklop luči34Vračanje izpušnih plinov35Zunanje ogledalo, senzor za dež36Ogrevanje, prezračevanje,
hlajenje37Ventil za prezračevanje rezer‐
voarja goriva38Vakuumska črpalka39Osrednji krmilnik40Naprava za pranje vetrobran‐
skega in zadnjega stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega stekla44Brisalci vetrobranskega stekla45Hladilni ventilator46–47HupaŠt.Tokokrog48Hladilni ventilator49Črpalka za gorivo50Izravnava žarometov, prilagod‐
ljivi žarometi51Zapora zraka52Dodatni grelec, dizelski motor53Krmilnik menjalnika, krmilnik
motorja54Vakuumska črpalka, instrumenti, prezračevanje pri ogrevanju,
klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal in ga potisnite v levo
za odklepanje. Preklopite predal
navzdol in ga odstranite.
