OPEL ASTRA J 2015 Uporabniški priročnik

Prostori za spravljanje79
Pritrditev nadaljnjih koles
Pritrditev nadaljnjih koles poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred nameščanjem kolesa po potrebi preklopite podpore za
naslednje kolo.
2. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.
3. Na nosilec na zadku vozila nalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
4. Vsako nadaljnje kolo poravnajte s
predhodno nameščenim
kolesom. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
5. Pritrdite kolesa s pritrdilnimi konzolami in povežite držala popostopku, ki je opisan za prvo
kolo. Pritrdilne konzole naj bodo
pritrjene vzporedno.
Za pritrditev drugega kolesa na
nosilec uporabite dolgo pritrdilno
konzolo.
Za pritrditev tretjega kolesa na
nosilec uporabite dolgo dodatno
pritrdilno konzolo.Za pritrditev četrtega kolesa na
nosilec uporabite kratko dodatno
pritrdilno konzolo. Pritrdilno
konzolo morate pritrditi med
okviroma tretjega in četrtega
kolesa.
6. Obe kolesi četrtega dvokolesa dodatno pritrdite na podpore za
koles z napenjalnimi trakovi.

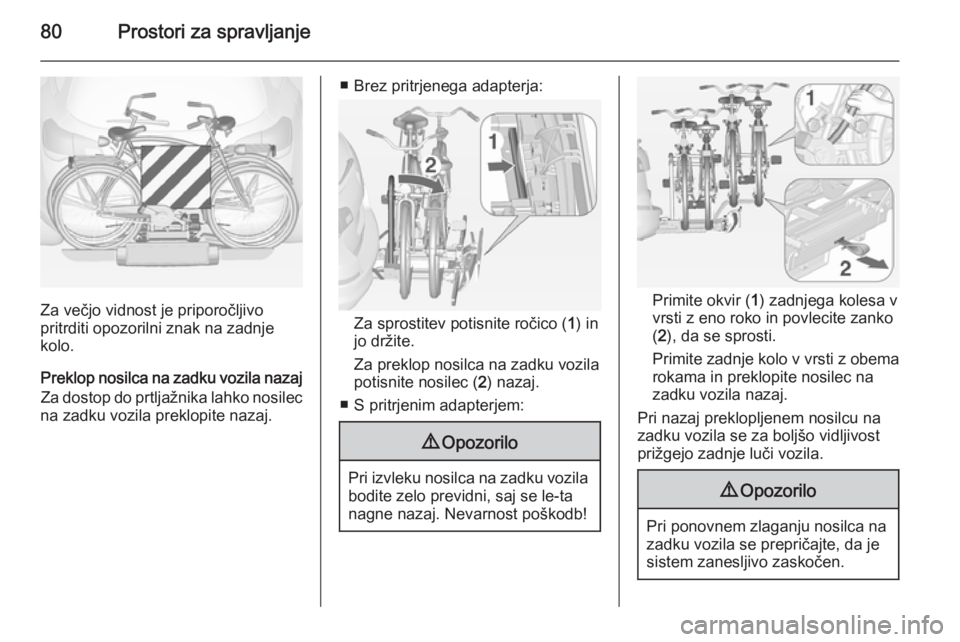

80Prostori za spravljanje
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj Za dostop do prtljažnika lahko nosilec
na zadku vozila preklopite nazaj.
■ Brez pritrjenega adapterja:
Za sprostitev potisnite ročico ( 1) in
jo držite.
Za preklop nosilca na zadku vozila
potisnite nosilec ( 2) nazaj.
■ S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!
Primite okvir ( 1) zadnjega kolesa v
vrsti z eno roko in povlecite zanko
( 2 ), da se sprosti.
Primite zadnje kolo v vrsti z obema
rokama in preklopite nosilec na
zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na
zadku vozila se za boljšo vidljivost
prižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.

Prostori za spravljanje81
Odstranjevanje koles
Popustite jermena na obeh
zračnicah.
Sprostite gumb z vrtenjem v nasprotni
smeri urnega kazalca in odstranite
pritrdilne konzole.
Odstranitev adapterja
Adapter odstranite, preden odstranite zadnje kolo, ki je ostalo na nosilcu na
zadku vozila.
1. Zložite podpore za kolesa.
2. Odpnite trak.
3. Obrnite ročico ( 1) naprej in jo
držite.
4. Dvignite adapter ( 2) v zadnjem
delu in ga odstranite.
Razstavljanje nosilca za kolo
Razporedite pritrdilne konzole, kot je
prikazano na sliki.
Obrnite ročaj ( 1) naprej, da se sprosti,
in dvignite nosilec ( 2).

82Prostori za spravljanje
Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona ( 1).
Pritisnite nosilec v zadnjem delu
navzdol ( 2).
Zlaganje podpor za kolesa
Zložite obe podpori za kolesa.Skrbno pospravite tračna držala.
Odklepanje nosilca na zadku vozila
Obrnite obe vpenjalni ročici
navznoter, kolikor je mogoče.
Zlaganje zadnjih luči
Preklopite navznoter obe zadnji luči.
Zlaganje držala registrske tablice Dvignite držalo registrske tablice in
ga preklopite navznoter.
Zlaganje in pospravljanje zadnjega
nosilcaSvarilo
Preverite, ali so vsi sklopljivi deli,
npr. podpore za kolesa in pritrdilne konzole, natančno zloženi.
Drugače se utegne nosilec na
zadku vozila pri naslednjem
izvleku poškodovati.

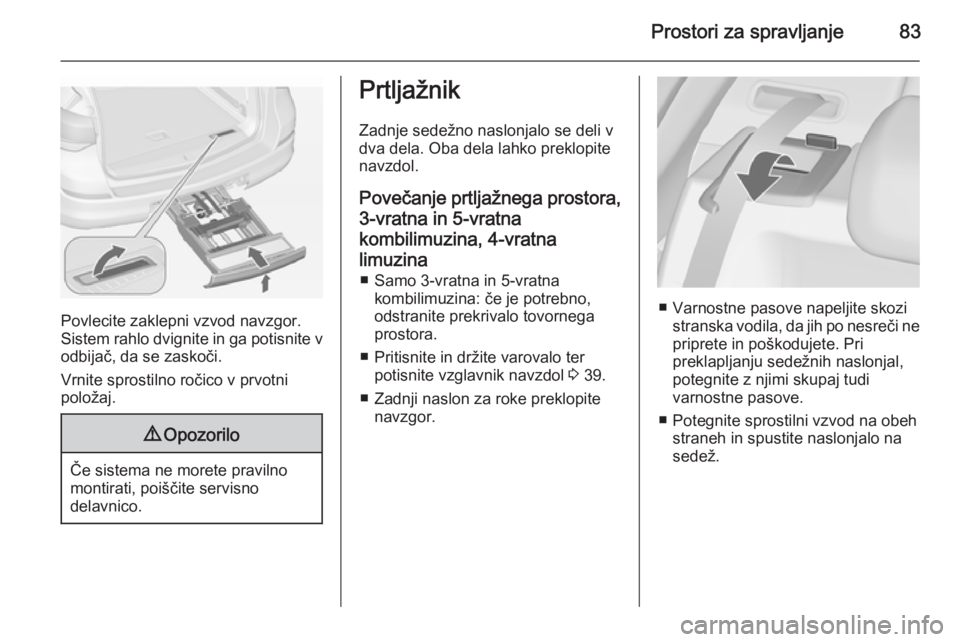

Prostori za spravljanje83
Povlecite zaklepni vzvod navzgor.
Sistem rahlo dvignite in ga potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.
Prtljažnik
Zadnje sedežno naslonjalo se deli vdva dela. Oba dela lahko preklopite
navzdol.
Povečanje prtljažnega prostora,
3-vratna in 5-vratna
kombilimuzina, 4-vratna
limuzina ■ Samo 3-vratna in 5-vratna kombilimuzina: če je potrebno,
odstranite prekrivalo tovornega
prostora.
■ Pritisnite in držite varovalo ter potisnite vzglavnik navzdol 3 39.
■ Zadnji naslon za roke preklopite navzgor.
■ Varnostne pasove napeljite skozistranska vodila, da jih po nesreči nepriprete in poškodujete. Pri
preklapljanju sedežnih naslonjal,
potegnite z njimi skupaj tudi
varnostne pasove.
■ Potegnite sprostilni vzvod na obeh straneh in spustite naslonjalo na
sedež.

84Prostori za spravljanje
■ Vzemite varnostni pas iz vodilasedežnega naslonjala in ga
namestite za držalo, kot je
prikazano na sliki.
Za preklop v pokončni položaj
privzdignite sedežna naslonjala do
konca navzgor, da se zaskočijo v
zavarovan položaj.
Vstavite varnostna pasova zadnjih
stranskih sedežev v vodili.Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če ni vidna rdeča oznaka poleg sprostilnega
vzvoda na obeh straneh.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Povečanje prtljažnega prostora,
Sports tourer
Preklop naslonjal zadnjih sedežev ■ Po potrebi odstranite prekrivalo prtljažnika.
■ Pritisnite in držite varovalo ter potisnite vzglavnik navzdol 3 39.

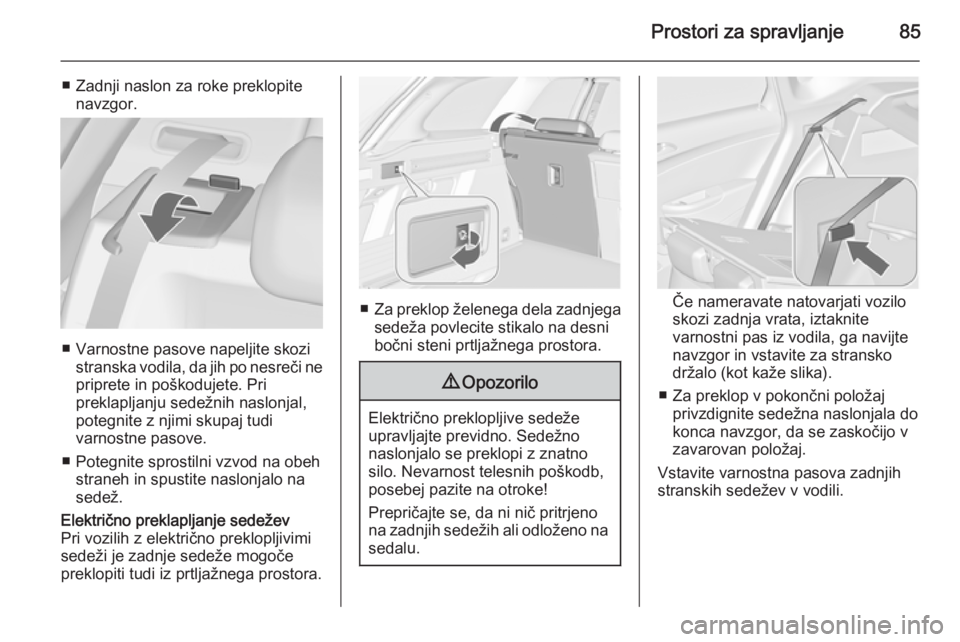

Prostori za spravljanje85
■ Zadnji naslon za roke preklopitenavzgor.
■ Varnostne pasove napeljite skozistranska vodila, da jih po nesreči nepriprete in poškodujete. Pri
preklapljanju sedežnih naslonjal,
potegnite z njimi skupaj tudi
varnostne pasove.
■ Potegnite sprostilni vzvod na obeh straneh in spustite naslonjalo na
sedež.
Električno preklapljanje sedežev
Pri vozilih z električno preklopljivimi
sedeži je zadnje sedeže mogoče
preklopiti tudi iz prtljažnega prostora.
■ Za preklop želenega dela zadnjega
sedeža povlecite stikalo na desni
bočni steni prtljažnega prostora.
9 Opozorilo
Električno preklopljive sedeže
upravljajte previdno. Sedežno
naslonjalo se preklopi z znatno silo. Nevarnost telesnih poškodb,posebej pazite na otroke!
Prepričajte se, da ni nič pritrjeno
na zadnjih sedežih ali odloženo na
sedalu.
Če nameravate natovarjati vozilo
skozi zadnja vrata, iztaknite
varnostni pas iz vodila, ga navijte
navzgor in vstavite za stransko držalo (kot kaže slika).
■ Za preklop v pokončni položaj privzdignite sedežna naslonjala do
konca navzgor, da se zaskočijo v
zavarovan položaj.
Vstavite varnostna pasova zadnjih
stranskih sedežev v vodili.

86Prostori za spravljanje
Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če ni vidna rdeča oznaka poleg sprostilnega
vzvoda na obeh straneh.
9 Opozorilo
Vozite le, če so sedežna
naslonjala zataknjena v
zavarovan položaj. Sicer je
nevarnost telesnih poškodb ali
materialne škode veliko večja v
primeru silovitega zaviranja ali
trka.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Dvignite sedalo in preklopite hrbtno
naslonjalo
■ Povlecite trak na enem ali obeh
sedalih in dvignite zadnji del sedala
naprej.
■ Pritisnite in držite varovalo ter potisnite vzglavnik navzdol 3 39.
■ Povlecite sprostilni vzvod na obeh straneh naslonjal in ju preklopite
navzdol na sedalo, da nastane
ravno dno povečanega prtljažnega
prostora.

Prostori za spravljanje87
Odstranitev sedala
■ Pritisnite obe ročici naprej in zapovečanje prtljažnega prostoraodstranite sedalo.
■ Za ponovno pritrditev namestite sedalo, kot kaže slika, in zapahnite
obe ročici.
Odprite loputo pod zadnjim sredinskim sedežnimnaslonjalom ■ Zadnji naslon za roke preklopite navzdol.
■ Potegnite držaj in odprite pokrov.
Primerno za prevoz dolgih ozkih
predmetov.
Pri preklopu navzgor se mora pokrov
zaskočiti.
Zaprt pokrov lahko zavarujete s strani
prtljažnega prostora. Obrnite gumb
90°:
vodoravni
položaj=loputa je
zaklenjena s strani potniškega
prostoranavpični
položaj=loputa je
odklenjena
Zadnji prostori za
spravljanje
3-vratna izvedba

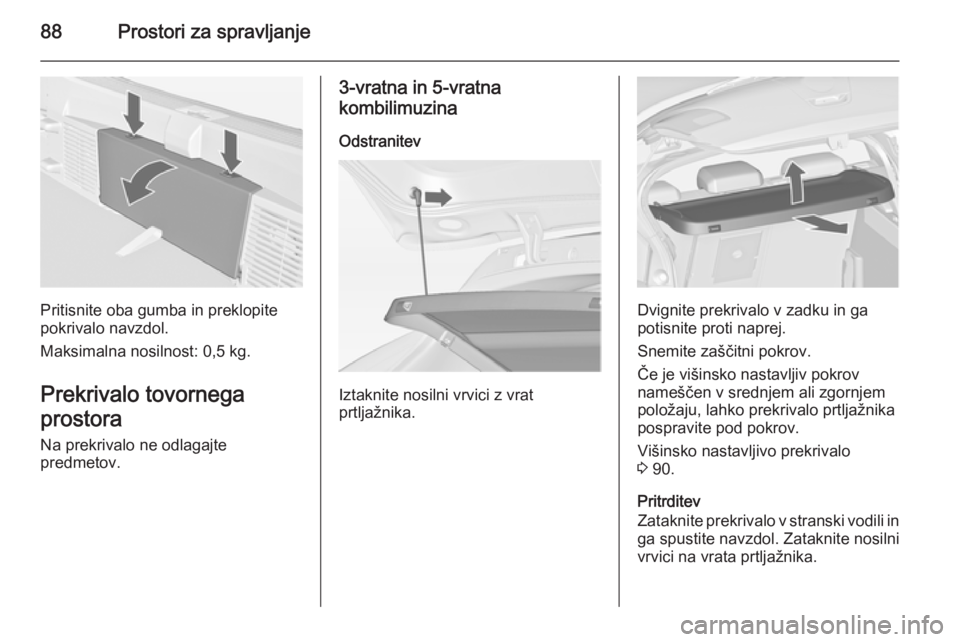

88Prostori za spravljanje
Pritisnite oba gumba in preklopite
pokrivalo navzdol.
Maksimalna nosilnost: 0,5 kg.
Prekrivalo tovornega
prostora Na prekrivalo ne odlagajte
predmetov.
3-vratna in 5-vratna
kombilimuzina
Odstranitev
Iztaknite nosilni vrvici z vrat
prtljažnika.
Dvignite prekrivalo v zadku in ga
potisnite proti naprej.
Snemite zaščitni pokrov.
Če je višinsko nastavljiv pokrov
nameščen v srednjem ali zgornjem
položaju, lahko prekrivalo prtljažnika
pospravite pod pokrov.
Višinsko nastavljivo prekrivalo
3 90.
Pritrditev
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
