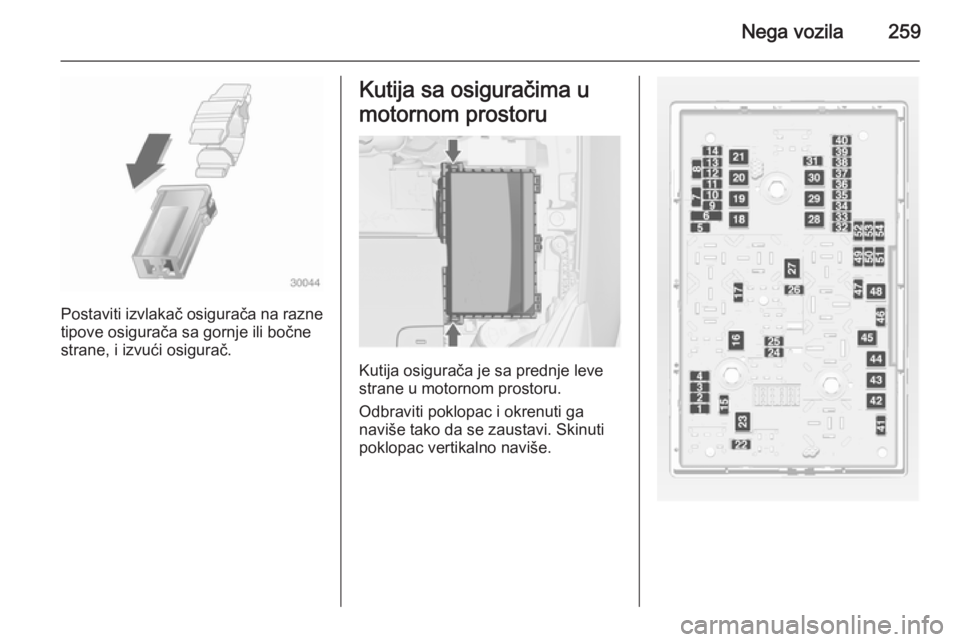

Nega vozila259
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

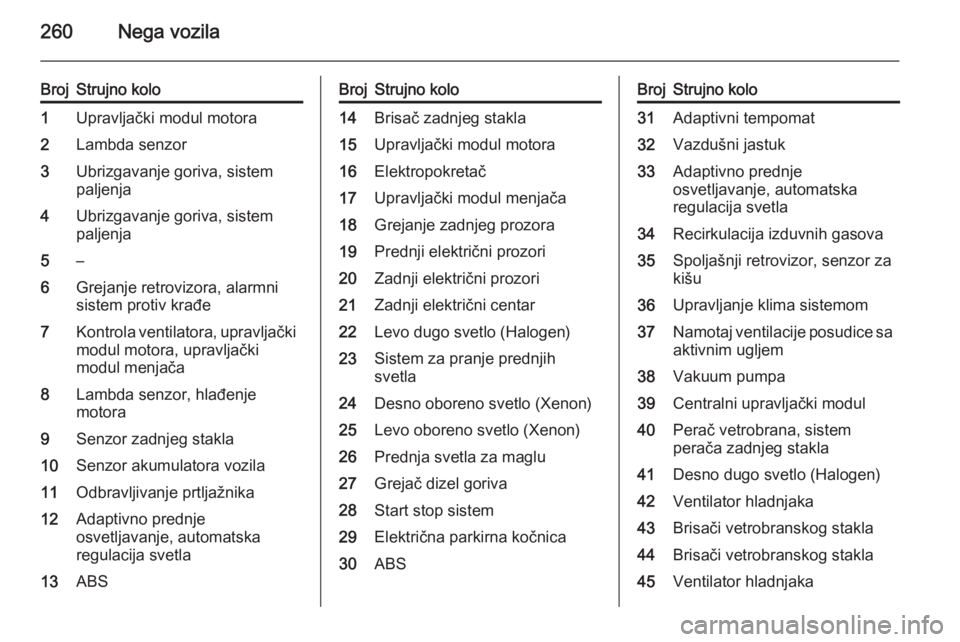

260Nega vozila
BrojStrujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sistem
paljenja4Ubrizgavanje goriva, sistem
paljenja5–6Grejanje retrovizora, alarmni
sistem protiv krađe7Kontrola ventilatora, upravljački
modul motora, upravljački
modul menjača8Lambda senzor, hlađenje motora9Senzor zadnjeg stakla10Senzor akumulatora vozila11Odbravljivanje prtljažnika12Adaptivno prednje
osvetljavanje, automatska
regulacija svetla13ABSBrojStrujno kolo14Brisač zadnjeg stakla15Upravljački modul motora16Elektropokretač17Upravljački modul menjača18Grejanje zadnjeg prozora19Prednji električni prozori20Zadnji električni prozori21Zadnji električni centar22Levo dugo svetlo (Halogen)23Sistem za pranje prednjih
svetla24Desno oboreno svetlo (Xenon)25Levo oboreno svetlo (Xenon)26Prednja svetla za maglu27Grejač dizel goriva28Start stop sistem29Električna parkirna kočnica30ABSBrojStrujno kolo31Adaptivni tempomat32Vazdušni jastuk33Adaptivno prednje
osvetljavanje, automatska
regulacija svetla34Recirkulacija izduvnih gasova35Spoljašnji retrovizor, senzor za
kišu36Upravljanje klima sistemom37Namotaj ventilacije posudice sa aktivnim ugljem38Vakuum pumpa39Centralni upravljački modul40Perač vetrobrana, sistem
perača zadnjeg stakla41Desno dugo svetlo (Halogen)42Ventilator hladnjaka43Brisači vetrobranskog stakla44Brisači vetrobranskog stakla45Ventilator hladnjaka

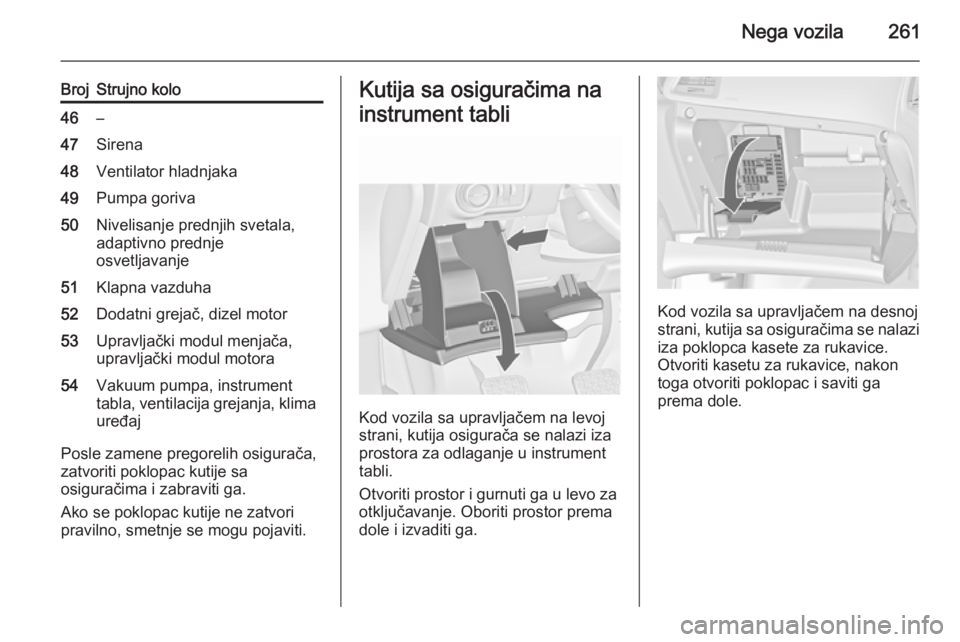

Nega vozila261
BrojStrujno kolo46–47Sirena48Ventilator hladnjaka49Pumpa goriva50Nivelisanje prednjih svetala,
adaptivno prednje
osvetljavanje51Klapna vazduha52Dodatni grejač, dizel motor53Upravljački modul menjača,
upravljački modul motora54Vakuum pumpa, instrument
tabla, ventilacija grejanja, klima uređaj
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.

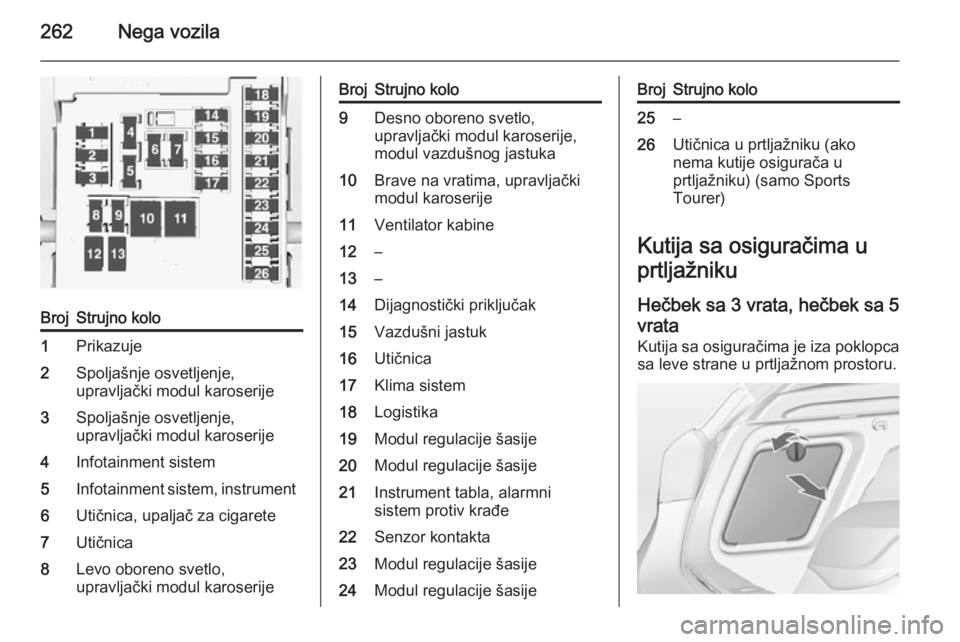

262Nega vozila
BrojStrujno kolo1Prikazuje2Spoljašnje osvetljenje,
upravljački modul karoserije3Spoljašnje osvetljenje,
upravljački modul karoserije4Infotainment sistem5Infotainment sistem, instrument6Utičnica, upaljač za cigarete7Utičnica8Levo oboreno svetlo,
upravljački modul karoserijeBrojStrujno kolo9Desno oboreno svetlo,
upravljački modul karoserije,
modul vazdušnog jastuka10Brave na vratima, upravljački
modul karoserije11Ventilator kabine12–13–14Dijagnostički priključak15Vazdušni jastuk16Utičnica17Klima sistem18Logistika19Modul regulacije šasije20Modul regulacije šasije21Instrument tabla, alarmni
sistem protiv krađe22Senzor kontakta23Modul regulacije šasije24Modul regulacije šasijeBrojStrujno kolo25–26Utičnica u prtljažniku (ako
nema kutije osigurača u
prtljažniku) (samo Sports
Tourer)
Kutija sa osiguračima u
prtljažniku
Hečbek sa 3 vrata, hečbek sa 5
vrata
Kutija sa osiguračima je iza poklopca sa leve strane u prtljažnom prostoru.

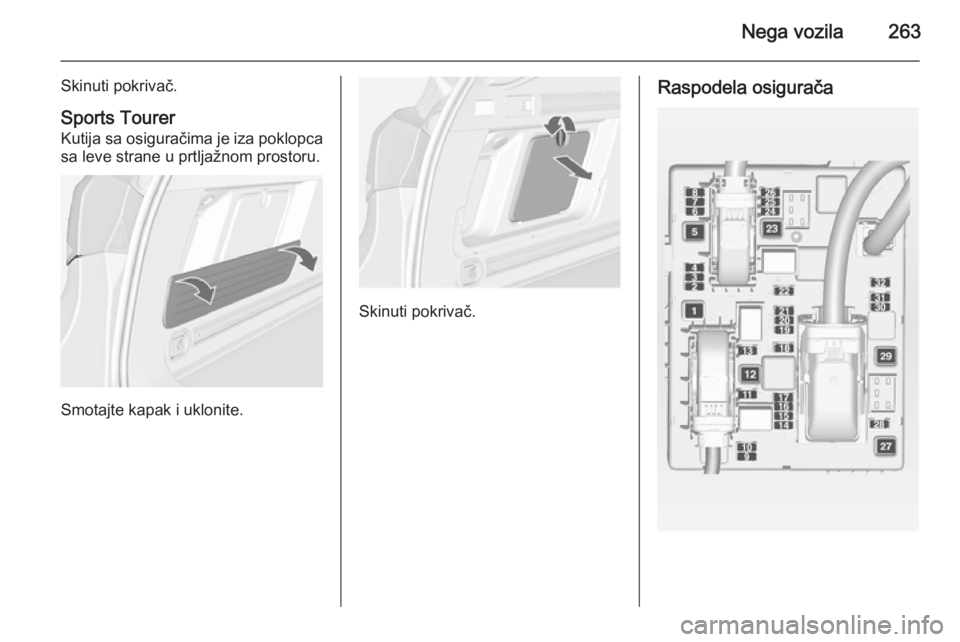

Nega vozila263
Skinuti pokrivač.
Sports Tourer
Kutija sa osiguračima je iza poklopca sa leve strane u prtljažnom prostoru.
Smotajte kapak i uklonite.
Skinuti pokrivač.
Raspodela osigurača

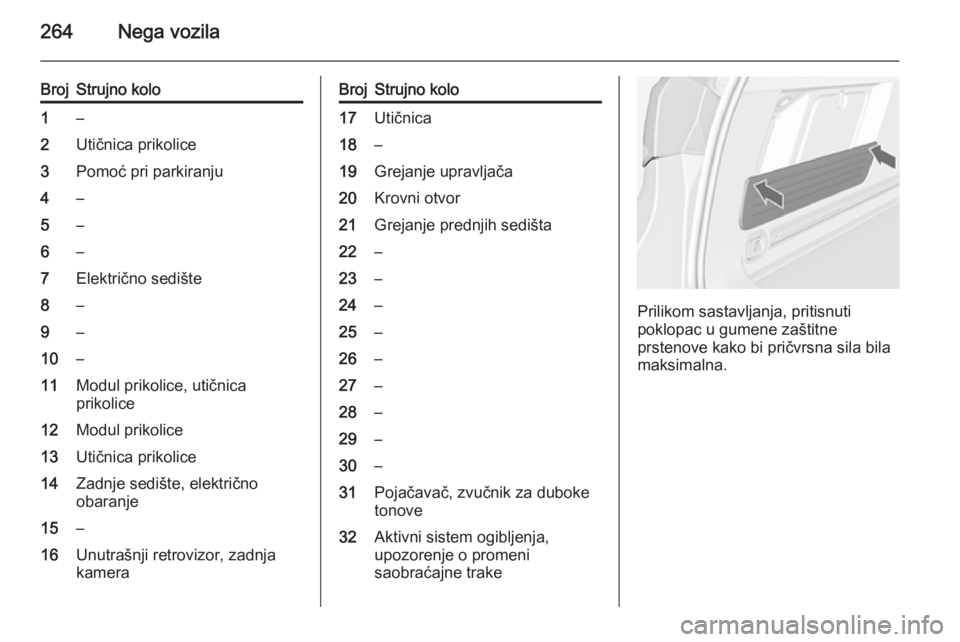

264Nega vozila
BrojStrujno kolo1–2Utičnica prikolice3Pomoć pri parkiranju4–5–6–7Električno sedište8–9–10–11Modul prikolice, utičnica
prikolice12Modul prikolice13Utičnica prikolice14Zadnje sedište, električno
obaranje15–16Unutrašnji retrovizor, zadnja
kameraBrojStrujno kolo17Utičnica18–19Grejanje upravljača20Krovni otvor21Grejanje prednjih sedišta22–23–24–25–26–27–28–29–30–31Pojačavač, zvučnik za duboke
tonove32Aktivni sistem ogibljenja,
upozorenje o promeni
saobraćajne trake
Prilikom sastavljanja, pritisnuti
poklopac u gumene zaštitne
prstenove kako bi pričvrsna sila bila
maksimalna.

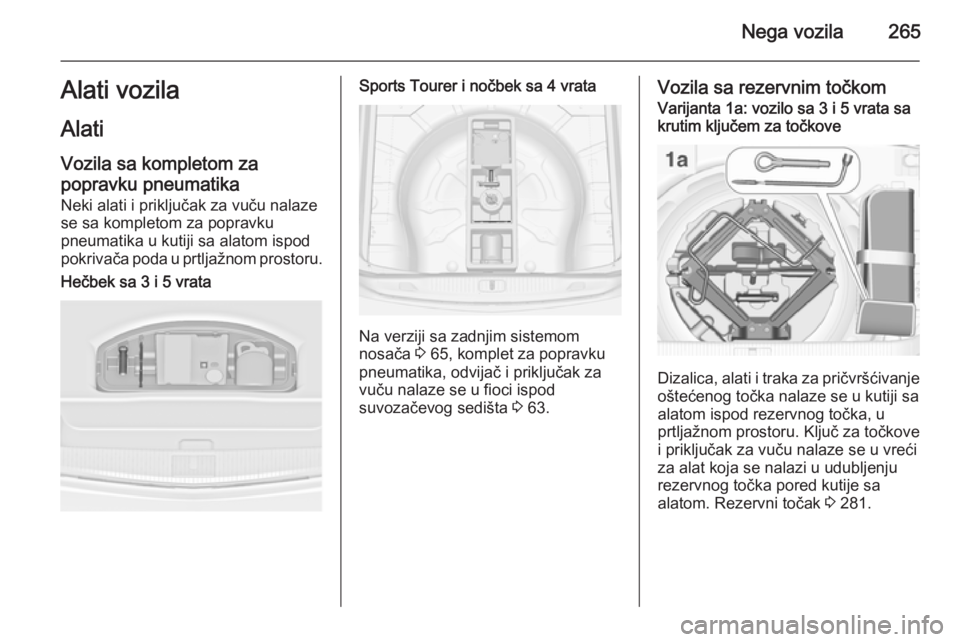

Nega vozila265Alati vozila
Alati Vozila sa kompletom zapopravku pneumatika
Neki alati i priključak za vuču nalaze
se sa kompletom za popravku
pneumatika u kutiji sa alatom ispod
pokrivača poda u prtljažnom prostoru.Hečbek sa 3 i 5 vrataSports Tourer i nočbek sa 4 vrata
Na verziji sa zadnjim sistemom
nosača 3 65, komplet za popravku
pneumatika, odvijač i priključak za vuču nalaze se u fioci ispod
suvozačevog sedišta 3 63.
Vozila sa rezervnim točkomVarijanta 1a: vozilo sa 3 i 5 vrata sa
krutim ključem za točkove
Dizalica, alati i traka za pričvršćivanje
oštećenog točka nalaze se u kutiji sa
alatom ispod rezervnog točka, u
prtljažnom prostoru. Ključ za točkove
i priključak za vuču nalaze se u vreći
za alat koja se nalazi u udubljenju
rezervnog točka pored kutije sa
alatom. Rezervni točak 3 281.

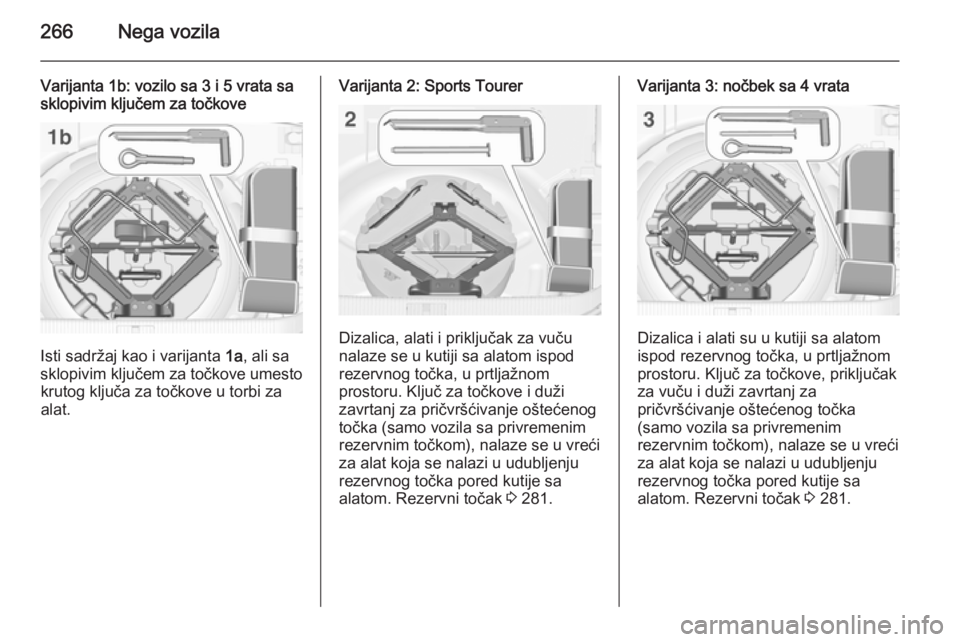

266Nega vozila
Varijanta 1b: vozilo sa 3 i 5 vrata sasklopivim ključem za točkove
Isti sadržaj kao i varijanta 1a, ali sa
sklopivim ključem za točkove umesto krutog ključa za točkove u torbi za
alat.
Varijanta 2: Sports Tourer
Dizalica, alati i priključak za vuču
nalaze se u kutiji sa alatom ispod rezervnog točka, u prtljažnom
prostoru. Ključ za točkove i duži
zavrtanj za pričvršćivanje oštećenog
točka (samo vozila sa privremenim
rezervnim točkom), nalaze se u vreći
za alat koja se nalazi u udubljenju
rezervnog točka pored kutije sa
alatom. Rezervni točak 3 281.
Varijanta 3: nočbek sa 4 vrata
Dizalica i alati su u kutiji sa alatom
ispod rezervnog točka, u prtljažnom
prostoru. Ključ za točkove, priključak
za vuču i duži zavrtanj za
pričvršćivanje oštećenog točka
(samo vozila sa privremenim
rezervnim točkom), nalaze se u vreći
za alat koja se nalazi u udubljenju
rezervnog točka pored kutije sa
alatom. Rezervni točak 3 281.

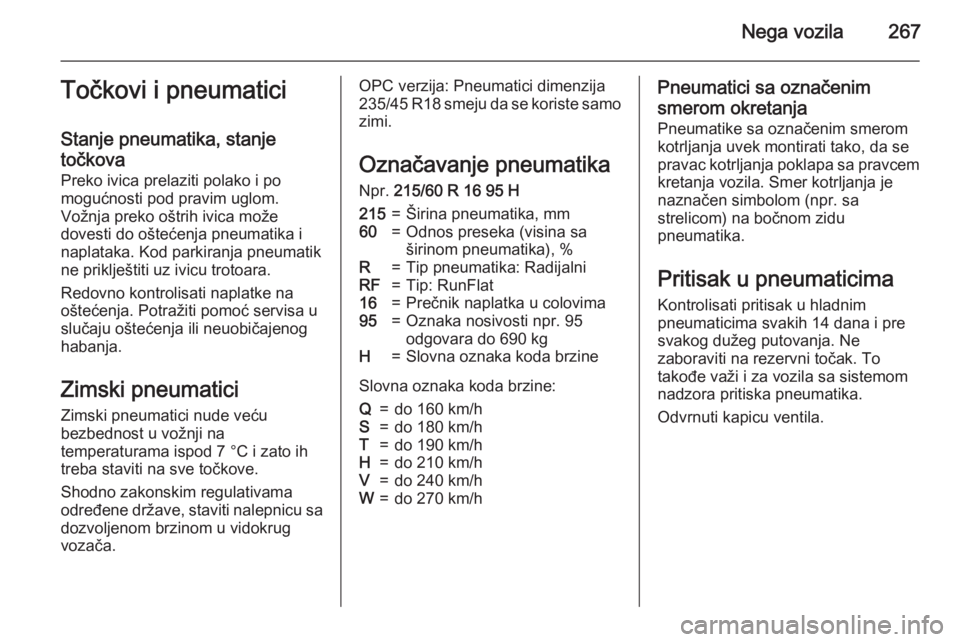

Nega vozila267Točkovi i pneumatici
Stanje pneumatika, stanje točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici Zimski pneumatici nude veću
bezbednost u vožnji na
temperaturama ispod 7 °C i zato ih
treba staviti na sve točkove.
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrug
vozača.OPC verzija: Pneumatici dimenzija 235/45 R18 smeju da se koriste samo zimi.
Označavanje pneumatika
Npr. 215/60 R 16 95 H215=Širina pneumatika, mm60=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat16=Prečnik naplatka u colovima95=Oznaka nosivosti npr. 95
odgovara do 690 kgH=Slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom
nadzora pritiska pneumatika.
Odvrnuti kapicu ventila.

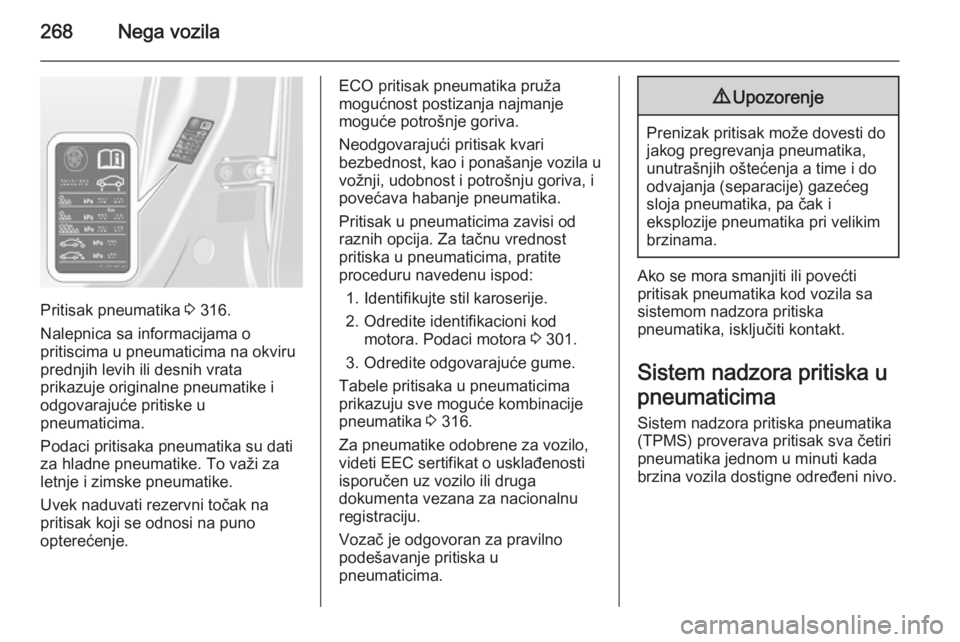

268Nega vozila
Pritisak pneumatika 3 316.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru prednjih levih ili desnih vrata
prikazuje originalne pneumatike i
odgovarajuće pritiske u
pneumaticima.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Identifikujte stil karoserije.
2. Odredite identifikacioni kod motora. Podaci motora 3 301.
3. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 316.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt.
Sistem nadzora pritiska u
pneumaticima
Sistem nadzora pritiska pneumatika
(TPMS) proverava pritisak sva četiri
pneumatika jednom u minuti kada brzina vozila dostigne određeni nivo.
