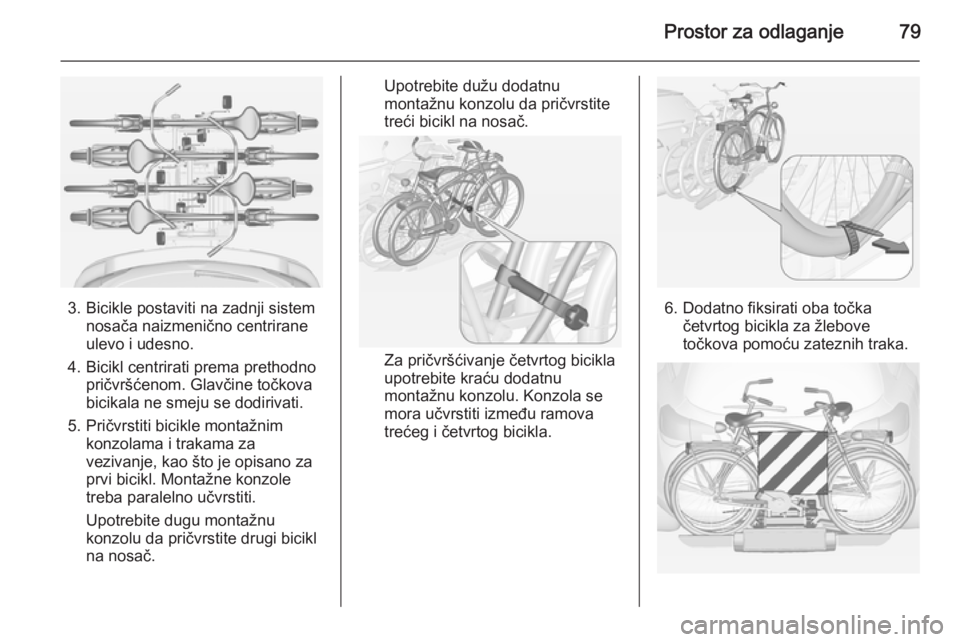

Prostor za odlaganje79
3. Bicikle postaviti na zadnji sistemnosača naizmenično centrirane
ulevo i udesno.
4. Bicikl centrirati prema prethodno pričvršćenom. Glavčine točkova
bicikala ne smeju se dodirivati.
5. Pričvrstiti bicikle montažnim konzolama i trakama za
vezivanje, kao što je opisano za
prvi bicikl. Montažne konzole
treba paralelno učvrstiti.
Upotrebite dugu montažnu
konzolu da pričvrstite drugi bicikl
na nosač.
Upotrebite dužu dodatnu
montažnu konzolu da pričvrstite
treći bicikl na nosač.
Za pričvršćivanje četvrtog bicikla
upotrebite kraću dodatnu
montažnu konzolu. Konzola se
mora učvrstiti između ramova
trećeg i četvrtog bicikla.
6. Dodatno fiksirati oba točka četvrtog bicikla za žlebove
točkova pomoću zateznih traka.

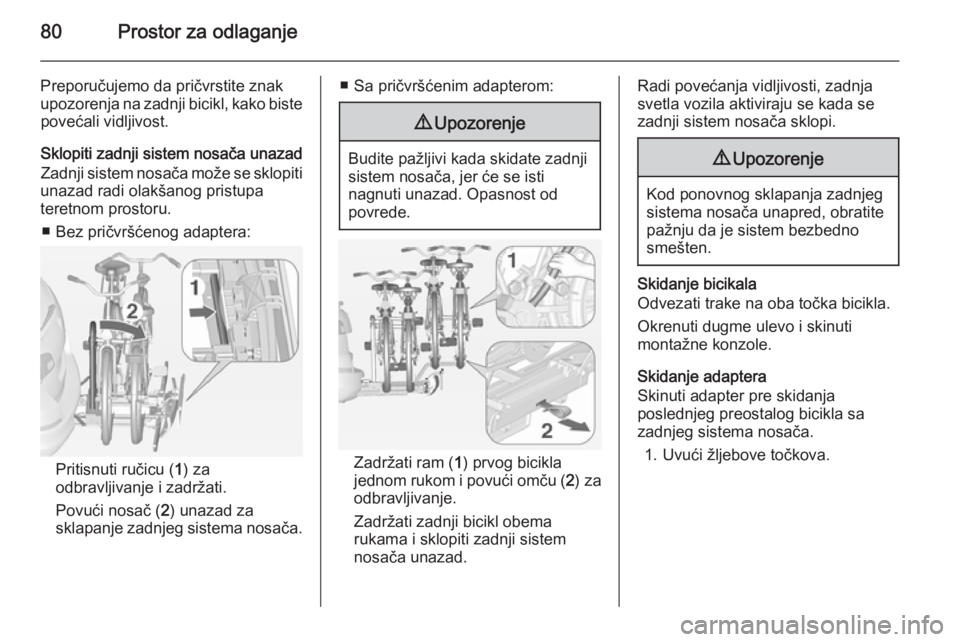

80Prostor za odlaganje
Preporučujemo da pričvrstite znak
upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti
unazad radi olakšanog pristupa
teretnom prostoru.
■ Bez pričvršćenog adaptera:
Pritisnuti ručicu ( 1) za
odbravljivanje i zadržati.
Povući nosač ( 2) unazad za
sklapanje zadnjeg sistema nosača.
■ Sa pričvršćenim adapterom:9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Zadržati ram ( 1) prvog bicikla
jednom rukom i povući omču ( 2) za
odbravljivanje.
Zadržati zadnji bicikl obema
rukama i sklopiti zadnji sistem
nosača unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera
Skinuti adapter pre skidanja
poslednjeg preostalog bicikla sa
zadnjeg sistema nosača.
1. Uvući žljebove točkova.

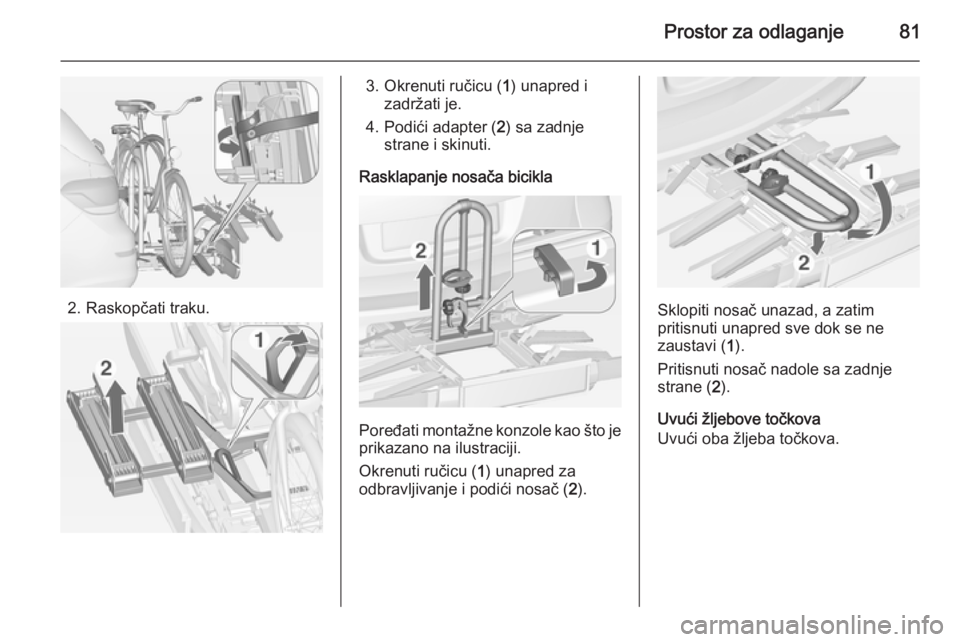

Prostor za odlaganje81
2. Raskopčati traku.
3. Okrenuti ručicu (1) unapred i
zadržati je.
4. Podići adapter ( 2) sa zadnje
strane i skinuti.
Rasklapanje nosača bicikla
Poređati montažne konzole kao što je prikazano na ilustraciji.
Okrenuti ručicu ( 1) unapred za
odbravljivanje i podići nosač ( 2).
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi ( 1).
Pritisnuti nosač nadole sa zadnje
strane ( 2).
Uvući žljebove točkova
Uvući oba žljeba točkova.

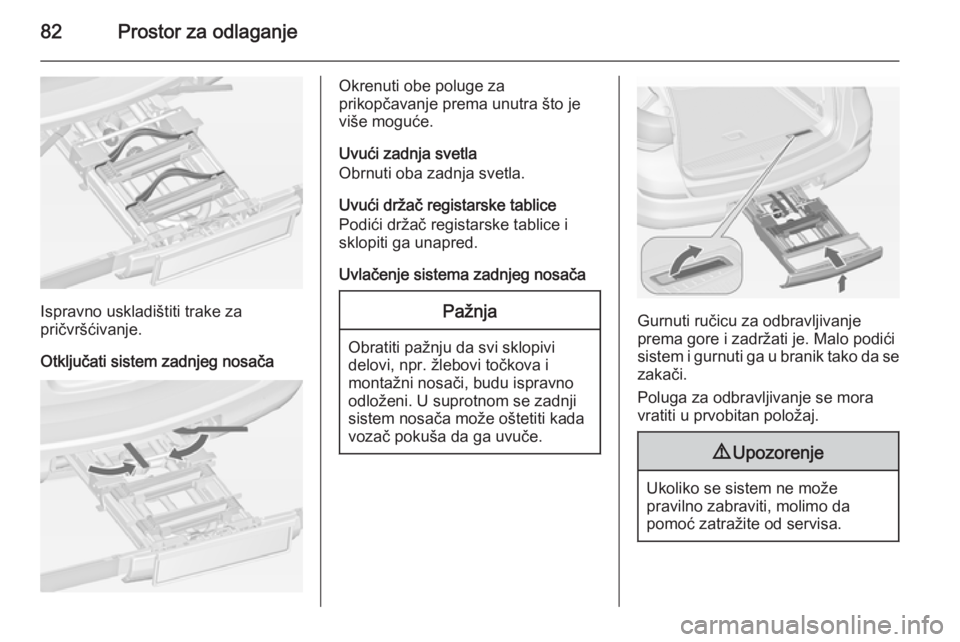

82Prostor za odlaganje
Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće.
Uvući zadnja svetla
Obrnuti oba zadnja svetla.
Uvući držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unapred.
Uvlačenje sistema zadnjeg nosačaPažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.

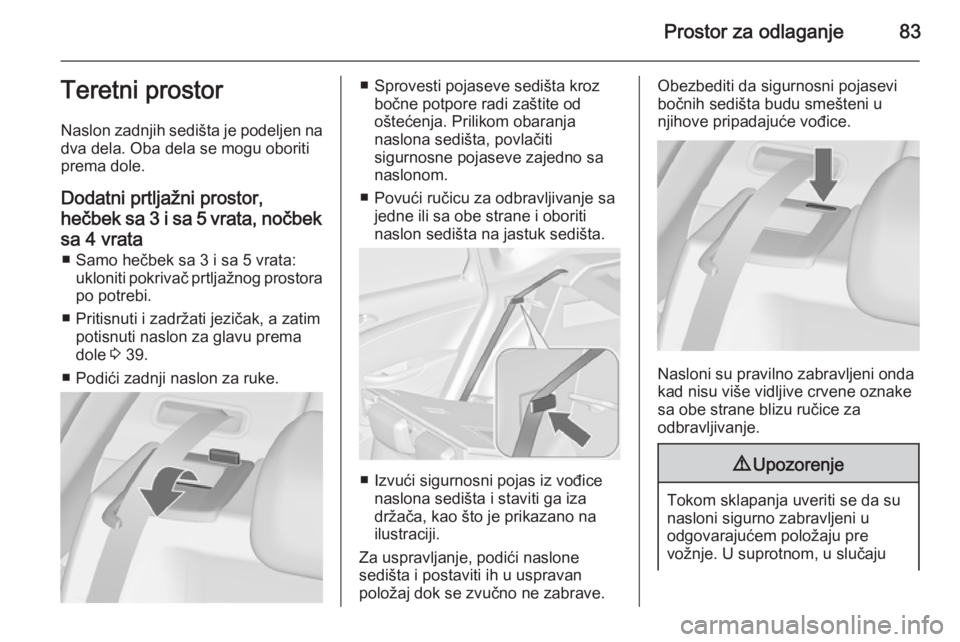

Prostor za odlaganje83Teretni prostor
Naslon zadnjih sedišta je podeljen na dva dela. Oba dela se mogu oboritiprema dole.
Dodatni prtljažni prostor,
hečbek sa 3 i sa 5 vrata, nočbek
sa 4 vrata ■ Samo hečbek sa 3 i sa 5 vrata: ukloniti pokrivač prtljažnog prostorapo potrebi.
■ Pritisnuti i zadržati jezičak, a zatim potisnuti naslon za glavu prema
dole 3 39.
■ Podići zadnji naslon za ruke.■ Sprovesti pojaseve sedišta kroz bočne potpore radi zaštite od
oštećenja. Prilikom obaranja
naslona sedišta, povlačiti
sigurnosne pojaseve zajedno sa
naslonom.
■ Povući ručicu za odbravljivanje sa jedne ili sa obe strane i oboriti
naslon sedišta na jastuk sedišta.
■ Izvući sigurnosni pojas iz vođice naslona sedišta i staviti ga iza
držača, kao što je prikazano na
ilustraciji.
Za uspravljanje, podići naslone
sedišta i postaviti ih u uspravan
položaj dok se zvučno ne zabrave.
Obezbediti da sigurnosni pojasevi
bočnih sedišta budu smešteni u
njihove pripadajuće vođice.
Nasloni su pravilno zabravljeni onda
kad nisu više vidljive crvene oznake
sa obe strane blizu ručice za
odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju

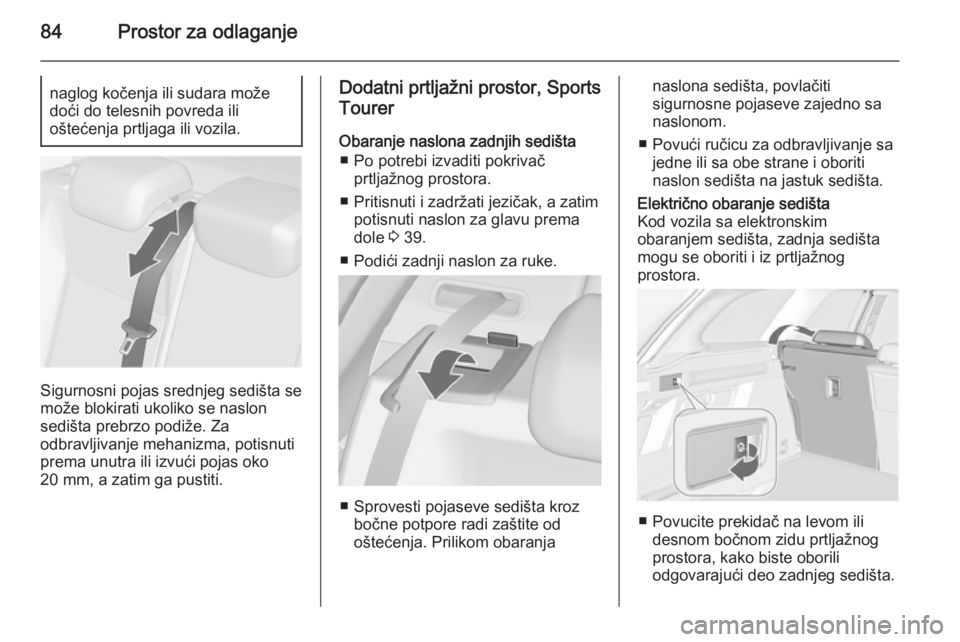

84Prostor za odlaganjenaglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.
Dodatni prtljažni prostor, Sports
Tourer
Obaranje naslona zadnjih sedišta ■ Po potrebi izvaditi pokrivač prtljažnog prostora.
■ Pritisnuti i zadržati jezičak, a zatim potisnuti naslon za glavu prema
dole 3 39.
■ Podići zadnji naslon za ruke.
■ Sprovesti pojaseve sedišta kroz bočne potpore radi zaštite od
oštećenja. Prilikom obaranja
naslona sedišta, povlačiti
sigurnosne pojaseve zajedno sa
naslonom.
■ Povući ručicu za odbravljivanje sa jedne ili sa obe strane i oboriti
naslon sedišta na jastuk sedišta.Električno obaranje sedišta
Kod vozila sa elektronskim
obaranjem sedišta, zadnja sedišta
mogu se oboriti i iz prtljažnog
prostora.
■ Povucite prekidač na levom ili desnom bočnom zidu prtljažnogprostora, kako biste oborili
odgovarajući deo zadnjeg sedišta.

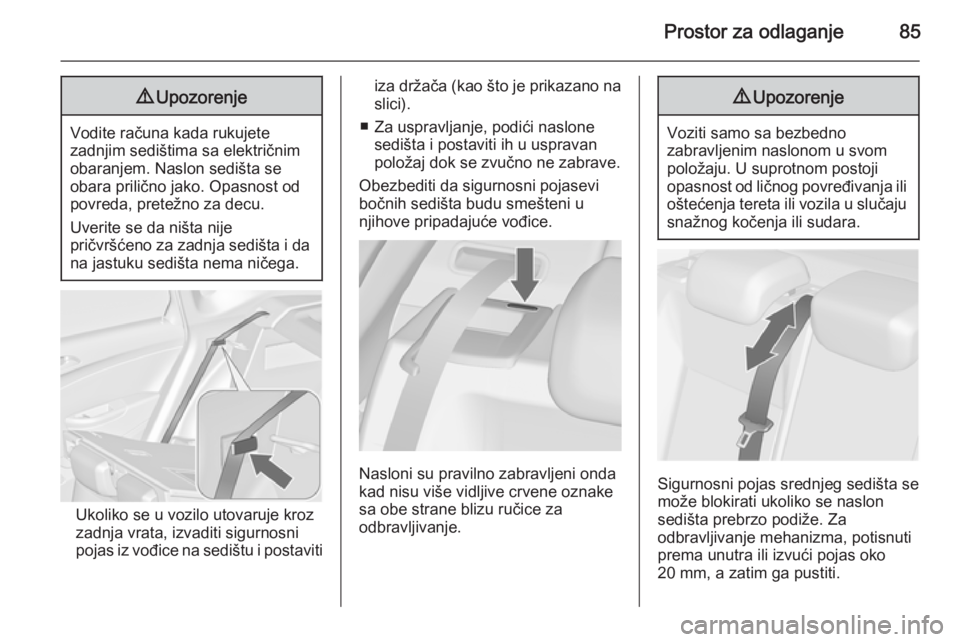

Prostor za odlaganje859Upozorenje
Vodite računa kada rukujete
zadnjim sedištima sa električnim
obaranjem. Naslon sedišta se
obara prilično jako. Opasnost od
povreda, pretežno za decu.
Uverite se da ništa nije
pričvršćeno za zadnja sedišta i da na jastuku sedišta nema ničega.
Ukoliko se u vozilo utovaruje krozzadnja vrata, izvaditi sigurnosni
pojas iz vođice na sedištu i postaviti
iza držača (kao što je prikazano na slici).
■ Za uspravljanje, podići naslone sedišta i postaviti ih u uspravan
položaj dok se zvučno ne zabrave.
Obezbediti da sigurnosni pojasevi
bočnih sedišta budu smešteni u
njihove pripadajuće vođice.
Nasloni su pravilno zabravljeni onda
kad nisu više vidljive crvene oznake
sa obe strane blizu ručice za
odbravljivanje.
9 Upozorenje
Voziti samo sa bezbedno
zabravljenim naslonom u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila u slučaju
snažnog kočenja ili sudara.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.

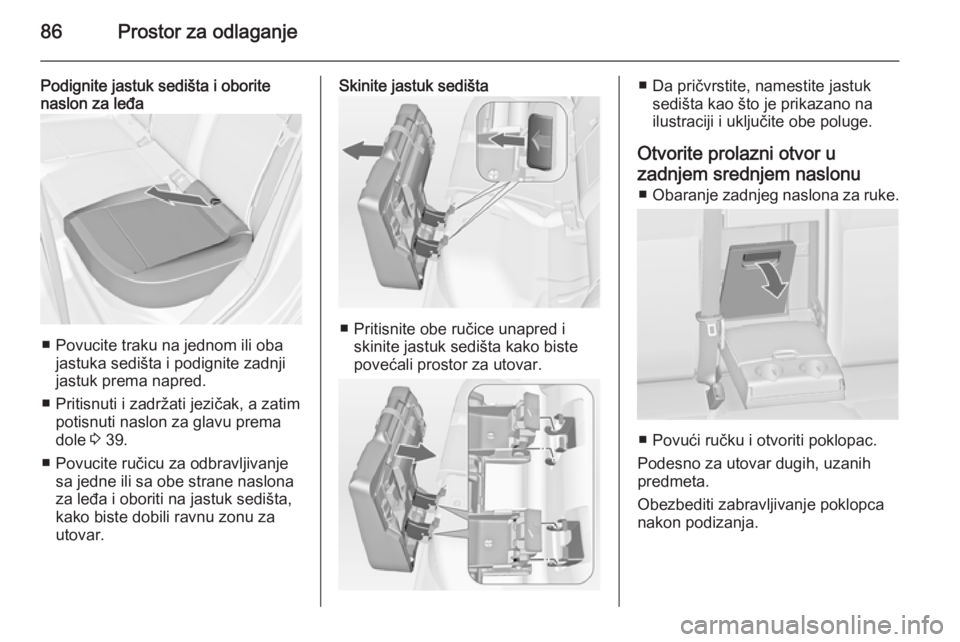

86Prostor za odlaganje
Podignite jastuk sedišta i oborite
naslon za leđa
■ Povucite traku na jednom ili oba
jastuka sedišta i podignite zadnji
jastuk prema napred.
■ Pritisnuti i zadržati jezičak, a zatim potisnuti naslon za glavu prema
dole 3 39.
■ Povucite ručicu za odbravljivanje sa jedne ili sa obe strane naslona
za leđa i oboriti na jastuk sedišta,
kako biste dobili ravnu zonu za
utovar.
Skinite jastuk sedišta
■ Pritisnite obe ručice unapred i skinite jastuk sedišta kako biste
povećali prostor za utovar.
■ Da pričvrstite, namestite jastuk sedišta kao što je prikazano na
ilustraciji i uključite obe poluge.
Otvorite prolazni otvor u
zadnjem srednjem naslonu ■ Obaranje zadnjeg naslona za ruke.
■ Povući ručku i otvoriti poklopac.
Podesno za utovar dugih, uzanih predmeta.
Obezbediti zabravljivanje poklopca
nakon podizanja.

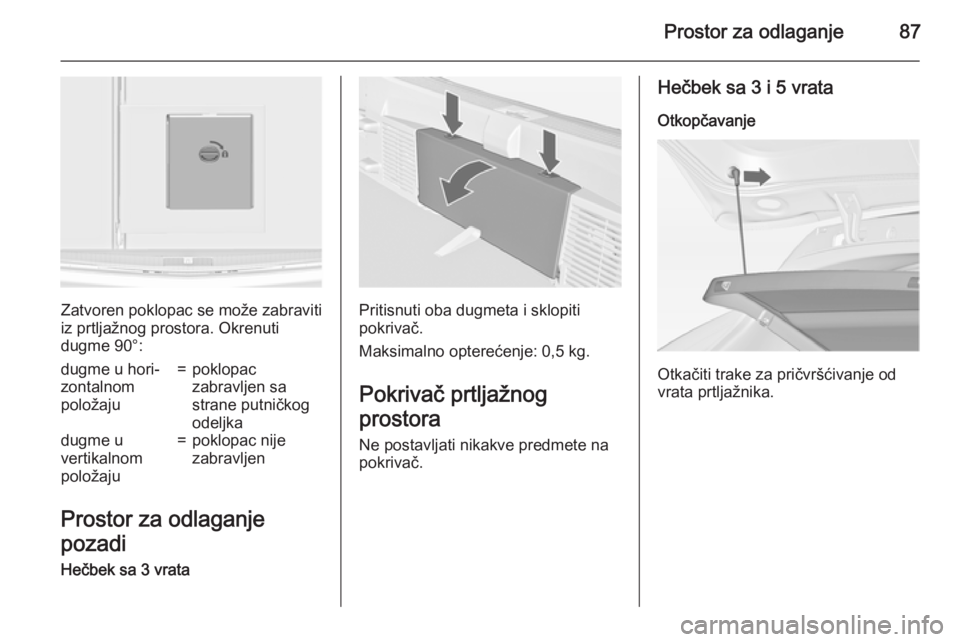

Prostor za odlaganje87
Zatvoren poklopac se može zabraviti
iz prtljažnog prostora. Okrenuti
dugme 90°:
dugme u hori‐
zontalnom
položaju=poklopac
zabravljen sa
strane putničkog
odeljkadugme u
vertikalnom
položaju=poklopac nije
zabravljen
Prostor za odlaganje
pozadi
Hečbek sa 3 vrata
Pritisnuti oba dugmeta i sklopiti
pokrivač.
Maksimalno opterećenje: 0,5 kg.
Pokrivač prtljažnog
prostora
Ne postavljati nikakve predmete na
pokrivač.
Hečbek sa 3 i 5 vrata
Otkopčavanje
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.

88Prostor za odlaganje
Podići zadnju stranu pokrivača i
pritisnuti naviše na prednjem delu.
Skinuti pokrivač.
Ukoliko je poklopac podesiv po visini
postavljen u srednji ili gornji položaj,
pokrivač prtljažnog prostora se može
odložiti ispod njega.
Pokrivač podesiv po visini 3 89.
Postavljanje
Zakačiti pokrivač za bočne vođice i
oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.
Sports Tourer
Zatvaranje pokrivača
Povući pokrivač prtljažnog prostora
prema nazad pomoću rukohvata dok
se ne zakači u bočne držače.
Otvaranje pokrivača
Povući ručicu na kraju pokrivača
unazad i naniže. Sama se automatski namotava.
Pokrivač u gornjem položaju
Pritisnuti ručicu na zadnjem kraju
pokrivača naniže. Zadnji deo
pokrivača automatski se vodi naviše.
