OPEL ASTRA J 2016.5 Betriebsanleitung (in German)

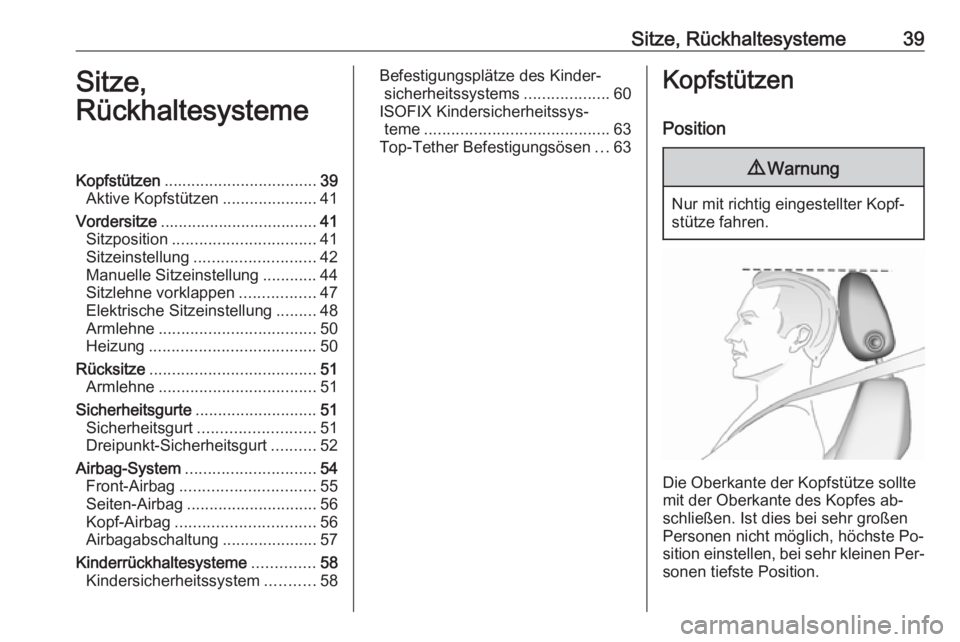

Sitze, Rückhaltesysteme39Sitze,
RückhaltesystemeKopfstützen .................................. 39
Aktive Kopfstützen .....................41
Vordersitze ................................... 41
Sitzposition ................................ 41
Sitzeinstellung ........................... 42
Manuelle Sitzeinstellung ............44
Sitzlehne vorklappen .................47
Elektrische Sitzeinstellung .........48
Armlehne ................................... 50
Heizung ..................................... 50
Rücksitze ..................................... 51
Armlehne ................................... 51
Sicherheitsgurte ........................... 51
Sicherheitsgurt .......................... 51
Dreipunkt-Sicherheitsgurt ..........52
Airbag-System ............................. 54
Front-Airbag .............................. 55
Seiten-Airbag ............................. 56
Kopf-Airbag ............................... 56
Airbagabschaltung .....................57
Kinderrückhaltesysteme ..............58
Kindersicherheitssystem ...........58Befestigungsplätze des Kinder‐
sicherheitssystems ...................60
ISOFIX Kindersicherheitssys‐ teme ......................................... 63
Top-Tether Befestigungsösen ...63Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte mit der Oberkante des Kopfes ab‐
schließen. Ist dies bei sehr großen
Personen nicht möglich, höchste Po‐
sition einstellen, bei sehr kleinen Per‐ sonen tiefste Position.

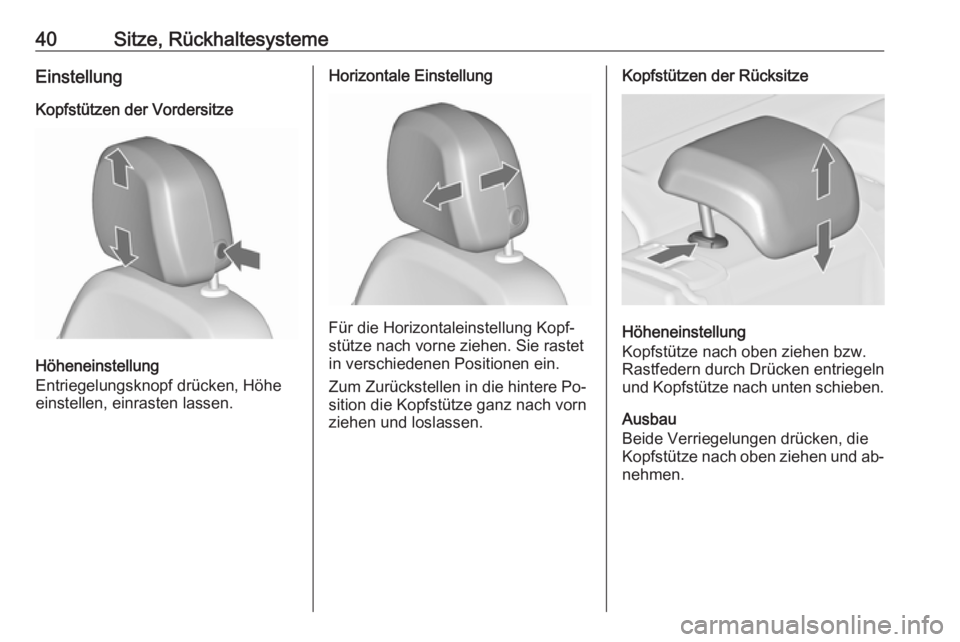

40Sitze, RückhaltesystemeEinstellungKopfstützen der Vordersitze
Höheneinstellung
Entriegelungsknopf drücken, Höhe
einstellen, einrasten lassen.
Horizontale Einstellung
Für die Horizontaleinstellung Kopf‐
stütze nach vorne ziehen. Sie rastet
in verschiedenen Positionen ein.
Zum Zurückstellen in die hintere Po‐
sition die Kopfstütze ganz nach vorn
ziehen und loslassen.
Kopfstützen der Rücksitze
Höheneinstellung
Kopfstütze nach oben ziehen bzw.
Rastfedern durch Drücken entriegeln
und Kopfstütze nach unten schieben.
Ausbau
Beide Verriegelungen drücken, die
Kopfstütze nach oben ziehen und ab‐ nehmen.

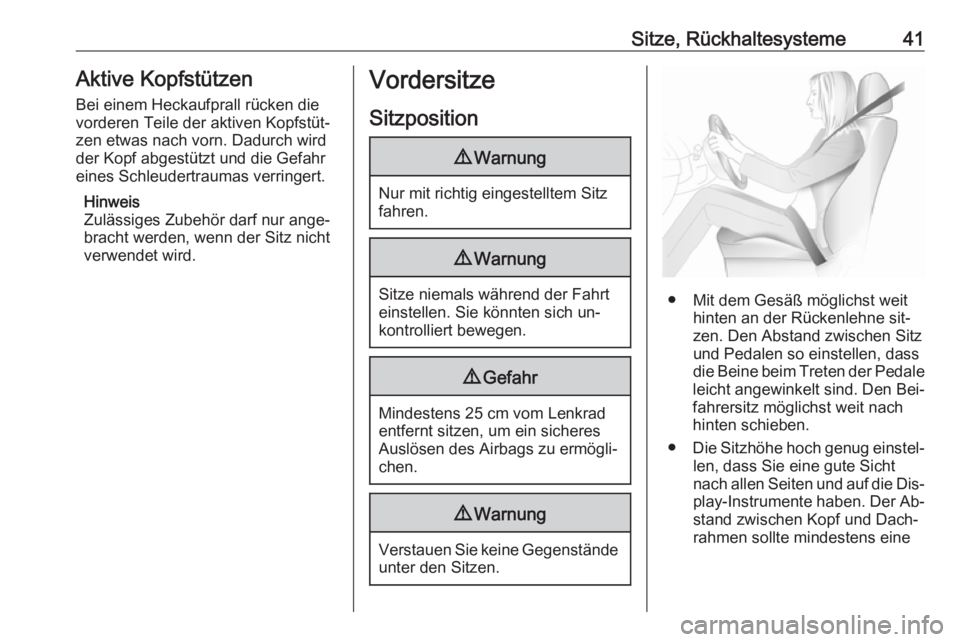

Sitze, Rückhaltesysteme41Aktive Kopfstützen
Bei einem Heckaufprall rücken die
vorderen Teile der aktiven Kopfstüt‐
zen etwas nach vorn. Dadurch wird
der Kopf abgestützt und die Gefahr eines Schleudertraumas verringert.
Hinweis
Zulässiges Zubehör darf nur ange‐
bracht werden, wenn der Sitz nicht
verwendet wird.Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.
● Mit dem Gesäß möglichst weit hinten an der Rückenlehne sit‐
zen. Den Abstand zwischen Sitz
und Pedalen so einstellen, dass
die Beine beim Treten der Pedale
leicht angewinkelt sind. Den Bei‐
fahrersitz möglichst weit nach
hinten schieben.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die Dis‐ play-Instrumente haben. Der Ab‐
stand zwischen Kopf und Dach‐
rahmen sollte mindestens eine

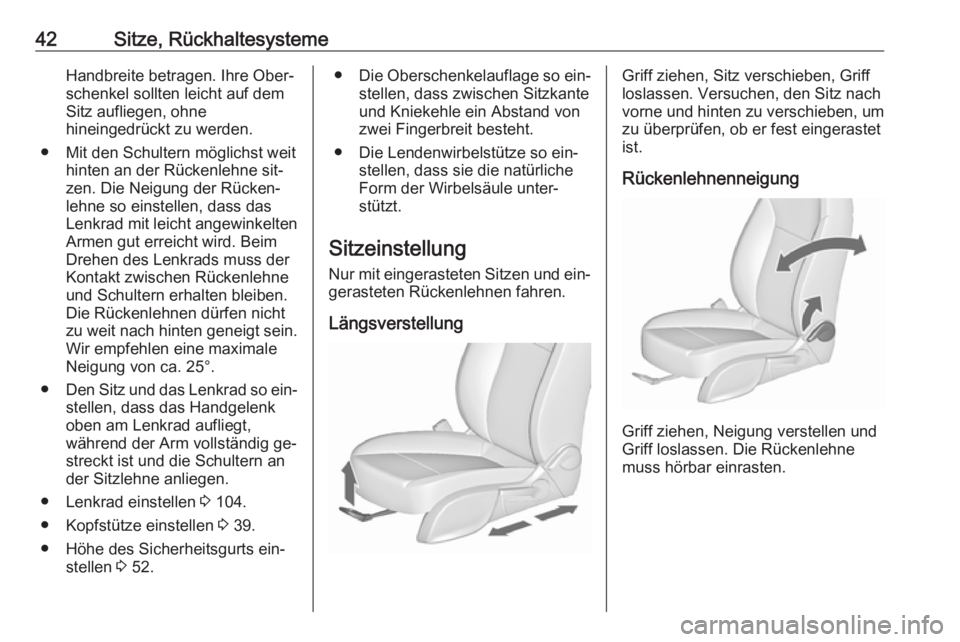

42Sitze, RückhaltesystemeHandbreite betragen. Ihre Ober‐
schenkel sollten leicht auf dem
Sitz aufliegen, ohne
hineingedrückt zu werden.
● Mit den Schultern möglichst weit hinten an der Rückenlehne sit‐
zen. Die Neigung der Rücken‐
lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben.
Die Rückenlehnen dürfen nicht
zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Den Sitz und das Lenkrad so ein‐
stellen, dass das Handgelenk
oben am Lenkrad aufliegt,
während der Arm vollständig ge‐
streckt ist und die Schultern an
der Sitzlehne anliegen.
● Lenkrad einstellen 3 104.
● Kopfstütze einstellen 3 39.
● Höhe des Sicherheitsgurts ein‐ stellen 3 52.● Die Oberschenkelauflage so ein‐
stellen, dass zwischen Sitzkante
und Kniekehle ein Abstand von
zwei Fingerbreit besteht.
● Die Lendenwirbelstütze so ein‐ stellen, dass sie die natürliche
Form der Wirbelsäule unter‐ stützt.
Sitzeinstellung
Nur mit eingerasteten Sitzen und ein‐ gerasteten Rückenlehnen fahren.
LängsverstellungGriff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
vorne und hinten zu verschieben, um
zu überprüfen, ob er fest eingerastet
ist.
Rückenlehnenneigung
Griff ziehen, Neigung verstellen und
Griff loslassen. Die Rückenlehne
muss hörbar einrasten.

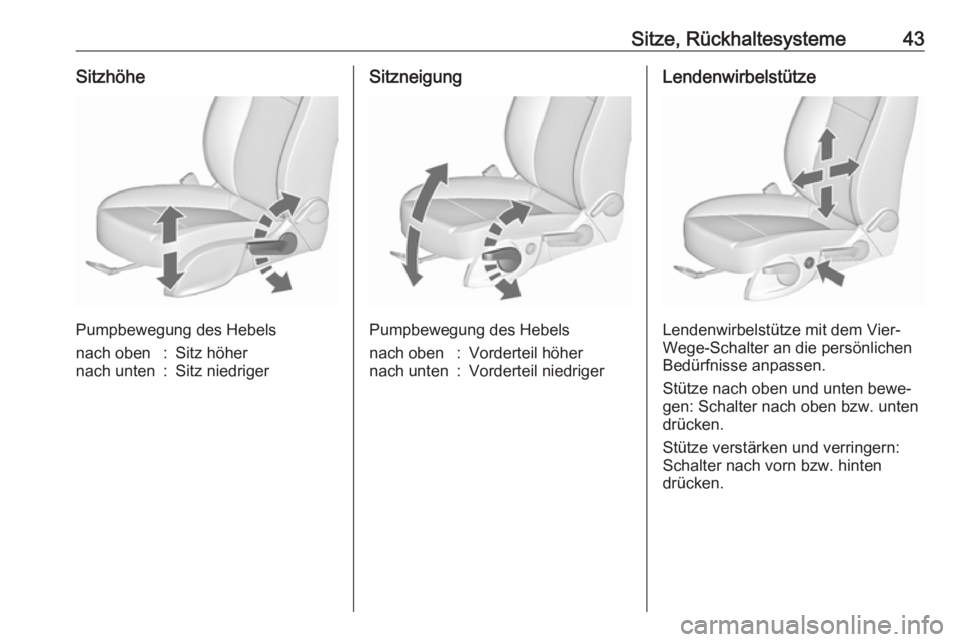

Sitze, Rückhaltesysteme43Sitzhöhe
Pumpbewegung des Hebels
nach oben:Sitz höhernach unten:Sitz niedrigerSitzneigung
Pumpbewegung des Hebels
nach oben:Vorderteil höhernach unten:Vorderteil niedrigerLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.

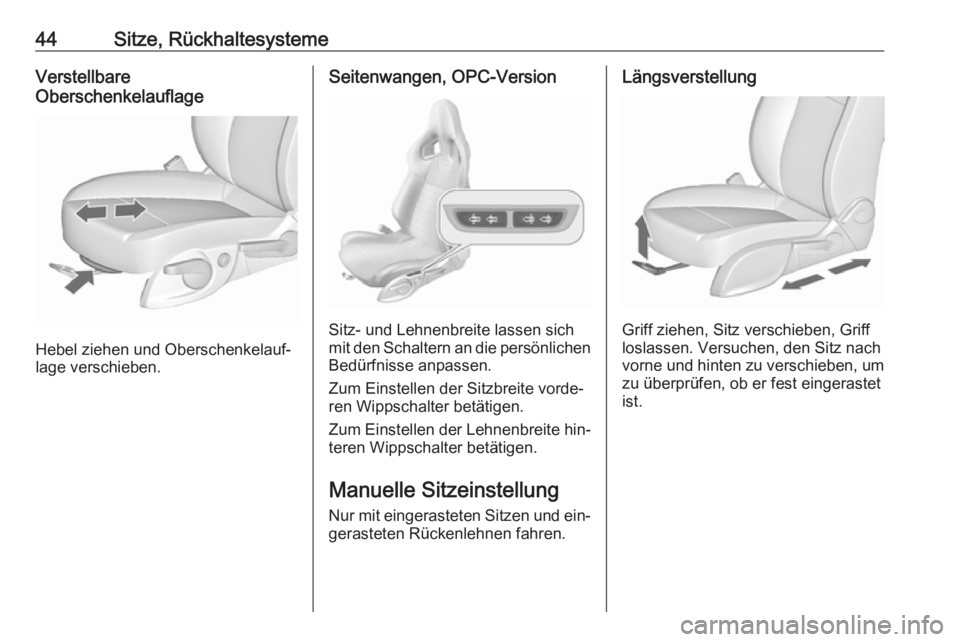

44Sitze, RückhaltesystemeVerstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Seitenwangen, OPC-Version
Sitz- und Lehnenbreite lassen sich
mit den Schaltern an die persönlichen Bedürfnisse anpassen.
Zum Einstellen der Sitzbreite vorde‐
ren Wippschalter betätigen.
Zum Einstellen der Lehnenbreite hin‐ teren Wippschalter betätigen.
Manuelle Sitzeinstellung
Nur mit eingerasteten Sitzen und ein‐ gerasteten Rückenlehnen fahren.
Längsverstellung
Griff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
vorne und hinten zu verschieben, um
zu überprüfen, ob er fest eingerastet
ist.

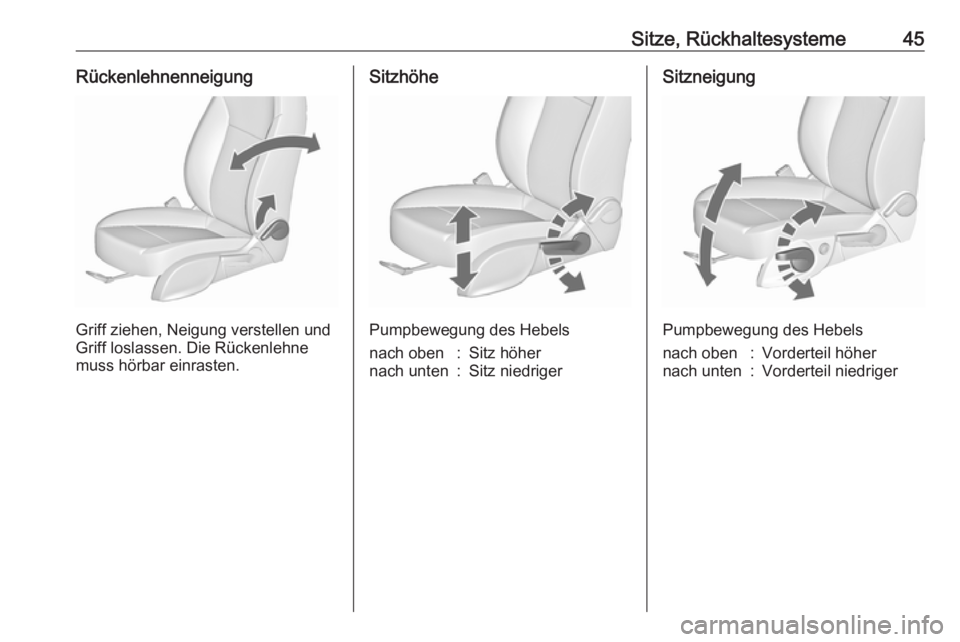

Sitze, Rückhaltesysteme45Rückenlehnenneigung
Griff ziehen, Neigung verstellen und
Griff loslassen. Die Rückenlehne
muss hörbar einrasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben:Sitz höhernach unten:Sitz niedrigerSitzneigung
Pumpbewegung des Hebels
nach oben:Vorderteil höhernach unten:Vorderteil niedriger

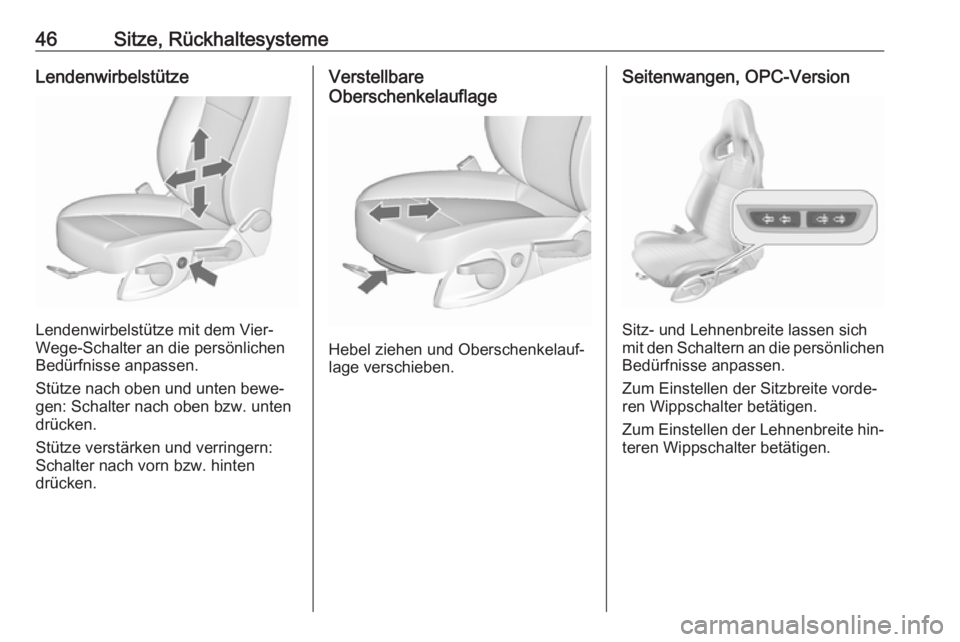

46Sitze, RückhaltesystemeLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Seitenwangen, OPC-Version
Sitz- und Lehnenbreite lassen sich
mit den Schaltern an die persönlichen Bedürfnisse anpassen.
Zum Einstellen der Sitzbreite vorde‐
ren Wippschalter betätigen.
Zum Einstellen der Lehnenbreite hin‐ teren Wippschalter betätigen.

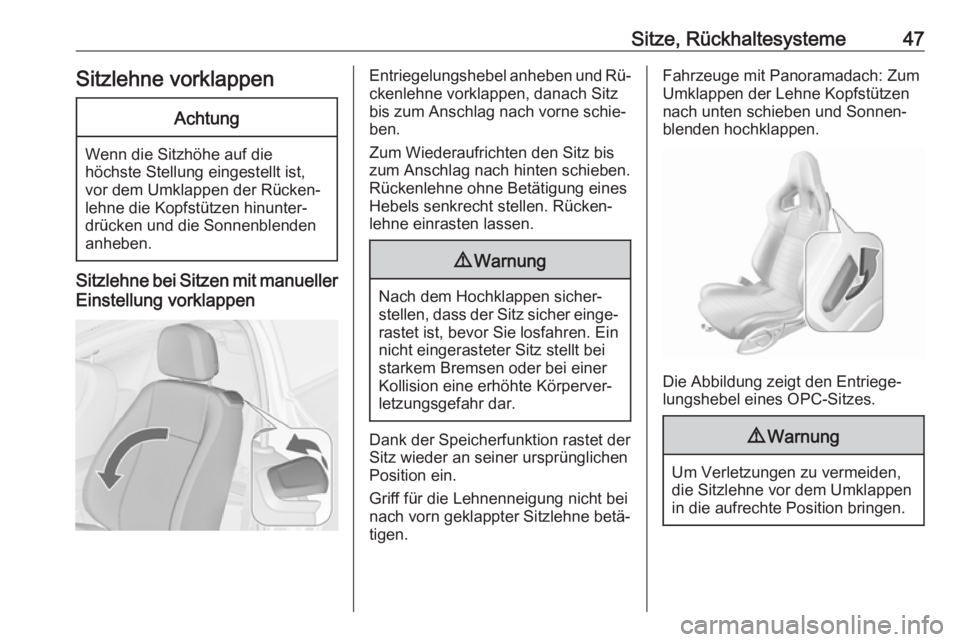

Sitze, Rückhaltesysteme47Sitzlehne vorklappenAchtung
Wenn die Sitzhöhe auf die
höchste Stellung eingestellt ist, vor dem Umklappen der Rücken‐
lehne die Kopfstützen hinunter‐
drücken und die Sonnenblenden
anheben.
Sitzlehne bei Sitzen mit manueller
Einstellung vorklappen
Entriegelungshebel anheben und Rü‐
ckenlehne vorklappen, danach Sitz bis zum Anschlag nach vorne schie‐
ben.
Zum Wiederaufrichten den Sitz bis
zum Anschlag nach hinten schieben.
Rückenlehne ohne Betätigung eines
Hebels senkrecht stellen. Rücken‐
lehne einrasten lassen.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass der Sitz sicher einge‐ rastet ist, bevor Sie losfahren. Ein
nicht eingerasteter Sitz stellt bei starkem Bremsen oder bei einer
Kollision eine erhöhte Körperver‐
letzungsgefahr dar.
Dank der Speicherfunktion rastet der
Sitz wieder an seiner ursprünglichen
Position ein.
Griff für die Lehnenneigung nicht bei
nach vorn geklappter Sitzlehne betä‐
tigen.
Fahrzeuge mit Panoramadach: Zum
Umklappen der Lehne Kopfstützen
nach unten schieben und Sonnen‐
blenden hochklappen.
Die Abbildung zeigt den Entriege‐
lungshebel eines OPC-Sitzes.
9 Warnung
Um Verletzungen zu vermeiden,
die Sitzlehne vor dem Umklappen
in die aufrechte Position bringen.

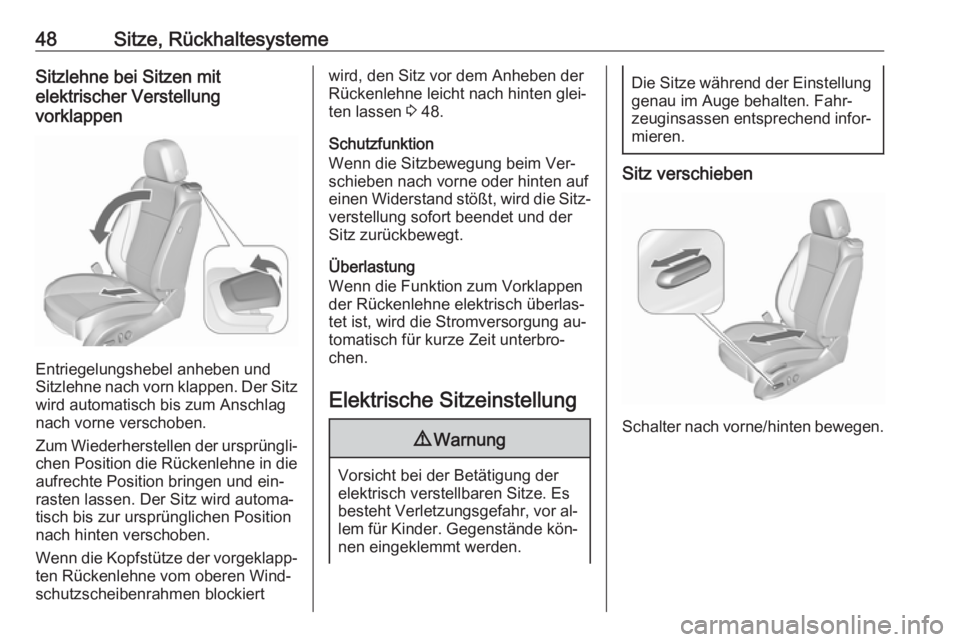

48Sitze, RückhaltesystemeSitzlehne bei Sitzen mit
elektrischer Verstellung
vorklappen
Entriegelungshebel anheben und
Sitzlehne nach vorn klappen. Der Sitz wird automatisch bis zum Anschlag
nach vorne verschoben.
Zum Wiederherstellen der ursprüngli‐
chen Position die Rückenlehne in die aufrechte Position bringen und ein‐
rasten lassen. Der Sitz wird automa‐
tisch bis zur ursprünglichen Position
nach hinten verschoben.
Wenn die Kopfstütze der vorgeklapp‐ ten Rückenlehne vom oberen Wind‐schutzscheibenrahmen blockiert
wird, den Sitz vor dem Anheben der
Rückenlehne leicht nach hinten glei‐
ten lassen 3 48.
Schutzfunktion
Wenn die Sitzbewegung beim Ver‐
schieben nach vorne oder hinten auf
einen Widerstand stößt, wird die Sitz‐
verstellung sofort beendet und der
Sitz zurückbewegt.
Überlastung
Wenn die Funktion zum Vorklappen
der Rückenlehne elektrisch überlas‐
tet ist, wird die Stromversorgung au‐
tomatisch für kurze Zeit unterbro‐
chen.
Elektrische Sitzeinstellung9 Warnung
Vorsicht bei der Betätigung der
elektrisch verstellbaren Sitze. Es
besteht Verletzungsgefahr, vor al‐ lem für Kinder. Gegenstände kön‐
nen eingeklemmt werden.
Die Sitze während der Einstellung
genau im Auge behalten. Fahr‐
zeuginsassen entsprechend infor‐
mieren.
Sitz verschieben
Schalter nach vorne/hinten bewegen.
