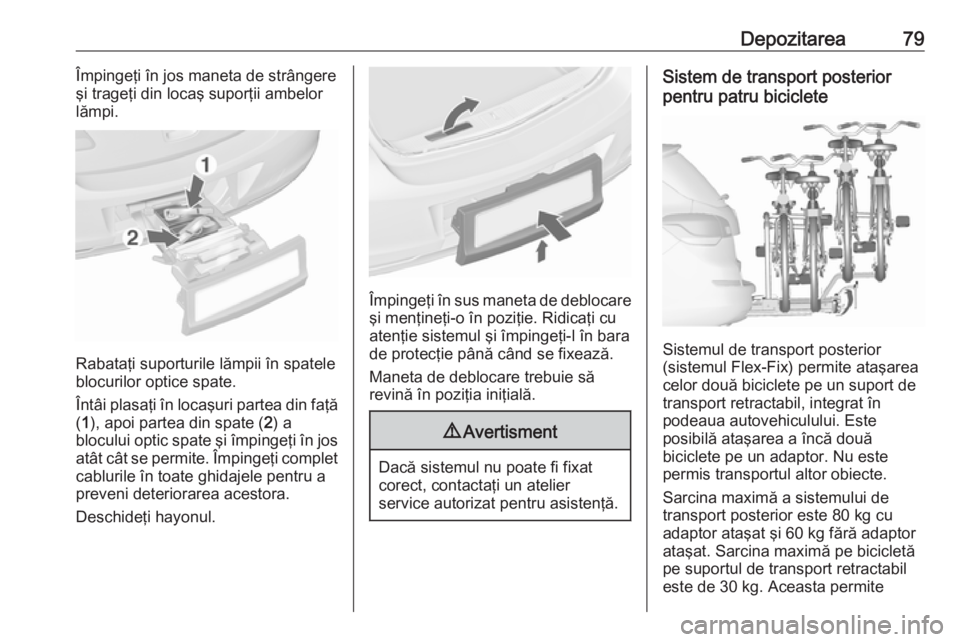

Depozitarea79Împingeţi în jos maneta de strângere
şi trageţi din locaş suporţii ambelor lămpi.
Rabataţi suporturile lămpii în spatele
blocurilor optice spate.
Întâi plasaţi în locaşuri partea din faţă ( 1 ), apoi partea din spate ( 2) a
blocului optic spate şi împingeţi în jos
atât cât se permite. Împingeţi complet cablurile în toate ghidajele pentru a
preveni deteriorarea acestora.
Deschideţi hayonul.
Împingeţi în sus maneta de deblocare şi menţineţi-o în poziţie. Ridicaţi cu
atenţie sistemul şi împingeţi-l în bara
de protecţie până când se fixează.
Maneta de deblocare trebuie să
revină în poziţia iniţială.
9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.
Sistem de transport posterior
pentru patru biciclete
Sistemul de transport posterior
(sistemul Flex-Fix) permite ataşarea
celor două biciclete pe un suport de
transport retractabil, integrat în
podeaua autovehiculului. Este
posibilă ataşarea a încă două
biciclete pe un adaptor. Nu este
permis transportul altor obiecte.
Sarcina maximă a sistemului de
transport posterior este 80 kg cu
adaptor ataşat şi 60 kg fără adaptor
ataşat. Sarcina maximă pe bicicletă
pe suportul de transport retractabil
este de 30 kg. Aceasta permite

80Depozitareaataşarea bicicletelor acţionate
electric la suportul de transport
retractabil. Sarcina maximă pe
bicicletă pe adaptor este de 20 kg.
Ampatamentul unei biciclete nu poate
depăşi 1,15 m. Altfel, fixarea în
siguranţă a bicicletei nu este posibilă.
Dacă nu se utilizează, sistemul de
transport trebuie glisat înapoi în
podeaua autovehiculului.
Pe biciclete nu trebuie să existe
niciun obiect care s-ar putea
desprinde în timpul transportului.Atenţie
Dacă sistemul de transport posterior este extins, iar
autovehiculul este complet
încărcat, jocul şasiului va fi redus.
Conduceţi cu grijă când şoseaua
este puternic înclinată sau în
timpul condusului pe rampă, teren accidentat etc.
Atenţie
Consultaţi distribuitorul debiciclete înainte de ataşarea
bicicletelor cu cadru din carbon.
Bicicletele se pot deteriora.
Extinderea
Deschideţi hayonul.
9 Avertisment
Nicio persoană nu trebuie să stea
în zona de extensie a sistemului
de fixare din spate; pericol de
rănire.
Trageţi în sus maneta de deblocare.
Sistemul se deblochează şi se
deplasează rapid în afară din bara de
protecţie.
Trageţi complet în afară sistemul de
transport posterior până când se
fixează în poziţie cu un declic.
Asiguraţi-vă că nu este posibilă
împingerea spre spate a sistemului
de transport, fără a trage din nou de
maneta de eliberare.

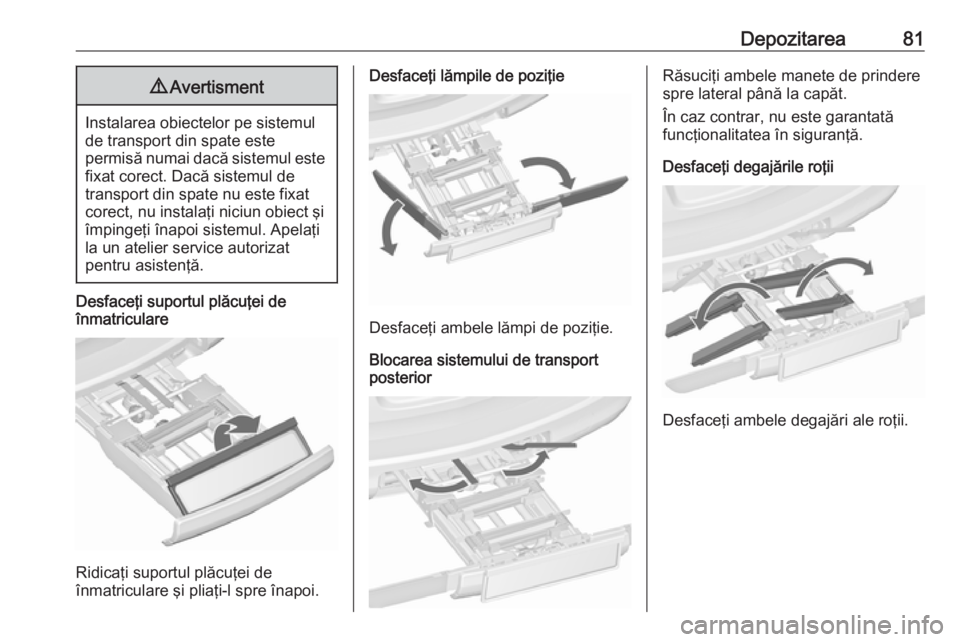

Depozitarea819Avertisment
Instalarea obiectelor pe sistemul
de transport din spate este
permisă numai dacă sistemul este fixat corect. Dacă sistemul de
transport din spate nu este fixat
corect, nu instalaţi niciun obiect şi
împingeţi înapoi sistemul. Apelaţi
la un atelier service autorizat
pentru asistenţă.
Desfaceţi suportul plăcuţei de
înmatriculare
Ridicaţi suportul plăcuţei de
înmatriculare şi pliaţi-l spre înapoi.
Desfaceţi lămpile de poziţie
Desfaceţi ambele lămpi de poziţie.
Blocarea sistemului de transport
posterior
Răsuciţi ambele manete de prindere
spre lateral până la capăt.
În caz contrar, nu este garantată
funcţionalitatea în siguranţă.
Desfaceţi degajările roţii
Desfaceţi ambele degajări ale roţii.

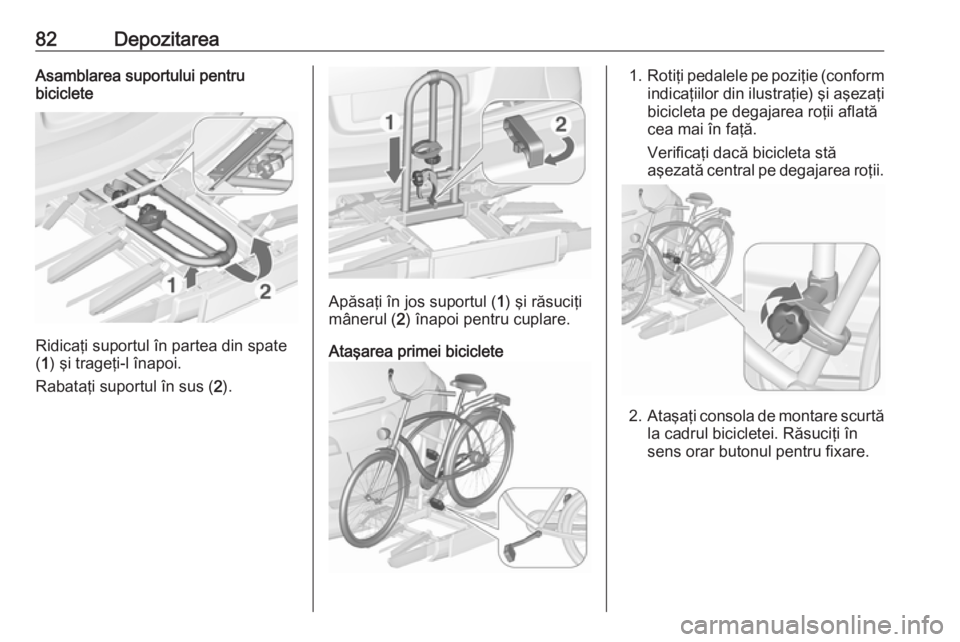

82DepozitareaAsamblarea suportului pentru
biciclete
Ridicaţi suportul în partea din spate
( 1 ) şi trageţi-l înapoi.
Rabataţi suportul în sus ( 2).
Apăsaţi în jos suportul ( 1) şi răsuciţi
mânerul ( 2) înapoi pentru cuplare.
Ataşarea primei biciclete
1. Rotiţi pedalele pe poziţie (conform
indicaţiilor din ilustraţie) şi aşezaţi
bicicleta pe degajarea roţii aflată
cea mai în faţă.
Verificaţi dacă bicicleta stă
aşezată central pe degajarea roţii.
2. Ataşaţi consola de montare scurtă
la cadrul bicicletei. Răsuciţi în
sens orar butonul pentru fixare.

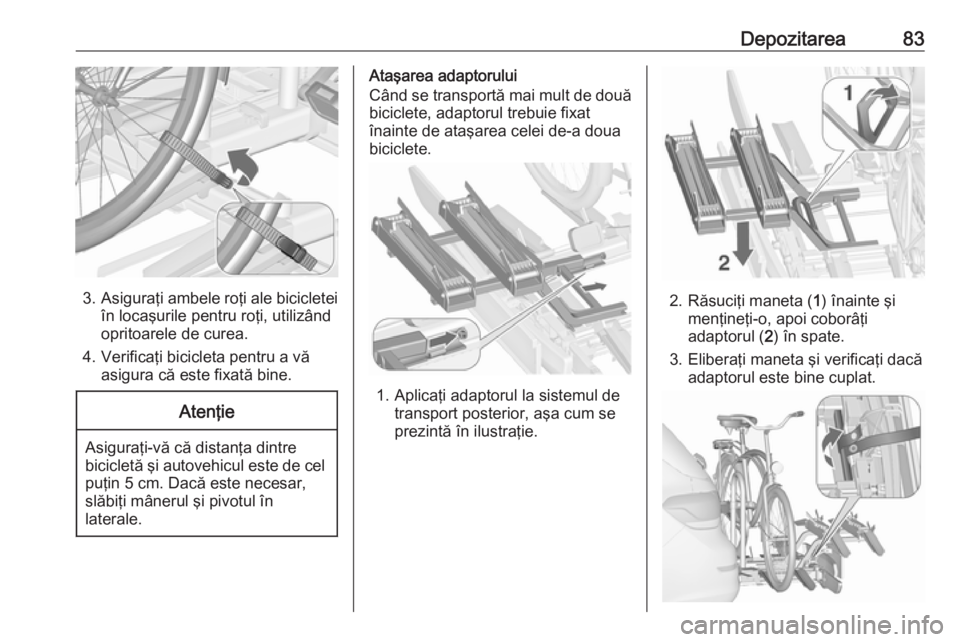

Depozitarea83
3.Asiguraţi ambele roţi ale bicicletei
în locaşurile pentru roţi, utilizând
opritoarele de curea.
4. Verificaţi bicicleta pentru a vă asigura că este fixată bine.
Atenţie
Asiguraţi-vă că distanţa dintre
bicicletă şi autovehicul este de cel puţin 5 cm. Dacă este necesar,
slăbiţi mânerul şi pivotul în
laterale.
Ataşarea adaptorului
Când se transportă mai mult de două biciclete, adaptorul trebuie fixat
înainte de ataşarea celei de-a doua
biciclete.
1. Aplicaţi adaptorul la sistemul de
transport posterior, aşa cum se
prezintă în ilustraţie.
2. Răsuciţi maneta ( 1) înainte şi
menţineţi-o, apoi coborâţi
adaptorul ( 2) în spate.
3. Eliberaţi maneta şi verificaţi dacă adaptorul este bine cuplat.

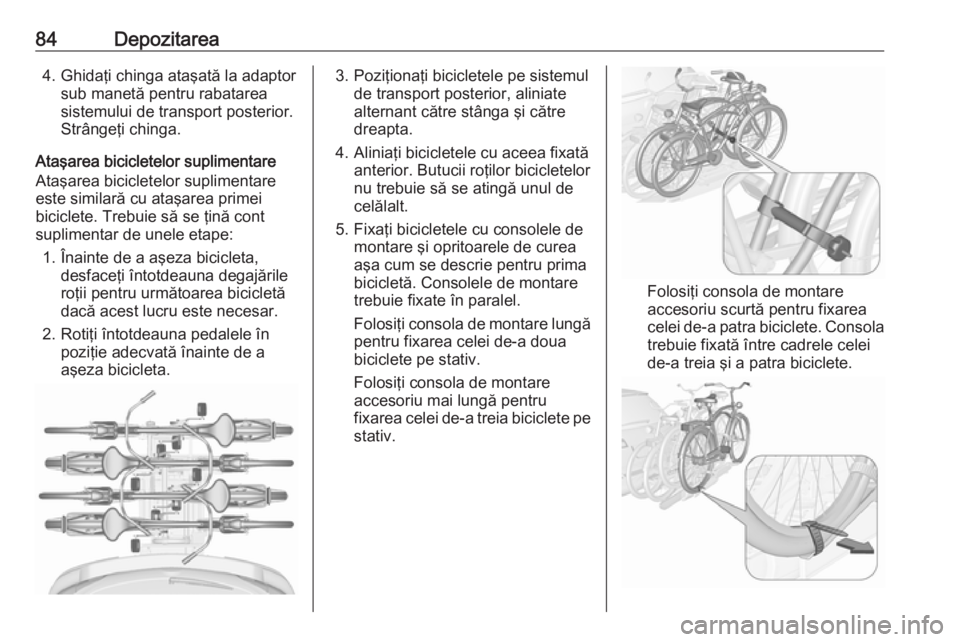

84Depozitarea4. Ghidaţi chinga ataşată la adaptorsub manetă pentru rabatarea
sistemului de transport posterior.
Strângeţi chinga.
Ataşarea bicicletelor suplimentare
Ataşarea bicicletelor suplimentare
este similară cu ataşarea primei
biciclete. Trebuie să se ţină cont
suplimentar de unele etape:
1. Înainte de a aşeza bicicleta, desfaceţi întotdeauna degajările
roţii pentru următoarea bicicletă
dacă acest lucru este necesar.
2. Rotiţi întotdeauna pedalele în poziţie adecvată înainte de a
aşeza bicicleta.3. Poziţionaţi bicicletele pe sistemul de transport posterior, aliniate
alternant către stânga şi către
dreapta.
4. Aliniaţi bicicletele cu aceea fixată anterior. Butucii roţilor bicicletelor
nu trebuie să se atingă unul de
celălalt.
5. Fixaţi bicicletele cu consolele de montare şi opritoarele de curea
aşa cum se descrie pentru prima
bicicletă. Consolele de montare
trebuie fixate în paralel.
Folosiţi consola de montare lungă
pentru fixarea celei de-a doua
biciclete pe stativ.
Folosiţi consola de montare
accesoriu mai lungă pentru
fixarea celei de-a treia biciclete pe
stativ.
Folosiţi consola de montare
accesoriu scurtă pentru fixarea
celei de-a patra biciclete. Consola
trebuie fixată între cadrele celei
de-a treia şi a patra biciclete.

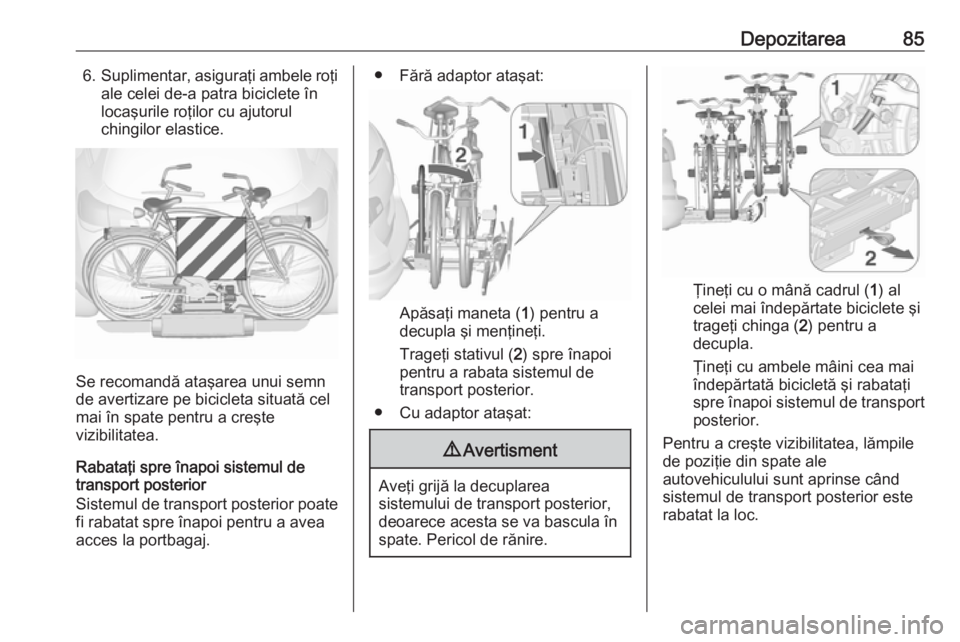

Depozitarea856.Suplimentar, asiguraţi ambele roţi
ale celei de-a patra biciclete în
locaşurile roţilor cu ajutorul
chingilor elastice.
Se recomandă ataşarea unui semn
de avertizare pe bicicleta situată cel
mai în spate pentru a creşte
vizibilitatea.
Rabataţi spre înapoi sistemul de
transport posterior
Sistemul de transport posterior poate fi rabatat spre înapoi pentru a avea
acces la portbagaj.
● Fără adaptor ataşat:
Apăsaţi maneta ( 1) pentru a
decupla şi menţineţi.
Trageţi stativul ( 2) spre înapoi
pentru a rabata sistemul de
transport posterior.
● Cu adaptor ataşat:
9 Avertisment
Aveţi grijă la decuplarea
sistemului de transport posterior,
deoarece acesta se va bascula în
spate. Pericol de rănire.
Ţineţi cu o mână cadrul ( 1) al
celei mai îndepărtate biciclete şi trageţi chinga ( 2) pentru a
decupla.
Ţineţi cu ambele mâini cea mai
îndepărtată bicicletă şi rabataţi
spre înapoi sistemul de transport
posterior.
Pentru a creşte vizibilitatea, lămpile
de poziţie din spate ale
autovehiculului sunt aprinse când
sistemul de transport posterior este
rabatat la loc.

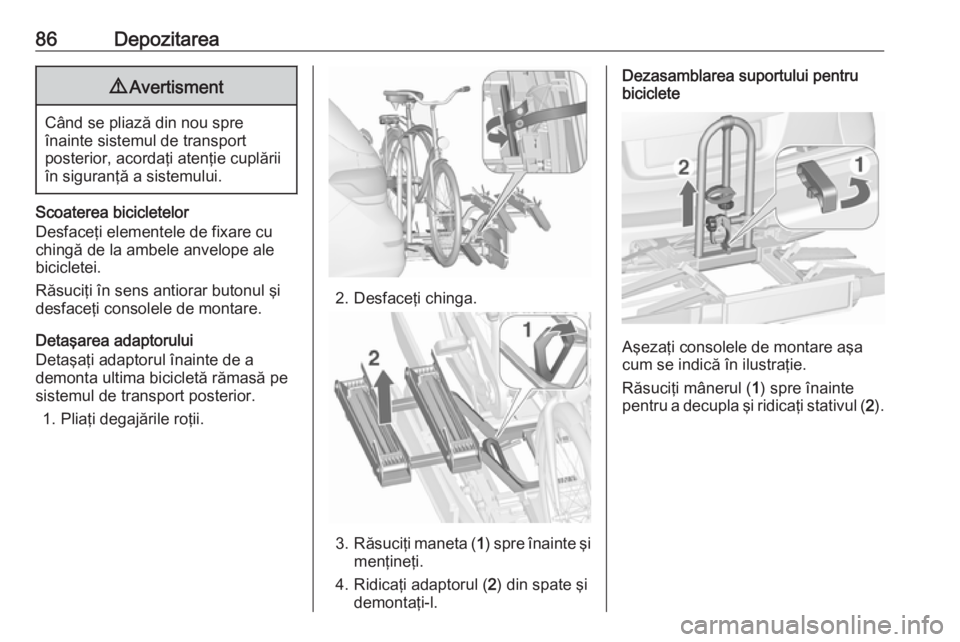

86Depozitarea9Avertisment
Când se pliază din nou spre
înainte sistemul de transport
posterior, acordaţi atenţie cuplării
în siguranţă a sistemului.
Scoaterea bicicletelor
Desfaceţi elementele de fixare cu
chingă de la ambele anvelope ale
bicicletei.
Răsuciţi în sens antiorar butonul şi
desfaceţi consolele de montare.
Detaşarea adaptorului
Detaşaţi adaptorul înainte de a
demonta ultima bicicletă rămasă pe
sistemul de transport posterior.
1. Pliaţi degajările roţii.
2. Desfaceţi chinga.
3. Răsuciţi maneta ( 1) spre înainte şi
menţineţi.
4. Ridicaţi adaptorul ( 2) din spate şi
demontaţi-l.
Dezasamblarea suportului pentru
biciclete
Aşezaţi consolele de montare aşa
cum se indică în ilustraţie.
Răsuciţi mânerul ( 1) spre înainte
pentru a decupla şi ridicaţi stativul ( 2).

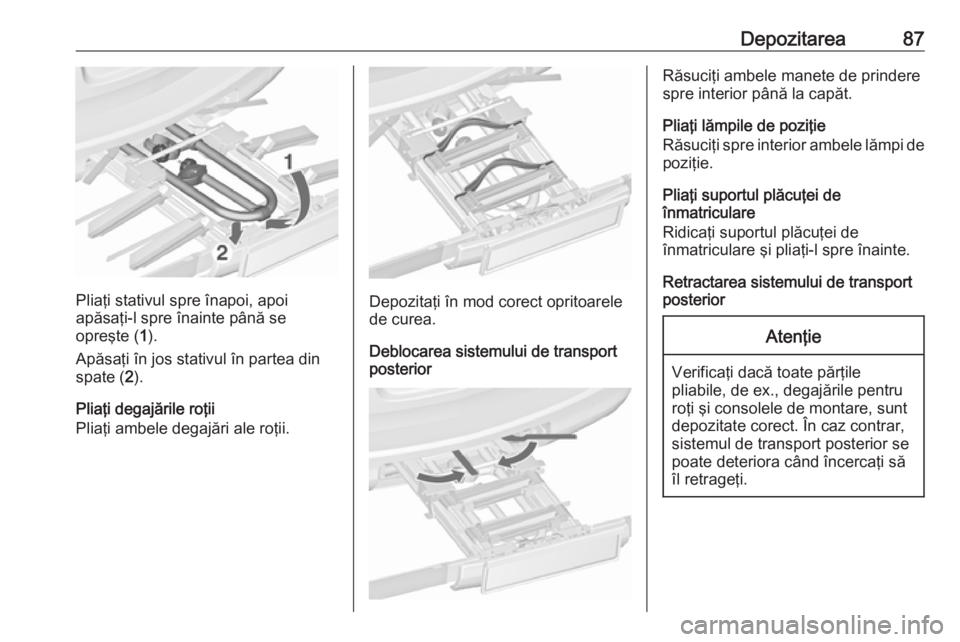

Depozitarea87
Pliaţi stativul spre înapoi, apoi
apăsaţi-l spre înainte până se
opreşte ( 1).
Apăsaţi în jos stativul în partea din spate ( 2).
Pliaţi degajările roţii
Pliaţi ambele degajări ale roţii.Depozitaţi în mod corect opritoarele
de curea.
Deblocarea sistemului de transport
posterior
Răsuciţi ambele manete de prindere
spre interior până la capăt.
Pliaţi lămpile de poziţie
Răsuciţi spre interior ambele lămpi de poziţie.
Pliaţi suportul plăcuţei de
înmatriculare
Ridicaţi suportul plăcuţei de
înmatriculare şi pliaţi-l spre înainte.
Retractarea sistemului de transport
posteriorAtenţie
Verificaţi dacă toate părţile
pliabile, de ex., degajările pentru
roţi şi consolele de montare, sunt
depozitate corect. În caz contrar,
sistemul de transport posterior se
poate deteriora când încercaţi să
îl retrageţi.

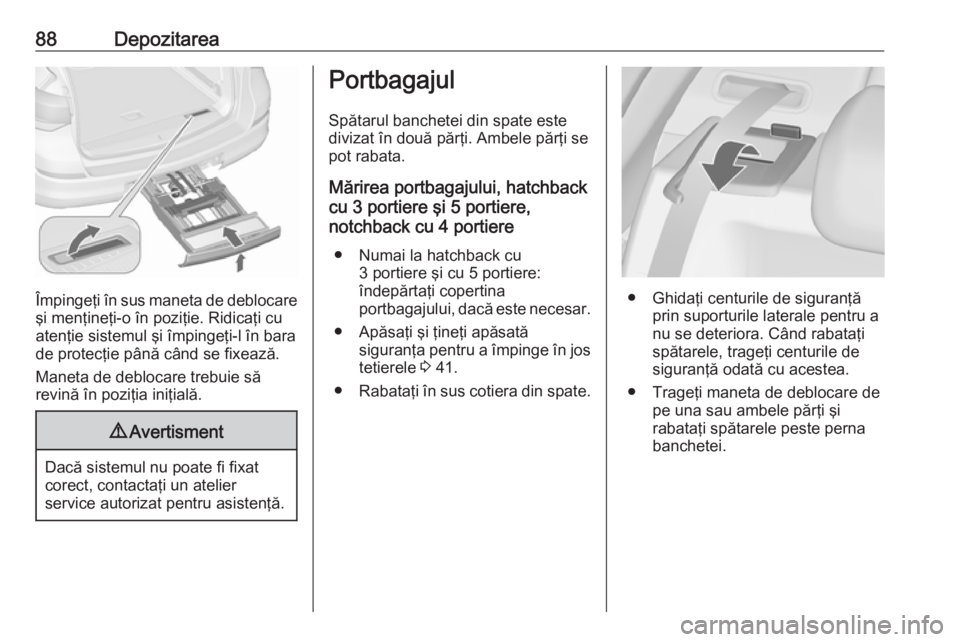

88Depozitarea
Împingeţi în sus maneta de deblocareşi menţineţi-o în poziţie. Ridicaţi cu
atenţie sistemul şi împingeţi-l în bara
de protecţie până când se fixează.
Maneta de deblocare trebuie să
revină în poziţia iniţială.
9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.
Portbagajul
Spătarul banchetei din spate este
divizat în două părţi. Ambele părţi se
pot rabata.
Mărirea portbagajului, hatchback
cu 3 portiere şi 5 portiere,
notchback cu 4 portiere
● Numai la hatchback cu 3 portiere şi cu 5 portiere:
îndepărtaţi copertina
portbagajului, dacă este necesar.
● Apăsaţi şi ţineţi apăsată siguranţa pentru a împinge în jos
tetierele 3 41.
● Rabataţi în sus cotiera din spate.
● Ghidaţi centurile de siguranţă
prin suporturile laterale pentru a
nu se deteriora. Când rabataţi
spătarele, trageţi centurile de
siguranţă odată cu acestea.
● Trageţi maneta de deblocare de pe una sau ambele părţi şi
rabataţi spătarele peste perna
banchetei.
