OPEL ASTRA J 2016.5 Manuel d'utilisation (in French)

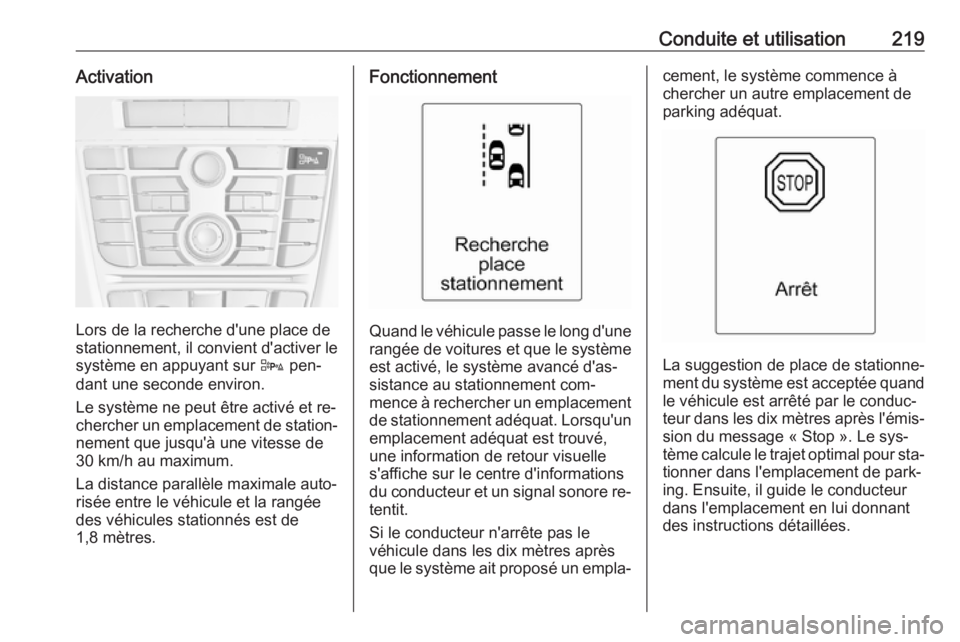

Conduite et utilisation219Activation
Lors de la recherche d'une place de
stationnement, il convient d'activer le système en appuyant sur D pen‐
dant une seconde environ.
Le système ne peut être activé et re‐
chercher un emplacement de station‐ nement que jusqu'à une vitesse de
30 km/h au maximum.
La distance parallèle maximale auto‐
risée entre le véhicule et la rangée
des véhicules stationnés est de
1,8 mètres.
Fonctionnement
Quand le véhicule passe le long d'une rangée de voitures et que le système
est activé, le système avancé d'as‐
sistance au stationnement com‐
mence à rechercher un emplacement
de stationnement adéquat. Lorsqu'un
emplacement adéquat est trouvé,
une information de retour visuelle
s'affiche sur le centre d'informations
du conducteur et un signal sonore re‐
tentit.
Si le conducteur n'arrête pas le
véhicule dans les dix mètres après
que le système ait proposé un empla‐
cement, le système commence à
chercher un autre emplacement de
parking adéquat.
La suggestion de place de stationne‐
ment du système est acceptée quand
le véhicule est arrêté par le conduc‐
teur dans les dix mètres après l'émis‐ sion du message « Stop ». Le sys‐
tème calcule le trajet optimal pour sta‐
tionner dans l'emplacement de park‐
ing. Ensuite, il guide le conducteur
dans l'emplacement en lui donnant
des instructions détaillées.

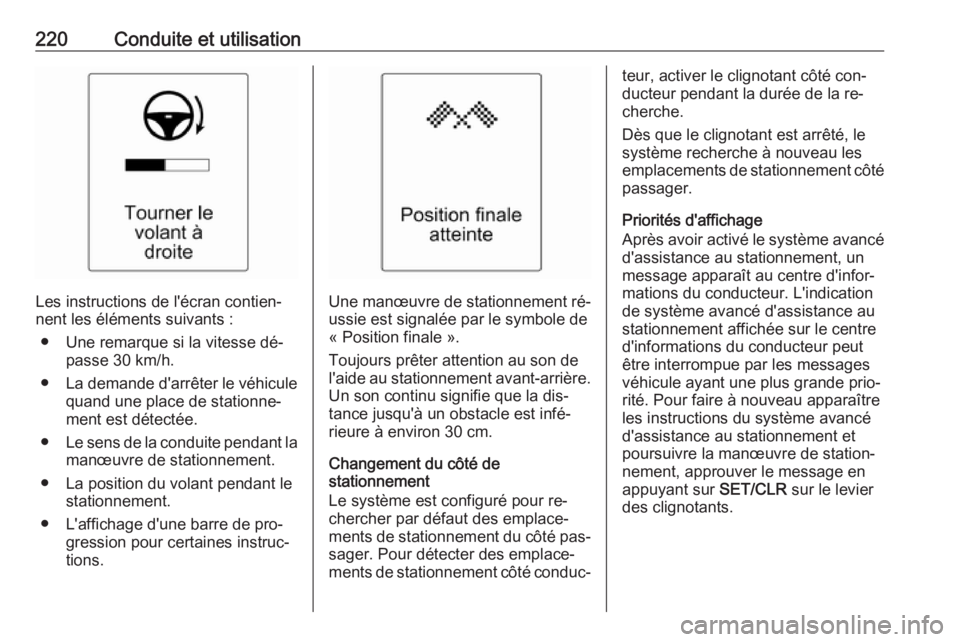

220Conduite et utilisation
Les instructions de l'écran contien‐
nent les éléments suivants :
● Une remarque si la vitesse dé‐ passe 30 km/h.
● La demande d'arrêter le véhicule
quand une place de stationne‐
ment est détectée.
● Le sens de la conduite pendant la
manœuvre de stationnement.
● La position du volant pendant le stationnement.
● L'affichage d'une barre de pro‐ gression pour certaines instruc‐
tions.Une manœuvre de stationnement ré‐ ussie est signalée par le symbole de
« Position finale ».
Toujours prêter attention au son de
l'aide au stationnement avant-arrière.
Un son continu signifie que la dis‐
tance jusqu'à un obstacle est infé‐ rieure à environ 30 cm.
Changement du côté de
stationnement
Le système est configuré pour re‐
chercher par défaut des emplace‐
ments de stationnement du côté pas‐
sager. Pour détecter des emplace‐
ments de stationnement côté conduc‐
teur, activer le clignotant côté con‐
ducteur pendant la durée de la re‐ cherche.
Dès que le clignotant est arrêté, le
système recherche à nouveau les emplacements de stationnement côté passager.
Priorités d'affichage
Après avoir activé le système avancé
d'assistance au stationnement, un
message apparaît au centre d'infor‐
mations du conducteur. L'indication
de système avancé d'assistance au
stationnement affichée sur le centre
d'informations du conducteur peut
être interrompue par les messages
véhicule ayant une plus grande prio‐
rité. Pour faire à nouveau apparaître
les instructions du système avancé
d'assistance au stationnement et
poursuivre la manœuvre de station‐
nement, approuver le message en
appuyant sur SET/CLR sur le levier
des clignotants.

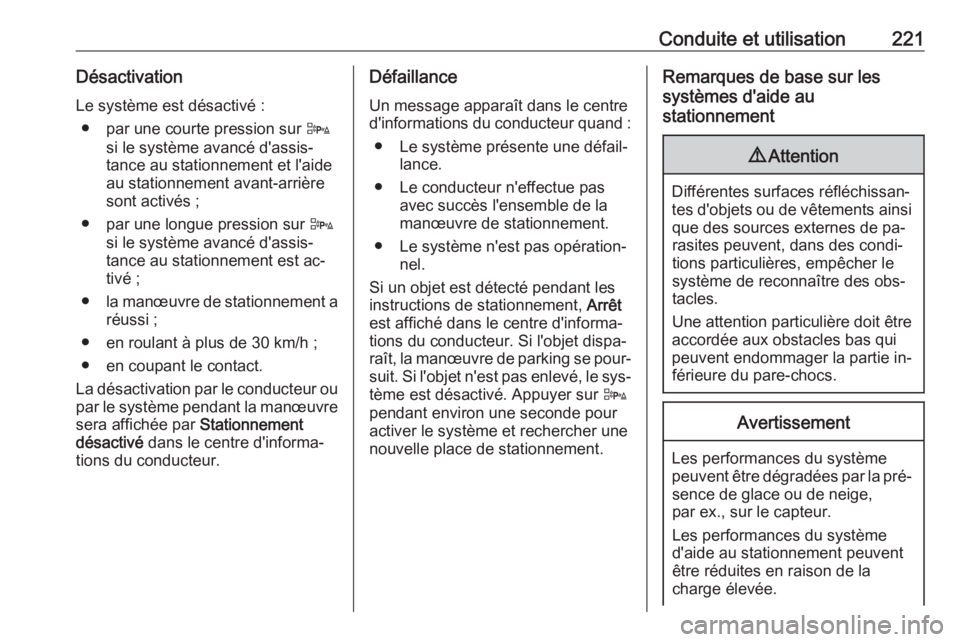

Conduite et utilisation221Désactivation
Le système est désactivé : ● par une courte pression sur D
si le système avancé d'assis‐
tance au stationnement et l'aide
au stationnement avant-arrière sont activés ;
● par une longue pression sur D
si le système avancé d'assis‐
tance au stationnement est ac‐
tivé ;
● la manœuvre de stationnement a
réussi ;
● en roulant à plus de 30 km/h ; ● en coupant le contact.
La désactivation par le conducteur ou
par le système pendant la manœuvre
sera affichée par Stationnement
désactivé dans le centre d'informa‐
tions du conducteur.Défaillance
Un message apparaît dans le centre
d'informations du conducteur quand :
● Le système présente une défail‐ lance.
● Le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de stationnement.
● Le système n'est pas opération‐ nel.
Si un objet est détecté pendant les
instructions de stationnement, Arrêt
est affiché dans le centre d'informa‐ tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de parking se pour‐
suit. Si l'objet n'est pas enlevé, le sys‐ tème est désactivé. Appuyer sur D
pendant environ une seconde pour
activer le système et rechercher une
nouvelle place de stationnement.Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la pré‐ sence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.

222Conduite et utilisationDes conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de dis‐ tance correcte dans la partie su‐
périeure de ces véhicules ne peu‐
vent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple, peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐
ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Remarque
Pour activer et désactiver le système d'aide au stationnement, il convientde modifier les réglages dans
l'affichage d'informations. Si un atte‐
lage de remorque est fixé, il doit être
sélectionné dans le menu.
Personnalisation du véhicule 3 140.
Remarque
Le système d'aide au stationnement
détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte un objet qui n'existe pas (écho para‐site), en raison de perturbations ex‐
ternes acoustiques ou mécaniques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace de
stationnement après avoir com‐
mencé la manœuvre de stationne‐
ment en créneau.
Remarque
En cas d'engagement d'un rapport
de marche avant et de dépassement
d'une certaine vitesse, le système
d'aide au stationnement arrière est
désactivé lorsque le système de
transport arrière est déployé.
Si la marche arrière est engagée en
premier lieu, le système d'aide au
stationnement détecte le système
de transport arrière et émet un signalsonore. Appuyer brièvement sur
r ou D pour désactiver le sys‐
tème d'aide au stationnement.
Remarque
Après production, le système
avancé d'assistance au stationne‐
ment nécessite un étalonnage. Pour
un guidage de stationnement opti‐
mal, une distance de conduite mini‐ male de 35 km, notamment un cer‐
tain nombre de virages, est néces‐
saire.
Alerte d'angle mort latéral
Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.

Conduite et utilisation2239Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement
● les piétons, cyclistes ou ani‐ maux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si
le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur ex‐
térieur correspondant peut ne pas
s'allumer.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐ tesses allant de 10 km/h à 140 km/h.
Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans le menu Réglages de l'af‐
fichage d'informations, personnalisa‐
tion du véhicule 3 140.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Le capteur du système couvre une
zone d'environ trois mètres des deux
côtés du véhicule. Cette zone dé‐
marre à chaque rétroviseur et s'étend environ jusqu'à trois mètres vers l'ar‐
rière. La hauteur de la zone est envi‐ ron entre 0,5 mètre et deux mètres du
sol.
Le système est désactivé si le
véhicule tracte une remorque.

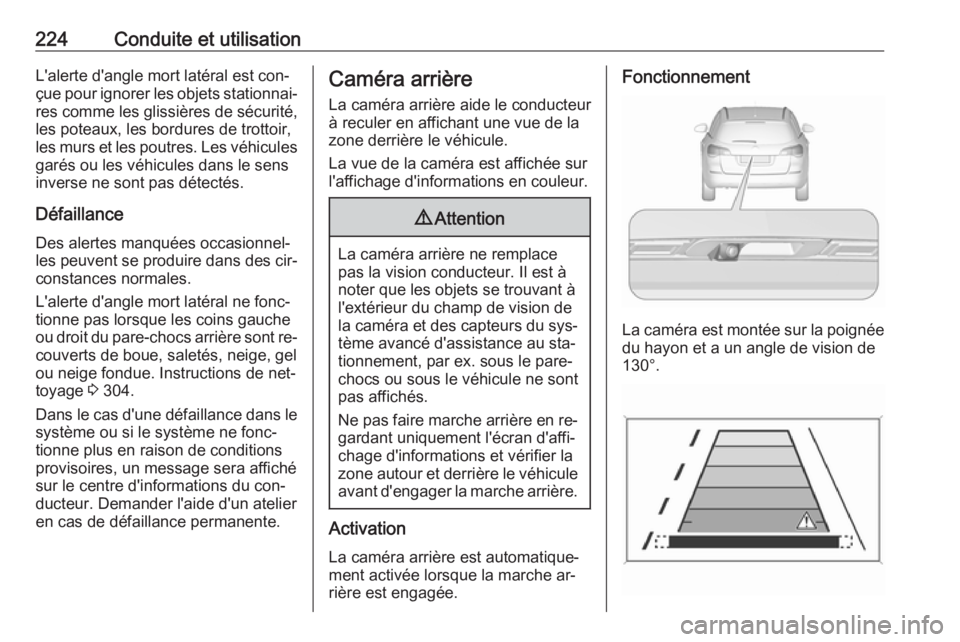

224Conduite et utilisationL'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐
res comme les glissières de sécurité, les poteaux, les bordures de trottoir,
les murs et les poutres. Les véhicules
garés ou les véhicules dans le sens
inverse ne sont pas détectés.
Défaillance
Des alertes manquées occasionnel‐
les peuvent se produire dans des cir‐
constances normales.
L'alerte d'angle mort latéral ne fonc‐ tionne pas lorsque les coins gauche
ou droit du pare-chocs arrière sont re‐ couverts de boue, saletés, neige, gel
ou neige fondue. Instructions de net‐
toyage 3 304.
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur. Demander l'aide d'un atelier
en cas de défaillance permanente.Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant à
l'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.
Fonctionnement
La caméra est montée sur la poignée du hayon et a un angle de vision de
130°.

Conduite et utilisation225En raison de la position haute de la
caméra, le pare-chocs peut être vu
sur l'écran afin de mieux vous guider.
La zone affichée par la caméra est li‐ mitée. La distance de l'image qui s'af‐
fiche sur l'écran est différente de la
distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des in‐ tervalles de un mètre, projetées surl'image pour définir la distance des
objets.
La trajectoire du véhicule est affichée en fonction de l'angle de braquage.
La fonction peut être désactivée dans
le menu Réglages de l'affichage d'in‐
formations. Personnalisation du
véhicule 3 140.
Symboles d'avertissement
Les symboles d'avertissement sont indiqués comme des triangles 9 sur
l'image affichant les obstacles détec‐ tés par les capteurs arrière du sys‐
tème avancé d'assistance au station‐ nement.
Réglages d'affichageNavi 650/Navi 950 : La luminosité
peut être réglée en appuyant d'abord
sur la bague extérieure du bouton
multifonction, puis en la tournant.
CD 600 : La luminosité peut être ré‐
glée en appuyant d'abord sur le bou‐
ton multifonction, puis en le réglant.
Désactivation
La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est dépassée ou si la marche arrière n'estplus engagée pendant environ dix se‐
condes.
La caméra arrière peut être activée
ou désactivée dans le menu Régla‐
ges de l'affichage d'informations. Per‐ sonnalisation du véhicule 3 140.
Défaillance Les messages de défaillance sont af‐fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.

226Conduite et utilisationLa caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des pha‐ res se reflète directement dans la
lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre la
lentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
● Le hayon n'est pas correctement fermé.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de tem‐ pérature extrêmes.
Assistant pour les panneaux de signalisation
Fonctionnement L'assistant de détection des pan‐
neaux routiers détecte les panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur.
Les panneaux routiers qui seront dé‐ tectés sont :
Panneaux de limitation et d'interdic‐
tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● d'autoroutes
● de routes
● de ruesPanneaux supplémentaires ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● flèches de direction
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que le
panneau de limitation de vitesse sui‐
vant soit détecté ou jusqu'à la fin de
la période définie d'affichage de pan‐
neau.

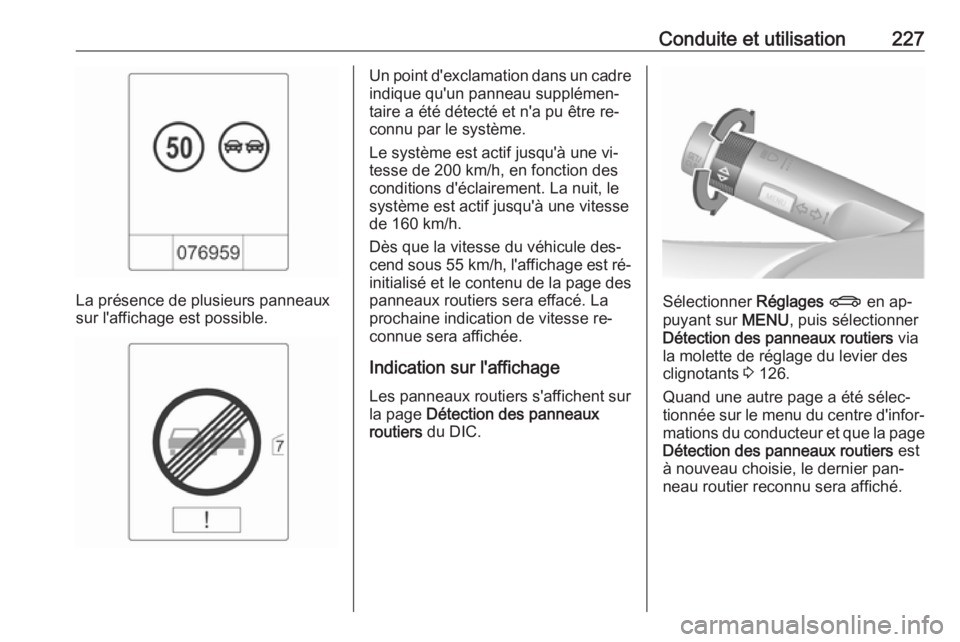

Conduite et utilisation227
La présence de plusieurs panneaux
sur l'affichage est possible.
Un point d'exclamation dans un cadre
indique qu'un panneau supplémen‐
taire a été détecté et n'a pu être re‐
connu par le système.
Le système est actif jusqu'à une vi‐ tesse de 200 km/h, en fonction des
conditions d'éclairement. La nuit, le
système est actif jusqu'à une vitesse
de 160 km/h.
Dès que la vitesse du véhicule des‐
cend sous 55 km/h, l'affichage est ré‐
initialisé et le contenu de la page des panneaux routiers sera effacé. La
prochaine indication de vitesse re‐
connue sera affichée.
Indication sur l'affichage
Les panneaux routiers s'affichent sur
la page Détection des panneaux
routiers du DIC.
Sélectionner Réglages X en ap‐
puyant sur MENU, puis sélectionner
Détection des panneaux routiers via
la molette de réglage du levier des
clignotants 3 126.
Quand une autre page a été sélec‐
tionnée sur le menu du centre d'infor‐ mations du conducteur et que la pageDétection des panneaux routiers est
à nouveau choisie, le dernier pan‐
neau routier reconnu sera affiché.

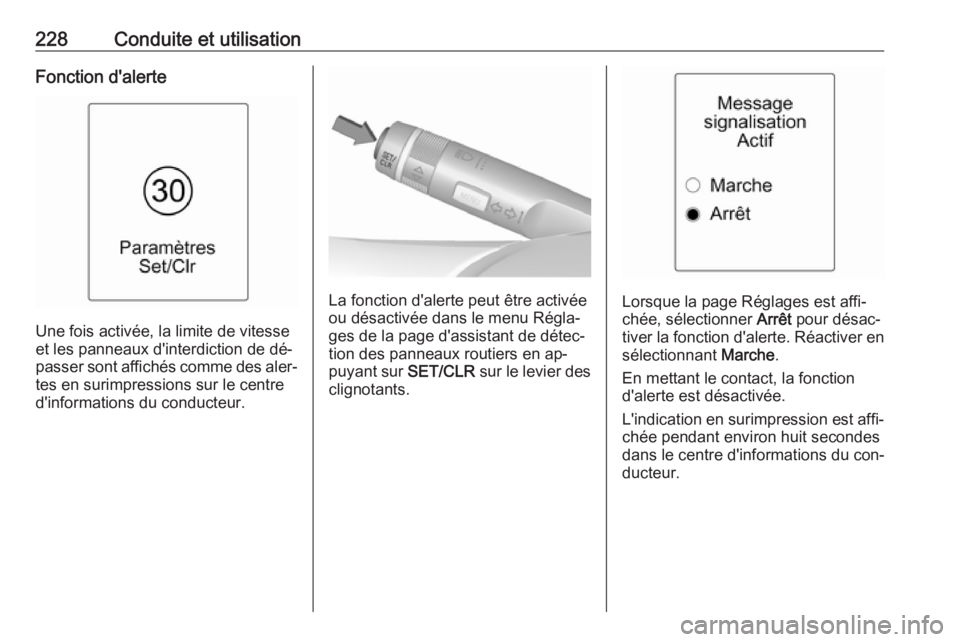

228Conduite et utilisationFonction d'alerte
Une fois activée, la limite de vitesse
et les panneaux d'interdiction de dé‐
passer sont affichés comme des aler‐
tes en surimpressions sur le centre
d'informations du conducteur.
La fonction d'alerte peut être activée
ou désactivée dans le menu Régla‐
ges de la page d'assistant de détec‐
tion des panneaux routiers en ap‐
puyant sur SET/CLR sur le levier des
clignotants.Lorsque la page Réglages est affi‐
chée, sélectionner Arrêt pour désac‐
tiver la fonction d'alerte. Réactiver en sélectionnant Marche.
En mettant le contact, la fonction d'alerte est désactivée.
L'indication en surimpression est affi‐ chée pendant environ huit secondesdans le centre d'informations du con‐
ducteur.
