Page 30 of 367

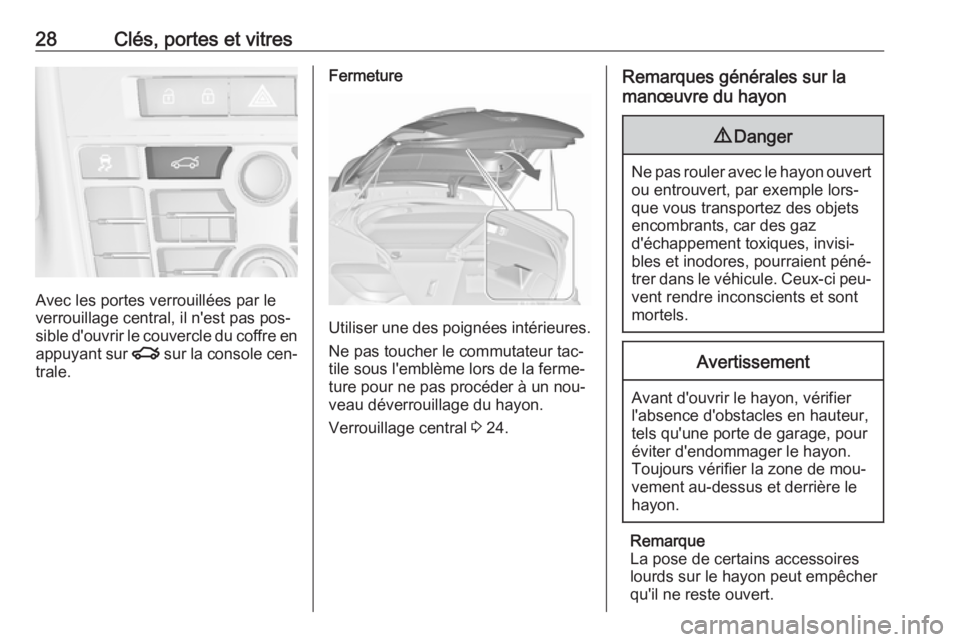

28Clés, portes et vitres
Avec les portes verrouillées par le
verrouillage central, il n'est pas pos‐
sible d'ouvrir le couvercle du coffre en appuyant sur x sur la console cen‐
trale.
Fermeture
Utiliser une des poignées intérieures.
Ne pas toucher le commutateur tac‐
tile sous l'emblème lors de la ferme‐
ture pour ne pas procéder à un nou‐
veau déverrouillage du hayon.
Verrouillage central 3 24.
Remarques générales sur la
manœuvre du hayon9 Danger
Ne pas rouler avec le hayon ouvert
ou entrouvert, par exemple lors‐
que vous transportez des objets
encombrants, car des gaz
d'échappement toxiques, invisi‐
bles et inodores, pourraient péné‐
trer dans le véhicule. Ceux-ci peu‐ vent rendre inconscients et sont
mortels.
Avertissement
Avant d'ouvrir le hayon, vérifier
l'absence d'obstacles en hauteur,
tels qu'une porte de garage, pour
éviter d'endommager le hayon. Toujours vérifier la zone de mou‐
vement au-dessus et derrière le
hayon.
Remarque
La pose de certains accessoires
lourds sur le hayon peut empêcher
qu'il ne reste ouvert.
Page 106 of 367

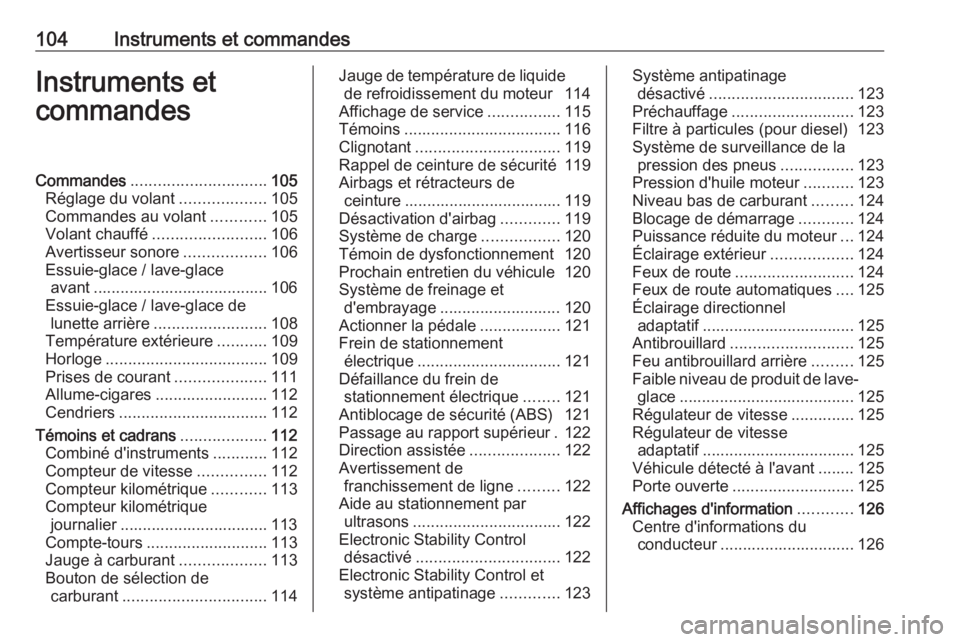

104Instruments et commandesInstruments et
commandesCommandes .............................. 105
Réglage du volant ...................105
Commandes au volant ............105
Volant chauffé ......................... 106
Avertisseur sonore ..................106
Essuie-glace / lave-glace avant ....................................... 106
Essuie-glace / lave-glace de lunette arrière ......................... 108
Température extérieure ...........109
Horloge .................................... 109
Prises de courant ....................111
Allume-cigares ......................... 112
Cendriers ................................. 112
Témoins et cadrans ...................112
Combiné d'instruments ............112
Compteur de vitesse ...............112
Compteur kilométrique ............113
Compteur kilométrique journalier ................................. 113
Compte-tours ........................... 113
Jauge à carburant ...................113
Bouton de sélection de carburant ................................ 114Jauge de température de liquide
de refroidissement du moteur 114
Affichage de service ................115
Témoins ................................... 116
Clignotant ................................ 119
Rappel de ceinture de sécurité 119
Airbags et rétracteurs de ceinture ................................... 119
Désactivation d'airbag .............119
Système de charge .................120
Témoin de dysfonctionnement 120
Prochain entretien du véhicule 120
Système de freinage et d'embrayage ........................... 120
Actionner la pédale ..................121
Frein de stationnement électrique ................................ 121
Défaillance du frein de stationnement électrique ........121
Antiblocage de sécurité (ABS) 121
Passage au rapport supérieur . 122
Direction assistée ....................122
Avertissement de franchissement de ligne .........122
Aide au stationnement par ultrasons ................................. 122
Electronic Stability Control désactivé ................................ 122
Electronic Stability Control et système antipatinage .............123Système antipatinage
désactivé ................................ 123
Préchauffage ........................... 123
Filtre à particules (pour diesel) 123
Système de surveillance de la pression des pneus ................123
Pression d'huile moteur ...........123
Niveau bas de carburant .........124
Blocage de démarrage ............124
Puissance réduite du moteur ...124
Éclairage extérieur ..................124
Feux de route .......................... 124
Feux de route automatiques ....125
Éclairage directionnel adaptatif .................................. 125
Antibrouillard ........................... 125
Feu antibrouillard arrière .........125
Faible niveau de produit de lave- glace ....................................... 125
Régulateur de vitesse ..............125
Régulateur de vitesse adaptatif .................................. 125
Véhicule détecté à l'avant ........ 125
Porte ouverte ........................... 125
Affichages d'information ............126
Centre d'informations du conducteur .............................. 126
Page 113 of 367
Instruments et commandes111Appuyer sur le bouton multifonction
pour confirmer l'entrée. Le fond
d'écran en couleur se déplace vers le
réglage suivant.
Effectuer tous les réglages.
Régler la date
Pour régler les paramètres de l'heure, sélectionner l'élément du menu
Régler la date . Tournez le bouton
multifonction pour régler le premier
paramètre.
Appuyer sur le bouton multifonction
pour confirmer l'entrée. Le fond
d'écran en couleur se déplace vers le
réglage suivant.
Effectuer tous les réglages.
Format de l'heure
Pour choisir le format de l'heure dé‐
siré, sélectionner Format 12 h / 24 h .
Activer 12 heures ou 24 heures .
Personnalisation du véhicule 3 140.Prises de courant
Une prise de courant 12 Volt est pla‐
cée dans la console avant.
Une prise de courant supplémentaire de 12 Volt est placée dans la console
arrière. Rabattre le couvercle vers le bas.
Sports tourer : Une prise de courant
de 12 Volt est située sur la cloison
gauche du coffre.
La puissance maximale absorbée ne
doit pas dépasser 120 watts.
Quand le contact est coupé, les pri‐
ses de courant sont désactivées. En outre, les prises de courant sont dés‐
activées si la tension de la batterie du véhicule est trop faible.
Les accessoires électriques bran‐
chés doivent répondre à la norme
DIN VDE 40 839 en matière de com‐
patibilité électromagnétique.
Ne pas y raccorder d'accessoires
fournissant du courant, par ex. des
chargeurs ou des batteries.
Ne pas endommager la prise en utili‐
sant des fiches inadaptées.
Système Stop/Start 3 179.
Page 120 of 367
118Instruments et commandesTémoins de la console centrale
Vue d'ensemble
OClignotants 3 119XRappel de ceinture de sécurité
3 119vAirbags et rétracteurs de cein‐
ture 3 119VDésactivation d'airbag 3 119pSystème de charge 3 120ZTémoin de dysfonctionnement
3 120gProchain entretien du véhicule
3 120RSystème de freinage et d'em‐
brayage 3 120-Actionner la pédale 3 121mFrein de stationnement élec‐
trique 3 121jDéfaillance du frein de station‐
nement électrique 3 121uAntiblocage de sécurité (ABS)
3 121[Passage au rapport supérieur
3 122cDirection assistée 3 122)Avertissement de franchisse‐
ment de ligne 3 122rAide au stationnement par
ultrasons 3 122nElectronic Stability Control
désactivé 3 122bElectronic Stability Control et
système antipatinage 3 123kSystème antipatinage désac‐
tivé 3 123!Préchauffage 3 123%Filtre à particules pour diesel
3 123wSystème de surveillance de la
pression des pneus 3 123IPression de l'huile moteur
3 123iNiveau bas de carburant
3 124dBlocage du démarrage 3 124#Puissance réduite du moteur
3 1248Éclairage extérieur 3 124CFeux de route 3 124lFeux de route automatiques
3 125fÉclairage directionnel adaptatif
3 125>Antibrouillard 3 125
Page 123 of 367
Instruments et commandes1219Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Il s'allume après avoir mis le contact, lorsque le frein de stationnement ma‐ nuel est serré 3 190.
Actionner la pédale - s’allume ou clignote en jaune.
Allumé
La pédale de frein doit être enfoncée
pour desserrer le frein de stationne‐
ment électrique 3 190.
La pédale d'embrayage doit être en‐
foncée pour démarrer le moteur en
mode Autostop. Système Stop/Start
3 179.
Clignotement La pédale d'embrayage doit être re‐
lâchée pour un démarrage principal du moteur 3 18, 3 178.
Sur certaines versions, le message
Actionner la pédale est affiché sur le
centre d'informations du conducteur
3 133.
Frein de stationnement électrique
m s’allume ou clignote en rouge.
Allumé
Le frein de stationnement électrique
est serré 3 190.
Clignotement
Le frein de stationnement électrique
n'est pas complètement serré ou des‐
serré. Mettre le contact, enfoncer la
pédale de frein et essayer de réinitia‐
liser le système en desserrant puis en serrant le frein de stationnement élec‐ trique. Si m continue à clignoter, ne
plus rouler et prendre contact avec un atelier.
Défaillance du frein de stationnement électrique
j s’allume ou clignote en jaune.Allumé
Le frein de stationnement électrique
fonctionne avec une performance ré‐
duite 3 190.
Clignotement
Le frein de stationnement électrique
est en mode Entretien. Arrêter le
véhicule, serrer puis desserrer le frein
de stationnement électrique pour le
réinitialiser.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Antiblocage de sécurité
(ABS)
u s'allume en jaune.
Il s'allume pendant quelques secon‐
des après avoir mis le contact. Le sys‐
tème est opérationnel dès que le té‐
moin s’éteint.
Page 124 of 367
122Instruments et commandesSi le témoin ne s'éteint pas au bout de
quelques secondes ou s'il s'allume en cours de route, l'ABS présente un dé‐
faut. Le dispositif de freinage conti‐
nue à fonctionner mais sans régula‐
tion ABS.
Antiblocage de sécurité 3 189.
Passage au rapport
supérieur
[ s'allume en vert en tant que té‐
moin, ou est représenté sous forme
de symbole R avec le numéro du rap‐
port suivant sur le centre d'informa‐
tions du conducteur, lorsque le pas‐
sage au rapport supérieur est recom‐
mandé pour des raisons d'économie
de carburant.
Sur certains modèles, l'indication de
rapport de vitesses est affichée
comme une page complète sur le
centre d'informations du conducteur.
Assistant de conduite EcoFlex
3 138.
Direction assistée
c s'allume en jaune.S'allume en cas de performance
réduite de direction assistée
Une performance réduite de la direc‐
tion assistée est due à la surchauffe
du système. Le témoin s'éteint lors‐
que le système a refroidi.
Système Stop/Start 3 179.
S'allume en cas de direction
assistée désactivée
Dysfonctionnement de la direction as‐
sistée Prendre contact avec un ate‐
lier.
Avertissement defranchissement de ligne
) s’allume en vert ou clignote en
jaune.
S'allume en vert Le système est sous tension et prêt à fonctionner.
Clignote en jaune Le système détecte un changement
de file inattendu.Aide au stationnement par
ultrasons
r s'allume en jaune.
Défaillance dans le système
ou
Défaillance en raison de capteurs en‐
crassés ou couverts de givre ou de
neige
ou
Interférences dues à des sources
d'ultrasons externes. Une fois ces
sources d’interférences éliminées, le
système fonctionne de nouveau cor‐
rectement.
Faire remédier à la cause du pro‐
blème par un atelier.
Aide au stationnement à ultrasons
3 214.
Electronic Stability Control
désactivé
n s'allume en jaune.
Le système est désactivé.
Page 150 of 367
148Instruments et commandesTélécommande
Il est également possible d'utiliser
n'importe quel téléphone pour appe‐
ler un conseiller qui pourra actionner
à distance des fonctions spécifiques du véhicule. Rechercher le numéro
de téléphone OnStar correspondant
sur notre site Internet spécifique du
pays.
Les fonctions suivantes sont disponi‐
bles :
● Verrouiller ou déverrouiller le véhicule.
● Fournir des informations sur la lo‐
calisation du véhicule.
● Actionner l'avertisseur sonore ou
les feux clignotants.
Assistance en cas de vol de véhicule
Si le véhicule est volé, signaler le vol
aux autorités et demander une assis‐ tance OnStar en cas de vol du
véhicule. Utiliser n'importe quel télé‐
phone pour appeler un conseiller. Re‐ chercher le numéro de téléphone
OnStar correspondant sur notre site
Internet spécifique du pays.
OnStar peut aider à localiser et à ré‐
cupérer le véhicule.Alerte en cas de vol
Lorsque l'alarme antivol est déclen‐
chée, une notification est envoyée à
OnStar. Vous êtes ensuite informé de cet événement par un message texte
ou par courriel.Empêcher le redémarrage
En envoyant des signaux à distance,
OnStar peut empêcher le redémar‐
rage du véhicule une fois qu'il a été
arrêté.
Diagnostics à la demande
À tout moment, par exemple si le
véhicule affiche un message de
véhicule, appuyer sur Z pour contac‐
ter un conseiller et lui demander d'ef‐ fectuer un contrôle de diagnostic en
temps réel pour déterminer directe‐ ment le problème. En fonction des ré‐ sultats, le conseiller pourra fournir
une assistance supplémentaire.
Rapport de diagnostic
Le véhicule transmet automatique‐
ment des données de diagnostic à
OnStar qui vous envoie un rapport mensuel par courriel, ainsi qu'à l'ate‐
lier de votre choix.
Remarque
La fonction de notification à l'atelier
peut être désactivée dans votre
compte.
Le rapport contient l'état des princi‐ paux systèmes de fonctionnement du
véhicule, comme le moteur, la boîte
de vitesses, les airbags, l'ABS et
d'autres systèmes importants. Il four‐
nit également des informations sur
les éléments de maintenance pos‐
sible et la pression des pneus (uni‐ quement avec le système de surveil‐
lance de la pression des pneus).
Pour regarder les informations plus
en détails, sélectionnez le lien dans le courrier et connectez-vous à votre
compte.
Téléchargement d'itinéraire
Une destination désirée peut être té‐
léchargée directement sur le système de navigation.
Appuyer sur Z pour appeler un con‐
seiller et décrire la destination ou le point d'intérêt.
Page 191 of 367
Conduite et utilisation189Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein fer‐
mement. Un effort nettement supé‐
rieur doit être exercé. La distance de freinage est plus longue qu'habituel‐
lement. Prendre contact avec un ate‐
lier avant de poursuivre votre dépla‐
cement.
Quand le moteur ne tourne pas, l'as‐
sistance du servofrein disparaît une
fois que la pédale de frein a été ac‐
tionnée une ou deux fois. Le freinage
n'est pas réduit, mais il nécessite une
force beaucoup plus grande. Il est
particulièrement important de garder
cela à l'esprit quand le véhicule est
remorqué.
Témoin R 3 120.Antiblocage de sécurité
L'antiblocage de sécurité (ABS) em‐
pêche que les roues ne se bloquent.
Dès qu'une roue a tendance à blo‐
quer, l'ABS module la pression de
freinage de la roue incriminée. Le
véhicule peut être dirigé, même en
cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal, en‐ foncer la pédale de frein à fond pen‐
dant toute la durée du freinage mal‐
gré la pulsation de la pédale de frein.
Ne pas réduire la pression sur la pé‐
dale.
Avant de prendre la route, le système procède à un test de fonctionnement
automatique qui pourrait être percep‐
tible.
Témoin u 3 121.
Feux stop adaptatifs En cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.Défaillance9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Faire remédier à la cause du pro‐
blème par un atelier.
Page 196 of 367
194Conduite et utilisationPour une conduite à très hautes per‐
formances, il est possible de désacti‐
ver séparément l'ESC et le TC. Les
modes suivants peuvent être sélec‐
tionnés :
● Appuyer brièvement sur b : seul
le système antipatinage est dés‐
activé, l'ESC reste activé, k s'al‐
lume.
● Appuyer brièvement deux fois sur b dans les deux secondes :
TC est inactif, ECS peut être
opéré sans réduction de puis‐ sance moteur, k et n s'allument.
● Appuyer et maintenir enfoncé b
pendant au moins cinq secon‐
des : TC et ESC sont complète‐ ment désactivés, k et n s'allu‐
ment.
En outre, le mode sélectionné est af‐
fiché sous forme d'un message d'état
au centre d'informations du conduc‐
teur.
Sur la version OPC, TC et ECS res‐
tent désactivés, même si le véhicule
dépasse le seuil avec maniabilité ins‐ table.Pour réactiver l'ESC, appuyer à nou‐
veau sur b. Si le système TC a été
désactivé auparavant, le TC et l'ESC sont tous deux réactivés.
L'ESC est également réactivé la pro‐
chaine fois que le contact est mis.
Châssis mécatroniqueinteractif
Flex Ride Le châssis mécatronique Flex Ride
permet au conducteur de sélection‐
ner parmi trois modes de conduite :
● Mode SPORT : appuyer sur SPORT , la LED s'allume.
● Mode TOUR : appuyer sur TOUR , la LED s'allume.
● Mode NORMAL : ni SPORT ni
TOUR n'est pressé, aucune LED
n'est allumée.
La désactivation des modes SPORT
et TOUR s'effectue en appuyant une
fois de plus sur le bouton correspon‐
dant.Pour chaque mode de conduite,
Flex Ride met en réseau les systè‐
mes électroniques suivants :
● Contrôle électronique de l'amor‐ tissement
● Commande de la pédale d'accé‐ lérateur
● Commande de la direction
● Electronic Stability Control (ESC)
● Antiblocage de sécurité (ABS) avec contrôle de freinage dans
les virages (CBC)
● Boîte automatique
Page 198 of 367
196Conduite et utilisationRéglages personnalisés du modeSport
Le conducteur peut sélectionner les fonctions du mode SPORT quand
SPORT est enfoncé. Ces réglages
peuvent être modifiés dans le menu
Réglages de l'affichage
d'informations. Personnalisation du
véhicule 3 140.
Flex Ride - Version OPC Le fonctionnement de la version OPCdu châssis mécatronique Flex Ride
est identique à celui du système Flex
Ride standard, à la différence que les
modes offrent des caractéristiques de conduite plus sportives.
Le châssis mécatronique
OPC Flex Ride permet au conducteur
de sélectionner parmi trois modes de
conduite :
● Mode OPC : appuyer sur OPC, la
LED s'allume.
● Mode SPORT : appuyer sur SPORT , la LED s'allume.
● Mode NORMAL : ni SPORT ni
OPC n'est pressé, aucune LED
n'est allumée.
La désactivation des modes SPORT
et OPC s'effectue en appuyant une
fois de plus sur le bouton correspon‐
dant.
Pour chaque mode de conduite,
OPC Flex Ride met en réseau les sys‐ tèmes électroniques suivants :
● Contrôle électronique de l'amor‐ tissement
● Commande de la pédale d'accé‐ lérateur
● Commande de la direction
● Electronic Stability Control (ESC)
● Antiblocage de sécurité (ABS) avec contrôle de freinage dansles virages (CBC)
Mode NORMAL
En mode NORMAL, lorsque ni
SPORT ni OPC n'est pressé, tous les
réglages des systèmes correspon‐
dent aux valeurs standard.
Mode Sport
Les réglages des systèmes sont
adaptés à un style de conduite plus
sportif.
Mode OPC
Les caractéristiques de conduite et
l'état dynamique sont adaptés à des
valeurs de performances élevées.
