OPEL ASTRA J 2016.5 Priručnik za vlasnika (in Croatian)

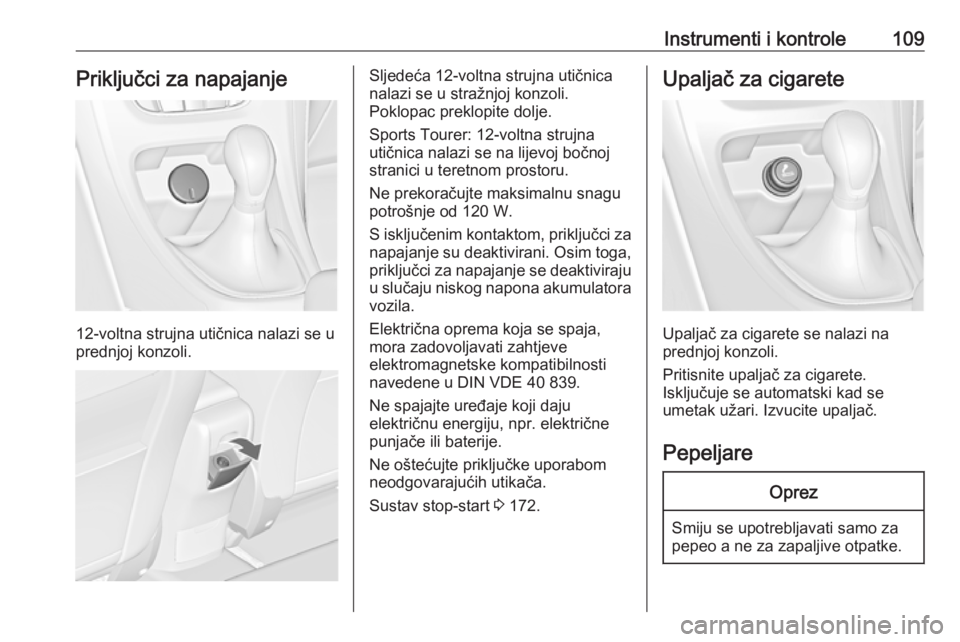

Instrumenti i kontrole109Priključci za napajanje
12-voltna strujna utičnica nalazi se u
prednjoj konzoli.
Sljedeća 12-voltna strujna utičnica
nalazi se u stražnjoj konzoli.
Poklopac preklopite dolje.
Sports Tourer: 12-voltna strujna
utičnica nalazi se na lijevoj bočnoj
stranici u teretnom prostoru.
Ne prekoračujte maksimalnu snagu potrošnje od 120 W.
S isključenim kontaktom, priključci za napajanje su deaktivirani. Osim toga,
priključci za napajanje se deaktiviraju
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja,
mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, npr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 172.Upaljač za cigarete
Upaljač za cigarete se nalazi na
prednjoj konzoli.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
Pepeljare
Oprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.

110Instrumenti i kontrole
Prijenosna pepeljara se može nalaziti
u držačima za šalice.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Donja linija prikazuje prijeđenu
udaljenost u km.
Brojač dnevno prijeđenih kilometara
U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg
resetiranja.
Za ponovno postavljanje, pritisnite
SET/CLR na ručici pokazivača
smjera na nekoliko sekundi 3 122.
Neke su verzije opremljene gumbom
za resetiranje između brzinomjera i
informacijskog centra vozača: za

Instrumenti i kontrole111resetiranje, pritisnite i držite gumb
nekoliko sekundi s uključenim
kontaktom.
Brojač dnevno prijeđenih kilometara
broji udaljenost do 2000 km, a nakon
toga ponovno kreće od 0.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili razinu plina
u spremniku ovisno o načinu rada.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Za vrijeme rada na tekući plin sustav
se automatski prebacuje na rad na
benzin kad se spremnici plina
isprazne 3 111.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir goriva
Pritisnite LPG, za prebacivanje
između pogona na benzin i ukapljeni
plin. LED 1 lampica pokazuje
trenutni način rada.

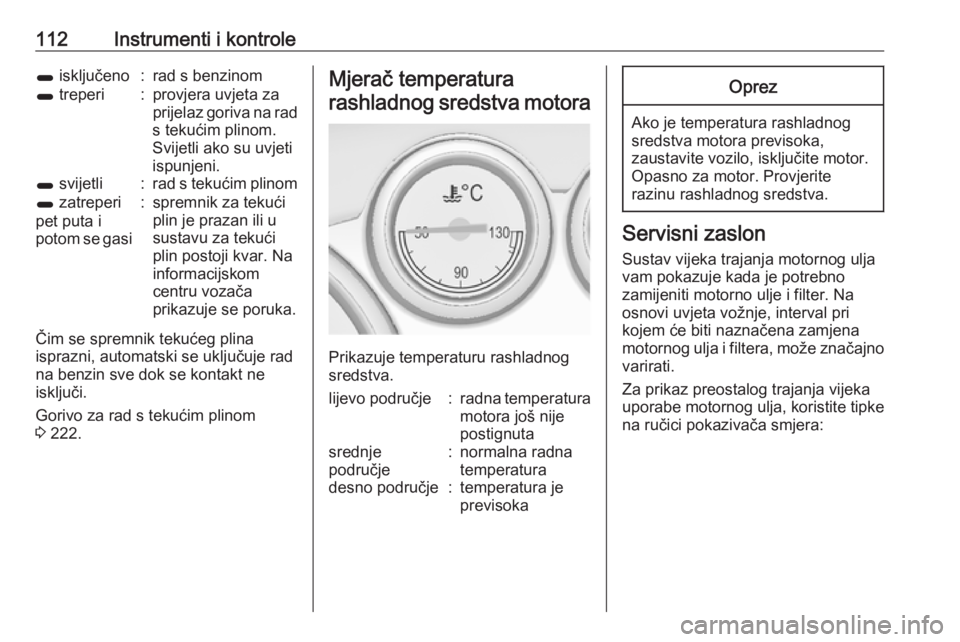

112Instrumenti i kontrole1 isključeno:rad s benzinom1 treperi:provjera uvjeta za
prijelaz goriva na rad
s tekućim plinom.
Svijetli ako su uvjeti
ispunjeni.1 svijetli:rad s tekućim plinom1 zatreperi
pet puta i
potom se gasi:spremnik za tekući
plin je prazan ili u
sustavu za tekući
plin postoji kvar. Na
informacijskom
centru vozača
prikazuje se poruka.
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin sve dok se kontakt ne
isključi.
Gorivo za rad s tekućim plinom
3 222.
Mjerač temperatura
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.
Za prikaz preostalog trajanja vijeka
uporabe motornog ulja, koristite tipke
na ručici pokazivača smjera:

Instrumenti i kontrole113
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) X .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .Preostali vijek trajanja motornog ulja
prikazuje se u postotcima na
informacijskom centru vozača.
Resetiranje
Za resetiranje, pritisnite SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi. Stranica preostalog trajanja
vijeka uporabe motornog ulja mora
biti aktivna. Uključite paljenje, ali ne i motor.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka upozorenja.
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi) radi zamjene motornog ulja i filtera.
Informacijski centar vozača 3 122.
Servisne informacije 3 296.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

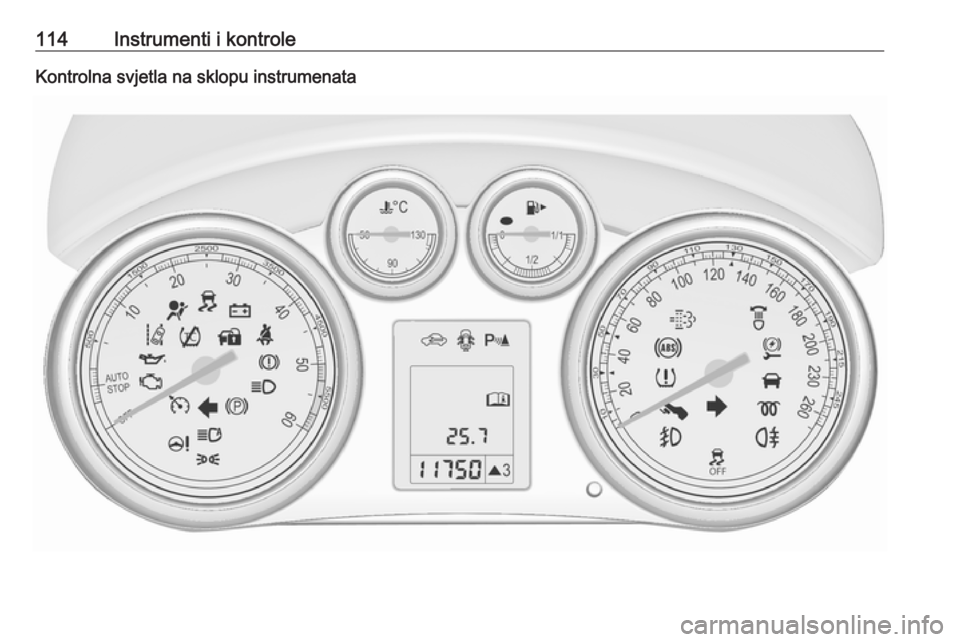

114Instrumenti i kontroleKontrolna svjetla na sklopu instrumenata

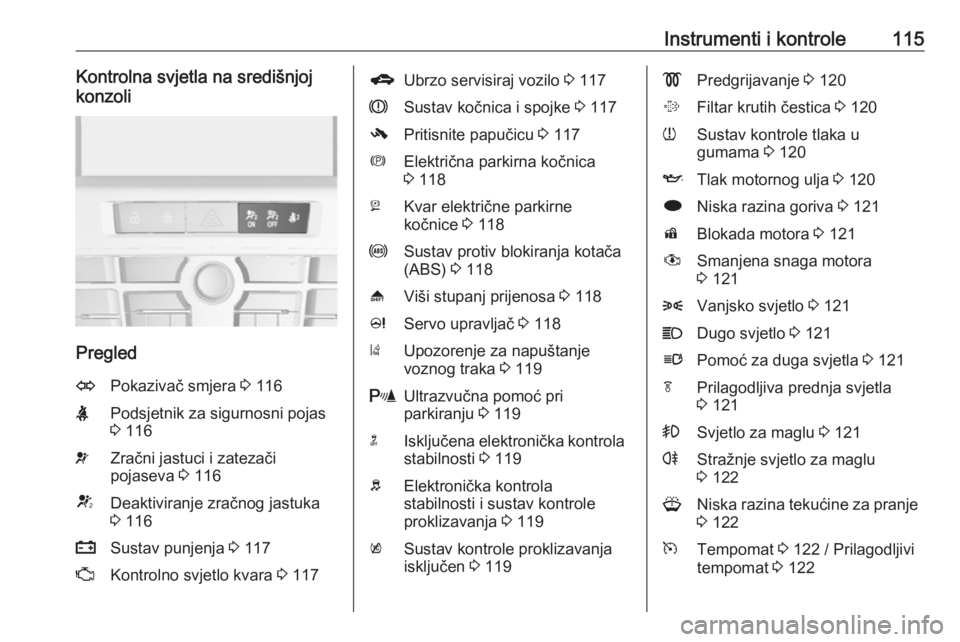

Instrumenti i kontrole115Kontrolna svjetla na središnjoj
konzoli
Pregled
OPokazivač smjera 3 116XPodsjetnik za sigurnosni pojas
3 116vZračni jastuci i zatezači
pojaseva 3 116VDeaktiviranje zračnog jastuka
3 116pSustav punjenja 3 117ZKontrolno svjetlo kvara 3 117gUbrzo servisiraj vozilo 3 117RSustav kočnica i spojke 3 117-Pritisnite papučicu 3 117mElektrična parkirna kočnica
3 118jKvar električne parkirne
kočnice 3 118uSustav protiv blokiranja kotača
(ABS) 3 118[Viši stupanj prijenosa 3 118cServo upravljač 3 118)Upozorenje za napuštanje
voznog traka 3 119rUltrazvučna pomoć pri
parkiranju 3 119nIsključena elektronička kontrola
stabilnosti 3 119bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 119kSustav kontrole proklizavanja
isključen 3 119!Predgrijavanje 3 120%Filtar krutih čestica 3 120wSustav kontrole tlaka u
gumama 3 120ITlak motornog ulja 3 120iNiska razina goriva 3 121dBlokada motora 3 121#Smanjena snaga motora
3 1218Vanjsko svjetlo 3 121CDugo svjetlo 3 121lPomoć za duga svjetla 3 121fPrilagodljiva prednja svjetla
3 121>Svjetlo za maglu 3 121rStražnje svjetlo za maglu
3 122GNiska razina tekućine za pranje
3 122mTempomat 3 122 / Prilagodljivi
tempomat 3 122

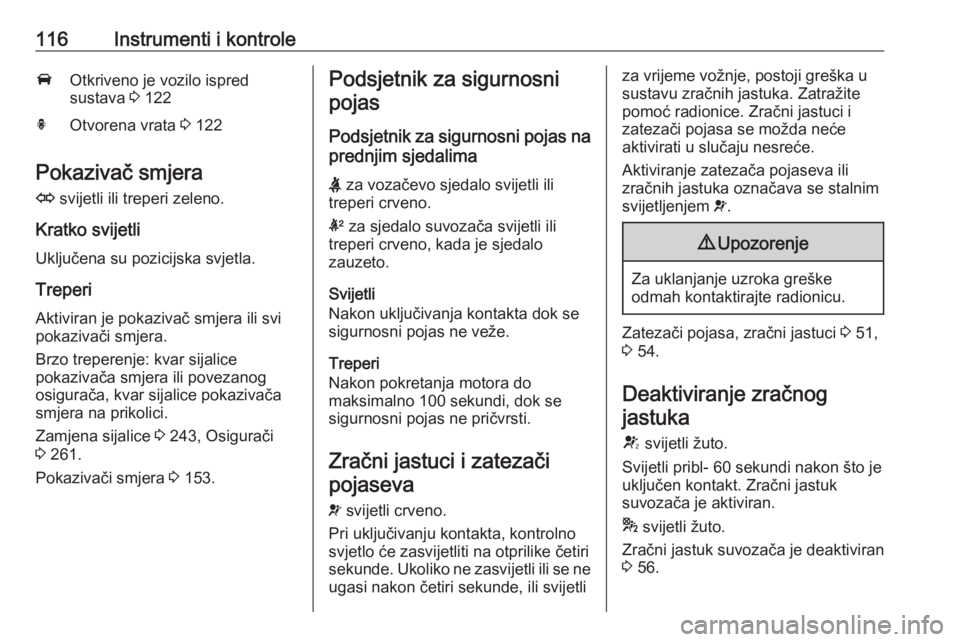

116Instrumenti i kontroleAOtkriveno je vozilo ispred
sustava 3 122hOtvorena vrata 3 122
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli Uključena su pozicijska svjetla.
Treperi Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 243, Osigurači
3 261.
Pokazivači smjera 3 153.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno.
k za sjedalo suvozača svijetli ili
treperi crveno, kada je sjedalo
zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.
Zračni jastuci i zatezačipojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike četiri
sekunde. Ukoliko ne zasvijetli ili se ne ugasi nakon četiri sekunde, ili svijetliza vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 51,
3 54.
Deaktiviranje zračnog jastuka
V svijetli žuto.
Svijetli pribl- 60 sekundi nakon što je
uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 56.

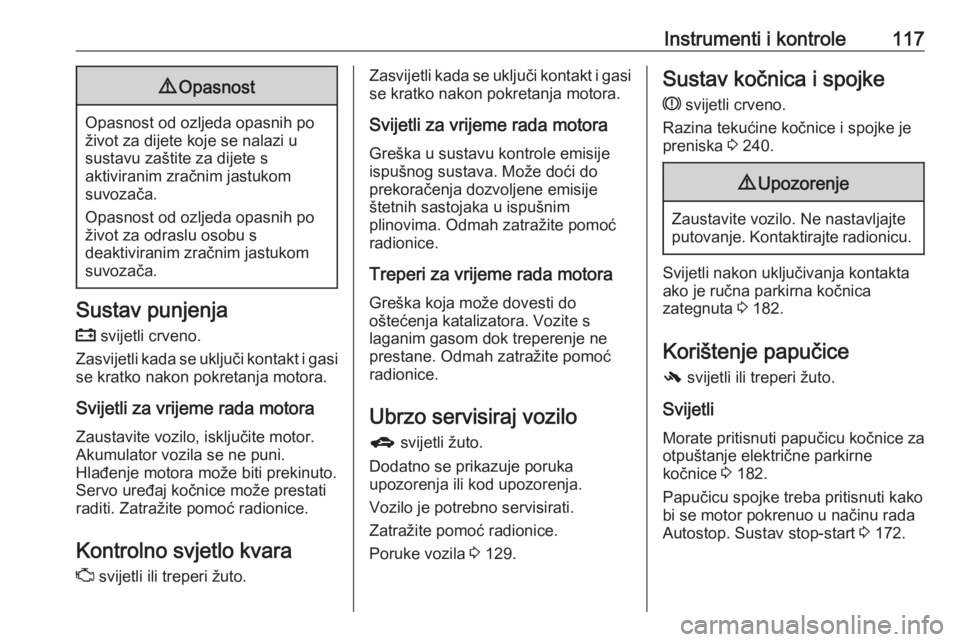

Instrumenti i kontrole1179Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo g svijetli žuto.
Dodatno se prikazuje poruka upozorenja ili kod upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 129.Sustav kočnica i spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 240.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 182.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Morate pritisnuti papučicu kočnice za
otpuštanje električne parkirne
kočnice 3 182.
Papučicu spojke treba pritisnuti kako
bi se motor pokrenuo u načinu rada
Autostop. Sustav stop-start 3 172.

118Instrumenti i kontroleTreperi
Papučicu spojke treba pritisnuti za
glavno pokretanje motora 3 18,
3 171.
Kod nekih verzija, poruka “pritisnite
papučicu” prikazuje se na zaslonu
informacijskog centra vozača 3 129.
Električna parkirna kočnica m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 182.
Treperi
Električna parkirna kočnica nije u
potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.Kvar električne parkirne
kočnice
j svijetli ili treperi žuto.
Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 182.
Treperi Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 182.
Viši stupanj
[ svijetli zeleno kao kontrolno
svjetlo, ili se prikazuje kao simbol R s
brojem sljedećeg višeg stupnja
prijenosa na zaslonu informacijskog
centra vozača ako se prebacivanje u
viši stupanj prijenosa preporučuje iz
razloga manje potrošnje goriva.
Na nekim se verzijama indikator
uključenog stupnja prijenosa
prikazuje preko čitave stranice na
zaslonu u informacijskom centru
vozača.
Pomoć za ekološku vožnju EcoFlex
3 133.
Servo upravljač
c svijetli žuto.
