Sürüş ve kullanım209
Sistem istendiği gibi çalışmıyorsa,
Sürücü Bilgi Sistemi (Driver
Information Center) ekranında araç
mesajları görüntülenir.
Araç mesajları 3 132.
Park Asistanı
Arka park sensörleri9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Geri giderken ve geri park desteği sistemini kullanırken her zaman
etraftaki alanı kontrol edin.
Arka park asistanı, aracın arkasında
bulunabilecek olası bir engel ile araç
arasındaki mesafeyi ölçerek park
etmeyi kolaylaştırır. Sürücüyü işitsel
sinyaller vererek uyarır ve
bilgilendirir.Sistemde arka tampon üzerinde dört
ultrason sensör bulunur.
Etkinleştirilmesi
Geri vites takılı olduğunda sistem
otomatik olarak çalışmaya hazırdır.
Park asistanı tuşundaki r LED
ışığının yanması sistemin çalışmak
için hazır konumda olduğunu gösterir.
Gösterge
Sistem, aracın arkasındaki potansiyel olarak tehlikeli engellere karşı sesli
sinyallerle sürücüyü uyarır. Aracın bu
engele olan mesafesi azaldıkça
akustik sinyal sesi aralıkları da azalır.

210Sürüş ve kullanımAradaki mesafe yaklaşık 30 cm'dendaha az kaldığı zaman sürekli bir
sinyal sesi duyulur.
Ayrıca, engellere olan mesafe Sürücü Bilgi Sisteminde de gösterilebilir.
Devre dışı bırakılması
Araç geri vitesten çıkarıldığında
sistem otomatik olarak kapanır.
Sisteme yeniden geçmek için geri vitese geçin.
r düğmesine basarak elle de devre
dışı bırakılabilir.
Sistem devre dışı bırakıldığında,
düğmesindeki LED ışığı söner.
Ayrıca, sistem manuel olarak devre
dışı kaldığında Sürücü Bilgi
Sisteminde Park Yardımcısı Kapalı
mesajı görünür.
Arıza
Sistemde bir arıza olduğunda veya
örn. sensörlerin buzla kaplı olması
gibi sistem açısından geçici
koşullardan ötürü çalışmadığında,
kontrol göstergesi r yanar veya
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir.
Araç mesajları 3 132.
Kontrol lambası r 3 122.
Ön-arka park asistanı9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sistem
işitsel sinyaller verir ve mesajlar
görüntüler.
Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Ön ve arka denetleme alanları için ses frekansları farklı olan iki akustik
uyarı sinyali kullanır. Ön taraftaki
engeller için sinyal ön hoparlörlerden
gelirken arka taraftaki engeller için
ses aracın arka hoparlörlerinden
gelir.

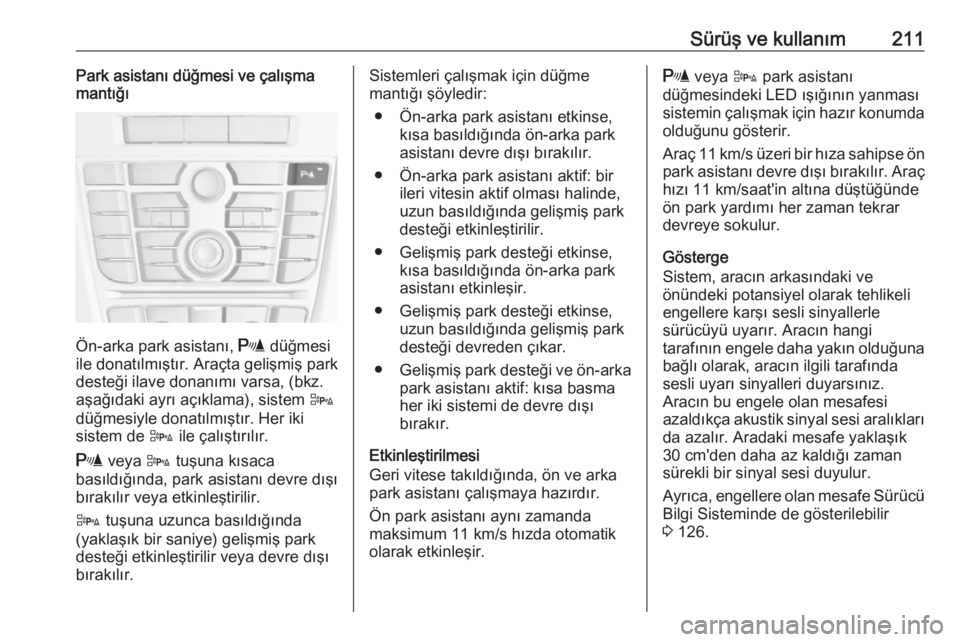

Sürüş ve kullanım211Park asistanı düğmesi ve çalışma
mantığı
Ön-arka park asistanı, r düğmesi
ile donatılmıştır. Araçta gelişmiş park desteği ilave donanımı varsa, (bkz.aşağıdaki ayrı açıklama), sistem D
düğmesiyle donatılmıştır. Her iki
sistem de D ile çalıştırılır.
r veya D tuşuna kısaca
basıldığında, park asistanı devre dışı
bırakılır veya etkinleştirilir.
D tuşuna uzunca basıldığında
(yaklaşık bir saniye) gelişmiş park
desteği etkinleştirilir veya devre dışı
bırakılır.
Sistemleri çalışmak için düğme
mantığı şöyledir:
● Ön-arka park asistanı etkinse, kısa basıldığında ön-arka park
asistanı devre dışı bırakılır.
● Ön-arka park asistanı aktif: bir ileri vitesin aktif olması halinde,
uzun basıldığında gelişmiş park
desteği etkinleştirilir.
● Gelişmiş park desteği etkinse, kısa basıldığında ön-arka park
asistanı etkinleşir.
● Gelişmiş park desteği etkinse, uzun basıldığında gelişmiş park
desteği devreden çıkar.
● Gelişmiş park desteği ve ön-arka
park asistanı aktif: kısa basma
her iki sistemi de devre dışı
bırakır.
Etkinleştirilmesi
Geri vitese takıldığında, ön ve arka
park asistanı çalışmaya hazırdır.
Ön park asistanı aynı zamanda
maksimum 11 km/s hızda otomatik
olarak etkinleşir.r veya D park asistanı
düğmesindeki LED ışığının yanması
sistemin çalışmak için hazır konumda olduğunu gösterir.
Araç 11 km/s üzeri bir hıza sahipse ön
park asistanı devre dışı bırakılır. Araç
hızı 11 km/saat'in altına düştüğünde
ön park yardımı her zaman tekrar
devreye sokulur.
Gösterge
Sistem, aracın arkasındaki ve
önündeki potansiyel olarak tehlikeli
engellere karşı sesli sinyallerle
sürücüyü uyarır. Aracın hangi
tarafının engele daha yakın olduğuna bağlı olarak, aracın ilgili tarafındasesli uyarı sinyalleri duyarsınız.
Aracın bu engele olan mesafesi
azaldıkça akustik sinyal sesi aralıkları
da azalır. Aradaki mesafe yaklaşık
30 cm'den daha az kaldığı zaman
sürekli bir sinyal sesi duyulur.
Ayrıca, engellere olan mesafe Sürücü Bilgi Sisteminde de gösterilebilir
3 126.

212Sürüş ve kullanım
Bir ön ve arka engelle olan mesafe,
araç etrafındaki mesafe hatlarını
değiştirerek gösterilir.
Arka taraftaki engeller sesle bildirilir
ve aynı zamanda görsel olarak da
belirtilir.
Ön taraftaki engeller öncelikle görsel olarak belirtilir. 80 cm'den yakın bir
mesafede, sesli bir sinyal de duyulur.
Sürücü bilgi sistemindeki mesafe
göstergesi daha yüksek öncelikli araç mesajları tarafından engellenebilir.
Dönüş sinyali kolundaki SET/CLR
öğesine basarak mesajı onayladıktan
sonra, mesafe göstergesi yeniden
görünür.
Devre dışı bırakılması
Araç geri vitesten çıkarıldığında arka
park asistanı otomatik olarak kapanır.
Ön park asistanı 11 km/s üzeri
hızlarda otomatik olarak devre dışı
olur.
r veya D tuşuna kısa basılarak
manüel devre dışı bırakma
mümkündür.
Sistem devre dışı bırakıldığında,
düğmesindeki LED ışığı söner.
Ayrıca, sistem manuel olarak devre dışı kaldığında Sürücü Bilgi
Sisteminde Park Yardımcısı Kapalı
mesajı görünür.
Manüel olarak devre dışı
bırakılmasının ardından, r veya
D tuşuna basılması veya geri vitese
geçilmesi durumunda ön park
asistanı yeniden devreye girer.
Arıza
Sistemde bir arıza olduğunda veya
örn. sensörlerin buzla kaplı olması
gibi sistem açısından geçici
koşullardan ötürü çalışmadığında,
kontrol göstergesi r yanar veya
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir.
Araç mesajları 3 132.
Kontrol lambası r 3 122.
Gelişmiş park desteği9 Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.

Sürüş ve kullanım213
Gelişmiş park desteği, Sürücü Bilgi
Sistemindeki talimatlarla ve akustik
sinyallerle sürücünün manevra
yapmasına yardımcı olur. Sürücünün
hızlanmayı, frenlemeyi, direksiyon
kullanımını ve vites değiştirmeyi
kontrol etmesi gerekir.
Sistem, ön ve arka tamponun her iki
tarafındaki iki ilave sensör ile birlikte
ön-arka park asistanının sensörlerini
de kullanır.
D düğmesi ve çalıştırma mantığı
Gelişmiş park desteği ve ön-arka park asistanının (bkz. önceki açıklama)
her ikisi de D düğmesiyle çalıştırılır.
D tuşuna kısaca basıldığında, park
asistanı devre dışı bırakılır veya
etkinleştirilir.
D tuşuna uzunca basıldığında
(yaklaşık bir saniye) gelişmiş park
desteği etkinleştirilir veya devre dışı
bırakılır.
Sistemleri çalışmak için düğme
mantığı şöyledir:
● Ön-arka park asistanı etkinse, kısa basıldığında ön-arka park
asistanı devre dışı bırakılır.
● Ön-arka park asistanı aktif: bir ileri vitesin aktif olması halinde,
uzun basıldığında gelişmiş park
desteği etkinleştirilir.
● Gelişmiş park desteği etkinse, kısa basıldığında ön-arka park
asistanı etkinleşir.
● Gelişmiş park desteği etkinse, uzun basıldığında gelişmiş park
desteği devreden çıkar.
● Gelişmiş park desteği ve ön-arka
park asistanı aktif: kısa basmaher iki sistemi de devre dışı
bırakır.Etkinleştirilmesi
Park yeri bakınırken, D tuşuna
yaklaşık bir saniye basarak sistemin
etkinleştirilmesi gerekir.
Sistem sadece 30 km/saat'e kadar bir
hızda devreye sokulabilir ve park yeri
arayabilir.
Araç ve park edilmiş otomobillerin
sırası arasındaki müsaade edilen
mesafe en fazla 1,8 metre'dir.

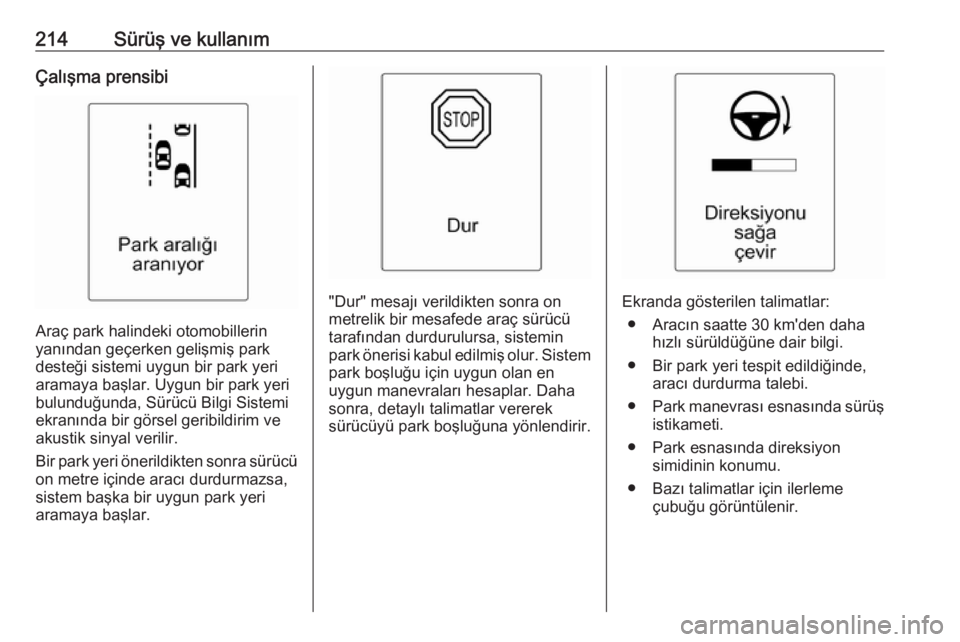

214Sürüş ve kullanımÇalışma prensibi
Araç park halindeki otomobillerin
yanından geçerken gelişmiş park
desteği sistemi uygun bir park yeri
aramaya başlar. Uygun bir park yeri bulunduğunda, Sürücü Bilgi Sistemi
ekranında bir görsel geribildirim ve
akustik sinyal verilir.
Bir park yeri önerildikten sonra sürücü
on metre içinde aracı durdurmazsa,
sistem başka bir uygun park yeri
aramaya başlar.
"Dur" mesajı verildikten sonra on
metrelik bir mesafede araç sürücü
tarafından durdurulursa, sistemin
park önerisi kabul edilmiş olur. Sistem
park boşluğu için uygun olan en
uygun manevraları hesaplar. Daha
sonra, detaylı talimatlar vererek
sürücüyü park boşluğuna yönlendirir.Ekranda gösterilen talimatlar:
● Aracın saatte 30 km'den daha hızlı sürüldüğüne dair bilgi.
● Bir park yeri tespit edildiğinde, aracı durdurma talebi.
● Park manevrası esnasında sürüş
istikameti.
● Park esnasında direksiyon simidinin konumu.
● Bazı talimatlar için ilerleme çubuğu görüntülenir.

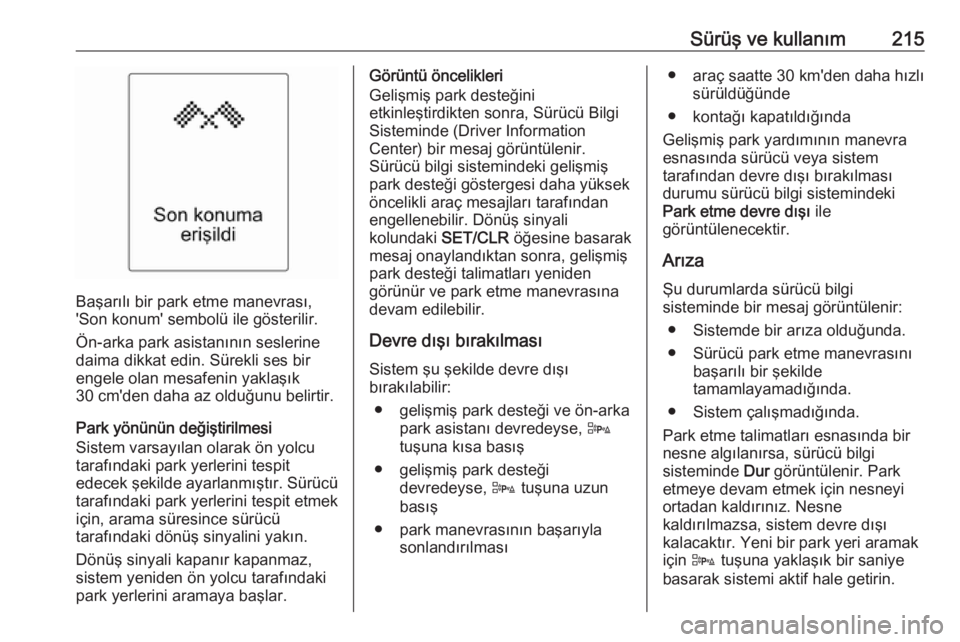

Sürüş ve kullanım215
Başarılı bir park etme manevrası,
'Son konum' sembolü ile gösterilir.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu belirtir.
Park yönünün değiştirilmesi
Sistem varsayılan olarak ön yolcu tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü tarafındaki park yerlerini tespit etmek
için, arama süresince sürücü
tarafındaki dönüş sinyalini yakın.
Dönüş sinyali kapanır kapanmaz,
sistem yeniden ön yolcu tarafındaki
park yerlerini aramaya başlar.
Görüntü öncelikleri
Gelişmiş park desteğini
etkinleştirdikten sonra, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir.
Sürücü bilgi sistemindeki gelişmiş
park desteği göstergesi daha yüksek
öncelikli araç mesajları tarafından
engellenebilir. Dönüş sinyali
kolundaki SET/CLR öğesine basarak
mesaj onaylandıktan sonra, gelişmiş
park desteği talimatları yeniden
görünür ve park etme manevrasına
devam edilebilir.
Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
● gelişmiş park desteği ve ön-arka park asistanı devredeyse, D
tuşuna kısa basış
● gelişmiş park desteği devredeyse, D tuşuna uzun
basış
● park manevrasının başarıyla sonlandırılması● araç saatte 30 km'den daha hızlısürüldüğünde
● kontağı kapatıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu sürücü bilgi sistemindeki
Park etme devre dışı ile
görüntülenecektir.
Arıza Şu durumlarda sürücü bilgi
sisteminde bir mesaj görüntülenir:
● Sistemde bir arıza olduğunda.
● Sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında.
● Sistem çalışmadığında.
Park etme talimatları esnasında bir
nesne algılanırsa, sürücü bilgi
sisteminde Dur görüntülenir. Park
etmeye devam etmek için nesneyi
ortadan kaldırınız. Nesne
kaldırılmazsa, sistem devre dışı
kalacaktır. Yeni bir park yeri aramak
için D tuşuna yaklaşık bir saniye
basarak sistemi aktif hale getirin.

216Sürüş ve kullanımPark asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi,
Bilgi Ekranı'ndaki ayarlar
değiştirilerek devreye sokulabilir
veya devreden çıkarılabilir. Bir
römork kaplini bağlıysa, menüden
seçilmelidir.
Araç ayarlarının kişiselleştirilmesi
3 138.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden
çıkarmak için r veya D
düğmesine kısa süreli basın.
Not
Kullanımdan sonra gelişmiş park
desteği bir kalibrasyon gerektirir.
Optimum park kılavuzu için, en az
35 km sürüş mesafesi, bir kaç dönüş
sayısı dahil, gereklidir.

Sürüş ve kullanım217Yan kör nokta alarmıYan kör nokta alarm sistemi belirtilmiş
bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi kehribar renginde yanıp
sönmeye başlar.
Not
Geçen araç geçen araçtan en az
10 km/s daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmayabilir.Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 138.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yaklaşık üç metrelik bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık üç metrelik bir mesafede

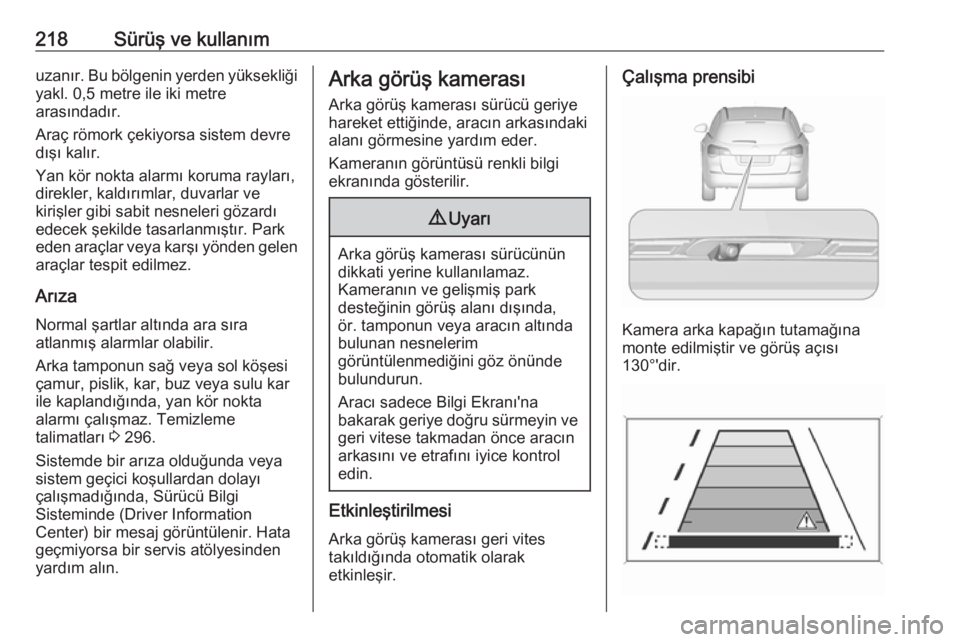

218Sürüş ve kullanımuzanır. Bu bölgenin yerden yüksekliğiyakl. 0,5 metre ile iki metre
arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen
araçlar tespit edilmez.
Arıza Normal şartlar altında ara sıra
atlanmış alarmlar olabilir.
Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz veya sulu kar
ile kaplandığında, yan kör nokta
alarmı çalışmaz. Temizleme
talimatları 3 296.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir. Hata geçmiyorsa bir servis atölyesinden
yardım alın.Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera arka kapağın tutamağına
monte edilmiştir ve görüş açısı
130°'dir.
