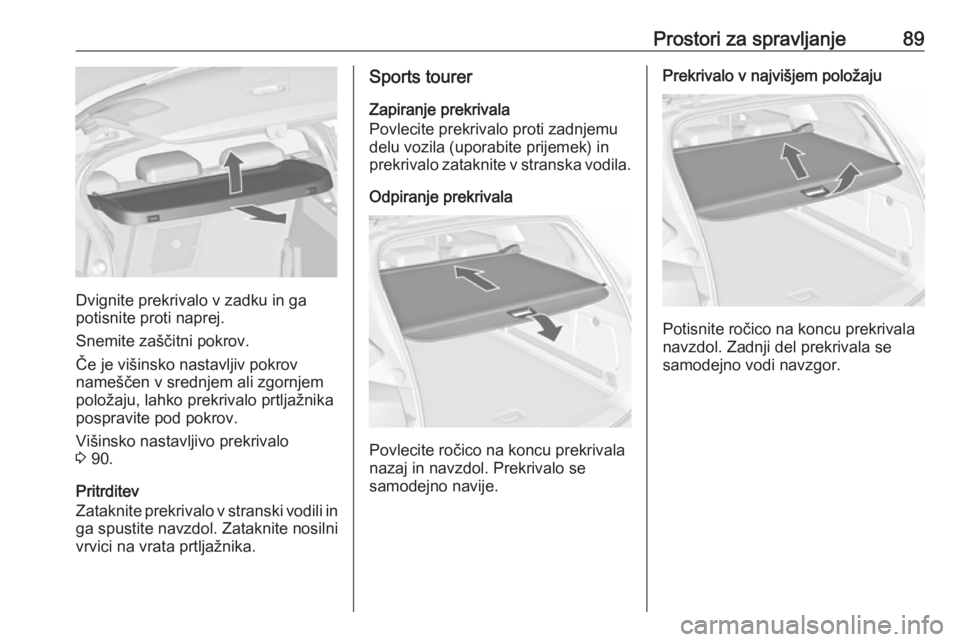

Prostori za spravljanje89
Dvignite prekrivalo v zadku in ga
potisnite proti naprej.
Snemite zaščitni pokrov.
Če je višinsko nastavljiv pokrov
nameščen v srednjem ali zgornjem
položaju, lahko prekrivalo prtljažnika
pospravite pod pokrov.
Višinsko nastavljivo prekrivalo
3 90.
Pritrditev
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Sports tourer
Zapiranje prekrivala
Povlecite prekrivalo proti zadnjemu
delu vozila (uporabite prijemek) in
prekrivalo zataknite v stranska vodila.
Odpiranje prekrivala
Povlecite ročico na koncu prekrivala
nazaj in navzdol. Prekrivalo se
samodejno navije.
Prekrivalo v najvišjem položaju
Potisnite ročico na koncu prekrivala
navzdol. Zadnji del prekrivala se
samodejno vodi navzgor.

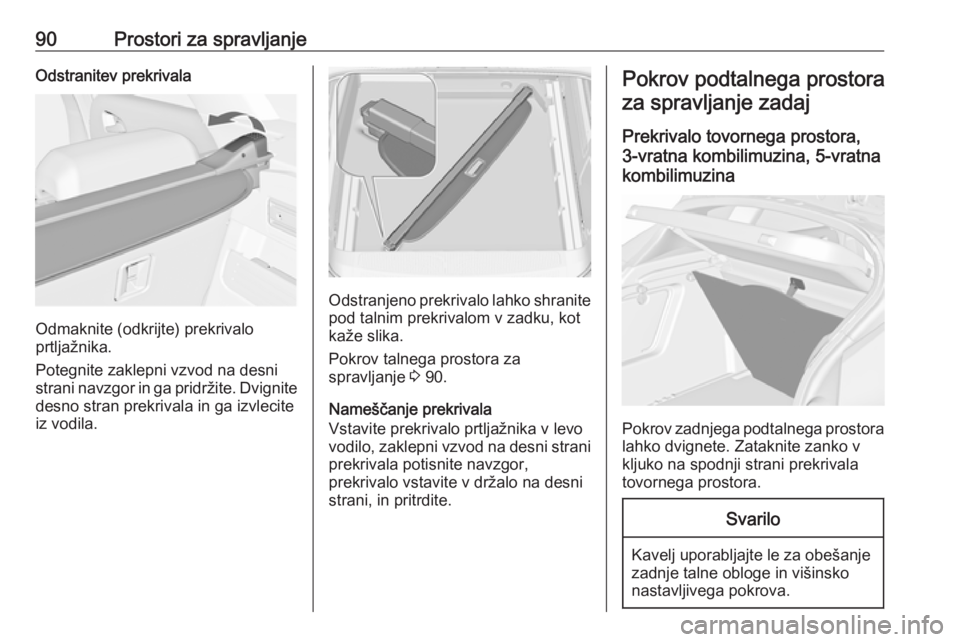

90Prostori za spravljanjeOdstranitev prekrivala
Odmaknite (odkrijte) prekrivalo
prtljažnika.
Potegnite zaklepni vzvod na desni
strani navzgor in ga pridržite. Dvignite
desno stran prekrivala in ga izvlecite
iz vodila.
Odstranjeno prekrivalo lahko shranite pod talnim prekrivalom v zadku, kot
kaže slika.
Pokrov talnega prostora za spravljanje 3 90.
Nameščanje prekrivala Vstavite prekrivalo prtljažnika v levo
vodilo, zaklepni vzvod na desni strani
prekrivala potisnite navzgor,
prekrivalo vstavite v držalo na desni
strani, in pritrdite.
Pokrov podtalnega prostora
za spravljanje zadaj
Prekrivalo tovornega prostora,
3-vratna kombilimuzina, 5-vratna
kombilimuzina
Pokrov zadnjega podtalnega prostora lahko dvignete. Zataknite zanko v
kljuko na spodnji strani prekrivala
tovornega prostora.
Svarilo
Kavelj uporabljajte le za obešanje
zadnje talne obloge in višinsko
nastavljivega pokrova.

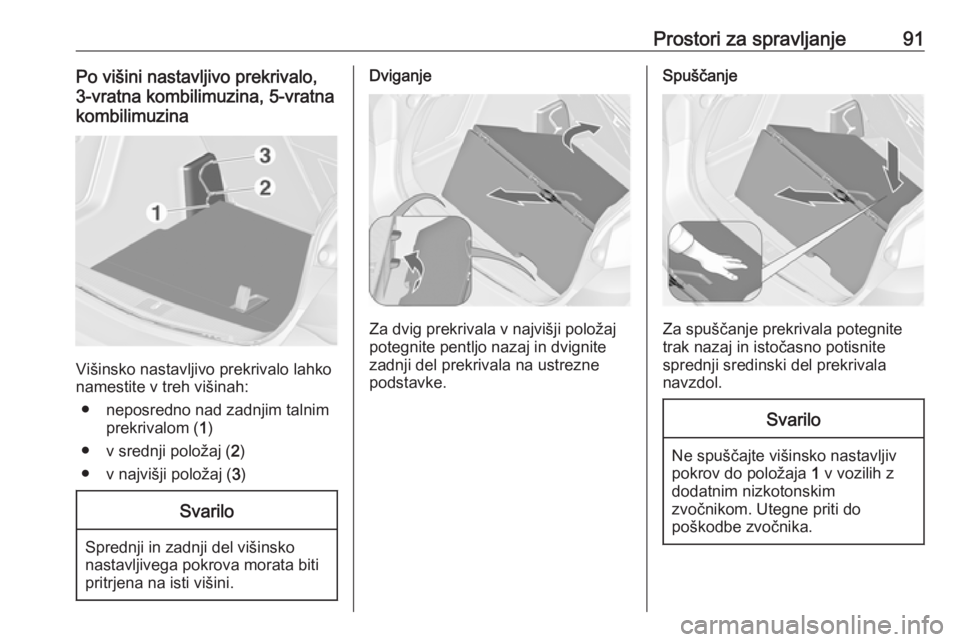

Prostori za spravljanje91Po višini nastavljivo prekrivalo,
3-vratna kombilimuzina, 5-vratna
kombilimuzina
Višinsko nastavljivo prekrivalo lahko
namestite v treh višinah:
● neposredno nad zadnjim talnim prekrivalom ( 1)
● v srednji položaj ( 2)
● v najvišji položaj ( 3)
Svarilo
Sprednji in zadnji del višinsko
nastavljivega pokrova morata biti
pritrjena na isti višini.
Dviganje
Za dvig prekrivala v najvišji položaj
potegnite pentljo nazaj in dvignite zadnji del prekrivala na ustrezne
podstavke.
Spuščanje
Za spuščanje prekrivala potegnite
trak nazaj in istočasno potisnite
sprednji sredinski del prekrivala
navzdol.
Svarilo
Ne spuščajte višinsko nastavljiv pokrov do položaja 1 v vozilih z
dodatnim nizkotonskim
zvočnikom. Utegne priti do
poškodbe zvočnika.

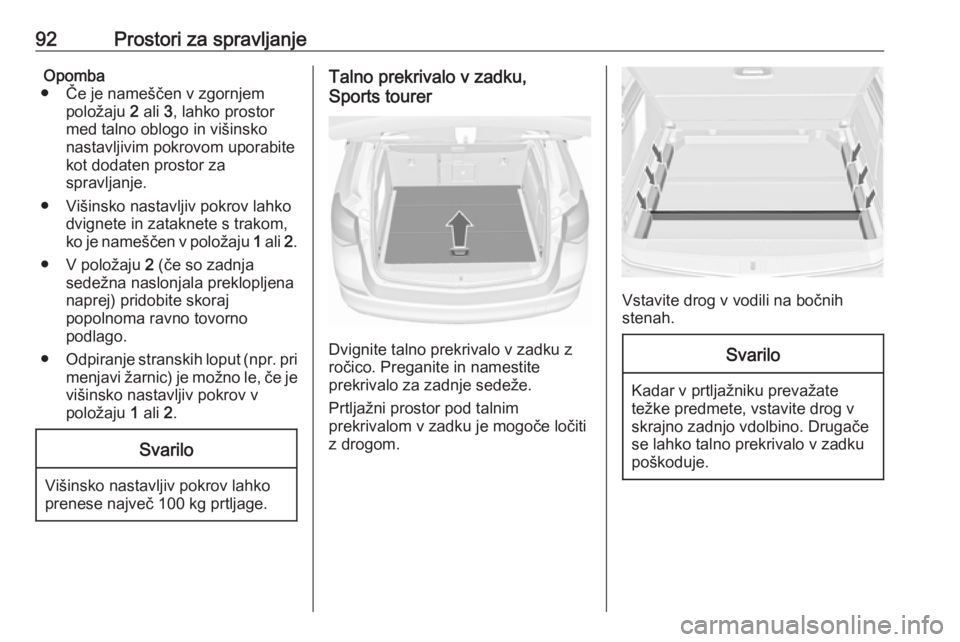

92Prostori za spravljanjeOpomba
● Če je nameščen v zgornjem položaju 2 ali 3, lahko prostor
med talno oblogo in višinsko
nastavljivim pokrovom uporabite
kot dodaten prostor za
spravljanje.
● Višinsko nastavljiv pokrov lahko dvignete in zataknete s trakom,
ko je nameščen v položaju 1 ali 2.
● V položaju 2 (če so zadnja
sedežna naslonjala preklopljena
naprej) pridobite skoraj
popolnoma ravno tovorno
podlago.
● Odpiranje stranskih loput ( npr. pri
menjavi žarnic) je možno le, če je višinsko nastavljiv pokrov v
položaju 1 ali 2.Svarilo
Višinsko nastavljiv pokrov lahko
prenese največ 100 kg prtljage.
Talno prekrivalo v zadku,
Sports tourer
Dvignite talno prekrivalo v zadku z
ročico. Preganite in namestite
prekrivalo za zadnje sedeže.
Prtljažni prostor pod talnim
prekrivalom v zadku je mogoče ločiti
z drogom.
Vstavite drog v vodili na bočnih
stenah.
Svarilo
Kadar v prtljažniku prevažate
težke predmete, vstavite drog v
skrajno zadnjo vdolbino. Drugače
se lahko talno prekrivalo v zadku
poškoduje.

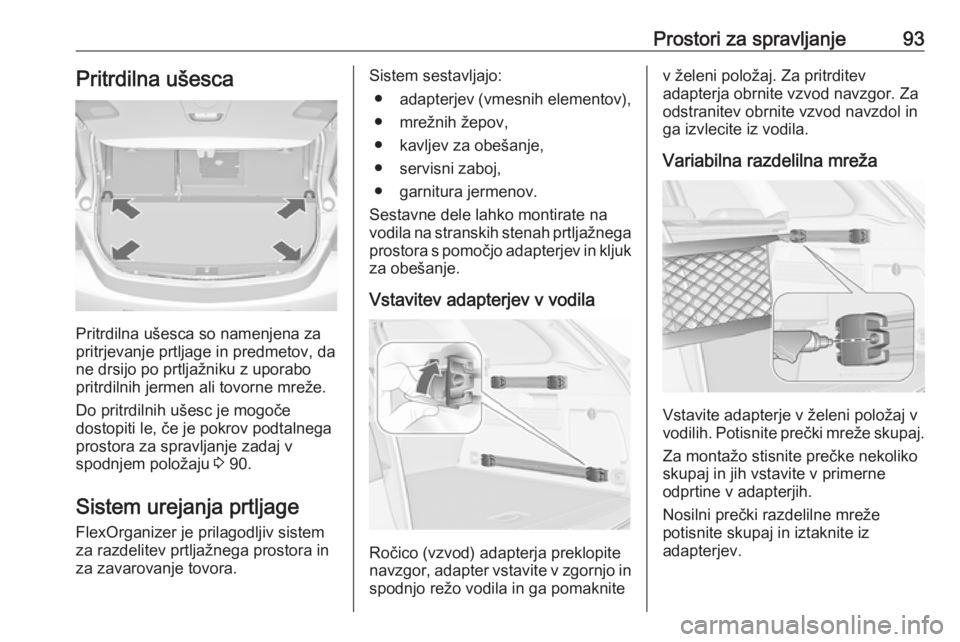

Prostori za spravljanje93Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo pritrdilnih jermen ali tovorne mreže.
Do pritrdilnih ušesc je mogoče
dostopiti le, če je pokrov podtalnega
prostora za spravljanje zadaj v
spodnjem položaju 3 90.
Sistem urejanja prtljage FlexOrganizer je prilagodljiv sistem
za razdelitev prtljažnega prostora in
za zavarovanje tovora.
Sistem sestavljajo:
● adapterjev (vmesnih elementov),
● mrežnih žepov,
● kavljev za obešanje,
● servisni zaboj,
● garnitura jermenov.
Sestavne dele lahko montirate na
vodila na stranskih stenah prtljažnega
prostora s pomočjo adapterjev in kljuk
za obešanje.
Vstavitev adapterjev v vodila
Ročico (vzvod) adapterja preklopite
navzgor, adapter vstavite v zgornjo in spodnjo režo vodila in ga pomaknite
v želeni položaj. Za pritrditev
adapterja obrnite vzvod navzgor. Za
odstranitev obrnite vzvod navzdol in
ga izvlecite iz vodila.
Variabilna razdelilna mreža
Vstavite adapterje v želeni položaj v
vodilih. Potisnite prečki mreže skupaj.
Za montažo stisnite prečke nekoliko
skupaj in jih vstavite v primerne
odprtine v adapterjih.
Nosilni prečki razdelilne mreže
potisnite skupaj in iztaknite iz
adapterjev.

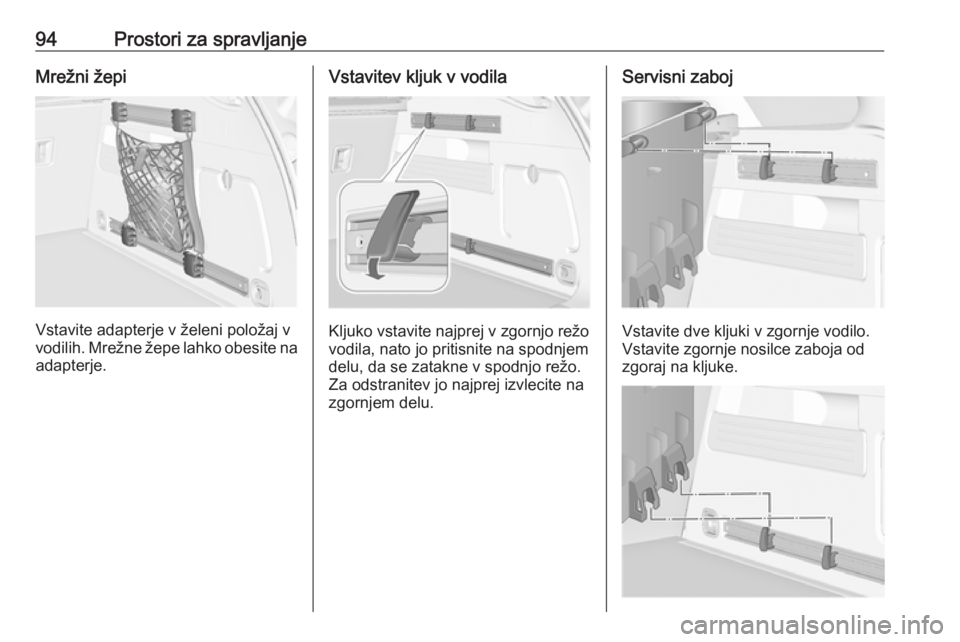

94Prostori za spravljanjeMrežni žepi
Vstavite adapterje v želeni položaj v
vodilih. Mrežne žepe lahko obesite na adapterje.
Vstavitev kljuk v vodila
Kljuko vstavite najprej v zgornjo režo
vodila, nato jo pritisnite na spodnjem
delu, da se zatakne v spodnjo režo.
Za odstranitev jo najprej izvlecite na
zgornjem delu.
Servisni zaboj
Vstavite dve kljuki v zgornje vodilo.
Vstavite zgornje nosilce zaboja od
zgoraj na kljuke.

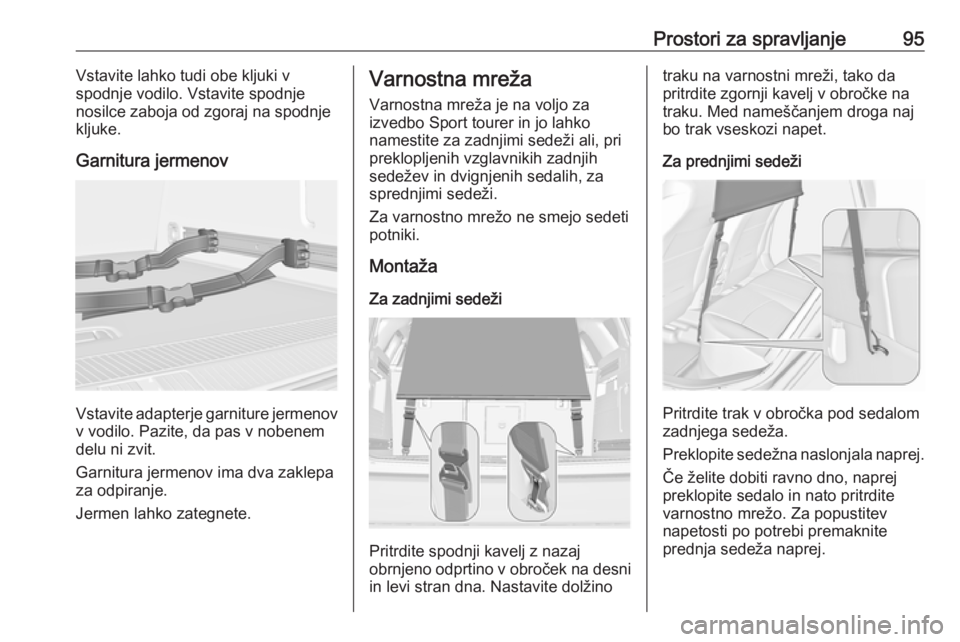

Prostori za spravljanje95Vstavite lahko tudi obe kljuki v
spodnje vodilo. Vstavite spodnje
nosilce zaboja od zgoraj na spodnje
kljuke.
Garnitura jermenov
Vstavite adapterje garniture jermenov
v vodilo. Pazite, da pas v nobenem
delu ni zvit.
Garnitura jermenov ima dva zaklepa
za odpiranje.
Jermen lahko zategnete.
Varnostna mreža
Varnostna mreža je na voljo za
izvedbo Sport tourer in jo lahko
namestite za zadnjimi sedeži ali, pri
preklopljenih vzglavnikih zadnjih
sedežev in dvignjenih sedalih, za
sprednjimi sedeži.
Za varnostno mrežo ne smejo sedeti potniki.
Montaža
Za zadnjimi sedeži
Pritrdite spodnji kavelj z nazaj
obrnjeno odprtino v obroček na desni in levi stran dna. Nastavite dolžino
traku na varnostni mreži, tako da
pritrdite zgornji kavelj v obročke na
traku. Med nameščanjem droga naj bo trak vseskozi napet.
Za prednjimi sedeži
Pritrdite trak v obročka pod sedalom
zadnjega sedeža.
Preklopite sedežna naslonjala naprej.
Če želite dobiti ravno dno, naprej
preklopite sedalo in nato pritrdite
varnostno mrežo. Za popustitev
napetosti po potrebi premaknite
prednja sedeža naprej.

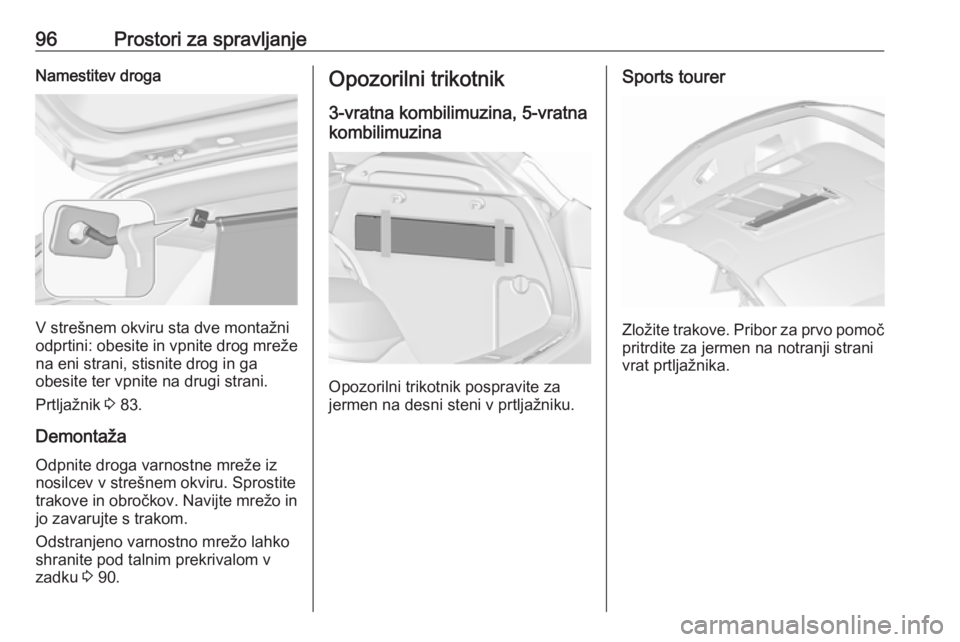

96Prostori za spravljanjeNamestitev droga
V strešnem okviru sta dve montažni
odprtini: obesite in vpnite drog mreže
na eni strani, stisnite drog in ga
obesite ter vpnite na drugi strani.
Prtljažnik 3 83.
Demontaža Odpnite droga varnostne mreže iz
nosilcev v strešnem okviru. Sprostite
trakove in obročkov. Navijte mrežo in jo zavarujte s trakom.
Odstranjeno varnostno mrežo lahko
shranite pod talnim prekrivalom v
zadku 3 90.
Opozorilni trikotnik
3-vratna kombilimuzina, 5-vratna
kombilimuzina
Opozorilni trikotnik pospravite za
jermen na desni steni v prtljažniku.
Sports tourer
Zložite trakove. Pribor za prvo pomoč
pritrdite za jermen na notranji strani
vrat prtljažnika.

Prostori za spravljanje974-vratna limuzina
Opozorilni trikotnik pospravite v
vdolbino na levi zadnji strani
prtljažnika.
Pribor za prvo pomoč
5-vratna kombilimuzina
Shranite pribor za prvo pomoč v
prostor za spravljanje za opozorilnim
trikotnikom.
Pred prvo uporabo pritisnite notranji
element zgoraj in na bočnih straneh
perforacije. Nato obrnite element
navzven, da se odpre prostor za
shranjevanje.
3-vratna kombilimuzina
Shranite pribor za prvo pomoč v
prostor za spravljanje za opozorilnim
trikotnikom.
Za preklop pokrivala uporabite
vdolbine.
Odvisno od opreme lahko pribor za
prvo pomoč spravite v zadnji prostor
za spravljanje 3 88.

98Prostori za spravljanjeSports tourer
Zložite trak. Pribor za prvo pomoč
pritrdite za jermen na notranji strani vrat prtljažnika.
4-vratna limuzina
Pribor za prvo pomoč pospravite v
desni prostor za mrežo v prtljažniku.
Sistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za
Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.
Montaža strešnega prtljažnika
S kovancem snemite pokrov z vsake
vpenjalne točke.
