OPEL ASTRA J 2016.5 Uporabniški priročnik

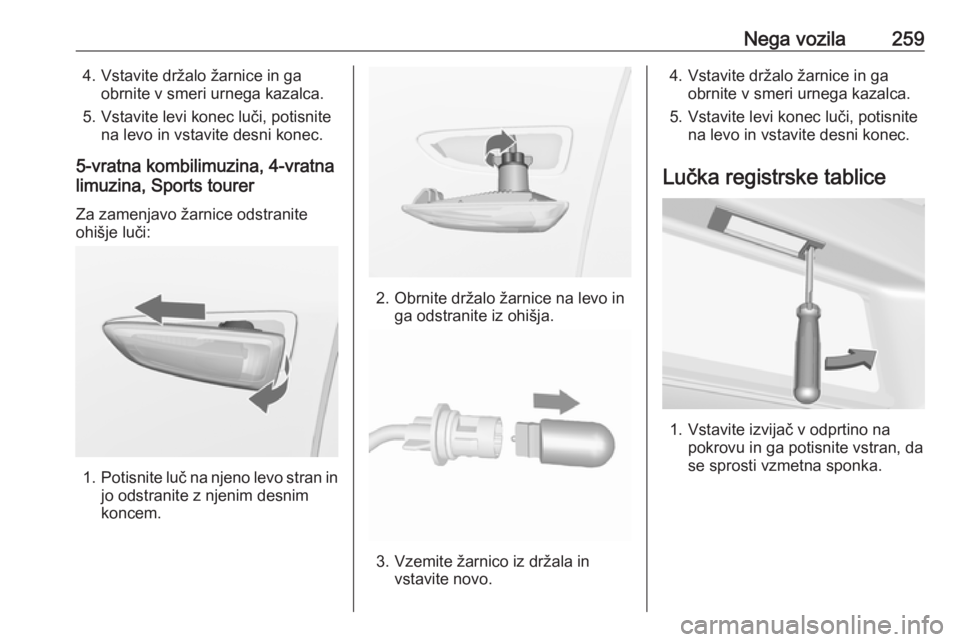

Nega vozila2594. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
5-vratna kombilimuzina, 4-vratna
limuzina, Sports tourer
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.

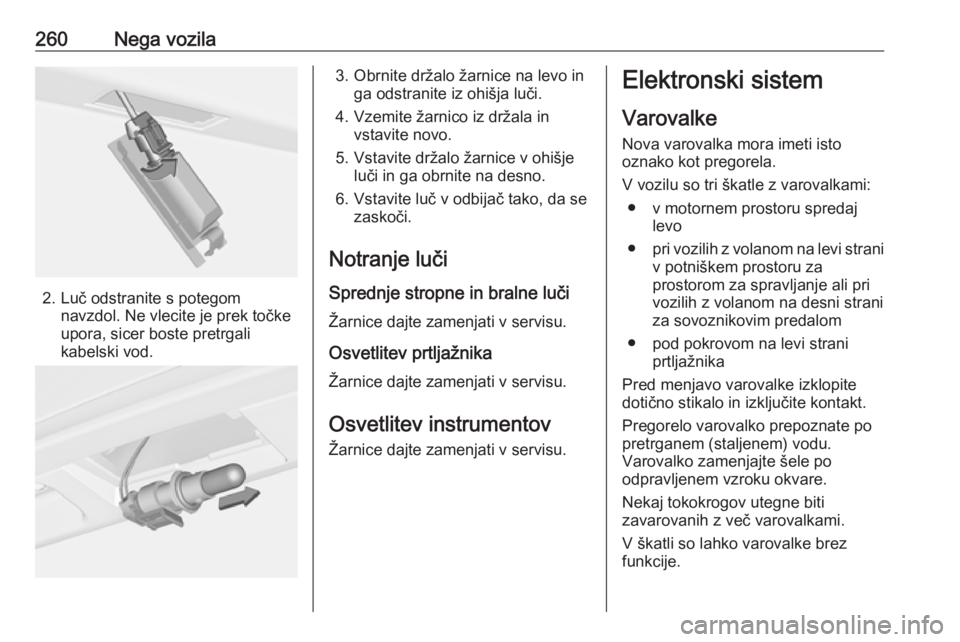

260Nega vozila
2. Luč odstranite s potegomnavzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči
Sprednje stropne in bralne luči Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika Žarnice dajte zamenjati v servisu.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● v motornem prostoru spredaj levo
● pri vozilih z volanom na levi strani
v potniškem prostoru za
prostorom za spravljanje ali pri
vozilih z volanom na desni strani za sovoznikovim predalom
● pod pokrovom na levi strani prtljažnika
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

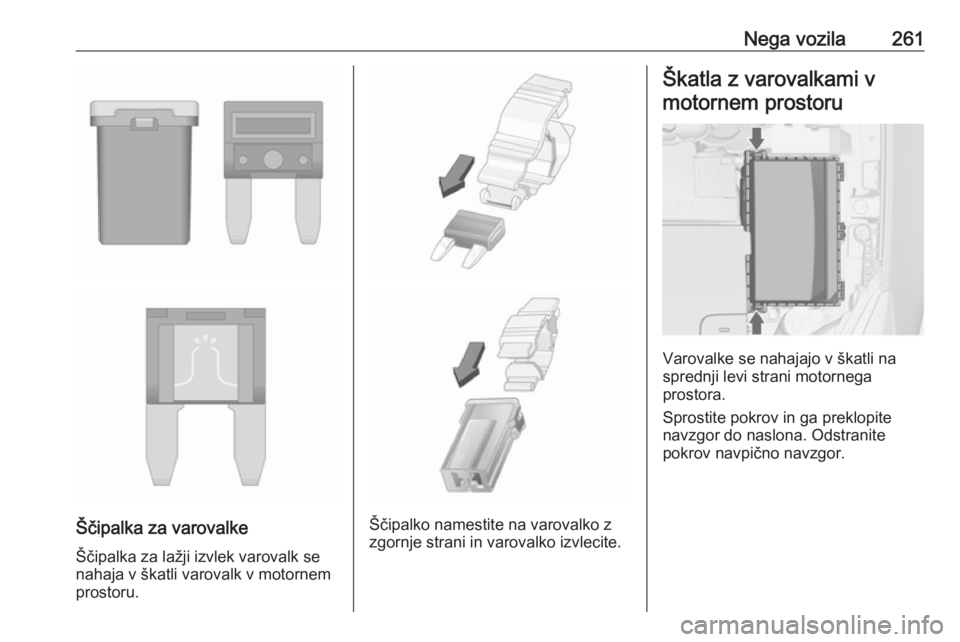

Nega vozila261
Ščipalka za varovalkeŠčipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

262Nega vozilaŠt.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva/
sistem vžiga4Sistem vbrizgavanja goriva/
sistem vžiga5–6Ogrevanje ogledal/alarmna
naprava7Krmiljenje ventilatorja/krmilni
modul motorja/krmilni modul
menjalnika8Lambda senzor/hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja vozila11Zaklep prtljažnika12Prilagodljivi žarometi/samodejni
vklop luči13ABS14Brisalec zadnjega steklaŠt.Tokokrog15Motorni računalnik16Zaganjač17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni center22Leva dolga luč (halogena)23Sistem pranja žarometov24Desna kratka luč (ksenon)25Leva kratka luč (ksenon)26Prednje meglenke27Grelec dizelskega goriva28Sistem start stop29Električna ročna zavora30ABS31Adaptivni tempomat

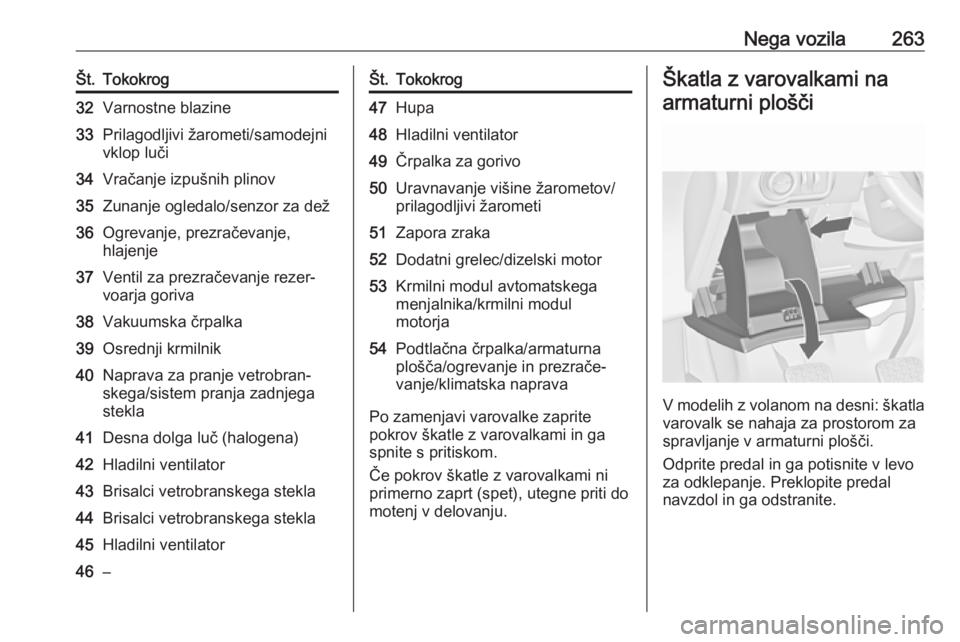

Nega vozila263Št.Tokokrog32Varnostne blazine33Prilagodljivi žarometi/samodejni
vklop luči34Vračanje izpušnih plinov35Zunanje ogledalo/senzor za dež36Ogrevanje, prezračevanje,
hlajenje37Ventil za prezračevanje rezer‐
voarja goriva38Vakuumska črpalka39Osrednji krmilnik40Naprava za pranje vetrobran‐
skega/sistem pranja zadnjega
stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega stekla44Brisalci vetrobranskega stekla45Hladilni ventilator46–Št.Tokokrog47Hupa48Hladilni ventilator49Črpalka za gorivo50Uravnavanje višine žarometov/
prilagodljivi žarometi51Zapora zraka52Dodatni grelec/dizelski motor53Krmilni modul avtomatskega
menjalnika/krmilni modul
motorja54Podtlačna črpalka/armaturna
plošča/ogrevanje in prezrače‐
vanje/klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal in ga potisnite v levo
za odklepanje. Preklopite predal
navzdol in ga odstranite.

264Nega vozila
Pri vozilih z volanom na desni strani
se škatla z varovalkami nahaja za pokrovom v sovoznikovem predalu.
Odprite predal, nato odprite pokrov in ga preklopite navzdol.
Št.Tokokrog1Prikazi2Zunanje luči/krmilni modul karo‐
serije3Zunanje luči/krmilni modul karo‐
serije4Infotainment sistem5Infotainment sistem/instrument6Električna vtičnica/vžigalnik7Električna vtičnica8Leva kratka luč/krmilni modul
karoserije9Desna kratka luč/krmilni modul
karoserije/modul zračne blazine10Ključavnice vrat/krmilni modul
karoserije11Ventilator v potniškem prostoru12–13–14Diagnostični priključek15Varnostne blazine16Električna vtičnicaŠt.Tokokrog17Klimatska naprava18Logistika19Krmilni modul karoserije20Krmilni modul karoserije21Armaturna plošča/alarmna
naprava22Senzor vžiga23Krmilni modul karoserije24Krmilni modul karoserije25–26Prostor za breme vtičnice (če ni
škatle varovalk v prtljažniku)
(samo Sports tourer)
Škatla z varovalkami v
prtljažniku
3-vratna kombilimuzina, 5-vratna
kombilimuzina
Nahaja se pod prevleko na levi strani prtljažnika.

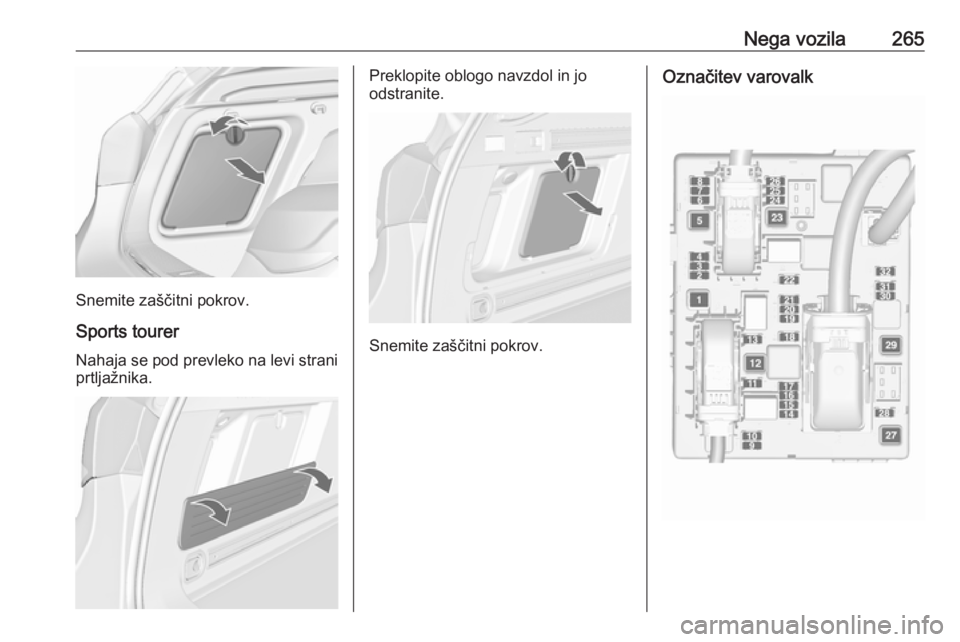

Nega vozila265
Snemite zaščitni pokrov.Sports tourer
Nahaja se pod prevleko na levi strani prtljažnika.
Preklopite oblogo navzdol in jo
odstranite.
Snemite zaščitni pokrov.
Označitev varovalk

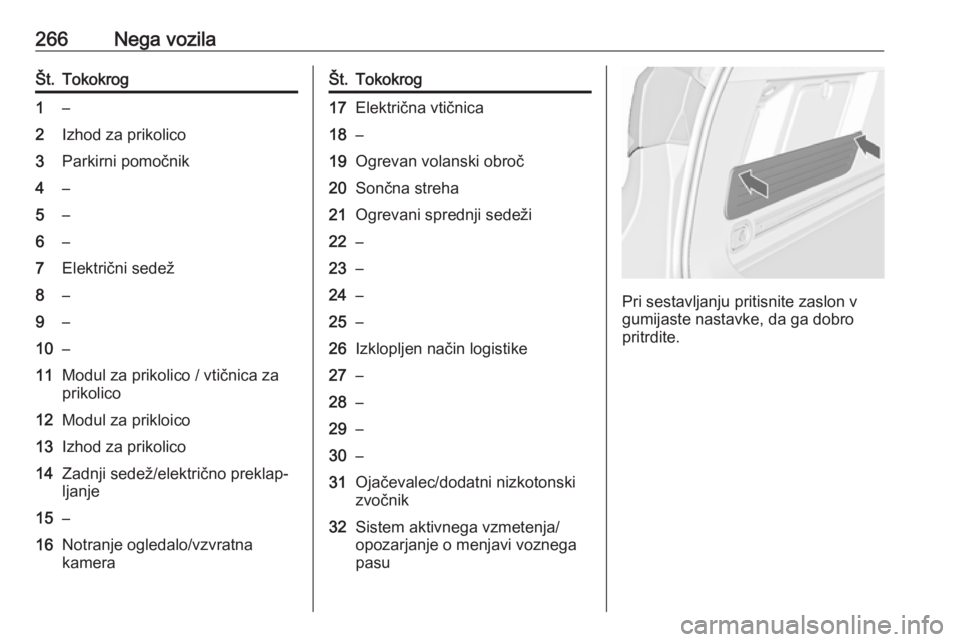

266Nega vozilaŠt.Tokokrog1–2Izhod za prikolico3Parkirni pomočnik4–5–6–7Električni sedež8–9–10–11Modul za prikolico / vtičnica za
prikolico12Modul za prikloico13Izhod za prikolico14Zadnji sedež/električno preklap‐
ljanje15–16Notranje ogledalo/vzvratna
kameraŠt.Tokokrog17Električna vtičnica18–19Ogrevan volanski obroč20Sončna streha21Ogrevani sprednji sedeži22–23–24–25–26Izklopljen način logistike27–28–29–30–31Ojačevalec/dodatni nizkotonski
zvočnik32Sistem aktivnega vzmetenja/
opozarjanje o menjavi voznega
pasu
Pri sestavljanju pritisnite zaslon v
gumijaste nastavke, da ga dobro
pritrdite.

Nega vozila267Orodje vozila
Orodje Komplet za popravilo pnevmatik
Nekaj orodja in vlečno uho sta
spravljena skupaj v kompletu za
popravilo pnevmatik v škatli z
orodjem pod talnim prekrivalom v
prtljažniku.3-vratna in 5-vratna kombilimuzinaSports Tourer in 4-vratna limuzina
Pri izvedenki z nosilcem na zadku
3 66 so komplet za popravilo
pnevmatik, izvijač in obroček za vleko spravljeni v predalu pod
sovoznikovim sedežem 3 64.
Vozila z rezervnim kolesomRazličica 1a: 3-vratna in 5-vratna
kombilimuzina s togim kolesnim
ključem
Dvigalka, orodja in jermen za
pritrditev defektnega kolesa so
spravljeni v škatli z orodjem pod
rezervnim kolesom v prtljažniku. Ključ za kolesa in obroček za vleko sta v
vreči za orodje, ki je spravljena v
vdolbini za rezervno kolo zraven
škatle z orodjem. Rezervno kolo
3 283.

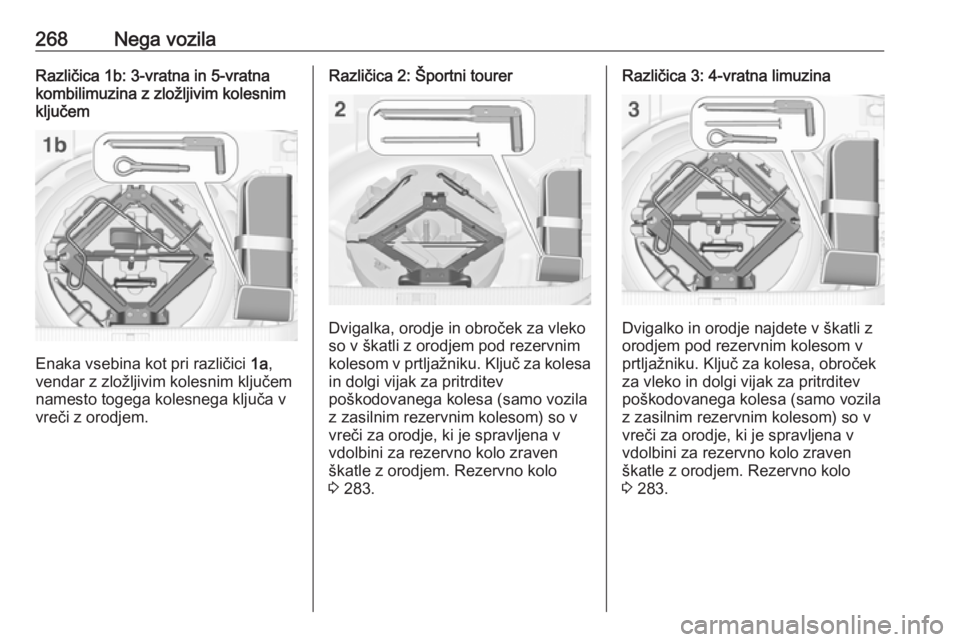

268Nega vozilaRazličica 1b: 3-vratna in 5-vratna
kombilimuzina z zložljivim kolesnim
ključem
Enaka vsebina kot pri različici 1a,
vendar z zložljivim kolesnim ključem namesto togega kolesnega ključa v
vreči z orodjem.
Različica 2: Športni tourer
Dvigalka, orodje in obroček za vleko
so v škatli z orodjem pod rezervnim
kolesom v prtljažniku. Ključ za kolesa in dolgi vijak za pritrditev
poškodovanega kolesa (samo vozila
z zasilnim rezervnim kolesom) so v
vreči za orodje, ki je spravljena v
vdolbini za rezervno kolo zraven
škatle z orodjem. Rezervno kolo
3 283.
Različica 3: 4-vratna limuzina
Dvigalko in orodje najdete v škatli z
orodjem pod rezervnim kolesom v
prtljažniku. Ključ za kolesa, obroček
za vleko in dolgi vijak za pritrditev
poškodovanega kolesa (samo vozila
z zasilnim rezervnim kolesom) so v
vreči za orodje, ki je spravljena v
vdolbini za rezervno kolo zraven
škatle z orodjem. Rezervno kolo
3 283.
