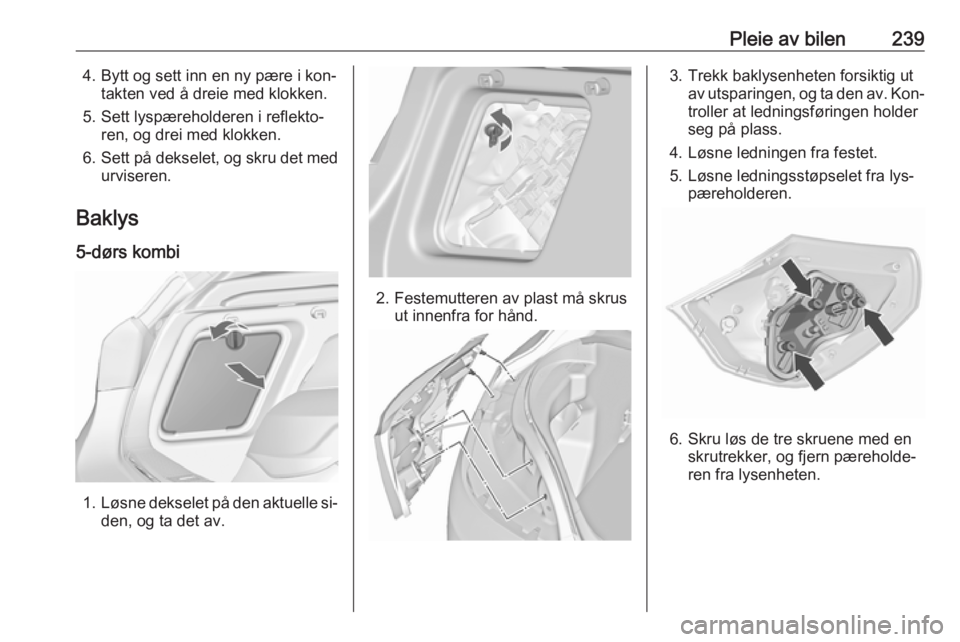

Pleie av bilen2394. Bytt og sett inn en ny pære i kon‐takten ved å dreie med klokken.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet, og skru det med
urviseren.
Baklys
5-dørs kombi
1. Løsne dekselet på den aktuelle si‐
den, og ta det av.
2. Festemutteren av plast må skrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av. Kon‐troller at ledningsføringen holder
seg på plass.
4. Løsne ledningen fra festet.
5. Løsne ledningsstøpselet fra lys‐ pæreholderen.
6. Skru løs de tre skruene med en skrutrekker, og fjern pæreholde‐
ren fra lysenheten.

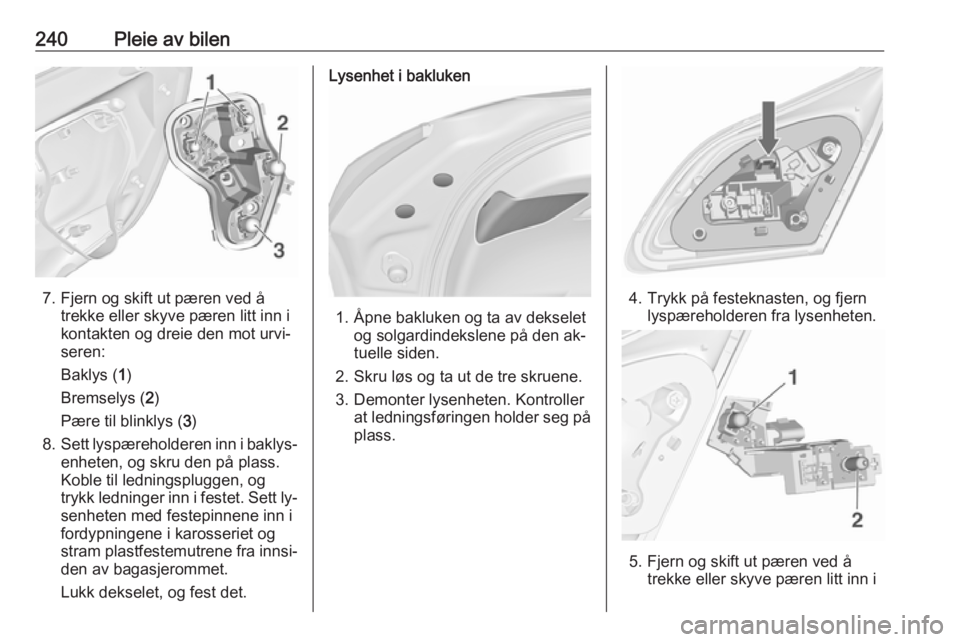

240Pleie av bilen
7. Fjern og skift ut pæren ved åtrekke eller skyve pæren litt inn i
kontakten og dreie den mot urvi‐
seren:
Baklys ( 1)
Bremselys ( 2)
Pære til blinklys ( 3)
8. Sett lyspæreholderen inn i baklys‐
enheten, og skru den på plass.
Koble til ledningspluggen, og
trykk ledninger inn i festet. Sett ly‐
senheten med festepinnene inn i
fordypningene i karosseriet og
stram plastfestemutrene fra innsi‐ den av bagasjerommet.
Lukk dekselet, og fest det.
Lysenhet i bakluken
1. Åpne bakluken og ta av dekselet og solgardindekslene på den ak‐
tuelle siden.
2. Skru løs og ta ut de tre skruene. 3. Demonter lysenheten. Kontroller at ledningsføringen holder seg på
plass.
4. Trykk på festeknasten, og fjern lyspæreholderen fra lysenheten.
5. Fjern og skift ut pæren ved åtrekke eller skyve pæren litt inn i

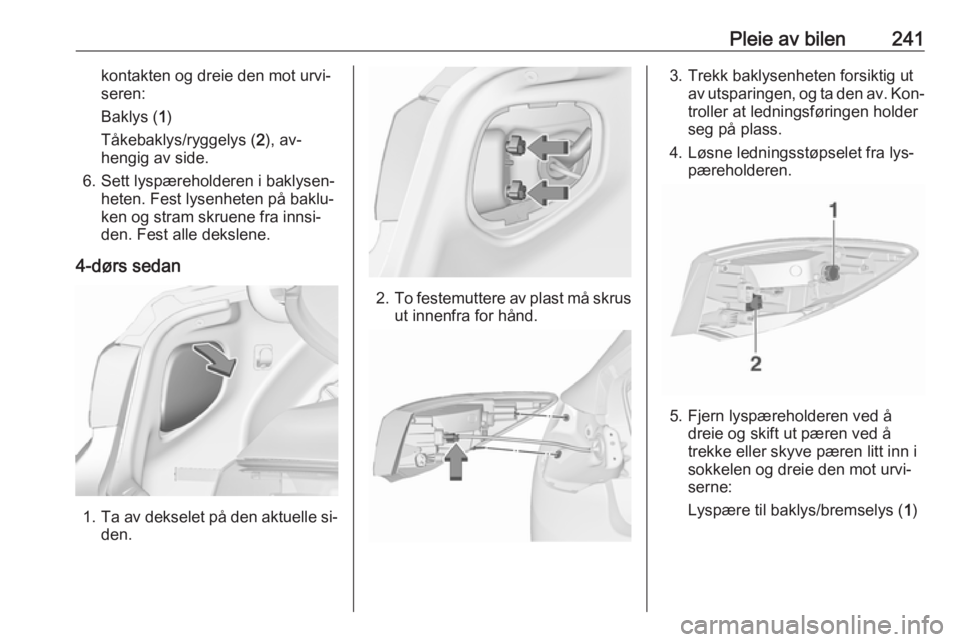

Pleie av bilen241kontakten og dreie den mot urvi‐
seren:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2), av‐
hengig av side.
6. Sett lyspæreholderen i baklysen‐ heten. Fest lysenheten på baklu‐
ken og stram skruene fra innsi‐
den. Fest alle dekslene.
4-dørs sedan
1. Ta av dekselet på den aktuelle si‐
den.
2. To festemuttere av plast må skrus
ut innenfra for hånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av. Kon‐troller at ledningsføringen holder
seg på plass.
4. Løsne ledningsstøpselet fra lys‐ pæreholderen.
5. Fjern lyspæreholderen ved å dreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Lyspære til baklys/bremselys ( 1)

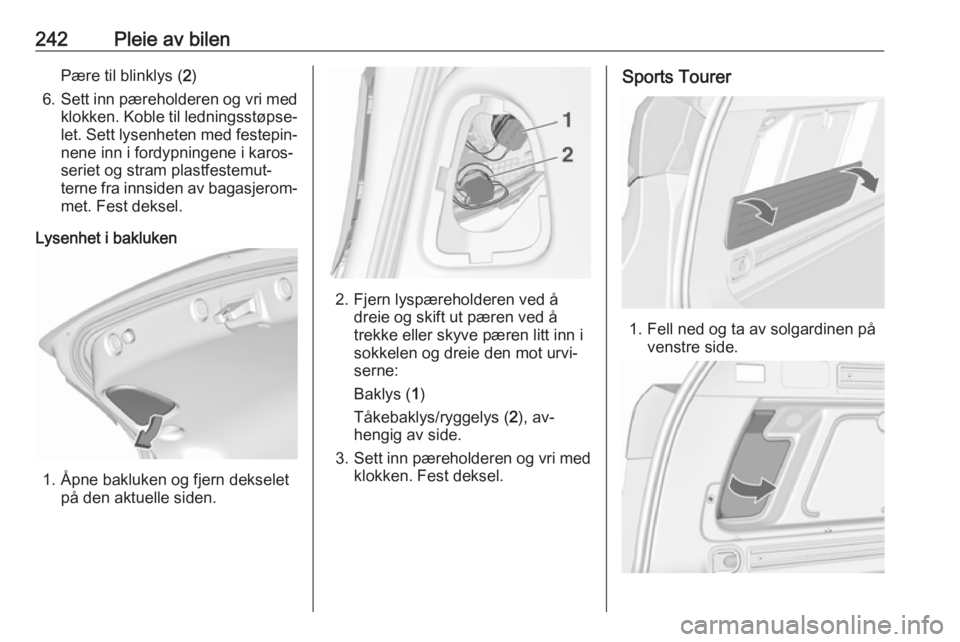

242Pleie av bilenPære til blinklys (2)
6. Sett inn pæreholderen og vri med
klokken. Koble til ledningsstøpse‐let. Sett lysenheten med festepin‐
nene inn i fordypningene i karos‐
seriet og stram plastfestemut‐
terne fra innsiden av bagasjerom‐ met. Fest deksel.
Lysenhet i bakluken
1. Åpne bakluken og fjern dekselet på den aktuelle siden.
2. Fjern lyspæreholderen ved ådreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2), av‐
hengig av side.
3. Sett inn pæreholderen og vri med
klokken. Fest deksel.
Sports Tourer
1. Fell ned og ta av solgardinen på venstre side.

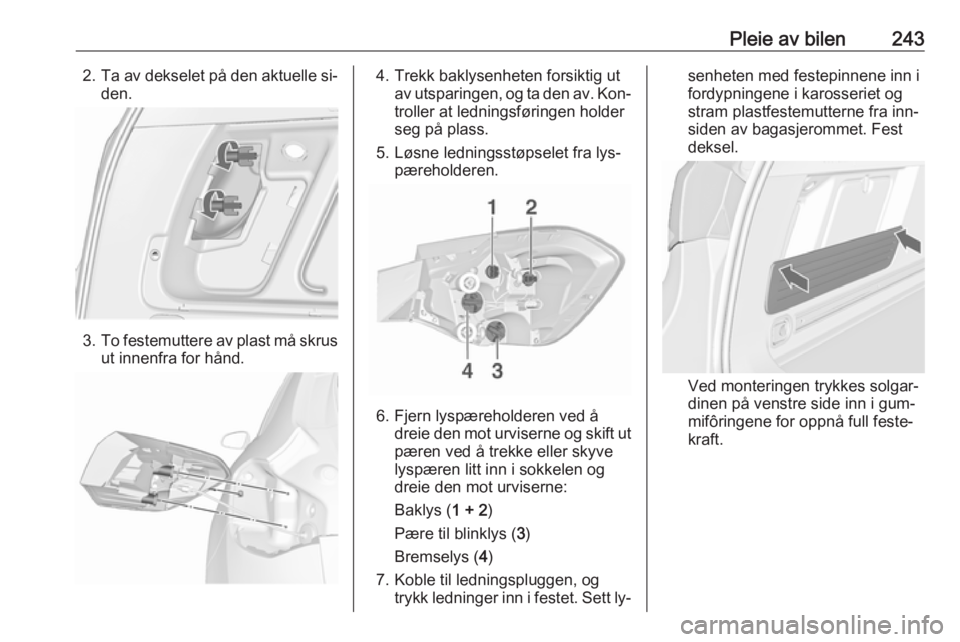

Pleie av bilen2432.Ta av dekselet på den aktuelle si‐
den.
3. To festemuttere av plast må skrus
ut innenfra for hånd.
4. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av. Kon‐troller at ledningsføringen holder
seg på plass.
5. Løsne ledningsstøpselet fra lys‐ pæreholderen.
6. Fjern lyspæreholderen ved å dreie den mot urviserne og skift utpæren ved å trekke eller skyve
lyspæren litt inn i sokkelen og
dreie den mot urviserne:
Baklys ( 1 + 2)
Pære til blinklys ( 3)
Bremselys ( 4)
7. Koble til ledningspluggen, og trykk ledninger inn i festet. Sett ly‐
senheten med festepinnene inn i
fordypningene i karosseriet og
stram plastfestemutterne fra inn‐
siden av bagasjerommet. Fest
deksel.
Ved monteringen trykkes solgar‐
dinen på venstre side inn i gum‐
mifôringene for oppnå full feste‐
kraft.

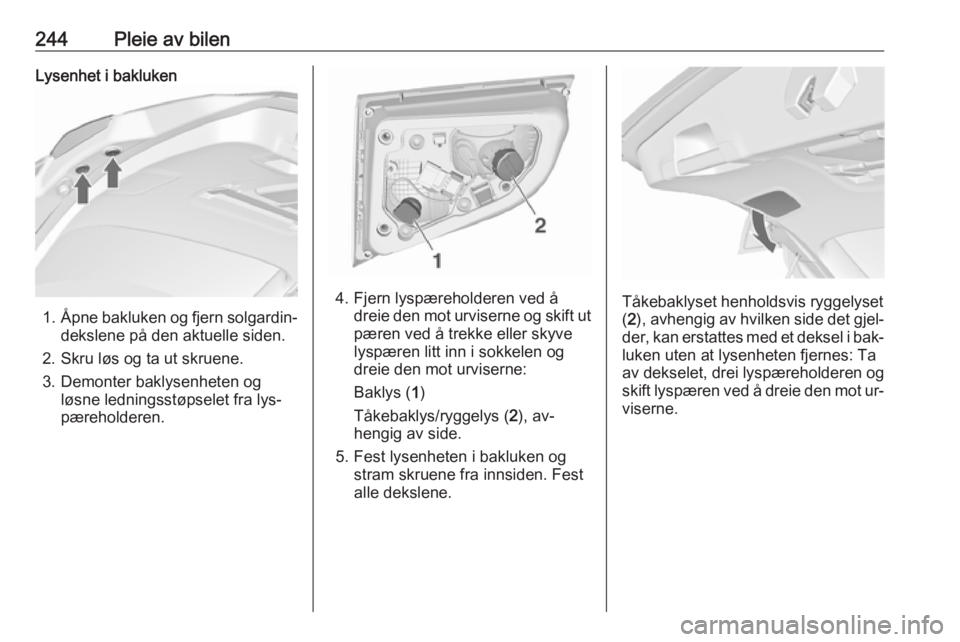

244Pleie av bilenLysenhet i bakluken
1.Åpne bakluken og fjern solgardin‐
dekslene på den aktuelle siden.
2. Skru løs og ta ut skruene.
3. Demonter baklysenheten og løsne ledningsstøpselet fra lys‐
pæreholderen.
4. Fjern lyspæreholderen ved å dreie den mot urviserne og skift utpæren ved å trekke eller skyve
lyspæren litt inn i sokkelen og
dreie den mot urviserne:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2), av‐
hengig av side.
5. Fest lysenheten i bakluken og stram skruene fra innsiden. Fest
alle dekslene.Tåkebaklyset henholdsvis ryggelyset
( 2 ), avhengig av hvilken side det gjel‐
der, kan erstattes med et deksel i bak‐
luken uten at lysenheten fjernes: Ta
av dekselet, drei lyspæreholderen og skift lyspæren ved å dreie den mot ur‐
viserne.

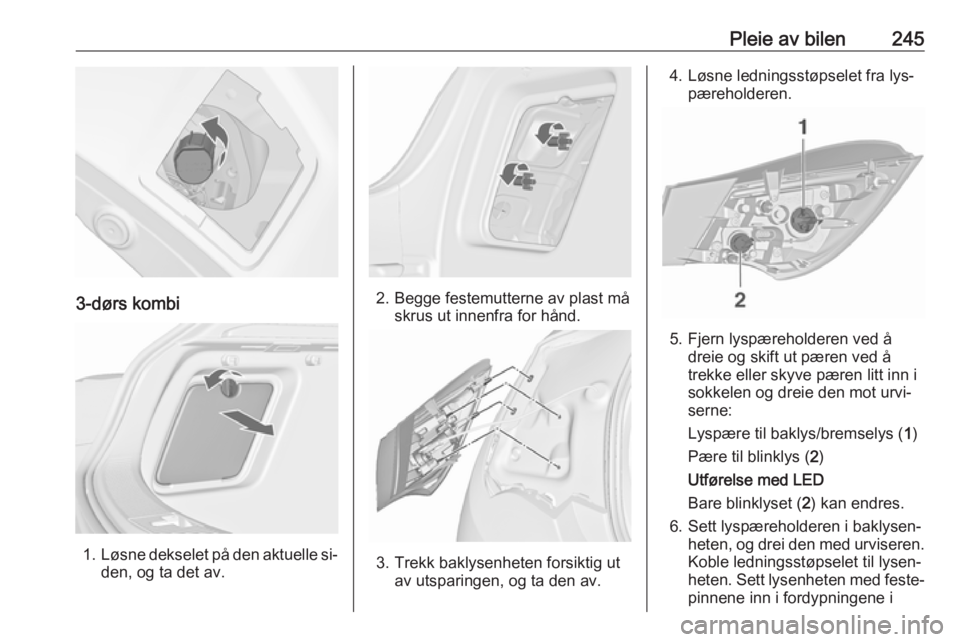

Pleie av bilen245
3-dørs kombi
1.Løsne dekselet på den aktuelle si‐
den, og ta det av.
2. Begge festemutterne av plast må skrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.
4. Løsne ledningsstøpselet fra lys‐pæreholderen.
5. Fjern lyspæreholderen ved å dreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Lyspære til baklys/bremselys ( 1)
Pære til blinklys ( 2)
Utførelse med LED
Bare blinklyset ( 2) kan endres.
6. Sett lyspæreholderen i baklysen‐ heten, og drei den med urviseren.
Koble ledningsstøpselet til lysen‐
heten. Sett lysenheten med feste‐ pinnene inn i fordypningene i

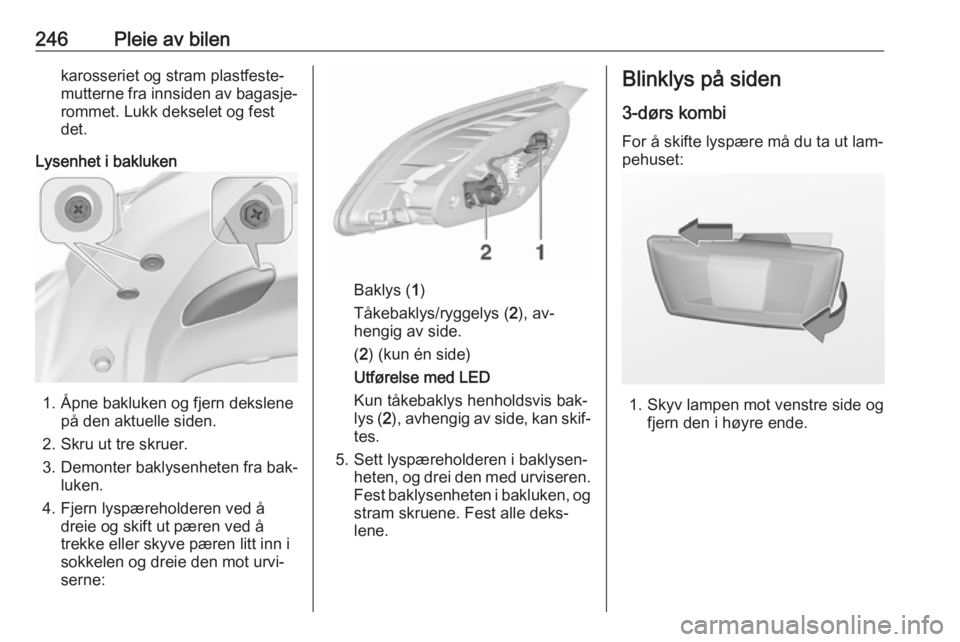

246Pleie av bilenkarosseriet og stram plastfeste‐
mutterne fra innsiden av bagasje‐ rommet. Lukk dekselet og fest
det.
Lysenhet i bakluken
1. Åpne bakluken og fjern dekslene på den aktuelle siden.
2. Skru ut tre skruer.
3. Demonter baklysenheten fra bak‐ luken.
4. Fjern lyspæreholderen ved å dreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2), av‐
hengig av side.
( 2 ) (kun én side)
Utførelse med LED
Kun tåkebaklys henholdsvis bak‐
lys ( 2), avhengig av side, kan skif‐
tes.
5. Sett lyspæreholderen i baklysen‐ heten, og drei den med urviseren.
Fest baklysenheten i bakluken, og stram skruene. Fest alle deks‐
lene.
Blinklys på siden
3-dørs kombi For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.

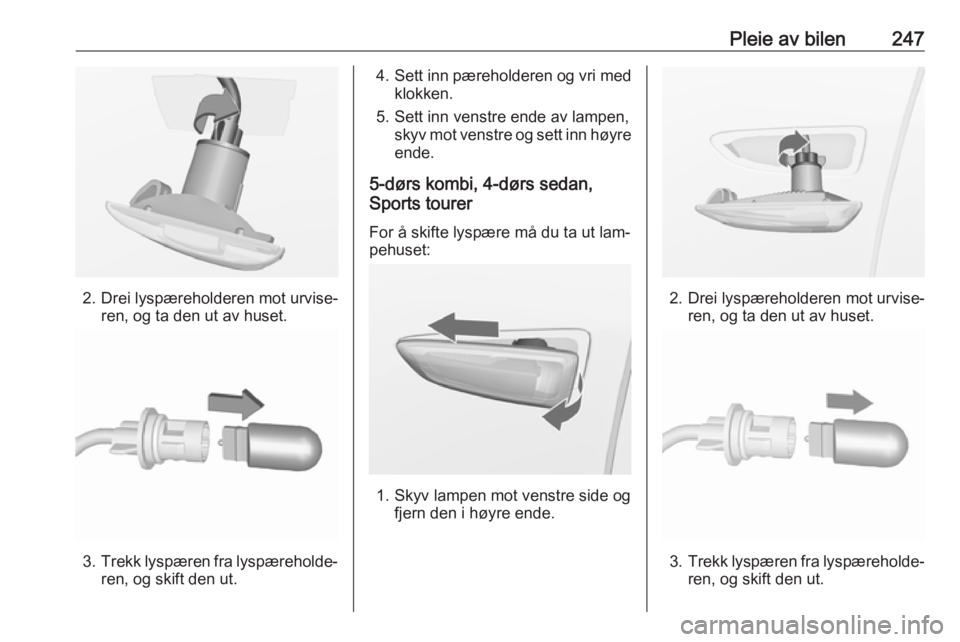

Pleie av bilen247
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
5-dørs kombi, 4-dørs sedan,
Sports tourer
For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

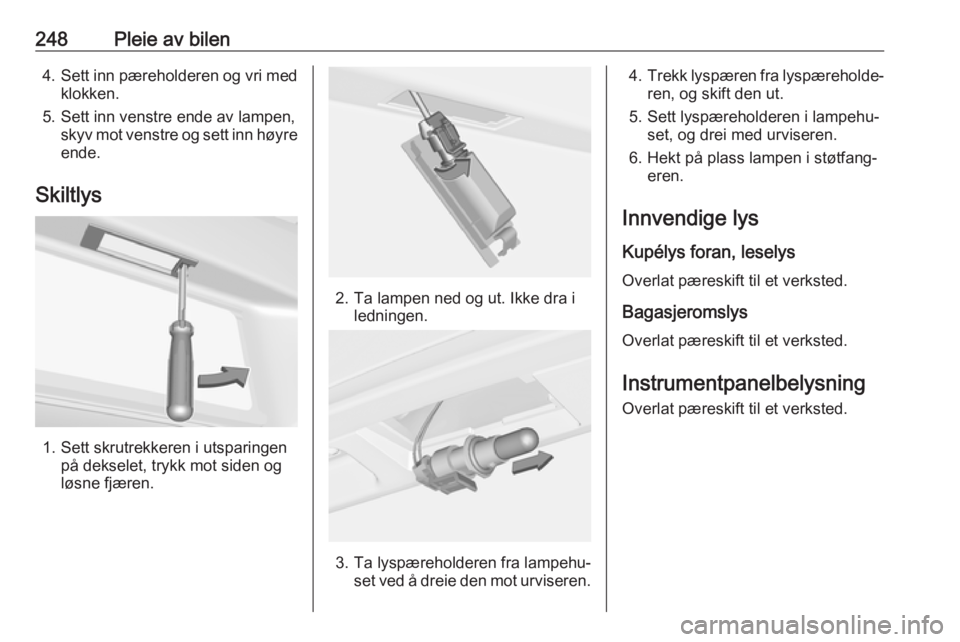

248Pleie av bilen4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
InstrumentpanelbelysningOverlat pæreskift til et verksted.
