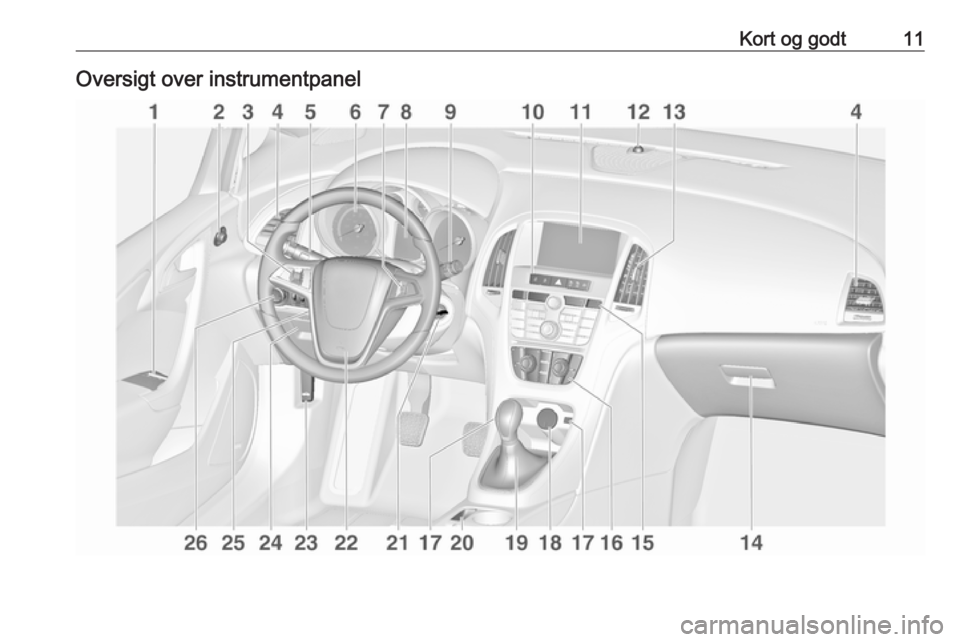

Kort og godt11Oversigt over instrumentpanel

Nøgler, døre og ruder29Status-lysdioden er integreret i føle‐
ren øverst på instrumentpanelet.
Status i de første 30 sekunder efter
aktivering af tyverialarmen:Diode tændt:test, armerings-
forsinkelseDioden blinker
hurtigt:døre, bagklap eller
motorhjelm ikke
lukket korrekt, el‐
ler fejl i systemet
Status efter at systemet er armeret:
Dioden
blinker lang‐
somt:systemet er armeret
Ved fejl søges hjælp på et værksted.
Deaktivering
Når bilen låses op ved at trykke på c,
deaktiveres tyverialarmen.
Systemet deaktiveres ikke ved oplås‐ ning af førerdøren med nøglen eller
med centrallåseknappen i kabinen.
Alarm
Når alarmen udløses, lyder alarmhor‐
net, og havariblinket blinker samtidig.
Antallet og varigheden af alarmsigna‐ lerne er fastlagt i lovgivningen.
Alarmen kan afbrydes ved at trykke
på en hvilken som helst knap på fjern‐ betjeningen eller ved at slutte tændin‐
gen til.
Tyverialarmen kan deaktiveres ved at trykke på c eller ved et slå tændingen
til.
En udløst alarm, der ikke er blevet af‐ brudt af føreren, angives af havari‐
blinklysene. De blinker hurtigt tre
gange, næste gang bilen låses op
med fjernbetjeningen. Desuden vises en advarselsmeddelelse eller en ad‐
varselskode i DIC, når tændingen er
blevet slået til.
Fejlmeddelelser 3 123.
Startspærre
Systemet er en del af tændingskon‐
takten og af kontroller, om bilen må
startes med den aktuelle nøgle.Startspærren aktiveres automatisk,
når nøglen tages ud af tændingen.
Hvis kontrollampen d blinker, når
tændingen er slået til, er der en fejl i
systemet. Motoren kan ikke startes.
Afbryd tændingen og forsøg at starte igen.
Blinker kontrollampen fortsat, kan
man forsøge at starte motoren med reservenøglen; søg hjælp på et værk‐ sted.
Bemærkninger
Startspærren låser ikke dørene. Når
bilen forlades, skal den derfor altid
låses og tyverialarmen 3 22, 3 28
kobles til.
Kontrollampe d 3 115.

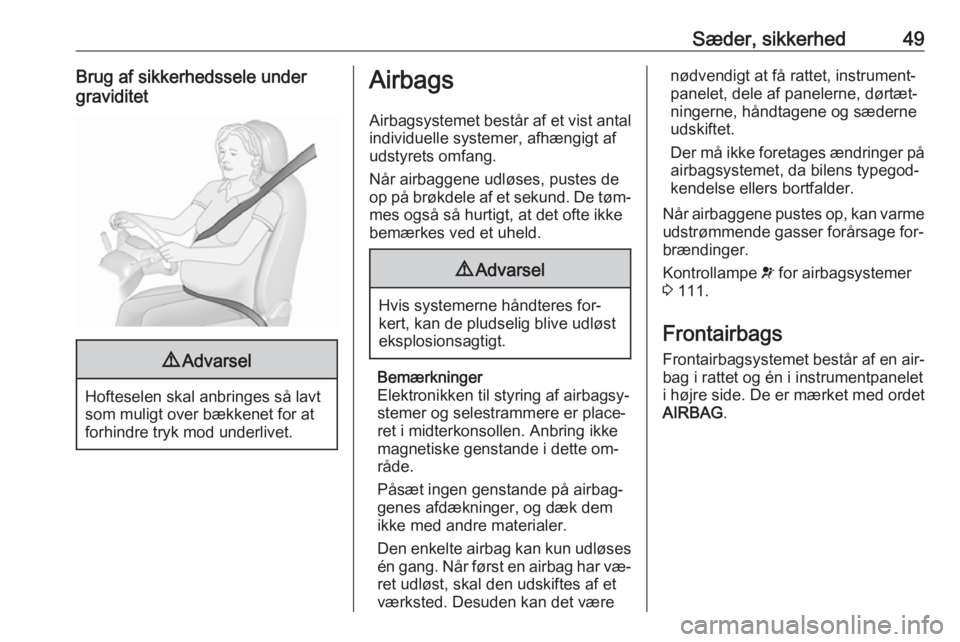

Sæder, sikkerhed49Brug af sikkerhedssele under
graviditet9 Advarsel
Hofteselen skal anbringes så lavt
som muligt over bækkenet for at
forhindre tryk mod underlivet.
Airbags
Airbagsystemet består af et vist antal individuelle systemer, afhængigt af
udstyrets omfang.
Når airbaggene udløses, pustes de
op på brøkdele af et sekund. De tøm‐ mes også så hurtigt, at det ofte ikke
bemærkes ved et uheld.9 Advarsel
Hvis systemerne håndteres for‐
kert, kan de pludselig blive udløst
eksplosionsagtigt.
Bemærkninger
Elektronikken til styring af airbagsy‐
stemer og selestrammere er place‐
ret i midterkonsollen. Anbring ikke
magnetiske genstande i dette om‐
råde.
Påsæt ingen genstande på airbag‐
genes afdækninger, og dæk dem
ikke med andre materialer.
Den enkelte airbag kan kun udløses
én gang. Når først en airbag har væ‐
ret udløst, skal den udskiftes af et
værksted. Desuden kan det være
nødvendigt at få rattet, instrument‐
panelet, dele af panelerne, dørtæt‐
ningerne, håndtagene og sæderne
udskiftet.
Der må ikke foretages ændringer på airbagsystemet, da bilens typegod‐
kendelse ellers bortfalder.
Når airbaggene pustes op, kan varme
udstrømmende gasser forårsage for‐
brændinger.
Kontrollampe v for airbagsystemer
3 111.
Frontairbags
Frontairbagsystemet består af en air‐ bag i rattet og én i instrumentpanelet
i højre side. De er mærket med ordet
AIRBAG .

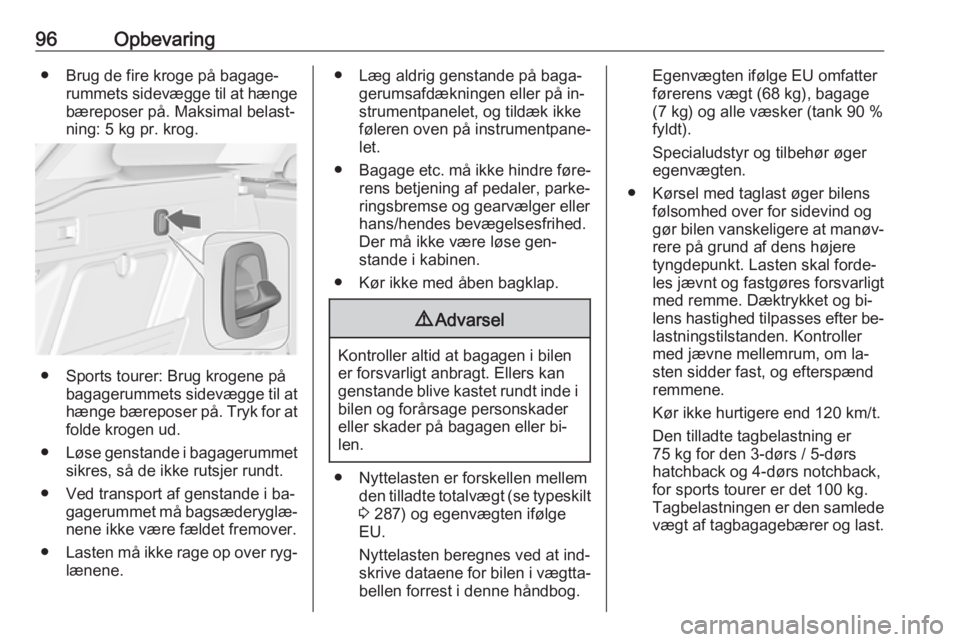

96Opbevaring● Brug de fire kroge på bagage‐rummets sidevægge til at hænge
bæreposer på. Maksimal belast‐
ning: 5 kg pr. krog.
● Sports tourer: Brug krogene på bagagerummets sidevægge til at
hænge bæreposer på. Tryk for at folde krogen ud.
● Løse genstande i bagagerummet
sikres, så de ikke rutsjer rundt.
● Ved transport af genstande i ba‐ gagerummet må bagsæderyglæ‐nene ikke være fældet fremover.
● Lasten må ikke rage op over ryg‐
lænene.
● Læg aldrig genstande på baga‐ gerumsafdækningen eller på in‐strumentpanelet, og tildæk ikke
føleren oven på instrumentpane‐ let.
● Bagage etc. må ikke hindre føre‐
rens betjening af pedaler, parke‐
ringsbremse og gearvælger eller
hans/hendes bevægelsesfrihed.
Der må ikke være løse gen‐
stande i kabinen.
● Kør ikke med åben bagklap.9 Advarsel
Kontroller altid at bagagen i bilen
er forsvarligt anbragt. Ellers kan genstande blive kastet rundt inde i bilen og forårsage personskader
eller skader på bagagen eller bi‐
len.
● Nyttelasten er forskellen mellem den tilladte totalvægt (se typeskilt
3 287) og egenvægten ifølge
EU.
Nyttelasten beregnes ved at ind‐
skrive dataene for bilen i vægtta‐ bellen forrest i denne håndbog.
Egenvægten ifølge EU omfatter
førerens vægt (68 kg), bagage
(7 kg) og alle væsker (tank 90 %
fyldt).
Specialudstyr og tilbehør øger
egenvægten.
● Kørsel med taglast øger bilens følsomhed over for sidevind oggør bilen vanskeligere at manøv‐
rere på grund af dens højere
tyngdepunkt. Lasten skal forde‐
les jævnt og fastgøres forsvarligt
med remme. Dæktrykket og bi‐
lens hastighed tilpasses efter be‐ lastningstilstanden. Kontroller
med jævne mellemrum, om la‐
sten sidder fast, og efterspænd
remmene.
Kør ikke hurtigere end 120 km/t.
Den tilladte tagbelastning er
75 kg for den 3-dørs / 5-dørs
hatchback og 4-dørs notchback,
for sports tourer er det 100 kg. Tagbelastningen er den samlede vægt af tagbagagebærer og last.

Instrumenter og betjening121
●Økonomitendens : Viser den gen‐
nemsnitlige forbrugsudvikling
over en strækning på 50 km. Ud‐
fyldte segmenter viser forbruget i 5 km-trin og viser virkningen af
topografien eller kørestilen på
brændstofforbruget.
Ydelse menu
Tryk på MENU for at vælge Ydelse
menu , eller vælg C på uplevel-
combi-displayet.
Drej på fingerhjulet for at vælge en
undermenu. Bekræft ved at trykke på SET/CLR .
Undermenuer er: ● Acceleration : Viser den aktuelle
acceleration i alle retninger.
● Stopur : Visning af stoptid, topha‐
stighed, gennemsnitshastighed
og gennemsnitstid. Følg anvis‐
ningerne i undermenuen.
● Kølevæske temp. : Visning af kø‐
levæsketemperatur.
● Batteri spænding : Visning af bil‐
batteriets spænding.
Grafisk info-display, farve- info-display
Bilen har afhængigt af bilkonfigura‐
tionen et grafisk info-display eller et farve-info-display. Info-displayet be‐
finder sig på instrumentpanelet over
Infotainment-systemet.
Grafisk info-display

150LygterLysfunktionerBelysning af midterkonsol Spotlamper i kabinelyset tændes, nårforlygterne tændes.
Indstigningslys
Velkomstlys
Følgende lygter tænder kortvarigt ved oplåsning af bilen med radiofjernbetj‐
eningen:
● forlygter
● baglygter
● nummerpladelys
● instrumentlys
● kabinelys
● dør- og konsollamper ● udstigningslys
Visse funktioner fungerer kun i mørke
og gør det lettere at lokalisere bilen.
Lyset slukkes med det samme, når
tændingsnøglen drejes til position 1
3 164.Aktivering og deaktivering af denne
funktion kan ændres på Indstillinger-
menuen på info-displayet. Indivi‐
duelle indstillinger 3 129.
Indstillingerne kan gemmes i den be‐
nyttede nøgle 3 22.
Følgende lys tændes derudover, når
førerdøren åbnes:
● alle kontakter
● Førerinformationscenter (DIC)
● dørlommelys
● konsollys
Follow-me-home-lys Følgende lygter tændes, når nøglen
tages ud af tændingskontakten:
● kabinelys
● instrumentpanellys (kun når det er mørkt)
● dørlys
● udstigningslys
Lysene slukkes automatisk efter en
forsinkelse og tændes igen, hvis fø‐
rerens dør åbnes.Rutelys
Forlygter, baglygter og nummerpla‐
delys oplyser det omgivende område
i et indstilleligt tidsrum, når bilen for‐
lades.
Aktivering
1. Afbryd tændingen.
2. Tag nøglen ud af tændingen.
3. Luk førerdøren op.
4. Træk blinklyskontakten mod rat‐ tet.
5. Luk førerdøren.
Lukkes førerdøren ikke, slukkes lyset efter to minutter.

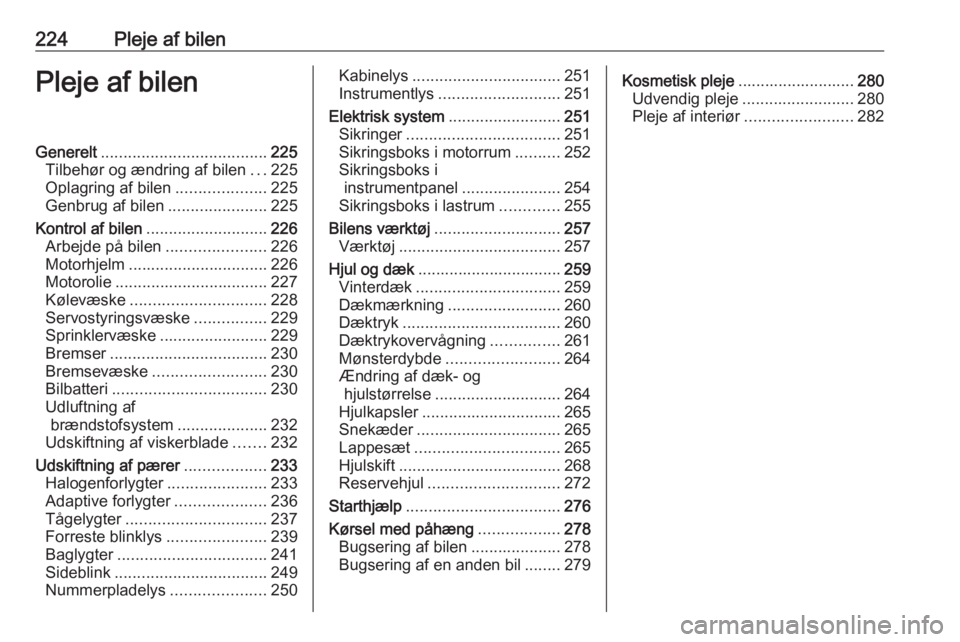

224Pleje af bilenPleje af bilenGenerelt..................................... 225
Tilbehør og ændring af bilen ...225
Oplagring af bilen ....................225
Genbrug af bilen ......................225
Kontrol af bilen ........................... 226
Arbejde på bilen ......................226
Motorhjelm ............................... 226
Motorolie .................................. 227
Kølevæske .............................. 228
Servostyringsvæske ................229
Sprinklervæske ........................229
Bremser ................................... 230
Bremsevæske ......................... 230
Bilbatteri .................................. 230
Udluftning af brændstofsystem ....................232
Udskiftning af viskerblade .......232
Udskiftning af pærer ..................233
Halogenforlygter ......................233
Adaptive forlygter ....................236
Tågelygter ............................... 237
Forreste blinklys ......................239
Baglygter ................................. 241
Sideblink .................................. 249
Nummerpladelys .....................250Kabinelys................................. 251
Instrumentlys ........................... 251
Elektrisk system .........................251
Sikringer .................................. 251
Sikringsboks i motorrum ..........252
Sikringsboks i instrumentpanel ......................254
Sikringsboks i lastrum .............255
Bilens værktøj ............................ 257
Værktøj .................................... 257
Hjul og dæk ................................ 259
Vinterdæk ................................ 259
Dækmærkning ......................... 260
Dæktryk ................................... 260
Dæktrykovervågning ...............261
Mønsterdybde ......................... 264
Ændring af dæk- og hjulstørrelse ............................ 264
Hjulkapsler ............................... 265
Snekæder ................................ 265
Lappesæt ................................ 265
Hjulskift .................................... 268
Reservehjul ............................. 272
Starthjælp .................................. 276
Kørsel med påhæng ..................278
Bugsering af bilen ....................278
Bugsering af en anden bil ........279Kosmetisk pleje .......................... 280
Udvendig pleje ......................... 280
Pleje af interiør ........................ 282

254Pleje af bilenNr.Strømkreds48Køleventilator49Brændstofpumpe50Forlygteindstilling/adaptive
forlygter51Luftspjæld52Ekstra varmeapparat/diesel‐
motor53Gearkasse-styreenhed/motor‐
styreenhed54Vakuumpumpe/instrumentpa‐
nelgruppe/varme og ventilation/
airconditionsystem
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.

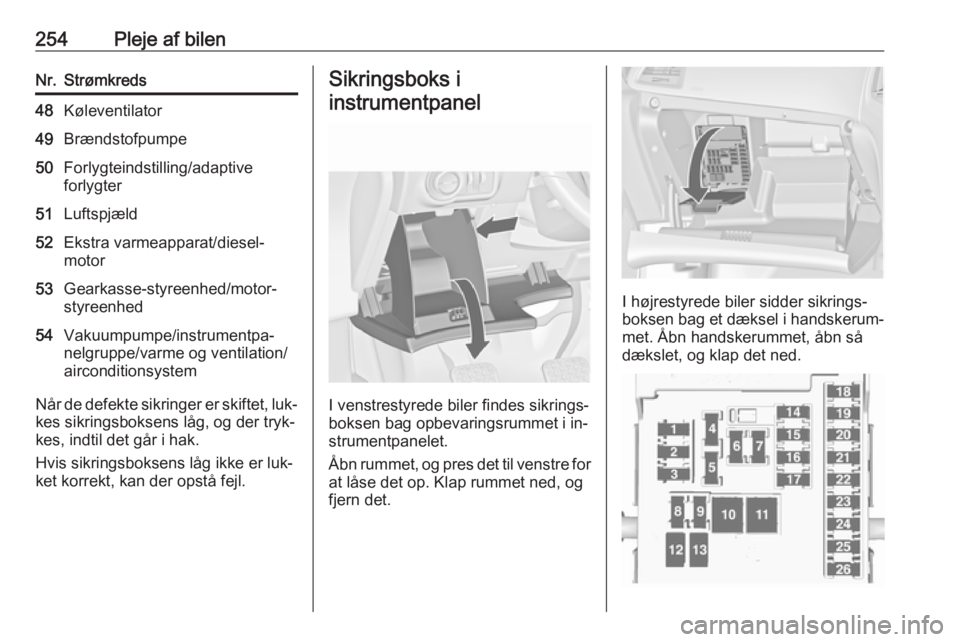

Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og fjern det.
I højrestyrede biler sidder sikrings‐boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.

Pleje af bilen255Nr.Strømkreds1Displays2Udvendige lygter/karrosseri-
styreenhed3Udvendige lygter/karrosseri-
styreenhed4Infotainment-system5Infotainment-system/instrument6Stikdåse/lighter7Stikdåse8Venstre nærlys/karrosseri-
styreenhed9Højre nærlys/karrosseri-
styreenhed/airbag-modul10Dørlåse/karrosseri-styreenhed11Kabineblæser12–13–14Diagnosestik15AirbagNr.Strømkreds16Stikdåse17Airconditionsystem18Logistik19Karrosseristyreenhed20Karrosseristyreenhed21Instrumentpanelgruppe/tyveri‐
alarm22Tændingssensor23Karrosseristyreenhed24Karrosseristyreenhed25–26Stikkontakt lastrum (hvis der
ikke er sikringsboks i lastrum)
(kun Sports tourer)
Sikringsboks i lastrum
3-dørs hatchback, 5-dørs
hatchback
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.
Tag dækslet af.
Sports tourer Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.

Tekniske data287Tekniske dataIdentifikation............................... 287
Stelnummer (VIN) ....................287
Typeskilt .................................. 287
Identifikation af motor ..............288
Data ........................................... 289
Anbefalede væsker og smøremidler ........................... 289
Motordata ................................ 292
Ydelse ..................................... 295
Vægt ........................................ 299
Dimensioner ............................ 303
Kapaciteter .............................. 304
Dæktryk ................................... 306Identifikation
Stelnummer (VIN)
Stelnummeret kan være præget på
typeskiltet og i vognbunden under
gulvbelægningen, synligt under en af‐ dækning.
Stelnummeret kan være præget på instrumentpanelet, synligt gennem
forruden, eller på højre karosseripa‐
nel i motorrummet.
Typeskilt
Typeskiltet er placeret i venstre eller
højre fordørsramme.
