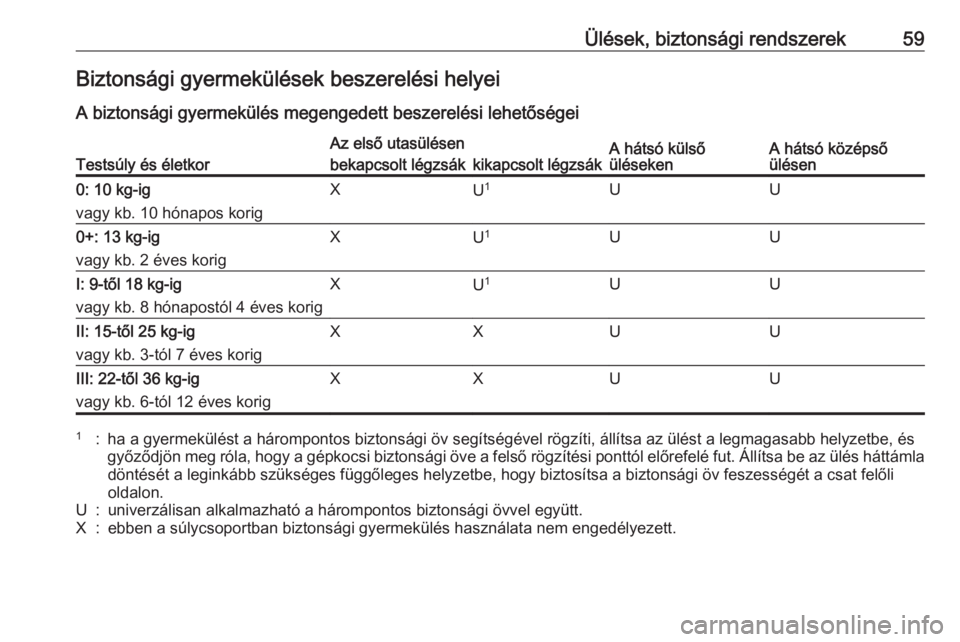

Ülések, biztonsági rendszerek59Biztonsági gyermekülések beszerelési helyei
A biztonsági gyermekülés megengedett beszerelési lehetőségeiTestsúly és életkor
Az első utasülésenA hátsó külső
ülésekenA hátsó középső
ülésenbekapcsolt légzsákkikapcsolt légzsák0: 10 kg-ig
vagy kb. 10 hónapos korigXU 1UU0+: 13 kg-ig
vagy kb. 2 éves korigXU 1UUI: 9-től 18 kg-ig
vagy kb. 8 hónapostól 4 éves korigXU 1UUII: 15-től 25 kg-ig
vagy kb. 3-tól 7 éves korigXXUUIII: 22-től 36 kg-ig
vagy kb. 6-tól 12 éves korigXXUU1:ha a gyermekülést a hárompontos biztonsági öv segítségével rögzíti, állítsa az ülést a legmagasabb helyzetbe, és
győződjön meg róla, hogy a gépkocsi biztonsági öve a felső rögzítési ponttól előrefelé fut. Állítsa be az ülés háttámla döntését a leginkább szükséges függőleges helyzetbe, hogy biztosítsa a biztonsági öv feszességét a csat felőli
oldalon.U:univerzálisan alkalmazható a hárompontos biztonsági övvel együtt.X:ebben a súlycsoportban biztonsági gyermekülés használata nem engedélyezett.

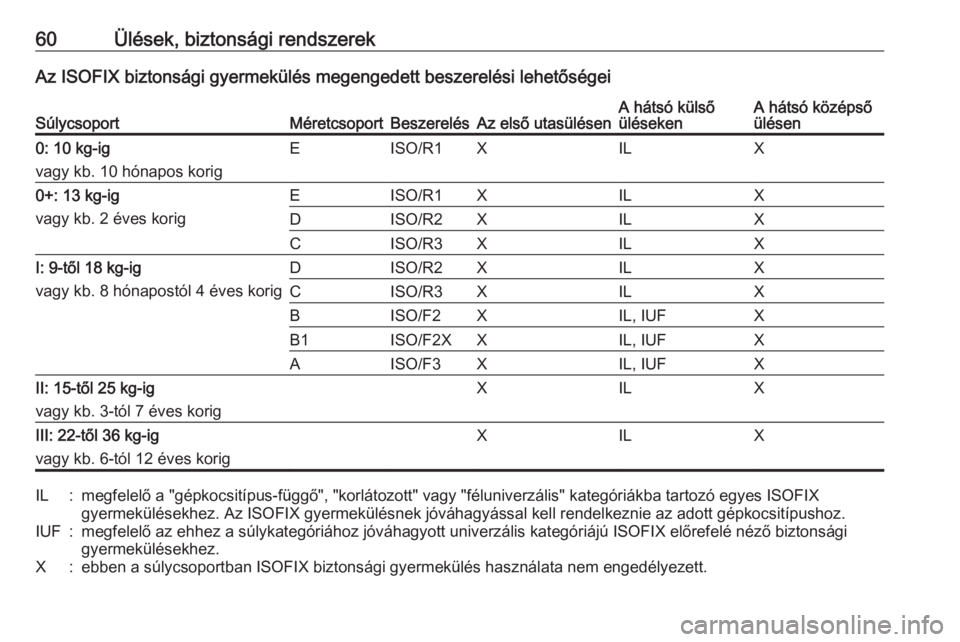

60Ülések, biztonsági rendszerekAz ISOFIX biztonsági gyermekülés megengedett beszerelési lehetőségeiSúlycsoportMéretcsoportBeszerelésAz első utasülésenA hátsó külső
ülésekenA hátsó középső
ülésen0: 10 kg-ig
vagy kb. 10 hónapos korigEISO/R1XILX0+: 13 kg-ig
vagy kb. 2 éves korigEISO/R1XILXDISO/R2XILXCISO/R3XILXI: 9-től 18 kg-ig
vagy kb. 8 hónapostól 4 éves korigDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXII: 15-től 25 kg-ig
vagy kb. 3-tól 7 éves korigXILXIII: 22-től 36 kg-ig
vagy kb. 6-tól 12 éves korigXILXIL:megfelelő a "gépkocsitípus-függő", "korlátozott" vagy "féluniverzális" kategóriákba tartozó egyes ISOFIX
gyermekülésekhez. Az ISOFIX gyermekülésnek jóváhagyással kell rendelkeznie az adott gépkocsitípushoz.IUF:megfelelő az ehhez a súlykategóriához jóváhagyott univerzális kategóriájú ISOFIX előrefelé néző biztonsági
gyermekülésekhez.X:ebben a súlycsoportban ISOFIX biztonsági gyermekülés használata nem engedélyezett.

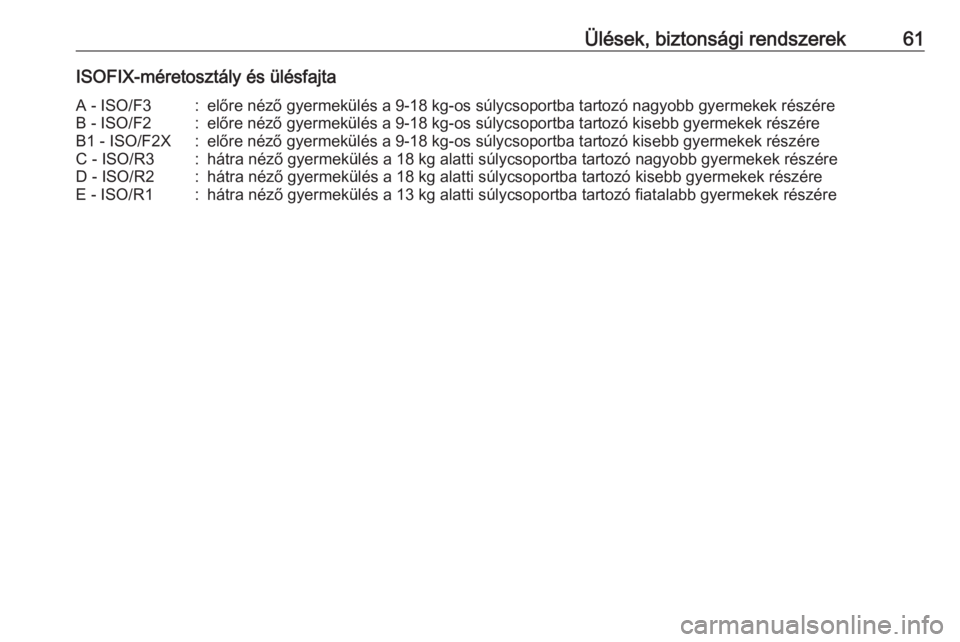

Ülések, biztonsági rendszerek61ISOFIX-méretosztály és ülésfajtaA - ISO/F3:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó nagyobb gyermekek részéreB - ISO/F2:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreB1 - ISO/F2X:előre néző gyermekülés a 9-18 kg-os súlycsoportba tartozó kisebb gyermekek részéreC - ISO/R3:hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó nagyobb gyermekek részéreD - ISO/R2:hátra néző gyermekülés a 18 kg alatti súlycsoportba tartozó kisebb gyermekek részéreE - ISO/R1:hátra néző gyermekülés a 13 kg alatti súlycsoportba tartozó fiatalabb gyermekek részére

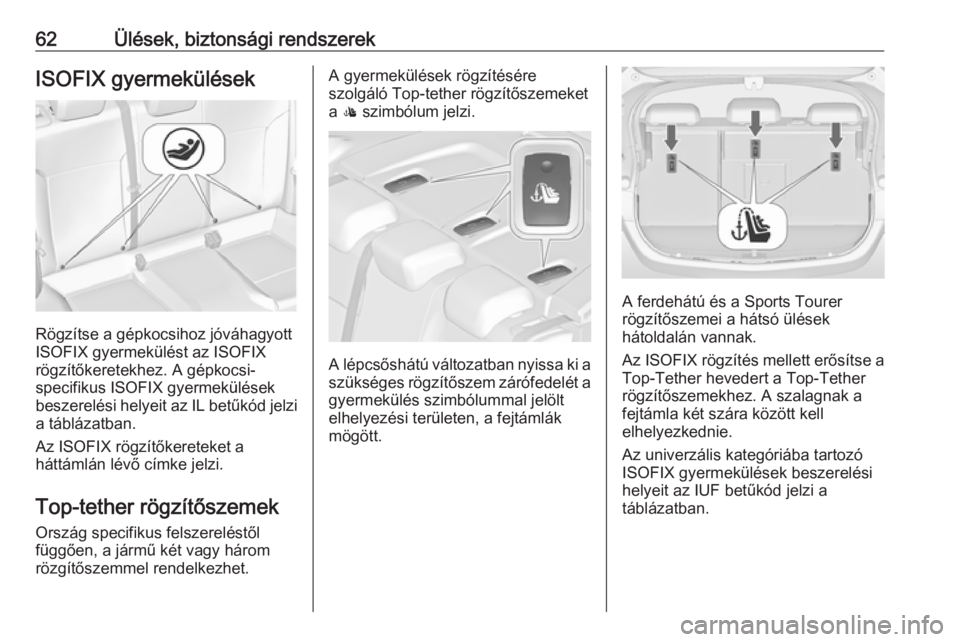

62Ülések, biztonsági rendszerekISOFIX gyermekülések
Rögzítse a gépkocsihoz jóváhagyott
ISOFIX gyermekülést az ISOFIX
rögzítőkeretekhez. A gépkocsi-
specifikus ISOFIX gyermekülések
beszerelési helyeit az IL betűkód jelzi
a táblázatban.
Az ISOFIX rögzítőkereteket a
háttámlán lévő címke jelzi.
Top-tether rögzítőszemek
Ország specifikus felszereléstől
függően, a jármű két vagy három
rözgítőszemmel rendelkezhet.
A gyermekülések rögzítésére
szolgáló Top-tether rögzítőszemeket a : szimbólum jelzi.
A lépcsőshátú változatban nyissa ki a
szükséges rögzítőszem zárófedelét a
gyermekülés szimbólummal jelölt
elhelyezési területen, a fejtámlák
mögött.
A ferdehátú és a Sports Tourer
rögzítőszemei a hátsó ülések
hátoldalán vannak.
Az ISOFIX rögzítés mellett erősítse a
Top-Tether hevedert a Top-Tether
rögzítőszemekhez. A szalagnak a
fejtámla két szára között kell
elhelyezkednie.
Az univerzális kategóriába tartozó
ISOFIX gyermekülések beszerelési
helyeit az IUF betűkód jelzi a
táblázatban.

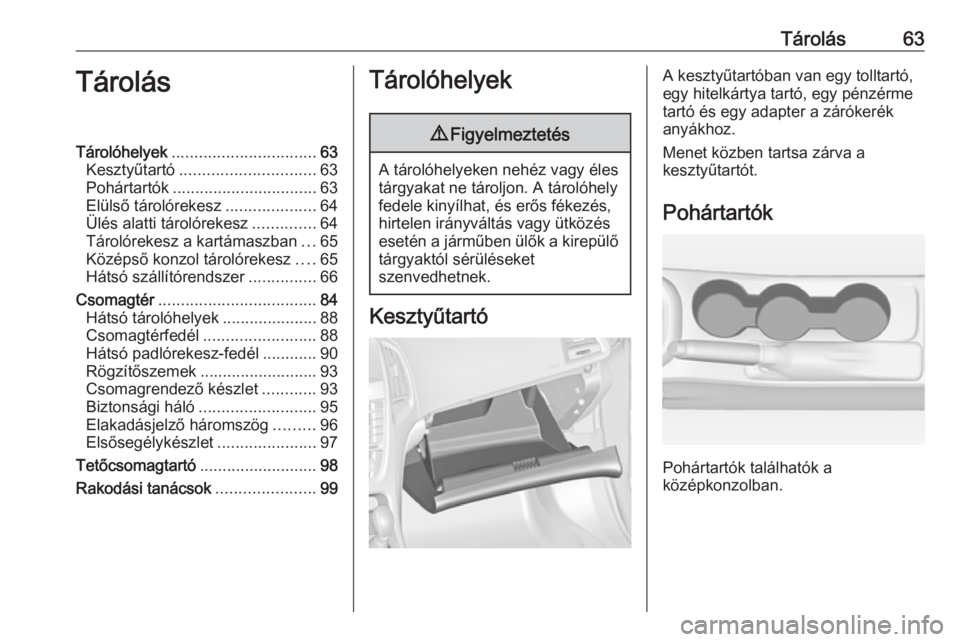

Tárolás63TárolásTárolóhelyek................................ 63
Kesztyűtartó .............................. 63
Pohártartók ................................ 63
Elülső tárolórekesz ....................64
Ülés alatti tárolórekesz ..............64
Tárolórekesz a kartámaszban ...65
Középső konzol tárolórekesz ....65
Hátsó szállítórendszer ...............66
Csomagtér ................................... 84
Hátsó tárolóhelyek .....................88
Csomagtérfedél ......................... 88
Hátsó padlórekesz-fedél ............90
Rögzítőszemek .......................... 93
Csomagrendező készlet ............93
Biztonsági háló .......................... 95
Elakadásjelző háromszög .........96
Elsősegélykészlet ......................97
Tetőcsomagtartó ..........................98
Rakodási tanácsok ......................99Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
Kesztyűtartó
A kesztyűtartóban van egy tolltartó,
egy hitelkártya tartó, egy pénzérme
tartó és egy adapter a zárókerék
anyákhoz.
Menet közben tartsa zárva a
kesztyűtartót.
Pohártartók
Pohártartók találhatók a
középkonzolban.

64Tárolás
Kiviteltől függően a középkonzolban
lévő fedél alatt is találhatók
pohártartók. Csúsztassa hátra a
fedelet. Palackokat a középső polc
felhajtása után tárolhat 3 65.
További pohártartók találhatók a
hátsó kartámaszban. Hajtsa le a
kartámaszt.
Elülső tárolórekesz
Egy tárolórekesz a kormánykerék
mellett található.
Ülés alatti tárolórekesz
Nyomja meg a nyílásban levő
gombot, és húzza ki a fiókot.
Maximális terhelés: 3 kg.
Becsukáshoz tolja vissza a helyére,
és rögzítse.
A hátsó szállítórendszerrel
rendelkező változatnál 3 66, a
gumiabroncs javító készlet a fiókban található.
Gumiabroncs-javító készlet 3 283.

Tárolás65Tárolórekesz a
kartámaszban
Tárolórekesz az első kartámasz
alatt
Nyomja meg a gombot a kartámasz
felhajtásához. A kartámasz a
leghátsó állásában kell legyen.
Tárolórekesz a hátsó
kartámaszban
Hajtsa le a kartámaszt, és nyissa ki a fedelet.
A kartámasz felhajtása előtt csukja be
a fedelet.
Középső konzol
tárolórekesz
Első középkonzol
Ez a tárolórekesz apró tárgyak
tárolására használható.
Kiviteltől függően előfordulhat, hogy a
tárolórekesz egy fedél alatt található.
Csúsztassa hátra a fedelet.

66Tárolás
Nyomja meg a gombot a pohártartó
keretének eltávolításához. A keret a
kesztyűtartóban tárolható.
A középső polc alatt egy további
tárolórekesz található. Hajtsa fel a
középső polcot, és rögzítse
függőleges helyzetben. Palackok
elhelyezéséhez a pohártartó keretét
vissza lehet szerelni.
Hátsó középkonzol
Húzza ki a fiókot.
Figyelem!
Hamu és egyéb gyúlékony dolog
tárolására ne használja.
Hátsó szállítórendszer
Hátsó szállítórendszer két
kerékpár számára
A hátsó szállítórendszer (Flex-Fix
rendszer) segítségével kerékpárok
rögzíthetők egy, a gépkocsi
padlójába épített, kihúzható tartóra.
Más tárgyak szállítása nem
megengedett.
A hátsó szállítórendszer maximális
teherbírása 40 kg. Maximális
teherbírás kerékpáronként 20 kg.

Tárolás67A kerékpár tengelytávja nem
haladhatja meg az 1,2 métert.
Különben nem lehetséges a kerékpár
biztonságos rögzítése.
Ha nincs használatban, a
tartószerkezetet vissza kell tolni a
gépkocsi padlójába.
Nem lehetnek a kerékpárokon olyan tárgyak, amelyek szállítás közben
meglazulhatnak.Figyelem!
Ne szállítson szénszálas
hajtóegységgel felszerelt
kerékpárokat a kerékpárszállítón.
A kerékpárok sérülhetnek.
Kihajtás
Nyissa ki a csomagtérajtót.
9 Figyelmeztetés
Senki nem tartózkodhat a hátsó
tárolórendszer nyílási
tartományában, mert az
balesethez vezethet.
Húzza fel a kioldókart. A rögzítés
kiold, és a rendszer gyorsan
kihajtódik a lökhárítóból.
Húzza ki teljesen a hátsó
szállítórendszert, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó szállítórendszert a kioldókar ismételt meghúzása nélkül9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a
hátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.

68TárolásA hátsó lámpák felhelyezése
Először vegye ki a hátsó (1), majd az
első ( 2) lámpát a mélyedésekből.
Nyissa ki teljesen a lámpatartót a
hátsó lámpa hátulján.
Nyomja lefelé a kapocskart, és
nyomja befelé a lámpatartót, amíg
bepattan.
Végezze el a műveletet mindkét
hátsó lámpán.
Ellenőrizze a kábelek és a lámpák
helyzetét, hogy megfelelően vannak-
e felszerelve és rögzítve.
A hátsó szállítórendszer rögzítése
