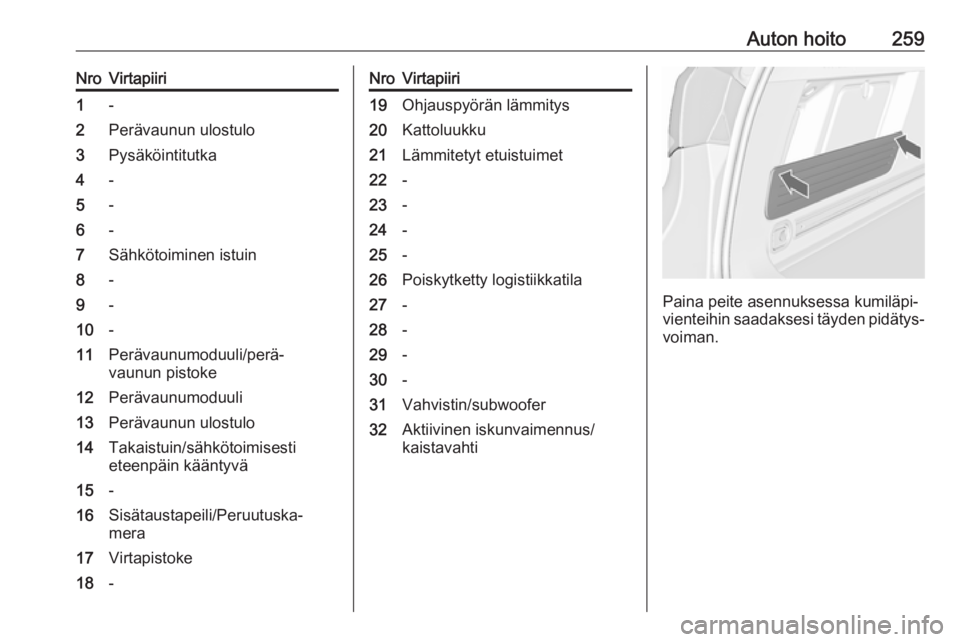

Auton hoito259NroVirtapiiri1-2Perävaunun ulostulo3Pysäköintitutka4-5-6-7Sähkötoiminen istuin8-9-10-11Perävaunumoduuli/perä‐
vaunun pistoke12Perävaunumoduuli13Perävaunun ulostulo14Takaistuin/sähkötoimisesti
eteenpäin kääntyvä15-16Sisätaustapeili/Peruutuska‐
mera17Virtapistoke18-NroVirtapiiri19Ohjauspyörän lämmitys20Kattoluukku21Lämmitetyt etuistuimet22-23-24-25-26Poiskytketty logistiikkatila27-28-29-30-31Vahvistin/subwoofer32Aktiivinen iskunvaimennus/
kaistavahti
Paina peite asennuksessa kumiläpi‐
vienteihin saadaksesi täyden pidätys‐ voiman.

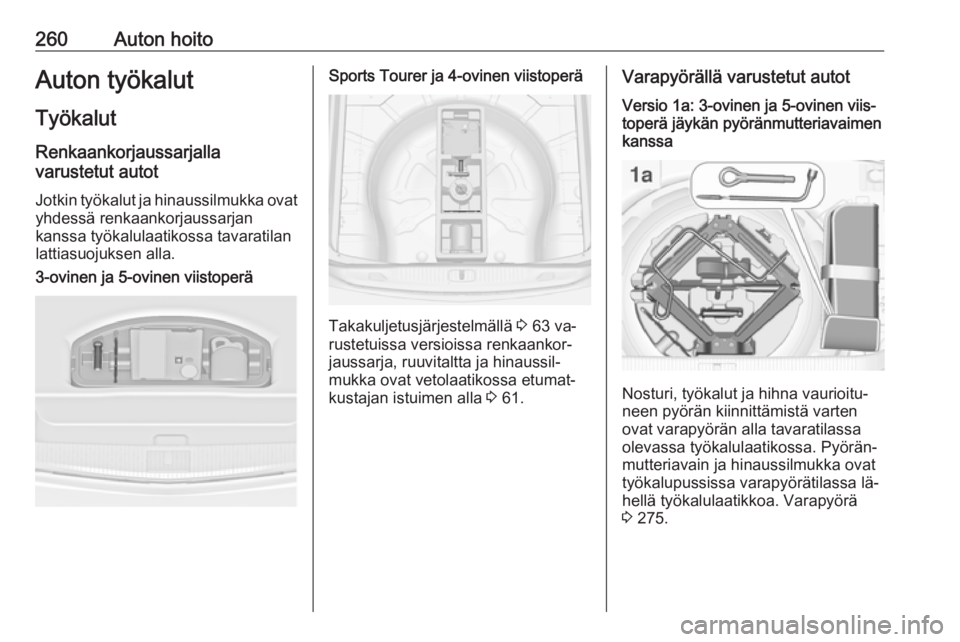

260Auton hoitoAuton työkalutTyökalut
Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan
lattiasuojuksen alla.3-ovinen ja 5-ovinen viistoperäSports Tourer ja 4-ovinen viistoperä
Takakuljetusjärjestelmällä 3 63 va‐
rustetuissa versioissa renkaankor‐
jaussarja, ruuvitaltta ja hinaussil‐
mukka ovat vetolaatikossa etumat‐
kustajan istuimen alla 3 61.
Varapyörällä varustetut autotVersio 1a: 3-ovinen ja 5-ovinen viis‐
toperä jäykän pyöränmutteriavaimen
kanssa
Nosturi, työkalut ja hihna vaurioitu‐
neen pyörän kiinnittämistä varten
ovat varapyörän alla tavaratilassa
olevassa työkalulaatikossa. Pyörän‐
mutteriavain ja hinaussilmukka ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 275.

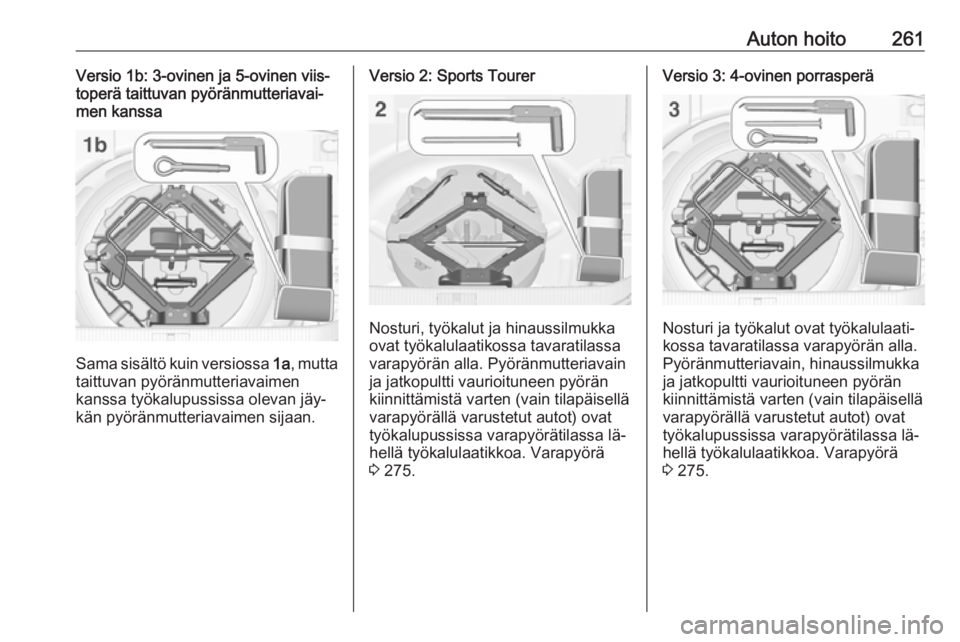

Auton hoito261Versio 1b: 3-ovinen ja 5-ovinen viis‐
toperä taittuvan pyöränmutteriavai‐ men kanssa
Sama sisältö kuin versiossa 1a, mutta
taittuvan pyöränmutteriavaimen
kanssa työkalupussissa olevan jäy‐
kän pyöränmutteriavaimen sijaan.
Versio 2: Sports Tourer
Nosturi, työkalut ja hinaussilmukka
ovat työkalulaatikossa tavaratilassa varapyörän alla. Pyöränmutteriavain
ja jatkopultti vaurioituneen pyörän
kiinnittämistä varten (vain tilapäisellä
varapyörällä varustetut autot) ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 275.
Versio 3: 4-ovinen porrasperä
Nosturi ja työkalut ovat työkalulaati‐
kossa tavaratilassa varapyörän alla.
Pyöränmutteriavain, hinaussilmukka
ja jatkopultti vaurioituneen pyörän
kiinnittämistä varten (vain tilapäisellä
varapyörällä varustetut autot) ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 275.

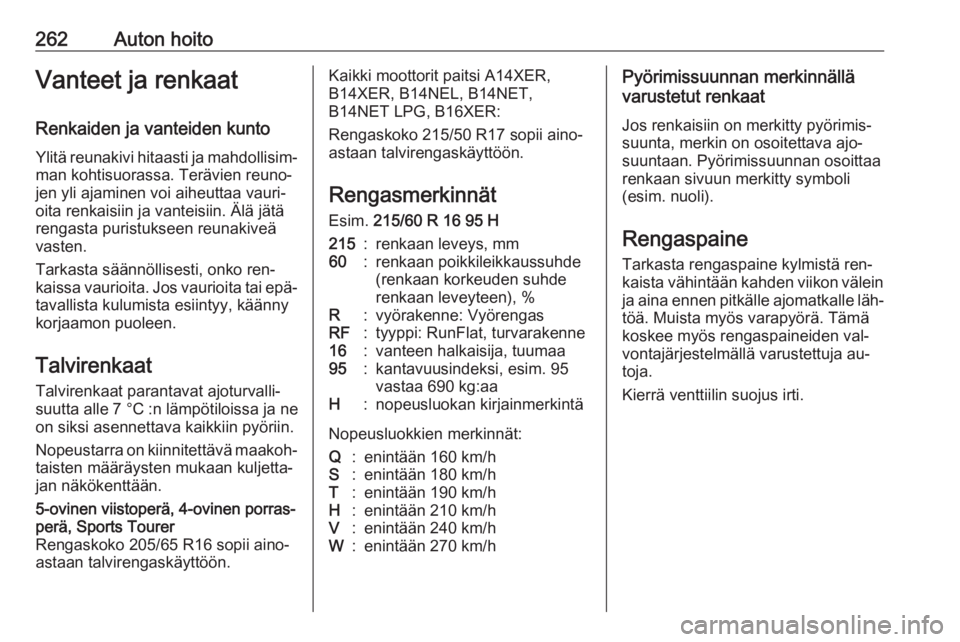

262Auton hoitoVanteet ja renkaatRenkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.5-ovinen viistoperä, 4-ovinen porras‐
perä, Sports Tourer
Rengaskoko 205/65 R16 sopii aino‐
astaan talvirengaskäyttöön.Kaikki moottorit paitsi A14XER,
B14XER, B14NEL, B14NET,
B14NET LPG, B16XER:
Rengaskoko 215/50 R17 sopii aino‐
astaan talvirengaskäyttöön.
Rengasmerkinnät
Esim. 215/60 R 16 95 H215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/hPyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐ suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein
ja aina ennen pitkälle ajomatkalle läh‐ töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vontajärjestelmällä varustettuja au‐
toja.
Kierrä venttiilin suojus irti.

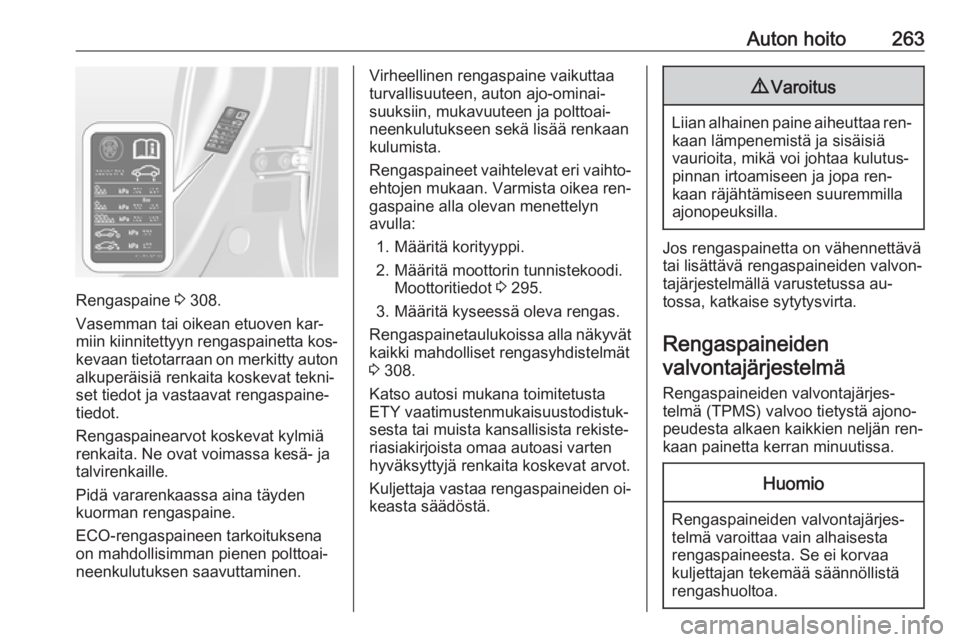

Auton hoito263
Rengaspaine 3 308.
Vasemman tai oikean etuoven kar‐
miin kiinnitettyyn rengaspainetta kos‐
kevaan tietotarraan on merkitty auton
alkuperäisiä renkaita koskevat tekni‐
set tiedot ja vastaavat rengaspaine‐
tiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä korityyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 295.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 308.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta.
Rengaspaineidenvalvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä (TPMS) valvoo tietystä ajono‐
peudesta alkaen kaikkien neljän ren‐ kaan painetta kerran minuutissa.
Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.

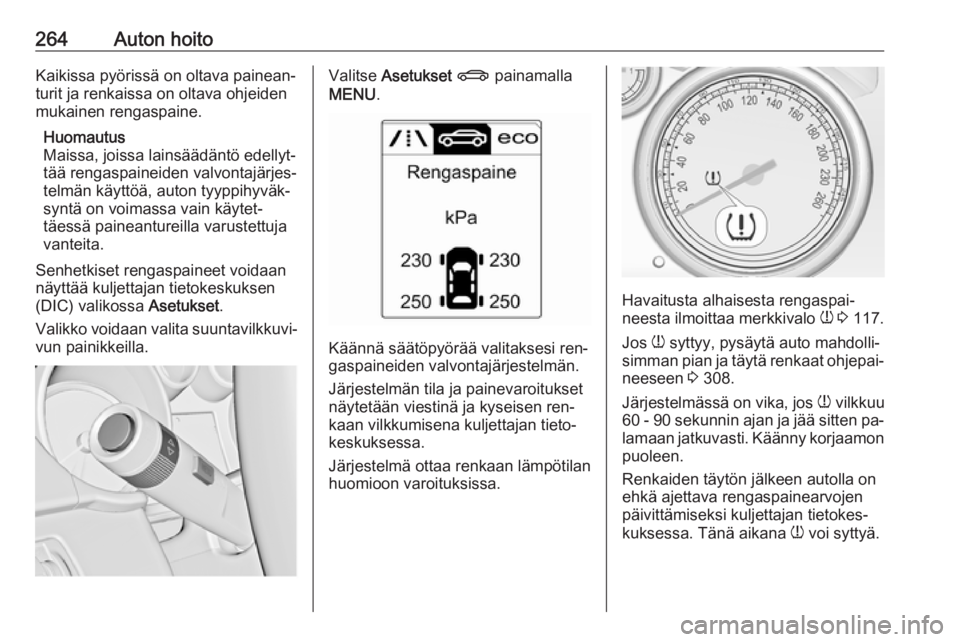

264Auton hoitoKaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen
(DIC) valikossa Asetukset.
Valikko voidaan valita suuntavilkkuvi‐
vun painikkeilla.Valitse Asetukset X painamalla
MENU .
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 117.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 308.
Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten pa‐
lamaan jatkuvasti. Käänny korjaamon
puoleen.
Renkaiden täytön jälkeen autolla on
ehkä ajettava rengaspainearvojen
päivittämiseksi kuljettajan tietokes‐
kuksessa. Tänä aikana w voi syttyä.

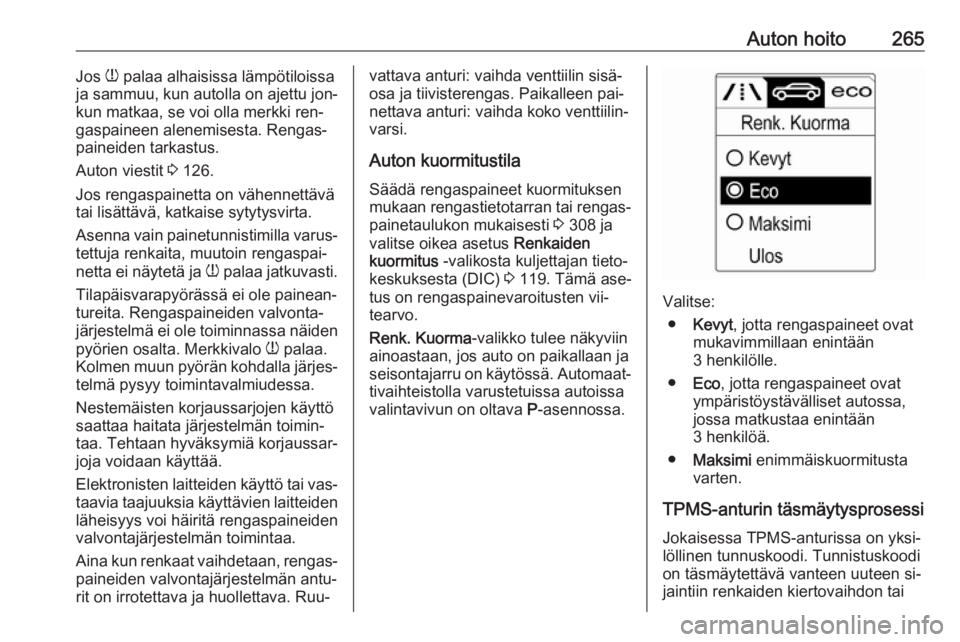

Auton hoito265Jos w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki ren‐
gaspaineen alenemisesta. Rengas‐
paineiden tarkastus.
Auton viestit 3 126.
Jos rengaspainetta on vähennettävä tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐
tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Tilapäisvarapyörässä ei ole painean‐
tureita. Rengaspaineiden valvonta‐
järjestelmä ei ole toiminnassa näiden
pyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐ telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Elektronisten laitteiden käyttö tai vas‐
taavia taajuuksia käyttävien laitteiden
läheisyys voi häiritä rengaspaineiden
valvontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Ruu‐vattava anturi: vaihda venttiilin sisä‐
osa ja tiivisterengas. Paikalleen pai‐
nettava anturi: vaihda koko venttiilin‐
varsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen mukaan rengastietotarran tai rengas‐ painetaulukon mukaisesti 3 308 ja
valitse oikea asetus Renkaiden
kuormitus -valikosta kuljettajan tieto‐
keskuksesta (DIC) 3 119. Tämä ase‐
tus on rengaspainevaroitusten vii‐
tearvo.
Renk. Kuorma -valikko tulee näkyviin
ainoastaan, jos auto on paikallaan ja
seisontajarru on käytössä. Automaat‐
tivaihteistolla varustetuissa autoissa
valintavivun on oltava P-asennossa.
Valitse:
● Kevyt , jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle.
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä.
● Maksimi enimmäiskuormitusta
varten.
TPMS-anturin täsmäytysprosessi
Jokaisessa TPMS-anturissa on yksi‐
löllinen tunnuskoodi. Tunnistuskoodi
on täsmäytettävä vanteen uuteen si‐
jaintiin renkaiden kiertovaihdon tai

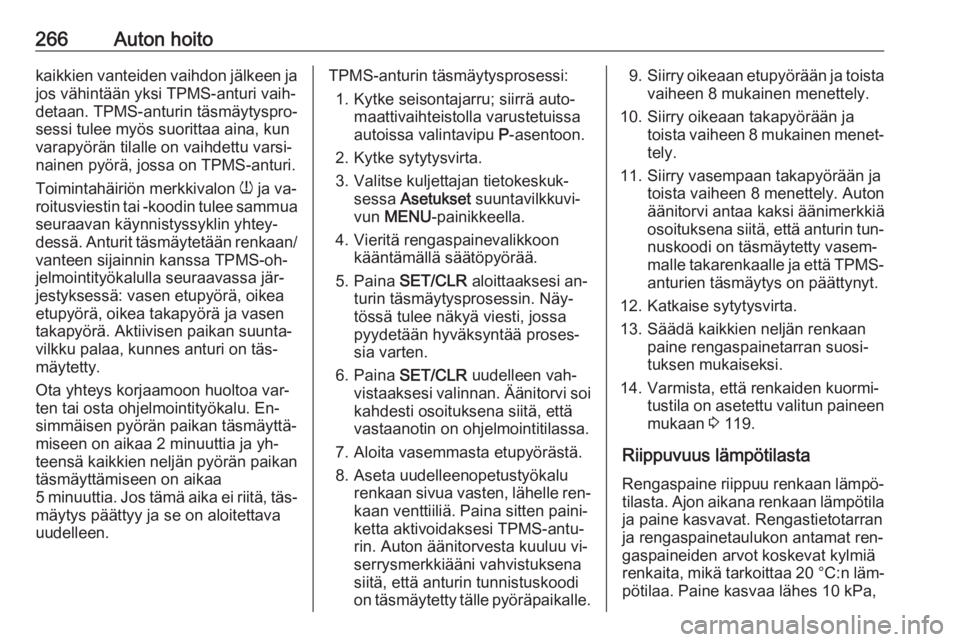

266Auton hoitokaikkien vanteiden vaihdon jälkeen ja
jos vähintään yksi TPMS-anturi vaih‐
detaan. TPMS-anturin täsmäytyspro‐
sessi tulee myös suorittaa aina, kun
varapyörän tilalle on vaihdettu varsi‐
nainen pyörä, jossa on TPMS-anturi.
Toimintahäiriön merkkivalon w ja va‐
roitusviestin tai -koodin tulee sammua
seuraavan käynnistyssyklin yhtey‐
dessä. Anturit täsmäytetään renkaan/
vanteen sijainnin kanssa TPMS-oh‐
jelmointityökalulla seuraavassa jär‐
jestyksessä: vasen etupyörä, oikea
etupyörä, oikea takapyörä ja vasen takapyörä. Aktiivisen paikan suunta‐
vilkku palaa, kunnes anturi on täs‐
mäytetty.
Ota yhteys korjaamoon huoltoa var‐
ten tai osta ohjelmointityökalu. En‐
simmäisen pyörän paikan täsmäyttä‐
miseen on aikaa 2 minuuttia ja yh‐
teensä kaikkien neljän pyörän paikan täsmäyttämiseen on aikaa
5 minuuttia. Jos tämä aika ei riitä, täs‐ mäytys päättyy ja se on aloitettava
uudelleen.TPMS-anturin täsmäytysprosessi:
1. Kytke seisontajarru; siirrä auto‐ maattivaihteistolla varustetuissa
autoissa valintavipu P-asentoon.
2. Kytke sytytysvirta.
3. Valitse kuljettajan tietokeskuk‐ sessa Asetukset suuntavilkkuvi‐
vun MENU -painikkeella.
4. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää.
5. Paina SET/CLR aloittaaksesi an‐
turin täsmäytysprosessin. Näy‐
tössä tulee näkyä viesti, jossa
pyydetään hyväksyntää proses‐
sia varten.
6. Paina SET/CLR uudelleen vah‐
vistaaksesi valinnan. Äänitorvi soi kahdesti osoituksena siitä, että
vastaanotin on ohjelmointitilassa.
7. Aloita vasemmasta etupyörästä. 8. Aseta uudelleenopetustyökalu renkaan sivua vasten, lähelle ren‐
kaan venttiiliä. Paina sitten paini‐
ketta aktivoidaksesi TPMS-antu‐
rin. Auton äänitorvesta kuuluu vi‐
serrysmerkkiääni vahvistuksena
siitä, että anturin tunnistuskoodi
on täsmäytetty tälle pyöräpaikalle.9. Siirry oikeaan etupyörään ja toista
vaiheen 8 mukainen menettely.
10. Siirry oikeaan takapyörään ja toista vaiheen 8 mukainen menet‐
tely.
11. Siirry vasempaan takapyörään ja toista vaiheen 8 menettely. Auton
äänitorvi antaa kaksi äänimerkkiä
osoituksena siitä, että anturin tun‐
nuskoodi on täsmäytetty vasem‐
malle takarenkaalle ja että TPMS- anturien täsmäytys on päättynyt.
12. Katkaise sytytysvirta.
13. Säädä kaikkien neljän renkaan paine rengaspainetarran suosi‐
tuksen mukaiseksi.
14. Varmista, että renkaiden kuormi‐ tustila on asetettu valitun paineen
mukaan 3 119.
Riippuvuus lämpötilasta Rengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotarranja rengaspainetaulukon antamat ren‐
gaspaineiden arvot koskevat kylmiä
renkaita, mikä tarkoittaa 20 °C:n läm‐
pötilaa. Paine kasvaa lähes 10 kPa,

Auton hoito267kun lämpötila nousee 10 °C. Tämä on
otettava huomioon tarkistettaessa
lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita il‐
mavuotoa.

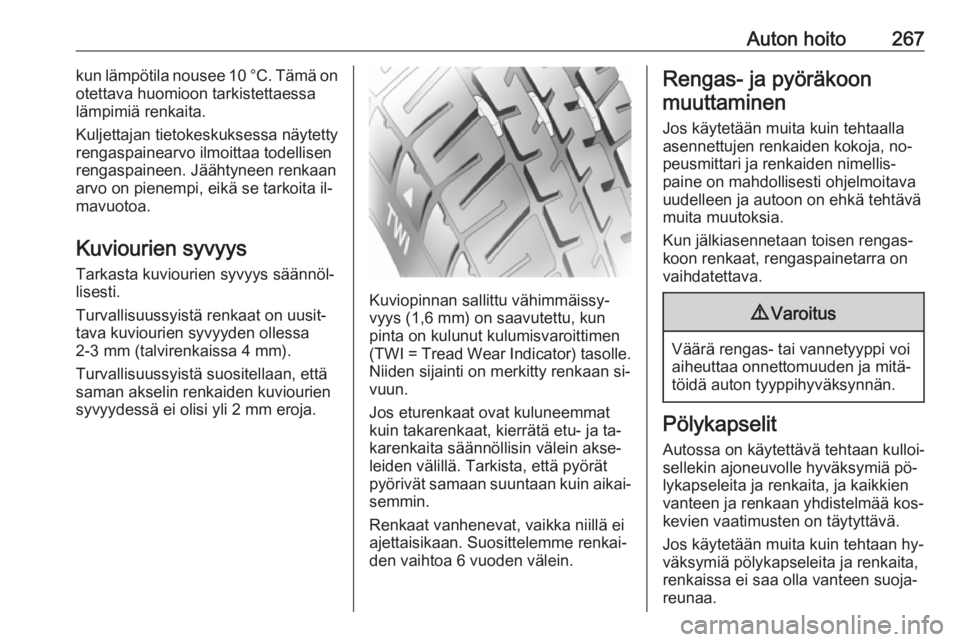

Kuviourien syvyys Tarkasta kuviourien syvyys säännöl‐lisesti.
Turvallisuussyistä renkaat on uusit‐
tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Kuviopinnan sallittu vähimmäissy‐
vyys (1,6 mm) on saavutettu, kun
pinta on kulunut kulumisvaroittimen
(TWI = Tread Wear Indicator) tasolle.
Niiden sijainti on merkitty renkaan si‐
vuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, kierrätä etu- ja ta‐
karenkaita säännöllisin välein akse‐
leiden välillä. Tarkista, että pyörät
pyörivät samaan suuntaan kuin aikai‐ semmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja pyöräkoon
muuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja, no‐
peusmittari ja renkaiden nimellis‐ paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pö‐ lykapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.

268Auton hoitoPölykapselit eivät saa haitata jarrujen
jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Teräsvanteilla varustetut autot: Jos
käytetään lukkopultteja, pölykapse‐
leita ei saa asentaa.

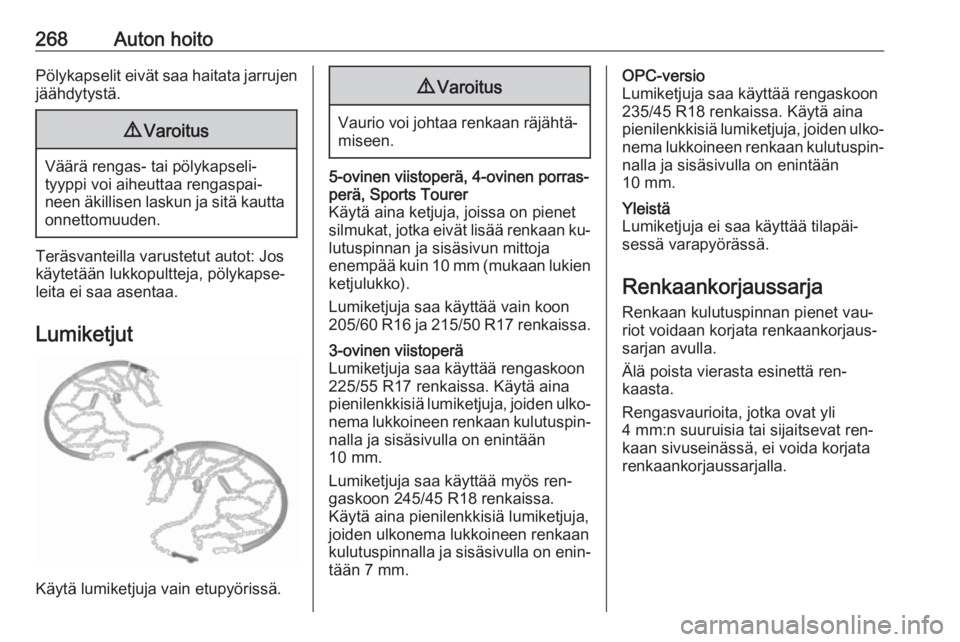

Lumiketjut
Käytä lumiketjuja vain etupyörissä.
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
5-ovinen viistoperä, 4-ovinen porras‐
perä, Sports Tourer
Käytä aina ketjuja, joissa on pienet
silmukat, jotka eivät lisää renkaan ku‐ lutuspinnan ja sisäsivun mittoja
enempää kuin 10 mm (mukaan lukien
ketjulukko).
Lumiketjuja saa käyttää vain koon
205/60 R16 ja 215/50 R17 renkaissa.3-ovinen viistoperä
Lumiketjuja saa käyttää rengaskoon
225/55 R17 renkaissa. Käytä aina
pienilenkkisiä lumiketjuja, joiden ulko‐
nema lukkoineen renkaan kulutuspin‐
nalla ja sisäsivulla on enintään
10 mm.
Lumiketjuja saa käyttää myös ren‐ gaskoon 245/45 R18 renkaissa.
Käytä aina pienilenkkisiä lumiketjuja, joiden ulkonema lukkoineen renkaankulutuspinnalla ja sisäsivulla on enin‐ tään 7 mm.OPC-versio
Lumiketjuja saa käyttää rengaskoon
235/45 R18 renkaissa. Käytä aina
pienilenkkisiä lumiketjuja, joiden ulko‐ nema lukkoineen renkaan kulutuspin‐
nalla ja sisäsivulla on enintään
10 mm.Yleistä
Lumiketjuja ei saa käyttää tilapäi‐ sessä varapyörässä.
Renkaankorjaussarja
Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat ren‐
kaan sivuseinässä, ei voida korjata
renkaankorjaussarjalla.
